Приветствую всех на нашем сайте!

Мы продолжаем изучать электронику с самого начала, то есть с самых основ и темой сегодняшней статьи будет принцип работы и основные характеристики катушек индуктивности. Забегая вперед скажу, что сначала мы обсудим теоретические аспекты, а несколько будущих статей посвятим целиком и полностью рассмотрению различных электрических схем, в которых используются катушки индуктивности, а также элементы, которые мы изучили ранее в рамках нашего курса – и .

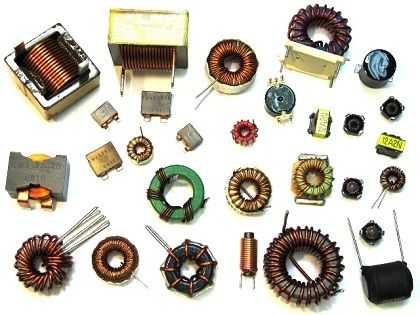

↑ Теория

В наше время можно недорого купить микросхемы, позволяющие собирать простые и эффективные импульсные источники питания, например, MC34063 илиLM2576 . Есть даже программы-калькуляторы, помогающие определить номиналы деталей или можно воспользоваться datasheet. Но возникает одна маленькая проблема — нужно намотать дроссель, который должен обладать определенной индуктивностью и сохранять эту индуктивность при значительном токе подмагничивания — до нескольких Ампер.

К сожалению, ассортимент готовых индуктивностей в магазинах беден и нужные часто недоступны. В то же время можно купить ферритовые сердечники или взять их, например, из раскуроченных электронных балластов для люминесцентных или галогеновых ламп. Определить индуктивность можно без специальных приборов с помощью компьютера и программного пакета Arta Software

, о чем я писал в прошлых публикациях (LIMP — программный измеритель RCL).

Сложнее определить, войдет сердечник в насыщение (и нарушится нормальная работа блока питания) или нет. Многолетний редактор журнала «Радио» и автор множества статей по тематике импульсных преобразователей Сергей Алексеевич Бирюков

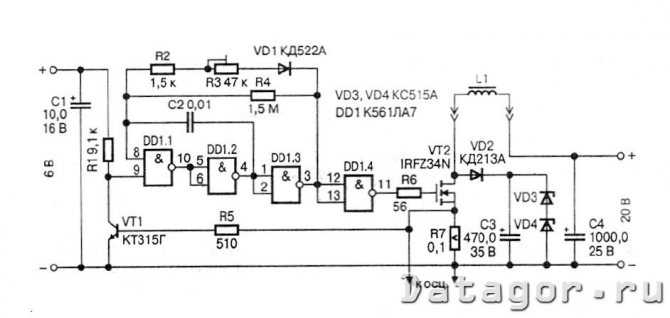

написал статью «Дроссели для импульсных источников питания на ферритовых кольцах». В ней есть практическая схема, позволяющая увидеть и измерить ток насыщения на экране осциллографа.

В статье множество формул и таблиц, я же постараюсь объяснить всё ненаучно, на пальцах. Для того чтобы сделать дроссель надо рассчитать или взять из datasheet нужную индуктивность. Берем сердечник, на котором будем наматывать катушку и мотаем несколько десятков витков удобным проводом, например, 0,3 мм. Измеряем индуктивность, затем рассчитываем, сколько надо витков для будущего дросселя. Для этого вспоминаем, что индуктивность прямо пропорциональна квадрату числа витков. Если намотано 30 витков и индуктивность 20 мкГн, то чтобы получить 180 мкГн, надо намотать 90 витков.

Теперь вспомним что такое Ампер -витки. Это произведение числа витков на протекающий ток. Сердечник одинаково намагнитят 200 витков при токе 1 А или 1 виток при токе 200 А, или 50 витков при токе 4 А. Значит, если мы узнаем, при каком токе насытится сердечник от нашей пробной катушечки в 30 витков, мы легко узнаем какой ток выдержит наш дроссель с рабочей катушкой в 90 витков.

Надо только не забывать, что индуктивность лучше делать немного бОльшей, чем рекомендуется и что при уменьшении числа витков индуктивность падает гораздо быстрее, чем растет допустимый ток. Кроме того, для уменьшения потерь надо использовать толстый провод. Не исключено, что данный сердечник может не подойти, тогда, если это кольца, можно сложить два-три кольца или взять другой типоразмер или даже включить два дросселя последовательно.

Эквивалентная схема реальной катушки индуктивности

Каждый дроссель можно представить в виде эквивалентной схемы.

Данная схема состоит из элементов:

Rw – сопротивление обмотки с выводами;
L – индуктивность;
Cw – паразитная ёмкость;
Rl – сопротивление потерь.

Изготавливая индуктивный элемент, стремятся снизить величину сопротивления потерь, паразитную ёмкость. При работе катушки на низкой частоте учитывают сопротивление её обмотки Rw. На таких частотах действуют токи большой величины.

Правильно рассчитанная катушка индуктивности будет иметь высокую добротность (180-300) и стабильность работы при влиянии внешних условий (температуры и влажности). Зная способы различной намотки и манипуляции с шагом, можно уменьшить влияние паразитных факторов.

ПРА электромагнитного типа

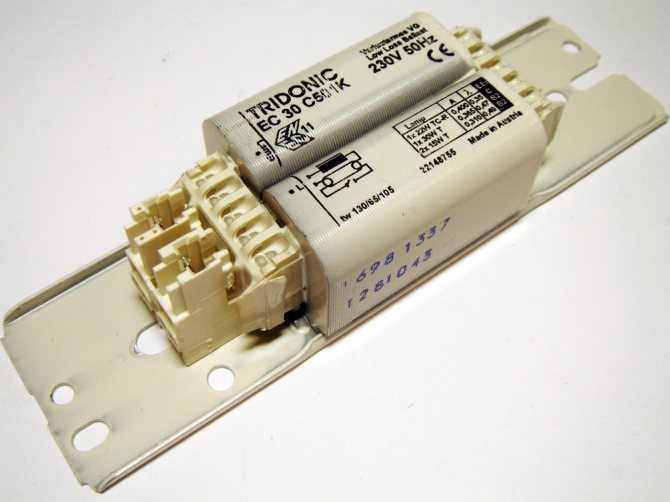

Электрическая схема питания ЛЛ с использованием обычной ПРА приведена на рис. 1.

Рис.1. Электрическая схема питания ЛЛ с использованием обычной ПРА

Стартер представляет собой устройство, предназначенное для кратковременного автоматического включения и выключения электроцепи.

Существуют различные конструкции стартеров – тлеющего разряда, тепловые, электронные, электромагнитные. Наиболее распространенными являются стартеры тлеющего разряда, в которых используются биметаллические пластины.

Рис.2. Стартер для запуска люминесцентных ламп

Такие пластины при возникновении в стартере тлеющего разряда нагреваются и замыкают цепь. После замыкания разряд прекращается, электроды остывают и размыкаются. Параметры стартера выбираются таким образом, чтобы напряжение тлеющего разряда было выше рабочего напряжения ЛЛ и ниже минимального сетевого напряжения.

Цены на стартер для люминесцентных ламп

Дроссель представляет собой обычную катушку индуктивности, намотанную на сердечник. Для предотвращения появления в сердечнике вихревых токов он собран из отдельных тонких пластин. Допустимая мощность дросселя должна соответствовать мощности ЛЛ. В противном случае лампа не включится.

Рис.3. Дроссель для люминесцентных ламп

При кратковременном замыкании стартера через электроды ЛЛ проходит большой ток, нагревающий нити этих электродов. и вызывающий термоэлектронную эмиссию. В результате этой эмиссии около электродов образуются электронные облачка, способствующие пробою и появлению разряда.

При размыкании контактов стартера согласно явлению самоиндукции в цепи генерируется мощный импульс напряжения, величина которого пропорциональна индуктивности дросселя. Под действием этого импульса происходит пробой газа и возникает тлеющий разряд, который может перейти в дуговой. Но наличие балансного сопротивления в виде дросселя ограничивает величину протекающего через прибор тока.

Таким образом, дроссель играет двойную роль:

Образуемый дросселем при размыкании стартером электрической цепи высоковольтный импульс напряжения обеспечивает пробой газа и зажигание лампы.
В режиме горения ЛЛ индуктивное сопротивление дросселя обеспечивает поддержание на электродах лампы рабочего напряжения, обеспечивающего тлеющий разряд.

На рис.1 компенсирующий конденсатор С1, включенный на входе схемы питания ЛЛ, предназначен для повышения коэффициента мощности (cos φ ). Для уменьшения влияния радиопомех параллельно контактам стартера включен конденсатор небольшой емкости (С2). Этот конденсатор позволяет также изменить переходный процесс в схеме и увеличить мощность импульса напряжения.

Выводы.

Хоть схема и имеет полувековую историю, она до сих пор остается актуальной. ПРА необходим для работы люминесцентной лампы. Все компоненты производятся и стоят недорого. К достоинствам этой схемы можно отнести ее простоту и доступность компонентов. Обычно дроссель является самым долгоживущим компонентом схемы.

Из минусов отмечено, что при использовании классической схемы при включении освещения несколько секунд наблюдается мерцание. Это плохо отражается на сроке полезной эксплуатации самого источника света. Т.е. Лампа проработает меньше в такое схеме, чем при использовании электронного пускателя.

В плане экономической целесообразности, при частом включении и выключении света использовать такую элементную базу не выгодно, проще приобрести электронный пускатель, хоть его покупка и обойдется дороже, но это будут одномоментные затраты.
