Проектируем выходной трансформатор для лампового усилителя

Трансформаторы с Алиэкспресс

Для поиска трансформатора на Алиэкспресс вбиваем «audio transformer».

Поиск трансформаторов для ламповых усилителей на Алиэкспресс

Поиск трансформаторов для ламповых усилителей можно осуществить как «Tube Amplifier Output Transformer». Это будут самые громоздкие и дорогие трансформаторы.

Поиск малогабаритных аудио трансформаторов на Алиэкспресс

Малогабаритная модель для самоделок — EE14, ищем «Audio Transformer EE14». Дешёвые трансформаторы, продаются по 10 шт. за 4$.

Аудио трансформаторы EE14

Трансформатор EE14 существует в нескольких вариантах. Нужен не разделительный с K

=1, а тот, что обозначается как «1300 : 8 Ohm Audio Transformer EE14».

Для каких-то устройств стимуляции такие трансформаторы подойдут, но характеристики их далеки от идеала. Коэффициент трансформации на частоте 1 кГц равен примерно 5. Индуктивность первичной и вторичной обмоток, соответственно, около 270 и 9,5 мГн.

Измерение параметров первичной обмотки трансформатора

Измерение параметров вторичной обмотки трансформатора

Обмотки трансформатора

Трансформаторы могут содержать не только две обмотки, но и больше. Получается, как бы несколько трансформаторов в одном с разными коэффициентами трансформации. В схеме могут быть задействованы все обмотки или только некоторые.

Чаше всего аудио трансформаторы содержат только две обмотки, но обмотки могут иметь ответвления (отводы). Подключаясь к тому или иному отводу можно выбирать K

Обмотки трансформаторов Трансформатор может иметь отвод от средней точки вторичной обмотки. Если средняя точка заземлена, то выходные напряжения, снимаемые с двух половин вторичной обмотки, находятся в противофазе.

Вариант подключения трансформатора

Отличить первичную обмотку от вторичной, попавшего в руки трансформатора, можно при помощи тестера. Обмотка, содержащая меньшее число витков, будет иметь меньшее сопротивление (обычно), чем обмотка с большим числом витков.

Кстати говоря, сопротивление обмоток трансформатора постоянному и переменному току будет различным. Например, сопротивление постоянному току может быть всего 0.5 Ом, а на рабочей частоте переменного тока уже 3.2 Ом.

Список элементов

Усилитель

• R1, R1A — 1 кОм,
• R2, R2A — 470 кОм,
• R3, R3A — 150 кОм,
• R4, R4A — 1-1,5 кОм,
• R5, R5A — 150-200 кОм
• R6, R6A — 470 кОм,
• R7, R7A — 1 кОм,
• R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
• R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
• R10, R10A — 5-20 кОм,
• R11 — 10-20 кОм,
• P — 2×47 кОм / логарифмический,
• C1, C1A — 100 мкФ / 16 В,
• C2, C2A — 100-220 нФ / 250 В,
• C3 — 100 нФ / 400 В,
• C4 — 47 мкФ / 400 В,
• C5, C5A — 100 мкФ / 25 В,
• C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
• C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

• R101 — 400-1000 Ом / 5 Вт,
• R102, — 3-5 кОм / 1 Вт,
• R103 — 270 кОм / 0,5 Вт,
• R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
• R104, R105 — 100 Ом,
• C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
• C106, C107 — 47 мкФ / 400 В,
• M1 — диодный мост выпрямитель 5-10 А / 600 В,
• трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.

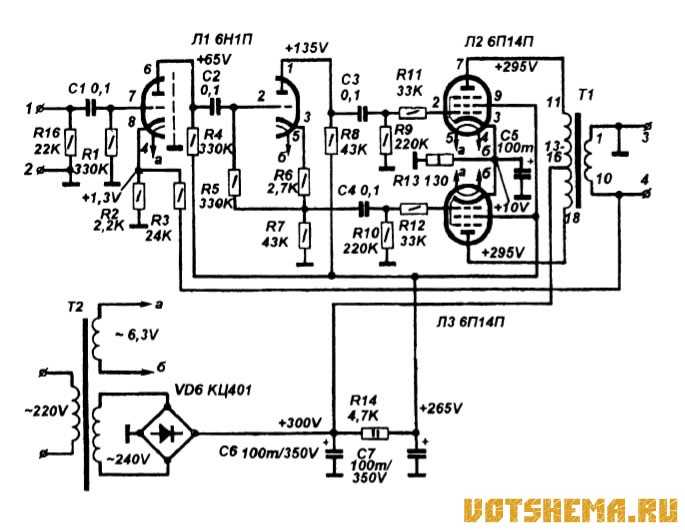

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.

Фазоинвертор (ламповый усилитель)

В двухтактный ламповый усилитель входит каскад фазоинвертор, его назначение — разделение входного сигнала на две противофазные полуволны . Так как любой каскад с нагрузкой анодной цепи инвертирует сигнал, часто применяется простая схема фазоинвертора на двух усилительных каскадах.

Фазоинвертор — это два усилительных каскада с общим катодом, сигнал с выхода первого каскада поступает на один из входов двухтактного каскада, а далее через делитель напряжения R4R5 на вход второго инверитирующего каскада. R5 регулирует уровень сигнала на входе таким образом чтобы выходные напряжения обеих полуволн были одинаковы. Схема проста, она обладает хорошим усилением но не применима в высококачественных усилителях из-за больших фазовых и частотных искажений. Так же схеме не обладает стабильность работы при старении (износа) ламп.

Вторая схема более стабильна в работе и обладает более лучшими характеристиками. В схеме R2 R4 служат нагрузками каскада на которых выделяется противофазный сигнал. Резистор автоматического смещения R3 задает ток покоя, а сеточный резистор R1 определяет входное сопротивление. При допуске 0,5-1% резисторов R2R4 можно получить отличную симметрию противофазных сигналов, причем эта симметрия не зависит от параметров ламп. Так же эта схема не требует регулировок после замены ламп. Недостаток схемы это коэффициент усиления равный 1, что предполагает использование предварительного усилителя.

Более совершенная схема это схема на основе балансного каскада усиления. Эта схема самобалансирующая фазоинвертора. каскад на Л1 0 усилитель с общим катодом, Л2 включена по схеме с общей сеткой и управляющим катодным током лампы Л1 через общий катодный резистор R3. Сетки обеих ламп подключены к общему резистору атоматического смещения R4. Сетка Л2 заземлена по переменному току через С2. Для обеспечения высокой точности расщепленного сигнала (разделенного противофазно) в качестве анодных сопротивлений R5R6 следует применить прецизионные резисторы.

На последнем рисунке показана схема фазоинвертора который имеет выходное напряжение до 100В и может обойтись без предварительного усиления входного сигнала. Благодаря перекрестным связям эта схема автоматически балансируется по постоянному току. Введение R1 R7 позволяет обеспечить большой динамический диапазон и высокий коэффициент усиления. Значения резисторов подобраны так , чтобы ток через Л1Л2 и R1 R7 был примерно равным. Данная схема обеспечивает коэффициент усиления равный 500. Такой фазоинвертор можно применить с выходным каскадом в котором лампы используются в источниках питания. Такие лампы применяются из-за большой рассеивающей мощности и большого анодного тока, хотя они обладают низким коэффициентом усиления и требуют большого напряжения раскачки (6С19П, 6Н41С, 6С41С, 6С33С).

Литература МРБ1257 Климов Д.А. Ламповые усилители — Методика расчета и конструирования

Источник

Масса, габариты, мощность трансформатора

Чем мощнее звуковой трансформатор, тем больше его размер и вес. Самыми большими и тяжелыми являются трансформаторы, предназначенные для работы в ламповых усилителях, их мощность 2…7 Вт.

Для элекростимулятора хватит трансформатора мощностью до 1 Вт, в промышленных стимуляторах применяются трансформаторы мощностью 0,25 Вт.

В звуковых трактах советских ламповых телевизоров широко применялись трансформаторы марок ТВЗ (Трансформатор Выходной Звука). Марки ТВЗ-Ш, ТВЗ-1-9, ТВЗ-1-1 и другие можно без труда найти на интернет барахолках. Цена за штуку около 300 руб.

Трансформаторы ТВН-2

Можно посмотреть и в сторону иных трансформаторов от старой советской теле- и радиоаппаратуры, например, трансформаторы ТВН-2 от ламповых радиол. Его коэффициент трансформации 29, мощность 2 Вт.

Самый распространенный трансформатор ТВЗ-1-9 имеет коэффициент трансформации — 37, его звуковая мощность — 7 Вт. Весит ТВЗ-1-9 около 500 грамм.

Трансформаторы ТВЗ-1-9

Выпускается и современный аналог ТВЗ 1-9 Люкс с коэффициентом трансформации 25. Цена на Люкс очень высока, более 3 000 руб.

Трансформаторы ТВЗ 1-9 Люкс

Применение громоздких трансформаторов с переизбытком мощности в переносных устройствах может быть не оправдано. Все промышленные образцы стимуляторов содержат малогабаритные трансформаторы мощностью около четверти ватта.

Из чего состоит и как выглядит вч трансформатор 1 9 для антенны

Трансформаторы 1 к 9 используются радиолюбителями для согласования различных приборов. Удобно использовать для проволочных антенн, которые напитаны от конца. Оборудование стандартного вида, то есть широкополосное, позволяет изменить значение сопротивления до 450 Ом от 50 Ом. Оптимально подходит для антенн с небольшой реактивной составляющей, с сопротивление на входных устройствах до 500 Ом.

Простейший трансформатор 1:9 имеет миниатюрные размеры, различная форма, но чаще всего выбирают полукольцо или конус. Используется в качестве основного элемента магнитопровод из порошкового железа или феррита

Обмотку следует выполнять осторожно, ведь от этого зависит эффективность изделия. Как правило, используется три обмотки свитого плана между поводами, закрепленными на одном кольце

Возникают проблемы, касаемо смещения фаз на вторичных обмотках при работе на высоких частотах, а также проблемы, которые касаются минимальной магнитной проницаемости устройства. Поэтому используются варианты на ферритовом кольце, позволяющие решить вопрос. Но тут есть другие особенности.

Трансформатор ТВЗ (выходной согласующий звука)

В данном материале приводится справочная информация по выходным звуковым трансформаторам ТВЗ — размеры сердечника, количество витков и диаметр провода обмоток.

Информация будет полезна для использования данных унифицированных трансформаторов в качестве готовых выходных, в схемах самодельных ламповых усилителей.

Приведены примеры возможных доработок ТВЗ для улучшения АЧХ и уменьшения коэффициента искажений.

Подключение трансформатора ТВЗ к схеме не вызовет проблем.

Боле низкоомная обмотка, намотанная толстым проводом — подключается к динамику.

Обмотка с тонким проводом и сопротивлением несколько десятков Ом — к аноду лампы УНЧ.

Список отечественной звуковоспроизводящей аппаратуры где используются трансформаторы ТВЗ и их технические параметры показаны в таблице:

Трансформатор выходной звука от черно белого телевизора ТВЗ-1-9

Стандартные параметры наиболее распространённого трансформатора ТВЗ-1-9:

• индуктивность первичной обмотки L1 — 6,5 Гн;
• индуктивность рассеяния (приведенная к первичной обмотке) Ls — 56 мГн;
• емкость (приведенная к первичной обмотке) С — 0,3 мкФ;
• активное сопротивление первичной обмотки г1 — 269 Ом;
• активное сопротивление вторичной обмотки г2 — 0,32 Ом;
• коэффициент трансформации n — 37.

Чаще всего трансформаторы рассчитаны на подключение динамиков сопротивлением 4 Ома. Для других значений выходного сопротивления нагрузки их необходимо домотать.

• Rн = 4 Ом, вторичная = 58 витков (без переделки)
• Rн = 8 Ом, вторичная = 82 витков (домотать 24 витка)
• Rн = 16 Ом, вторичная = 116 витков (домотать 58 витков)

Тогда напряжение на домотанной вторичной обмотке для 8 Ом должно получиться 8.5-9В, для 16 Ом — 12В.

Архивы

• Май 2022
• Март 2022
• Январь 2022
• Декабрь 2021
• Ноябрь 2021
• Сентябрь 2021
• Август 2021
• Август 2020
• Ноябрь 2019
• Февраль 2019
• Январь 2019
• Ноябрь 2018
• Август 2018
• Июль 2018
• Июнь 2018
• Апрель 2018
• Март 2018
• Декабрь 2017
• Ноябрь 2017
• Октябрь 2017
• Сентябрь 2017
• Август 2017
• Июль 2017
• Июнь 2017
• Май 2017
• Апрель 2017
• Март 2017
• Февраль 2017
• Декабрь 2016
• Ноябрь 2016
• Октябрь 2016
• Сентябрь 2016
• Август 2016
• Июль 2016
• Июнь 2016
• Май 2016
• Апрель 2016
• Февраль 2016
• Январь 2016
• Декабрь 2015
• Ноябрь 2015
• Октябрь 2015
• Август 2015
• Июль 2015
• Июнь 2015
• Май 2015
• Апрель 2015
• Март 2015
• Февраль 2015
• Январь 2015
• Декабрь 2014
• Ноябрь 2014

Разновидности

Когда потребность промышленного или бытового оборудования в вопросе уровня напряжения определена, нужно обратить внимание на выбор разновидности аппарата. Различают следующие виды:

1. Тороидальный. Сердечник получил форму тора. Прибор характеризуется малым весом, незначительными габаритами. Широко применяется в радиоэлектронике.
2. Стержневый. Применяются для оборудования высокой или средней мощности. Простота конструкции отличает устройство сердечника.
3. Броневой. Относятся к категории маломощных конструкций. Магнитопривод как броня охватывает контуры.
4. Многообмоточный. Имеет две и более обмотки.
5. Трехфазный. Применяется в промышленной сети. Прибор призван понижать напряжение с 380 В до приемлемого потребителем уровня. В некоторых случаях применяется в бытовых целях.
6. Однофазный. Подключаются к однофазной сети. Это одна из наиболее востребованных разновидностей.

Многообразие представленных конструкций позволяет применять их в различных сферах деятельности человека. Стоимость оборудования зависит от мощности аппаратуры, сложности конструкции, области применения. Про понижающие трансформаторы 380/220 мы уже писали на этой странице.

Видео: Силовой понижающий трансформатор с несколькими вторичными обмотками.

Усилители мощности звуковой частоты

Двухтактный усилитель начального уровня

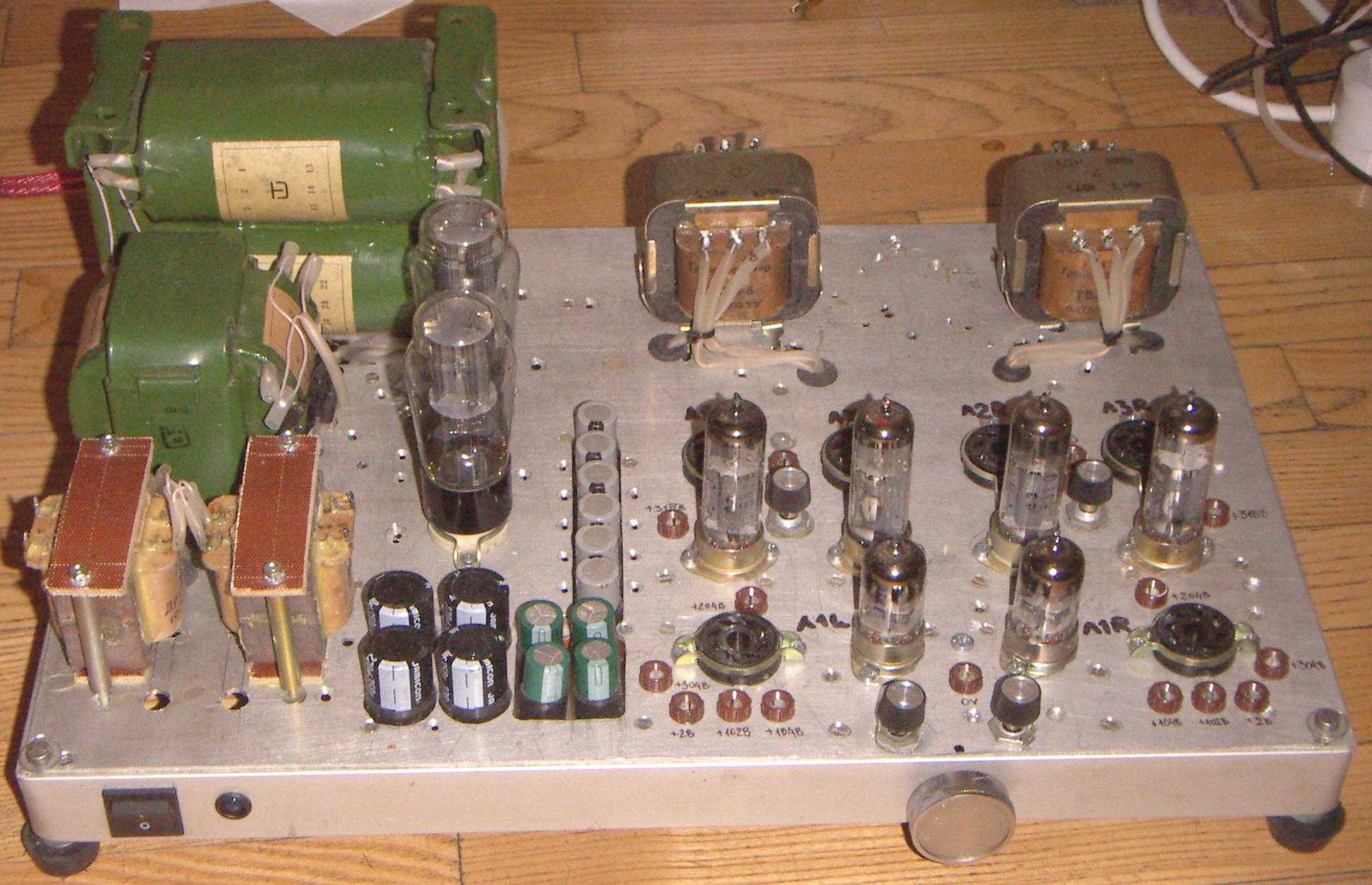

Выполнен на доступных лампах с выходным трансформатором ТВЗ-1-6 от лампового Ч/Б ТВ первого класса, или любого лампового радиоприёмника с РР выходным каскадом.

Первый каскад — самобалансирущийся фазоинвертор, второй — двухтактный выходной ка скад с автосмещением. Первый каскад настраивается подбором катодного резистора R4 по падению напряжения на нём порядка 1,5В. Второй каскад настраивается по току 40-45 мА каждой выходной лампы катодным резистором R10. При применении ламп 6П18П, 6П43П желательно ставить два одинаковых резистора 2Вт параллельно или последовательно для увеличения мощности, рассеиваемой на них.

Выходные лампы желательно подобрать с одинаковыми параметрами, для этого последовательно с катодным резистором R10 на катод каждой лампы подключить резистор 1 Ом, и по падению напряжения на нём осуществить подбор ламп, близких по току и ток катода в пределах 40-45мА при падении напряжения на этом резисторе 0, 04 – 0,045В. По переменному напряжению усилитель не требует настройки при исправных деталях и правильном монтаже.

Резисторы – МЛТ, конденсаторы С2, С3 — К71-7, К78-2, электролитические – К50-32 с блоков питания ТВ 3УСЦТ, можно пр именить и других типов, например К50-7. Шунтирующие электролиты — конденсаторы К78, К73, К77 от 1мкФ.

Блок питания выполнен на ТС-180, диодах КД226, для уменьшения фона при применении выходных лампам с разными токами анода установлены дроссели, если лампы подобраны, то можно обойтись без дросселей.

Для снижения фона по накалу применятся искусственная средняя точка на резисторах, которые должны быть одного номинала.

Удачи и хорошего звука!

Манаков, ака Гэгэн. detector(dog)surguttel(point)ru

Блок питания усилителя

И возможный внешний вид

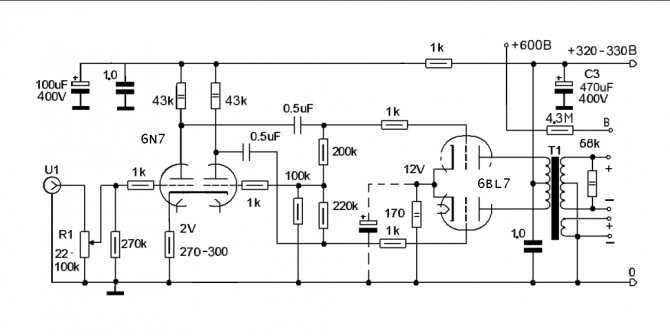

Ещё один усилитель от МАИ, уже на 6Н7С и 6BL7 (6Н12С)

Усилитель для наушников, верхняя вторичка для электростатических, нижняя для динамических, она шунтирована резистором 24 Ом. Если ус-ль делать для громкоговорителя, Рвых до 3Вт.

Ещё один простой усилитель на 6П14П (EL84)

Отзывов (6) на Усилитель Манакова А.И PP на 6Н2П и 6П14П, 6П18П, 6П43П

Усилитель по выше приведённой схеме годится только для прослушивания пластинок тридцатых годов. Высоких выше 15000 — 16000 Гц нет а низких ниже 40 — 50 Гц тоже нет и не будет с этим выходником. С лампами 6П14П на выходе, включенными в пентоде и с ОООС, и с этим выходником, усилитель выдаст почти вдвое большую мощность и АЧХ 30 — 20000 Гц при тех же а то и меньших КНИ. Я сам собирал такой усилитель — поэтому знаю. А вам, Евгений, совет — поставьте на компьютер комплекс Шмелёва и прежде чем писать, сначала проверьте каково качество собранного вами усилителя.

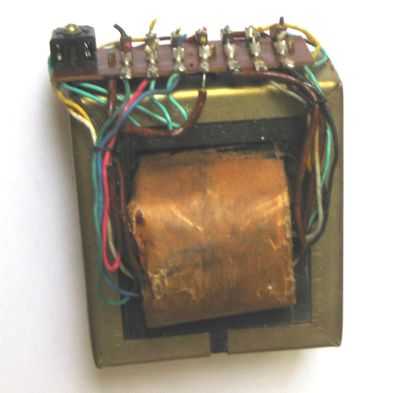

Выходной трансформатор на 3,6 ком

Подходит для однотактников на тех же лампах (6С4С, ГУ50 и пр.)
Первичка – 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в
каждом слое 120 витков. R акт – 108 ом.
Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка.
Две секции по четыре параллельных слоя. Всего восемь параллельных
слоёв.
R акт вторички – 0,7 ома. Приведённое – 280 ом.
КПД – 89%.
И ещё один выходной трансформатор для однотактника.
Кто-то скажет 2400 витков – мало. Согласен. Но ведь и сопротивление
первички надо бы удерживать хотя бы в пределах 100 ом.Вот ещё один вариант — компромиссный.
Первичка – 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6
слоёв по 130 витков в слое). R акт – 182,5 ома.
Вторичка – 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для
4-хомной нагрузки.
Две секции по шесть параллельных слоёв. Всего – двенадцать
параллельных вторичек.
R акт вторички – 0,33 ома. Приведённое – 250 ом.
Приведённое к аноду сопротивление первички – 6,53 ком.
КПД = 93,4%.
Такой транс работал у меня с УО186 (Ri = 1,1 ком).
