Предусилитель с регулировкой тембра на tl072

Усилители мощности

С выхода каждого канала фильтра сигналы ВЧ-СЧ-НЧ подаются на входы усилителй мощности, которые, также, можно собрать по любой из известных схем в зависимости от необходимой мощности всего усилителя. Я делал УМЗЧ по известной давно схеме из журнала «Радио», №3, 1991 г., стр.51. Здесь даю ссылку на «первоисточник», так как по поводу этой схемы существует много мнений и споров по повод её «качественности». Дело в том, что на первый взгляд это схема усилителя класса «B» с неизбежным присутствием искажений типа «ступенька», но это не так. В схеме применено токовое управление транзисторами выходного каскада, что позволяет избавиться от этих недостатков при обычном, стандартном включении. При этом схема очень простая, не критична к применяемым деталям и даже транзисторы не требует особого предварительного подбора по параметрам К тому же схема удобна тем, что мощные выходные транзисторы можно ставить на один теплоотвод попарно без изолирующих прокладок, так как выводы коллекторов соединены в точке «выхода», что очень упрощает монтаж усилителя:

При настройке лишь ВАЖНО подобрать правильные режимы работы транзисторов предоконечного каскада (подбором резисторов R7R8) — на базах этих транзисторов в режиме «покоя» и без нагрузки на выходе (динамика) должно быть напряжение в пределах 0,4-0,6 вольт. Напряжение питания для таких усилителей (их, соответственно, должно быть 6 штук) поднял до 32 вольт с заменой выходных транзисторов на 2SA1943 и 2SC5200, сопротивление резисторов R10R12 при этом следует также увеличить до 1,5 кОм (для «облегчения жизни» стабилитронам в цепи питания входных ОУ)

ОУ также были заменены на ВА4558, при этом становится не нужна цепь «установки нуля» (выходы 2 и 6 на схеме) и, соответственно меняется цоколёвка при пайке микросхемы. В результате при проверке каждый усилитель по этой схеме выдавал мощность до 150 ватт (кратковременно) при вполне адекватной степени нагрева радиатора.

Усилитель на tda1562

Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс “H”. Суть его состоит в том, что до определенного значения мощности усилитель работает в классе “В”. Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров – лампачей ТС180. Диодный мост лучше собрать на Д242 – Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А
Iпотр. средний …………………………………….. 1,5…2 А
Iпотр. максим………………………………………. до 10 А
Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом)
Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.)
fраб………………………………………….15…60000 Hz (+0 dB; -3dB)
Uвх. ………………………………………………… -0,7 V
Кусил…………………………………………………..26 dB
Кгарм. ……………………………………………….0,03 %
Ксигнал/шум………………………………………. -90 dB
Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых – правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

Обсудить на ФОРУМЕ

Радиосхема усилителя, схема усилителя для сабвуфера и другие

Усилитель звука на 60Вт своими руками

Вот пока есть немного времени, на сайте появляеться еще одна новенькая схема, все знаем что чем больше мощность усилителя,тем он дороже стоит. Но как сделать если нужен усилитель и мощный и в то же время не бьет сильно по карману.

Хочу представить многим знакомую схему постого усилителя мощностью 25 или 60 ватт, стоимость которого копейки. Как было уже сказано, мощность усилителя зависит от напряжения питания и номиналов резисторов (в скобках указаны номиналы на 60 ватт).

УМЗЧ был собран мной и многократно проверен в работе, он показал очень высокую надежность.

Был собран вариант на 60 ватт.

Подробнее…

Усилитель звука на микросхеме tda 2003

Немало схем в интернете на тему узч, к которым могут относиться схемы как мощных усилителей звука так и средних. Захотелось и мне чего погромче, покачественней. И подумав решил, что сойдёт усилитель на 10-20 Ватт. Думаю этого вполне достаточно.

Конструкция была предназначена для прослушивания музыки во времы игры на школьном футбольном поле. Эта выходная мощность как раз подходила для того, чтобы хорошо слышать музыку во всех частях поля. Данную схему соберёт даже начинающий, однако и опытный радиолюбитель захочет иногда себя побаловать таким отличным повторением. Схема довольно-таки лёгкая и стабильная в работе.

Подробнее…

Усилитель для сабвуфера своими руками

Усилитель для сабвуфера своими руками
Усилитель имеет защиту от перегрева, перегрузки и плавное включение, устраняющие хлопки в динамике при включении питания.
К сожалению печатной платы не осталось для данного усилителя.
Но для тех кто серьезно решил заняться его сборки, труда не составит.
Выходная мощность этого усилителя составляет 100Вт

Подробнее…

Схема усилителя на сабвуфер

Схема усилителя на сабвуфер
В интернете часто ищут схемы для сабвуфера,по таким запросам как схема НЧ, или схема усилителя для активного сабвуфера.
Но нет усилителя НЧ в чистом виде, берется обычный усилитель,даже например схему которого привожу тут, можно хоть те что есть на нашем сайте, например отличная схема испробованная и называется как усилитель Агеева

Просто что бы выводить звук на сабвуфер с низкими частотами, перед входом звукового канала ставится НЧ фильтр.А пока приступим к нашей схеме.

Подробнее…

Схема усилителя для колонки на К174УН14

Своими руками мы рассмотрим в статье схему как создать усилитель на к174ун14 звуковой частоты.

Выходная мощность усилителя от 5Вт,но в некоторых случаях пишут 8Вт,но не забываем что искажения звука бывают всегда.Особенно на простых схемах.

Подробнее…

Схема лампового усилителя с фото

Усилитель собран на известных лампах 6Н6П в драйвере и 2 х 6П14П в параллель в выходном каскаде.

Как многие и догадываются,звук в ламповых усилителях отличается от обычных микросхем, и транзисторов. Как мне кажется немного чем-то даже лучше.

И смотрится даже внешне усилитель очень красиво и впишется в любую обстановку.

Подробнее…

Характеристики TDA2050

TDA2050 — аудиоусилитель АВ класса, способный обеспечить следующие параметры:

Номинальная выходная мощность: до 35 Вт на динамик с сопротивлением 4 Ом при THD=10%, VS=±18v, f=1 кГц и до 32 Вт при сопротивлении громкоговорителя 8 Ом при THD=10%, VS=±22v, f=1 кГц. Кроме того, TDA 2050 может выдавать максимальную мощность 50 Вт.

Принципиальная схема

Музыкальная мощность при сопротивлении динамика 4 Ом в течение 1 секунды при VS = 22,5v, f = 1 кГц.
Может быть вам будет интересно попробовать построить уже готовые схемы, попробуйте повторить эту простую схему с напряжением Vcc +/-25V.

Детали, которые вам понадобятся:

НАЗВАНИЕ	ЗНАЧЕНИЕ
Электролитические конденсаторы
C1:	от 0,47 до 22 мкФ 50 В
C2:	22 мкФ 35 В
C6, C7:	2200 мкФ 50 В
Майларовые или керамические конденсаторы
C3, C4:	0,1 мкФ 50 В
C5:	0,15 мкФ или 0,1 мкФ 63 В
C8, C9:	0,1 мкФ 63 В
Резисторы
0,25 Вт, допуск 5% R1, R3:	47 кОм
R2:	от 1 до 3,3 кОм или 680 Ом
R4:	от 1 до 4,7 Ом

Печатная плата усилителя

Ранее мы использовали микросхему TDA2030 для создания различных усилителей мощности, но они имеют мощность ниже 30 Вт. Поэтому, сегодня мы стараемся использовать TDA2050, который имеет выходную мощность около 50 Вт, что делает его идеальным и простым в использовании.

Этот проект — стерео, который легко построить, он может регулировать громкость, тон и сбалансированный звук.

В первую очередь смотрим на схему ниже. Эта схема с большим током требует низкого напряжения 25 В, как и обычный усилитель мощностью 30 Вт.

Рисунок 1: схема стереоусилителя 35 Вт + 35 Вт на TDA2050

Здесь нужно подключать силовую цепь 25V CT-25V вместе с системой фильтрации RFI. Которая собрана на конденсаторах 4х2200 мкФ 50 В, соединенных параллельно.

Двуполярный источник питания 25V CT-25V для этих проектов

При необходимости можно увеличить выходную мощность до 75 Вт с помощью того же источника питания. В схеме мы используем оба транзистора типа 2N3055 NPN и MJ2955 PNP для увеличения тока.

Рисунок 3: проект стерео усилителя мощности 50 Вт + 50 Вт (макс. 75 Вт) с использованием TDA2050 и 2N3055-MJ2955

Как собрать схему усилителя. Здесь много объяснять ничего не надо, а лучше сразу приступать к сборке.

Печатная плата

Компоновка деталей

Компоненты, которые вам понадобятся:

НАЗВАНИЕ	ЗНАЧЕНИЕ
Микросхема
IC1, IC2:	TDA2050
Резисторы 0,5 Вт 5%
R1, R8:	5,6 кОм
R2, R9:	47 кОм
R3, R18:	2,7 кОм
R4, R11:	22 кОм
R5, R12:	680 Ом
R6, R13:	22 кОм
R7, R14:	1 Ом
R01, R02, R03, R04:	резисторы 10 Ом 5 Вт
Керамические конденсаторы
C1, C10:	47 нФ (0,047 мкФ) 50 В
C2, C4,C11, C13:	2,2 нФ (0,0022 мкФ) 50 В
C3, C7, C8, C9, C12, C16:	0,1 мкФ 50 В
Электролитические конденсаторы
C5, C14:	1 мкФ 50 В
C19, C20:	2200uF 50V
C21:	2200uF 80V
Остальные компоненты
P1:	100 КБ, двойной аудио потенциометр
P2:	100 КA, двойной аудио потенциометр
P3:	100 К, аудио потенциометр
Q1, Q3:	MJ2955, транзисторы PNP
Q2, Q4:	2N3055, транзисторы NPN

Вы можете использовать TIP3055 вместо 2N3055 и TIP2955 вместо MJ2955 из-за простоты использования.

Предыдущая запись Что такое регулятор напряжения LM7805
Следующая запись Балансный звуковой драйвер

↑ О настройке и возможных проблемах

Несмотря на всю кажущуюся сложность схемы и множество деталей, при правильной сборке и применении заведомо исправных и рекомендованных для этой схемы компонентов, можно с большой долей вероятности отгородить себя от неприятных сюрпризов, которые могут возникнуть при сборке данного ПУ. Единственная часть всей этой схемы, которая нуждается в настройке – это собственно сама плата предусилителя. Нужно установить ток покоя, проверить уровень постоянки не выходе, и форму сигнала. Рекомендованный ток покоя для этого ПУ 20-22 мА, и рассчитывается он по падению напряжения на 15-ти омных резисторах R20, R21, R40, R42. Для тока 20-22 мА на этих резисторах должно падать 300-350 мВ (300:15=20, 350:15=22). Падение напряжения, а соответственно и ток можно регулировать в ту или иную сторону изменением номинала резисторов R9, R10, R30, R31 (в оригинале схемы 51 Ом). Большему току покоя соответствует большее сопротивление резистора и наоборот. В своем варианте, вместо постоянных резисторов 51 Ом, я впаял многооборотные подстроечные номиналом 100 Ом, что позволило без лишних усилий и с высокой точностью выставлять нужный ток покоя.

Две неприятности

, с которыми может столкнуться человек, решивший повторить данный предусилитель — это возбуд, и постоянка на выходе. Причем, как правило, первая проблема порождает вторую. Сначала нужно убедиться в наличии или отсутствии постоянной составляющей на выходе каждого буфера и каждого ОУ. Допускается небольшое количество постоянки, но именно небольшое, грубо говоря не более нескольких мВ.

Если постоянки нет, я вас поздравляю! Если есть – ищем в чем причина, а причин не так уж и много. Это либо ошибка в монтаже, либо «не та» деталь, либо где-то есть возбуд. Первым делом нужно внимательно осмотреть плату на предмет непропая или наоборот – слипшихся дорожек, перепроверить все ли детали нужного номинала вы используете, и если все правильно остается третий вариант, т.е. возбуд. Для его поиска вам понадобится осциллограф.

Сам я столкнулся с этой проблемой. Во всех четырех буферах была постоянка на выходе в размере 100-150 мВ. И причиной ее возникновения оказалась как раз-таки «не та» деталь. Дело в том, что вместо операционных усилителей OPA134 у меня были установлены NE5534, которые не совсем подходят для применения в этой схеме. Долго и безуспешно я боролся с этой проблемой, а проблема исчезла сама собой после замены ОУ на OPA134.

Печатные платы и детали

Усилитель собран на двух печатных платах, — на одной предварительный усилитель 34 (рис.З.), на второй усилитель мощности ЗЧ (рис.4.).

Рис. 3. Печатная плата для схемы темброблока на микросхеме LM1036N.

Рис. 4. Печатная плата для усилителя мощности на микросхеме STK436.

Все конденсаторы, применяемые в предварительном усилителе должны быть на напряжение не ниже 12V. Конденсаторы в схеме УМЗЧ на напряжение не ниже 40V.

Горчук Н. В. РК-2015-11.

Этот проект представляет собой универсальный микрофонный усилитель, предназначенный для работы с популярным двухвыводным .

Для изготовления усилителя для электретного микрофона применен двухканальный JFET операционный усилитель TL072 с низким уровнем шумов. TL072 включен как с однополярным источником питания.

Конденсаторы С1 и С2 фильтруют напряжение питания. Микрофон подключен к входу IN. Коэффициент усиления плавно регулируется PR1. Контур, состоящий из конденсатора C5 и резистора R5, отсекает постоянную составляющую на выходе OUT.

Усилитель собран на небольшой двусторонней плате размером 10×25мм.

SMD элементы установлены на обоих сторонах платы, поэтому их монтаж требует немного внимания. Монтаж следует начать с установки операционного усилителя, резистора R5 и конденсатора C1. Эти элементы монтируем с верхней стороны. Остальные конденсаторы и резисторы необходимо установить на другой стороне платы.

В последнюю очередь устанавливаем разъем, микрофон и потенциометр PR1 (дополнительные площадки позволяют использовать также и SMD потенциометр).

Усилитель должен быть запитан от качественного стабилизированного источника питания с напряжением в диапазоне 6…16 В. Потребляемый ток схемы не превышает 5 мА.

Решил послушать как звучит усилитель класса Д на IRS2092. После недолгих
поисков на Али был сделан заказ. Ради интереса «как оно звучит» для него был так же заказан и темброблок.
Так как усилитель ещё в дороге а темброблок уже пришёл то решил
сделать обзор пока на него. Как придёт усилитель сделаю обзор и на
него с замерами.
Плата пришла в конверте с пупыркой. В комплект входит сама схема и
четыре ручки на резисторы. Флюс везе отмыт пайка более менее
аккуратная. Разводка платы средняя. Регуляторы на фото — с лева на право — ВЧ, СЧ, НЧ, Громкость.

На плате установлены ОУ NE5532P
Так же на плате расположены цепи стабилизации питания (L7812 и L7912) и выпрямитель.
Можно подавать переменное напряжение с трансформатора для питания
платы.
Принципиальная схема регулятора похожа на эту
Отличаются номиналы некоторых резисторов и отсутствие некоторых проходных
конденсаторов.

Теперь самое главное — тесты.
Тестировал на этой карте
Creative Sound Blaster X-Fi Titanium PRO с небольшой доработкой — полностью за экранирована обратная сторона печатной платы, заменён выходной ОУ на OPA2134, все конденсаторы по питанию шунтированы керамикой.
АЧХ (розовым цветом — со входа на выход миную темброблок, синим цветом
— через темброблок — все регуляторы тембра в среднем положении)
Виден небольшой подъём на на низких частотах (ниже 200Гц) и завал на
высоких (выше 6кГц)
Регуляторы НЧ в крайних положениях
Регуляторы СЧ в крайних положениях
Регуляторы ВЧ в крайних положениях

КНИ «THD», правый канал идёт минуя темброблок для сравнения (с выхода карты на
вход), КНИ темброблока 0.016%, хотелось бы поменьше конечно. Пробовал ставить OPA2134 вместо родных ОУ, искажения немного снизились но незначительно, скорее всего из за не совсем правильной разводки платы.
Зависимость КНИ от частоты (правый канал идёт минуя темброблок,
розовый цвет на графике)
Темброблок не инвертирует фазу сигнала (правый канал идёт минуя темброблок,
розовый цвет на графике)

Довольно средний по качеству блок, для домашних поделок пойдёт если устраивает КНИ.
Ставить в планируемый усилить вряд ли буду из за высоких
гармонических искажений. Буду разводить плату сам, и собирать темброблок.
Надеюсь инфа была полезна.

Темброблок на lm1036n

Темброблок на микросхеме lm1036n вполне может использоваться в домашней акустической системе. Микросхема была создана для регулировки высоких и низких частот, а также для регулировки уровня громкости и баланса каналов в стерео системах. Также у нее есть функция тонокомпенсации. Применялась lm1036n в автомобильных радиоприемниках, телевизорах и аудиосистемах.

Особенностью микросхемы является управление АЧХ с помощью напряжения постоянного тока, поэтому управление может быть реализовано дистанционно от других устройств или с помощью делителей напряжения (потенциометров).

Расположение и обозначение выводов

Схема темброблока на lm1036n

АЧХ и другие графики можно посмотреть в техническом описании (datasheet) на микросхему.

Стабилизатор L7815, на входе схемы, обеспечивает стабилизированным питанием (+15В) микросхему LM1036n и позволяет питать темброблок от положительной шины питания усилителя звуковой частоты, с напряжением от +12 до +32В (максимальное входное напряжение для L7815 составляет +35В). Если уже есть стабилизированное питание (от +9 до +16В), то стабилизатор можно не устанавливать и вместо него установить перемычку с контакта «In» на контакт «Out».

Также на выходах темброблока (выводы 8 и 13) присутствует постоянная составляющая, поэтому на входе усилителя должны быть установлены разделительные конденсаторы.

Компоненты схемы

Все резисторы мощностью 0.125-0.25Вт. Неполярные конденсаторы керамического типа, за исключением C1, C2, C8, C9, C11, эти конденсаторы желательно должны быть пленочными.

Стабилизатор L7815 может быть заменен на отечественный аналог КР142ЕН8В.

Монтаж

Монтаж темброблока выполняется на двух печатных платах. На одной плате, с размерами 80мм?40мм, выполняется монтаж микросхемы lm1036n и ее обвязки, а на второй плате, с размерами 90мм?30мм, устанавливаются переменные резисторы. Платы между собой соединяются восьмижильным шлейфом, который можно взять от стационарного ПК. По проводам шлейфа не протекает звуковой сигнал, а протекает постоянный ток, напряжением которого происходит управление режимами микросхемы. Поэтому, длина шлейфа может быть удобной для установки печатной платы с регуляторами на переднюю панель шасси усилителя звуковой частоты, а основную плату можно установить ближе к входной части, для уменьшения длины сигнальных (звуковых) проводов, снизив при этом наводки и искажения звукового сигнала.

Стабилизатор L7815 не требует установки на него теплоотвода, если входное напряжение не превышает +20В. В процессе эксплуатации он будет нагреваться до допустимой температуры. Если входное напряжение выше +20В, то рекомендую установить на фланец стабилизатора небольшую алюминиевую или медную пластину с площадью поверхности 12-20см2.

Datasheet на lm1036n

Печатная плата темброблока на lm1036n

Разводка платы представленного темброблока от Lincor (взята из этого источника).

Описание схемы предусилителя с термоблоком

Благодаря использованию малошумящего интегрального операционного усилителя (TL072) модуль имеет очень хорошие параметры — высокую динамику и очень низкие искажения. Он может питаться напряжением в диапазоне 8…24 В. Благодаря четырем входам идеально подходит для построения четырехканального микшера. После дополнения вторым идентичным каналом система будет хорошо работать в стереосистемах.

Первый каскад — усилитель U1А. Основным входом является точка, отмеченная буквой А. В базовой конфигурации элементы С10 и R11-R14 не используются. Тогда схема U1A работает в конфигурации неинвертирующего усилителя. Его коэффициент усиления определяется соотношением резисторов R3 и R2:

G=1+R3/R2

В базовой версии этот каскад имеет коэффициент усиления 1, т.е. он является лишь буфером для следующей за ним системы контроллера. Усиление, однако, можно изменить по мере необходимости в пределах 1-100, используя соответствующие сопротивление резисторов R2 и R3.

Усиленный сигнал с выхода усилителя U1A поступает на систему активной регулировки тембра, построенной на U1B и потенциометрах P1 и P2. Элементы R4, R5, R6, P1 и C5 работают в ветке регулировки баса. Элементы Р2 и С8 работают в ветви управления ВЧ.

Принцип работы регулятора очень прост: операционный усилитель U1B здесь инвертирующий. При значениях элементов, приведенных на схеме, остаточное усиление равно 1. Конденсатор С7 очень полезен, так как уменьшает диапазон регулировки усиления самых низких тонов

На практике важно, чтобы они не были чрезмерно усилены, потому что они могут вызвать увеличение искажений и шума. Резистор R10 добавлен из-за возможности самовозбуждения

Выход модуля – точка С. Благодаря использованию разделительных конденсаторов С9 и С11, нет проблем с постоянным напряжением на входе и выходе. Модуль в базовой версии рассчитан на питание одним напряжением в диапазоне 8-24В. Во многих случаях его можно запитать тем же напряжением, что и усилитель мощности, но во избежание роста искажений и самовозбуждения следует использовать дополнительную фильтрацию источника питания.

Если вы хотите использовать описанный модуль для сборки высококачественных микшеров и усилителей, вам следует адаптировать его к симметричному питанию. Затем вы должны припаять конденсаторы C1 и C3 к точкам, отмеченным X, вместо точек Y; не устанавливайте элементы R7, R8, R9 и C10. Конденсатор С11 необходимо заменить перемычкой. Однако элементы С9 и R1 удалять не следует, так как имеющиеся перекосы напряжений предыдущих каскадов могут привести к некорректной работе операционного усилителя U1.

Стенд для пайки со светодиодной подсветкой
Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Подробнее

Модуль также может работать как четырехканальный микшер, т.е. объединитель сигналов. Для этого предусмотрены дополнительные входы B1…B4. Резисторы R11 — R14 номиналом 10…100к следует установить в модуле микшера. Элементы С9, R2 можно не устанавливать, а R1 можно заменить перемычкой. Резистор R3 выбирает коэффициент усиления микшера.

Обычно коэффициент усиления равен 1, поэтому резистор R3 обычно имеет то же значение, что и каждый из резисторов R11-R14. Однако значение R3 (или шаг усиления) может варьироваться в широком диапазоне от нуля до 220k. В некоторых приложениях, таких как каскад микшера, диапазон регулировки слишком широк. Его можно уменьшить, заменив C5, C6 и C8. Такие изменения следует проводить и оценивать на слух только после проверки работы системы при значениях элементов, приведенных на схеме.

Скачать рисунок печатной платы

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

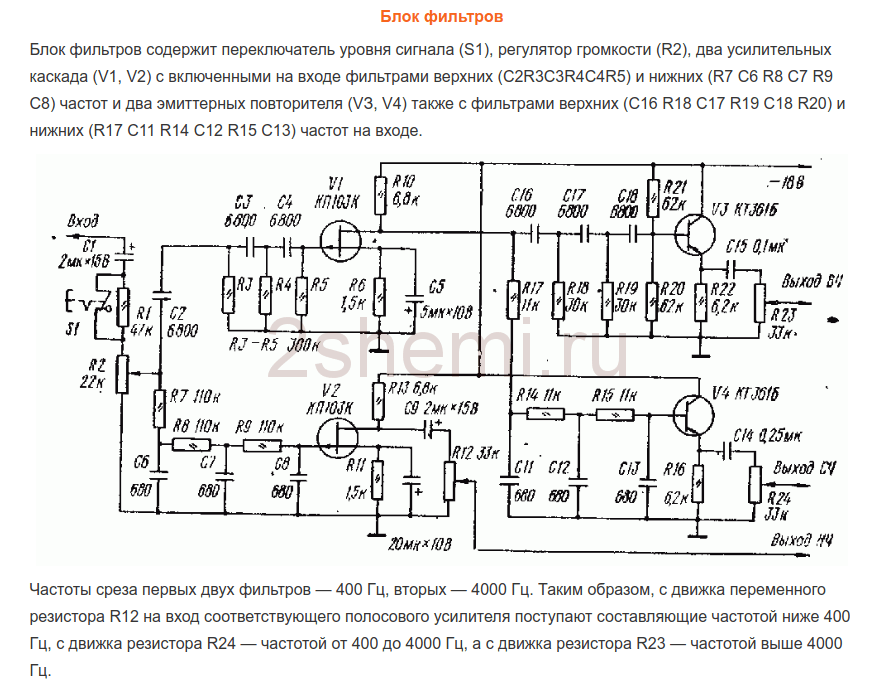

Блок фильтров

Схем фильтров, также, при желании можно найти множество, так как публикаций на тему многополосных усилителей сейчас достаточно. Для облегчения этой задачи и просто для примера, я приведу здесь несколько возможных схем, найденных в различных источниках:

— схема, которая была применена мной в этом усилителе, так как частоты раздела полос оказались как раз такие, которые и нужны были «заказчику» — 500 Гц и 5 кГц и ничего пересчитывать не пришлось.

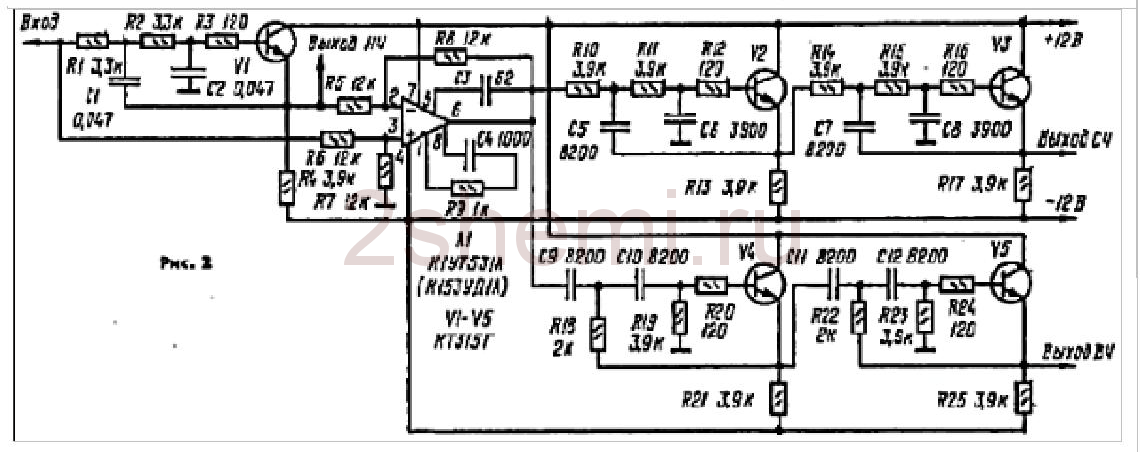

— вторая схема, попроще на ОУ.

И ещё одна возможная схема, на транзисторах:

Как уже писал ваше, выбрал первую схему из-за довольно качественной фильтрации полос и соответствии частот разделения полос заданным. Только на выходах каждого канала (полосы) были добавлены простые регуляторы уровня усиления (как это сделано, например, в третьей схеме, на транзисторах). Регуляторы можно поставить от 30 до 100 кОм. Операционные усилители и транзисторы во всех схемах можно заменить на современные импортные (с учётом цоколёвки!) для получения лучших параметров схем. Никакой настройки все эти схемы не требуют, если не требуется изменить частоты раздела полос. К сожалению, дать информацию по пересчёту этих частот раздела я не имею возможности, так как схемы искались для примера «готовые» и подробных описаний к ним не прилагалось.
