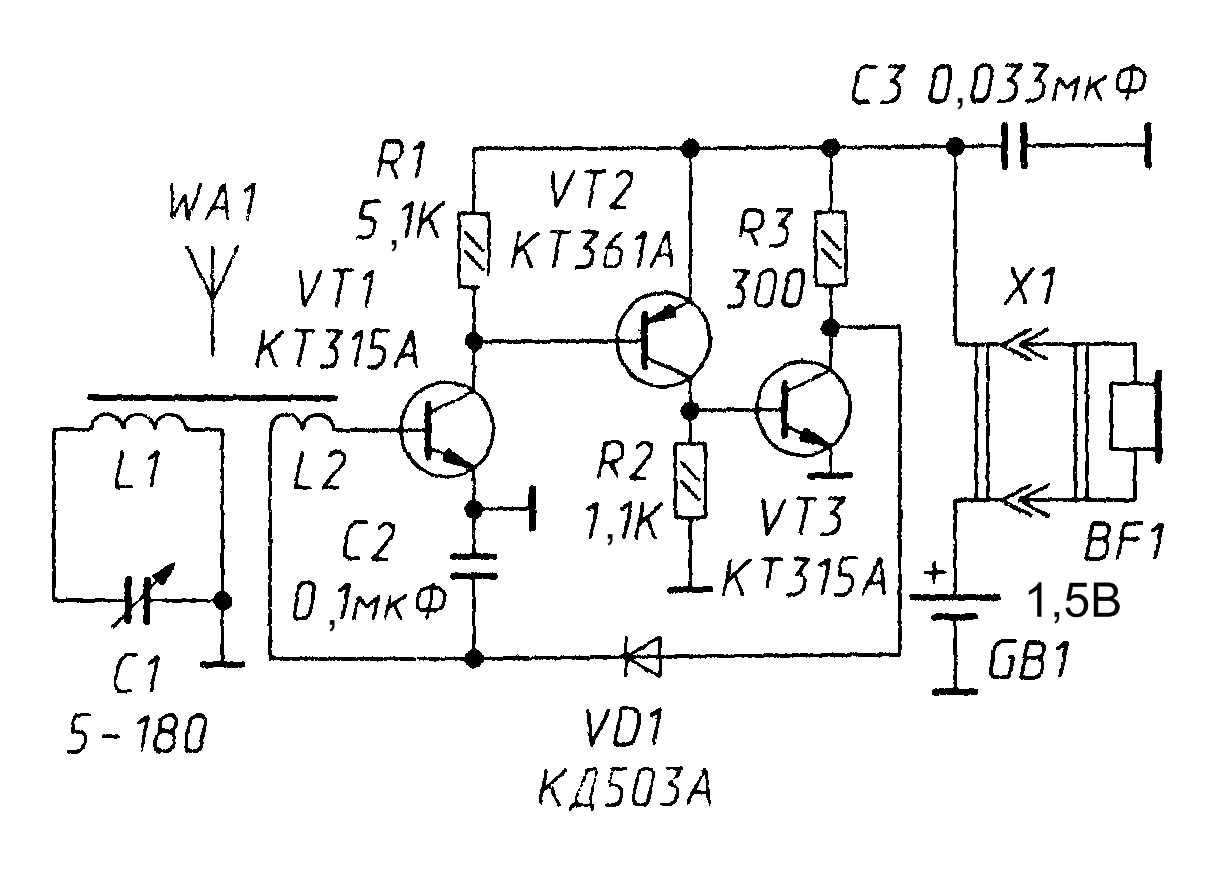

Рефлексный приемник на трех транзисторах

Приемники высокой чувствительности

Устройство высокой чувствительности работает при частоте 300 МГц. Если рассматривать простую модель, то она собирается на базе компаратора с проводимостью от 4 мк. При этом фильтры под нее разрешается применять с обкладкой.

Транзисторы на приемник устанавливаются однопереходного типа, а фильтры используются на 4 пФ. Довольно часто встречаются проводные трансиверы. Они обладают хорошей проводимостью и не требуют больших энергозатрат.

Модулятор разрешается применять только с одним варикапом. Таким образом, модель способна работать на разных каналах. Для решения проблем с отрицательным сопротивлением используется расширительный конденсатор.

Полуволновой вибратор.

Простейшая антенна — полуволновой вибратор, состоит из двух отрезков провода, направленных в противоположные
стороны, в одной плоскости.

Общая длина их составляет половину длины волны, а длина
отдельного отрезка — четверть.
Если один из концов вибратора направлен вертикально, вместо второго может использоваться земля,
или даже — общий проводник схемы передатчика.

Например, если длина вертикальной антенны составляет — 1 метр, то для радиоволны длиной 4 метра
(диапазон УКВ)
она будет представлять наибольшее сопротивление.
Соответственно, эффективность такой антенны будет максимальной — именно для радиоволн этой
длины, как при приеме, так и при передаче.

Говоря по правде, в диапазоне УКВ, наиболее уверенный прием должен наблюдаться, при горизонтальном
расположении антенны.
Это связано с тем, что передача в этом диапазоне с на самом деле, выполняется
чаще всего, с помощью горизонтально расположенных полуволновых вибраторов.
Поэтому, именно — полуволновой вибратор(а не четвертьволновой) будет являться более эффективной приемной антенной.

Однополюсные устройства

Легко настраиваются именно однополюсные самодельные ламповые КВ приемники. Своими руками модель собирается с переменными компараторами. Большинство модификаций устроены со стабилизаторами низкой проводимости. Стандартная схема приемника предполагает применение дипольных резисторов, у которых емкость на выходе равняется 4.5 пФ. Проводимость при этом может доходить до 50 мк.

Если самостоятельно собирать модификацию, то компаратор надо заготавливать с трансивером. Резисторы напаиваются на модулятор. Сопротивление элементов, как правило, не превышает 45 Ом, однако есть исключения. Если говорить про приемники на реле, то у них используются регулируемые триоды. Работают данные элементы от модулятора, и они отличаются по чувствительности.

Налаживание

Налаживание заключается в установке тока коллектора транзистора VТ2 в пределах 0,6-0,7 мА подбором сопротивления резистора R5. В крайне нижнем по схеме положении R6 схема должна переходить на самовозбуэдение, то есть, в режим генерации. Если этого не происходит — значит неправильно распаяна катушка L2 (поменяйте местами точки подключения её выводов).

На КВ диапазоне радиостанции занимают малые, в процентном отношении, участки шкалы, поэтому настройка получается очень острая. На ось переменного конденсатора нужно надеть пластмассовый шкив желательно большего диаметра, и вращать его очень и очень медленно.

В противном случае вы просто будете проскакивать радиостанции не замечая их, и создастся впечатление, что приема нет. В процессе настройки работают два органа — С4 и R6, конденсатором перестраиваете по диапазону, а резистором выбираете оптимальный режим. Процесс настройки на радиостанцию сложен, но весьма интересен.

Мне удавалось на данный аппарат, пользуясь антенной в виде монтажного провода, натянутого по диагонали комнаты, принимать станции Северной Америки и Западной Европы, и даже Австралии.

Конечно, качество приема, мягко говоря, странное. Особенно на пороге генерации, но разборчивость вполне нормальная.

Иванов А. РК-2010-04.

Ламповые устройства низкой чувствительности

Ламповый КВ приемник на любительские диапазоны низкой чувствительности способен работать на разных каналах. Стандартная схема устройства предполагает применение одного стабилизатора. При этом переходник используется открытого типа. Проводимость резистора должна составлять не менее 55 мк

Также важно отметить, что приемники производятся с обкладками. Чтобы собрать устройство своими руками, заготавливается набор конденсаторов

Емкость у них обязана составлять не менее 45 пФ. Отдельно важно отметить, что приемники данного типа выделяются наличием дуплексных адаптеров.

Супергетеродин.

Супергетеродин, приемник с преобразованием частоты — это наиболее распостраненная схема.
Она содержит в себе маломощный генератор колебаний
промежуточной частоты — гетеродин.

Частота генерации гетеродина меняется одновременно с изменением настройки входной частоты.
Для этого применяется двухсекционный конденсатор переменной емкости — одна секция использована
в входном колебательном контуре, вторая — в контуре гетеродина.

Причем, гетеродин настроен так, что разница между собственной его частотой и частотой
радиосигнала остается примерно неизменной на протяжении всего перестраевомого диапазона.
Это и есть промежуточная частота, которая выделяется в смесителе — каскаде где
обе частоты встречаются.
Причем, полученная таким образом промежуточная частота оказывается промодулированой полезным
сигналом.

Далее, происходит усиление промежуточной частоты каскадами усилителя промежуточной частоты.
Такие каскады имеют повышенный коэффициент усиления только на этой частоте, что исключает
самовозбуждение усилителя.
После усиления промежуточной частоты, происходит детектирование и окончательное усиление полезного сигнала.
Супергетеродин обеспечивает высокую селективность и достаточную чувствительность для работы
во всех радиовещательных диапазонах.

Кроме того, появляется возможность приема и детектирования частотно — модулированных сигналов
на частотах УКВ, что значительно улушает качество воспроизведения звука.
Самая распостраненная схема частотного детектора — балансная, содержит в себе два контура,
настроенных на несущую частоту с некоторым отклонением — слегка рассогласоваными.
Частота первого из них настраивается несколько выше, а второго — несколько ниже промежуточной
частоты.

Модулированная промежуточная частота отклоняясь от своего среднего значения наводит
колебания(может быть — звуковые) полезного сигнала выделяемые на резисторах R1 и R2.

КВ приемник прямого усиления

категорияСхемы радиоприемниковматериалы в категории

Радиоконструктор №12 2006

Приёмники прямого усиления не отличаются высокой чувствительностью и селективностью, поэтому, схемы прямого усиления очень редко используются для приёма в радиовещательных КВ-диапазонах. Обычно приёмник прямого усиления, — это несложное средство для приёма местных радиостанций на средних или длинных волнах.

И все же, существуют способы повышения чувствительности и селективности приёмника прямого усиления, один из которых, — введение регулируемой положительной обратной связи в УРЧ. Способ состоит в том, что уровень положительной обратной связи (ПОС) в каскаде усиления РЧ устанавливают таким, чтобы он находился на грани возбуждения. Оперируя органами настройки входного контура и регулировки глубины ПОС можно достигнуть чувствительности и селективности достаточной для уверенного приёма удалённых радиостанций в KB радиовещательных диапазонах.

Радиоприёмники, выполненные по такой схеме были широко распространены до Великой Отечественной Войны. Их широкое распространение было следствием значительно более низкой цены, чем супергетеродинного приёмника аналогичной чувствительности и селективности. Главный недостаток — в необходимости тщательной установки глубины ПОС для приёма каждой конкретной радиостанции.

Схема радиоприемника

Принципиальная схема приёмного тракта такого типа, выполненного на более современной элементной базе показана на рисунке. Первый усилительный каскад выполнен на полевом транзисторе VT1. Входной сигнал выделяется контуром L1-C2-C3-C4 и поступает на его затвор. Транзистор включён по схеме с общим стоком Положительная обратная связь осуществляется с затвора на исток через конденсатор С5. Глубина ПОС устанавливается переменным резистором RP1, регулирующим степень связи через С5 между затвором и истоком VT1. Конденсатор С7 снижает вероятность неконтролируемого самовозбуждения.

На транзисторе VT2 выполнен второй каскад усиления, по схеме с общим эмиттером. С9 необходим для уменьшения склонности каскада к самовозбуждению.

Третий каскад на транзисторе VT3 выполняет функции третьего каскада УРЧ и детектора. Продетектированный сигнал фильтруется конденсатором С11. Резистор RP2 служит регулятором громкости. С него сигнал можно подать на вход любого УНЧ.

Приёмник охватывает два радиовещательных KB диапазона, — 41 и 49 метров.

В качестве контурной катушки L1 используется готовый высокочастотный дроссель индуктивностью 5 мкГн. Катушка не подстраивается. Переменный конденсатор С4 — одна секция переменного конденсатора 2х10…495 пф с воздушным диэлектриком. Такие конденсаторы использовались в ламповых радиолах и приёмниках. Если нет именно такого, — сойдет любой другой от приёмника. Но желательно, всё же, с воздушным диэлектриком. Если это будет популярный конденсатор ёмкостью 2х5…260пф нужно обе его секции включить параллельно. Или соответствующим образом изменить С3.

Антенна, — отрезок монтажного провода длиной около двух метров.

Транзисторы КТ315 можно заменить на КТ3102, транзистор SST310 на J310, Т310 или КП302, КП303.

Эксперименты по приёму KB проводил в сельской местности (район Ладожского озера). В ночное время был возможен приём многих дальних КВ-радиовещательных станций.

Иванов А.

Различные радиоволновые диапазоны.

Радиоволны делятся на различные радиодиапазоны, в зависимости от их длины.
Что такое — длина радиоволны? Радиоволны распостраняются со скоростью света(который сам по себе
является одним из диапазонов электромагнитных колебаний). За секунду, они распостраняются
на расстояние около 300000 километров. Разделив это расстояние на частоту электромагнитных
колебаний можно узнать их длину волны.

Например, колебания частотой от 3 до 30 Кгц. порождают радиоволны сверхдлинного диапазона.
Соответственно, длина сверхдлинных радиоволн лежит в пределах от 10 до 100 километров.
Передача информации на большие расстояния, в этом диапазоне возможна, с применением очень больших передающих
антенных устройств(более километра) и очень мощных передатчиков.
Сверхдлинные волны применяют для дальней подводной связи.

Колебания частотой от 30 до 300 Кгц вызывают радиоволны длинноволнового диапазона.
Их длина от 1 до 10 километров. Они способны огибать земную поверхность, за счет явления —
дифракции.
Дифракцией радиоволн называют их способность
огибать в той или иной степени препятствия,
лежащие на пути распостранения — выпуклость
земного шара, горы, строения и. т. д.

Дифракция возникает в результате возбуждения радиоволной
высокочастотных колебаний на поверхности препятствий.
Эти колебания вызывают в свою очередь вторичное
излучение радиоволн, проникающих в области пространства
затененные от передающей антенны радиопередатчика.
Часть энергии радиоволн при этом неизбежно
теряется — на нагрев поверхности.

Передающие антенны длинноволнового диапазона довольно велики, как и мощность передатчика.

Главным достоинством длинных волн, является возможность очень устойчивой связи, на большое расстояние — без ретранслятора.

Частоты от 0,3 до 3Мгц — принадлежат средневолновому диапазону, от 3 до 30Мгц — коротковолновому.
Волны этих диапазонов способны отражаться от различных слоев ионосферы, что
способствует сверхдальней связи, при относительно невысокой мощности передатчика и
небольших размерах передающей антенны.

Распостранение радиоволн на большие расстояния за
счет пространственных волн объясняется отражением
в ионосфере.
Наряду с отражением имеет место частичное поглощение,
возрастающее с увеличением длины волны.

Отражение и поглощение в ионосфере также связано с концентрацией
электронов — величиной непостоянной.
Ее изменения носят циклический характер
— суточные, сезонные и связанные с 11-летним
солнечным циклом, но нередко случаются и внезапные
изменения — из за вспышек на солнце и падения
метеорных потоков.

Частоты от 30Мгц до 3Ггц — радиоволны ультрокороткого(метрового и дециметрового) диапазона.
Радиоволны этого диапазона хорошо поглощаются земной поверхностью и проходят через
ионосферу — устойчивая связь возможна до линии горизонта.
Плюсом здесь является качественная связь, при крайне малой мощности передатчика — и
сответственно,возможности миниатюризации его размеров.

Сверхвысокочастотный диапазон 3 — 30Ггц(сантиметровый) используется для космической связи.
Электромагнитные колебания такой частоты по своим свойствам вплотную приближаются к свету.
Их можно легко фокусировать с помощью сферических отражателей, для передачи на очень
большие расстояния.

Ламповые модели высокой частоты

Самодельные ламповые КВ приемники высокой частоты включают в себя контактные преобразователи и датчики с низкой проводимостью. Некоторые специалисты положительно отзываются о данных устройствах. В первую очередь они отмечают возможность подключения трансиверов. Триггеры под модификации подходят контроллерного типа. Наиболее часто встречаются устройства с полупроводниковыми резисторами.

Если рассматривать стандартную схему, то компаратор имеется регулируемого типа. Резисторы на выходе устанавливаются с емкостью не менее 3.4 пФ. Проводимость при этом не опускается ниже отметки 5 мк. Регуляторы устанавливаются на три или четыре канала. В большинстве приемников используется только один фазовый фильтр.
