Поскольку для раскачки 6П44С требуется большее напряжение чем для раскачки 6П14П, в первом каскаде сначала была применена лампа 6Н2П а не 6Н23П, так как первая имеет несколько большее усиление. Однако при прослушивании усилителя были возвращены лампы 6Н23П как давшие более мягкий и естественный звук. Чувствительности усилителя оказалось достаточно при подачи на него сигнала, с используемого автором DVD плеера.
В этой конструкции мною применены в качестве переходных конденсаторов уже не К73-17, а другие. Конденсатор С1 – типа К40П-2А, а С5, С6 – типа К73-15. Конденсаторы, шунтирующие электролиты С7, С9, C14, C15 – типа К73-17 на соответсвующие напряжения. Выходные трансформаторы намотаны также на несколько меньших сердечниках, чем указаны в статье – оригинале. Все сопротивления типа МЛТ 0,5 и только R9-R12 – МЛТ 2. Вместо ОСМ-0,25 использовалось железо от ОСМ-0,16. В качестве силового трансформатора применен стандартный ТС 180 от телевизора. Только боковые скобы крепления для него взяты от ТС 160 с некоторой доработкой, обусловленной большей высотой сердечника в ТС 180. Можно применить и ТС 160. Просто у меня оказался плохой ТС 160 – сильно гудел несмотря на нормальную стяжку и имел большой ток холостого хода. Выпрямитель анодного питания собран на диодах КД 226. Подойдут диоды с буквами В,Г,Д.
Подборка простых УНЧ на ИМС серии TDA
УМЗЧ на ИМС TDA7053
Ниже приведена принципиальная схема усилителя с выходной мощностью до 1 Вт на канал, собранного на одной интегральной микросхеме TDA7053 производства фирмы Philips в корпусе DIP-16, а также двух переменных резисторов, двух керамических и одного оксидного конденсаторов. Особенностью усилителя является наличие в каждом канале не одной, а двух динамических головок сопротивлением по 8 Ом. Здесь возможно использование самых распространенных головок 1ГД-40 старого производства или подобных по конструкции головок с эллиптическим диффузором, например 2ГДШ-2-8. Другой особенностью усилителя является то, что его выходы нигде не соединены с общим проводом питания. Это характерно для мостовых усилителей мощности с бесконденсаторным выходом.
С регулятором громкости:
Без регулятора громкости:
Интегральная микросхема рассчитана на работу при напряжении питания 3-15 В и токе покоя около 5 мА. Минимальное сопротивление нагрузки — 8 Ом.
эскизы Печатных плат:

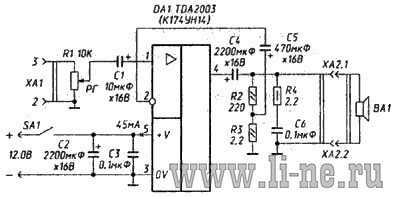

УМЗЧ на ИМС К174УН14 (TDA2003) Ниже дана принципиальная схема самого простого, надежного, экономичного и широко распространенного в промышленной аппаратуре усилителя мощности звуковой частоты на отечественной интегральной микросхеме К174УН14, имеющей десятки аналогов за рубежом, среди которых самым популярным является ТДА2003. Микросхема предназначена для работы при напряжении источника питания 8-18 В и сопротивлении нагрузки не менее 2 Ом. При этом достигается равномерное усиление сигнала в полосе частот 30 Гц — 20 кГц, а ток покоя составляет 40-60 мА. Чувствительность усилителя — около 50 мВ. Микросхема снабжена собственным теплоотводом, допускающим работу с выходной мощностью не более 2 Вт. Для получения большей мощности обязательно требуется установка дополнительного пластинчатого либо ребристого или игольчатого теплоотвода.
УМЗЧ на ИМС К174УН20 (TDA2004)
Стереофонический усилитель на основе микросхемы К174УН20 (TDA2004). Он обеспечивает выходную мощность 4 Вт по каждому каналу при напряжении питания 12 В и сопротивлении нагрузки 4 Ом. При увеличении сопротивления нагрузки до 8 Ом в каждом канале выходная мощность уменьшается до 2,2 Вт на канал при том же напряжении питания.
УМЗЧ на ИМС TDA7370
Двухканальный усилитель мощности звуковой частоты на одной интегральной микросхеме фирмы Philips TDA7370. При наличии дополнительного теплоотвода и достаточно мощном источнике напряжения постоянного тока 12 В он способен развивать номинальную выходную мощность по каждому каналу 10 Вт при коэффициенте нелинейных искажений 1%. И приятная особенность — почти не требует обвеса.
УМЗЧ на ИМС TDA7240A
Главное отличие его от предыдущего в том, что имеется только один канал усиления на 20 Вт. Такой усилитель потребляет большой ток (до 3,5 А), поэтому его можно питать или от достаточно мощного выпрямителя, или от автомобильного аккумулятора напряжением 13,6 В.
Портативное радио с будильником, 30-223 МГц, 25-28 МГц + авиа диапазон
Ну и я думаю не будет лишним, если я покажу готовые УНЧ которые можно заказать у наших Китайских друзей:Усилитель на TDA2030
Усилитель на TDA 7293 (2 канала)
Усилитель на TDA 7850 (4 канала)
Можно ли собрать ламповый усилитель на торе
Силовой трансформатор выбирают для лампового усилителя, но делается это с учетом определенных технических характеристик. Принцип работы тороидального устройства состоит в том, что оно преобразовывает переменный ток с одними показателями напряжения в другое. При этом возможно нескольку схематических решений: однотактный или двухтактный.
Тороидальные тс в любом случае имеют идентичные конструктивные особенности. В частности, устройства состоят из:
- диска из металла с определенным радиусом (обычно используется качественная сталь);
- прокладки для изоляции прибора;
- вывода первичной обмотки;
- вывода вторичной обмотки;
- инструментов, обеспечивающих изоляцию вторички и первички;
- экранирующей обмотки;
- изоляции сердечника трансформатора;
- предохранителя;
- приборов для крепежа элементов;
- изоляции основной части;
специального тороидального сердечника.
Именно последний — тороидальный сердечник — отвечает за специфику работы тс. Обмотки соединяются при помощи магнитного провода, технологические характеристик его различаются в зависимости от вида трансформатора.
Что это за усилитель? 3 варианта схемы.
Моей задачей было сделать стереофонический ламповый однотактный усилитель с наименьшими затратами. В качестве выходных ламп я использовал советские лучевые тетроды 6П1П в основном потому, что они очень дешево продавались в соседнем магазине радиодеталей.
В этой статье я опишу 3 варианта схемы усилителя: на лампах 6П1П с фиксированным смещением, на 6П1П с автоматическим смещением и на лампах 6П14П (EL84) с автоматическим смещением. Звучание всех вариантов усилителя очень хорошее. Субъективно звук 6П1П и 6П14П несколько отличается, хотя трудно сказать чем. ВЫ можете потратить время и собрать усилитель на обеих лампах и выбрать то звучание которое вам больше нравится. Можно также сделать как у меня — универсальный усилитель который может работать на обоих типах ламп. Это наиболее затратный вариант, так как потребует двух дополнительных панелек для ламп и нескольких дополнительных резисторов и конденсаторов.
Имеет упростить схему и отказаться от фиксированного смещения (в случае с 6П1П ) и сделать усилитель с автоматическим смещением. Просто в этом усилителе я когда-то экспериментировал в фиксированным смещением. Считается что 6П1П лучше работают с фиксированным, а 6П14П — с автоматическим. Хотя на самом деле обе лампы прекрасно работают с автоматическим смещением. В случае использования автоматического смещения вы избавляетесь от большей части блока питания, что сильно упрощает схему в целом.
Видео обзор этого усилителя. Также можно послушать звук (конечно, относительно ютубовского звучания)

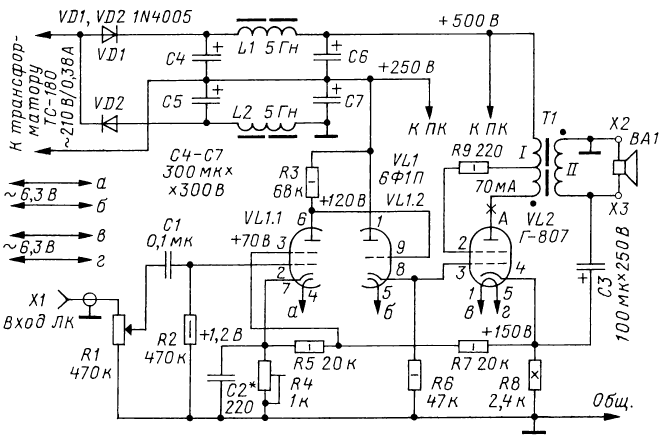

Нужно сказать что сейчас я бы так и сделал, но справедливости ради привожу в первую очередь схему так как я ее сделал в 2006 году — на лампах 6П1П с фиксированным смещением.
Лампа 6П1П — лучевой тетрод
Максимальная выходная мощность, которую можно получить от одной такой лампы в однотактной схеме — это чуть больше 4 Вт. Я думал сделать более мощный усилок, но в то же время мне хотелось именно однотактный (SE — Single-ended) усилитель. Как известно, SE выходной каскад обладает специфическим окрашенным «Hi-End» звучанием, обусловленным «благозвучными» четными гармониками в выходном сигнале. но в SE усилителях эффект «лампового звучания» выражен более ярко.
Четные гармоники в сигнале лампового усилителя
Сборка УНЧ
Теперь сборка. На шасси пошла одна боковина от старого компьютерного корпуса, на днище – вторая. По задуманной конструкции, ламповые панели должны быть приподняты над шасси, поэтому в последнем были вырезаны прямоугольные отверстия, которые я закрыл платами из фольгированного стеклотекстолита со впаянными в них ламповыми панелями.
В первоисточнике было еще вот такое замечание.
Поэтому нужно было придумать задержку анодного напряжения. Ставить тумблер на анодное не захотел, поскольку не люблю резких переходных процессов в виде бросков анодных и сеточных токов. С учетом вышесказанного (и показанного), схема блока питания и софтстарта получилась вот такая.
Плюсы и минусы использования тороидального трансформатора в качестве выходного
Если трансформатор тороидального типа собираются использовать для работы с ламповым усилителем, то сначала оценивают целесообразность этого поступка. Обычно сравнивают тс такого типа со стержневыми или броневыми вариантами, которые обладают похожей спецификой действий. В сравнении с ним у трансформаторов тороидальных имеются такие преимущества:
- нет зазоров и стыков в сердечнике;
- сталь используется прямым методом, так как направляющие проката и магнитного поля, образуемого элементами, идентичное;
- использоваться могут варианты стали марок Э-340, Э-370 и другие.
Поток рассеяния катушки, которая использоваться в тс, должен быть равен нулю. Только использование пластинки из стали позволяет достичь этого показателя. В отличии от оборудования стандартного вида в этих типах магнитное поле, вызываемое внешними раздражителями, практически не влияет на работу.
Использование тороидального трансформатора в качестве выходного для лампового усилителя соответственно позволяет уменьшить влияние окружающих помех. Тороидальный сердечник, если сравнивать его с обычным, показывает гораздо большие экономические и электрические показатели. Его использование более целесообразно.
Сталь в составе позволяет устранить нелинейные искажения. Кроме того, так как напряжение не колеблеться, величина индукции максимальная, то вес и объем сердечника уменьшается, следовательно устройство само весит меньше.
Отдельно специалисты отмечают простоту использования и удобство приборов. Экранов нет, что позволяет комфортно закреплять их. Но следует понимать, что есть и недостатки. К числу таких относится стоимость намотки — она выходит несколько выше.
Выходные трансформаторы усилителя. Аспекты согласования трансформатора и громкоговорителя. Как должно быть и как есть на самом деле
Выходной трансформатор лампового усилителя — это важнейший компонент с точки зрения влияния на звук. От качества выходного транса и согласованности его с выходной лампой зависит частотный диапазон усилителя и его выходная мощность. Также вторичная обмотка выходного трансформатора должна быть согласована с сопротивлением катушки используемого громкоговорителя.
В транзисторных усилителях все проще — мы можем подключить к усилителю практически любой громкоговоритель, главное чтобы его сопротивление не было слишком мало, чтобы не превысить допустимый ток выходных транзисторов. От сопротивления динамика в транзисторном усилителе будет зависеть выходная мощность, в соответствии с формулой P = (U*U)/R где P — выходная мощность, U — действующее значение напряжения сигнала на громкоговорителе (RMS) а R — сопротивление его катушки (импеданс), измеренное на частоте тестирования динамика (обычно это 1000 Гц).
С ламповым усилителем все несколько сложнее. Приведенная формула тоже работает, но для того чтобы выходной трансформатор правильно работал и мог отдать динамику максимальную мощность, его вторичная обмотка должна быть согласована с сопротивлением динамика. То есть теоретически мы не можем просто взять и подключить к выходу трансформатора, рассчитанного для работы с динамиком на 4 Ома, динамик с сопротивлением 8 Ом. Я написал «теоретически», потому что на практике бывает так что у нас нет выбора. Есть какой-то готовый трансформатор и какие-то колонии с таким-то сопротивлением. И не всегда это будет совпадать. Ничего страшного не случится, усилитель будет работать. Но нам придется смириться с ухудшением характеристик усилителя. Обычно в случае несогласованности мы можем потерять в выходной мощности и в низких частотах.
Также было и в моем случае в 2006 году. У меня были в наличии два советских трансформатора, «выдранных» из старых телевизоров. Это были трансформаторы типа ТР-7. На трансформаторах написано «трансформатор звуковой частоты ТР-7» и приведены количества витков первичной и вторичной обмоток. Это 2000 витков ПЭЛ 0,18 и 100 витков ПЭЛ 0,58.
Трансформатор звуковой частоты ТР-7 от телевизора Рубин-102 для однотактного выходного каскада на лампе 6П14П
Фактически в ламповом усилителе выходной транс является трансформатором сопротивления, который преобразует сравнительно высокое сопротивление анодной нагрузки электронной лампы (несколько кОм) в низкое сопротивление для подключения динамика (несколько ом). Найдя в справочнике оптимальное сопротивление нагрузки для нашей лампы и зная сопротивление нашего динамика мы можем определить нужные параметры трансформатора.
Трансформаторы ТР-7 использовались в телевизорах Рубин-102 и использовались с как раз лампой 6П14П (а не с 6П1П как в первом варианте моего усилка). Для этой лампы оптимальное сопротивление нагрузки — 4,5 кОм. Коэффициент трансформации нашего транса K = 2000 / 100 = 20. Общее сопротивление катушек громкоговорителей в телевизоре Рубин-102 было 11 Ом. То есть 20*20*11=4400 Ом. То есть первичная обмотка трансформатора практически соответствует рекомендованному сопротивлению для лампы 6П14П и транс действительно рассчитан на нагрузку около 11 Ом. Сопротивление моих колонок равно 8 Ом. То есть усилитель работает не совсем в оптимальном режиме, но тем не менее работает хорошо. Оптимальное сопротивление анодной нагрузки для 6П1П еще больше — около 5 кОм. И здесь чаша весов склоняется в пользу версии на 6П14П, так как сейчас трудно найти готовый трансформатор сделанный именно под 6П1П. Таким образом, использовать 6П1П в наше время имеет смысл только в том случае, если они у вас есть.
Если бы я делал усилитель сейчас, я бы заказал выходные трансформаторы на Алиэкспресс. Они хороши тем, что их вторичные обмотки имеют отводы для подключения как колонок с сопротивлением 4 так и 8 Ом. И в любом случае усилитель с таким трансформатором будет работать в режиме, близком к идеальному.
Хозяину на заметку
Краткий перечень других методов по снижению помех. Надеюсь, со временем список будет пополняться, в частности и Вашими усилиями. Так что заглядывайте почаще!
Метод «грубой силы»: помещаем трансформатор в защитный экран из магнитомягкого материала. Весьма эффективно как для борьбы с помехами, так и, увы, для поднятия общего бюджета изделия.
Самый действенный способ уменьшить магнитную составляющую помех от трансформатора — это снизить индукцию в сердечнике. Иными словами — приобретайте качественные изделия. В случае тех моноблоков, что на картинках, при заказе трансформаторов я попросил изготовителя сначала рассчитать изделия как обычно, а потом добавить ко всем обмоткам по 10% витков. В результате ток холостого хода мизерный, сердечник не насыщался и при 280 вольт питающего напряжения, трансы вообще не гудят и ничего не «светят» вовне. По деньгам же это дополнение тогда обошлось мне в сущие копейки.
Священный Грааль всех изготовителей трансформаторов: не должно быть неполных витков. Именно такие витки могут стать источником помех, разгуливающих по всему корпусу аппарата, либо чувствительными приёмниками оных, например в случае выходных (и уж тем более межкаскадных) трансформаторов в ламповых усилителях. Отсюда следует важный вывод для простых пользователей электромагнитных изделий: провода каждой обмотки должны выходить из одного места и быть тщательно скручены, чтобы не образовывалось никаких петель
Так же следует обратить внимание на возможные петли и исключить их как в сильноточных, так и в сигнальных цепях далее по схеме
Грамотная разводка «земли» — тема для полноценного цикла статей. Здесь замечу лишь, что даже на сантиметровом отрезке проводника, неудачно послужившем частью «единой точки» заземления всего, может разгоняться напряжение помехи, будучи опять же неудачно приложенное ко входным цепям — достаточное для возникновения препротивнейшего и очень заметного «гудежа» на выходе аппарата.
Экранирующая обмотка, как и корпус трансформатора, должны быть подсоединены к корпусу прибора и, возможно через небольшую развязку — к защитному заземлению.
Фильтр ВЧ помех по питанию — необходимый компонент любого аппарата в современном мире. Об этом отдельная статья.
Уверен, что у Вас, дорогой читатель, найдётся ещё немало приёмов подавления помех, о которых полезно помнить всем нашим собратьям по страсти электронной. Даже одно доброе дело в день — жизнь прожита не зря!
Выходной трансформатор на 3,6 ком
Подходит для однотактников на тех же лампах (6С4С, ГУ50 и пр.)
Первичка – 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в
каждом слое 120 витков. R акт – 108 ом.
Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка.
Две секции по четыре параллельных слоя. Всего восемь параллельных
слоёв.
R акт вторички – 0,7 ома. Приведённое – 280 ом.
КПД – 89%.
И ещё один выходной трансформатор для однотактника.
Кто-то скажет 2400 витков – мало. Согласен. Но ведь и сопротивление
первички надо бы удерживать хотя бы в пределах 100 ом.Вот ещё один вариант — компромиссный.
Первичка – 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6
слоёв по 130 витков в слое). R акт – 182,5 ома.
Вторичка – 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для
4-хомной нагрузки.
Две секции по шесть параллельных слоёв. Всего – двенадцать
параллельных вторичек.
R акт вторички – 0,33 ома. Приведённое – 250 ом.
Приведённое к аноду сопротивление первички – 6,53 ком.
КПД = 93,4%.
Такой транс работал у меня с УО186 (Ri = 1,1 ком).
Фазоинвертор (ламповый усилитель)

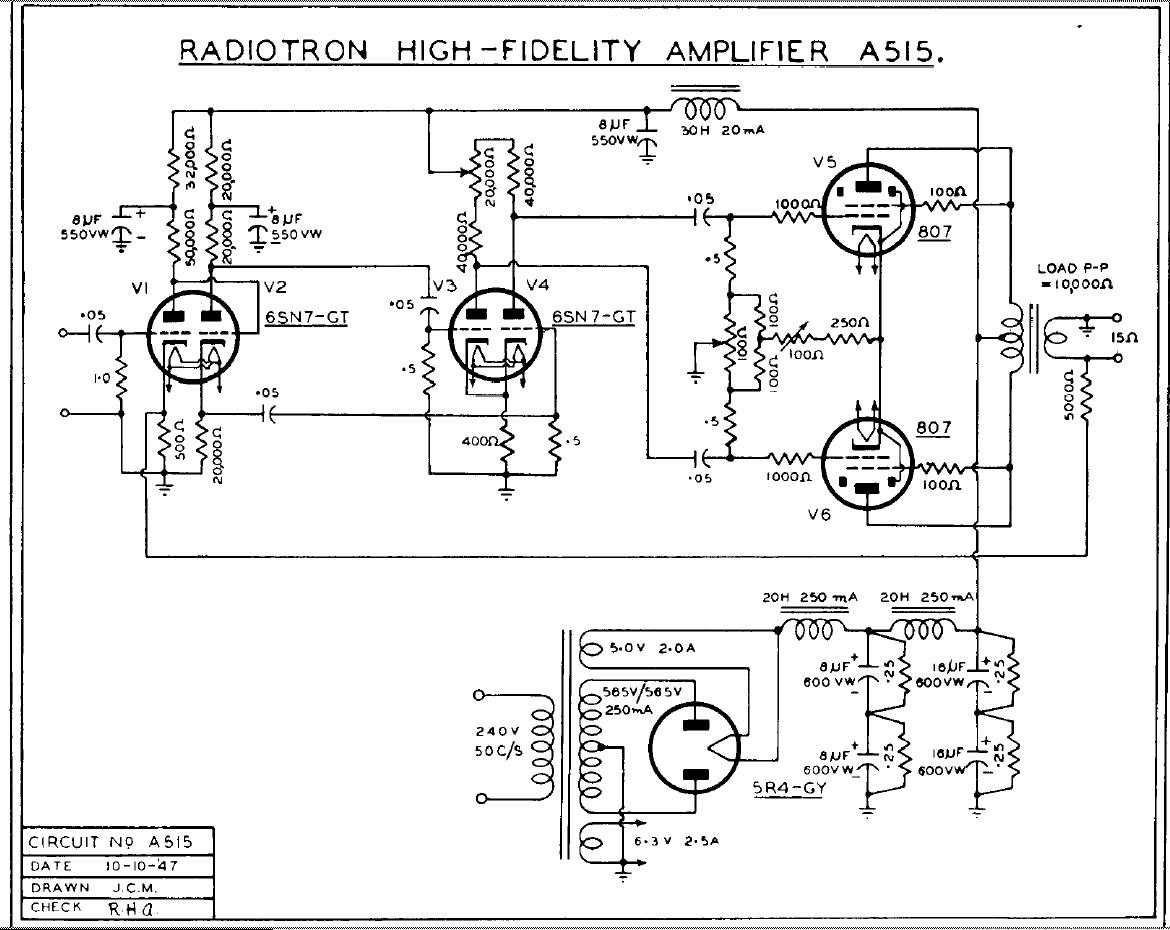

В двухтактный ламповый усилитель входит каскад фазоинвертор, его назначение — разделение входного сигнала на две противофазные полуволны . Так как любой каскад с нагрузкой анодной цепи инвертирует сигнал, часто применяется простая схема фазоинвертора на двух усилительных каскадах.
Фазоинвертор — это два усилительных каскада с общим катодом, сигнал с выхода первого каскада поступает на один из входов двухтактного каскада, а далее через делитель напряжения R4R5 на вход второго инверитирующего каскада. R5 регулирует уровень сигнала на входе таким образом чтобы выходные напряжения обеих полуволн были одинаковы. Схема проста, она обладает хорошим усилением но не применима в высококачественных усилителях из-за больших фазовых и частотных искажений. Так же схеме не обладает стабильность работы при старении (износа) ламп.
Вторая схема более стабильна в работе и обладает более лучшими характеристиками. В схеме R2 R4 служат нагрузками каскада на которых выделяется противофазный сигнал. Резистор автоматического смещения R3 задает ток покоя, а сеточный резистор R1 определяет входное сопротивление. При допуске 0,5-1% резисторов R2R4 можно получить отличную симметрию противофазных сигналов, причем эта симметрия не зависит от параметров ламп. Так же эта схема не требует регулировок после замены ламп. Недостаток схемы это коэффициент усиления равный 1, что предполагает использование предварительного усилителя.
Более совершенная схема это схема на основе балансного каскада усиления. Эта схема самобалансирующая фазоинвертора. каскад на Л1 0 усилитель с общим катодом, Л2 включена по схеме с общей сеткой и управляющим катодным током лампы Л1 через общий катодный резистор R3. Сетки обеих ламп подключены к общему резистору атоматического смещения R4. Сетка Л2 заземлена по переменному току через С2. Для обеспечения высокой точности расщепленного сигнала (разделенного противофазно) в качестве анодных сопротивлений R5R6 следует применить прецизионные резисторы.
На последнем рисунке показана схема фазоинвертора который имеет выходное напряжение до 100В и может обойтись без предварительного усиления входного сигнала. Благодаря перекрестным связям эта схема автоматически балансируется по постоянному току. Введение R1 R7 позволяет обеспечить большой динамический диапазон и высокий коэффициент усиления. Значения резисторов подобраны так , чтобы ток через Л1Л2 и R1 R7 был примерно равным. Данная схема обеспечивает коэффициент усиления равный 500. Такой фазоинвертор можно применить с выходным каскадом в котором лампы используются в источниках питания. Такие лампы применяются из-за большой рассеивающей мощности и большого анодного тока, хотя они обладают низким коэффициентом усиления и требуют большого напряжения раскачки (6С19П, 6Н41С, 6С41С, 6С33С).
Литература МРБ1257 Климов Д.А. Ламповые усилители — Методика расчета и конструирования
Источник

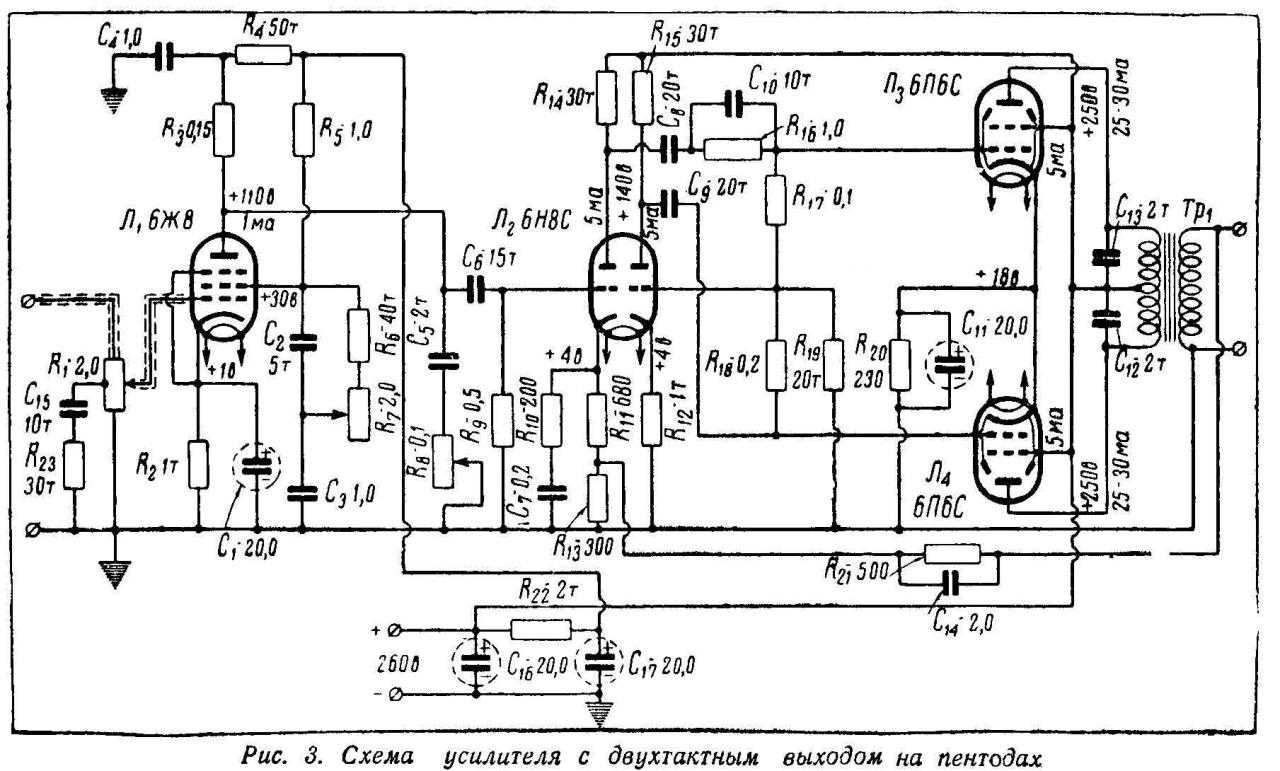

Двухтактный усилитель класса А
Усилители в режиме A обеспечивают высокое качество звучания, однако переход к режиму AB при той же мощности рассеяния на аноде позволяет получить в два-три раза большую выходную мощность. Выходной каскад в режиме AB уже не может работать с катодной связью, поэтому без отдельного фазоинверсного каскада не обойтись.
Выходная мощность = 6 Вт (Кг<1%). Входное напряжение = 0,1B.
Рис. 2. Принципиальная схема двухтактного ламповго УНЧ класса А на 6C4, EL84 (6 Ватт).
Усилитель выполнен по схеме с непосредственной связью каскадов и охвачен глубокой ООС (-30 дБ). Двухтактный выходной каскад работает в классе А. Он выполнен по схеме с катодной связью и не требует отдельного фазоинверсного каскада.
Сетка VL3 заземлена по переменному току. Часть напряжения с катодов выходных ламп подана на экранирующую сетку VL1, что стабилизирует режим по постоянному току.
Налаживание сводится к подбору R1 …R3 так, чтобы напряжение на управляющих сетка выходных ламп составляло -12 В относительно их катодов.

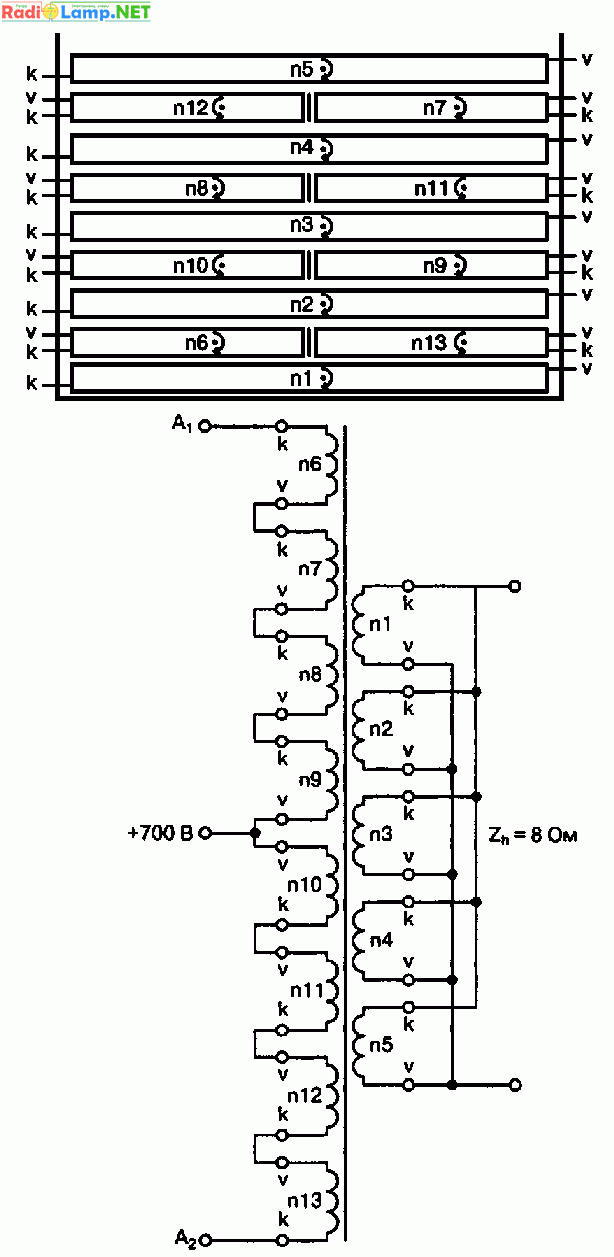

Выходной трансформатор выполнен на сердечнике Ш-22х50. Первичная обмотка содержит 2×1 000 витков провода d=0,18мм, вторичная — 42 витка провода d=1,25. Обмотки секционированы, вторичная обмотка размещена между слоями первичной.
Дьявол обитает в мелочах
Именно в расчёте на случай несимметричных трансформаторов нельзя закорачивать «нулевой» виток. А поскольку ни в природе ни в электронике не бывает двух абсолютно одинаковых созданий — правило это надо соблюдать всегда. Казалось бы — откуда ему там вообще взяться, этому витку, да ещё общему для двух трансформаторов? Это может быть, например, ось, на которую «нанизаны» оба тора, которая вместе с корпусом образует короткозамкнутый виток. Весьма удобное конструктивное решение, и его вполне можно применить, надо лишь разорвать цепь, заизолировав один из концов оси, например как на картинке:
Под гайки подложены изолирующие шайбы из стеклотекстолита, а на саму ось, в том месте, где она проходит через алюминиевый уголок, надета ПВХ трубочка.
Простой усилитель Василича
Для воспроизведения музыкальных файлов формата (FLAC) с высоким битрейтом (lossless) в составе домашнего медиа центра мною уже несколько лет используется простой (для самостоятельного изготовления) и весьма качественный усилитель мощности звуковой частоты, собранный по следующей схеме.
В УМЗЧ использована современная элементная база. На АС (сопротивлением 6 ом) усилитель развивает мощность до 30 Вт. Этого вполне достаточно для большинства жилых помещений. Коэффициент гармонических искажений не превышает 0,005%. Усилитель охвачен глубокой обратной связью в широком диапазоне частот. Коэффициент усиления определяется отношением сопротивления R8 к R5 и равен 7. При желании, его можно увеличить, изменяя номинал сопротивления R8 в большую сторону. УМЗЧ имеет высокую скорость нарастания сигнала. Частоты верхнего слышимого диапазона он воспроизводит без искажений, на слух очень прозрачно. Не превращает звук тарелок в шипение, а барабана в бубнение, как некоторые УМЗЧ, собиравшиеся мною на интегральных микросхемах типа TDA 1558 и LM 3886. Шумовая полка данного усилителя ниже — 120 dB (что также не достижимо для усилителей на микросхемах).
Для питания каждого из каналов усилителя был использован отдельный (не общий) блок питания без гальванической связи с общим проводом, что обеспечило защиту АС от постоянного тока. Трансформаторов может быть два, каждый мощностью по 60 — 80 Вт либо один мощностью 120 — 150 Вт с двумя вторичными обмотками по 40 В (отдельными для каждого канала). В своем компактном УМЗЧ (160х160х105 мм) я использовал один тороидальный трансформатор на 120 Вт. Выбран тороид потому, что он наиболее компактный, тихий и создает минимум помех. Схема БП приведена ниже.
В блоке питания могут использоваться любые выпрямительные диоды с максимальным током более 10 А и напряжением не ниже 100 В. Электролитические конденсаторы (по 2 на каждый канал) от 6800 до 15000 мкФ напряжением не ниже 50 В. Шунтирующие конденсаторы (С11 — С14) от 0,1 до 1,0 мкФ не электролитические (бумажные либо пропиленовые).
Для проектирования платы использовалась программа Sprint-layout. В связи с использованием СМД резисторов, которые установлены со стороны дорожек, плата получилась очень компактной (57х42 мм).
Две платы для УМЗЧ изготовлены по ЛУТ-технологии (с помощью лазерного принтера и утюга).
Фотографии простого усилителя Василича приведены ниже.
Усилитель прост в изготовлении, не требует сложных регулировок. В случае, если ток покоя оконечных транзисторов выходит из диапазона 100 — 200 мА необходимо подобрать резистор R14. С увеличением его номинала увеличивается ток покоя, с уменьшением — снижается. Полевые транзисторы на выходе усилителя обеспечивают отличную термостабилизацию без каких-либо дополнительных схемных решений. Правый и левый канал УМЗЧ не имеют общей земли. Даже входные разъемы не соединены между собой. Входной конденсатор С1 (от 0.22 до 1.0 мкФ) желательно поставить пропиленовый либо другой высококачественный, имеющий низкий уровень собственных шумов. Это обеспечит УМЗЧ минимальный уровень искажений. По этой же причине я отказался от регулятора громкости в самом усилителе. С регулировкой уровня сигнала прекрасно справляются медиа плееры и штатные средства операционной системы персонального компьютера.
Рекомендую усилитель для изготовления начинающим радиолюбителям.
Творческих успехов и приятного прослушивания музыки!
Хочу еще поделится практическим опытом. При значительном увеличении емкости входного конденсатора усилителя С1 (более 1.0 мкФ) и уменьшении конденсаторов С15 и С16 в БП ниже 6800 мкФ возможно возбуждение усилителя на низкой частоте. В моем случае возбуждение одного из каналов произошло при емкости конденсаторов БП 6800 мкФ. Это проблема была решена путем уменьшения С1 усилителя с 1.0 мкФ до 0.68 мкФ. Второй канал оказался более устойчив и таких изменений не потребовал.
↑ Схема лампового усилителя
В качестве основы была выбрана схема двухтактного усилителя на самых распространенных лампах — 6П14П. В качестве фазоинвертора — схема с дифкаскадом на 6Н23П, которые по мнению автора звучат лучше чем 6Н2П. Это решение навеяли комаровские «усилители с трансформаторами ТН». После выбора основных схемных решений встал вопрос: а что можно улучшить? Пришло на ум три улучшения.
↑ Улучшение фазоинвертора
Первое – это улучшение фазоинвертора. Поскольку фазоинверторы такого типа лучше работают либо с большими катодными сопротивлениями либо с генераторами стабильного тока, была выбрана схема с генератором тока. Для этого была добавлена еще одна лампа 6Н23П (по одному триоду в каждый канал) в качестве источника тока и добавлен еще один источник питания −100В.
↑ Кремневый стабилитрон в катоде
Вторым улучшением стала замена катодного сопротивления выходного каскада на кремневый стабилитрон. Это позволило отказаться от электролитического конденсатора в катодной цепи, так как его к тому-же рекомендуют ставить довольно качественный. Схема с фиксированным смещением не рассматривалась так как лампы 6П14П по отзывам его нелюбят, а EL84 у автора в наличии не имеется…
↑ Питание накалов ламп первых каскадов постоянным током
И, наконец, третьим улучшением стало питание накалов ламп первых каскадов постоянным током. Таким образом получилась вышеприведенная схема. Сопротивлением R7 производят балансировку фазоинвертора, а сопротивлением R3 устанавливают ток этого каскада. Более никаких регулировок не предусмотрено. Сопротивление обратной связи R9 в последствии увеличено со 100к до 300к. Это было сделано для уменьшения ООС и увеличении чувствительности усилителя. Стабилитроны D1, D2 расчитаны на ток 1А.
↑ Конструкция и детали
Усилитель собран на металлическом шасси и железа толщиной 1мм. С одной стороны шасси крепятся силовой и выходные трансформаторы. С другой – платы усилителей и кронштейн с платой выпрямителя анодного питания и дроссели фильтров. Весь усилитель в целом собран в сборном метеллическом корпусе из железа толщиной 0,6-0,7мм. Ниже приведены фотографии и рисунки печатных плат усилителя и блока питания. В отдельных файлах представлены печатные платы и развертки металлических конструкций в формате CorelDraw. Почти все детали на платах расположены вертикально для уменьшения занимаемой площади. Где какая деталь расположена – разобраться несложно. Электролитические конденсаторы в блоке питания лежат на плате и притянуты хомутиком из одножильного провода в изоляции. Для впаивания хомутика на плате предусмотрены две контактные площадки. Сопротивление R19 предусмотрено для более быстрого разряда конденсаторов фильтра – что предохраняет от ударов тока при наладке усилителя. Колпачков для анодных выводов выходных ламп у меня не нашлось. Поэтому были навиты пружинки из вязальных спиц украденных у жены…
Один тор хорошо, а два — лучше!
Изначально эту идею я где-то выловил. Если знаете автора-изобретателя — подскажите, пожалуйста! Всё очень просто: если взять два одинаковых тора, которые к тому же и нагружены хотя бы приблизительно одинаково, установить их спинка к спинке и подключить так, чтобы излучаемое каждым трансформатором магнитное поле было в противофазе к полю его соседа — магнитные поля от двух трансформаторов в большой степени взаимно компенсируются. Таким образом можно значительно снизить уровень помех просто слегка изменить конструктив.
Вот так уместились по два 150-ваттных тора в моноблоках, которые я собирал ещё в прошлом столетии:
Как проверить, что трансформаторы действительно подключены в противофазе: достаточно намотать тестовый виток (или несколько) на оба тора сразу — при правильно подключенных первичных обмотках на такой «общей» тестовой не должно быть напряжения. Полезно так же проверить «от обратного»: временно поменять фазу первичной обмотки одного из трансформаторов и убедиться, что тестовый виток развивает определённое напряжение.
Даже в случае неидеальной симметрии суммарный уровень магнитной помехи, излучаемой трансформаторами, будет значительно снижен.
