Простая и надёжная схема терморегулятора для инкубатора. схема термостат

Принципиальные основы отладки терморегулятора

Регулировка заключается в натяжении или ослаблении силовой пружины. Для этого надо выяснить, где находится винт силовой пружины, в каком направлении поворот ослабит температуру, а в каком увеличит для конкретной модели холодильника. Обычно вращение винта на пружине по часовой стрелке повышает температуру, а против часовой – понижает (один оборот приблизительно равен 5-6 °С).

Перед началом работы нужно вытащить прокладку между сильфоном и стенкой камеры (после окончания регулировки прокладка должна вернуться точно на место). Затем измеряется температура на полке испарителя при запущенном моторе-компрессоре и среднем температурном режиме. Спустя 3-3,5 часа снова замеряется температура. После сравнения начальной и конечной температур необходимо расслабить или затянуть силовую пружину (предварительно отключив холодильник от электрической сети).

Принцип работы

Принцип, по которому работают все регуляторы, – это снятие физической величины (температуры), передача данных на схему блока управления, решающего, что нужно сделать в конкретном случае.

Если делать термореле, то наиболее простой вариант будет иметь механическую схему управления. Здесь с помощью резистора устанавливается определённый порог, при достижении которого будет дан сигнал на исполнительный механизм.

Чтобы получить дополнительную функциональность и возможность работы с более широким диапазоном температур, придётся встраивать контроллер. Это же поможет увеличить срок эксплуатации прибора.

На данном видео вы можете посмотреть как самостоятельно изготовить терморегулятор для электрического отопления:

Датчик температуры LM35 в схеме термостата

Это простая, но в свою очередь очень точная схема термостата, которая может быть применена там, где необходим автоматический контроль температуры. Схема термостата управляет миниатюрным реле в соответствии с температурой измеренной температурным датчиком LM35.

Когда датчик температуры LM35 фиксирует  температуру выше, чем заданный уровень (уровень устанавливается резистором Р1), реле включается, а когда температура падает ниже заданной температуры, реле выключается.

Описание работы термостата на датчике LM35

Основой схемы является температурный датчик LM35, который имеет заводскую калибровку в градусах Цельсия с погрешностью 1%. У датчика линейная шкала зависимости Градус/Вольт. Выходное напряжение (контакт 2) изменяется с температурой от 0мВ (0С) до 1500мВ (+150C).

Это очень упрощает схему термостата, поскольку мы только должны создать точное опорное напряжение при помощи стабилитрона TL431 и точный блок сравнения на операционном усилителе LM358.

Переменный резистор (Р1) и резистор (R3) формируют переменный делитель напряжения, который устанавливает опорное напряжение от 0В до 1,62В.

Операционный усилитель (DA1.1) является буфером опорного напряжения, чтобы избежать влияния делителя. Компаратор (DA1.2) сравнивает опорное напряжение, установленный переменным резистором Р1, с выходным напряжением температурного датчика LM35 и решает, включить или выключить реле управления.

О включении  реле сигнализирует светодиод VD3. Транзистор VT1 можно заменить на КТ3107, КТ209, КТ501 и перед установкой желательно его проверить на исправность.

Настройка термостата

Калибровка достаточна, проста, нам понадобится всего лишь вольтметр. Подключите вольтметр к указанным на схеме точкам «А» и «В» и переменным резистором Р1 установите необходимое опорное напряжение. Не забудьте что 10мВ равен одному градусу Цельсия, то есть, к примеру, чтобы получить значение в 50 гр.С необходимо выставить 500мВ.

Принцип работы термостата

Достоверно известно, что средняя продолжительность работы качественного сильфона составляет 5 лет. Поэтому о десятилетней работе оборудования говорить нет смысла. Как известно, работа холодильника состоит из 4 фазовых состояний фреона, а именно:

  • Сжатия.
  • Конденсации.
  • Расширения.
  • Испарения.

Для того чтобы понять как фреон помогает получить низкую температуру рассмотрим процесс его преобразования более подробно.

Внутри испарителя, контура понижения температур фреон переходит в газообразное состояние, которое он с лёгкостью меняет в капиллярной трубке термореле. Как только изменится тепловое показание, температура станет меньше порога срабатывания, фреон, находящийся под давлением, изменяется на жидкость. Такое изменение состояний способствует резкому уменьшению давления, а, следовательно, распрямлению сильфона.

На этом этапе происходит замыкание контактов, аннуляция управляющего напряжения с термореле работы двигателя. Холодильник прекращает вырабатывать холод ровно пока не сработает реле температуры на активацию.

На этом этапе фреон преобразуется в пар, давление на сильфон резко увеличивается, что приводит к замыканию контактов на запуск двигателя бытовой техники.

Если температурное реле вышло из строя, то заменить его для мастера не составит труда. Для этого рекомендуется осуществлять замену элемента на ту же модель и тип. В противном случае, тепловое состояние холодильного оборудования будет разительно отличаться, а результат работы оборудования не сильно радовать.

Опытные мастера знают, что тепловое состояние реле можно подстроить. Таким образом, с достоинством выходят из положения, настраивая работу регулятора охладителя под пользователя.

Ручка управления, которую вращают для регулирования температуры, оказывает прямое воздействие на пружину термореле, а соответственно и на тепловое состояние агрегата.

Признаки поломки температурного реле

А так ли нужен нам регулятор температуры? Может причина поломки заключается совершенно в ином? Чаще всего признаки поломки термореле очевидны: ( См. также: Почему холодильник не морозит – что делать? )

  • холодильник работает без остановки и не отключается самостоятельно;
  • агрегат начинает сильно морозить в холодильном отсеке, там, где в нормальном режиме должна быть хоть и невысокая, но все же плюсовая температура;
  • рефрижератор самопроизвольно отключается и больше не подает никаких звуков.

Причиной каждой из этих неисправностей может быть регулятор температуры. Чтобы не тратить деньги на вызов специалиста, постараемся устранить поломку своими руками.

Холодильник не отключается самостоятельно

  • отключите рефрижератор от сети электропитания;
  • выньте из него все продукты и хорошо разморозьте;
  • передвиньте ручку термореле в положение «Max» или включите заморозку, если таковая имеется;
  • на среднюю полку холодильного отсека (не в морозилку) поместите термометр, лучше всего, если он будет иметь и отрицательную шкалу измерения;
  • включите холодильный агрегат (пустой, без продуктов);
  • подождите 2 часа, после чего быстро достаньте термометр и оцените его показания. На «градуснике» вы должны увидеть хотя бы 6–7˚С. Если это не так, ремонт неизбежен. А если термостат в вашем холодильнике электронный, то своими руками ремонт осуществить вряд ли получится.

Отключился и молчит

  • сломан терморегулятор;
  • перегорело реле пуска мотора;
  • сгорел двигатель холодильного агрегата.

Две последние причины, конечно, очень серьезные. Но нас сейчас интересует именно первая. Чтобы убедиться в том, что вам нужно заменить именно термореле, его необходимо проверить:

  • отключите холодильник от сети;
  • найдите место расположения термореле и снимите защитные кожухи;
  • внимательно осмотрите прибор.

Чаще всего регулятор температуры имеет три-четыре разноцветных провода. Один из них обычно желтого цвета с продольной зеленой полосой. Это заземление. Оно нам не понадобится, так что уберите его в сторону, чтобы случайно не зацепить. Все провода, которые подходят к корпусу термореле, замкните между собой напрямую. Если после включения холодильника в сеть вы услышите ровное гудение двигателя, значит, из строя вышел именно регулятор температуры и вам придется заменить его на новый. Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

  • оранжевый, красный или черный — соединяет термостат с мотором;
  • коричневый — ноль, провод, ведущий в розетку;
  • белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
  • полосатый желто-зеленый — заземление.

Снежная шуба в холодильной камере

Если вы обнаружили такую неприятность, причиной тому могут быть несколько факторов. Так что для начала нужно проделать все действия, описанные в первом пункте. Если показания термометра были +6˚С или меньше, быстро поворачиваем ручку настройки терморегулятора до момента отключения холодильника. Если рефрижератор отключился — все в порядке. Нет? Предстоит его замена. В том случае, когда холодильник отключился, оставляем его работать без продуктов не менее чем на 5–6 часов. После этого начинаем засекать промежутки времени между включением и отключением компрессора. У правильно работающего холодильного агрегата этот период должен составлять примерно 40 минут. Если у вас получилось меньше, немного «добавьте» холода, то есть поверните переключатель немного вправо, по часовой стрелке. Если все прошло хорошо, можно загружать продукты. Нет? Регулятор температуры придется все же заменить.

Признаки поломки температурного реле

А так ли нужен нам регулятор температуры? Может причина поломки заключается совершенно в ином? Чаще всего признаки поломки термореле очевидны: ( См. также: Почему холодильник не морозит – что делать? )

  • холодильник работает без остановки и не отключается самостоятельно;
  • агрегат начинает сильно морозить в холодильном отсеке, там, где в нормальном режиме должна быть хоть и невысокая, но все же плюсовая температура;
  • рефрижератор самопроизвольно отключается и больше не подает никаких звуков.

Причиной каждой из этих неисправностей может быть регулятор температуры. Чтобы не тратить деньги на вызов специалиста, постараемся устранить поломку своими руками.

Холодильник не отключается самостоятельно

  • отключите рефрижератор от сети электропитания;
  • выньте из него все продукты и хорошо разморозьте;
  • передвиньте ручку термореле в положение «Max» или включите заморозку, если таковая имеется;
  • на среднюю полку холодильного отсека (не в морозилку) поместите термометр, лучше всего, если он будет иметь и отрицательную шкалу измерения;
  • включите холодильный агрегат (пустой, без продуктов);
  • подождите 2 часа, после чего быстро достаньте термометр и оцените его показания. На «градуснике» вы должны увидеть хотя бы 6–7˚С. Если это не так, ремонт неизбежен. А если термостат в вашем холодильнике электронный, то своими руками ремонт осуществить вряд ли получится.

Отключился и молчит

  • сломан терморегулятор;
  • перегорело реле пуска мотора;
  • сгорел двигатель холодильного агрегата.

Две последние причины, конечно, очень серьезные. Но нас сейчас интересует именно первая. Чтобы убедиться в том, что вам нужно заменить именно термореле, его необходимо проверить:

  • отключите холодильник от сети;
  • найдите место расположения термореле и снимите защитные кожухи;
  • внимательно осмотрите прибор.

Чаще всего регулятор температуры имеет три-четыре разноцветных провода. Один из них обычно желтого цвета с продольной зеленой полосой. Это заземление. Оно нам не понадобится, так что уберите его в сторону, чтобы случайно не зацепить. Все провода, которые подходят к корпусу термореле, замкните между собой напрямую. Если после включения холодильника в сеть вы услышите ровное гудение двигателя, значит, из строя вышел именно регулятор температуры и вам придется заменить его на новый. Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

  • оранжевый, красный или черный — соединяет термостат с мотором;
  • коричневый — ноль, провод, ведущий в розетку;
  • белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;
  • полосатый желто-зеленый — заземление.

Снежная шуба в холодильной камере

Если вы обнаружили такую неприятность, причиной тому могут быть несколько факторов. Так что для начала нужно проделать все действия, описанные в первом пункте. Если показания термометра были +6˚С или меньше, быстро поворачиваем ручку настройки терморегулятора до момента отключения холодильника. Если рефрижератор отключился — все в порядке. Нет? Предстоит его замена. В том случае, когда холодильник отключился, оставляем его работать без продуктов не менее чем на 5–6 часов. После этого начинаем засекать промежутки времени между включением и отключением компрессора. У правильно работающего холодильного агрегата этот период должен составлять примерно 40 минут. Если у вас получилось меньше, немного «добавьте» холода, то есть поверните переключатель немного вправо, по часовой стрелке. Если все прошло хорошо, можно загружать продукты. Нет? Регулятор температуры придется все же заменить.

Принципиальные основы отладки терморегулятора

Регулировка заключается в натяжении или ослаблении силовой пружины. Для этого надо выяснить, где находится винт силовой пружины, в каком направлении поворот ослабит температуру, а в каком увеличит для конкретной модели холодильника. Обычно вращение винта на пружине по часовой стрелке повышает температуру, а против часовой – понижает (один оборот приблизительно равен 5-6 °С).

Перед началом работы нужно вытащить прокладку между сильфоном и стенкой камеры (после окончания регулировки прокладка должна вернуться точно на место). Затем измеряется температура на полке испарителя при запущенном моторе-компрессоре и среднем температурном режиме. Спустя 3-3,5 часа снова замеряется температура. После сравнения начальной и конечной температур необходимо расслабить или затянуть силовую пружину (предварительно отключив холодильник от электрической сети).

Как сделать?

Инструкции для изготовления терморегулятора своими руками основаны на строгом следовании выбранной схеме, в соответствии с которой необходимо соединить все составляющие в единое целое. Например, электронная схема для инкубатора собирается по следующему алгоритму:

  • Изучить изображение (лучше распечатать и положить перед собой).
  • Найти необходимые детали, в том числе корпус и плату (подойдут старые от счетчика).
  • Начать с “сердца” – интегрального усилителя К140УД7/8, подключив его с положительно заряженным обратным действием, что даст ему функции компаратора.
  • Подключить на место “R5” отрицательный резистор ММТ-4.
  • Присоединить выносной датчик с помощью экранизированной проводки, причем длина шнура может быть не более метра.
  • Для управления нагрузкой включить в схему тиристор VS1, установив его на радиатор небольших размеров, чтобы обеспечить соответствующую теплоотдачу.
  • Настроить остальные элементы цепи.
  • Подключить к блоку питания.
  • Проверить работоспособность.

Как искать неисправность не выключающегося холодильника

Поставьте в отсек маленький стакан с водой комнатной температуры и запаситесь терпением. Допускается использовать блюдце

Обратите внимание, что в холодильниках с NoFrost климат в отсеках крайне сухой. Слой воды берите не малый, иначе результат сложно заметить

Если в холодильном отсеке температура явно ниже нуля, проверяем установки термостата и удостоверяемся, что отклонений нет. Бывает, гости изменили либо дети. Итак, в холодильной камере лед, настройки обычные. Значит, с фреоновым контуром порядок, зато неисправны термостат или реле пускозащитное. Скорее первое, нежели второе. Как проверить? Легко и просто, разворачивайте холодильник.

Взаимозаменяемость термостатов для холодильника

Существует 2 основных вида устройства:

  1. Механические. Выпускает Орловский завод (c буквенной маркировкой ТАМ), итальянская фирма RANCO (от К-50 до К-59), датская компания Danfoss. Стоимость и качество последних гораздо выше.

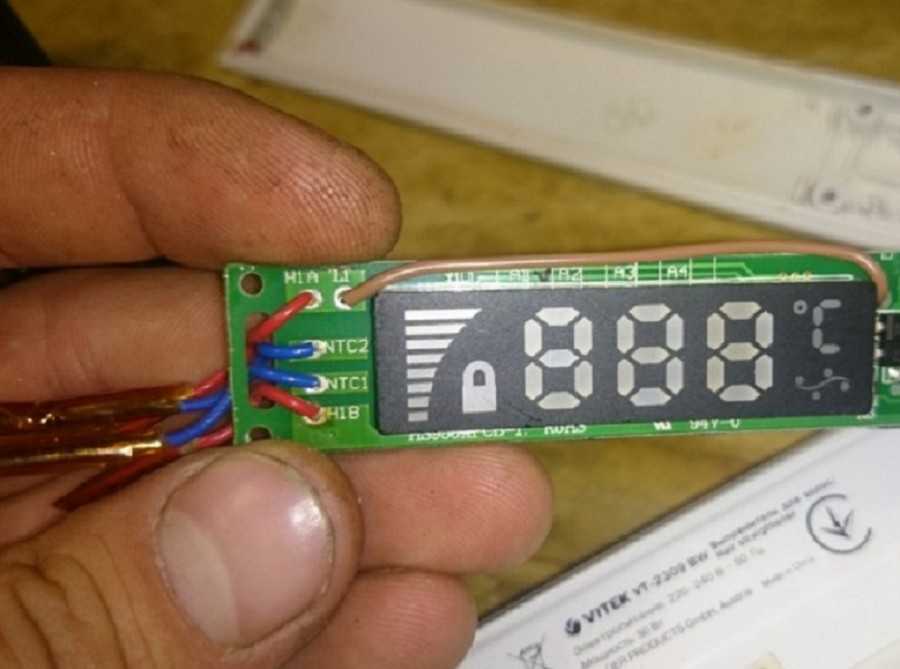

  2. Электронные (устанавливают в агрегатах с системой Ноу Фрост).

Механические терморегуляторы стоят в старых моделях холодильников, их можно заменить приборами второго вида. Если же цена для вас высока, то при поломке устройства купите аналог.

Тип холодильного оборудования Модель неисправного терморегулятора Аналог
Однокамерный Т-110, Т-111, Т-112 ТАМ-112, ТАМ-113
Двухкамерный ТАМ-125

ТАМ-133

К56-L1955

К59, Danfoss 077B6

Морозильная камера
ТАМ-145
K56-L1916,

K56-L1954

Работа термореле холодильника

Подробно рассмотрели принцип действия сильфона неспроста. Несмотря на засилье электроники, термореле продолжают оснащаться проверенным элементом. Отсутствует необходимость установки блоков питания, формирующих пониженные напряжения.

Долговечность выходит сомнительная, быть может, дело определено точностью, надежностью. Считаем, ответ касается области унификации. Холодильник работает, формируя четыре фазовых состояния фреона:

  1. Сжатие;
  2. Конденсация;
  3. Расширение;
  4. Испарение.

Помогает получить низкие температуры. Устройство термореле холодильника предусматривает использование фреона. Почему? Раз фреон становится газом внутри испарителя контура охлаждения, легко изменит агрегатное состояние внутри капиллярной трубки термореле, которое, упоминали, сформировано двумя компонентами (см. выше). Повременили указать, система заполнена хладагентом, полностью герметична. Трубка запаяна со свободного конца, внутри находится фреон под давлением, позволяющим становиться жидкостью, только температура испарителя упадет ниже порога срабатывания. Вызывает ударное понижение давление системы, сильфон распрямляется.

Замыкаются нужные контакты, снимается управляющее напряжение реле запуска двигателя компрессора. В результате холодильник останавливается, температура перестает понижаться. Состояние сохраняется, пока не будет пройден порог срабатывания термореле на включение. Фреон внутри становится паром, давление на сильфон повышается, гофр сжимается, замыкаются контакты управляющей обмотки устройства запуска двигателя компрессора. Холодильник включается, работает, пока не будут достигнуты заданные параметры.

Теперь пара замечаний о работе термореле. Выше упоминалось, измеряется температура испарителя. Как это происходит? Мы поражены длиной чувствительной трубки. Неимоверная протяженность, при необходимости достает до пола. Весь фреон задействован процессом? Изменение агрегатного состояния происходит на самом кончике с захватом относительно небольшого участка, непосредственно прилегающего к испарителю. Обеспечивается надежный контакт. Обычно используется клей, сверху заделывается герметиком. Лишние витки герметичной трубки укладываются в междустенное пространство. Ведется установка нового термореле холодильника – взамен сломавшегося.

Замена термореле для холодильника под силу большинству мастеров, замечен нюанс. Новое термореле для холодильника аналогично старому типу. В противном случае результат сильно отличается от ожидаемого. Отдельные термореле для холодильников предоставляют возможность подстройки. Опытным мастерам удается решить ситуацию с честью. На поломку термореле нередко указывает факт: температура холодильника близко не соответствует заданной. Вывернув ручку регулятора в положение Выключено, напрасно ждем услышать характерный щелчок, издаваемый исправным термореле. Однако фактор нехарактерен полностью электронным устройствам, рассмотренным ниже.

Управляющая ручка, которую крутим-перещелкиваем для регулировки температуры, непосредственно воздействует на пружину термореле холодильника. Недостаток механических сильфонов в сложности обеспечения тонкой регуляции. Выставление режимов производится ступенями. Например, отечественные термореле для холодильников марки ТАМ поддерживают один-два режима. Вызвано сложностями подстройки пружины.

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Но у таких сенсоров есть существенный недостаток: их довольно сложно откалибровать, то есть «привязать» к определенным значениям температуры, из-за чего точность самодельного терморегулятора оставляет желать лучшего.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Таким образом, собирая терморегулятор на базе LM335, пользователь избавляется от необходимости подбирать методом проб и ошибок эталонное напряжение, при котором прибор обеспечит требуемую температуру.

Его можно рассчитать, используя несложную формулу:

V = (273 + T) x 0.01,

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Как настроить и отрегулировать термостат холодильника

Настройка электронных термостатов осуществляется для всех камер. Требуемая температура для холодильной находится в диапазоне 4–6°С выше нуля, в морозильной оптимальное значение – 18°С ниже нуля.

Для регулировки механического термореле, его ручку устанавливают в положение, показывающее значение от 2 до 3,5.

В случае использования терморегулятора, работающего уже долгое время, зачастую требуется индивидуальный подход. Так, регулировка термостата холодильника обычно осуществляется регулировочными винтами, в паре установленных на корпусе реле. Вращение одного из них смещает температурный диапазон срабатывания регулятора.

Схема термостатов

Простой электронный прибор

Для более точной работы автоматического регулятора температуры без электронных комплектующих не обойтись. Самые простые терморегуляторы работают по схеме на основе реле.

Основными элементами такого устройства являются:

  • пороговая схема;
  • индикаторное устройство;
  • датчик температуры.

Схема самодельного термостата должна реагировать на повышение (понижение) температуры и включать исполнительное устройство или приостанавливать его работу. Для реализации самой простой схемы следует использовать биполярные транзисторы. Термореле сделано по типу триггера Шмидта. Терморезистор будет выполнять функцию датчика температуры. Он будет изменять сопротивление в зависимости от температуры, которая настраивается в общем блоке управления.

Но кроме терморезистора, термодатчиком могут выступать:

  • термисторы;
  • полупроводниковые элементы;
  • термометры сопротивления;
  • биметаллические реле;
  • термопары.

Перед началом работ нужно определиться с температурным диапазоном устройства, а также его мощностью. Нужно учитывать, что для холодильника будут применяться одни комплектующие, а для отопительного оборудования — другие.

Устройство из трёх комплектующих

Из инструментов понадобится паяльник, но если его нет или недостаточно опыта работы, то можно использовать и беспаечную плату.

Схема состоит из трёх элементов:

  • силовой транзистор;
  • потенциометр;
  • термистор, который будет выполнять функцию датчика температуры.

Термодатчик (термистор) реагирует на повышение градусов, в связи с этим вентилятор будет включаться.

Для регулировки устройства сначала необходимо выставить данные для вентилятора в выключенном положении. После чего нужно включить компьютер и подождать когда он нагреется до определённой температуры, чтобы зафиксировать момент включения вентилятора. Настройка совершается несколько раз. Это позволит убедиться в эффективности работы.

Регуляторы температуры для отопительных систем

При изготовлении и установке терморегулятора с датчиком температуры воздуха своими руками для отопительных систем необходимо точно откалибровать верхнюю и нижнюю черту. Это позволит избежать перегрева оборудования, что может привести к выходу из строя всей системы в лучшем случае. В худшем перегрев оборудования может привести к его взрыву и возможному летальному исходу.

Для этих целей понадобится прибор для измерения силы тока. С помощью чертежей и схем можно сделать наружное оборудование для регулировки температуры твердотопливного котла. Для работы можно использовать схему К561ЛА7. Принцип функционирования заключается в той же способности терморезистора уменьшать или увеличивать сопротивление при определённых температурных условий. Нужные показатели можно задать с помощью резистора переменного тока. Сначала напряжение подаётся на инвертор, а потом передаётся на конденсаторы, которые соединены с триггерами и контролируют их работу.

Принцип действия прост. При понижении градусов напряжение в реле возрастает. Если значение будет меньше нижних граничных показателей, вентилятор автоматически выключается.

Напаивать элементы лучше на слепыше. В качестве блока питания можно использовать устройство, которое работает в пределах 3−15 В.

Любое самодельное устройство, установленное на отопительную систему, может привести к выходу её из строя. Кроме этого, такие действия могут запрещаться службами государственного контроля. К примеру, если в доме установлен газовый котёл, то такое дополнительное оборудование может быть изъято газовой службой. В отдельных случаях даже выписываются штрафы.

Цифровое оборудование

В качестве основной микросхемы используется PIC16F628A. С помощью такой схемы можно управлять различными устройствами электронного типа.

Принцип работы тоже не является очень сложным. К трёхзарядному индикатору с общим катодом подаются значения заданной (необходимой) температуры и существующей на данный момент.

Чтобы задать нужную температуру, в микросхеме есть два элемента sb1 и sb2, к которым в последующем припаиваются механические кнопки. Первый элемент служит для уменьшения температуры, а второй для увеличения.

Установка значения гистерезиса выполняется с одновременным нажатием при настройке кнопки sb3.

При самодельном изготовлении устройств важно не только правильно спаять и изготовить схему, но и разместить устройство на оборудовании в правильном месте. Сама плата должна быть защищена от попадания влаги и пыли, во избежание появления короткого замыкания, а соответственно выхода из строя устройства

Изоляция всех контактов также играет очень важную роль.

Описание работы термостата для холодильника

Как известно температура хранения пищевых продуктов в холодильной камере должна быть +2…8 градусов Цельсия. Рабочая температура холодильника +5 градусов.

Электронный терморегулятор для холодильника характеризуется двумя параметрами: температура запуска и остановки (либо средняя температура плюс значение гистерезиса) компрессора. Гистерезис необходим для предотвращения слишком частого включения компрессора холодильника.

В данной схеме предусмотрен гистерезис в 2 градуса при средней температуре в 5 градусов. Таким образом, компрессор холодильника включается, когда температура достигнет + 6 градусов и отключается при снижении ее до + 4 градусов.

Этот температурный интервал достаточный для поддержания оптимальной температуры хранения продуктов, и при этом он обеспечивает комфортную работу компрессора, предотвращая его чрезмерный износ

Это особенно важно для уже старых холодильников, использующих термореле для запуска двигателя

Электронный термостат является подходящей заменой оригинального термостата. Терморегулятор считывает температуру с помощью датчика, сопротивление которого меняется в зависимости от изменения температуры. Для этих целей довольно часто используют термистор (NTC), но проблема заключается в его низкой точности и необходимости в калибровке.

Для обеспечения точной установки контролируемой температуры и избавления от многочасовой калибровки, в данном варианте термостата для холодильника был выбран датчик температуры LM35. Он представляет собой интегральную схему, линейно откалиброванную в градусах Цельсия, с коэффициентом 10 мВ на 1 градус Цельсия. В связи с тем, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Поэтому сигнал с выхода датчика можно контролировать с помощью простой схемы состоящей всего из двух транзисторов.

Так как выходное напряжение слишком мало, чтобы открыть транзистор VT1, датчик LM35  включен как источник тока. Его выход нагружен резистором R1 и поэтому сила тока на нем  изменяется пропорционально температуре. Этот ток влечет падение на резисторе R2. Падение напряжения управляет работой транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, реле К1 включается, чьи контакты подключены вместо контактов старого термостата.

Резистор R3 создает положительно обратную связь. Это добавляет небольшой ток к сопротивлению R2, который сдвигает порог и тем самым обеспечивает гистерезис. Обмотка электромагнитного реле должна быть рассчитана на 5…6 вольт. Контактная пара реле должна выдерживать необходимый ток и напряжение.

Датчик LM35 расположен внутри холодильника в подходящем месте. Сопротивление R1 припаивается непосредственно к датчику температуры, что в свою очередь позволяет соединить LM35 с монтажной платой всего двумя проводами.

Стенд для пайки со светодиодной подсветкой
Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…

Подробнее

Провода соединяющие датчик могут внести в схему помехи, поэтому для подавления помех добавлен конденсатор С2. Схема работает от источника питания 5 вольт построенного на стабилизаторе 78L05. Потребление тока главным образом зависит от типа используемого реле. Блок питания должен быть надежно изолированы от сети.

Большим преимуществом этой схемы является то, что она начинает работать сразу при первом запуске и не нуждается в калибровке и настройке. Если возникнет необходимость немного изменить уровень температуры, то это можно сделать путем подбора сопротивлений R1 или R2. Сопротивление R3 определяет величину гистерезиса.
