Самодельные сенсорные выключатели света

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний. Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.

Как подключить сенсорный выключатель света

При установке изделия нужно правильно выбрать местоположение. Производитель диктует правила по месту монтажа. Прибор с пультом удаленного управления должен располагаться в видимом месте с комнаты отдыха. Механизмы, чувствительные к повышению или понижению температуры, нужно располагать вдали от радиаторов отопления.

Схемы подключения для светодиодных ламп могут разниться. В процессе работ по подключению следует отключить подачу электроэнергии. Нужно изолировать все провода.

Для монтажа накладных моделей нужно делать углубление в стене. Установку можно осуществить без подключения специалистов.

Правила подключения

Установка производится по схеме для клавишных устройств. Чаще всего на задней панели есть 2 терминальных контакта. Один для нагрузки, другой входной. Целесообразная коммутация в системе прибора производится по фазной линии. На вход направляется проводник, на выходе снимается напряжение для нагрузки.

Устройство может иметь несколько независимым участков. Тогда количество терминалов для подключения возрастает. Чтобы ориентироваться, нужно пользоваться классической схемой. Размещение осуществляется в традиционных подрозетниках. Фиксация шасси производится надежными винтами.

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

• емкостные;
• оптико-акустические;
• с пультом управления;
• с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

  Основные виды коронок для сверления бетона

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.

Как подключить сенсорный выключатель

Чтобы в будущем устройство оправдало ожидания владельца, нужно его правильно выбрать. Для этого нужно учесть:

1. Сколько источников света будет подключено к выключателю.
2. Учитывать температуру и количество влаги в помещении.
3. Будут ли подключаться к выключателю еще какие-то приборы, например, датчик температуры.

Виды сенсорных выключателей

Существует много разновидностей сенсорных выключателей. Подробней о каждом:

1. Сенсорный выключатель с пультом. Данный вид выключателя позволяет выключать/включать свет при помощи пульта и прикосновения. Радиус действия пульта 30 м.
2. Емкостный сенсорный выключатель срабатывает при легком прикосновении ладони. Последние разработки сенсорных выключателей позволяют даже не прикасаться к самому выключателю. Достаточно провести ладонью на расстоянии 3-4 см, и выключатель срабатывает.
3. Сенсорный выключатель с таймером. Данный вид сенсорного выключателя очень удобен и хорошо помогает экономить электроэнергию. Свет выключается через то время, которое установили на таймере.
4. Сенсорный бесконтактный выключатель. Он реагирует на звук, голос, изменения температуры, движение в помещение. Очень удобен и также экономит электроэнергию.

На каждом из данных видов сенсорных выключателей можно установить диммер. Он позволяет регулировать интенсивность освещения в помещении, что тоже экономит электроэнергию.

Устройство автоматического выключателя

Сенсорный выключатель состоит из трех главных частей. Его строение не зависит от его вида. Первая часть — это декоративная лицевая пластина. Она реагирует на прикосновение, приближение пальцев.

Вторая часть — это датчик, вид которого зависит от вида выключателя. Он отвечает за передачу информации от лицевой пластины, которая принимает сигнал, к третей части.Третья коммутационная часть. Она преобразует сигнал в электрический.

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

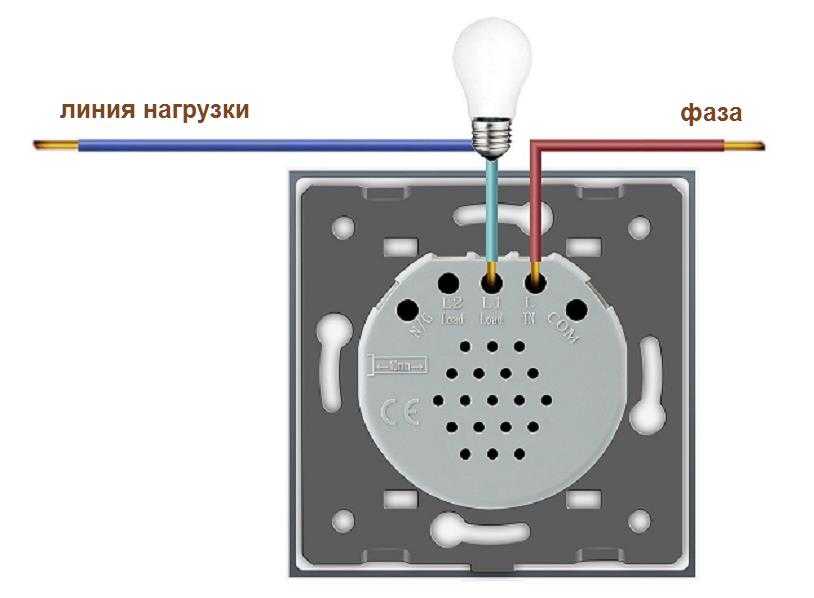

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Модели для монтажа светодиодной подсветки

Сенсорные выключатели для светодиодных лент, профилей также называют «диммерами». Они применяются и с другими устройствами, рассчитанными на питание от 12 В. Диммеры позволяют не только включать или выключать отрезок светодиодной ленты, но и настраивать яркость. Электронные устройства чаще всего бывают с сенсорным управлением. Их иногда включают в схемы устройства интерьерного LED-освещения для:

• Обустройства подъездов, лестничных пролетов
• Подчеркивания стиля дизайна квартиры
• Оборудования системы «Умный дом»

Многие из них не рассчитаны на 220 вольт, поэтому для бра и люстр нужно подключить отдельные устройства.

Сенсорный выключатель

Подписка на рассылку

Сенсорные выключатели относительно недавно появились на рынке электрооборудования и пока еще мало знакомы большинству российских потребителей

Они привлекают внимание оригинальным дизайном и вызывают множество вопросов, самый популярный из которых как подключить сенсорный выключатель к сети

Сенсорный выключатель состоит из корпуса с электронной платой и сенсорного элемента, прикрытого стеклянной лицевой панелью со световой индикацией: при включении зона сенсора подсвечена красным цветом, при отключении меняется на голубую подсветку. Сенсор реагирует на легкое прикосновение к лицевой панели, сигнал от него передается в полупроводниковую схему управления, преобразуется в электрический импульс, который усиливается до определенной величины и замыкает/размыкает электрическую цепь.

Для удобства некоторые модели оснащены пультом дистанционного управления, для экономии электроэнергии таймером или диммером (устройством для плавной регулировкой яркости светодиодов и ламп накаливания).

Стильные и легкие в управлении сенсорные выключатели света современная альтернатива механическим выключателям:

• они эффективно работают с любыми электрическими лампами – накаливания, люминесцентными, светодиодными; • имеют больший срок службы по сравнению с классическими из-за отсутствия подвижной контактной части; • электробезопасны для человека за счет гальванической развязки сенсора и питающей сети или встроенного в схему высокоомного резистора; • защищены от влаги – надежно работают в «мокрых» зонах дома (в ванной комнате, санузлах, на кухне); • многофункциональны – могут управляться дистанционно, программироваться на автоматическое включение.

1. Перед началом работ необходимо отключить питание электросети во вводном элетрощитке. 2. Подготовить место для установки (закрепить подрозетник в отверстии в стене, подвести от распределительной коробки входящий фазный проводник питающего кабеля и отходящий фазный проводник, идущий к осветительному прибору) или демонтировать старый выключатель. 3. Предварительно зачистить концы жил на 4–5 мм, многопроволочный проводник оконцевать наконечниками НШВИ. 4. С сенсорного выключателя снять лицевую панель – аккуратно поддеть тонкой отверткой. 5. Ослабить винты клемм на задней панели устройства, подключить провода к соответствующим клеммам, затянуть винты с небольшим усилием: • к клемме L (L-IN) → фазную жилу кабеля питания; • к клемме L1 (L1-LOAD) → отходящий к осветительному прибору провод нагрузки. В двух- и трехлинейных сенсорных выключателях провода нагрузки подключаются к клеммам L1, L2, L3. Клемма COM (информационный провод) служит для подключения проходных и перекрестных переключателей и управления освещением из двух и более мест, например, в длинных коридорах или на лестницах. 8. Установить выключатель в подрозетник, закрепить боковыми винтами. 9. Установить лицевую панель – легкий щелчок свидетельствует о фиксации панели. 10. Включить автомат на вводном щитке, выждать одну минуту, которая необходима для самонастройки сенсора. 11. Протереть сухой тканью сенсорную панель, легко касаясь сенсора, проверить включение и выключение осветительного прибора.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Чем отличается сенсорный выключатель Livolo?

Наряду с возможностями дистанционного включения и отключения световых электроприборов должны применяться специальные настенные выключатели, которые немного отличаются от традиционных моделей с рычагом. При использовании пульта управления может возникнуть проблема с тем, что пультом пользователь отключил свет, а рычаг на выключателе остался висеть в состоянии включения. Для устранения таких неприятных ошибок и для общего расширения конфигурационных возможностей бытовых приборов используются современные устройства, такие как сенсорный выключатель Livolo.

Особенности выключателя

Чтобы понять, есть ли реальная необходимость в установке такого оборудования, перед выбором и приобретением понравившейся модели каждому пользователю следует изучить возможности, которые предлагает компания Ливоло. Сенсорные выключатели это производителя умеют:

дистанционно выключать и включать освещение, что особенно важно в тех случаях, когда сам выключатель находится слишком высоко, либо в таком труднодоступном месте, что его сложно будет достать детям или людям с ограниченными возможностями;
управлять яркостью освещения, если установленные лампочки и прочие осветительные элемент включают в себя подобные диммирующие свойства;
комбинировать различные функции проходных выключателей.

Одной из основных черт приборов Livolo является их дизайн, который выполнен в довольно современно минималистском стиле. Основным материалом корпуса является стекло, которое способно дополнить любой наличествующий интерьер квартиры или загородного умного дома. При этом все важные механизмы и электроника надежно скрыты под корпусом, а срабатывание основного алгоритма включения или отключения света возможно при очень легком касании к сенсорной панели.

Как выбрать подходящую модель по маркировке?

При выборе следует внимательно отнестись к тому, как называется приобретаемое устройство. Дело в том, что подобный сенсорный проходной выключатель может иметь некоторые дополнительные значения: «1», «1+1» или «1+1+1». В зависимости от количества единиц будет различаться количество управляемых сенсорных панелей на выключателях.

Также могут встретиться марки, вроде «2», «2+2» или даже «2+2+2+2». Они также указывают на различные вариации конфигурационных зон, причем эти сочетания могут быть абсолютно разными, ведь данный производитель делает все, чтобы закрыть любые потребности своих клиентов.

Что входит в сенсорный выключатель?

Производимый Livolo сенсорный выключатель, обзор которого не может обойтись без разбора некоторых основных деталей данного прибора, включает в себя сразу несколько интересных конструкционных решений. Здесь, например, используется особенное закаленное стекло, которое одновременно обеспечивает высокий уровень износостойкости, а также довольно профессионально защищает саму поверхность выключателя от влаги.

Сенсорная зона устройства может иметь специальную подсветку, которая, в зависимости от состояния включения, будет гореть красным или голубым цветом. Работают такие устройства с любыми лампами: накаливания, энергосберегающими, светодиодными (лампами и лентами).

Установить у себя дома такое оборудование довольно просто, зачастую даже легче, чем аналогичные традиционные выключатели. Как правило, производитель дает вместе с комплектом и гарантией специальную понятную инструкцию по эксплуатации, которая включает в себя также и разъяснение о том, как пользоваться дополнительным пультом управления.

голоса

Рейтинг статьи

Устройство и принцип работы сенсорного выключателя

Электронный механизм предназначен, как и его предшественник – клавишный выключатель, для включения и выключения освещения. На внешний вид – это панель из кристаллического стекла с нанесенной разметкой. Дизайн изделия может быть разным и зависит от фирмы-производителя, типа конструкции. Но технологическая начинка у всех моделей одинакова и представляет собой полупроводниковую схему.

В состав коммутационного электронного устройства входят три основных элемента: • блок управления; • диодный преобразователь; • коммутатор.

Контролер, он же управляющий механизм, находится за панелью, сделанной из электрохромного вещества. Это чувствительная деталь настроена на разные типы воздействия – механический (касание пальцем или движение), акустический (например, хлопки или звук приближения), фотоэффект (реакция на свет), инфакрасный (тепловой).

Как работает сенсорный выключатель света?

Все виды управляющих сигналов поступают в электронный трансформатор, преобразующий разные формы колебаний в электрический импульс. На коммутационном участке происходит мгновенное изменение параметров, заключающееся в замыкании, размыкании цепи. Но возможно и плавное регулирование нагрузки, поступаемой к потребителю. Так работают сенсорные выключатели света с диммером.

Ток в приборе регулируется управляющей микросхемой, в отличие от механических конструкций. В них для переключения используются движущиеся контакты. В электронике применяется способ каскадного расположения усилителей. После сенсорного приемника размещается транзистор с высоким уровнем чувствительности, но небольшой мощностью. Следующий полупроводник имеет мощность, достаточную для создания повышенной нагрузки. Кроме механического способа передачи нагрузки, применяется оптическая оптопара или беспроводные технологии в радиодиапазоне типа BlueTooth или Wi-Fi.

Магниточувствительные датчики

Эти выключатели применяются для осуществления контроля положения. Датчики срабатывают при приближении магнита, который расположен на движущейся части механизма. Такие устройства обладают расширенным температурным диапазоном (от -60 до +125 градусов по Цельсию). Подобная функциональность позволяет автоматизировать большое количество сложных производственных процессов.

Бесконтактный датчик температуры магниточувствительного типа применяют:

— на химических и металлургических производствах;

— в районах Крайнего Севера;

Свое применение они находят в охранных системах зданий, а также для автоматического открывания окон и входных дверей.

Самыми современными и быстродействующими являются магниточувствительные датчики, работающие на эффекте Холла. Они не подвержены механическому износу, так как обладают электронным выходным ключом. Ресурс таких датчиков практически неограничен. В связи с этим их применение является выгодным и практичным решением задач по измерению числа оборотов вала, фиксации расположения быстро движущихся объектов и т. д.

При измерении уровня жидкостей широко применяют поплавковые магниточувствительные датчики. Они являются оптимальным вариантом для определения необходимых показателей из-за недорогой цены и простоты конструкции.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.
