Радиомикрофон на одном транзисторе

Печатная плата

Печатную плату для радиомикрофона можно изготовить по чертежу,показанному на рис.3, из двустороннего фольгированного стеклотекстолита толщиной 1 …1,5 мм. На ней монтируют все детали, кроме микрофона, батареи питания и выключателя SA1.

Плата рассчитана на установку постоянных резисторов МЛТ 0,125, керамических конденсаторов КМ (С1, С5) и КД (С6, С7), оксидных конденсаторов К53-1, К53-1А (С2, С3) и К53-5 (С4), малогабаритного кварцевого резонатора в герметизированном металлическом корпусе (его приклеивают к плате в лежачем положении) и малогабаритных унифицированных дросселей ДМ-0,1.

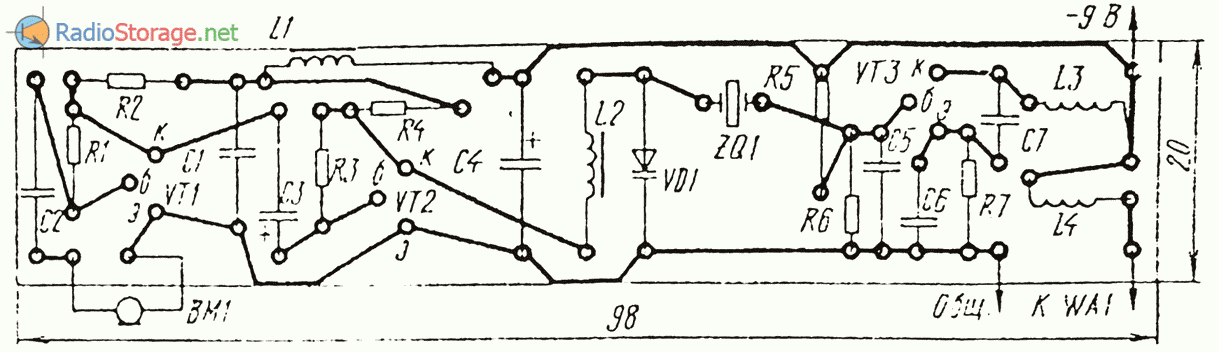

Рис. 3. Печатная плата для схемы УКВ радиопередатчика.

Фольгу со стороны деталей используют в качестве общего провода и экрана, выводы деталей, подлежащие соединению с общим проводом, припаивают и к соответствующему печатному проводнику, и к фольге-экрану.

С кромок отверстий под все остальные выводы фольгу во избежание замыканий удаляют зенковкой сверлом примерно вдвое большего диаметра.

Микрофонный усилитель на элементах T1 и T2 усиливает сигнал с электретного микрофона ВМ1 до уровня, обеспечивающего заданную девиацию частоты. Транзисторы включены по схеме с общим эмиттером и обратной связью по напряжению.

Емкость конденсаторов С2 и С4 применены не стандартные, а меньше обычной, что поднимает высокие частоты звукового сигнала и повышает разборчивость речи.

Необходимую девиацию, а значит, и громкость задаем регулировкой резистора R2.С движка построечного резистора R2 усиленный сигнал подается на второй каскад усиления. Со второго каскада сигнал подается на варикап, осуществляющий ЧМ модуляцию сигнала. В качестве варикапа применен миниатюрный высокодобротный варикап из ТВ -тюнеров. Частотная модуляция производится изменением емкости в цепи кварца в зависимости от поданного на него напряжения. В состоянии покоя на варикап подается половина напряжения питания. Кварцевый резонатор возбуждается в задающем генераторе на основной частоте 13,56 МГц.

С эмиттера транзистора T3 частотно-модулированный сигнал размахом, почти равным напряжению питания, подается на умножитель T4. Контур L2, С9 настроен на частоту 94,92 МГц, выделяя седьмую гармонику задающего генератора. Через конденсатор С10 ВЧ-колебания с контура передаются антенне.

Данная схема задающего генератора обладает определенными преимуществами. В ней стабильно работают даже малоактивные кварцы. Большая разница частот задающего генератора и умножителя снижает влияние излучения выходного контура на работу генератора.

Кварц — на 13,56 МГц в металлическом корпусе. Частоты могут отличаться, но 7-я гармоника должна попадать в FM диапазон на свободную частоту.

Катушка L2 намотана посеребряным проводом 0,6 мм на оправке диаметром 3 мм и содержит 10 витков с отводом от середины. Дроссели L1 — SMD. Конденсаторы — керамические SMD. Антенна- кусок провода 0,5 метра.

Радиомикрофон выполнен на двусторонней печатной плате. Вторая сплошная сторона является общим проводом и одновременно экраном. В отмеченных местах слои соединяются перемычками. В точках подключения выводных компонентов сверлом удаляется часть фольги второго слоя. Всю конструкцию после окончания настройки можно залить герметиком или полиэтиленовым клеем.

Настройка
Изначально она начинается с микрофонного усилителя. Ток потребления и напряжения устанавливаются номиналами резисторов R3, R5. Высокоомными телефонами контролируют прохождение звукового сигнала на коллекторе C2.

ВЧ-пробником или осциллографом проверяют работу задающего генератора в точке соединения конденсаторов С6, С7, С8. Ток потребления генератора — 2…3 мА.

Контур L2, С9 настраивают в резонанс, сдвигая и раздвигая витки катушки L2 и подстраивая С9. Окончательную подстройку контура можно провести, ориентируясь на дальность работы радиомикрофона. Подбором резистора R10 устанавливают ток, потребляемый умножителем, порядка 10…15 мА.

Завершают налаживание, устанавливая резистором R2 необходимую громкость. Следует ожидать, что она будет несколько ниже громкости FM станций, так как девиация составляет всего лишь 21кГц вместо 75кГц.
