Bc847c транзистор маломощный 45в 100ма

Наиболее важные параметры.

Коэффициент передачи тока — от 8 до 40.

Максимально допустимое напряжение коллектор-эмиттер — 700 В.

Максимальный ток коллектора — постоянный 12 А, пульсирующий — 24 А.

Напряжение насыщения коллектор-эмиттер при токе коллектора 5А, базы 1 А — 1в.

Напряжение насыщения база-эмиттер при токе коллектора 5А, базы 1 А — 1,2в.

Рассеиваемая мощность коллектора — около 100 Вт(на радиаторе).

Граничная частота передачи тока — 4 МГц.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Технические характеристики

Рассмотрение технических характеристик BC327, как правило, начинается с максимально возможных, предельно допустимых значений. Именно в них отражены наиболее важные параметры, которые необходимо знать об устройстве. На практике рекомендуется делать 10-20 % запас от указанных в datasheet величин. Также следует учитывать, что производитель приводит их для температуры окружающей среды (Т_А) не выше +25°С.

Предельные параметры

Максимальные характеристики транзистора BC327 (Т_А=+25°С):

• напряжение: К -Э (V_CEO) до -45В; К-Б (V_CBO)=-50В; Э-Б (V_EBO)=-5В;
• ток коллектора (I_C) до -500мА;
• рассеиваемая мощность (P_C) до 625мВт;
• максимальная температура: (Т_j) до +150°С; при хранении (T_STG) -55°С … +150°С.

При знакомстве с электрическими свойствами и особенностями PNP-транзистора необходимо обращать внимание на знак «-», с помощью которого производители указывают на обратные значения параметров. Продолжительное использование транзистора на пределах возможностей, в большинстве случаев, критически сказывается на его дальнейшей эксплуатации

Довольно часто кремниевая структура не выдерживает высоких температур и изделие выходит из строя. Поэтому не стоит превышать указанные выше максимальные параметры

Продолжительное использование транзистора на пределах возможностей, в большинстве случаев, критически сказывается на его дальнейшей эксплуатации. Довольно часто кремниевая структура не выдерживает высоких температур и изделие выходит из строя. Поэтому не стоит превышать указанные выше максимальные параметры.

Электрические параметры

Электрические параметры на BC327 дают представление о том, в каких условиях транзистор сможет работать стабильно и продолжительно долго. В них, кроме основных свойств, производители приводят условия применения (режимы измерений), при которых устройство показывает наилучшие результаты при эксплуатации. Температура окружающей среды, при этом, не превышает +25°С.

Коэффициентом усиления (H_FE)

Производители классифицируют BC327 по группам, которые определяются коэффициентом усиления по току (H_FE). Для рассматриваемого транзистора их три. Определить H_FE возможно по цифрам в конце маркировки: 16 (от 100 до 250), 25 (от 160 до 400), 40 (от 250 до 630).

Комплементарная пара

В связи с широким применением рассмартиваемого транзистора в маломощных схемах усиления аудиосигнала, для него была разработана комплиментарная пара BC. Она отличается от BC327 только кремниевой структурой (NPN). В остальном параметры идентичны.

Транзисторы BC546, BC547, BC548, BC549, BC550 с буквами A, B, C.

Т ранзисторы BC546 – BC550 – кремниевые, высокочастотные усилительные общего назначения, структуры – n-p-n. Корпус пластиковый TO-92B. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) – 500 мВт.

Предельная частота коэффициента передачи тока ( fh21э )транзистора для схем с общим эмиттером – 300 МГц;

Максимальное напряжение коллектор – эмиттер – У транзисторов BC546 65в. У транзисторов BC547, BC550 45в. У транзисторов BC548, BC549 30в.

Максимальное напряжение коллектор – база – У транзисторов BC546 80в. У транзисторов BC547, BC550 50в. У транзисторов BC548, BC549 30в.

Максимальное напряжение эмиттер – база – У транзисторов BC546, BC547 6в. У транзисторов BC548, BC549, BC550 5в.

Коэффициент передачи тока: У транзисторов BC546A, BC547A, BC548A, BC549A, BC550A – от 110 до 220. У транзисторов BC546B, BC547B, BC548B, BC549B, BC550B – от 200 до 450. У транзисторов BC546C, BC547C, BC548C, BC549C, BC550C – от 420 до 800.

Максимальный постоянный ток коллектора – 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА – не выше 0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА – 0,9в.

Транзисторы BC546, BC547, BC548, BC549, BC550 в западном мире столь же популярны, как были популярны в Советском Союзе в свое время – КТ315. Сравнивать напрямую эти транзисторы было бы совершенно некорректно, более поздняя западная разработка конечно, намного совершенней.

BC547, BC548 иногда(в малосигнальных каскадах УЗЧ) можно заменить КТ3102А, Б, Г( и почти всегда – наоборот). BC549 меняется на КТ3102Д, Е. Нужно учитывать что КТ3102 имеют более низкую мощность рассеиваемую коллектором и уступают по предельной частоте передачи тока.

BC546, BC547, BC548, BC549, BC550 встречаются в самых различных схемах. Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах. Пример – популярная схема переговорного устройства(уоки – токи) на 27мГц.

Схема состоит из двух компонентов – LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом. Режимы прием – передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 – VT5) и два комплементарных BC557(VT3 – VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450). Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 – его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 – C11 слюдяные, C12 – C13 – оксидные(электролитические), любого типа. Катушка генератора L1 – 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника). Катушка L2 – 1,5 витка на том же каркасе, тем же проводом. Антенной служит безкаркасная катушка – пружина диаметром 0,5 см содержащая 160 – 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Простейший усилитель на биполярном транзисторе

Рассмотрим детальнее принцип усиления сигнала в электрической плоскости на примере схемы.
Заранее оговорюсь, что такая схема не совсем правильная. Никто не подключает источник постоянного
напряжения напрямую к источнику переменного. Но в данном случае, так будет проще и нагляднее для
понимания самого механизма усиления с помощью биполярного транзистора. Так же, сама техника расчетов
в приведенном ниже примере носит несколько упрощенный характер.

1.Описание основных элементов цепи

Итак, допустим в нашем распоряжении транзистор с коэффициентом усиления 200 (β = 200).
Со стороны коллектора подключим относительно мощный источник питания в 20V,
за счет энергии которого будет происходить усиление. Со стороны базы транзистора
подсоединим слабый источник питания в 2V. К нему последовательно подсоединим источник переменного
напряжения в форме синуса, с амплитудой колебаний в 0.1V. Это будет сигнал, который нужно усилить.
Резистор Rb возле базы необходим для того, чтобы ограничить ток, идущий от источника сигнала,
обычно обладающего слабой мощностью.

2. Расчет входного тока базы I_b

Теперь посчитаем ток базы I_b. Поскольку мы имеем дело с переменным напряжением,
нужно посчитать два значения тока – при максимальном напряжении (V_max) и минимальном (V_min).
Назовем эти значения тока соответственно — I_bmax и I_bmin.

Также, для того чтобы посчитать ток базы, необходимо знать напряжение база-эмиттер V_BE. Между базой и эмиттером располагается
один PN-переход. Получается, что ток базы «встречает» на своем пути полупроводниковый диод. Напряжение,
при котором полупроводниковый диод начинает проводить — около 0.6V. Не будем вдаваться в подробности
вольт-амперных характеристик диода, и для простоты расчетов возьмем приближенную модель,
согласно которой напряжение на проводящем ток диоде всегда 0.6V. Значит, напряжение между
базой и эмиттером V_BE = 0.6V. А поскольку эмиттер подключен к земле (V_E = 0),
то напряжение от базы до земли тоже 0.6V (V_B = 0.6V).

Посчитаем I_bmax и I_bmin с помощью закона Ома:

2. Расчет выходного тока коллектора I_С

Теперь, зная коэффициент усиления (β = 200),
можно с легкостью посчитать максимальное и
минимальное значения тока коллектора ( I_cmax и I_cmin).

3. Расчет выходного напряжения V_out

Осталось посчитать напряжение на выходе нашего усилителя V_out.
В данной цепи — это напряжение на коллекторе V_C.

Через резистор Rc течет ток коллектора, который мы уже посчитали. Осталось подставить значения:

4. Анализ результатов

Как видно из результатов, V_Cmax получился меньше чем V_Cmin. Это произошло из-за того,
что напряжение на резисторе V_Rc отнимается от напряжения питания VCC. Однако в большинстве
случаев это не имеет значения, поскольку нас интересует переменная составляющая сигнала – амплитуда,
которая увеличилась c 0.1V до 1V. Частота и синусоидальная форма сигнала не изменились. Конечно же,
соотношение V_out/V_in в десять раз — далеко на самый лучший показатель для усилителя,
однако для иллюстрации процесса усиления вполне подойдет.

Итак, подытожим принцип работы усилителя на биполярном транзисторе.
Через базу течет ток I_b, несущий в себе постоянную и переменную составляющие.
Постоянная составляющая нужна для того чтобы PN-переход между базой и эмиттером начал проводить – «открылся».
Переменная составляющая – это, собственно, сам сигнал (полезная информация).
Сила тока коллектор-эмиттер внутри транзистора – это результат умножения тока базы на коэффициент усиления β.
В свою очередь, напряжение на резисторе Rc над коллектором – результат умножения усиленного тока коллектора на значение резистора.

Таким образом, на вывод Vout поступает сигнал с увеличенной амплитудой колебаний,
но с сохранившейся формой и частотой

Важно подчеркнуть, что энергию для усиления транзистор
берет у источника питания VCC. Если напряжения питания будет недостаточно,
транзистор не сможет полноценно работать, и выходной сигнал может получится с искажениями.

Описание транзистора BC847BWT1

Транзистор BC847BWT1 — высокочастотный (30 МГц > F_ГР < 300 МГц) проводимость типа N-P-N, биполярный, кремниевый (Si), малой мощности ( P_К,МАКС < 300 мВт). Тип корпуса SOT-323. Аналогами данного транзистора являются транзисторы: BCW71, 2N2222, KT3117A.

Транзистор
U_КЭ0 /U_{КБ0 ПРОБ}В
I_{К, МАКС}мА
P_{К, МАКС}мВт
h_21Э
f_грМГц
Изготовитель

мин.
макс.
I_КмА
U_КЭВ
Название (полное)
Название (сокращённое)

BC847BWT1
45/50
100
300
290

2
5
300

Motorola Semiconductor Products Inc
Motorola

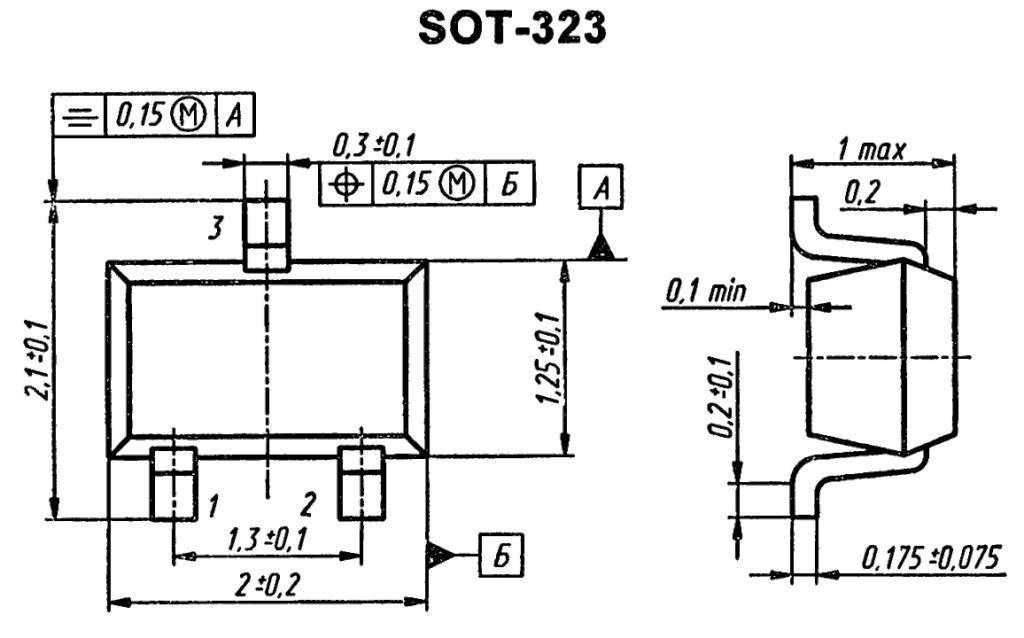

Цоколёвка

Тип
Номера выводов

1
2
3

3 вывода
E
B
C

U_{КЭ0, ПРОБ} — напряжение пробоя коллектор-эмиттер биполярного транзистора при токе базы равном нулю.

U_{КБ0, ПРОБ} — напряжение пробоя коллектор-база биполярного транзистора.

U_КЭ — напряжение источника питания биполярного транзистора при измерении коэффициента усиления h_21Э.

I_{К, МАКС} — максимально допустимый постоянный коллекторный ток биполярного транзистора.

I_К — постоянный коллекторный ток биполярного транзистора при измерении коэффициента усиления h_21Э.

h_21Э — схема с общим эмиттером — статический коэффициент передачи тока биполярного транзистора.

f_ГР — максимальная частота коэффициента передачи тока в схеме с общим эмиттером.

P_{К, МАКС} — постоянная максимально допустимая мощность рассеиваемая коллектором биполярного транзистора.

* — Транзистор не является полным аналогом, но возможна замена.

При замене оригинального транзистора аналогом необходимо сравнить технические данные транзисторов и типы корпусов. Решение о замене транзистора аналогом должно приниматься с учётом конкретной схемы в которой он работает.
