Схема эпра для люминесцентных ламп

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

https://youtube.com/watch?v=k9Jo5f3tnAA

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг. В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора. Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Предъявляемые к балластному сопротивлению требования:

минимальные потери мощности;
малые вес и размер;
отсутствие гула;
температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов. Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение. От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Принцип работы электронного балласта

Действие электронных пускорегулирующих баластников напрямую связано с принципом работы самой люминесцентной лампы. Основным этапом считается ее пуск, при котором должны соблюдаться определенные условия. В первую очередь, осуществляется разогрев обеих нитей накала, после чего на них поступает высокое напряжение, порядка 600 вольт. Значение зажигающего напряжения находится в прямой зависимости с длиной стеклянной трубки. Чем короче лампа и ниже ее мощность, тем меньше будет требуемое пусковое напряжение.

На начальном этапе происходит выпрямление входного сетевого напряжения до постоянного значения в пределах 260-270 В и его последующее сглаживание при помощи электролитического конденсатора С1. Это хорошо видно на представленной схеме.

Затем начинается работа двухтактного полумостового преобразователя, состоящего из двух высоковольтных биполярных транзисторов со структурой п-р-п. Данные транзисторы выполняют функцию ключей, а вся схема осуществляет преобразование постоянного напряжения 260-270 В, в напряжение с высокой частотой до 38 кГц. За счет этот как раз и снижаются размеры и вес устройства.

Схема электронного балласта включает в себя трансформатор, выполняющий одновременно функции нагрузки и управления. Из его трех обмоток, две четырехвитковые являются управляющими, а одна двухвитковая – рабочей. Рабочая обмотка, включенная в цепь, создает необходимую нагрузку для преобразователя.

Изначально преобразователь запускается с помощью симметричного динистора, открывающегося в случае превышения напряжением порога срабатывания в местах подключения. Находясь в открытом состоянии, он посылает импульс на транзисторную базу, что приводит к запуску преобразователя. Конденсатор, находящийся в резонансной цепи и подключенный непосредственно к лампе, обеспечивает падение напряжения до уровня, при котором зажигается лампа.

Таким образом, с помощью максимального тока происходит разогрев обеих нитей накаливания, а непосредственное зажигание лампы происходит за счет высокого резонансного напряжения на конденсаторе. В зажженной лампе сопротивление уменьшается, однако сохраняющийся резонанс напряжений обеспечивает ее дальнейшее горение. Ограничение тока происходит за счет индуктивности дросселя. Несмотря на столь подробное описание, на зажигание люминесцентной лампы фактически требуется менее 1 секунды.

Виды

Сегодня на рынке широко представлены такие виды балластных устройств, как:

электромагнитные;
электронные;
балласты для компактных ламп.

Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.

Электромагнитные

Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Задать вопрос эксперту

Особенность: сокращение максимального сопротивления дросселя. При остывшем стартере биметаллические электроды размыкаются. После размычки люминесцентной цепи, в индукционную катушку поступает импульс высокого напряжения. В процессе происходит розжиг лампы.

Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.

При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.

Плюсы	Минусы
Высококлассный уровень надежности, доказанный практикой и временем.	Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы.
Простота конструкции.	Повышенный расход электроэнергии.
Удобство эксплуатации модуля.	Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения.
Доступная цена для потребителей.	Слышен гул работы дросселя.
Количество фирм производителей.	Значительный вес конструкции и громоздкость.

Электронные

Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.

Мнение эксперта

Виктор Гольштейн

Эксперт по медицинскому оборудованию. Начинающий блогер.

Задать вопрос эксперту

ВАЖНО: Балластник представляет собой легкое устройство, которое еще называют электронным пускорегулирующим аппаратом (ЭПРА). Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:

Существуют следующие преимущества применения в качестве детали к люминесцентным лампам блоков ЭПРА:

малый вес и компактность;
плавное быстрое включение;
в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
снижены потери на нагревание;
коэффициенты мощности в электронных схемах достигают 0,95;
продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.

Достоинства	Недостатки
Автоматическая настройка балласта под различные виды ламп.	Более высокая стоимость, по сравнению с электромагнитными моделями.
Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство.
Экономия потребления электроэнергии до 30%.
Исключен нагрев электронного модуля.
Ровная световая подача и отсутствие шумовых эффектов в процессе освещения.
Увеличение срока службы люминесцентных ламп.
Дополнительная защита гарантирует увеличение степени пожаробезопасности.
Снижение рисков в процессе эксплуатации.
Ровная подача светопотока исключает быструю утомляемость.
Отсутствие негативных функций в условиях пониженных температур.
Компактность и легкость конструкции.

Для компактных люминесцентных ламп

Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.

Плюсы и минусы

Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.

Плюсы

Больший срок эксплуатации люминесцентной лампы.
Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
Отсутствие мерцания при пуске и эффекта стробирования при работе.
Автоматика отключается при выходе лампы из строя.
Плавный прогрев электродов.
Стабильный световой поток при скачках напряжения.
Возможность работы и на постоянном токе (не все модели).
Имеют защиту от короткого замыкания.
Отсутствие характерного шума.
Возможен запуск ламп при низких температурах окружающей среды.

Минусы

Некачественные, дешевые ЭПРА – недолговечны.
Главный недостаток – цена (они окупаются со временем).
Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.

Конструкция и принцип работы ЭПРА

Любой электронный пускорегулирующий аппарат состоит из элементов:

устройство для выпрямления тока;
фильтр отсеивания электромагнитного излучения;
блок корректировки коэффициента мощности цепи;
сглаживающий фильтр напряжения;
инвертор;
дроссель или балласт для ламп.

Конструкция может быть мостовая или полумостовая. Первый вариант имеет улучшенные характеристики и применяется в светильниках высокой мощности, от 100 Вт. Схема эффективно поддерживает показатели свечения и подаваемого на катоды напряжения.

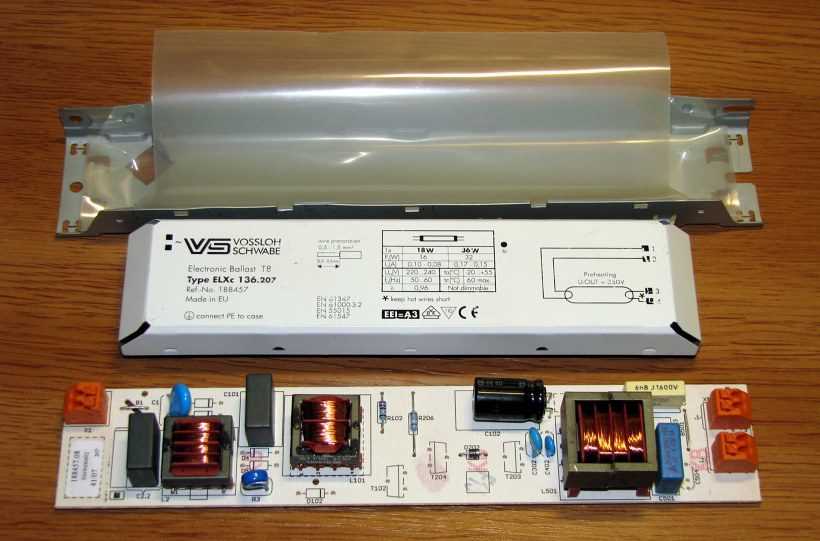

ЭПРА в разобранном виде.

Более популярны полумостовые схемы, т.к. подходят для большинства бытовых люминесцентных ламп мощностью до 50 Вт. Конструкции с маркировкой 2х36 поддерживают подключение двух ламп мощностью 36 В.

Работа устройства состоит из шагов:

Включение и предварительный прогрев нитей накала. Это важная манипуляция, значительно продлевающая срок службы источников освещения. Без предварительного нагрева светильник не включится при пониженных температурах.
Генерация импульса высоковольтного импеданса с напряжением около 1,5 кВ, что вызывает пробой газовой среды внутри колбы и запуск свечения.
Стабилизация напряжения и поддержание его на необходимом уровне. Напряжение для поддержки горения небольшое, что делает схему безопасной.

Электромагнитное устройство старого образца

Долгое время в схемах использовали электромагнитные узлы, регулирующие показатели свечения. Они были достаточно эффективны, однако отличались повышенной чувствительностью к перепадам напряжения и громоздкими размерами.

В состав модуля старого образца входило два компонента: дроссель и стартер. Дроссель отвечал за нагрузку и уменьшение напряжения, стартер формировал разряд.

Выступающий в роли балласта дроссель занимал много места и не позволял создавать компактные источники света.

Устройство старого образца.

Схема включала один или два стартера. От качества и эффективности стартеров зависела долговечность лампы. Неисправности стартера вызывали фальшивый старт и значительную перегрузку по току.

Одним из недостатков пускорегулирующей аппаратуры старого образца можно считать эффект стробирования в виде мерцаний. Пульсации света негативно сказываются на зрении человека и вносят дискомфорт.

Усовершенствование конструкции до ЭПРА

Усовершенствованную конструкцию пускорегулирующего устройства для люминесцентных ламп начали массово интегрировать в электронные схемы около 30 лет назад.

Новое устройство представляло собой комплекс полупроводниковых приборов, более компактный чем традиционные схемы. При этом качество стабилизации напряжения поднялось на более высокий уровень.

Усовершенствованная конструкция аппарата.

Электромагнитные регуляторы сменились более совершенными полупроводниковыми компонентами, с помощью которых можно точно регулировать параметры свечения.

Разновидности

Первоначально в качестве ПРА для люминесцентной лампы использовались электромагнитные дроссели (балласты) со стартерами. Этот комплект назывался электромагнитным пускорегулирующим аппаратом – ЭмПРА. Позже появились электронные аналоги ЭмПРА на транзисторах и микросхемах, выполняющие ту же функцию. Они получили название ЭПРА (электронный пускорегулирующий аппарат), или просто «электронный балласт». Рассмотрим конструкцию и принцип работы этих пускорегулирующих устройств.

Нередко под ЭмПРА подразумевают только электромагнитный дроссель, что не совсем верно. ЭмПРА – это дроссель и стартер – два отдельных узла.

Электромагнитный

ЭмПРА – это обычный дроссель – катушка, намотанная на магнитопроводе, и газоразрядная малогабаритная лампочка со встроенными биметаллическими контактами (рабочими электродами).

Рассмотрим процессы, происходящие в светильнике с ЭмПРА. При включении в колбе стартера зажигается разряд, который нагревает электроды из биметалла. В результате электроды замыкаются и подключают к питающей сети через дроссель спирали электродов ЛЛ. При этом тлеющий разряд в колбе лампочки-стартера гаснет.

Спирали люминесцентной лампы разогреваются, их способность испускать электроны многократно увеличивается. После остывания контактов стартера они размыкаются. В результате на электродах ЛЛ появляется импульс высокого (до 1 кВ) напряжения, создаваемого самоиндукцией дросселя.

На схеме буквами обозначены:

А – люминесцентная лампа.
В – сеть переменного тока.
С – стартер.
D – биметаллические электроды.
Е – искрогасящий конденсатор.
F – нити накала катодов.
G – электромагнитный дроссель (балласт).

Высокое напряжение пробивает газовый промежуток. В колбе ЛЛ начинается разряд. При этом ртуть переходит в парообразное состояние, сопротивление газового промежутка резко падает. Чтобы разряд не перешел в неуправляемый дуговой, ток через лампу ограничивается дросселем с большим индуктивным сопротивлением. Поэтому его называют балластом.

Электронный

Внешне электронный балласт для люминесцентных ламп похож на электромагнитный. У него серьезные конструктивные отличия и другой принцип работы.

Как видно на фото, в электронном балласте много радиоэлементов. Рассмотрим типовую структурную схему ЭПРА и узнаем, как он работает.

Переменное сетевое напряжение проходит через фильтр электромагнитных помех, выпрямляется, сглаживается и подается на инвертор. Задача инвертора – обеспечить напряжение для работы ЛЛ. Сформированное инвертором напряжение через схему ограничения тока (балласт) подается на лампу. Схема запуска служит только для пуска ЛЛ. После выполнения своей функции в дальнейшей работе она не участвует.

Узлы инвертора, балласта и пуска на структурной схеме разделены условно. Часто функции балласта выполняет инвертор, дополнительно являющийся стабилизатором тока. В некоторых схемах он играет роль стартера, самостоятельно принимая решение о подогреве спиралей лампы и о подаче на них запускающего высоковольтного импульса.

Более простые схемы запуска представляют собой обычный конденсатор, образующий со спиралями и выходными дросселями колебательный контур. Последний настроен на частоту работы инвертора. Возникающий при погашенной лампе резонанс повышает напряжение на электродах лампы до единиц и даже десятков киловольт и зажигает разряд в колбе без предварительного подогрева спиралей (холодный пуск).

Что даёт такая схема? Прежде всего, мерцание. Обычный электромагнитный дроссель питает лампу переменным током частотой 50 Гц. Люминофор имеет малую инерционность и в промежутках между полуволнами заметно теряет яркость свечения. В результате люминесцентная лампа заметно мерцает. Это плохо для зрения.

Особенно заметно мерцание на изношенных лампах, люминофор которых теряет свойства инерционности.

Инвертор, питающий ЛЛ, работает на частотах десятка и даже сотни кГц. При этом инерционности люминофора достаточно, чтобы «переждать» паузы между питающими импульсами без заметной потери яркости. То есть благодаря ЭПРА у люминесцентной лампы малый коэффициент пульсаций.

Далее электронная схема обеспечивает стабильным питанием лампу, даже если сетевое напряжение отличается от номинального. К примеру, ЭПРА POSVET (фото см. выше) позволяет работать ЛЛ при напряжении в сети от 195 до 242 В. У лампы, подключённой через ЭмПРА, при таких напряжениях либо сократится срок эксплуатации, либо она не запустится.

Актуальные электронные модули

Первое место данного типа оборудования, достается товарам от компании Osram. Стоимость продукции данной марки, будет значительно выше стоимости аналогов отечественного или китайского производства. Но модули этой фирмы уступают в цене конкурентам Vossloh-Schwabe или Philips.

Более бюджетный вариант,предлагает фирма Horos. Несмотря на низкие финансовые затраты, данные балласты демонстрируют хороший уровень КПД высокую степень рабочей эффективности.

Сравнительно молодая компания Feron уже успела положительно зарекомендовать себя среди множества постоянных потребителей

Важно отметить грамотное соотношение доступной цены и высокого качества изделий. В их комплектацию входит: надежный предохранитель, защищающий от внезапных перепадов напряжения и различных помех, исключается светомерцание и экономия энергозатрат до 30%

Выбор ЭПРА

Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то сначала стоит выбрать производителя. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:

Helvar,
Philips,
Osram,
Tridonic

Виды ЭПРА

При выборе важно изучить документацию. Наиболее важны следующие характеристики:

Тип источника света,
Мощность источников света,
Условия и режимы эксплуатации.

У некоторых моделей марок Tridonic, Philips, Helvar имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).

Как проверить дроссель ПРА без мультиметра

Без специальных измерительных приборов о неисправности ПРА может свидетельствовать эффект огненной змейки. Вы визуально сможете наблюдать ее внутри лампы.

О чем это говорит? А говорит это в первую очередь о том, что есть превышение максимально допустимого тока. Из-за чего заряд потерял стабильность.

https://youtube.com/watch?v=H2kSatKImxY

Также может наблюдаться неустойчивое свечение или мерцание лампы. При поломке балласта, светильник не загорится с первого раза.

В результате, стартер будет постоянно запускаться и отключаться, запускаться и отключаться. От таких частых пусков, возле спиралей на концах лампы появляются почернения.

Еще один способ проверки без измерительных приборов и мультиметра – контрольная лампочка. Мощность ее должна быть примерно такой же, как и мощность самого дросселя.

Подключаете ее последовательно по следующей схеме с ПРА и смотрите как она светит.

если не горит совсем – в балласте обрыв, дроссель неисправен

горит ярко – в балласте межвитковое короткое замыкание

моргает или светит в половину накала – дроссель исправен

Что такое балласт и для чего он нужен

Чтобы разобраться, для чего нужен балласт, необходимо понимать принцип работы люминесцентной лампы (ЛЛ). Рассмотрим ее устройство. Конструктивно любая люминесцентная лампа – стеклянная колба в виде трубки, в концы которой запаяны тугоплавкие спирали накаливания, являющиеся электродами. Колба заполнена инертным газом с небольшим добавлением металлической ртути. Изнутри она покрыта люминофором – веществом, способном излучать видимый свет при облучении его ультрафиолетом.

При подаче напряжения на электроды в колбе возникает тлеющий разряд. Поток электронов активирует атомы ртути, и те начинают излучать в ультрафиолетовом диапазоне. Ультрафиолет воздействует на люминофор, заставляя его ярко светиться в видимом спектре.

Сам ультрафиолет поглощается люминофором и стеклом колбы. Он не покидает пределов лампы. Это исключает вредное воздействие ультрафиолетового излучения на человека.

Теоретически все просто. На самом деле в холодной выключенной лампе при подаче рабочего напряжения на электроды разряда не произойдет, поскольку ртуть находится в конденсированном состоянии, а сопротивление инертного газа между электродами слишком велико. При запуске ртуть начинает испаряться, сопротивление газового промежутка между электродами резко падает, и тлеющий разряд в колбе переходит в неуправляемый дуговой. Для нормальной работы лампы необходимо выполнение двух условий:

Запуск.
Поддержание рабочего тока через колбу.

Этим и занимаются балласты, или пускорегулирующие аппараты (ПРА). Без них ни одна люминесцентная лампа работать не может.

Ремонт ЭПРА

Если ЭПРА перестал работать, ремонт можно провести самому. Требуются базовые знания электроники и мультиметр для замера параметров.

Если уверенности в навыках нет, делается полная замена пускорегулирующего блока. Можно обратиться в ремонтные мастерские.

Любой ремонт начинается с осмотра имеющейся платы. Перегоревшие элементы обычно видны по черным следам. Темнеют корпуса деталей, на плате в месте неисправности может быть затемнение

Особенно важно обращать внимание на токоведущие дорожки, наличие чужеродных оттенков говорит об отсутствии контакта

Расположение основных элементов на плате.

Сначала проверяется предохранитель, маркировка буква F и цифры. Затем изучаются конденсаторы. Если элемент вздулся или деформировался, его нужно заменить. Используйте конденсаторы с напряжением не меньше указанного на старом. Емкость оставляйте прежнюю. При установке соблюдайте полярность, нарушение приведет к повреждению элемента при подаче напряжения.

Тематическое видео: Достаточно простой и быстрый способ проверки работоспособности ЭПРА после ремонта

Все диоды и транзисторы на плате надо тщательно прозвонить мультиметром. Пробоев быть не должно. Все контакты должны прозваниваться без характерных звуковых сигналов.

Мастера утверждают, что ремонт пускорегулирующего аппарата оправдан только при замене одного элемента. Если повреждений больше, лучше приобрести новый блок. Это проще, а иногда дешевле.

ЭПРА для люминесцентных ламп: основы подбора

Выбирать необходимо по техническим показателям

Но цена — далеко не все, на что стоит обращать внимание. Необходимо отслеживать следующие показатели:

Для одной или для двух ламп предназначен электронный балласт. Этот параметр отображается рисунком на корпусе. Обычно показано и как их надо подключать.
Мощность ЭПРА. Она должна совпадать с мощностью ламп. Иначе функционировать светильник не будет.
С какими лампами работает этот электронный балласт (типы ламп — Т4, Т5 и Т8).
Степень защиты корпуса IP. Если светильник установлен в жилых комнатах, достаточно обычного исполнения — IP23. Для ванных комнат нужна повышенная влагозащита — IP 44 и выше.

Для уличных светильников важен температурный диапазон. Стоит заметить, что далеко не все лампы, да и далеко не любой ЭПРА может работать при низких температурах. Может случиться так, что лампа просто не разогреется до достаточной для старта температуры

Так что обращайте внимание на этот показатель

Схема подключения

ЭПРА стали эффективной заменой традиционным схемам с дросселями и стартерами, уменьшив конструкцию светильника и расширив возможности.

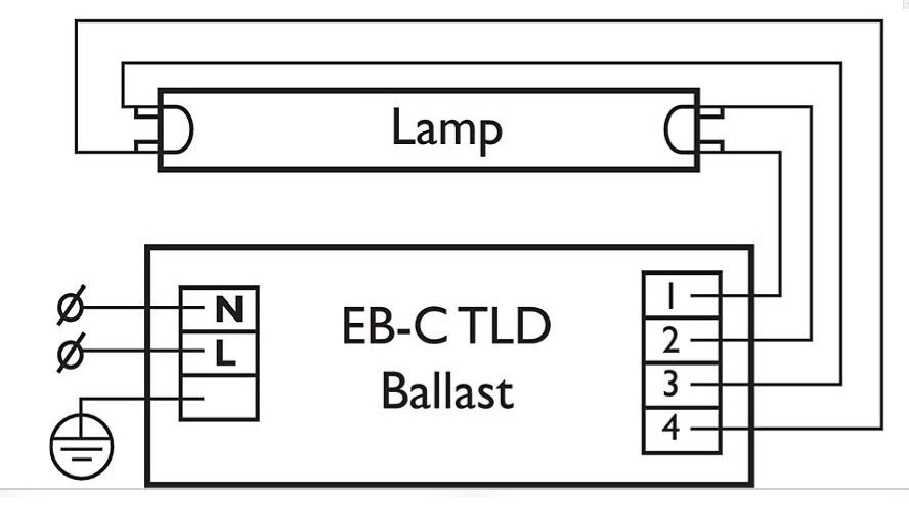

Схема подключения одной лампы к ЭПРА.

Все минусы дросселей у ЭПРА отсутствуют. К одному ЭПРА можно подсоединять более одной лампы, а к некоторым моделям до четырех, без дополнительных элементов. Конструкция работает со стандартными источниками освещения мощностью 18W, 36W и т.д.

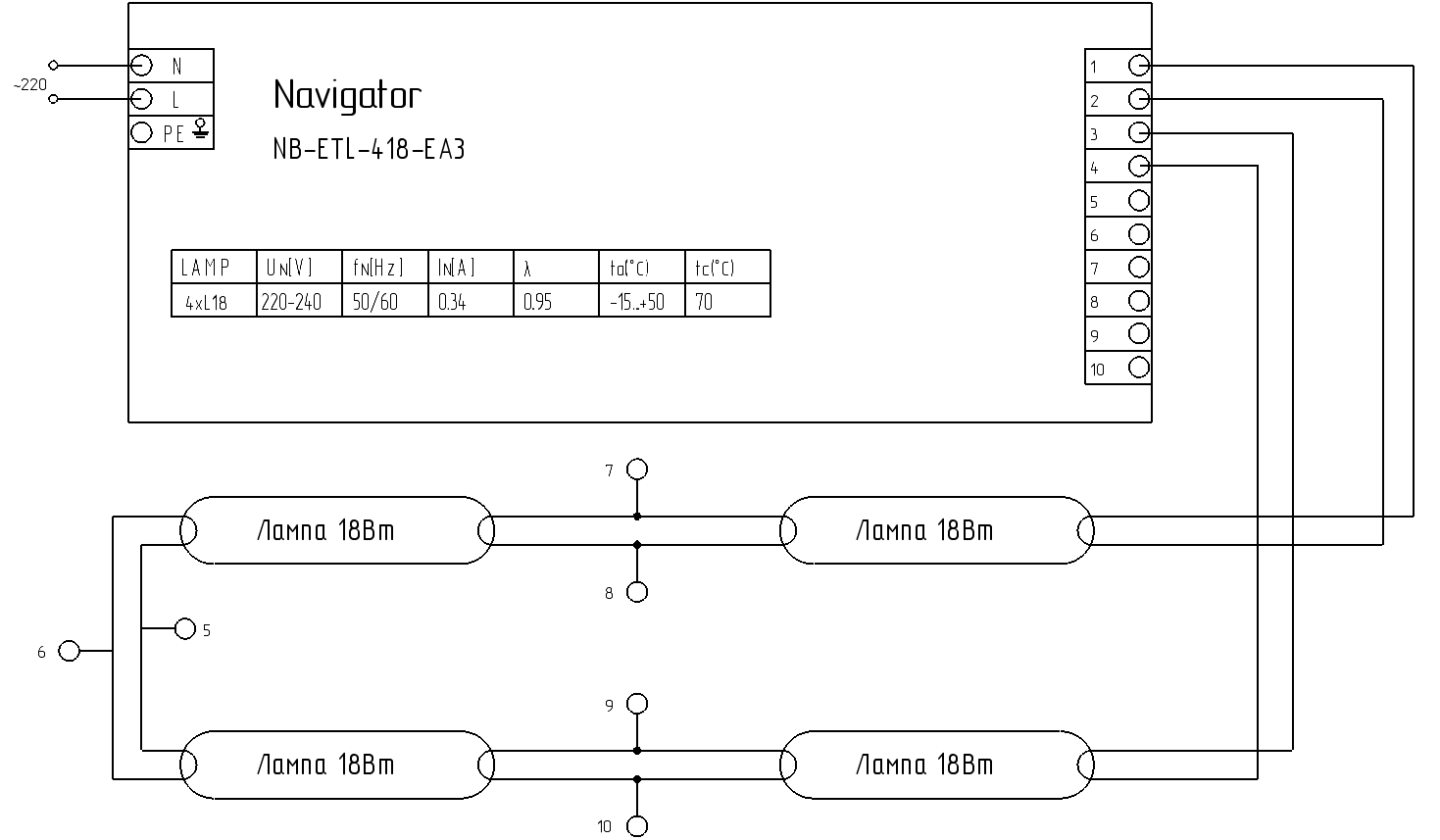

Схема подключения нескольких ламп к ЭПРА.

Блок лучше ставить на фазовый провод. При наличии нуля потенциал сохраняется, что выражается небольшими мерцаниями источника света при отключении питания. Явление характерно для дешевых пускорегулирующих аппаратов.

Для сглаживания мерцаний конденсатор шунтируется резистором с сопротивлением 100 кОм.

Повреждение электронного дросселя

А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.

Все современные модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как — электронная пуско-регулирующая аппаратура. У нее множество электронных компонентов напаяны на плату и помещены в один корпус.

Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.

Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.
