Физика ёмкостных характеристик

Устройства, обладающие способностью хранения энергии в форме электрического заряда и производящие при этом разность потенциалов, называют конденсаторами. В простейшем виде они состоят из двух или более параллельных проводящих пластин, находящихся на небольшом расстоянии друг от друга, но электрически разделённых либо воздухом, либо каким-либо другим изоляционным материалом, например, вощёной бумагой, слюдой, керамикой, пластмассой или специальным гелем.

Вам это будет интересно Понятие, виды и свойства электрического тока

Если подключить к пластинам источник напряжения, то одна из них получит избыток электронов, а на другой сформируется их дефицит. Ионы и электроны на каждой из этих пластин притягиваются друг к другу, но благодаря диэлектрическому барьеру они не соединяются, а накапливаются на плоскостях проводников. В результате первая пластина (электрод) окажется заряженной отрицательно, а вторая — положительно. Неподвижные заряды создают постоянное электрическое поле, теоретически сохраняемое неограниченное количество времени в незамкнутой электрической цепи.

Поток электронов на пластины называется зарядным током, продолжающим присутствовать до тех пор, пока напряжение на пластинах не сравняется с приложенным. В этот момент конденсатор считается полностью заряженным, то есть зарядов на пластинах становится так много, что они отталкивают вновь поступающие. При подключении к заряженному устройству нагрузки электроны и ионы находят новый путь друг к другу. В этом случае конденсатор работает как источник тока до момента потери разности потенциалов на электродах.

Способность конденсатора хранить заряд Q (измеряется в кулонах) называют ёмкостью. Чем больше площадь пластин и меньше расстояние между ними (благодаря усилению эффекта притяжения зарядов между обкладками), тем большая ёмкость устройства. Степень приближения пластин ограничивается способностью диэлектрика сопротивляться разрядке пробоем между ними. Таким образом, три характеристики определяют производительность конденсатора:

  • геометрия пластин;
  • расстояние между ними;
  • диэлектрический материал между пластинами.

Маркировка конденсаторов

Маркировка отличается у различных производителей. В изделиях, производимых в СССР и постсоветских республиках, в маркировке обязательно присутствуют следующие данные:

  • Буквенно-цифровое обозначение, характеризующее тип и технологию изготовления;
  • Значение емкости и погрешность изготовления;
  • Номинальное напряжение;
  • ТКЕ;
  • Дата изготовления.

Для импортных изделий обязательно только обозначение емкости. Остальные параметры наносятся по усмотрению производителя.


Пример маркировки

Невозможно в ограниченном объеме подробно описать все существующие виды конденсаторов. Тем более что их конструкция постоянно совершенствуется, приходят новые технологии, которые позволяют снизить стоимость с одновременным улучшением характеристик.

Техническое исполнение конденсаторов

Классифицировать конденсаторы можно по нескольким группам. Так, в зависимости от возможности регулировать емкость их разделяют на постоянные, переменные и подстроечные. По своей форме они могут быть цилиндрическими, сферическими и плоскими. Можно делить их по назначению. Но самой распространенной классификацией является таковая по типу диэлектрика.

Бумажные конденсаторы

В качестве диэлектрика используется бумага, очень часто промасленная. Как правило, такие конденсаторы отличает большой размер, но были варианты и в небольшом исполнении, без промасливания. Используются в качестве стабилизирующих и накопительных устройств, а из бытовой электроники постепенно вытесняются более современными пленочными моделями.

При отсутствии промасливания имеют существенный недостаток — реагируют на влажность воздуха даже при герметичной упаковке. Промокшая бумага увеличивает энергопотери.

Диэлектрик в виде органических пленок

Пленки могут быть выполнены из органических полимеров, таких как:

  • полиэтилентерифталат,
  • полиамид,
  • поликарбонат,
  • полисульфон,
  • полипропилен,
  • полистирол,
  • фторопласт (политетрафторэтилен).

По сравнению с предыдущими, такие конденсаторы имеют более компактные размеры, не увеличивают диэлектрические потери при увеличении влажности, но многие из них подвергаются риску выхода из строя при перегреве, а те, что этого недостатка лишены, отличаются более высокой стоимостью.

Твердый неорганический диэлектрик

Это может быть слюда, стекло и керамика.

Преимуществом этих конденсаторов считается их стабильность и линейность зависимости емкости от температуры, приложенного напряжения, а у некоторых — даже от радиации. Но иногда сама такая зависимость становится проблемой, и чем она менее выражена, тем дороже изделие.

Оксидный диэлектрик

С ним выпускаются алюминиевые, твердотельные и танталовые конденсаторы. Они имеют полярность, поэтому выходят из строя при неправильном подключении и превышении номинала напряжения. Но при этом они обладают хорошей емкостью, компактны и стабильны в работе. При правильной эксплуатации могут работать около 50 тыс. часов.

Вакуум

Такие устройства представляют собой стеклянную или керамическую колбу с двумя электродами, откуда выкачан воздух. В них практически отсутствуют потери, но малая емкость и хрупкость ограничивают сферу их применения радиостанциями, где величина емкости не так важна, а вот устойчивость к нагреву имеет принципиальное значение.

Двойной электрический слой

Если посмотреть, для чего нужен конденсатор, то можно понять, что этот тип — не совсем он. Скорее, это дополнительный или резервный источник питания, в качестве чего они и используются. Одни категория таких устройств — ионисторы — содержат в себе активированный уголь и слой электролита, другие работают на ионах лития. Емкость этих приборов может составлять до сотен фарад. К их недостаткам можно отнести высокую стоимость и активное сопротивление с токами утечки.

Плоский конденсатор.

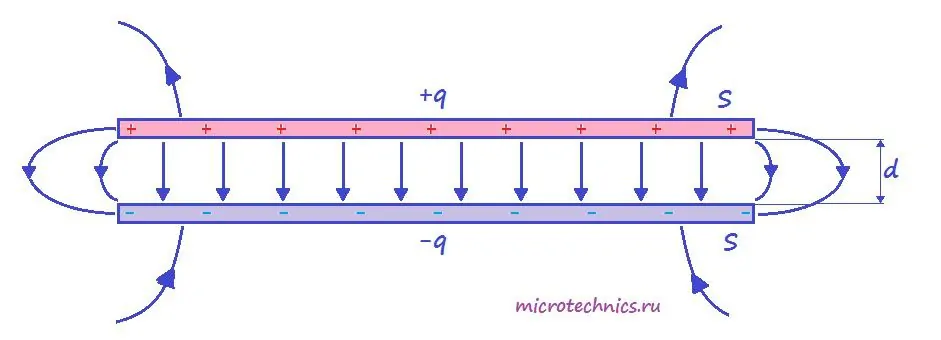

Итак, простейший конденсатор представляет из себя две плоские проводящие пластины, расположенные параллельно друг другу и разделенные слоем диэлектрика. Причем расстояние между пластинами должно быть намного меньше, чем, собственно, размеры пластин:

Такое устройство называется плоским конденсатором, а пластины — обкладками конденсатора. Стоит уточнить, что здесь мы рассматриваем уже заряженный конденсатор (сам процесс зарядки мы изучим чуть позже), то есть на обкладках сосредоточен определенный заряд. Причем наибольший интерес представляет тот случай, когда заряды пластин конденсатора одинаковы по модулю и противоположны по знаку (как на рисунке).

А поскольку на обкладках сосредоточен заряд, между ними возникает электрическое поле. Поле плоского конденсатора, в основном, сосредоточено между пластинами, однако, в окружающем пространстве также возникает электрическое поле, которое называют полем рассеяния. Очень часто его влиянием в задачах пренебрегают, но забывать о нем не стоит.

Для определения величины этого поля рассмотрим еще одно схематическое изображение плоского конденсатора:

Каждая из обкладок конденсатора в отдельности создает электрическое поле:

  • положительно заряженная пластина (+q) создает поле, напряженность которого равна E_{+}
  • отрицательно заряженная пластина (-q) создает поле, напряженность которого равна E_{-}

Выражение для напряженности поля равномерно заряженной пластины выглядит следующим образом:

E_{пл} = \frac{\sigma}{2\varepsilon_0\thinspace\varepsilon}

Здесь \sigma- это поверхностная плотность заряда: \sigma = \frac{q}{S}, а \varepsilon — диэлектрическая проницаемость диэлектрика, расположенного между обкладками конденсатора. Поскольку площадь пластин конденсатора у нас одинаковая, как и величина заряда, то и модули напряженности электрического поля, равны между собой:

E_+ = E_- = \frac{q}{2\varepsilon_0\thinspace\varepsilon S}

Но направления векторов разные — внутри конденсатора вектора направлены в одну сторону, а вне — в противоположные. Таким образом, внутри обкладок результирующее поле определяется следующим образом:

E = E_+ + E_- = \frac{q}{2\varepsilon_0\thinspace\varepsilon S} + \frac{q}{2\varepsilon_0\thinspace\varepsilon S} = \frac{q}{\varepsilon_0\thinspace\varepsilon S}

Соответственно, вне конденсатора (слева и справа от обкладок) поля пластин компенсируют друг друга и результирующая напряженность равна 0.

Назначение и функции конденсаторов

Конденсатор играет огромную роль как в аналоговой, так и цифровой технике. Они бывают электролитическими и керамическими, и отличаются своими свойствами, но не общей концепцией. Примеры использования:

  • Фильтрует высокочастотные помехи;
  • Уменьшает и сглаживает пульсации;
  • Разделяет сигнал на постоянные и переменные составляющие;
  • Накапливает энергию;
  • Может использоваться как источник опорного напряжения;
  • Создает резонанс с катушкой индуктивности для усиления сигнала.

Примеры использования

В усилителях обычно используются для защиты сабвуферов, фильтрации питания, термостабилизации и разделение постоянной составляющей от переменной. А электролитические в автономных схемах с микроконтроллерами могут долго обеспечивать питание за счет большой емкости.
В данной схеме транзистор VT1 постоянно открыт, чтобы усиливать звук без искажений. Но если вход замнется или на него поступи постоянный ток, то транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не допустить, нужен конденсатор. С1 позволяет отделить постоянную оставляющую от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный сигнал не проходит.

резистор

Чтобы схема качественно работала, обязательно хорошее питание. Когда схема в пиковые значения потребляет больше тока, то это всегда сильная нагрузка на источник питания. С3 фильтрует помехи по питанию и помогает снизить нагрузку. Чем больше емкость — тем лучше звук, но до определенных значений, все зависит от схемы.

А в блоках питания используется тот же принцип, как и в предыдущей схеме по питанию, но здесь емкость нужна гораздо больше. На этой схеме емкость элеткролита может быть как 1000 мкФ, так и 10 000 мкФ.

Еще на диодный мост можно параллельно включить керамические конденсаторы, которые будут шунтировать схему от высокочастотных наводок и шума сети 220 В.

Фазовые искажения

Конденсатор может искажать переменный сигнал по фазе. Это происходит из-за неверного расчета емкости, общего сопротивления и взаимодействия с другими радиодеталями. Не стоит забывать и о том, что любая радиодеталь имеет как реактивное, так и активное сопротивление.

Post Views:
2 065

Негативные факторы применения конденсаторов

Одной из главных проблем использования конденсаторов является высокая вероятность взрыва при перегревах, которые происходят из-за больших утечек. Также повысить риск поломки элемента могут близко расположенные радиаторы с высоким тепловым излучением. Какие типы конденсаторов наиболее подвержены взрывам? Чаще всего это происходит с электролитическими устройствами, обеспеченными ненадежными корпусами. Оптимизация конструкции с целью уменьшения размеров изделия заставляет производителей использовать тонкие оболочки, поэтому может иметь место разлет частей конденсатора и разбрызгивание электролита при сильном перегреве или в условиях повышенного внутреннего давления.

Основные параметры

Главные параметры конденсаторов, которые используются при проектировании и ремонте устройств радиоэлектроники, – это емкость и номинальное напряжение. Кроме этого, существует еще несколько дополнительных параметров, которые могут влиять на элементы схемы. Конденсаторы имеют следующие основные характеристики.

Ёмкость

Это самый основной параметр, который характеризует накопление электрического заряда. Расчет значения производится по различным формулам, в зависимости от конструкционных особенностей: плоский, цилиндрический или круглый конденсатор. На практике большая их часть выпускается как разновидности плоского. Емкость современных устройств варьируется от единиц пикофарад до десятков тысяч микрофарад и даже единиц фарад.

Удельная ёмкость

Этот относительный параметр привязывает габариты к величине емкости. Таким образом, чем выше удельная емкость, тем меньше габариты конструкции, однако при этом может упасть электрическая прочность (рабочее напряжение).

Плотность энергии

Данный параметр важен при использовании конденсаторов в качестве накопителей энергии, определяет величину энергии на единицу массы или объема элемента.

Номинальное напряжение

Значение напряжения, при котором сохраняются рабочие параметры в течение срока службы, называется номинальным. Рабочее напряжение должно быть меньше номинального.

Важно! Превышение номинального напряжения чревато выходом элемента из строя. Электролитический конденсатор при этом может разрушиться со взрывом. Вопреки распространенному мнению, элемент, включенный в цепь с напряжением, в несколько раз меньше номинального, сохраняет все остальные параметры

Вопреки распространенному мнению, элемент, включенный в цепь с напряжением, в несколько раз меньше номинального, сохраняет все остальные параметры.

Полярность

Такие виды конденсаторов, как электролитические, зачастую требуют включения в цепь с соблюдением полярности. Поскольку такие элементы используются, в основном, как накопители или фильтры, это не составляет затруднений. Несоблюдение полярности приводит к:

  • несоответствию емкости;
  • повреждению.

Маркировка обязательно содержит информацию о полярности подключения.

Опасность разрушения (взрыва)

Разрушение со взрывом характерно для электролитических конденсаторов. Причиной взрыва является нагрев, который возникает из-за:

  • несоблюдения полярности;
  • расположения рядом с источниками тепла;
  • старения (увеличения утечки и повышения эквивалентного сопротивления).

Для уменьшения последствий разрушения на корпусе в торце ставят предохранительный клапан или формируют насечки на крышке. Такая конструкция гарантирует, что при резком увеличении давления внутри корпуса скопившиеся газы и электролит выделяются через клапан или разрушенную по насечкам крышку. Таким образом, предотвращается взрыв, при котором обкладки и электролит разбрасываются по большой площади и вызывают замыкание элементов плат. Охлаждение устройства снижает вероятность разрушения.

Постоянные конденсаторы

Основной  параметр  постоянного  конденсатора  –  номинальная  ёмкость, может  меняться  во  время  эксплуатации,  как  и  у  резистора,  под  воздействием различных  факторов.  Разница  заключается  в  том,  что  скрупулёзно  следить  за такими изменениями обычно не требуется: требования к точности конденсаторов  не  высоки.

Так,  например,  используемые  в  качестве  фильтров  питания электролитические и керамические конденсаторы могут иметь допуск номинала ± 30% и более.

С максимальной точностью ± 1% изготавливаются некоторые  керамические  конденсаторы,  ёмкость  которых  ограничена  значением  100  нФ.  Они  используются  в  качестве  времязадающих  компонентов  при  создании  активных электрических фильтров или генераторов. Другие важные их отличия – высокая температурная стабильность и большая цена.

Следует  иметь  в  виду,  что  ёмкость  электролитических  конденсаторов может существенно меняться с изменением температуры и с течением времени они сильно деградируют (высыхают).

Конденсаторы выпускаются в соответствии с рядом  Е24, но часто  имеют более ограниченный набор номиналов, который задаётся в технических описаниях.

Цветовая  маркировка  конденсаторов  похожа  на  аналогичную  для  резисторов,  однако  в  отличие  от  чип-резисторов,  чип-конденсаторы  обычно  не имеют маркировки!

Типовые расчётные соотношения

  1. Выражение для накопленного в конденсаторе заряда

Q = C*U      (1.8)

  1. Последовательное соединение конденсаторов:

Cэ = C1*C2/(C1+C2)     (1.9)

  1. Параллельное соединение конденсаторов:

Cэ = C1+C2   (1.10)

  1. Переходный процесс в RC-цепочке:

Основные характеристики

Главным рабочим параметром является емкость, от которой зависит способность конкретной модели накапливать заряд. Следует разделять номинальную и фактическую емкость, так как на практике использования вторая величина может быть меньше. Диапазон значений по объему может варьироваться от 1 до 50 мкФ, а в некоторых случаях максимум достигает и 10 000 мкФ. Важен и показатель энергетической плотности, во многом определяемый конструкцией изделия. Наибольшей плотностью характеризуются крупноформатные типы конденсаторов, у которых масса обкладки с электролитом существенно превышает вес корпуса. К примеру, при емкости в 10 000 мкФ с напряжением в 0,45 кВт и массой порядка 2 кг плотность может достигать 600-800 Дж/кг. Как раз такие модели выгодно использовать для длительного хранения энергии. Помимо этого, рабочие свойства конденсаторов определяются допуском. Речь идет как раз о погрешности в соотношении показателей реальной и номинальной емкости. Данная величина выражается в процентах и в среднем составляет 20-30 %. В некоторых направлениях радиотехники применяются изделия с 1 % допуска.

Соединения конденсаторов

Для получения необходимой емкости конденсаторы соединяют между собой в батареи, применяя при этом параллельное, последовательное и смешанное соединения.

Параллельное соединение

При параллельном соединении конденсаторов одни обкладки всех конденсаторов соединяются в один узел, другие — в другой узел (рис. 5).


Рис. 5

Общий заряд равен алгебраической сумме зарядов каждой из обкладок отдельных конденсаторов:


\(~q = q_1 + q_2 + q_3.\)

Так как соединенные обкладки представляют собой один проводник, то потенциалы всех соединенных в один узел обкладок одинаковы и разность потенциалов между обкладками всех конденсаторов одинакова:


\(~U_1 = U_2 = U_3.\)

Так как q = C∙U, q1 = C1U, q2 = C2U, q3 = C3U, то \(~C \cdot U = C_1 \cdot U + C_2 \cdot U + C_3 \cdot U \Rightarrow\)


\(~C = C_1 + C_2 + C_3, \ C = \sum_{i=1}^n C_i .\)

Емкость батареи параллельно соединенных конденсаторов равна сумме емкостей отдельных конденсаторов.

Если параллельно соединяют n одинаковых конденсаторов, то


\(~C = n \cdot C_1 .\)

Последовательное соединение

При последовательном соединении конденсаторов (рис. 6) потенциал соединенных между собой обкладок конденсаторов одинаков.


Рис. 6

Если сообщить одной из обкладок первого конденсатора заряд +q, то у второй обкладки будет заряд —q, у соседней обкладки второго конденсатора заряд +q и т.д. Следовательно,


\(~q = q_1 = q_2 = q_3.\)

Напряжение на батарее равно сумме напряжений на всех конденсаторах:


\(~U = U_1 + U_2 + U_3.\)

Так как \(~U = \dfrac qC\) ; \(~U_1 = \dfrac{q}{C_1}\) ; \(~U_2 = \dfrac{q}{C_2}\) ; \(~U_3 = \dfrac{q}{C_3}\) , то \(~\dfrac{q}{C} = \dfrac{q}{C_1} + \dfrac{q}{C_2} + \dfrac{q}{C_3} \Rightarrow\)


\(~\dfrac{1}{C} = \sum_{i=1}^n \dfrac{1}{C_i} .\)

Величина, обратная емкости батареи последовательно соединенных конденсаторов, равна сумме величин, обратных емкостям отдельных конденсаторов.

Если последовательно соединены n одинаковых конденсаторов, то \(~C = \dfrac{C_1}{n}\).

Слюдяные конденсаторы с серебряными обкладками

Слюдяные конденсаторы с серебряными обкладками — это конденсаторы, которые изготавливаются путем нанесения тонкого слоя серебра на слюдяной материал в качестве диэлектрика. Причина использования таких слюдяных конденсаторов заключается в их высоких характеристиках по сравнению с любыми другими типами конденсаторов.

Слюдяные конденсаторы с серебряными обкладками могут быть изготовлены с допуском +/- 1%. Это намного лучше, чем любой другой тип конденсатора, доступный в продаже на сегодняшний день. Температурный коэффициент этих конденсаторов намного лучше, чем у конденсаторов других типов.

И это значение положительное, и обычно оно находится в диапазоне от 35 до 75 ppm/C, при среднем значении +50 ppm/C. Значения емкости для слюдяных конденсаторов обычно находятся в диапазоне от нескольких пикофарад до 3300 пикофарад. Слюдяные конденсаторы с серебряными обкладками имеют очень высокий уровень добротности и небольшой коэффициент мощности. Эти конденсаторы имеют диапазон напряжений от 100 В до 1000 В.

Слюдяные конденсаторы с серебряными обкладками используются в ВЧ-генераторах. Они не используются в устройствах связи из-за их высокой стоимости. Из-за их размера и стоимости, они в настоящее время мало используются.

Проверка на ёмкость

Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).

Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.

Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.

Сравнение мейнфрейма и суперкомпьютера.

Суперкомпьютеры — это машины, которые находятся сегодня на пике доступных вычислительных мощностей, особенно в области операций с числами. Суперкомпьютеры используются для научных и инженерных задач (высокопроизводительные вычисления, например, в области метеорологии или моделирования ядерных процессов), где ограничивающими факторами являются мощность процессора и объем оперативной памяти, тогда как мэйнфреймы используются для целочисленных операций, которые являются требовательными к скорости обмена данными, надежности и способности одновременной обработки множества процессов (инвентаризация товаров, резервирование авиабилетов, банковские операции).

В контексте общей вычислительной мощности мэйнфреймы проигрывают суперкомпьютерам.

Пленочный конденсатор

Пленочные конденсаторы являются наиболее часто используемым типом конденсаторов среди всех других типов, которые имеют разницу в своих диэлектрических свойствах. Пленочные конденсаторы — это конденсаторы с изолирующей пластиковой пленкой в ​​качестве диэлектрика, и это неполяризованные конденсаторы.

Диэлектрические материалы для этих конденсаторов сделаны в виде тонкого слоя, снабженного металлическими электродами и намотанного на цилиндрическую обмотку. Оба электрода пленочных конденсаторов могут быть из цинка или металлизированного алюминия.

Основным преимуществом пленочного конденсатора является прямое соединение его внутренней конструкции с электродами на обоих концах обмотки. Этот прямой контакт с электродами приводит к сокращению длины всех путей прохождения тока. Такая конструкция ведет себя как большое количество отдельных конденсаторов, соединенных параллельно. Кроме того, конструкция конденсаторов такого типа обеспечивает низкие омические потери и низкие паразитные индуктивности. Эти пленочные конденсаторы используются в устройствах питания переменного тока, а также в высокочастотных устройствах.

Некоторыми примерами пленок, которые используются в качестве диэлектрика для пленочных конденсаторов, являются полипропилен, полиэтиленнафталат, полиэфир, полифениленсульфид и политетрафторэтилен. В продаже представлены конденсаторы пленочного типа с диапазоном значений емкости от 5 пФ до 100 мкФ. Пленочные конденсаторы также доступны в различных формах, включая:

  • Тип Wrap & Fill (овальный и круглый): в этом типе, концы конденсатора запаяны эпоксидной смолой, а конденсатор обернут плотной пластиковой лентой.
  • Эпоксидный корпус (прямоугольный и круглый): конденсаторы этого типа заключены в формованный пластиковый корпус, заполненный эпоксидной смолой.
  • Металлический корпус (прямоугольные и круглые): конденсаторы этих типов заключены в металлическую трубку или металлическую банку и запечатаны эпоксидной смолой.

В настоящее время конденсаторы с вышеуказанным корпусом доступны как с радиальными, так и с осевыми выводами. Основное преимущество пленочных конденсаторов заключается в том, что они хорошо работают при высоких температурах по сравнению с бумажными.

Эти конденсаторы обладают малым допуском, высокой надежностью, а также очень длительным сроком службы. Примерами конденсаторов пленочного типа являются: цилиндрический пленочный конденсатор с осевым выводом, прямоугольный пленочный конденсатор и пленочные фольгированные конденсаторы. Они приведены ниже:

Тип осевого вывода:

Тип радиального вывода:

Эти пленочные конденсаторы требуют гораздо более толстого диэлектрического материала, чтобы избежать пробоя и разрывов диэлектрической пленки. Следовательно, они подходят для схем, требующих малых значений емкости.
