Устройство токарного станка

Особенности применения намоточных станков

Конструкции намоточных станков предусматривают вращение каркаса будущей катушки одновременно с оправкой, благодаря чему провод равномерно укладывается по конструктивной части будущего изделия. В процессе выполнения обмоток обязательно используется счетчик витков для намоточного станка. Специальная станочная оправка регулирует натяжение витков в соответствии с требуемыми пределами упругой деформации используемого провода.

Намоточные станки в своей работе используют два способа действия: механизированный или ручной. Ручной станок, в котором отсутствует механический привод, использует ручной труд человека. Вращение привода катушечных каркасов происходит в нём ручным способом или посредством ножных педалей. На крупных электротехнических предприятиях настольные ручные намоточные станки почти не используются, так как получить с их помощью высокую производительность труда и выполнить значительный объём работ невозможно. Другое дело – механические намоточные станки, которые работают от электрического привода. Они способны выполнять обмотки любой сложности с высоким качеством витковой укладки проводов. С их помощью выполняются рядовые, перекрёстные и тороидальные обмотки устройств.

Привод этого оборудования осуществляется от электрического двигателя намоточного станка, в большинстве случаев приводящего во вращение промежуточный вал, связанный с ним ремённой трёхступенчатой передачей. Включение и отключение процесса намотки выполняется с помощью фрикционной муфты сцепления, расположенной на ремённом валу. Сцепление позволяет без толчков и рывком плавно выключить намоточный станок, полностью исключая при этом перетяжку или обрыв обмоточного провода. От электродвигателя через зубчатую передачу приводится в действие и шпиндель станка, на котором крепится каркас будущего многовиткового элемента. Шпиндель при вращении также приводит в действие счётчик витков, а специальная деталь – водило – укладывает витки обмотки ровными слоями.

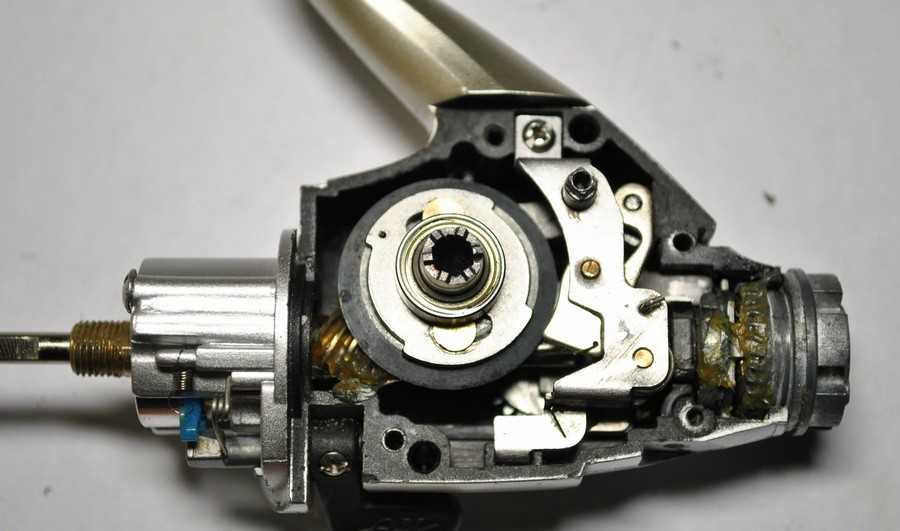

Как узнать передаточное число своей катушки

Разобравшись с тем, что такое передаточное число катушки, давайте разберемся, как узнать передаточное число у своей катушки. Обычно, для этого достаточно посмотреть на саму катушку, чаще всего производители пишут на корпусе специальную надпись “gear ratio”, а рядом указывают определенную пропорцию. К примеру, надпись может быть “gear ratio 5.0:1”. Это означает, что передаточное число у данной катушки составляет 5.

На практике, передаточное число катушки 5.0:1 означает, что достаточно один раз провернуть ручку вокруг оси, чтобы получить 5 оборотов ротора вокруг шпули.

Если передаточное число катушки не указано на ее корпусе, то узнать его можно либо посмотрев в паспорте на катушку, либо посмотреть технические спецификации катушки на сайте производителя.

На рынке представлено большое количество катушек, не меньшее количество существует и вариантов их передаточного числа. Средние его значения колеблются в диапазоне от 3.2 до 6.2. Но для обычного рыболова это всего лишь непонятные дробные числа. Как понять, какую катушку выбрать для конкретного типа рыбалки. Например, у вас катушка, промаркирована цифрами 5.1:1. Это оптимальное передаточное число или неудачное?

Шпиндельная бабка

В блоке бабки есть управляющий элемент. На втулке ставится шкив, она соосная по отношению к шпинделю. В одной стороны от шкива располагаются колеса перебора, с другой стороны, муфта, она обеспечивает включение шпинделя напрямую.

Сам шпиндель расположен в стакане, если требуется устанавливать новый шкив, стакан демонтируется. Подшипники качения (вид — прецизионный) обеспечивают шпиндель хорошими рабочими характеристиками.

Смазка бабки реализуется с помощью специального элемента. Корпус шпиндельного блока снабжен кнопками запуска силовой установки. Вектор резьбы меняется с использованием трензеля.

Механизм намоточного станка

Рассматривая ручной намоточный станок нужно учитывать, что в продаже существует несколько различных вариантов конструкции: рядовой, тороидальный и универсальный. Все варианты исполнения характеризуются определенными особенностями, которые надо пользоваться для увеличения эффективности работ.

Намоточный станок, проводящий рядовую укладку проволоки, состоит из таких элементов:

В основе конструкции лежит сварная рама, имеющая посадочные места и отверстия для фиксации прочих основных элементов.
Подобный станок обладает механизмом, за счет которого длинномерный материал распределяется по всей длине барабана равномерно. Распределение проводится за счет каретки с направляющими роликами, которая и переводится вдоль барабана.
Модели намоточных станков могут отличаться друг от друга размерами и функционалом.

Встречаются и стандартные механизмы, предназначенные для укладки проволоки. Среди их особенностей стоило бы отметить несколько таких моментов:

Основная часть конструкции является каркасом, который собирается из металла и дерева. Она расположена вертикально.
Опоры служат для расположения двух горизонтальных осей: одна используется для установки пластин, вторая катушки.
Механизм имеет и сменные шестерни, предназначенные для передачи вращения.
Ось соединена с рукояткой. Для ее фиксации используется цанговый зажим.
В качестве фиксатора применяются винты и гайки.

Если наматывать нужно на тороидальные сердечники, то используется механизм кольцевого типа. Он имеет данные особенности:

Конструкция напоминает челнок, работающий по принципу швейной иглы.
Намоточное устройство такого типа имеет шпулю. Она представлена сочетанием двух пересекающихся колец со съемным сектором.
Для того чтобы шпуля вращалась устанавливают электрический двигатель.

При учете особенностей подобных механизмов можно сделать самодельный намоточный станок. Он не будет значительно уступать покупным, при этом обойдется недорого.

Схема аварийное зажигание

Схемы намотки. Подключаемся к датчику скорости Схема подключения к автомобилю маз.

Мгновенная диагностика МД-1 + АЗ-1 + аварийное зажигание.

Полезные схемы для автолюбителя.

Замок зажигания ВАЗ 2107: схема подключения, замена, кнопка. Электрооборудование автомобилей УАЗ. Включить.

Электрические схемы газ-3110 “волга».

Автомобильные системы зажигания zil Обзор системы аварийного зажигания az_1 youtube.

Контактная система зажигания – устройство, принцип действия Схема подключения карбюратора и инжектора ВАЗ 2104 (21043) Зажигание от ВАЗ-2106. Установка, схема и принцип работы.

Основные электрические схемы низкого напряжения.

Электросхема Зил-130 автомобиля ЗИЛ-130.

ВАЗ 2109 не заводится. Контроль системы электроснабжения, системы.

Заводчик спидометра для ne555.

Полезные советы. Бесконтактное реле сигнализации Ремонт автомобильных площадок по схемам fiat albea.

Электросхемы МАЗ 103 и автобуса.

1М63Д станок токарно-винторезный универсальный. Назначение, область применения

Станок токарно-винторезный 1м63д (начало серийного производства – 1983 год) заменил модель . В 1986 году станок 1м63д был заменен на более совершенную модель .

Токарно-винторезные станки 163 серии одни из самых распространённых на территории бывшего СССР, предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой).

Модификации токарного винторезного станка 1М63

1М63 – следующее поколение 163-й серии, станок заменил модель 163, начало выпуска 1968 год.

1М63Ф306 – токарно-винторезный станок с ЧПУ, начало серийного выпуска 1973 год.

1М63Ф101 – токарно-винторезный станок с УЦИ, обеспечивающим отсчет поперечного перемещения суппорта, начало серийного выпуска 1976 год.

1М63Б, 1М63БГ, 1М63БФ101 – токарно-винторезные быстроходные повышенной мощности.

1М63Д, 1М63ДФ101 – токарно-винторезные, Тбилиси, 1983 год.

1М63М, 1М63МФ101 – токарно-винторезные повышенной мощности, Тбилиси, 1986 год.

1М63МФ30 – токарный станок с ЧПУ Электроника НЦ-31, Тбилиси.

1М63МС5 – токарно-винторезный станок 163 серии, Тбилиси, 1991 год.

Основные технические характеристики токарно-винторезного станка 1М63Д

Изготовитель – Тбилисский станкостроительный завод им. Кирова.

Запланированный срок установочной серии – 1983 год.

Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной – Ø 630 мм
Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом – Ø 350 мм
Расстояние между центрами – 1400 мм
Высота центров – 315 мм
Мощность электродвигателя – 15 кВт
Вес станка полный – 4,3 т

Шпиндель токарно-винторезного станка 1М63Д

Конец шпинделя – по ГОСТ 12593 (Концы шпинделей фланцевые под поворотную шайбу и фланцы зажимных устройств)
Номинальный диаметр конуса D = 139,719 мм, условный размер конца шпинделя – 8
Внутренний (инструментальный) конус шпинделя – Морзе 6
Диаметр сквозного отверстия в шпинделе – Ø 70 мм
Пределы чисел прямых оборотов шпинделя в минуту (22 ступеней) – 12,5..1600 об/мин
Пределы чисел обратных оборотов шпинделя в минуту (11 ступеней) – 22,4..2240 об/мин
Диаметр стандартного патрона – Ø 400 мм

Подачи и резьбы токарно-винторезного станка 1М63Д

Пределы продольных подач – 0,06..1,4 мм/об
Пределы поперечных подач – 0,024..0,518 мм/об
Пределы подач резцовых салазок – 0,019..0,434 мм/об
Пределы шагов резьб метрических – 1..124 мм
Пределы шагов резьб модульных – 0,25..56 модулей
Пределы шагов резьб дюймовых – 28..1/4 ниток на дюйм
Пределы шагов резьб питчевых – 112..0,5 питчей

Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.

Суппорт станка имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.

Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен.

Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.

Обозначение токарного станка

В 1937 году в ЭНИМС был разработан типаж (номенклатура типов и размеров) станков, в том числе и принята единая система условных обозначений станков.

– токарный станок (номер группы по классификации ЭНИМС)

– поколение станка или обозначение завода – производителя:

– номер подгруппы (1, 2, 3, 4, 5, 6, 7, 8, 9) по классификации ЭНИМС (6 – токарно-винторезный)

– высота центров над станиной (1, 2, 3, 4, 5) (2 – высота центров 315 мм)

Буквы в конце обозначения модели:

– станок с выемкой в станине

А, М

– станок с механическим приводом верхнего (резцового) суппорта. Поставляется по особому заказу

– станок быстроходный

– станок изготовленный Тбилисским станкостроительным заводом им. Кирова

– станок с копировальным устройством

– точность станка – (н, п, в, а, с) по ГОСТ 8-82 (П – повышенная точность)

Ф1

– станок с устройством цифровой индикации УЦИ и преднабором координат

Ф2

– станок с позиционной системой числового управления ЧПУ

Ф3

– станок с контурной (непрерывной) системой ЧПУ

Схема кинематическая токарно-винторезного станка ТН-1

Кинематическая схема токарного-винторезного станка тн-1

Цепь привода главного движения токарного станка тн1

В этой цепи вращение шпинделя осуществляется от электродвигателя 1 через клиноременную передачу. Предусмотрено 9 рабочих частот вращения шпинделя.

Две ступени (200 и 271 об/мин) можно получить, если шкив 2, жестко сидящий на валу электродвигателя 1, соединить ремнем с промежуточным шкивом 4, а тот, в свою очередь по ручью «а»— со шкивом 5, свободно вращающимся относительно вала электродвигателя 1, Со шкива 5 по одному из двух свободных ручьев «в» или «с» вращение передается непосредственно на шкив 6, жестко связанный со шпинделем.

Одна ступень (650 об/мин) получается путем передачи вращения со шкива 5 прямо на шкив 6, минуя промежуточные шкивы 4 и 5.

Еще две ступени 525 и 1000 об/мин) можно получить, если на шкив 2 надеть сменный шкив 3, чтобы торец, на котором имеются кулачки, был обращен наружу Со шкива 3, как и в первом случае, вращение передается на промежуточный шкив 4, а с него, по ручью «в» на шкив 5, который передает вращение шкиву 6 по ручьям «а» или «с».

Оставшиеся четыре ступени (1200, 1700, 2800 и 3200 об/мин) получаются, если вал электродвигателя 1 соединить со шкивом 5 через шкив 3 с помощью кулачков, имеющихся на одном из торцев последнего. Тогда по любому из четырех ручьев вращение можно передавать на шкив 6.

Цепь привода подач

Перемещение суппорта вправо и влево осуществляется ходовым винтом VII.

Вращение на ходовой винт передается непосредственно со шпинделя жестко закрепленным на кем зубчатым колесом 7.

Через зубчатое колесо 8 вращение передается зубчатыми колесами 9 и А, далее на промежуточный валик VI. Имеется два варианта передачи вращения на этот валик:

первый вариант (на схеме обозначен сплошной линией) через блок зубчатых колес Б-В и колесом Г
второй вариант (на схеме обозначен пунктирной линией) через зубчатые колеса Б и В

Первый вариант используется для осуществления подачи при обычном точении, второй при нарезании резьбы.

С валиком VI жестко связано зубчатое колесо 11. С этого колеса на колесо 14, закрепленное на левом конце ходового винта, вращение можно передать либо через пару зубчатых колес 12 и 13 и тогда суппорт будет перемещаться влево, либо через зубчатое колесо 11, что обеспечит перемещение суппорта вправо. Все три колеса 11, 12 и 13) смонтированы на поворотном устройстве 12 и находятся в постоянном зацеплении с центральным зубчатым колесом 10. Таким образом, можно осуществлять перемещение суппорта как вправо, так и влево при одном и том же направлении вращения шпинделя.

Имеется также возможность отключать подачу суппорта без останова вращения шпинделя. Это обеспечивается расцеплением зубчатых колес 7 и 8 с помощью того же поворотного устройства.

Поперечное перемещение суппорта осуществляется от маховичка 38 через винт VIII.

Кинематическая цепь револьверной головки

Перемещение корпуса револьверной головки осуществляется при вращении штурвала 25 через передачу зубчатое колесо 26 рейка 27 Зубчатое колесо 26 закреплено на оси штурвала 25, а рейка 27 на салазках револьверной головки.

Поворот инструментального диска 39 на одну позицию осуществляется следующим образом. При перемещении корпуса револьверной головки вправо одно плечо рычага 29, упирается в упор 30 закрепленный в салазках револьверной головки и рычаг 29, поворачиваясь вокруг своей оси вторым плечом выводит фиксатор 31 из зацепления с звездочкой 38. При этом сжимается пружина 32. При дальнейшем перемещении корпуса 28 револьверной головки упор 34 входит в один из шести винтовых пазов барабана 33. При этом барабан 33 начинает поворачиваться. Одновременно поворачивается вал X синхронно с барабаном 33 и через конические зубчатые колеса 36, 37 вал IX с инструментальным диском 39 и звездочкой 38. При дальнейшем движении вправо рычаг 29 соскакивает с упора 30 и пружина 32 заводит фиксатор 31 в соответствующую впадину звездочки 38 фиксируя инструментальный диск револьверной головки 39. Одновременно поворачивается и барабан 35 с регулируемыми упорами. При этом напротив упора 34 располагается соответствующий упор. При движении влево барабан 33 вращается упором 34 в обратном направлении. Кулачки муфты проскальзывают, отжимая пружину 36. Упор 34 выходит из паза кулачка 33. При дальнейшем движении влево осуществляется рабочий ход.

Кинематическая цепь подвижной резцедержки станка ТН-1

Кинематическая цепь подвижной резцедержки станка тн-1

Перемещение подвижной резцедержки осуществляется от маховичка 39 через винт XI.

Неподвижная резцедержка токарного станка тн-1

Устройство самодельного намоточного станка

В промышленных условиях используются специальные приспособления для массового производства различных типов электрических катушек и трансформаторов. Производство однотипных изделий позволяет вкладывать финансовые средства в скоростное, автоматическое оборудование для увеличения количества выпускаемой продукции.

В работе своими руками при ремонте, восстановлении, создании новых катушек или трансформаторов, необходимости в полной автоматизации процесса перемотки нет, но метод ручной укладки каждого витка проволоки устраивает далеко не всех мастеров. Поэтому появилась практика создания своих собственных моделей.

Самым простым вариантом является ручной намоточный станок, сделанный своими руками, который оснащен регулируемым укладчиком и счетчиком витков

При его создании следует уделить внимание лишь нескольким условным требованиям:

простота конструкции;
использование подручных материалов;
возможность намотки катушек разного размера и конфигурации.

Устройство простейшего самодельного намоточного станка для трансформаторов

Примером такого станка сделанного своими руками может послужить такая конструкция, работающая по принципу колодезного ворота:

основание с двумя вертикальными стойками, сделанными из дерева или фанеры;
горизонтальная ось, закрепленная на стойках сделанная из толстой проволоки один конец которой выгнут в форме ручки для вращения;
две трубки одетые на ось, на одной из которых размещена деревянная колодка, которая фиксируется шпилькой из металла и имеет клин для надежной фиксации на вращающейся оси;
счетчик витков (велосипедный одометр), который подсоединяется к свободному концу оси через плотную резиновую трубку или витую пружину подходящего сечения.

Принцип работы такого устройства основан на насаживании каркаса трансформатора на ось устройства, и вращении своими руками ворота с ручным контролем плотности укладки провода и визуальным — по отсчету витков. к меню

Намотка тороидальных трансформаторов

Широкое применение тороидальных трансформаторов в бытовой технике и приборах дающих низковольтное освещение, создает необходимость в станке, а точнее, приспособлении, которое поможет намотать проволоку на каркас круглой замкнутой формы.

В промышленных условиях используются специальные кольцевые станки для качественной намотки тороидальных трансформаторов. В домашних же условиях, приходится мотать вручную долго и без гарантии качественной ровной укладки проволоки.

Приспособление в виде челнока, который работает по принципу швейной иглы, несколько облегчает работу по намотке тороидальных трансформаторов, но в недостаточной степени.

Станок для намотки тороидальных трансформаторов

Для создания более производительного устройства по намотке тородоидальных трансформаторов потребуется обод велосипедного колеса. Он закрепляется на стене при помощи штыря и имеет резиновое кольцо для закрепления проволоки.

Так как обод является цельным, то для того чтобы одевать на него каркасы тородоидальных трансформаторов, его необходимо будет разрезать и затем скрепить разборными пластинами.

Намотка тороидальных катушек при помощи этого приспособления происходит следующим образом:

на разъединенный обод одевается подготовленная к намотке катушка;
пластинами скрепляют (соединяют) обод, чтобы он являлся цельным кругом;
наматывают на него необходимое количество проволоки;
присоединяют конец провода к свободно перемещающейся по ободу катушке;
начинают передвигать катушку по ободу полными кругами, за счет чего проволока сама укладывается на каркас трансформатора.

При выполнении такой, практически ручной намотки, необходимо следить за натяжением проволоки и плотностью витков.

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

Обод велосипедного колеса подходит лишь для катушек большого размера. Этот же принцип намотки, для небольших тороидальных трансформаторов, можно применять, используя любое плоское кольцо подходящих размеров. к меню

Это интересно: Гидравлические трубогибы — виды, видео, фото

Изоляция слоев обмотки

Схема первичной и вторичной обмоток.

Часто между слоями провода требуется вставлять изоляционные прокладки. Обычно их делают из бумаги, лучше всего подойдет кабельная или конденсаторная. Бумага для прокладок должна быть плотной, ровной, без отверстий и просветов.

Между соседними обмотками трансформатора изоляция нужна куда более серьезная. Обычно используется лакоткань, с двух сторон от которой размещается бумага («сэндвич»). Слой бумаги нужен еще и для выравнивания поверхности перед началом наматывания следующей обмотки. При отсутствии лакоткани вместо нее можно использовать ту же бумагу в несколько слоев (не менее 3).

Полосы бумаги для изолирующих прокладок делаются шире, чем обмотка, ее края должны выходить на 2-4 мм за пределы витков обмотки. По краям лишняя загибается вверх, защищая тем самым крайние витки.

1 Конструкция и принцип работы

Намоточный станок незаменим при производстве однотипных изделий. Существует два вида таких агрегатов — автоматические и ручные, при этом последние в промышленной сфере практически не распространены из-за ограниченной функциональности.

Однако габаритные размеры, большой вес и стоимость автоматических намотчиков делают их неприменимыми в быту, поэтому для дома лучше обзавестись ручным станком. Стандартная конструкция такого устройства состоит из следующих элементов:

несущий каркас из двух вертикальных стоек из металла либо дерева, между которыми зафиксированы горизонтальные оси (на центральной стойке — для пластин с колесиком, на внешней — для самой катушки);
большая и малая шестерни, передающие на катушку крутящий момент;
ручка, зафиксированная на большой шестерни, посредством которой вращается ось с катушкой;
крепежные элементы — винты и гайки.

Схема конструкции намоточного станка

Принцип действия такого устройства предельно прост — вращение ручки приводит к намотке на вращающийся каркас проволоки либо кабеля, за равномерность намотки отвечает направляющая укладчика, которая перемещает проволоку в горизонтальной плоскости.

Контроль количества витком может выполняться как визуально, так и с помощью специальных счетчиков, простейшим из которых является обычный велосипедный одометр. В более продвинутых станках в качестве счетчика используется специальный магнитно-герконовый датчик.

1.1 Магазинные станки

Среди промышленных намоточных агрегатов повсеместной популярностью пользуется станок для намотки кабеля СРН-05М3. Данная модель была запущена в эксплуатацию еще во времена СССР, и с тех пор хорошо себя зарекомендовала благодаря высокой надежности и производительности. На вторичном рынке СРН-05М3 можно найти за 15-20 тыс. рублей.

СРН-05М3

СРН-05М3 выполнен в корпусе из чугуна, вес оборудования составляет 80 кг, габариты — 877*840*142 см . Станок позволяет наматывать однослойные, двухслойные и тороидальные катушки в режиме автоматической укладки. Минимальный диаметр кабеля — 0.05 мм, максимальный — 0.5 мм. Агрегат комплектуется однофазным электромотором типа УЛ-62, мощность которого составляет 0.18 кВт. Наибольшая скорость вращения при намотке — 5100 об/мин.

NZ-1

Для бытовой эксплуатации лучшим выбором будет ручной станок NZ-1 (Китай). Несмотря на страну происхождения NZ-1 является достаточно надежным и функциональным оборудованием. Агрегат предназначен для наматывания катушек диаметром до 150 мм, с максимальной шириной не более 100 мм. Коэффициент передаточного отношения составляет 1:08 в быстром режиме намотки и 1:0.1 в медленном. Максимальная скорость — не более 1000 об/мин.

NZ-1 укомплектован счетчиком витков механического типа. Корпус выполнен из металла, опорная станина — из чугуна. Станок оснащен шкивом, что позволяет подключаться к нему электродвигатель через ременную передачу и работать в автоматическом режиме. Стоимость такого оборудования варьируется в пределах 4-5 тыс. рублей.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.
Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

Коррозия и наличие ржавчины на сердечнике;
Перегрев и нарушение изоляции;
Межвитковое короткое замыкание;
Деформация корпуса, обмоток и сердечника
Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Как перемотать трансформатор своими руками: личный опыт расчета и технология выполнения работы для начинающего мастера

Современные бытовые приборы используют трансформаторное преобразование электроэнергии в блоках питания. Домашнему мастеру приходится их периодически ремонтировать или переделывать.

На основе личного опыта электрика объясняю, как перемотать трансформатор своими руками в домашних условиях, имея минимум необходимого инструмента для работы.

Рассчитываю, что статья будет полезна в первую очередь начинающим электрикам, как полезная инструкция для работы с трансформаторными устройствами с частотой сигнала до 400 герц.

Перемотка трансформатора требует точного соблюдения технологии и правильного расчета его конструкции. При этом могут возникнуть различные ситуации.

Самый простой случай произошел весной прошлого года, когда ко мне обратился сосед, работающий в авторазборке. У них отказал сварочный трансформатор.

Я определил межвитковое замыкание и порекомендовал им самостоятельно размотать обмотку, улучшить ее изоляцию и снова намотать на катушку. Сам процесс разборки поэтапно фотографировать. По этим фото проще собрать сварочник без ошибок.

К концу дня они с этой задачей справились. В качестве изоляции использовали офисную бумагу: нарезали ее на полоски и оборачивали каждый виток. Таким простым способом работоспособность была восстановлена. А сварочником они сейчас работают только под навесом.

Однако это частный случай. В большинстве ситуаций вам потребуются специальные методики, обеспечивающие оптимальный выбор соотношения параметров конструкции и выходных характеристик.
