Радиосвязь

Аналоговое кодирование — AM и FM

Радиостанции отправляют в эфир голос и музыку, а чтобы принять и расшифровать сигнал мог даже самый дешёвый приёмник, они кодируют сигнал аналоговым способом. В зависимости от длины волны используют либо амплитудную модуляцию (AM), либо частотную модуляцию (FM). Есть ещё другие варианты модуляций, но они работают по похожему принципу.

Возьмём один и тот же сигнал, который нам нужно зашифровать, — например, голос ведущего. Если представить его в виде звуковых колебаний, то он будет выглядеть примерно так:

Амплитудная модуляция меняет амплитуду несущей частоты (амплитуда — это насколько высоко над осью Х поднимается волна), чтобы верхние пики образовали нужный нам сигнал:

В этом алгоритме частота остаётся неизменной, а меняется только амплитуда сигнала. Обычно это работает на средних и коротких волнах — их чаще всего используют для передачи на длинные расстояния.

Частотная модуляция работает иначе — меняется сама частота, а амплитуда не меняется. Но частота меняется в очень узком диапазоне, чтобы приёмникам не пришлось переключаться на другую волну.

Импульсная модуляция[править]

Импульсная модуляция делится на 4 основных вида:

• Амплитудно-импульсная
• Широтно-импульсная
• Частотно-импульсная
• Фазово-импульсная

Импульсная модуляция

Амплитудо-импульсная	Широтно-импульсная	Частотно-импульсная	Фазово-импульсная
Меняется амплитуда импульсов	Меняется длительность (ширина) импульсов	Меняется частота импульсов	Меняется сдвиг импульсов относительно тактовых моментов времени
С увеличением напряжения модулирующего сигнала увеличивается амплитуда несущего сигнала	С увеличением напряжения модулирующего сигнала увеличивается длительность импульсов	С увеличением напряжения модулирующего сигнала увеличивается частота импульсов	С увеличением напряжения модулирующего сигнала увеличивается сдвиг относительно такта времени

Мультиплексированиеправить

Сами по себе, схемы модуляции позволяют посылать только один сигнал, что достаточно плохо, учитывая количество пользователей сетями. Поэтому были разработаны схемы мультиплексирования, которые позволяют многим сигналам совместно использовать одни линии.

Вертикальный диполь

Хорошо известно, что для работы на дальних трассах вертикальная антенна имеет преимущество, так как её диаграмма направленности в горизонтальной плоскости круговая, а главный лепесток диаграммы в вертикальной плоскости прижат к горизонту и имеет малый уровень излучения в зенит.

Однако изготовление вертикальной антенны сопряжено с решением ряда конструктивных проблем. Применение алюминиевых труб в качестве вибратора и необходимость для его эффективной работы установить в основании «вертикала» систему «радиалов» (противовесов), состоящую из большого числа проводов длиной в четверть волны. Если использовать в качестве вибратора не трубу, а провод, мачта, его поддерживающая, должна быть выполнена из диэлектрика и все оттяжки, поддерживающие диэлектрическую мачту, также диэлектрическими, либо разбиты на нерезонансные отрезки изоляторами. Всё это связано с затратами и часто невыполнимо конструктивно, например, из-за отсутствия необходимой площади для размещения антенны. Не забываем, что входное сопротивление «вертикалов» обычно ниже 50 Ом, а это ещё и потребует его согласования с фидером.

Частотное уплотнение FDM[править]

Частотное уплотнение использует передачу в полосе пропускания, чтобы совместно использовать канал. Спектр делится на диапазоны частот, каждый пользователь получает владение некоторой полосой, в которой он может послать свой сигнал.
Наглядным примером частотного уплотнения служит AM-радиовещание. Его выделенный спектр составляет приблизительно 1 МГц, примерно от 500 до 1500 кГц. Другие частоты выделены другим логическим каналам (станциям), каждая станция действует в части спектра, с межканальным разделением, достаточно большим, чтобы предотвратить помехи.

На рисунке приведен пример объединения трех телефонных линий в одну. Можно заметить, что каждой линии выделяется полоса в 4000 Гц, хотя она занимает примерно 3100 Гц. Избыток в 900 Гц называется защитной полосой. Она сохраняет каналы хорошо отделенными друг от друга.

Принципы построения каналов

Проектировщик решает последовательно круг задач:

1. Выбор частотного диапазона.
2. Обоснование метода модуляции.
3. Обеспечение электромагнитной совместимости путём указания соответствующих конструкций антенн.
4. Расчёт мощности, дальности.
5. Решение вопроса о необходимости применение кодирования информации, включая избыточность пакетов.
6. Определение конструкции устройств, возможности покупки готовых узлов системы.
7. Указание способов монтажа, транспортировки, хранения, использования.
8. Гарантийные условия.

Инженер обязан уметь найти необходимые сведения, преследуя специфические цели заказчика. Знать наизусть громадный объем не позволяют современные технологии обучения, переподготовки персонала. Перечень литературы зачастую пестрит иностранными изданиями. Важный пункт – знание английского языка, умение пользоваться мировой паутиной.

Основные разновидности радиосвязи и их применение

Высокочастотные колебания — составляющие любого радиосигнала, представляют собой направленное наложение двух колеблющихся в пространстве под углом 900 полей, магнитного и электрического. Энергия, которую вырабатывают эти поля, увеличиваются по мере повышения синхронности таких колебаний и помре увеличения площади, на которую распространяется действие этих полей. Соответственно, сила прохождения сигнала, при росте расстояния до его источника падает.

Для передачи радиосигнала применяются антенны. Конструкция любой антенны предусматривает концентрацию радиоволн, которые содержатся в луче, с увеличением степени такой концентрации КПД антенного устройства увеличивается. Конструктивные особенности передатчика и антенны определяют разновидности радиосвязи.

Радиорелейная связь

Функции радиорелейной линии заключаются в приёме и ретрансляции сигналов, которые принимаются либо от другой радиостанции, либо от провода, оптоволоконного, микроволнового, коаксиального кабеля или другого канала интегрированной наземной линии. Радиорелейная связь – важная, хотя уже и постепенно устаревающая технология системы радиосвязи.

Большинство станций радиорелейной связи представляют собой наземную систему связи типа «точка-точка». Типовой представитель — система связи с релейным микроволновым излучением или система спутниковой связи.

Расположение радиорелейных станций и диаграммы направленности антенн должны быть установлены так, чтобы обеспечивать минимальные помехи для наземных спутниковых станций. Аналоговые и цифровые схемы основной полосы частот радиорелейной связи аналогичны спутниковым системам, однако процесс обмена и передачи сигналов происходит в атмосфере. Радиорелейные линии могут быть частью соединения между земной станцией и центром коммутации сигнала.

Передача сигналов через спутник

Теперь рассмотрим, как работает радио на примере телекоммуникационного сообщения через спутники. Для передачи сигналов антеннам на Земле используются все те же радиоволны. Информация может включать:

1. Научные данные (например, снимки, сделанные спутником);
2. Текущее состояние систем спутника;
3. Данные о местонахождении спутника в космическом пространстве.

Спутниковая передача сигналов происходит по пути их распространения в прямой видимости от наземной станции к спутнику связи (восходящая линия связи) и обратно к земной станции (нисходящая линия связи). Спутник обычно размещается на геостационарной орбите, на высоте около 18…20 тыс. км над Землей, так что он кажется неподвижным из любой точки, откуда виден. Оттуда спутник действует как ретранслятор в небе. Наземная станция включает в себя антенны, здания и электронику, необходимые для передачи, приёма и последующей обработки сигналов.

Используемый частотный спектр аналогичен тому, который применяется для наземного микроволнового радио. Антенна наземной станции обычно является остронаправленной, в то время как спутниковая антенна имеет увеличенную ширину луча, чтобы покрывать большую часть земной поверхности и иметь возможность одновременно связываться со многими удаленными друг от друга земными станциями.

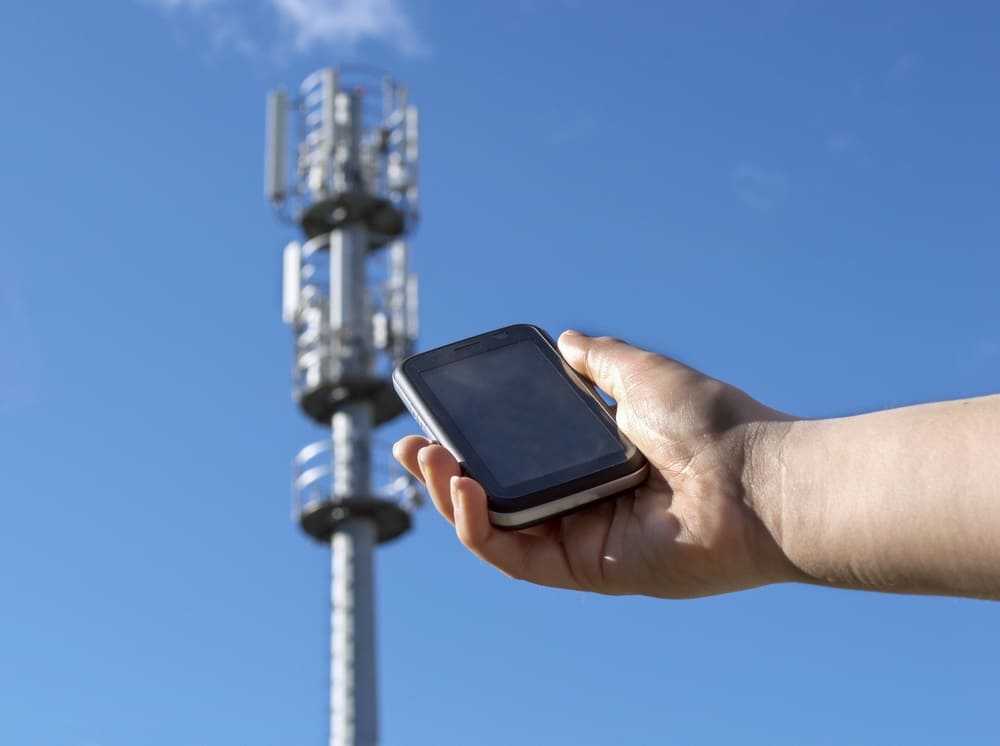

Сотовая связь

Общим элементом всех технологий сотовой связи является использование определенных радиочастот, а также повторное использование частот. Это позволяет предоставлять услугу большому количеству абонентов при уменьшении количества каналов (ширины полосы). Можно создавать широкие сети связи за счет полной интеграции передовых возможностей мобильного телефона.

Возможно, вам также будет интересно

Введение В настоящее время при проведении испытаний ракетно-космической техники (РКТ) в составе измерительных комплексов наземной инфраструктуры используется целый ряд различных антенных систем, часть из которых разработана еще с 70–80‑х годов прошлого века, отличающихся диапазонами частот принимаемых сигналов, принципами формирования диаграммы направленности (ДН), эффективной площадью, коэффициентом усиления и другими параметрами . Причем с тех пор многие антенные системы уже устарели не только

Вступление Грамотное проектирование твердотельных СВЧ-усилителей мощности (high power amplifier, HPA), особенно тех, которые используются в критически важных оборонных, авиакосмических и метеорологических приложениях, начинается с выбора наиболее подходящей технологии используемых дискретных или интегральных мощных полупроводниковых приборов. В настоящее время разработчики мощных СВЧ-усилителей имеют возможность выбирать из нескольких полупроводниковых технологий, применяемых для усиления импульсных и непрерывных (continuous-wave, CW) широкополосных или узкополосных сигналов в диапазоне

Компания Keysight Technologies представила новый высокопроизводительный портативный СВЧ-анализатор, позволяющий повысить оперативность процессов установки систем 5G, РЛС и спутниковой связи.
Новый СВЧ-анализатор FieldFox от Keysight поддерживает расширенный диапазон частот и качество измерений, сравнимое с лабораторным оборудованием. Компактный многофункциональный широкополосный анализатор в прочном герметичном корпусе позволяет проводить установку инфраструктурных компонентов сетей миллиметрового диапазона и в полевых условиях получать достоверные данные об основных показателях их …

Передатчики с ЧМ

Подобно AM, ЧМ-радиовещание играет важную роль в течение уже многих лет. В США FM-радиовещание осуществляется в частотном диапазоне 88–108 МГц. В отличие от амплитудной модуляции, при частотной модуляции пропорционально амплитуде модулирующего сигнала меняется не амплитуда, а частота несущей. В общем виде частотная модуляция гармонической несущей синусоидальным сигналом показана на рис. 3.

Рис. 3. Пример частотной модуляции

Величину изменения частоты называют частотной девиацией. В ЧМ-радиовещании в США и Европе, а также в России максимально допустимая девиация частоты составляет ±75 кГц.

На рис. 4 показана структурная схема одной из возможных реализаций типового ЧМ-передатчика. В этом конкретном передатчике используется т. н. косвенный метод формирования ЧМ-модуляции. Сигнал несущей генерируется опорным кварцевым генератором. Этот сигнал усиливается буферным усилителем до уровня, требуемого для функционирования фазового модулятора. Параллельно принимается, например с микрофона, и усиливается звуковой сигнал, который поступает на фазовый модулятор. Звуковой сигнал и несущая образуют частотно-модулированный сигнал на выходе фазового модулятора.

Рис. 4. Структурная схема ЧМ-передатчика с использованием косвенного метода формирования сигнала

В приведенном на рис. 4 примере построения передатчика с частотной модуляцией сигнала кварцевый генератор выдает сигнал несущей с частотой ниже конечной несущей частоты передаваемого сигнала. Следовательно, промодулированный сигнал должен проходить через частотный множитель, за которым установлен смеситель, а затем еще один умножитель частоты. Необходимо не только умножить частоту сигнала до заданной, но и обеспечить требуемую девиацию частоты. Уже сформированный сигнал усиливается предусилителем, а затем мощность сигнала до его поступления в передающую антенну увеличивается до заданной в оконечном УМ. Передаваемый сигнал, в конечном итоге, достигает приемной антенны ЧМ-приемника, который и восстанавливает исходную информацию. Такое построение передатчика обеспечивает высокую стабильность средней частоты несущей, что достаточно сложно реализовать при использовании прямого метода частотной модуляции.

В чем суть модуляции?[править]

Возьмем высокочастотное колебание. Само по себе оно не несет никакой информации. Его мы будем использовать в качестве основного компонента передаваемого сигнала. Частоту этого колебания называют несущей.
Для того, чтобы начать передавать полезную информацию, нам нужно каким-нибудь образом видоизменить несущую частоту так, чтобы она повторяла закономерности сигнала, который мы хотим передать. Иными словами, нам нужно сделать так, чтобы она несла информацию о нашем полезном сигнале.
Это самое видоизменение называется модуляцией.
Модуляция осуществляется с помощью модулятора со стороны отправителя, а с помощью демодулятора на стороне получателя высокочастотный сигнал преобразуется обратно в низкочастотный. Они собраны в одно устройство под названием модем, которое получилось благодаря слиянию слов МОдулятор и ДЕМодулятор.
Есть разные принципы модуляции, некоторые из которых рассмотрим ниже.
Самым древним методом модуляции можно назвать прерывание несущей частоты, которое использовалось в телеграфах. Этот метод, конечно, нельзя назвать в полной мере модуляцией, но тем не менее о нем нельзя не упомянуть в данной теме.

Виды модуляцииправить

Теперь рассмотрим более формальные определения.

Определение:

Модуляцией называется процесс изменения одного или нескольких параметров высокочастотного несущего колебания по закону низкочастотного информационного сигнала.

Определение:

Модулирующий сигнал — сигнал, хранящий передаваемую информацию.

Определение:

Несущий сигнал — сигнал, выполняющий роль переносчика информации.

Определение:

Модулированный сигнал — сигнал, получающийся после посадки модулирующего сигнала на несущий сигнал.

Несущий сигнал

Фиксированный уровень	Гармонический сигнал	Импульсы
Прямая модуляция	Аналоговая модуляция	Импульсная модуляция
	Цифровая модуляция

Принцип действия

Перенос информации неизвестной субстанцией неимоверно сложно объяснить. Учёные, пытаясь сохранить лицо, отписываются трёхэтажными формулами, употребляя замысловатые термины. Корпускулярно-волновой дуализм продолжает настойчиво демонстрировать неполноценность современных научных взглядов.

Радиоволна

Схема возникновения электромагнитной волны доподлинно неизвестна. Экспериментально установлена структура, поясняемая иллюстрацией:

1. Вектор напряжённости электрического поля лежит в одной плоскости. Амплитуда изменяется, следуя синусоиде.
2. Вектор напряжённости магнитный занимает перпендикулярную плоскость. Форма аналогичная.
3. Волна распространяется вдоль траверсы, сохраняя параметры.

Направление вектора устанавливали путём действия на электрические заряды. Частотный диапазон определён экспертами:

1. Нижняя граница – 0,03 Гц (10 млн. км).
2. Верхняя граница – 3 ТГц (0,1 мм).

Мера поглощения энергии средой определена частотой. Любительской связи отдали наихудшие варианты, максимально плохо преодолевающие эфир.

Излучение-приём

Практиков мало интересует действительное положение вещей

Важно одно: волна переносит:

• Энергию.
• Момент.
• Угловой момент.

Природа неизвестна — вещь работает. Первопроходец Герц шёл следующим эмпирическим путём:

1. Получил электрические колебания LC-контура. Частоту заранее оценил, пользуясь уравнениями Максвелла.
2. Начал разворачивать витки индуктивности, сформировав два прямолинейных плеча вибратора.
3. Меж обкладками конденсатора расположенного поблизости аналогичного контура наблюдал искру.

Постепенно зародилась идея (Попов) передавать информацию беспроводным методом. Первые радиостанции сильно напоминали телеграф.

Поляризация

Герц быстро заметил: лучшую пару составляют приёмный и передающий вибраторы, расположенные параллельно. Понятие поляризации родилось много позже. Однако Попов знал результат эксперимента, использовав одинаковую ориентацию антенн. Избранное положение позволяло вести приём с любого азимута – необходимый критерий стабильности функционирования системы подвижных объектов (морских судов).

Вибратор Герца обладал линейной поляризацией. Параметр приёмной и передающей сторон обязан быть идентичен. Помимо линейной различают:

1. Круговую.
2. Эллиптическую.

Антенна

Нужную поляризацию обеспечивает конструкция антенны, организуя электромагнитную совместимость системы приёмник-передатчик. Попов использовал штырь-вибратор Герца. Получил линейную поляризацию. Спутниковые тарелки обеспечивают различные характеристики. Запад преимущественно рад линейной поляризации, некоторые каналы Российской Федерации – задают круговую. Дань наследию тяжёлого прошлого: спутники-шпионы, постоянно движущиеся, обеспечивают наилучшие показатели, задействовав принципы круговой поляризации.

Модуляция

Радио Попова использовало передачу амплитудно-модулированного двоичного сигнала «точка-тире». Основными типами назовём:

1. Амплитудная модуляция кодирует информацию изменением уровня сигнала несущей частоты. Приёмной стороне подойдёт кристаллический детектор, описанный выше, исторически явившийся первой ласточкой. Технология активно стала использоваться гражданскими диапазонами КВ. Сравнительно длинная волна легко огибает земную поверхность, покрывая тысячи миль.
2. Частотная модуляция изменяет частоту несущей предопределённым образом. Изобретена Эдвином Армстронгом (1933 год). Технология улучшает качество звучания, составляя базис развлекательных радиостанций. Факт использования УКВ-диапазона объясняет теорема Котельникова.

Дальняя связь капризна, лепту вносят солнечная активность, погодные условия. Частотная модуляция замечательно противостоит разрядам молнии. Факт доказан компанией Дженерал Электрик (1940 год).

Радио Попова

Модифицированная широкополосная антенна T2FD

Предложена модификация известной многим антенны T2FD, которая позволяет перекрыть весь диапазон радиолюбительских КВ частот, совсем немного проигрывая полуволновому диполю в 160 метровом диапазоне (0,5 дБ на ближних и около 1,0 дБ на DX трассах). При точном повторении, антенна работать начинает сразу и в настройке не нуждается. Подмечена особенность антенны: не воспринимаются статические помехи, и по сравнению с классическим полуволновым диполем. В таком исполнении приём эфира получается довольно-таки комфортный. Нормально прослушиваются совсем слабые DX станции, особенно на низкочастотных диапазонах.

Длительная эксплуатация антенны (более 8 лет) позволила заслуженно отнести её к малошумящим приёмным антеннам. В остальном, по эффективности, эта антенна практически не уступает диапазонному полуволновому диполю или Inverted Vee на любом из диапазонов от 3,5 до 28 МГц.

И ещё одно наблюдение (основанное на отзывах дальних корреспондентов) — во время проведения связи отсутствуют глубокие QSB. Из произведённых 23 вариантов модификаций этой антенны, предложенный здесь, заслуживает особого внимания и может быть рекомендован для массового повторения. Все предложенные размеры антенно-фидерной системы рассчитаны и точно выверены на практике.

Полотно антенны

Размеры вибратора приведены на рисунке. Половины (обе) вибратора симметричны, лишняя длина «внутреннего угла» урезается на месте, там же крепится и небольшая площадка (обязательно изолированная) для соединения с питающей линией. Балластный резистор 240 Ом, плёночный (зелёного цвета), рассчитанный на мощность 10 Вт. Можно также использовать любое другой резистор той же мощности, главное, чтобы сопротивление было обязательно безиндукционное. Медный провод — в изоляции, сечением 2,5 мм. Распорки — деревянные рейки в разрезе с сечением 1 х 1 см с лаковым покрытием. Расстояние между отверстиями равно 87 см. На растяжки применяем капроновый шнур.

Воздушная линия питания

Для линии питания применяем медный провод ПВ-1, сечением 1мм, распорки винипластовые. Расстояние между проводниками составляет 7,5 см. Длина всей линии равно 11 метров.

Авторский вариант установки

Применяется металлическая, заземленная снизу, мачта. Мачта установлена на 5-этажном доме. Мачта — 8 метров из трубы Ø 50 мм. Концы антенны размещены в 2 м от крыши. Сердечник согласующего трансформатора (ШПТР) сделан из строчного трансформатора ТВС-90ЛЦ5. Катушки там удалены, сам же сердечник склеен  клеем «Супермомент» до монолитного состояния и с тремя слоями лакоткани.

Намотка произведена в 2 провода без скрутки. Трансформатор содержит 16 витков одножильного изолированного медного провода Ø 1 мм. Трансформатор имеет квадратную (иногда прямоугольную) форму, поэтому на каждую из 4-х сторон наматывают по 4 пары витков — наилучший вариант распределения тока.

КСВ во всем диапазоне получается от 1,1 до 1,4. ШПТР помещается в хорошо пропаянный с оплёткой фидера экран из жести. С внутренней стороны к нему надёжно припаивается средний вывод обмотки трансформатора.

После сборки и установки антенна будет работать сразу и практически в любых условиях, то есть располагаясь низко над землей или над крышей дома. У неё отмечен очень низкий уровень TVI (телевизионных помех), и это дополнительно может заинтересовать радиолюбителей, работающих из сёл или дачников.

RK1AC

Антенна Loop Feed Array Yagi на диапазон 50 МГц

Антенны Yagi (Яги) с рамочным вибратором, расположенным в плоскости антенны называются LFA Yagi (Loop Feed Array Yagi) и характеризуются большим, чем у обычных Яги рабочим диапазоном частот. Одной из популярных LFA Yagi является 5-элементная конструкция Джастина Джонсона (G3KSC) на 6-метровый диапазон.

Схема антенны, расстояния между элементами и размеры элементов, показаны ниже в таблице и на чертеже.
Размеры элементов, расстояний до рефлектора и диаметров алюминиевых трубок, из которых выполнены элементы согласно таблицы: Элементы установлены на траверсе длиной около 4,3 м из квадратного алюминиевого профиля сечением 90×30 мм через изоляционные переходные планки. Вибратор питается по 50-омному коаксиальному кабелю через симметрирующий трансформатор 1:1.

Настройка антенны по минимальному КСВ в середине диапазона производится путем подбора положения торцевых П-образных частей вибратора из трубок диаметром 10 мм. Изменять положение этих вставок нужно симметрично, т.е., если правую вставку выдвинули на 1 см, то и левую нужно выдвинуть на столько же.

Антенна имеет следующие характеристики: максимальное усиление 10,41 дБ на 50,150 МГц, максимальное отношение фронт/тыл 32.79 дБ, рабочий диапазон частот 50,0-50,7 МГц по уровню КСВ=1,1

«Prakticka elektronik»

Однополосные передатчики

Как известно, при амплитудной модуляции передаются несущая частота, разностные верхняя и нижняя боковые полосы (рис. 5). Частота верхней боковой полосы равна сумме частоты несущей и частоты полезного модулирующего сигнала, тогда как частота нижней боковой полосы равна разности частоты несущей и частоты полезного модулирующего сигнала. Передатчик с одной боковой полосой, или SSB-передатчик (single-sideband modulation), отличается от классического АМ-передатчика тем, что передает только одну полосу частот — верхнюю или нижнюю боковую, а не обе. Таким образом, SSB-передатчик использует меньшую полосу частот, чем передатчик с АМ, но его преимущества заключаются не только в этом.

Рис. 5. Спектр АМ-сигнала

Основное преимущество однополосной амплитудной модуляции заключается в том, что при амплитудной модуляции 70% мощности передатчика расходуются на излучение сигнала несущей частоты, который не содержит полезной информации. Остальные 30% делятся поровну между боковыми частотными полосами, представляющими собой зеркальное отображение друг друга. Таким образом, без всякого ущерба для передаваемой информации можно исключить из спектра сигнала несущую и одну из боковых полос, расходуя всю мощность передатчика для излучения только полезного сигнала.

Недостатками технологии SSB являются жесткие требования к фильтрам, стабильности и точности опорных генераторов не только передатчика, но и приемника. В случае невыполнения этих требований возникают искажения сигнала. Из-за этого SSB-технология не применяется в аналоговом радиовещании.

На рис. 6 показана одна из возможных реализаций SSB-передатчика. В его состав входит генератор, обеспечивающий несущий сигнал, который перед поступлением в балансный модулятор усиливается до требуемого уровня. Кроме того, усиливается и полезный сигнал, например аудиосигнал. Еще до поступления на вход балансного модулятора полезный сигнал обрабатывается голосовым процессором — сжимается по динамическому диапазону. Это необходимо для того, чтобы избежать перемодуляции. Сигнал также ограничивается по спектру, что упрощает фильтрацию для выделения боковой полосы.

Рис. 6. Структурная схема SSB-передатчика с выделением боковой полосы фильтром

Затем сигнал с выхода балансного модулятора поступает в фильтр выделения боковой полосы. На практике при использовании этого SSB-метода применяются весьма сложные лестничные фильтры на кварцевых резонаторах или электромеханические фильтры. Фильтры позволяют выделить требуемую боковую полосу и подавить нежелательную. После фильтрации сигнал поступает в смеситель вместе с сигналом местного гетеродина. На выходе смесителя появляется высокочастотный сигнал необходимой частоты, который усиливается до необходимого уровня и излучается в эфир.

Кодовое разделение каналов CDM[править]

В кодовом разделении каналов, в отличии от FDM и TDM, для каждого узла выделяется весь спектр частот и всё время. CDM использует специальные коды для идентификации соединений. При таком способе разделения среды каналы трафика создаются посредством применения широкополосного кодо-модулированного радиосигнала — шумоподобного сигнала, передаваемого в общий для других аналогичных передатчиков канал в едином широком частотном диапазоне. Эфир в данном частотном диапазоне в результате работы нескольких передатчиков становится ещё более шумоподобным. Каждый передатчик модулирует сигнал с применением присвоенного в данный момент каждому пользователю отдельного числового кода, а приёмник, настроенный на аналогичный код, может вычленять из общей кучи радиосигналов ту часть сигнала, которая предназначена данному приёмнику.

I/Q‑сигналы

Синфазные/квадратурные (I/Q) сигналы составляют основу сложных методов модуляции. Эти сигналы I/Q определяются как пара сигналов, которые отличаются по фазе на 90°. Синфазный (I) сигнал является опорным, а квадратурный (Q) сигнал сдвинут на 90° по фазе от сигнала I.

Косинусоидальная и синусоидальная функции, как известно из тригонометрии, различаются по фазе на 90°. В рассматриваемом случае косинусоидальная функция считается сигналом I, а синусоидальная функция представляет Q‑сигнал

При суммировании косинусоидального и синусоидального сигналов с равными амплитудами получается синусоида, сдвинутая по фазе на 45° от сигнала I. Комбинирование сигналов I и Q является важной концепцией, применяемой в сложных типах модуляции

На рис. 7 представлен пример квадратурной модуляции с фазовой манипуляцией QPSK (quadrature phase shift keying), в которой используются сигналы I/Q, а также несущий радиочастотный сигнал. Эти квадратурные I‑ и Q‑сигналы фактически являются цифровыми битовыми потоками. Из таблицы на рис. 7 видно, что фазовый сдвиг выходного сигнала определяется значениями I и Q. Такой вид QPSK имеет всего четыре состояния.

Рис. 7. Простое представление модуляции QPSK

Существует также много других методов модуляции, но их описание выходит за рамки этой статьи

Однако понятно, что сигнал несущей может модулироваться путем управления амплитудой сигналов I/Q. Это важное обстоятельство в понимании особенностей функционирования многих современных передатчиков

Заметим, что для передачи большего числа битов используется метод квадратурной амплитудной модуляция QAM (quadrature amplitude modulation). Эта разновидность амплитудной модуляции сигнала, как и QPSK, представляет собой сумму двух несущих колебаний одной частоты, сдвинутых по фазе относительно друг друга на 90°. Каждое из них модулировано по амплитуде своим модулирующим сигналом. Число передаваемых битов определяется порядком квадратурной модуляции. В случае QPSK с двумя битами на символ передаются четыре состояния, в 16 QAM (четырех битов на символ) — 16 состояний, в 64 QAM (шесть битов на символ) — 64 состояния. На рис. 8 сравниваются эти виды модуляции для передачи цифровых сигналов.

Рис. 8. Примеры квадратурной модуляции
