Анализ работы усилителя НЧ

В идеале, на эквиваленте нагрузки должно быть, по форме, то же, что и на входе, то есть ровные прямоугольные импульсы, как на рис.4. Если это так, то усилитель просто замечательный.

Если будет наблюдаться завал фронта и спада (рис.5) это говорит о том, что на высших частотах усиление данного усилителя снижается. Степень этого снижения может быть разной, если совсем плохо — это как на рисунке 6.

Рис. 4. Ровные прямоугольные импульсы на экране осциллографа.

Рис. 5. Завал фронта и спада на экране осциллографа.

Рис. 6. Если все плохо с УЗЧ.

При завале усиления на низких частотах осциллограмма будет выглядеть как на рисунке 7.

Рис. 7. Завал усиления усилителя на низких частотах, осциллограмма.

Подъем усиления на низких частотах, — осциллограмма на рис. 8. Падение усиления на низких и средних частотах, — осциллограмма на рис. 9.

Подъем усиления на средних частотах, -осциллограмма на рисунке 10. Подъем усиления на высоких частотах, -осциллограмма на рисунке 11. Провал усиления в каком-то узком диапазоне частот — рис. 12.

Рис. 8. Подъем усиления на низких частотах — осциллограмма.

Рис. 9. Падение усиления на низких и средних частотах — осциллограмма.

Рис. 10. Подъем усиления на средних частотах — осциллограмма.

Рис. 11. Подъем усиления на высоких частотах — осциллограмма.

Рис. 12. Провал усиления в каком-то узком диапазоне частот.

Таким образом, всего лишь один сигнал прямоугольных импульсов частотой 1 кГц может рассказать очень много о работе усилителя ЗЧ.

Если у осциллографа нет калибратора, можно на вход усилителя ЗЧ подать прямоугольные импульсы от любого генератора прямоугольных импульсов частотой 1 кГц, например, сделанного на логических элементах или по другой схеме.

В том случае, если частоту импульсов на выходе генератора можно регулировать, можно будет более широко проанализировать работу усилителя ЗЧ.

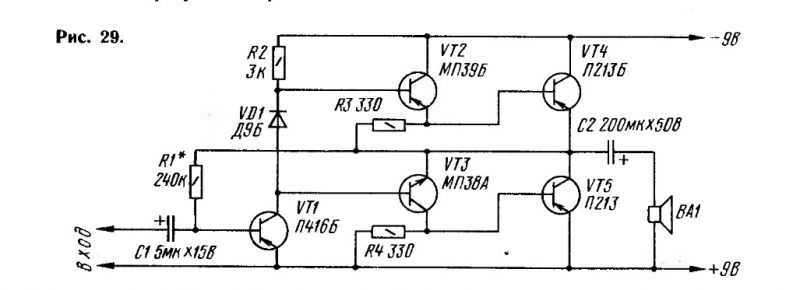

Кроме того, используя тот же осциллограф с калибратором (или отдельным генератором импульсов) можно проследить прохождение сигнала и внутри схемы УН4, чтобы найти дефектный каскад, например, в УН4, построенного по сложной многокаскадной схеме.

Литература: РК-2017-03.

Иногда бывает, что собрал своими руками усилитель, запустил, запело…  радости нет предела но потом эйфория проходит и приходит понимание, что как-то что-то не так. Или, например, принесли знакомые проверить, да или просто захотелось оценить свой усилитель через который уже несколько лет музыка слушается. Если требуется проверить усилитель звука, то очень многое об усилителе может рассказать меандр, вернее даже не сам он, а то, каким станет его форма после прохождения исследуемого усилителя.

Меандр— это периодический сигнал прямоугольной формы

Отличие меандра от просто прямоугольного сигнала в том, что его скважность равна 0,5

Верно то, что сигналы прямоугольной формы не могут ни показать многого, ни дать точную количественную оценку параметров исследуемого аудио усилителя. То, что они выражают можно только оценить как ‘мало’, ’много’ или ‘не совсем’. Но и эта оценка очень полезна, тем более что все очень наглядно и просто. Таким образом можно не только проверить усилитель на работоспособность, но и по виду сигнала на выходе усилителя оценить степень линейности АЧХ и качество усилителя.

Для оценки усилителя достаточно располагать одним генератором прямоугольных сигналов, работающим на фиксированной частоте 1кГц. В интернете полно схем подобных генераторов. Так же потребуется осциллограф для визуального отображения сигнала.

Данная методика позволяет проверять любые усилители, как для акустических систем, так и усилители для наушников, реализованные на любой элементной базе будь то лампы, транзисторы или микросхемы.

Развертка

Напряжение развертки необходимо подавать на те пластины, которые расположены в вертикальной плоскости. Оно пилообразной формы, медленно нарастает линейно, и у него очень быстрый спад. При этом положительное напряжение приводит к тому, что луч отклоняется вправо. А отрицательное – к тому, что луч движется влево. Это в том случае, если наблюдатель находится перед экраном, и можно видеть, как луч совершает движение слева направо. При этом скорость его постоянна. После достижения крайней правой границы он быстро идет на исходную. Затем заново повторяется движение.

В данной статье будет максимально подробно рассказано о том, как правильно пользоваться осциллографом. Вышеизложенный процесс и носит название «развертка». Линия развертки – это линия (горизонтальная), прочерчиваемая лучом на экране. Когда проводятся измерения, ее называют линией нуля. Она же является осью времени на графике. Частота развертки – это не что иное, как частота, с которой происходит повторение импульсов пилообразной формы. В процессе измерений она не применяется. Важные параметры для измерений – это скорость.

Схема и методика проверки

Выход испытываемого усилителя нагружается активным сопротивлением, равным номинальной нагрузке 4, 8,16 или 32 Ом и способным рассеивать номинальную выходную мощность усилителя.

Выход генератора подключается к линейному входу усилителя. Выходной  уровень генератора подбирается так, чтобы при частично открытом регуляторе громкости усилителя на входе осциллографа получился сигнал, амплитудой 1-2 вольта. Не рекомендуется при таком виде измерений полностью открывать регулятор громкости, чтобы не допускать насыщения транзисторных каскадов усилителя.

Качество сигнала прямоугольной формы, в частности его фронтов не является критичным, т.к. при наличии искажений, вносимых усилителем это будет отчетливо видно на осциллограмме.

Сигнал прямоугольной формы имеет частотный спектр богатый гармониками и, по правде говоря, теоретически, для идеального его воспроизведения необходимо чтобы верхняя граница частотного диапазона усилителя располагалась где-то в бесконечности, в таком случае фронты сигнала будут идеально прямоугольными.

На практике же если некоторые частоты не пропускаются совсем или пропускаются хуже, то форма сигнала на выходе видоизменяется. Форма так же изменяется, если между некоторыми частотами или полосами частот в спектре получаются фазовые искажения, или если усилитель вносит большие нелинейные искажения, или самовозбуждается.

Ламповые усилители. Оценка искажений по осциллографу

Оценка искажений усилителя с помощью генератора прямоугольных импульсов и осциллографа. Для приближённой оценки качества работы усилителя низкой частоты (УНЧ) достаточно воспользоваться простым генератором прямоугольных импульсов (ГПИ) и осциллографом. Ко входу испытуемого УНЧ подключают ГПИ, вырабатывающий сигнал частотой 1 кГц и амплитудой, равной половине номинального входного напряжения УНЧ. Выход усилителя нагружают резистивным сопротивлением Rн, равным номинальной нагрузке. Мощность резистора Rн подбирают больше выходной мощности усилителя. Параллельно нагрузке подключают осциллограф как на рисунке

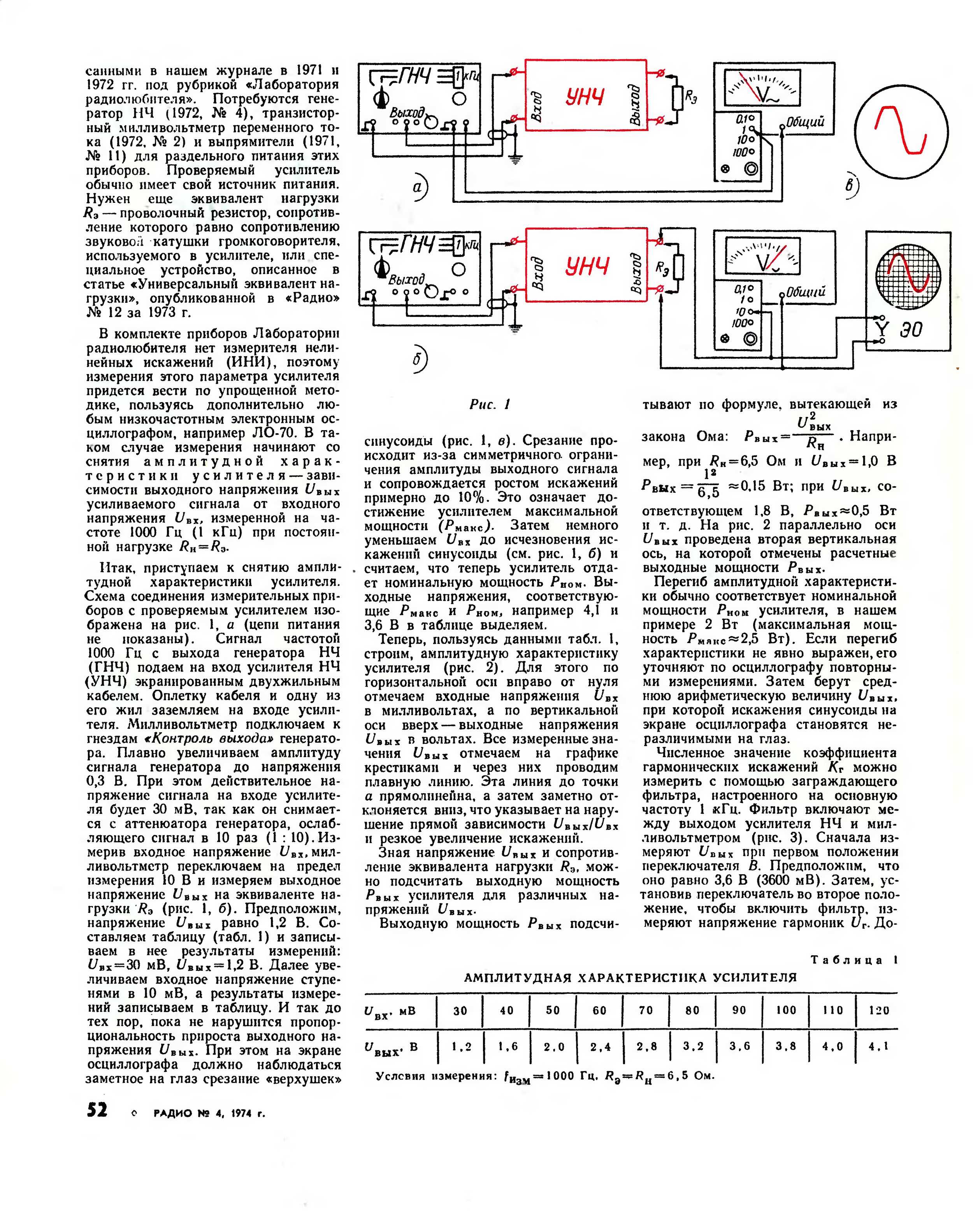

Очень полезна сравнительная оценка идентичности двух стереоканалов при наличии двухлучевого осциллографа. Наблюдая одновременно за двумя выходными сигналами, можно судить о точности сдвоенных потенциометров, идентичности фильтров, а также проводить сравнение их с эталонным сигналом.

Прямоугольный импульс содержит в себе спектр частотных составляющих: основную частоту (совпадает с частотой следования импульсов) и ряд частотных составляющих, хорошо выраженных по крайней мере до десятой гармоники. Если подать на вход усилителя прямоугольные импульсы с частотой следования 50 Гц (обычно для этих целей используют не прямоугольные импульсы одной полярности, а двухполярные прямоугольные импульсы (так называемый “меандр”), это будет равносильно подаче на вход усилителя набора частот от 50 до 500. 1000 Гц. Если подать импульсы с частотой следования 1 кГц, то диапазон испытательных частот расширится до 10. 15 кГц. Подключив к выходу усилителя осциллограф, на его экране получим изображение испытательного импульса, которое будет неискажённым только в том случае, если частотные составляющие импульса пройдут через усилитель неискажёнными, т.е. не испытают ни частотных (амплитудных), ни фазовых искажений. Если импульс на выходе усилителя имеет такую же форму, как на входе, то все в порядке (сравнение производится при помощи двухлучевого осциллографа или однолучевого, но с электронным коммутатором). Если же форма импульса на выходе искажена, то по характеру искажения можно определить неисправность усилителя. Чувствительность этого метода даже к незначительным искажениям достаточно высокая.

Расшифровывают импульсные осциллограммы следующим образом: искажения вершин прямоугольного импульса (искривление и наклон) обусловлены низкочастотными искажениями сигнала в цепях усилителя, а искажения фронта импульсов (закругление и растягивание) — высокочастотными, поскольку различные участки усилителя для импульсов являются дифференцирующими и интегрирующими цепями. На рисунке ниже, конденсатор С — переходный, a R — общее сопротивление вкодной цепи последующего усилительного каскада. Как через такую RC-цепь проходит прямоугольный импульс? В момент появления фронта импульса конденсатор С начинает заряжаться, но это не может произойти мгновенно, поскольку зарядка конденсатора означает существование между его обкладками электрического поля, которое, обладая энергией, не может измениться мгновенно. Поэтому в первый момент после появления фронта напряжение Uс на конденсаторе равно нулю и ток зарядки зависит только от сопротивления R: Iз=Uи/R. Следовательно, на сопротивлении R в этот момент возникнет скачок напряжения Ur=IзR=(Uи/R)R=Ull. Низкочастотные и высокочастотные искажения показаны на рисунке ниже

Однако уже в следующий момент на конденсаторе С появится некоторое напряжение Uс и ток разрядки будет определяться выражением Iз=Uи-Uc/R, т. е. начнёт уменьшаться. Поэтому напряжение Ur на сопротивлении R тоже станет уменьшаться, а это вызовет искажение (слад вершины) импульса на выходе цепи, которое будет тем больше, чем меньше ёмкость конденсатора С (чем меньше ёмкость, тем быстрее происходит зарядка, тем интенсивнее спадает ток зарядки, тем круче спад вершины импульса). Определяется это не только ёмкостью С, но и сопротивлением R, поэтому способность цепи пропускать через себя импульсное напряжение характеризуется параметром x=RC, называемым постоянной времени. Можно доказать, что за время t=3RC=3x конденсатор зарядится примерно до 0,95 макс. напряжения источника.

Нужно помнить, что импульс претерпевает искажения, которые будут тем меньше, чем больше постоянная времени цепи. Действительно, если длительность импульса Ти много меньше трёх постоянных времени цепи (Ти Войдите или зарегистрируйтесь, чтобы отправлять комментарии
