Avr микроконтроллеры. программирование для начинающих

Прошиваем AVR при помощи AVRISP mkii

Прошить ATMEGA328P можно при помощи AVRDUDE и скомпилированного при помощи Arduino исходного кода. Поскольку AVRDUDE является основным прошивальщиком в Arduino для прошивки без загрузчика, то он уже имеется в системе и обычно располагается в папке с установленной Arduino IDE, далее в hardware, tools, avr и там в папке bin. Можно найти его и поиском в системе на наличие файла avrdude.exe. AVRDUDE — утилита командной строки, поэтому работать с ней придется руками. Компилируем файл, указываем все параметры. А если ошибемся, то могут прописаться неверные fuses и чип скорее всего придется выкинуть.

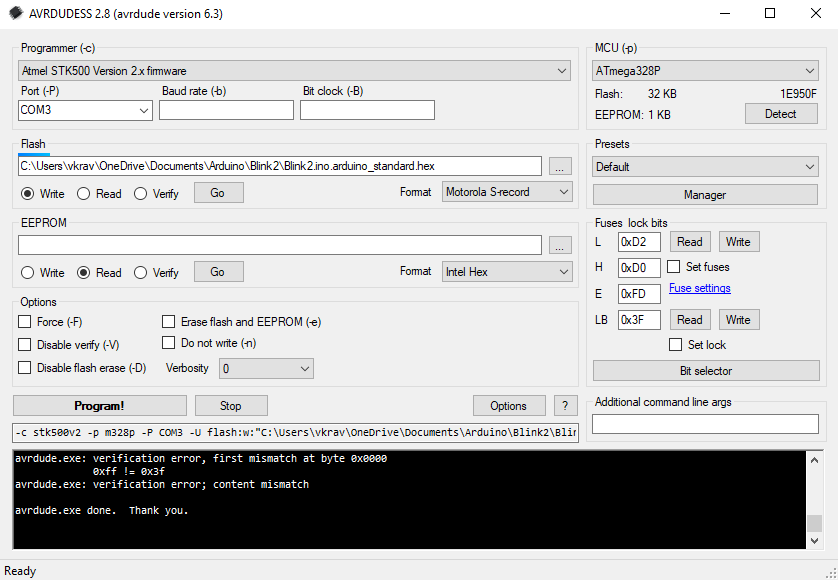

Интерфейс с установленными FUSEs, выбранным файлом для прошивки

А можно применить AVRDUDESS, специальную графическую оболочку, существенно облегчающую работу по прошивке AVR руками

При работе с AVRDUDESS важно проверить установку всех fuses, так как то, что было прописано в настройках платы в Arduino тут уже не имеет никакого значения, все нужно переустанавливать с нуля или считать с работающей микросхемы. Кстати, при помощи AVRDUDE или AVRDUDESS можно не только прошить AVR, но и считать прошивку, в откомпилированном виде, с микросхемы, если такая функция не была отключена при предыдущей прошивке, разумеется

Для получения скомпилированной прошивки, в Arduino IDE выбираем меню Sketch, а в нем Export Compiled Binary, не забыв выбрать в качестве платы нашу ATmega328 on a Breadboard. В разных версия IDE пункт экспорта находился в разных меню, поэтому есть определенная сложность в его определении при обновлении версий.

Откомпилированные файлы модифицированного мигателя. Версия с загрузчиком почти в половину больше.

Перед прошивкой еще раз проверяем все настройки в интерфейсе программы, выбираем верный чип, проверяем, что он читается, выбираем нужную прошивку и жмем на Go. Если последующая загрузка через bootloader не предполагается, то прошивать можно версию файла без загрузчика, экономится место и микросхема быстрее стартует (так как нет загрузчика, то управление передается сразу на основной код).

↑ Характеристики ATMega163

• Высокопроизводительные, мало потребляющие AVR 8- битные микроконтроллеры• 130 исполняемых команд, большинство за один машинный такт• 32 рабочих регистра общего назначения• Полностью статический режим работы• Производительность до 8 MIPS при 8 МГц• Встроенный 2-х тактовый умножитель• Энергонезависимая память программ и данных• Внутрисистемно самопрограммируемая FLASH память• 16К байт с количеством циклов перепрограммирования до10 000.• Опционно загрузочная область памяти (256б-2Кб) с независимыми ключевыми битами, внутрисистемное программирование встроенной загрузочной программой, без внешнего программатора• 512 байт EEPROM с допустимым количеством циклов стирания записи до 100 000.• 1024 байт внутренней SRAM• Программируемый ключ защиты программ• Периферийные функции два 8-битных таймера/счётчика с программируемым предделителем и режимом сравнения один 16-битный таймер/счётчик с программируемым предделителем, режимом сравнения и захвата счётчик реального времени с программируемым генератором три ШИМ генератора 8-и канальный, 10-и битный АЦП байт-ориентированный, двухпроводный интерфейс программируемый USART• Master/Slave SPI последовательный интерфейс• Программируемыи Watchdog таймер с программируемым генератором• Встроенный аналоговый компаратор• Специальные функции Reset по включению питания и выключение при снижении напряжения питания Внутренний калиброванный RC генератор• Внешние и внутренние источники прерывания Четыре экономичных режима: Idle, подавления шумов АЦП, экономичный, режим Выкл.• Потребляемый ток при 4 МГц, 3.0 В, 25°С Активный — 5.0 мА Idle — 1.9 мА Выкл. — 1мА• 32 программируемых вывода вход-выход• 40 выводной корпус PDIP и 44 выводной корпус TQFP• Напряжение питания: 2.7 В до 5.5 В для ATMega163L 4.5 В до 5.5 В для Atmega163• Тактовая частота: 0-4 МГц Atmega163L 0-8 МГц Atmega163Объем флеш-памяти и частота вдвое меньше, чем у ATMega328P, применяемом в наиболее популярном Arduino NANO. Однако этого вполне достаточно для большинства несложных проектов.Поскольку данный МК является устаревшей моделью, современные средства разработки его как правило не поддерживают.Из поддерживаемых можно отметить следующие:• AVR CodeVision 3.12• AVR Studio 4.19• Программатор AVR DUDE PROG версии 1.0

Загрузчик для ATmega128A

Для того, чтобы записать программу в память микроконтроллера непосредственно из Arduino IDE потребуется специальная программа-загрузчик (bootloader), размещенная в специальной области памяти микроконтроллера, которая постоянно опрашивает UART.

Это немного измененная версия загрузчика с сайта www.chip45.com.

Bootloader Mega128 bootloader_mega128.zip
10.0 KiB 2064 Downloads

Категория:	Programs
Дата:	27.10.2015

Для компиляции я использовал AVR-GCC.

$ avr-gcc -mmcu=atmega128 -Wall -Os -o boot_mega128.o boot_mega128.c
$ avr-objcopy -O ihex boot_mega128.o boot_mega128.hex

В архиве содержится исходный C-файл, объектый файл и готовый hex-файл. Для дальнейших действий понадобится только последний.

Устанавливаем фьюзы микроконтроллера и прошиваем загрузчик, используя программатор USBasp и AVRDUDE:

$ sudo avrdude -p m128 -c usbasp -P usbasp -Uefuse:w:0xff:m -Uhfuse:w:0xca:m -Ulfuse:w:0xff:m -Ulock:w:0x3F:m
$ sudo avrdude -p m128 -c usbasp -e -U flash:w:boot_mega128.hex -Ulock:w:0x0F:m

В Windows sudo писать не нужно.

Создадим папку atmega128 и перепишем в нее файл boot_mega128.hex в папке с загрузчиками среды Arduino для того, чтобы можно было прошивать bootloader прямо из Arduino IDE.

В MacOS X путь к папке с загрузчиками выглядит следующим образом:

.../arduino/Contents/Java/hardware/arduino/avr/bootloaders

Собираем всё вместе

Предположим, что программатор подключен к AVR на вашей макетной плате, как было описано выше, и вы почти готовы запрограммировать ваш AVR микроконтроллер. Для примера воспользуемся простым примером мигания светодиодом.

Теперь следуйте следующим инструкциям:

1. Запустите Atmel Studio 7.
2. В стартовом окне слева нажмите New Project. Откроется окно нового проекта.
   Стартовое окно Atmel Studio 7
3. В окне нового проекта нажмите GCC C Executable Project, назовите проект New Blink, как показано выше, и нажмите OK. Откроется окно выбора устройства Device Selection.
   Окно выбора устройства Device Selection
4. В окне выбора устройства выберите AVR устройство, которое вы используете: ATmega328P или ATtiny45, как показано ниже. Нажмите OK. Будет создан новый проект, и будет открыто окно проекта New Blink.
   Окно проекта New Blink
5. Нажмите на меню Tools, выберите External Tools…, и нажмите кнопку Add.
6. В поле Title введите название инструмента, которой создаете; хорошо, если название описывает устройство. Например, вы можете ввести комбинацию названия программатора и названия устройства.
7. В поле Comand введите путь к месту, куда установили AVRDude, плюс команду для запуска AVRDude.

8. В поле Arguments введите одну из двух следующих строк, в зависимости от AVR контроллера, который используете.
   Для ATmega328P введите:

   Для ATtiny45 введите:

9. В поле Initial directory введите путь к месту, куда установили AVRDude.
10. Убедитесь, что поставлена галочка Use Output window, а в двух других чекбоксах галочки не стоят. Состояние окна должно быть похоже на скриншот ниже, но с учетом AVR контроллера, который вы используете.
    Окно добавления внешнего инструмента
11. Нажмите Apply, а затем OK. Окно внешних инструментов должно закрыться.
12. Скопируйте код программы, приведенный выше.
13. Перейдите к окну New Blink.c в окне Atmel Studio 7 и вставьте в него код, приведенный выше.
    Код программы
14. Если в правом верхнем углу Atmel Studio 7 не открыто окно менеджера проекта Solution Explorer, нажмите на выпадающее меню View и нажмите Solution Explorer. В правом верхнем углу должно появиться окно Solution Explorer.
15. Кликните правой кнопкой на main.c и выберите «переименовать». Переименуйте файл main.c в New Blink.c.
16. Нажмите на меню File и нажмите Save All.
17. Нажмите на меню Build и нажмите Build Solution (собрать проект).
18. Нажмите на меню Tools (инструменты) и нажмите на название инструмента, созданного в шагах с 5 по 11. Скомпилированный код New Blink должен будет быть загруже в AVR контроллер на вашей макетной плате, а светодиод LED1 должен начать мигать: ½ секунды включен, ½ секунды выключен, 60 раз в минуту.

Обзор платы Arduino UNO R3 ATmega328P ATmega16U2.

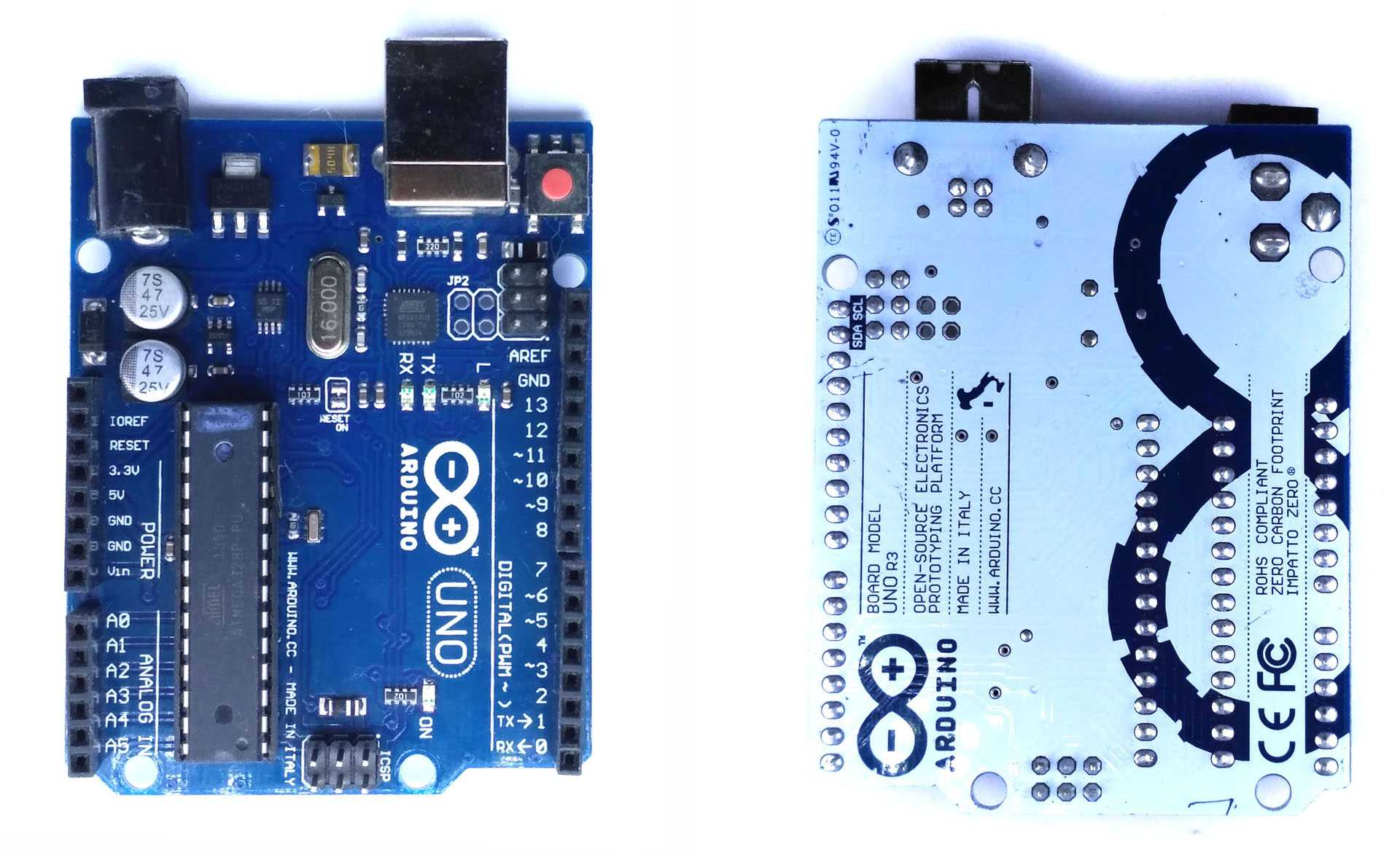

Перед вами обе стороны Arduino UNO R3

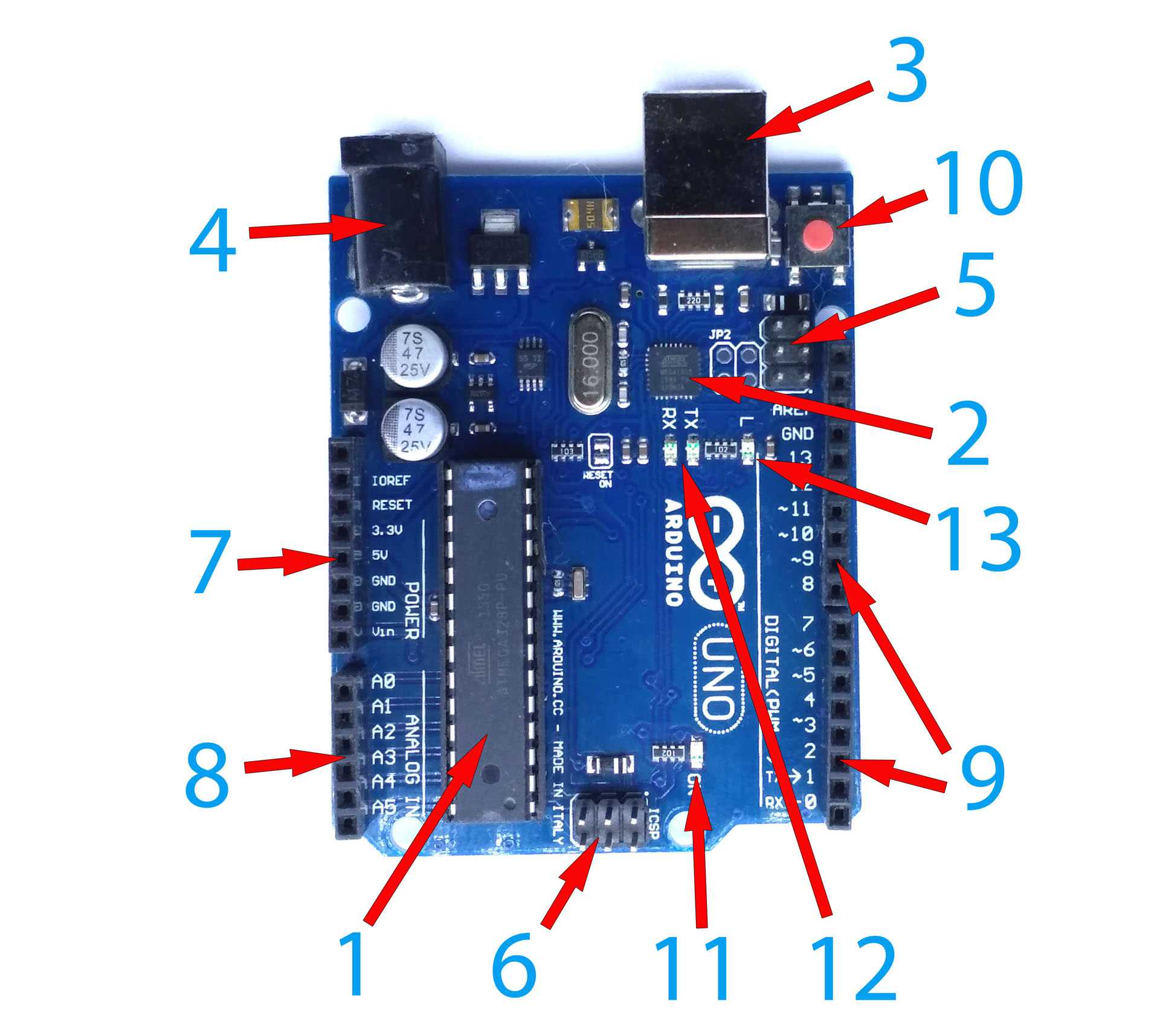

Плата Arduino UNO R3 состоит из:

1. Микроконтроллер ATmega328P в качестве главного процессора.

2. Микроконтроллер ATmega16U2 для связи с компьютером через USB порт.

3. USB разъем для загрузки программ и подачи питания на плату.

4. Разъем для подключения от внешнего источника питания.

5. ICSP разъем для прошивки ATmega16U2.

6. ICSP разъем для прошивки ATmega328P.

7. Шина питания.

8. Шина аналоговых входов.

9. Две шины цифровых входов-выходов

10. Кнопка сброс (RESET)

11. Светодиод питания.

12. Светодиоды передачи данных по UART (RX, TX).

13. Светодиод подключенный к 13 контакту платы.

Принцип работы УМЗЧ на TDA7496SA

Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки. Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.

Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.

Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2. Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.

Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.

Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2×2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2×10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.

How to install

Boards Manager Installation

This installation method requires Arduino IDE version 1.6.4 or greater.

• Open the Arduino IDE.
• Open the File > Preferences menu item.
• Enter the following URL in Additional Boards Manager URLs:
• Open the Tools > Board > Boards Manager… menu item.
• Wait for the platform indexes to finish downloading.
• Scroll down until you see the MegaCore entry and click on it.
• Click Install.
• After installation is complete close the Boards Manager window.

Manual Installation

Click on the «Download ZIP» button in the upper right corner. Extract the ZIP file, and move the extracted folder to the location «~/Documents/Arduino/hardware». Create the «hardware» folder if it doesn’t exist.
Open Arduino IDE, and a new category in the boards menu called «MegaCore» will show up.

Supported microcontrollers

• ATmega1284
• ATmega644
• ATmega324
• ATmega164
• ATmega32
• ATmega16
• ATmega8535

* All variants — P, PA, A, PB. Select the correct version in the ‘Variant’ menu

Can’t decide what microcontroller to choose? Have a look at the specification table below:

	mega1284	mega644	mega324	mega164	mega32	mega16	mega8535
Flash	128kiB	64kiB	32kiB	16kiB	32kiB	16kiB	8kiB
RAM	16kiB	4kiB	2kiB	1kiB	2kiB	1kiB	0.5kiB
EEPROM	4kiB	2kiB	1kiB	0.5kiB	0.5kiB	0.5kiB	0.5kiB
Serial ports	2	2	2/3*	2	1	1	1
PWM pins	8	6	6/9*	6	4	4	4
IO pins	32	32	32/39*	32	32	32	32

* ATmega324PB has 3 serial ports, 9 PWM pins and 39 IO pins if internal oscillator is used.

Avrdudeprog

Avrdudeprog – утилита от русского программиста, являющаяся удобной оболочкой для avrdudue. Скачать AVRDUDE_PROG можно с официального сайта (прямая ссылка на загрузку, на всякий случай зеркало на моём ЯД и FTP этого сайта). В рамках этого урока, программа умеет следующее:

• Чтение/запись/очистка flash памяти
• Чтение/запись/очистка eeprom памяти
• Полная очистка чипа
• Калькулятор фьюзов и локбитов (чтение/запись)

Более подробный обзор на avrdudeprog можно посмотреть здесь. Давайте посмотрим на калькулятор фьюзов. Выбираем свой микроконтроллер и программатор (можно добавить другие модели микроконтроллеров и программаторов, читай тут). Переходим во вкладку Fuses, нажимаем прочитать. При успешном чтении увидим текущий набор настроек своего чипа. Можно их поменять и загрузить

Важно! Галку инверсные биты не трогаем! Лок-биты и отключение RST заблокирует микроконтроллер, не трогайте их, если такой цели нет! Можно загружать прошивку или загрузчик из .hex файла, указав путь к ней на первой вкладке в окне Flash. Очень удобная утилита для низкоуровневой работы с МК

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.

Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир (vladimirm2) Хайфа Список всех статей

Профиль vladimirm2

Живу в Израиле, родом из Одессы, бывший военный психолог, сегодня инженер сетевых компьютерных технологий или просто сисадмин.Лет десять, как увлекся ламповым звуком, в то время построил свой первый усилитель. Полгода выслушивал и настраивал, доволен. С тех пор были построены разные устройства, некоторые из них благодаря материалам и помощи людей этого портала. Нашел на вашем ресурсе много полезной для себя информации.С уважением ко всем! )
