Перенос рисунка на заготовку
Для получения качественного рисунка печатных проводников необходимо очистить заготовку от окислов, потожировых следов и прочих загрязнителей. Поверхность фольги для этого с помощью наждачной бумаги зернистостью P600 зачищается круговым движениями.
После этого заготовка очищается от абразивной пыли и обезжиривается, например, изопропиловым спиртом.
Фотошаблон (или сразу несколько) накладывается на поверхность фольги, затем заготовка заключается в «конверт» из пары сложенных вдвое-втрое чистых
листов бумаги. Под «конвертом» находится стопка еще из десятка листов бумаги — здесь отработанные допускаются.
После этого утюгом, включенным на максимальную мощность, равномерно прогревают заготовку, и, сильно не нажимая, проглаживают ее в течение 2…5 минут (в зависимости от размера платы). Тонер, размягчаясь под действием тепла, теряет адгезию к глянцевой бумаге и переходит на поверхность фольги.
«Конверт» после прогрева основательно пожелтел. Заготовке надо дать отлежаться, чтобы она остыла до температуры, когда ее только-только становится возможно держать в руках.
После этого ее опускают в кювету с теплой водой, и, выждав 5…10 минут, начинают отслаивать бумагу.
Внешний ее слой легко снимается пинцетом, более глубинные требуют скатывания пальцами. Правильно переведенный на фольгу тонер не так-то просто процарапать ногтем, так что скатывать бумагу можно без опаски. Если дорожки не отпечатались на фольге или сходят вместе с бумагой — значит, технология переноса в чем-то была нарушена. Чаще всего это свидетельствует о недостаточном времени прогрева или его неравномерности. Иногда дело в неудачном выборе бумаги или плохо очищенном текстолите.
Мелкие фрагменты бумаги, оставшиеся внутри «пятачков» и между контактными площадками, удобно удалять штыковидным зондом.
В результате на поверхности фольги должна остаться маска, повторяющая рисунок проводников, но теперь уже в зеркальном отражении по отношению к проекту.
Не обошлось без дефектов — и если в большой плате пострадала только широкая земляная дорожка, то в маленькой неуверенно пропечатались несколько «пятачков». Локальный недогрев как он есть.
После просушки маска принимает такой вид. Самое время покрутить ее под разными углами, чтобы, возможно, увидеть проблеск меди в середине какой-нибудь дорожки.
На примере другой платы — изолировавшийся «пятачок» и тонкая трещина на дорожке рядом с ним.
Текстолит отлично режется отличными
ножницами по металлу. Плохим же инструментом ничего хорошего не сделаешь, как говорит мой читатель Максим, так что из-под говеных ножниц вышли две платы с размозженными краями. Большую я временно отложил, а маленькую пришлось отправить на переделку.
Тонер хорошо смывается ацетоном, но достать его в чистом виде сложно, да и не имеет особой надобности. С этой задачей справляется жидкость для снятия лака «Ноготок». Вчитавшись в состав, можно узреть, что там, помимо бесполезного экстракта ромашки, есть искомый ацетон.
Процесс не вполне полезен для легких, так что лучше заниматься им при открытой форточке.
Второй перенос рисунка оказался удачнее.
Внутри нижней стопки бумаги тем временем происходит собственная лазерно-утюжная технология.
При необходимости рисунок ретушируется, если он не соответствует оригиналу – для этого используются акриловые краски или лак для ногтей.
Я точно знаю, где
взять хорошие ножницы по металлу, я не знаю только, когда
их получится взять. А врожденная жадность не хочет отдавать травильному раствору даже такую узкую полоску меди. Поэтому я заклеил ее скотчем.
Как правильно пользоваться лентой риббон
Есть несколько правил, используя которые, можно добиться долгой работы ленты:
- устанавливая ленту в принтер, надо нажимать на втулку;
- установив риббон, надо отмотать ленту до участка с красящим слоем;
- подтянув ленту, можно избежать образования на ней морщин.
Иногда покупатели интересуются, стирается ли рисунок с трансферной бумаги. Здесь очень индивидуально. Зависит от качества бумаги, типа красителя, вида ленты риббон. Продукция, относящаяся к премиум-классу, всегда отличается хорошим качеством, но краситель Resin дает большую стойкость. Выбирая ленту высокой ценовой категории, можно получить высококачественные, стойкие изображения. Для печати этикеток можно использовать продукцию стандарт. Продукцию эконом класса можно использовать во всех случаях, когда длительность сохранения изображения не имеет значения.
В чём отличие этой технологии от всех известных?
Большинство любительских технологий термического переноса тонера имеют одни и те же недостатки.
- Трудно обеспечить равномерный нагрев тонера и Печатной Платы (далее «ПП») по всей площади, что приводит к неравномерному переносу тонера. Температура в точке переноса тонера может меняться, так как в ход процесса активно вмешивается человек.
- Сложно обеспечить равномерный прижим бумаги с тонером к ПП, в результате чего, часть тонера раздавливается, а часть не переносится на ПП.
- Невозможно обеспечить точное положение бумаги с тонером относительно ПП, так как у бумаги и ПП разные коэффициенты расширения. В процессе нагрева и охлаждения, бумага сдвигается относительно ПП, что приводит к сдвигу или размазыванию дорожек.
- При термопереносе традиционными способами приходится предъявлять слишком высокие требования к качеству исходных заготовок для ПП. Так, например, даже небольшие вмятины или крупные царапины могут привести к браку.
- Невозможность метрологического контроля процесса термопереноса.
Представленная же Вашему вниманию технология лишена всех перечисленных выше недостатков.
Вернуться наверх к меню.
Оплата
Проверка занимает меньше часа, как только проверка закончится, станет доступна кнопка «Proceed to checkout». Для нас доступно несколько вариантов, первый через систему «Paypal», второй через интернет магазин «Aliexpress» (другие варианты оплаты, не буду рассматривать)
Как оплачивать, выбирать вам. Расскажу как оплатит через «Aliexpress», первым делом написал «[email protected]», о номере своего заказа и спросил как оплачивать.
В ответ придет письмо

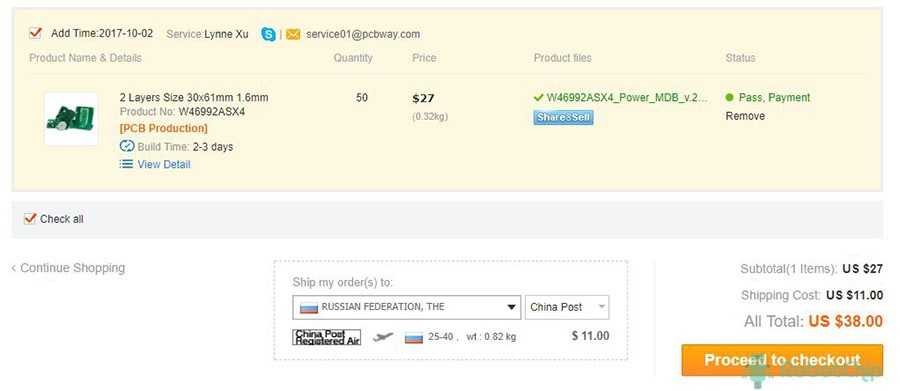

На странице «Aliexpress» оплатить стоимость заказа, у меня это 41$, в комментарии добавил номер своего заказа и снова написал на посту.
В ответ получите
И через пять дней мне прислали информацию об отслеживании
А еще через 20 дней, получил заказ на почте. Платы были упакованы по 25 шт, в пупырчатою пленку, в добавок мне подарили 4 наклейки и одну ручку.
Вот и сами платы, с двух сторон, качество на 100 %
Перенос рисунка на плату
Затем потребуется утюг, наждачная бумага, деревянная разделочная доска и ванночка с мыльным раствором. Необходимо подготовить кусок подходящего под плату текстолита или гетинакса, а также наждачную бумагу средней зернистости. Дальше следует тщательно убрать пыль и грязь, приложить кусок с отпечатком платы так, чтоб рисунок оказался посередине заготовки. Затем крепко завернуть, положить на деревянную доску, сверху поставить горячий утюг. Температура запекания тонера около 100-180 градусов. Поэтому температуру утюга поначалу следует выставлять экспериментально, так же как и длительность воздействия на заготовку.
Метод измерения
Метод прост: берем фотоаппарат, линейку и предмет, ложим линейку поверх или рядом с прдметом и делаем крупную макросъемку. Считаем количество пикселей в 1 мм на линейке, считаем кол-во пикселей на объекте, делим последнее на первое и получаем размер объекта в пикселях.
Для тех. кто сомневается в такой технологии замера я провел тест на точность. У меня чип есть от TI psp54310pwp в очень маленьком корпусе. По даташиту у него нога толщиной 0.19 мм, а расстояние между серединой ног 0.65 мм. Моим способом после фотографирования чипа получены значения: 0.20 и 0.62 соответственно. Так что, думаю, вопрос по точности не будет /elektro/tt/4/IMG_3532.jpg
Травление печатной платы
4) Следующий этап — травление. Вся та область медной фольги, которая не покрыта тонером должна быть удалена, а медь под тонером должна остаться не тронутой. Сперва нужно приготовить раствор для травления меди, самый простой, доступный и дешёвый вариант — раствор лимонной кислоты, соли и перекиси водорода. В пластиковой или стеклянной ёмкости нужно размешать одну-две столовые ложки лимонной кислоты и чайную ложку поваренной соли на стакан воды. Пропорции не играют большой роли, можно высыпать на глаз. Тщательно перемешать и раствор готов. Нужно положить в него плату, дорожками вниз для ускорения процесса. Также можно слегка подогреть раствор, это ещё увеличит скорость процесса. Примерно через пол часа вся лишняя медь вытравиться и останутся только дорожки.
Виртуальный принтер
В некоторых случаях, когда сама физическая печать не нужна, можно воспользоваться такой хитрой штукой как virtual printer. Это обычная компьютерная программа, которая имитирует работу реального физического устройства. Как настроить виртуальный принтер к компьютеру на печать и пользоваться его возможностями мы рассказывали в свой отдельной статье тут.
Большая часть современных принтеров не нуждается в специальном процессе установки в операционную систему. Если при работе системы включить принтер, предварительно подключенный к компьютеру, он будет обнаружен системой, которая выполнит нужные настройки для корректной работы оборудования с Windows. Спустя немного времени, необходимого для настройки, принтер готов для работы. Если не получается настроить принтер автоматически (установка не срабатывает), придется установить принтер вручную. Печатающее оборудование разделяется по типам носителей: бывают устройства для печати на холсте, на бумаге, на поверхности дисков и пр.
Технология изготовления печатных плат
Обработка текстолита. Как можно заметить платина окисленная, грязная и покрыта царапинами. Исправим это. Первым делом необходимо избавиться от заусенцев оставшихся при отрезании текстолита. Края пластины должны быть гладкими и закругленными. Далее наносим на поверхность пасту ГОИ и обрабатываем на войлочном круге. Таким образом, мы избавимся от окиси и грязи. Если у Вас нет войлочного круга, то очистить плату можно с помощью хлопчатобумажной ткани и все той же пасты ГОИ.
Очищенная пластина. Поверхность платы нельзя трогать пальцами, иначе останется жировой след и снова придется чистить плату.
Печать схемы
Теперь об основе для тонера. Как уже говорилось выше это дешевый материал. Что же это? Обычная калька.
Для того, чтобы кальку не зажевало в принтере, необходимо прикрепить ее к обычному листу формата А4. Один край листа загибаем и приклеиваем к нему (с внутренней стороны) кальку. Саму кальку приклеиваем гладкой стороной наружу. Отправляем заготовку в принтер (загнутым краем вперед).
Если Вы делаете двухстороннюю плату, то рисунки должны быть такого размера, чтобы поместились на листе рядом и один из них должен быть в зеркальном отображении. Можно так же распечатать и направляющие линии (как на фото), они помогут при сопоставлении одной стороны с другой.
Складываем кальку тонером вниз и совмещаем стороны платы. После того как было достигнуто идеальное схождение рисунков, необходимо исключить опасность смещения. Для этого придерживаем рукой в центре рисунка и промазываем по краям (отступив сантиметр от рисунка) клеем-карандашом две стороны, а с третьей стороны делаем сгиб. Таким образом, получается кармашек, в который и помещаем очищенный текстолит.
Проглаживаем горячим утюгом. Гладить следует равномерно (периодически переворачивая стороны платы).
Далее обрезаем лишнюю кальку и отправляем плату под струю воды. От воды калька набухнет и начнет отделяться, оставляя тонер на поверхности платы. Бумагу, которая не отклеилась от пластины, скатываем пальцем под струей воды.
Если случиться, что некоторые дорожки получились с разрывами, подправляем их перманентным маркером.
Травление
Раствор разогреваем до 50 – 55°C. Если у Вас большое количество хлорного железа, то можно закрепить плату как показано на фото и опустить ее в стеклянную банку, а затем постоянно дергать ее за проволоку, тем самым ускоряя процесс травления.
Если же хлорного железа мало, то травим в неглубокой ванночке.
После того как вся медь раствориться вынимаем плату и промываем под водой, а тонер стираем ацетоном.
Сверлить отверстия в плате лучше на станке, тогда отверстия попадут точно в «пятаки» а не мимо как при ручном сверлении.
