Все виды выключателей для домашнего использования

Монтаж и механические параметры

Коммутатор можно встроить в схему разными способами. Основным делением в этом отношении является разделение на элементы для панельного монтажа и на печатной плате. Это не строгая классификация, так как есть много переключателей припаянных к печатным платам, но предназначенных для применения в панелях.

Выключатели панельного монтажа снабжены элементами, позволяющими монтировать их в корпусе. Обычно они имеют резьбовые корпуса, которые позволяют затягивать их гайкой, но производители также используют и другие решения. Выводы адаптированы для THT, SMD или кабельной сборки.

Графические обозначения в электрических схемах

• 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
• 2.721-74 – графические условные обозначения деталей и узлов общего применения.
• 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО. В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

4 базовых изображения УГО

УГО	Наименование
	Замыкающий
	Размыкающий
	Переключающий
	Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГО	Наименование
	Дугогашение
	Без самовозврата
	С самовозвратом
	Концевой или путевой выключатель
	С автоматическим срабатыванием
	Выключатель-разъединитель
	Разъединитель
	Выключатель
	Контактор

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

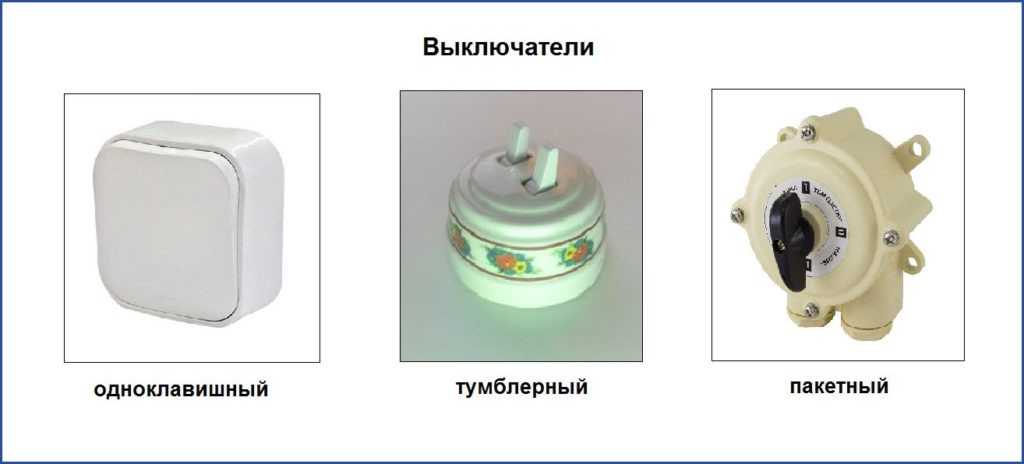

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

• выключатель с подсветкой для ночного времени
• выключатель с таймером отключения.
• Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

И такие бывают

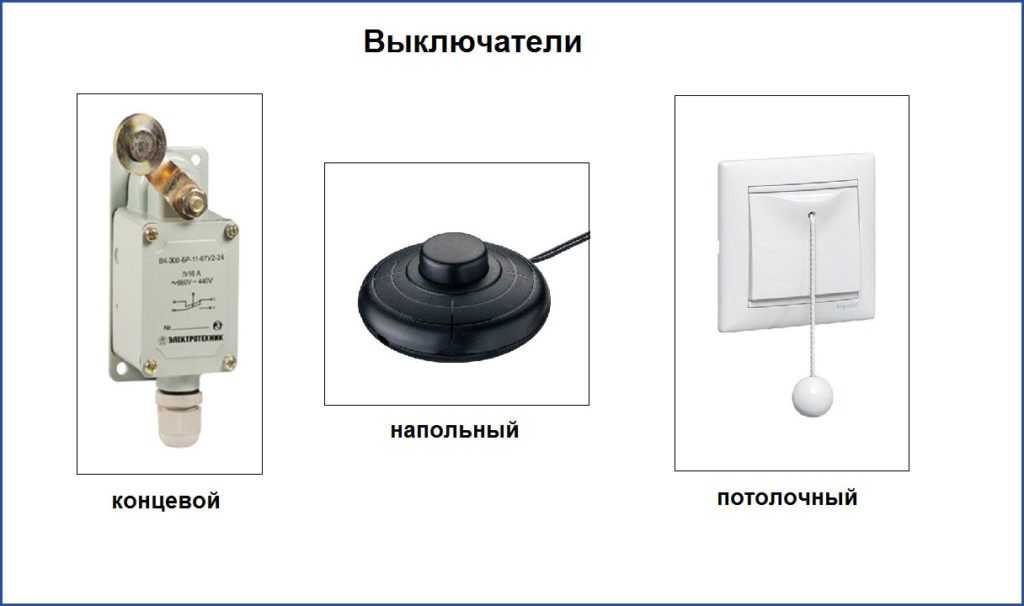

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
  Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
  Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Монтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Фирмы-производители выключателей

Чем выше репутация производителя, тем соответственно лучше и качество выключателей

Поэтому выбирая выключатель для своего дома, квартиры, важно не проигнорировать этот момент. Конечно каждый покупатель ориентируется на свои финансовые возможности и уже по судя ним выбирает бренд

Благо выбора выключателей предостаточно. Начнем с лучших из них. Более подробно о всех популярных производителях розеток и выключателей премиум и эконом сегмента читайте в большой обзорной статье. Мы поможем выбрать лучшую модель для вашего дома.

Компания Legrand из Франции

Французский бренд на рынке с середины XIX века. Компания входит в пятерку лучших европейских производителей электрики, поскольку в производстве задействованы новейшие технологии.

Фирма Legrand

Корпус выключателей бренда Legrand выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

В ассортименте этой продукции вы можете найти самые разные виды настенных выключателей. Есть как традиционные модели, так и устройства с творческой задумкой.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой.

Качественные корпуса всех приборов, вне зависимости от их стоимости, изготавливаются только из самозатухающего пластика. Таким образом устройство безопасно в эксплуатации. Legrand — новый подход в сфере дизайна, эти выключатели впишутся в любой интерьер вашего дома.

Шведская фирма АВВ

В конце прошлого века произошло слияние двух крупных шведских концернов. Так появилась эта фирма. В наше время это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество.

Фирма АВВ

Поскольку бренд предлагает простой монтаж, возможность выборочно собрать необходимые вариации модульных решений, из предлагаемых элементов, то стоимость изделий этой фирмы автоматически возрастает. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы. Такие, как: сталь, дерево или бронза.

У бренда АВВ есть свой ассортимент изделий , различный по внешнему виду. Reflex выполнен в виде фигур строгих геометрических форм, Impuls напротив, имеет мягкие закругленные линии.

Коллекции этого бренда отличаются от других, к примеру тем, что во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора.

Французский бренд Schneider Electric

Изначально, в XIX веке это была компания по производству вооружений. Позже освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий.

Фирма Schneider Electric.

Ассортимент продукции Schneider предлагает выключатели нескольких видов: со световой индикацией, проходные, с дистанционным управлением, с датчиками, и другие разнообразные вариации. Конечно все они отличаются высочайшим качеством.

Фирменное отличие продукции Schneider – наличие пружинных контактов из бронзы. Благодаря чему, исчезает необходимость использования дополнительного зажима, при этом качество контакта не теряется.

Дизайн французских выключателей отличается широким разнообразием. От классического стиля до смелого авангарда. Есть даже съемные разноцветные рамки горизонтального и вертикального типа. Коллекции бренда включают вертикального типа различных расцветок. Производной продукцией компании является Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Учитывая такое разнообразие функций и дизайнерского подхода выключателей от Schneider, вполне логично , что эти изделия отличаются высокой стоимостью даже в стандартных моделях.

Бытовое использование

Использование переключателя на лестничных пролетах

Монтаж или перепланировка электропроводки подразумевает функциональность и удобство использования. Поэтому перед установкой составляется план, в котором прописывают общее количество лампочек, выключателей и розеток. Переходные устройства подходят для подключения в следующих ситуациях:

• многоуровневые здания – переключатели позволят отключать свет на любом этаже;
• длинные коридоры – включить лампы можно будет вначале, а выключить в конце;
• спальни – если установить один механизм у входа, а второй около кровати, не нужно будет вставать, чтобы отключить основной свет.

Метод переключения

Чтобы перейти из одного состояния переключателя в другое, необходимо выполнить какое-то физическое действие, которое заставит физическое состояние компонента измениться. Способ активации переключателя – одна из его самых отличительных особенностей. Простейшее разделение может быть выполнено на границе переключателей, активируемых человеком, и переключателей, которые используют другие силы или явления для изменения своего положения. Активация переключателя может осуществляться путем скольжения, нажатия, вытягивания, вращения или любого другого действия, чаще всего с помощью руки / пальцев. Но на рынке также есть кнопки, активируемые ногой, или специальные элементы, активируемые, например, локтем – даже для нажатия языком, предназначенный для людей с ограниченными возможностями.

Переключающие элементы, использующие физические явления отличающиеся от движения человека, могут активироваться, допустим, температурой (термостаты), давлением (реле давления), магнитным полем (герконы) и так далее. Они чаще всего используются в качестве элементов безопасности или управления в системах регулирования. Хотя механические характеристики этих типов компонентов полностью отличаются от переключателей, активируемых человеком, они описываются теми же электрическими параметрами, что и другие переключатели.

Пере- или выключатель

Разница между проходным переключателем и выключателем

Чтобы сделать окончательный выбор, следует разработать первоначальный план проводки или изучить имеющийся. Обычно он прилагается к технической документации квартиры или здания. Затем нужно определить наиболее длинные участки или комнаты (цеха, коридоры), представить возможные ситуации, исходя из личных предпочтений (как, например, в спальне).

Если необходимо управлять одним источником света с разных сторон, следует устанавливать переключатель. Затем выбирают тип устройства – выключатель проходной и перекрестный. Первый позволяет отключать лампу из двух разных точек, второй – из трех и более. Чтобы установить последний тип и правильно развести провода, лучше пригласить профессионального электрика.

Можно ли использовать переключатель как выключатель

В процессе использования возникают разные ситуации. Например, после покупки квартиры выяснилось, что прежние владельцы установили переключатели в нескольких комнатах, а теперь их функционирование не нужно.

Чтобы перенаправить действие устройства, достаточно не использовать третий контакт, который переводит поток электричества в другое русло. В первую очередь определяют полную цепь электросети, замыкающейся данным переключателем. Затем второстепенные контакты изолируются. После этого механизм перестанет перенаправлять ток и начнет работать как обычный выключатель.

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.

Схема включения освещения с двух разных мест

Обозначения на рисунке:

• А, В – переключатели;
• L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

Управление освещением из трех разных мест

Обозначения на рисунке:

• A,B – двухпозиционные коммутаторы;
• С – промежуточный двойной переключатель двух направлений;
• L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Элементы электрических цепей, приборы

Номер на рисунке	Описание	Номер на рисунке	Описание
1	Счетчик учета электроэнергии	8	Электролитический конденсатор
2	Амперметр	9	Диод
3	Вольтметр	10	Светодиод
4	Датчик температуры	11	Диодная оптопара
5	Резистор	12	Изображение транзистора npn
6	Реостат (переменный резистор)	13	Плавкий предохранитель
7	Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Как определить фазную проводку?

Для понимания, какой проводник нужно подключить к зажиму «L» на одноклавишном выключателе, рекомендуется воспользоваться специально предназначенной для этих целей индикаторной отверткой. Если при проверке на каком-то из проводов загорается лампочка, значит на нем есть напряжение. Этот провод и является токопроводящим – кабелем «А».

В другой, незанятый зажим одноклавишного коммутационного элемента, присоединяется кабель «B», протянутый напрямую к коммутатору. Он обычно маркирован по-другому:

• «1»;
• «L1»;
• «->»;
• просто стрелочка, либо никак не обозначен.

Обозначение контактов одноклавишного выключателяИсточник odstroy.ru

В том случае, когда при обследовании зажимов, помимо «L» символа, встречаются на выключателе иные соединения, также содержащие другие обозначения, это значит попались 2-х или 3-х клавишные элементы.

Виды переключателей

Проходные переключатели выпускаются отдельным видом — они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки.

В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.

Основное отличие проходного блока от обычного — в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки.

Схема выглядит следующим образом:

1. Ноль из коробки подается на лампу.
2. Через переключатель фаза уходит на вход.
3. На выход уходит два кабеля, оба идут на второй выключатель.
4. Из второго выключателя идет кабель на лампу.

По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы  для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Определение

Выключатель

— это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения

Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения

Переключатель

(он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

Основные виды рубильников

Согласно электротехнической терминологии, рубильник относится к устройствам, обеспечивающим течение по цепи электрического тока. Его отличительной особенностью является уникальная система, действие которой направлено на быстрый разрыв контакта. Все функции устройства осуществляются ручным приводом, надежно отключающим напряжение во время выполнения ремонтных и профилактических работ.

Существует несколько типов рубильников, среди которых можно выделить следующие:

• Перекидные (рис. 1). С помощью этих устройств напряжение перекидывается с одной цепи на другую. В основном они используются, когда возникает необходимость переключить подачу тока с аварийного участка цепи на рабочий. Для установки приборов предусматриваются специальные щитовые помещения. Данный тип рубильников имеет высокие эксплуатационные и технические показатели.
• Разрывные (рис. 2). Подключается к общим выходным цепям, идеально подходят для частных домов, квартир, офисных зданий. С помощью этого прибора осуществляется подключение какого-либо объекта к общей сети. Устанавливаются в электрическом щите с выводом наружу переключающего рычага. На рынке представлены широким модельным рядом.
• Реверсивные (рис. 3). Используются в трехфазных электрических сетях, обеспечивая их нормальное функционирование. С помощью этих приборов нагрузка распределяется между линиями, а ток бесперебойно поступает потребителям. Установка рубильников выполняется в горизонтальном или вертикальном положении, все переключения производятся вручную. Отдельные виды приборов могут управляться дистанционно.

Основной деталью рубильника является поворотная контактная система. Конструкция подвижного контакта представляет собой нож или подпружиненную вилку, а неподвижного – нож или две пластины, подпружиненные посредством стального рассеченного кольца. Кроме того, рубильник оборудуется рукояткой или ручным приводом, контактными выводами для подключения проводов. Разрывной рубильник на 1 направление с тремя полюсами оборудуется тремя входными и тремя выходными контактами, а у перекидного изделия на 2 направления – шесть входных и шесть выходных контактов. Для каждого полюса предусмотрены 1 или 2 дугогасительные камеры, в соответствии с количеством направлений.

Конструкция контактной группы не позволяет подвижному контакту самопроизвольно выпадать под действием вибрации или под собственным весом. Для всех переключений требуется только физическая сила персонала.

Буквенные обозначения

Полная расшифровка стандартных кодов указана в ГОСТ 2.710-81. В следующем списке для примера приведена часть перечня:

• A — лазеры, усилители;
• B — термодатчики;
• D — микросхемы;
• E — лампы;
• G — электрохимические и другие источники питания;
• H — сигнализирующие световые и звуковые устройства;
• K — контакторы;
• L — дроссели;
• M — электромашины;
• P — датчики температуры, часы, иные измерительные приборы;
• Q — автоматы;
• R — постоянные и переменные резисторы;
• S — коммутационные элементы;
• T — трансформаторы;
• U — преобразователи тока (напряжения, частоты);
• V — электровакуумные и полупроводниковые приборы.

По ГОСТ 7624-55, применяют русский алфавит: Г (генератор), Л (лампа накаливания), Р (реле) и др.

Двухбуквенные коды

Увеличение количества символов позволяет точнее указать вид устройства:

• AF — регулятор частоты;
• BK — тепловой датчик;
• CG — блок зарядных конденсаторов;
• DS — микросхема памяти;
• EK — нагревательный элемент;
• FU — предохранитель с плавкой вставкой;
• GE — возбудитель электромашины;
• HG — индикационное табло с изображениями символов;
• KK — электротепловое реле;
• КМ — пускатель (магнитный);
• LL — дроссель люминесцентной лампы;
• PС — электромеханический счетчик импульсов;
• QW — выключатель нагрузки;
• RR — реостат;
• SF — автомат защитный;
• TV — трансформатор (напряжения);
• UF — частотный преобразователь;
• VS — тиристор;
• YC — муфта, оснащенная электромагнитным приводом.

Также применяют кодировку из русских букв:

• Кв — конечный выключатель;
• Эм — электромагнит;
• Зв — звонок.

Для уточнения расширяют обозначение до трех символов. Чтобы показать наличие в сигнализирующем устройстве зеленой линзы, используют код HLG. HL — стандартное обозначение светового табло. Буква G — это сокращение от английского слова Green (зеленый).

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как перекрестный выключатель всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.
