Особенности изготовления инструмента самостоятельно

Если устали резать листовой металл ножницами или болгаркой, то отличной альтернативой на замену этих инструментов является роликовый нож. К числу достоинств этого устройства можно отметить бесшумность работы, а также отсутствие энергопотребления. Кроме того, имея такое устройство в домашнем арсенале, можно даже зарабатывать, когда соседям понадобится раскроить листовой материал из металла.

Покупка инструмента оправдана только в одном случае, когда необходимо выполнять работы в большом количестве. И даже в этом случае можно сделать устройство своими руками, чтобы пользоваться им в профессиональных целях. Конструкций рассматриваемых устройств бывает много, поэтому сделать устройство самостоятельно вовсе не трудно, если понимать принцип работы устройства.

При изготовлении самодельного инструмента надо учитывать следующие свойства:

Режущие ножи — их должно быть два, которые располагаются один сверху, а второй снизу. Ножи должны быть изготовлены из качественного сплава, который имеет прочность выше, чем разрезаемые материалы. В качестве ножей используют подшипники, которые полностью удовлетворяют описанным требованиям
Основание — одновременно выступает в качестве поверхности, на которой располагается лист стали, а также направляющим для перемещения роликовых ножниц при резке листа или нарезании полосок
Корпус приспособления — для изготовления обычно используется стальной уголок толщиной 3 мм и размером стенок 40-60 мм
Вспомогательные инструменты — они предназначены для закрепления листового материала к поверхности стола во время его разрезания

Это интересно! Ресурс работы самодельных роликовых ножей достаточно высокий, и практически равен показателям заводских моделей. Срок службы заводских устройств составляет не менее 25 км, но при условии, если толщина разрезаемой стали не превышает 0,5 мм. Чем толще сталь, тем меньше срок службы инструмента.

На срок службы самодельного устройства влияет такой показатель, как качество его изготовления. Причем касается это даже качества подшипников, поэтому если беретесь за дело, то для этого понадобится соответствующий подход.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Чем резать полипропиленовые трубы

Если для резки труб из полипропилена использовать подручный бытовой инструмент в виде различного вида пил, дисков, то монтажник трубопровода столкнется с двумя главными проблемами в полученном срезе: угол торца по вертикали в большинстве случаев будет отклоняться от 90 градусов, а на внутренних и наружных стенках в месте обрезания появятся заусенцы. Специалисту придется тратить некоторое время на исправление данных дефектов, при значительных объемах монтажа минуты превратятся в часы потраченного впустую рабочего времени, что приведет к потерям работника в зарплате. Поэтому логично приобрести специальное приспособление для резки полипропилена, которое многократно окупится при осуществлении работ.

Рис. 2 Пружинные ножницы для резки ПП

Ножницы

Ножницы — главный режущий инструмент при монтаже полипропиленовых труб небольшого диаметра, с помощью которых подводят холодную и горячую воду из системы водоснабжения к сантехническим приборам. Во всех модификациях для обеспечения прямого угла среза снизу имеется полукруглая площадка небольшой ширины с прорезью, на которую удобно ложится труба и входит прорезающее оболочку лезвие, опускающееся сверху.

Ножницы имеют конструкцию рычажного типа с лезвием, которое при потере остроты можно заточить, во многих модификациях используется система со сменными ножами. Диаметр труб, которые могут резать ножницы, не превышает 75 мм и чаще ограничен 63 мм, стандартный размерный предел большинства приспособлений не превышает 42 мм, инструмент отличается следующими особенностями:

Высокой скоростью обрезки.
Компактными размерами, удобными для хранения и выполнения монтажных работ в ограниченном пространстве.
Невысокой стоимостью и широким разнообразием модификаций, позволяющим подобрать подходящее приспособление для любого специалиста.
Недостаток пружинных ножниц — усталость руки при значительном объеме монтажных работ. Второе неудобство – ограниченный диаметр реза одной рукой, стандарт – не более 25 мм.
При раскрое плохо заточенным лезвием возможна деформация стенок изделий.

Рис. 3 Ножницы для полипропиленовых труб с храповым механизмом в работе

Храповые ножницы для резки пластиковых труб в отличие от рычажных с пружиной, имеют зубчатый механизм, позволяющий проводить рез не сразу, а поэтапно, путем многократного нажатия на ручку. Возврат используемого лезвия в исходное состояние производится нажатием на кнопку, поворотом рычага или разведением ручек.

Так как небольшое усилие прикладывается многократно, рука работника не так устает, но время реза увеличивается. К тому же при многократных нажатиях с постепенной подводкой ножа проще удержать обрезаемую заготовку в строго перпендикулярном направлении относительно лезвия, поэтому срез всегда получается под углом в 90 градусов. Как и у ножниц с пружиной, в случае затупления лезвия велика вероятность замятия стенок обрезаемой заготовки.

Рис. 4 Пистолетные резаки

Резаки пистолетного типа

Инструмент напоминает пистолет, при разрезе труба укладывается на полукруглую платформу спереди, а лезвие подводится к ней сбоку путем многократного нажатия на ручку (используется храповый механизм). Возврат ножа в исходное состояние производится путем нажатия на кнопку.

Пользоваться храповыми пистолетами немного удобнее, чем ножницами, они также рассчитаны на резку труб до 42 мм и имеют более высокую стоимость. В приспособлениях используются как стационарные, так и сменные ножи.

Самодельные рычажные ножницы

Вариант 1

чертеж рычажных ножниц: 1 — нижняя щека, 2 — фиксированное лезвие, 3 — подвижное лезвие, 4 — верхняя основа, 5 — винт для фиксации лезвия (2 штуки), 6 — болты 4 штуки, 7 — ножевой рычаг, 8 — серьга, 9 — рычаг, 10 — винт, 11 — болт для стяжки (2 штуки)

Станина этой модели ручных ножниц собирается своими руками из пары уголков 7,5 х 7,5 х 0,8 см. Фиксированный нож с помощью пары винтов прикрепляется к горизонтальной основе. Для совмещения с подвижным лезвием верх основы срезается наполовину. В лезвиях проделываются отверстия, прозенкованы для винтов М8 длинной 24 мм впотай.
На верхней основе с помощью шарнирных крепежей установлены: на нижней поверхности лезвие и рычаг ножа (размеры 6,5 х 3 х 0,6 см), на верхней части рычаг (24,5 х 1,8 х 0,7 см) и серьга (6 х 1,8 х 7 см), обеспечивающая подвижность.

Заготовки своими руками выпиливаются ножовкой. Лезвия вытачиваем из закаленной стали, угол заточки 30 градусов.

Сначала собираем все детали в готовый станок, налаживаем. После разбираем, красим. Когда краска подсохнет — собираем начисто.

Вариант 2

Эта модель ручных ножниц дополняется подробным чертежом. Кроение металла производится парой лезвий длиной 10 см каждое. Подвижное лезвие крепится к кулисе на кривошипном механизме. Эксцентриситет кривошипа составляет 16 мм и дает максимальную амплитуду 3,2см. К его хвосту прикрепляем ручку длиной 50 см.

Рекомендуется сделать стационарный вариант ножниц, которые надежно один раз прикрепятся к рабочей поверхности болтами М10. Для крепежа предусматриваются лапки с отверстиями. Корпус рычажных ручных ножниц необходимо делать из качественной стали 45 или 40, а лезвия из марок Р18, Р9 или У10.

Сделанные по этому чертежу ножницы уже больше 2 лет успешно работают, справляются со стальным листом толщиной до 3,5 мм.

Видеоролик с подробным описанием чертежей, конструкции и изготовления рычажных ножниц по металлу:

Рычажные ножницы по металлу являются востребованным инструментом, с помощью которого выполняются различные процедуры резки материалов — листового металла, жести, профилей, проволоки. Хотя на рынке предлагаются всевозможные ручные инструменты данного типа, не редко находятся авантюристы, предпочитающие сделать гильотинные приспособления своими руками.

Гильотинные приспособления для резки металла основаны на рычажном принципе работы;
Процесс резки осуществляется парой режущих поверхностей;
При этом длина ножа по металлу может составлять порядка 20 сантиметров;
Одна режущая поверхность прочно фиксируется на основании станка и на нее воздействует вся сила давления во время резки металла;
Подвижная часть располагается на станине, что способствует выполнению резки высокой точности;
На стационарном лезвии ручные инструменты предусматривают наличие специального паза для ползуна. Он предназначен для смещений ползуна по мере необходимости. Паз осуществляет перемещения в одной плоскости;
Подвижная часть резака соединяется с ползуном;
Рабочий ход данного ползуна обычно составляет 15-30 миллиметров;
Подвижный нож прочно соединен с ручкой, длина которой составляет порядка 500 миллиметров. За счет нее в процессе резки можно прикладывать меньшее усилие своими руками, чтобы сделать нарезку листового металла нужного качества;
Гильотинные приспособления имеют металлический корпус, что существенно продлевает срок службы, увеличивает нагрузки, с которыми может справиться инструмент во время резки листового металла, профилей, прутка;
Ножи для резки изготавливаются из высокопрочной инструментальной стали. Это позволяет разрезать детали листового металла с минимальными усилиями и без деформации режущих кромок.

Используя гильотинные ручные приспособления для резки металла, можно своими руками обработать:

Листы стали толщиной до 5 миллиметров;
Изделия из листового алюминия толщиной до 6 миллиметров;
Латунь толщиной 6 миллиметров;
Металлические профили с сечением 6 на 80 мм;
Стальной прут №13.

Теперь направляющие

Ограничительную планку особенно описывать нет смысла. Конструкция понятна из фотографий.
Чтобы планка не двигалась после регулировки, служат два боковых винта.
Передняя направляющая (бегунок) имеет довольно сложную конструкцию. Это обусловлено тем, что много раз переделывался и дорабатывался.
Если делал бы заново, то сделал бы по другому. Помимо обычных требований – поворот на произвольный угол с фиксацией положения, легкое перемещение, были и специальные требования. Мне хотелось, чтобы он был не съемный, и в то же время, не мешал, когда надобности в нем нет. В результате он бал сделан откидывающимся.
Сам бегунок движется по направляющей и с помощью подшипника по поверхности стола. Подшипник был выбран не сразу. С начала были эксперименты с пластинами от дерева до фторопласта. Но все это образовывало задиры на алюминиевом столе. Если сделать стол из стали, то такой проблемы не будет. Таким образом, бегунок движется по направляющей. Его можно откинуть вращая вокруг этой направляющей. Для этого надо потянуть за подпружиненную ручку. Она оттягивает пластиковый сухарик не дающий бегунку откинуться самопроизвольно.
В качестве дополнительных прибамбасов были сделаны прижимы.
Крепиться они будут, конечно же, не зажимами. Но, пока, до крепления руки не дошли.
Чтобы циркулярку можно было хранить в шкафу, без последствий для нее, был сделан кожух из фанеры. В таком варианте ее можно спокойно убрать.

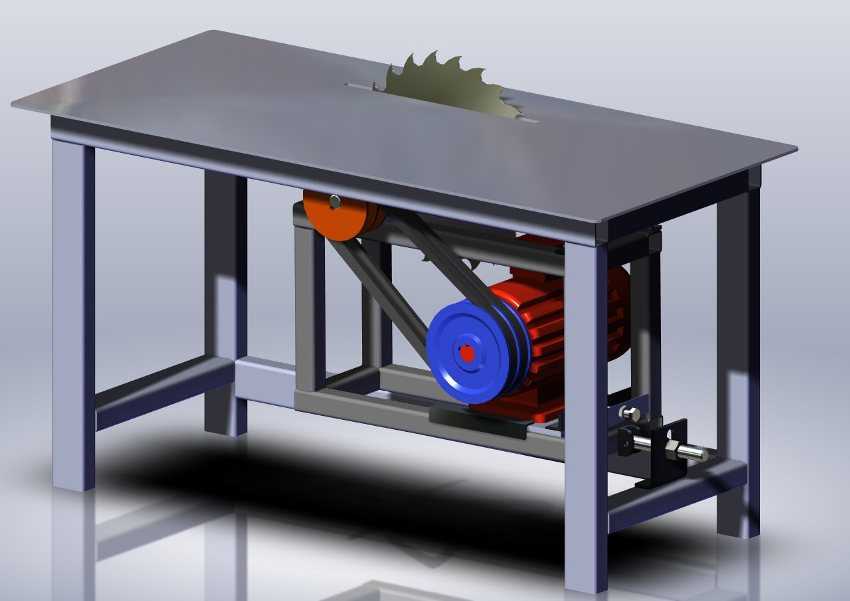

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

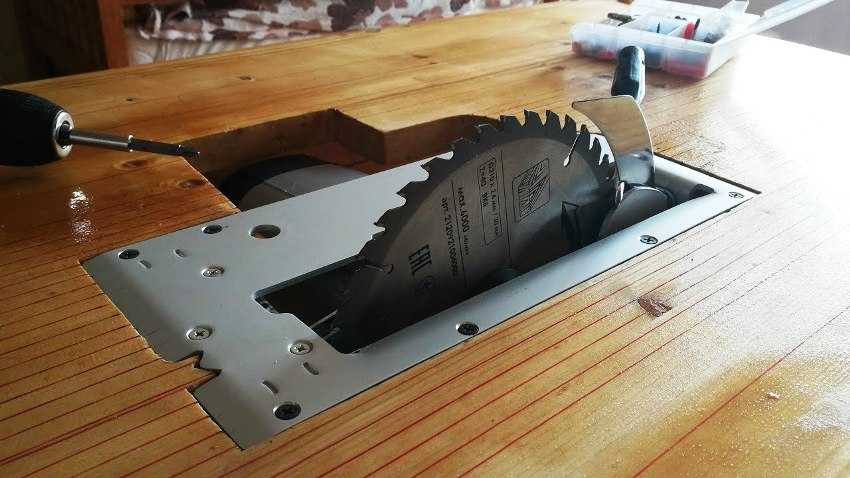

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Способы заточки

Профессиональный угол подвода формируется на специальных станках в заводских условиях. Его необходимо сохранять и поддерживать. В статье не рассматривается заводская технология, а публикуются упрощенные методы, доступные домашнему мастеру для приведения в рабочее состояние бытовых моделей.

Инструменты для правки ножниц

Точилка

Лезвия ножниц разводят и поочередно протаскивают через подготовленную в инструменте щель. Металл подвода стачивается абразивными материалами. Для этого могут использоваться вращающиеся диски. Все зазубрины и неровности убираются до единого уровня.

Алмазный надфиль или напильник

Ножницы при заточке следует хорошо зафиксировать или плотно держать в руке, оперев ее на какой-нибудь стационарный предмет, например, поверхность стола.

Режущую поверхность напильника необходимо располагать только в одной плоскости. Этот прием обеспечивает одинаковый угол заточки по всей длине лезвия. Его заводскую величину нельзя нарушать.

Если на поверхности напильника крупная насечка, то может потребоваться дополнительная полировка подвода другим инструментом.

Брусок, оселок, точильный камень

Ножницы желательно разобрать, но можно работать и в собранном виде. Технология такая же, как и при заточке ножа на этих приспособлениях. Подвод располагают на поверхности точильного камня, лезвие ведут в одну сторону, все время выдерживают строго один угол наклона. Абразивный материал периодически смачивают водой, удаляя частицы срезанного металла.

На фото показана работа на самодельном точильном камне, изготовленном из керамической плитки своими руками.

Если форма лезвия отличается от прямой линии, имея выпуклость или вогнутость, то направление движения заточки изменяют на 90 градусов.

Подручные средства

Рассмотрим самый доступный инструмент заточки:

наждачку;
фольгу;
стальную мочалку;
горлышко стеклянной бутылки;
сталистую проволоку.

Наждачная бумага

Выбирают сорта с самыми мелкими зернами — нулевку. Разрезают ее по всей длине лезвия. Абразивный материал наждачки, проходя под режущими кромками, затачивает их.

Материал складывают в несколько слоев, разрезы делают на всю длину лезвия.

Этот метод работает по технологии предыдущего. Ножницы должны работать по всей длине лезвия.

Стеклянная бутылка

Обхватив горлышко обоими лезвиями делают режущие движения по всей их длине в обе стороны. Происходит полировка поверхностей. Поэтому плоскость подводов располагают в оптимальном направлении для их выравнивания.

Как выбрать и на что обратить внимание?

При покупке мини циркулярной дисковой пилы необходимо оценивать на основные параметры инструмента:

Мощность — от нее зависит возможность обработки материалов разной плотности. Мощность у мини пил составляет от 0,2 до 0,6 кВт.
Вес — мини пилы весят до 2,5 кг, поэтому с ними удобно работать.
Глубина пропила — зависит от диаметра диска. Для бытовых задач достаточно показателя от 20 до 40 мм.
Частота оборотов — от нее зависит производительность и возможность распила разных материалов. Чем выше показатель, тем более плотные материалы можно распиливать.
Работа под углом — большая часть инструментов используется для прямого распила и пол углом 45 градусов. Есть модель с резом под 60 и 90 градусов.
Диаметр дисков — составляет от 85 до 90 мм.
Дополнительные опции — делают работу с инструментом более комфортной и безопасной. Среди них плавный пуск, лазерная метка, сбор опилок, блокировка двигателя от случайного запуска, обдув рабочей поверхности.

Критерии выбора инструмента

Прежде чем приступать к изготовлению стационарного станка для распила древесины следует определиться с критериями выбора ручной дисковой пилы. К ним относятся:

мощность двигателя. Ее необходимо подбирать в зависимости от планируемых работ. Мощная пила отлично справится даже с самыми твердыми породами древесины, но будет иметь большой вес. Для бытового использования подойдут дисковые пилы с мощностью 1 – 1,6 КВт;
глубина распила. Напрямую влияет на производительность инструмента. Для нечастого бытового использования подойдет пила с глубиной распила 54 мм;
частота вращения диска. От этого критерия зависит чистота распила. Чем она выше, тем более чистый срез получается. Следует помнить, что с увеличением частоты вращения снижается скорость распила заготовок. Среднее количество оборотов пильного диска бытовой пилы составляет 4,5 – 5,5 мин-1;
дополнительные функции. Немаловажными факторами, влияющими на выбор ручной дисковой пилы, являются наличие системы плавного пуска, защиты от перегрузок и случайного включения, а также изменения угла распила.

Достоинства и недостатки самодельного циркулярного станка

К сожалению, из-за высокой стоимости инструмента заводского исполнения, которая начинается от 8000 рублей, не каждый может позволить себе ее покупку. Гораздо дешевле и проще изготовить циркулярку своими руками из ручной дисковой пилы. Ее изготовление не потребует применение специального инструмента и наличия особых технических навыков.

К достоинствам стационарной циркулярки можно отнести:

невысокую стоимость;
удобство использования;
возможность работы с длинными заготовками;
точность распила;
универсальность.

Несмотря на все положительные качества, самодельная циркулярка обладает рядом недостатков. В связи с ограниченным диаметром пильного диска, она имеет ограничение в глубине пропила. Кроме того, такой станок ограничен по времени непрерывной работы, который составляет 15 – 20 минут. Это связано с недостаточной вентиляцией электромотора инструмента. Это может привести к поломке токосъемных щеток и преждевременному выходу электродвигателя инструмента из строя.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

по типу привода;
по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

передняя бабка, закрепленная непосредственно на валу электромотора;
задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Как не нужно точить

Самое главное условие при затачивании – нельзя менять заводской угол наклона. Эту ошибку совершают все начинающие мастера. Такая манипуляция повлияет на качество заточки и на способность инструмента работать дальше. Часто напильником пытаются наточить внутреннюю плоскость лезвия. Эффект в этом случае будет обратным. Точите напильником только режущие грани инструмента.

Для садовых ножниц не пойдет способ заточки при помощи фольги, иглы, наждачки. Применять следует точильный круг или брусок;
Для портновских ножниц не рекомендуется использовать цыганскую иглу. Но, кроме фольги и наждачной бумаги можно применить пластиковые бутылки, которые также разрезают на мелкие кусочки;
Маникюрные и канцелярские ножницы легко натачиваются иглой, а точильный круг способен быстро вывести их из эксплуатации, поэтому он не подходит.

Еще одна частая ошибка, когда ножницы разбирают на части. Не для всех видов изделий это можно делать, например, если лезвия соединены пружиной, заклепкой, то не следует их разделять. Любое неточное движение приведет к искривлению режущей поверхности. Результат такой работы – инструмент будет непригоден к применению.
