Усилитель креймера на стержневой лампе. гибридный усилитель для наушников kreimer

Наладка и подбор транзисторов

Несколько слов о настройке транзисторной части. Необходимо установить половину напряжения питания относительно выхода. Устанавливается подстроечным резистором,который желательно применить многооборотистый. Возможно придется подобрать резисторы в базах выходных транзисторов в пределах 150-300 ом. Эта величина зависит от буквы в серии транзистора. Вот пожалуй и вся настройка. При данном комплекте транзисторов и источнике питания 22В, на выходе имеем около трех ватт. Конечно мощность небольшая, но этого достаточно чтобы с комфортом насладиться звучанием германиевой схемы вкупе с лампой. Можно было конечно использовать транзисторы П217 что дало бы 10 ватт мощности или же ГТ705 или ГТ806, соответственно заменив остальные транзисторы на противоположную проводимость. В таком случае пришлось бы делать два независимых источника питания. Так как транзисторы эти прямой проводимости то в данном включении с лампой схема работать отказывается. Немного поразмыслив пришлось пожертвовать выходной мощностью но зато избавил себя от перспективы разбирать трансформатор и мотать еще одну обмотку, по причине отсутствия подходящих трансформаторов с двумя вторичными обмотками. Если все же кому то захочется что то по мощнее то вполне допустимо поставить две пары выходных транзисторов ГТ404. Желательно чтоб все транзисторы в схеме имели один буквенный индекс, что в свою очередь существенно упростит установку тока покоя да и вообще избавит от нежелательного перегрева выходных транзиторов.Для справки — транзистор ГТ404 имеет максимальную рассеиваемую мощность на коллекторе 0.6 Вт но хорошо отдает около 1.2 Вт при 22В. Хотелось бы отметить еще один момент, кто то возможно захочет умощнить схему применив в выходе кремниевые транзисторы, например КТ805 или другие. Сразу оговорюсь, да, применить можно но тогда теряется вся окраска звука германиевой схемы и кроме того у вас появятся искажения типа ступенька. Кремневые транзисторы в такой схеме грешат этим недостатком, и убрать эту ступеньку не усложнив схему невозможно. Потребуется делать цепочку смещения на базы выходных транзисторов и усложнять обратную связь. Германий же имеет преимущество в виду отсутствия искажений типа ступенька в данной схеме включения. Усилитель работает в классе АБ. Ну вот вроде самое основное по схеме сказано.

Подробнее об элементах схемы.

Резистор R1 является сеточным резистором лампы V1a. Его значение не критично, но наличие обязательно! Резистор R2 совместно с входной ёмкостью лампы образует фильтр низких частот для защиты входа усилителя от помех. Аналогичную роль выполняет резистор R5 для катодного повторителя.

Номиналы резисторов R3 и R4 выбраны для получения на анодах ламп напряжения чуть больше 190В. При этом ток через каждую лампу составляет 0,8мА. Источник тока для диф. каскада построен на транзисторах Q6, Q7 для увеличения его внутреннего сопротивления. Светодиод задаёт опорное напряжение, а триммером Р1 можно удобно и с высокой точностью установить требуемый ток источника. Для питания генератора тока используется стабилизатор на микросхеме LM337.

При желании в схему можно ввести общую отрицательную обратную связь. Её глубина зависит от номиналов резисторов R6 и R8. При указанных на схеме значениях глубина ОООС составляет 6 дБ. Для повышения устойчивости параллельно R8 можно подключить конденсатор небольшой ёмкости (56пкФ). Если Вы не любите эксперименты или ярый противник отрицательной обратной связи, то элементы R6, R8, JP1, Cfb можно не устанавливать. Даже без общей ООС этот усилитель имеет очень низкие искажения.

Ток покоя лампы катодного повторителя выбран около 9 мА. Для снижения искажений и выходного сопротивления каскада этот тот желательно задавать побольше, но это может негативно сказаться на сроке службы лампы. Автор принял компромиссное решение.

Транзистор Q1 задаёт ток покоя
транзисторного выходного каскада. Для обеспечения термостабилизации он должен быть закреплён как можно ближе к выходным транзисторам на общем радиаторе. Резистор P2 должен быть многооборотный и с надёжным контактом движка.

Резисторы R11, R16, P3 определяют входное сопротивление транзисторной части усилителя (при указанных номиналах оно составляет порядка 10 кОм). При использовании полевых транзисторов
номиналы этих резисторов могут быть существенно увеличены. Триммер P3 служит для настройки «0» на выходе усилителя. Автор намеренно не использовал интегратор для этих целей, так как считает, что он негативно влияет на звучание.

Элементы R12/C4 и R20/C8 являются дополнительными фильтрами питания, и исключать их из схемы крайне не рекомендуется. Ёмкости конденсаторов С4 и С8 могут быть в пределах 220мкФ-330мкФ.

Транзисторы Q2 и Q4 образуют классический составной транзистор Дарлингтона
, который даёт необходимое усиление по току. Транзисторы Q3 и Q5 образуют составной транзистор Шиклаи
, имитируя комплементарный PNP транзистор. Так как Q4 и Q5 являются однотипными, то по мнению автора и комплементарность здесь достигается более полная. Для снижения искажений каскада Шиклаи обычно в него добавляют диод Баксандалла. Автор заменил его транзистором в диодном включении (на схеме обозначен Qbax), что позволило ещё больше снизить искажения выходного каскада. Измеренные искажения при 1 Вт выходной мощности с диодом составили 0,22%, а с транзистором 2SC1815, включенным диодом, всего 0,08%. При больших уровнях выходной мощности разница между диодом и транзистором уменьшается. Печатная плата позволяет установить транзисторы типов 2SC1815 или 2SC2073 или просто диод 1N4007.

Благодаря наличию местных отрицательных обратных связей, выходной каскад имеет низкие искажения и хорошую термостабильность. Резисторы R21 и R22 должны быть безындукционные и возможно меньших габаритов.

Элементы R23 и C7 формируют цепь Цобеля для обеспечения стабильности усилителя на частотах выше 100 кГц. Базовые резисторы R13, R17, R14, и R18 также предотвращают возможные возбуждения на высоких частотах. При ёмкостной нагрузке данного усилителя для повышения его устойчивости можно последовательно с выходом подключить индуктивность (как это часто делается). Катушка содержит 16 витков медного провода диаметром 0,75-мм, намотанных на оправке диаметром 6.3-мм или на резисторе 15 Ом мощностью 2 Вт.

Схема устройства защиты и задержки включения
акустических систем показана на рисунке:

Увеличение по клику

Она обеспечивает задержку подключения АС через 30 секунд после включения усилителя и отключения их при появлении на выходе опасного постоянного напряжения. Для минимизации влияния на звук реле для этого блока необходимо выбрать с надёжными и качественными контактами.

Принципиальная схема.

Вы не поверите, но оригинальная схема, которая была опубликована в далёком 1969 году, до сих пор остаётся актуальной:

Разве что, выходные транзисторы типа MJ480 / 481 морально устарели и их стало сложно найти. Они без проблем могут быть заменены на более современные и надёжные 2N3055.

Как отмечалось ранее, для минимизации искажений усилителя коэффициент передачи тока база транзистора TR1 должен быть равен или выше, чем у транзистора TR2. Очень хорошим решением оказалось использование в выходном каскаде составных транзисторов Дарлингтона типа MJ3001 в качестве Tr1. На частоте 1 кГц, это снижает уровень искажений на мощности близкой к ограничению с 0,1% до 0,01%. При этом, как и прежде, в спектре доминирует вторая гармоника. При снижении выходной мощности уровень искажений падает. Собственные искажения и шумы измерительного оборудования не позволили точно измерить их уровень.

Хотя красивые цифры — это хорошо, тем не менее, я провел тестовые прослушивания этих вариантов и лампового усилителя Williamson. Справедливости ради я вынужден рекомендовать к использованию всё же транзисторы типа 2N3055 в качестве TR1 и TR2.

Христианское понимание слов «Многие знания многие печали»

Каково же христианское понимание слов «многие знания многие печали»? Для точного понимания требуется изучение всей Книги и правильное ее толкование. Выдергивание из контекста отдельной фразы, даже очень яркой, не позволяет понять ее истинный смысл.

По мнению Святых Отцов, главная мысль Книги Екклесиаста заключается в указании, что необходимо отвергнуть земную суету. Самым ценным для человека является служение Господу. А все остальное на земле есть просто дым, который легко развеивается и не оставляет следов. Даже человеческая мудрость признается недостаточной и бессмысленной без общения с Богом.

Однако понимание временности земной жизни не является поводом опускать руки. Суета и бессмысленность открывают человеку собственную беспомощность, заставляют его искать ответы на волнующие душу вопросы. Где же найти опору? В чем смысл происходящего и всей жизни? Эти искания человека приводят к тому, что им открывается Присутствие Бога, рождается вера, появляется надежда. Христианское отношение к жизни заключается в стремлении обретения единения с Богом, что означает покой и блаженство.

Корпус для лампового усилителя

Теперь несколько слов о корпусе. Не мудря и не изобретая нового велосипеда взял обыкновенный корпус от компьютерного CD-ROMа, последний и был выдран мною со списанного хлама на той же работе. Как видно из фотографий трансформатор находится под круглой частью корпуса (консервная банка от горошка), что само по себе является хорошим экраном.

На радиаторы закреплены выходные транзисторы через слюдяные прокладки, намазанные термопастой. Транзисторы крепятся посредством двух алюминиевых квадратных планок с дыркой по середине, куда и воткнуты с натяжением. В качестве украшательства были применены прослойки из оргстекла, выточенные вручную и подсвечены светодиодами.

Берущие за душу короткие стихотворения

***

Я хотел рассказать, но вот только молчу, Я хотел написать, но в душе лишь кричу И нелепые строки сгорают опять Заставляя в пустых коридорах кричать.

***

В чём смысл жизни — риторический вопрос, Который каждый мыслящий с собою нёс. А смысл в том — чтоб смысл обрести. Себя, спасая — мир спасти.

***

Всё сбудется, всё непременно сбудется. Ты только веры в счастье не теряй. Печаль уйдёт, а горе позабудется. Не падай духом и не унывай.

***

Душа… Заплата на заплате… Не сосчитать уже прорех. Совсем не дешево мы платим За каждый промах свой и грех

Стежки неровные по кромке… Рука уставшая дрожит… Шепчу сама себе негромко: «Куда деваться?…Надо жить!…»

***

Пройдись рукою по моей щеке Прижмись, возьми мою ладошку, Оставь, случайно на моей руке След поцелуев нежную дорожку.

И я замру от маленького счастья, Дыша теплом, идущим от тебя. Уйдут, как едкий дым, мои ненастья В родных объятьях затеряюсь я!

Эли Оболонская

***

Сейчас бы юности коснуться, И в детство снова убежать, Чтоб беззаботно встрепенуться, О чём-то вкусном помечтать.

***

Всю жизнь я собираюсь жить. Вся жизнь проходит в ожиданье, И лишь в короткие свиданья, Когда немыслимо решить,

Что значит быть или не быть, Меж гордым мигом узнаванья И горьким мигом расставанья — Живу, а не готовлюсь жить.

Стихи, берущие за душу о жизни со смыслом

***

«Вся жизнь – игра и люди в ней актеры» — Известна фраза каждому из нас. Мы все играем те иль иные роли И забываем, кто мы есть сейчас…

Мы примеряем миллионы масок. Хотим казаться лучше, чем мы есть. И забываем, что казаться мало. И забываем в чем же смысл весь…

Сорвать все маски, отыскать себя И становиться лучше, не казаться! Стараться жить по-доброму, любя – Вот жизни суть, что стала забываться!

Ирина Артлис

***

Смотрит в зеркало женщина зрелая. Отраженье смеётся с издевкою: Что ж ты стала такою несмелою Иль забыла, какой была девкою!

Русы волосы падали волнами, А глаза были синие-синие; Годы птицей промчались за окнами Смотрит в зеркало женщина сильная.

Улыбаясь, прошла через трудности, Не сгибая колен; не унизилась. Тело пусть не такое, как в юности, Но душа ещё больше возвысилась.

Седина в волосах пробивается Ты как вишня в саду переспелая. Но ведь жизнь ещё не кончается — Смотрит в зеркало женщина зрелая.

Татьяна Тройно

***

Привыкайте счастливыми быть! Просыпаться с улыбкой лучистой… И со взглядом по детскому чистым, Привыкайте друг друга любить…

Научитесь плохое не звать, Предвещая заранее беды… Вы ведите другие беседы… Научитесь душой расцветать…

Привыкайте добро замечать И ценить то, что жизнью даётся… И за счастьем бежать не придётся… Будет счастье за вами бежать!

Научитесь подвоха не ждать От людей незнакомых и близких… Ведь у всех, у высоких, и низких Есть желание – счастье познать…

Привыкайте не злиться на зло, А рискните помочь, разобраться… Если кто-то вдруг начал кусаться, Значит, в чём-то ему не везло…

Научитесь прощенья просить И прощать… Вам судьба улыбнётся. И весна в вашу душу вернётся! Привыкайте счастливыми быть…

Ирина Самарина

***

Прошу вас, люди — берегите ЖИЗНЬ, Цените каждое прошедшее мгновенье! Она хрупка… И как осенний лист Сорвется, вдруг, и улетит в кружении!!!

Прошу вас, люди, берегите ДЕНЬ, Ведь,каждый день-последним стать он может! Оставьте праздность, укротите лень — Пусть новый день достойно будет прожит!

Прошу вас, люди, берегите МИР В сердцах своих, и в помыслах, и в чувствах! Простите тех, кто вас оговорил, Кто вам завидовал, и кто вредил искусно…

Прошу вас, люди, берегите СВЕТ В своей душе, в душе подруги, друга — Других путей для счастья в жизни нет, Как нет пути из замкнутого круга!

Прошу вас, люди, как просил сам БОГ- Не растеряйте ВЕРУ в ваших душах! В конце пути всех пройденных дорог Сомненья, пусть, покой ваш не нарушат!!

Мари Ротарь

***

ЛЮДИ ПРИВЫКАЮТ КО ВСЕМУ Может быть не сразу, постепенно. Только непонятно почему Привыкают к боли и изменам.

И к тому, что предают друзья, И к тому, что близкие уходят… Говорите, привыкать нельзя? Мы и сами понимаем, вроде.

Но устроен странно этот мир – То, что раньше было невозможно, Незаметно принимаем мы, Так логично, мудро, осторожно. Ничего не поменялось тут

Просто всем нам далеко не двадцать

Ничего не поменялось тут. Просто всем нам далеко не двадцать.

Люди привыкают и живут. А куда прикажете деваться?

Петр Давыдов

***

Порой, бывает, незнакомый человек Живущий «по ту сторону планеты» Вдруг остановит твой безумный бег Простым вопросом: Солнышко, ну где ты?

И сразу, в миг, становится теплей От слов простых, пронизанных участьем И в череде уныло-серых дней Мелькнет луч солнца, разогнав ненастье

И тише боль. И легче на душе И хочется дарить тепло другому, Живущему в реальном мираже Так далеко, но близкому такому…

И чувствуешь уверенность свою И веришь в то, что нужен ты кому-то А ведь стоял почти, что на краю Отчаянья. Спасла тепла минута.

Давайте не скупиться на тепло: Нам всем важны минуты пониманья Пусть другу станет на душе светло От нашего участья и вниманья…

Остановить хочу безумный бег Слова мои улыбкою согреты Родной мой, незнакомый человек Грустить не надо…Солнышко…Ну где ты?

Людмила Шкилева

***

Относись ко мне проще. Я — ангел. Только крылья мои обгорели. Я ведь долго летала над адом, А в аду очень жарко, поверь мне!

Мне пришлось очень много увидеть, оттого и глаза не святые. Я умею теперь ненавидеть и слова знаю колкие, злые.

А душа моя — огненный факел, страсти сердце в куски разрывают.. Относись ко мне проще. Я — Ангел. Правда, ведьмой меня называют…

Корпус для лампового усилителя

Теперь несколько слов о корпусе. Не мудря и не изобретая нового велосипеда взял обыкновенный корпус от компьютерного CD-ROMа, последний и был выдран мною со списанного хлама на той же работе. Как видно из фотографий трансформатор находится под круглой частью корпуса (консервная банка от горошка), что само по себе является хорошим экраном.


На радиаторы закреплены выходные транзисторы через слюдяные прокладки, намазанные термопастой. Транзисторы крепятся посредством двух алюминиевых квадратных планок с дыркой по середине, куда и воткнуты с натяжением. В качестве украшательства были применены прослойки из оргстекла, выточенные вручную и подсвечены светодиодами.

Литература

Владислав Креймер, г. Донецк

Журнал «Радиолюбитель» 2008, № 8

Помимо ограничения сверху полосы усиливаемых частот, это приводит и к возрастанию нелинейных искажений. От негативного эффекта Миллера свободен каскад с общим сто­ком — истоковый повторитель (рис.2), но он не обладает усилением по напряжению и, кроме того, для однополярного питания с заземленным минусом требу­ет использования полевого транзистора с Р-каналом, аудиофильская номенкла­тура которых несравнимо уже, чем N-канальных.

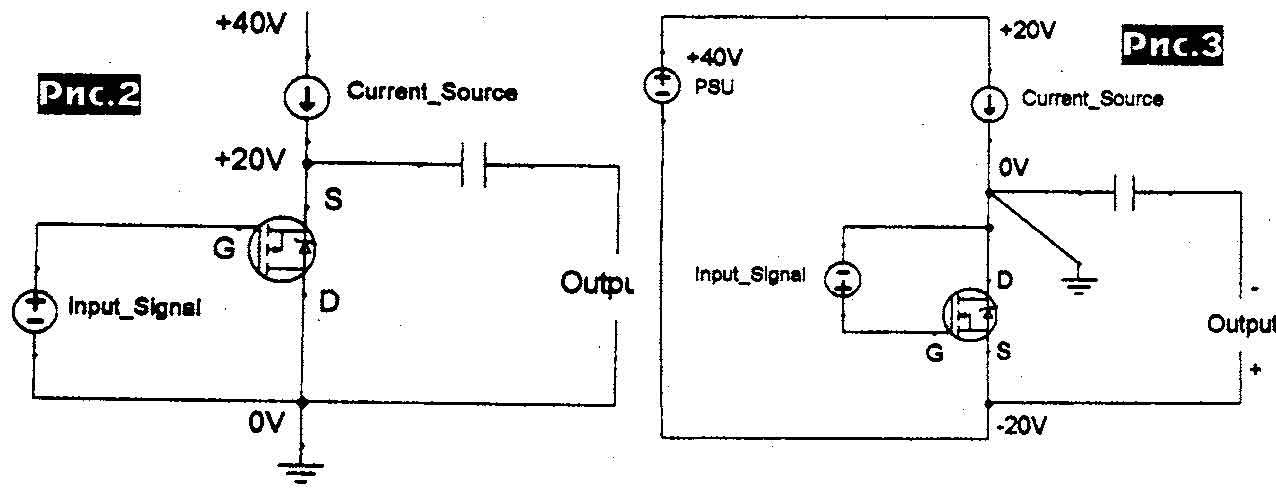

Оригинальное схемное ре­шение, предложенное Стивеном (рис.3), позволяет обойти упомянутые недостатки. По сути схема рис.3 отли­чается от рис. 1 тем, что входное напря­жение InputSignal прикладывается не между затвором и истоком, а между затвором и стоком мощного N-каналь-ного полевика. Очевидно, что на рис.3 транзистор оказывается включенным по схеме истокового повторителя и работа­ет в режиме класса А. Правда, источник питающего напряжения PSU в таком схемном решении оказывается «плава­ющим», т.е. для стереоварианта придет­ся делать два независимых блока пита­ния, но это не критично для любителей High-End. Под знаком генератора тока Current_Source в рис. 1-рис.3 подразумевается заимствованный у Нельсона Пэс-са и запатентованный последним усо­вершенствованный активный генератор тока, известный как Pass Aleph (патент США #5,710,522). Полная схема каска­да показана на рис.4.

Здесь собствен­но усилительный транзистор Q1 соответ­ствует схеме рис.3, дополненной эле­ментами R2-R4C2 и триммером Bourns, задающими начальное смещение Q1, а также антивозбудным R1, включенным последовательно с затвором. На мощ­ном полевом Q2 и биполярном Q3 сфор­мирован активный генератор тока l=U63Q3/R3=2 А. Резистор R10 форми­рует напряжение, пропорциональное выходному току каскада, которое через цепочку C5R11 поступает в базу Q3 и таким образом слегка изменяет ток ге­нератора тока в такт со звуковым сигна­лом, улучшая линейность и повышая мак­симальную выходную мощность (это соб­ственно и есть принцип Pass Aleph). Входной усилитель напряжения выпол­нен на двойных триодах по схеме Джо­на Бруски Айкидо (рис.5).

Первый кас­кад — усилитель напряжения на лампе Via с общим катодом, нагруженный на актив­ную нагрузку на аналогичной лампе V1b. В связи с равенством режимов V1 а и V1 как по току, так и по напряжению, они взаимно компенсируют нелинейность друг друга. Коэффициент усиления по напряжению этого каскада при исполь­зовании двойного триода 6CG7 (отеч. аналог 6Н8С) равен примерно 10. Вто­рой каскад схемы Айкидо представляет собой катодный повторитель V2a, нагру­женный на симметричный генератор тока V2b. «Изюминкой» является подача на сетку V2b вполне определенной (R15=R16(u.-2)/(u+2), где и — коэффици­ент усиления лампы) части пульсаций напряжения питания, что позволяет прак­тически полностью компенсировать про­никание пульсаций на выход Gain Stage Output (без этой компенсации пульсации на выходе равны половине пульсаций питающего анодного напряжения). Пол­ная схема гибридного усилителя Сти­вена Мура, названного им ZenKido (со­кращенное составное от ZenAmp + Aikido), приведена на рис.6. Анодное питание 300 В формируется двухполупе-риодным кенотронным выпрямителем на лампах EZ81 (аналог 6Ц4П), сетевой трансформатор Hammond 270 АХ имеет вторичную обмотку 50 мА 480 В с отво­дом посередине. Накалы половинок ламп V1 и V2 соединены последователь­но и питаются постоянным напряжением с 12-вольтового интегрального стабилизатора LM317. Накальный сетевой транс­форматор Hammond 161G28 имеет вто­ричную обмотку на 14 В, 1 А. Мощный выходной каскад питается от отдельно­го выпрямителя 47 В, 2 А с П-образным сглаживающим фильтром на индуктивно­сти L1, обрамленной с обеих сторон кон­денсаторами по 50000 мкФ х 63 В. На полевом транзисторе Q4 выполнен ак­тивный сглаживающий фильтр (умножи­тель емкости) и стабилизатор напряже­ния, обеспечивающие плавное (постоян­ная времени R13C7) нарастание питаю­щего напряжения при включении и ис­ключающие заметные на слух «щелчки». Автор не удержался от соблазна «засу­нуть» цепочку Pass Aleph (R15C8) и в блок питания, чем добился повышения максимальной выходной мощности на пиках сигнала без увеличения рассеива­емой в состоянии покоя. Транзисторы Q1 и Q2 рассеивают по 50 Вт, Q4 -14 Вт, а интегральный стабилизатор LM317 — 3,5 Вт, поэтому их необходимо снабдить со­ответствующими радиаторами: Q1 и Q2 автор установил на литые ребристые Aavid 65535 с тепловым сопротивлени­ем 0,18 °С/Вт. На нагрузке 8 Ом усилитель развивает максимальную мощность 27 Вт.

Монтаж

Располагать детали лучше всего по ходу схемы и звука.

Транзисторы VT3, VT4 необходимо установить на радиаторы, площадью не менее 1000 см2.

Элементы VT1, VT2, а также R8, R9 лучше монтировать прямо на VT3, VT4. VD2 так же необходимо установить на радиатор — это может быть один из радиаторов выходных транзисторов, так же можно использовать металлический корпус или шасси усилителя (если таковые имеются).

Вся земля сходится в одной точке, расположенной рядом со входными гнездами, входные\выходные разьемы, а так же «минусы» С1, С8, С8″ соединены максимально коротким проводом, диаметром не менее 1,5 ммг (можно использовать медную шину)

Эти детали разумно расположить поближе друг к другу. Учтите, что от грамотности развода земли и силовых цепей зависит уровень фона усилителя и склонность к самовозбуждению»

Провода накала следует скрутить вместе.

Ламповую часть я выполнил в виде отдельного блока с отдельным БП для того, чтобы иметь возможность свободно экспериментировать с различными усилителями напряжения, а также использовать данный входной каскад в качестве предварительного усилителя для других конструкций

Вы, естественно, можете все обьеденить в одном корпусе

При проектировании дизайна обеспечьте свободную циркуляцию воздуха около нагревающихся элементов (VT1, VT2, VT3, VT4, R10, R11, VD2, сетевой трансформатор) и достаточную экранировку входных цепей

Ламповые КВ усилители мощности с ОС

Рейтинг:  5 / 5

Подробности
Категория: Усилители мощности КВ
Опубликовано: 28.06.2019 20:05
Просмотров: 11690

A. Jankowski (SP3PJ) Несмотря на общую тенденцию использования полупроводниковых приборов во всех технических устройствах, необходимо все же не забывать, что ламповые КВ-усилители мощности (с выходной мощностью более 100 Вт) гораздо проще в изготовлении и устойчивее в работе. Эксперименты с транзисторными устройствами — дорогое удовольствие,ведь как кто-то метко заметил, никто не умирает так тихо, так быстро и наверняка, как транзистор. Кому нужны усилители мощности? Немногие из любителей работают QRP, большая же часть рано или поздно начинает мечтать об увеличении мощности передатчика. Однако необходимо отдавать себе отчет — чтобы корреспондент заметил изменение силы сигнала на один балл шкалы S (6 дБ), выходную мощность передатчика необходимо увеличить в четыре раза, при этом не имеет значения, местная ли это связь или же QSO с DX.

Настройка

Лучше всего собрать сначала усилитель в макете и подобрать все компоненты (в том числе разьемы и, если есть желание, провода и припой), добившись наиболее приятного для вас звучания Если источник звука цифровой, попробуйте исключить из схемы R9 -этот резистор делает работу пары VT3, VT4 более линеиной, его исключение внесет в звук очень мягкие и совсем небольшие искажения, что в случае с компакт-диском или компьютером может дать благотворный результат. Суть в том, что 16 бит, 44 кГц — это на самом деле весьма урезанный формат передачи звуковых данных Наглядно убедиться в этом можно, сгенерировав на компьютере в любом звуковом редакторе синусоиду на достаточно высокой частоте, например 7 кГц, и рассмотрев получившуюся в итоге форму волны: чтобы узнать в ней синусоиду, приходится подключать воображение. А на частоте 20 кГц для визуального опознания синусоиды ваше воображение должно быть откровенно творческим и не заурядным . Так вот, умышленно внося красивые небольшие искажения в звуковой тракт, мы маскируем урезанность и убогость исходящих с CD звуковых данных, позволяя главному процессору по воссозданию звуковой картины — нашему мозгу, домыслить, и тем самым восстановить недостающие фрагменты звука. В итоге мы получаем более глубокую, детальную и естественную картину. Немного в другом виде этот, вроде бы парадоксальный прием, широко используется в профессиональной звуковой обработке и известен как дизеринг — добавление в цифровой сигнал специального шума очень низкого уровня. В итоге звук становиться мягче, прозрачней и естественней. На моем опыте полностью прозрачный аналоговый тракт с цифровым источником звучит плоско, неприятно и не интересно, так что в итоге из моей финальной конструкции R9 исключен.

После финальной сборки необходимо лишь подстроечным резистором R7 выставить на эмитере VT3 напряжение, равное половине напряжения, поступающего на коллектор VT3, и проконтролировать остальные напряжения в схеме.

Убедитесь, что ваш усилитель не фонит и не возбуждается на ВЧ, и наладку усилителя можно считать завершенной.

Принципиальняа схема усилителя

Изначально мною был построен усилитель НЧ на мощных транзисторах П210в, качеством и звучанием которого я остался очень доволен. Через некоторое время я решил соединить лампы и транзисторы. Идея не нова и изрядно потертая. Много конструкций было найдено на просторах интернета, но из всего множества схем была найдена только одна схема лампы плюс германий, да и то как мне показалось неоправданно-мудреная. Я решил подойти иначе к постройке задуманного усилителя взяв за основу классическую двухтактную схему, на основе которой строились все усилители со времен появления транзисторов и схему ремейк, лампа плюс полевой транзистор. Как видно из схемы ламповая часть с транзистором осталась без изменений.


Эта схема предлагается многим радиолюбителями как ламповый усилитель для наушников. В последствии оказалось очень удобно иметь ламповый усилитель НЧ для наушников и на акустику — построенный на транзисторах. Схема в особом описании не нуждается, при правильной сборке все начинает работать сразу. Для удобства мною была поставлена кнопка на две пары контактов для отключения транзисторной части от ламповой, что в свою очередь избавило от необходимости отключать колонки от усилителя при использовании наушников. Но при желании можно одновременно слушать и ухи и колонки — кому как нравится.

Предисловие

Много раз у меня возникали мысли о ламповом усилителе, но цены на фирменные аппараты из интересующего сегмента, легко переваливающие за миллион, были далеко не в моем бюджете. Был вариант попробовать авторские изделия, вот как раз к ним у меня было отношение не то чтобы пренебрежительное, но настороженное. Но случилось так, что, находясь на очередной прослушке, я был очень впечатлён звучанием авторского лампового усилителя на лампах 300В. Правда, подключен он был к АС на широкополосных динамиках, особенности звучания которых не совсем мне подходят. А когда я узнал, что автором усилителя является наш земляк, гуру лампостроения, у которого можно заказать усилитель под свои требования, окончательно утвердился во мнении, что нужно этот шанс использовать.

Забегая вперед, скажу, что я ни разу не пожалел, что ввязался в эту авантюру и результатом остался доволен. Не очень красиво «хвалить свою капусту», поэтому, постараюсь вести сдержанное, насколько это возможно, повествование. Надеюсь, что мой опыт будет вам интересен.

Усилители






Схема данного усилителя позаимствована из описания старого электрофона. В усилителе использованы распространенные лампы: 6Н2П и 6П14П.

Схема данного усилителя позаимствована из описания старого электрофона. Посоветованная другом схема, тем не менее, была охарактеризована им как «схема простого и малошумящего усилителя». В дополнении к простоте конструкции (это был мой первый ламповый усилитель) на мой выбор повлияло еще и золотое правило, которого придерживаются многие конструкторы звуковоспроизводящей аппаратуры,: «Чем меньше деталей, тем меньше искажений».

   Итак, схема:

    В усилителе использованы распространенные лампы: 6Н2П и 6П14П. Конденсаторы C5 и C6 — на напряжение не менее 350 В. Конденсатор C4 — приблизительно на такое же напряжение (иначе будет с треском пробивать). Трансформатор Тр1 — на напряжение прибл. 250 В. Резистором R9 регулируется глубина обратной связи. В принципе, основные положения при монтаже усилителя такие же, как при создании других подобных устройств. Провода по возможности должны быть короткими, а идущие на корпус — сходиться в одной (!) точке.    При правильном монтаже и исправных деталях усилитель начинает работать сразу. Если при включении усилителя в сеть, динамик начинает громко гудеть, следует поменять местами выводы 3 и 4 выходного трансформатора.   Ну вот и все. Осталось сказать, что у меня дома работает стереоусилитель по этой схеме, подключенный к компьютеру. Данной мощности вполне хватает для озвучивания небольшой комнаты (или вы хотите, чтобы вибрировали стекла, а не ваши колонки?), а шум в перерывах между песен практически не слышен. Усилитель хорош при воспроизведении как современной, так и классической музыки.

Здесь Ваше мнение имеет значение

 —
 поставьте вашу оценку (оценили — 82 раз)


  • 68




Смотри также:


  • Простой бестрансформаторный усилитель НЧ
  • Схема двухтактного передатчика повышенной мощности (27 — 28 мГц)
  • Усилитель НЧ на 50 вт
  • Ультралинейный усилитель НЧ класса А
  • Ультралинейный бестрансформаторный усилитель НЧ на 10 вт
  • Четырехламповый супергетеродин с бестрансформаторным питанием
  • Простой четырехламповый супергетеродин
  • Закон Ома, формула
  • Усилитель к приемнику «Родина»
  • Ламповый усилитель низкой частоты на 3 вт
  • Ламповый усилитель на 6Ф3П
  • Простой двухтактный усилитель на лампах 6П14П
  • Высококачественный двухламповый усилитель
  • Ламповый каскад с обратной связью
  • Высоковольтный усилитель для радиоузла


Заключение.

Несмотря на отсутствие общей отрицательной обратной связи, усилитель обеспечивает низкие искажения сигнала на малых уровнях мощности и хороший коэффициент демпфирования, что обычно является проблемой для усилителей без общей ООС.

Усилитель обладает великолепным звучанием с хорошей динамикой и высокой детальностью. Особенно бережно он обращается с микродеталями (сигналами малого уровня). При этом в звучании отсутствует ярковыраженный ламповый окрас.

MuGen воплотил в себе лучшее из двух миров — транзисторную динамику и ламповую теплоту звука (в пределах разумного, без транзисторной жёсткости).

Надо заметить, что этот усилитель эксплуатируется автором аж с 2007 года и пока ни один другой усилитель не превзошёл его по музыкальности!

Увеличение по клику
