Микросхема усилитель tda7294: описание, datasheet и примеры использования

Самодельный усилитель звука на микросхеме TDA7375

Доброго времени суток всем самоделкиным. Известно, что музыка для человека играет большую роль, именно исходя из этой мысли была предпринята попытка собрать усилитель звука, который мог бы выдать достойное звучание.

Итак, для начала нам понадобится терпение, ровные руки и кривые извилины, а также инструменты и компоненты для усилителя. Саму микросхему можно приобрести в радиомагазине. На данный момент стоит она порядка 150 рублей. Собственно вот и она.

Также нужен будет паяльник мощностью около 30-40 ватт.

Припой. Лучше подойдет сплав олова-свинца 60%-40%.

Паять лучше всего с паяльной кислотой. Провода сразу же залуживаются без каких-либо затруднений.

Пинцет для сборки усилителя, чтобы держать резистор и конденсатор при пайке. Им же нужно сгибать ножки микросхемы.

Вход звука будет разъем 3.5 mm jack. Так как усилитель двухканальных, то этот штекер как раз подойдет.

С термопастой микросхема будет лучше охлаждаться, передавая тепло всей поверхностью. В данном случае я использовал КПТ-8.

Крепиться будет усилитель на этот радиатор. Чем больше, тем лучше. Так как схема довольно таки сильно греется, нужны будут конденсаторы, один резистор (вся маркировка видна на фото), резистор сопротивлением 10 кОм.

Под подключение звука будет разъем к двум тюльпанам.

Ну что же, все компоненты готовы, можно приступать к сборке. Схема включения усилителя была взята из просторов интернета. Усилитель имеет выходную мощностью 35 ватт на два выхода и нагрузку 4 Ома.

Собрать усилитель можно навесным монтажом.

Первым делом аккуратно разгибаем ножки микросхемы. Для удобства пайки делаем это пинцетом.

Затем нужно 4 и 5, 9 и 8,11 и 12 ножки микросхемы спаять вместе.

3 и 13 ножка это плюс питания, спаиваем их проволокой.

Между 7 и 13 ножкой паяем резистор на 10 кОм.

К ножке 7 плюсом припаиваем конденсатор на 10 микрофарад. Другой его конец к 8,9 ножкам. К 8,9 ноге микросхемы ставим сухой конденсатор с маркировкой 104, соединенный с 13 ногой.

К 6 ноге конденсатор на 47 микрофарад, соединяем его минус с 8 и 9 ногой микры.

Теперь нужно поставить фильтр питания (это конденсатор на 1000 микрофарад), плюс его припаиваем к 13 ножке, а минус к 8 и 9.

Фильтрами звука служат конденсаторы на 4.7 мф. Плюс каждого из двух идет к 4, 5 ноге, другой конденсатор к 11, 12 ножке.

Следующий шаг: пайка входа звука (самого штекера). Белый — это минус, остальные два провода отвечают за стереорежим, то есть левый и правый вход. Предварительно залудив провода, паяем к кондерам. Затем осталось припаять выходы звука, их два, плюс и минус питания и оформить это все в короб. Необходимо микросхему сзади промазать термопастой тонким слоем и закрепить на радиатор. Теперь завершающий, косметический этап. Создаем корпус, основой стал картонный короб черного цвета.

Вырезаем отверстие под включатель канцелярским ножом на передней части корпуса. С обратной стороны припаиваем два провода к нижним контактам включателя.

Спереди корпуса располагаем выходы звука, под подключение тюльпанов. С обратной стороны фиксируем термоклеем.

На боковую сторону выносим зажим под подключение плюса питания и провод черного цвета (масса).

На этом усилитель почти готов, остается только закрыть всё сверху крышкой, предварительно измерив размеры. После крышка закрепляется на термоклей.

Такой усилитель подойдет для домашнего использования, а также в автомобиле.

Усилитель можно питать, как от компьютерного блока питания, так и от автомобильной батареи. Всем приятного прослушивания музыки.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Описание микросхемы TDA7294

Недорогая микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Она предназначена для использования в качестве AB усилителя звука класса Hi-Fi. Благодаря широкому диапазону питающего напряжения и высокому выходному току, TDA7294 способна обеспечивать высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать от широкого диапазона питающего напряжения. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция подавления (Mute) упрощает дистанционное управление усилителем, предотвращая появления шумов.

Этот интегральный усилитель прост в использовании и для его полноценной работы требуется не так много внешних компонентов.

Технические характеристики

Большой диапазон питающих напряжений — +/-40V;
Большая выходная мощность — до 100Ватт;
Функции Standby+Mute;
Низкий THD;
Низкий уровень шумов;
Защита от короткого замыкания;
Термозащита.

Рис. 1. Внешний вид микросхемы TDA7294.

Ниже показана цоколевка микросхемы TDA7294:

Рис. 2. Цоколевка микросхемы TDA7294.

Максимальные параметры

Рассмотрим максимальные значения предельно допустимых режимов эксплуатации TDA7294:

напряжение питания (без сигнала) VS = ± 50 В;
пиковый выходной ток IO = 10 А;
мощность рассеивания (при Tcase=70 ОС) Ptot = 50 Вт;
диапазон рабочих температур от 0 до 70 ОС;
температура: кристалла Tj до +150 ОС; при хранении до +150 ОС.

Стоит учитывать, что поданные на микросхему 50 В являются критическими и могут вывести её из строя. Поэтому не стоит экспериментировать с такими величинами, если нет желания спалить устройство. Оптимальным напряжением при нагрузке в 4 Ом считается ±27 В, а для 8 Ом не более ±35 В.

Для использования на мощности более 10 Вт, необходимо предусмотреть радиатор. Если не заморачиваться с расчётами, то его можно взять из старого компьютерного блока питания. В любом случае, чем он больше тем лучше. Ставить нужно через слюдяную прокладку. Дополнительно можно установить вентилятор, предусмотрев при этом выход для воздуха.

Отдельно нужно сказать про выбор источника напряжения. Чтобы устройство выдавало заявленные 100 Вт для воспроизведения музыки, достаточно будет блока питания мощностью от 110 Вт. На многих форумах советуют брать с запасом на 250 Вт. C таким БП данная TDA справится и c чистым синусоидальным сигналом.

Электрические параметры

Значения электрических параметров TDA7294 получены производителем при следующих режимах измерения: напряжение питания VS = ± 35 В, сопротивлении нагрузки RL = 8 Ом, температуры воздуха Tamb=25 ОС, рабочая частоты f=1 кГц. Они справедливы если в графе «условия» не указано иных величин.

Назначение выводов

Назначение выводов микросхемы TDA7294Вывод микросхемы Обозначение Назначение Подключение

1	Stby-GND	«Сигнальная земля»	«Общий»
2	In-	Инвертирующий вход	Обратная связь
3	In+	Неинвертирующий вход	Вход аудиосигнала через разделительный конденсатор
4	In+Mute	«Сигнальная земля»	«Общий»
5	N.C.	Не используется	–
6	Bootstrap	«Вольтодобавка»	Конденсатор
7	+Vs	Питание входного каскада (+)	Плюсовая клемма (+) блока питания
8	-Vs	Питания входного каскада (-)	Минусовая клемма (-) блока питания
9	Stby	Режим ожидания	Блок управления
10	Mute	Режим приглушения
11	N.C.	Не используется	–
12	N.C.	Не используется	–
13	+PwVs	Питания выходного каскада (+)	Плюсовая клемма (+) блока питания
14	Out	Выход	Выход аудиосигнала
15	-PwVs	Питания выходного каскада (-)	Минусовая клемма (-) блока питания

Обратите внимание. Корпус микросхемы связан с минусом питания (выводы 8 и 15)

Не забывайте про изоляцию радиатора от корпуса усилителя или изоляцию микросхемы от радиатора, установив ее через термопрокладку.

Также хочу заметить, что в моей схеме (как и в даташите) нет разделения входных и выходных «земель». Поэтому в описании и на схеме определения «общий», «земля», «корпус», GND следует воспринимать как понятия одного толка.

Отличие в корпусах

Микросхема TDA7294 выпускается двух видов – V (вертикальный) и HS (горизонтальный). TDA7294V, имея классическое вертикальное исполнение корпуса, первой сошла с конвейера и до настоящего времени является наиболее распространённой и доступной.

защита от перепадов напряжения питания;
защита выходного каскада от короткого замыкания или перегрузки;
тепловая защита. При нагреве микросхемы до 145 °С включается режим приглушения (Mute), а при 150 °С включается режим ожидания (Stand-By);
защита выводов микросхемы от электростатических разрядов.

↑ Принципиальная схема усилителя

Тестовая схема включения микросхем из даташита практически пригодна для «боевого» применения (рис. 1).

Рис. 1.

Схема включения микросхем при питании от двухполярного источника

В реальной схеме (рис.2) воспользуемся рекомендациями, изложенными в публикации .

Рис. 2.

Принципиальная схема усилителя

Коэффициент усиления

с замкнутой петлей ООС KU=1+R7/R5=1+R8/R6=33,26 (30,4 дБ).

Выходная мощность определяется типом примененной микросхемы и сопротивлением нагрузки (см. табл. 1).

Управление микросхемой осуществляется подачей соответствующих напряжений на вывод 5 (Mute/Stand-by) микросхемы DA1.

Рабочий режим Play реализуется при напряжении, меньшем чем +Uп-6. Например, для напряжения питания ±20 В режим Play обеспечивается при напряжении на выводе 5 микросхемы от 0 до 14 В.

Для режима отключения звука Mute достаточно подать напряжение в диапазоне от +Uп-6 до +Uп-2,5 (от 14 В до 17,5 В).

Микросхема входит в режим ожидания (Stand-by) при напряжении, большем чем +Uп-2,5 (в нашем примере от 17,5 В до 20 В).

Схема управления на транзисторе VT1 необходима для развития, при реализации микропроцессорного управления. Для постоянно включенной микросхемы (режим Play) вполне достаточно соединить вывод 5 микросхемы с общим проводом.

В зависимости от положения джамперов P1 и P2 схема управления обеспечивает напряжение на выводе 5, равное 11,5 В в режиме Play; 16,1 В в режиме Mute и около 20 В в режиме Stand-by.

Для снижения электролитических искажений емкость конденсаторов С1, С2 увеличена в два раза по сравнению с типовой схемой включения.

Для подавления радиочастотных помех добавлены входные пассивные ФНЧ R3, C3 и R4, C4.

В целях предотвращения самовозбуждения УМЗЧ на комплексной нагрузке и без нее, включены цепи Зобеля R9, C9 и R10, C10.

Печатная плата и сборка усилителя на микросхеме TDA7294

Печатная плата односторонняя и имеет размеры 65х70 мм:

Широкие дорожки кроме низкого сопротивления обладают еще тем преимуществом, что труднее отслаиваются при перегреве. Да и при изготовлении «лазерно-утюжным» методом если где и не «пропечатается» квадрат 1х1 мм, то не страшно. Всё равно проводник не оборвётся. Кроме того, широкий проводник лучше держит тяжелые детали (а тонкий может просто отклеиться от платы).

На плате всего одна перемычка. Она лежит под выводами микросхемы, поэтому ее нужно монтировать первой, а под выводами оставить достаточно места, чтобы не замкнуло.

При монтаже применялись такие важные компоненты:

резисторы мощностью 0,12 Вт (кроме R9);
конденсаторы С9, С10, С12 К73-17 63В;
конденсаторы С4 К10-47в 6,8 мкФ 25В.

Электролиты подойдут любые современные. На плате нанесена полярность подключения всех электролитических конденсаторов и диода. Диод — любой маломощный выпрямительный, выдерживающий обратное напряжение не менее 50 Вольт (например 1N4001-1N4007). Высокочастотные диоды лучше не задействовать.

В углах платы предусмотрено место для отверстий крепежных винтов М3. Можно крепить плату только за корпус микросхемы, но все же надежнее ещё и прихватить винтами.

Микросхему обязательно установить на радиатор площадью не менее 350 см2. Лучше больше. В принципе в неё встроена тепловая защита, но судьбу лучше не искушать. Даже если предполагается активное охлаждение, все равно радиатор должен быть достаточно массивным: при импульсном тепловыделении, что характерно для музыки, тепло более эффективно отбирается теплоёмкостью радиатора (то есть большая холодная железка), нежели рассеиванием в окружающую среду.

Металлический корпус микросхемы соединен с «минусом» питания. Отсюда возникают два способа установки её на радиатор:

Через изолирующую прокладку. При этом радиатор может быть электрически соединен с корпусом.
Напрямую, при этом радиатор обязательно электрически изолирован от корпуса.

Второй вариант обеспечивает лучшее охлаждение, но требует аккуратности (например, нельзя демонтировать микросхему при включенном питании).

В обоих случаях нужно использовать теплопроводящую пасту, причем в 1-м варианте она должна быть нанесена как между корпусом микросхемы и прокладкой, так и между прокладкой и радиатором.

Печатную плату в формате Sprint-Layout 4.0, схему в формате pdf и расположение деталей на плате в формате gif вы найдете в архиве ниже:

↑ Идея? Целая идеология!

Хочу начать с того, что сама идея данного усилителя пришла ко мне далеко не спонтанно. Скорее она стала результатом анализа наиболее интересных в плане звучания схемотехнических решений, существующих на сей день. Сразу оговорюсь, по результатам сборки множества схем, я для себя вывел собственную философию в конструкциях звукоусиления.

Во-первых, я не гонюсь за линейностью. Иногда даже нарочно ее избегаю. Во-вторых, мне не нравится идеально точный, стерильный, выхолощенный звук. Намного интереснее создавать усилители с характером, звучание которых приятно и узнаваемо с первых нот. Четные гармоники? Пусть! Неидеально ровная АЧХ? Плевать. Главное — чтобы нравилось.

Увы, такой подход приходится где-то урезать, если хочешь быть услышанным широкой общественностью. Схемотехника усилителя, предлагаемого в данной статье, призвана примирить множество разнообразных групп убежденных сторонников того или иного подхода.

↑ Итак, рассмотрим постулаты современного виденья схемотехники бюджетных несложных УМЗЧ.

Усилитель реализован по принципу мощного ОУ с ОООС, будь то дискрет или микросхема. В данном случае для наиболее широкого круга радиолюбителей будет доступна именно мощная микросхема распространенной линейки.
Инвертирующее включение, несомненно, более линейно, устойчиво и просто лучше звучит.
Для повышения входного сопротивления в инвертирующем включении рационально применять Т-образную ООС.
ИТУН реализуется на МС просто, а звучит, несомненно, намного лучше классических схем с ООС по напряжению. Однако основная сложность — работа на многополосные системы с разделительными фильтрами и усугубление ситуации неравномерности АЧХ динамика на резонансной частоте. Также нельзя не отметить подъем усиления на ВЧ, что сразу отпугивает многих энтузиастов.
Земля на плате должна быть разведена, несомненно, звездой, а все электролиты зашунтированы пленкой или керамикой.

И, что самое интересное, при всем при этом схема должна быть проста для сборки широким кругом радиолюбителей. Честно говоря, меня поначалу пугала перспектива объединить все требование воедино, не наворочив при этом сложных повторителей, компенсаторов и критических цепей.

Но чем дольше размышлял, тем реальнее казалась эта идея. Оформилась она в следующую мыслеформу — новый УМ должен сочетать в себе как ООС по току, так и по напряжению. Чистая ООС по току недопустима, т. к. резко сужает выбор используемых АС, но и отказываться от нее не стоит. Коэффициент усиления должен быть не прямо пропорционален сопротивлению нагрузки, а, скажем, пропорционален корню из импеданса. При этом схема должна быть, несомненно, инвертирующей, с достаточно высоким (насколько это реально) входным сопротивлением. Не стоит забывать и об источнике сигнала. К нему не должно предъявляться каких-либо особых требований.

Усилитель на TDA7294 +100% рабочая печатная плата!

Данная статья поможет вам собрать простой высококачественный усилитель для дома, с не большими затратами!Схема очень простая!Одна микросхема выдает в МОНО 100W («Честных» 70) т.е две микросхемы (СТЕРЕО) дадут нам 200W (140-150)!

Характеристики усилителя:Питание — Двухполярное (от +-12 до +-40V)F вых. — 20-20000 HzР вых.max (пит.+-40V, Rн=8оМ) — 100WР вых.max (пит.+-35V, Rн=4оМ) — 100WК гарм (Рвых=0.7Рmax) — Схема:

Как видно по схеме конденсатора С10 нет. Он нужен для микросхемы TDA7293 (140W), и ставиться он место C9 между 6й и 12й ногами микросхемы.

Печатная плата в формате .LAY:

Скачать в .LAY формате: СкачатьПри печати выставить масштаб 70%:

Фото собранного усилителя:

Полазил по интернету, нашел такую фотку:

Надеюсь у вас такого не будет)))Я пробовал питать микросхему от +-45 вольт (замерял на выходе выпрямителя с емкостями) — без взрывов, микросхема работала нормально, не перегревалась, нагрузкой была колонка S90.. Однако Оставлять такое большое напряжение не стал, и отмотал у трансформатора несколько витков, получив 40 вольт, что по паспортным данным «максимально нормальное»… Кстати для TDA7293 предельное напряжение 60V (50 макс.норм.).

Цена микросхем 3$ за штуку, что весьма дешево для усилителя подобного класса!В общем кому нужен усилитель для дома — рекомендую собрать данную схему!

Видео:

И в доказательство того, что плата РАБОЧАЯ, и чтобы избежать сообщений «Ваша плата не рабочая» приведу видео, плата та что в статье, питание 12-0-12, источник сигнала — плеер, нагрузка: колонка S30. (Просто под рукой не было другого трансформатора):

Отладка усилителя Hi-Fi на микросхеме TDA7294

Как показывает практика, 90 % всех проблем с аппаратурой составляет её «неналаженность». То есть, спаяв очередную схему, и не сумев ее наладить, радиолюбитель ставит на ней крест, и во всеуслышание объявляет схему плохой. Поэтому наладка — это самый важный (и зачастую самый сложный) этап создания электронного устройства.

Правильно собранный усилитель в налаживании не нуждается

Но, поскольку никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в «плюс», и в «минус» между источником питания и самим усилителем) включить предохранители порядка 1А. Кратковременно (примерно 0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника, небольшой (предохранители не сгорают). Удобно, если в источнике есть светодиодные индикаторы. При отключении от сети светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много:

КЗ в монтаже;
плохой контакт в «земляном» проводе от источника;
перепутаны «плюс» и «минус»;
выводы микросхемы касаются перемычки;
неисправна микросхема;
неправильно впаяны конденсаторы С11, С13;
неисправны конденсаторы С10-С13.

Наличие на выходе переменного напряжения говорит о проблемах с микросхемой или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Если и тут всё в порядке, подключаем нагрузку, ещё раз проверяем на отсутствие возбуждения уже с нагрузкой и всё — можно слушать!

Но лучше все же провести еще один тест. Дело в том, что самым мерзким видом возбуждения усилителя является «звон» (когда возбуждение появляется только при наличии сигнала, причем при его определенной амплитуде). Главная проблема в том, что его трудно обнаружить без осциллографа и звукового генератора (да и устранить непросто), а звук портится колоссально из-за огромных интермодуляционных искажений. На слух это обычно воспринимается как «тяжелый» звук, то есть без всяких дополнительных призвуков (так как частота очень высокая), поэтому слушатель и не знает, что у него усилитель возбуждается. Просто послушает и решит, что микросхема «плохая», и «не звучит». При правильной сборке усилителя и нормальном источнике питания такого быть не должно.

Графическое изображение «звона» усилителя

Как мы отмечали выше, «звон» можно увидеть только на осциллографе, а это оборудование есть далеко не у всех радиолюбителей. Хотя если хотите хорошо заниматься радиоэлектроникой, постарайтесь такие приборы заиметь или хотя бы где-то ими пользоваться. Чтобы всегда получать качественный звук, нужно обязательно проверяться на приборах. Помните, «звон» — это коварнейшая вещь, которая может испортить звучание тысячей способов.

Просмотреть ещё один метод сборки усилителя Hi-Fi на микросхеме TDA7294 вы можете в приведённом ниже видео:

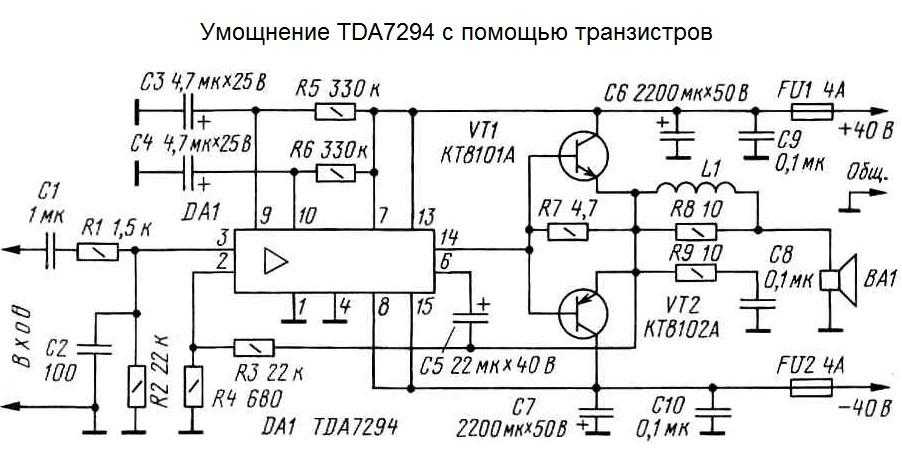

Умощнение транзисторами

Для повышения тока в нагрузке выполняют умощнение схемы на tda7294. Такое возможно реализовать добавив на выход транзисторы. Примеров подобных доработок в интернете достаточно. На рисунке представлен один из вариантов.

Номинальная мощность усилителя в таком исполнении, на нагрузку в 4 Ом, достигает 100 Вт. Коэффициент нелинейных искажений, при работе на уровне до 80 Вт, значительно меньше типового решения. Провал типа «лесенка» в каскаде вовсе отсутствует.

В интернете есть и альтернативные решения на этой TDA. Одним из них является популярный инвертирующий усилитель на tda7294, по схеме с проекта audiokiller. Пример сборки такого модуля смотрите в видеоролике

Типовое включение

Типовую схему включения на tda7294 можно взять из технического описания в datasheet. Контакты VM и VSBY подключают к положительному выводу +V_S. Если питание на них отсутствует или меньше 1,5 В – устройство выключено. В случае увеличения напряжения более 3,5 В микросхема выходит из энергосберегающего состояния (StandBy) и тихого режима (Mute).

Данную конструкцию можно собрать используя изображенную на рисунке элементную базу. Вместе с тем, любителям глубоких низких частот, её следует незначительно доработать. Ниже приведены рекомендации по выбору конденсаторов и резисторов, которые помогут получить более качественное звучание.

На место С1 целесообразно установить металлизированные плёночные конденсаторы не менее 0,33 мкФ. Чем больше ёмкость, тем лучше будут звучать басы. C2 должен быть на 50 В и не менее 22 мкФ. На форумах рекомендуют ставить 220 мкФ. C3,C4 (на 50 В) задают время включения. Примерно такое же назначение у резисторов R4 и R5, их номиналы лучше оставить на 10 и 22 кОм соответственно.

ПОС конденсатор С5 имеет место только при превышении источника питания более 40 В. На схеме он указан 22 мкФ, но лучше ставить 220 мкФ x 50 В. Это также будет способствовать появлению хороших низких част.

С7, C9 это плёночныё кондеры на 0,33 мкФ. C6 и С8 можно не ставить. Резистор R1 определяет входное сопротивление. R2 и R3 (их соотношение R3/R2) задают коэффициент усиления.

Самодельный усилитель звука на микросхеме TDA7375

Также нужен будет паяльник мощностью около 30-40 ватт.

Припой. Лучше подойдет сплав олова-свинца 60%-40%.

Паять лучше всего с паяльной кислотой. Провода сразу же залуживаются без каких-либо затруднений.

Вход звука будет разъем 3.5 mm jack. Так как усилитель двухканальных, то этот штекер как раз подойдет.

Под подключение звука будет разъем к двум тюльпанам. Ну что же, все компоненты готовы, можно приступать к сборке. Схема включения усилителя была взята из просторов интернета. Усилитель имеет выходную мощностью 35 ватт на два выхода и нагрузку 4 Ома. Собрать усилитель можно навесным монтажом.

Первым делом аккуратно разгибаем ножки микросхемы. Для удобства пайки делаем это пинцетом.

Затем нужно 4 и 5, 9 и 8,11 и 12 ножки микросхемы спаять вместе.

3 и 13 ножка это плюс питания, спаиваем их проволокой.

Между 7 и 13 ножкой паяем резистор на 10 кОм. К ножке 7 плюсом припаиваем конденсатор на 10 микрофарад. Другой его конец к 8,9 ножкам. К 8,9 ноге микросхемы ставим сухой конденсатор с маркировкой 104, соединенный с 13 ногой.

К 6 ноге конденсатор на 47 микрофарад, соединяем его минус с 8 и 9 ногой микры.

Теперь нужно поставить фильтр питания (это конденсатор на 1000 микрофарад), плюс его припаиваем к 13 ножке, а минус к 8 и 9. Фильтрами звука служат конденсаторы на 4.7 мф. Плюс каждого из двух идет к 4, 5 ноге, другой конденсатор к 11, 12 ножке.

С обратной стороны припаиваем два провода к нижним контактам включателя.

На боковую сторону выносим зажим под подключение плюса питания и провод черного цвета (масса).

Такой усилитель подойдет для домашнего использования, а также в автомобиле.

Аналоги

Какая микросхема лучше для усилителя звука tda7294 или tda7293? Данный вопрос встречается часто при поиске аналогов, так как эти две TDA можно назвать взаимозаменяемыми (главное условие – питания схемы не более 40 В). Основные параметры у них особо ничем не отличаются.

Вместе с тем, tda7293 имеет чуть лучше характеристики по максимальному питающему напряжению и выходной мощности. В ней доработаны функции вольтодобавки и клип-детектора. Реализована возможность параллельного соединения для умощнения. Но, несмотря на эти плюсы, некоторые радиолюбители считают её более глючной и менее надёжной в использовании.
