Осциллограф с1-94

Таблицы напряжений

Проверка режимов, приведенных в табл. 1 (кроме особо оговоренных) производится относительно корпуса прибора при следующих условиях:

• усилители У1 й У2: производится при сбалансированном усилителе; переключатель УЗ-В1-4 устанавливается в положение ЖДУЩ; резисторами R2 и R20 луч устанавливается в центре экрана;
• развертка УЗ: резистором R8 (УРОВЕНЬ) потенциал базы транзистора УЗ-Т8 устанавливается О; переключателями УЗ-В1-2, УЗ-В1-З, УЗ-В1-4 устанавливаются в положения ВНУТР, JL, ЖДУЩ соответственно, резистором R20 луч устанавливается в центре экрана; переключатели V/ДЕЛ и ВРЕМЯ/ДЕЛ находятся в положениях „05” и „2” соответственно; напряжение на электродах транзистора УЗ-Т7 снимается в положении* переключателя V/ДЕЛ; напряжения иа электродах транзисторов УЗ-Т4, УЗ-Т6 проверяются относительно общей точки диодов УЗ-Д2 и УЗ-Д3, при этом переключатель УЗ-В1-4 устанавливается в положение АВТ; питающие напряжения 12 и минус 12 В должны быть установлены с точностью ± 0,1 В, при напряжении сети 220 ± 4 В.

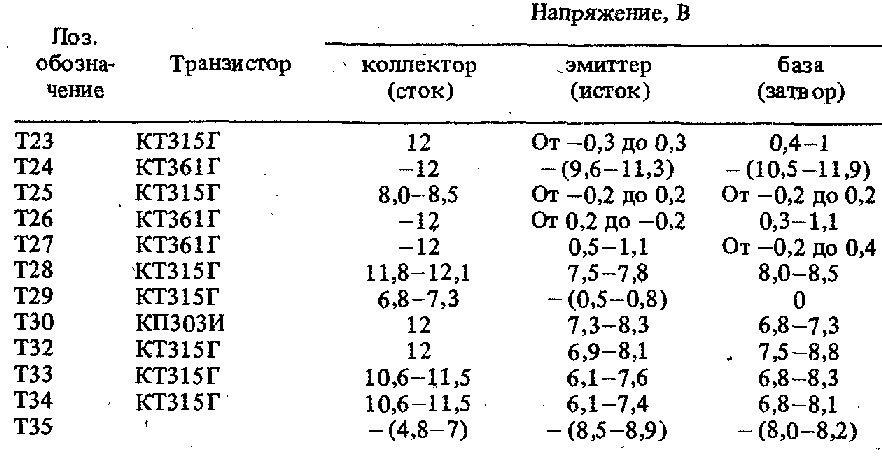

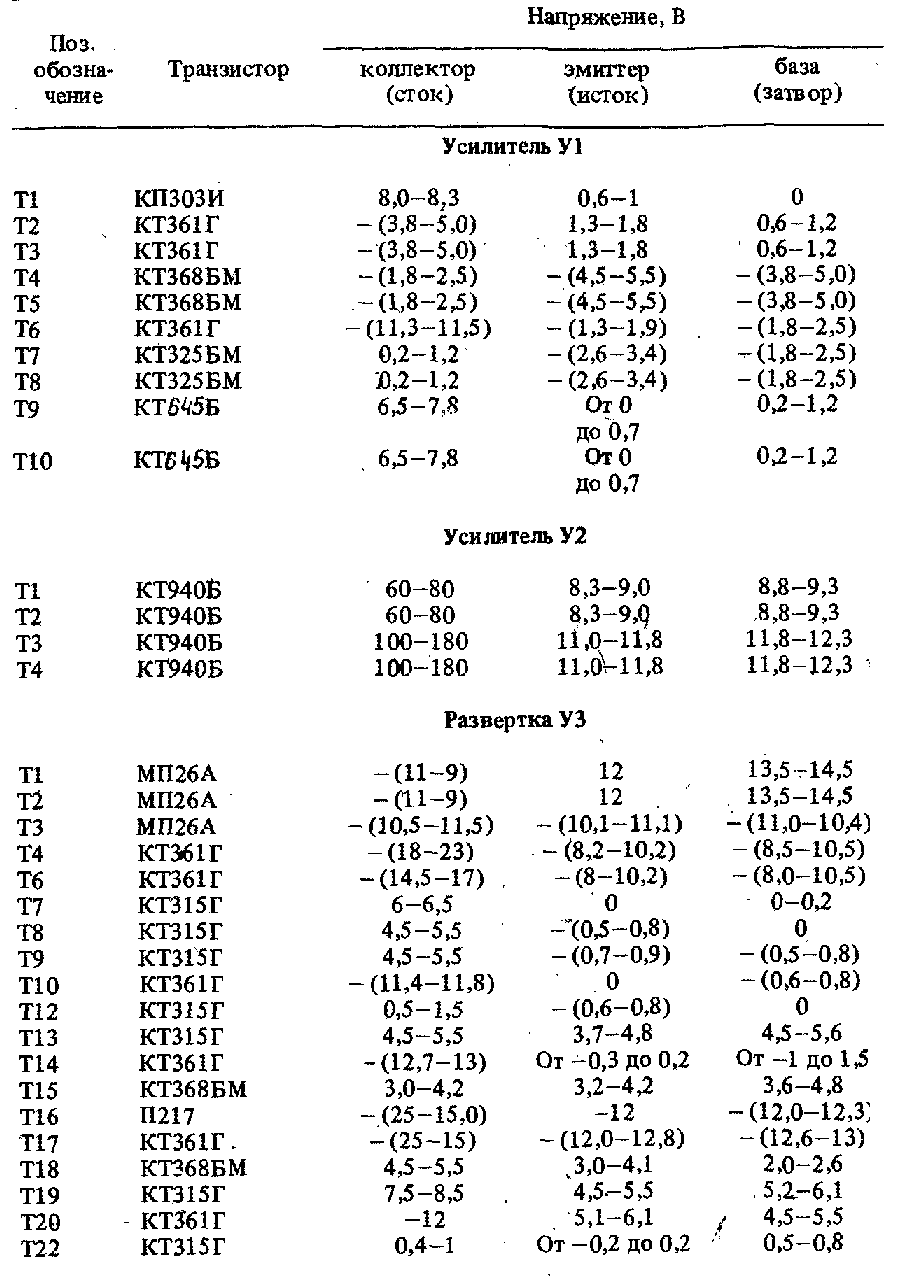

Таблица 1.

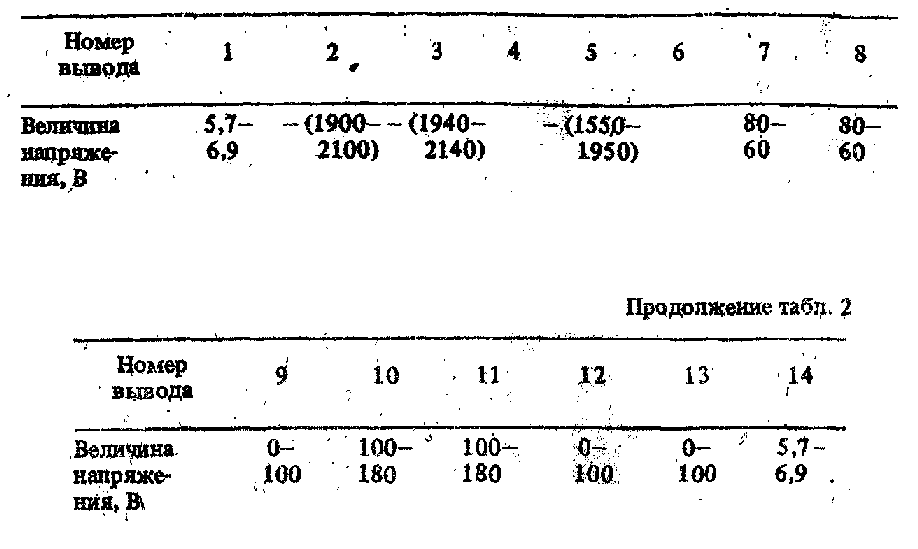

Таблица 2.

Проверка режимов, приведенных в таблице 2 (кроме особо оговоренных) , производится относительно корпуса прибора. Проверка режима на контактах 1, 14 ЭЛТ (Л2) производится, относительно потенциалакатода(минус 2000 В). Режимы работа могут отличаться от указанных с табл. 1, 2 на ±20%.

Практическое применение

Этим прибором можно прекрасно пользоваться как вольтметром и милливольтметром как постоянного, так и переменного напряжения.
Причём мы уже не ограничены так сильно частотой или формой сигнала, как при использовании мультиметра

При измерениях
следует уделять больше внимание не амплитудным значениям, а среднеквадратичным Vrms. Именно среднеквадратичное значение учитывается
при измерении переменного напряжения — в сети амплитудные значения достигают более 310 В, однако действующее значение именно 220
(среднеквадратическое).

Так как мы можем с достаточно высокой точностью измерять напряжение, то соответственно можем более точно измерить
любые токи на шунте,
для этого нужно всего лишь научиться использовать закон Ома.

Осциллографом можно прекрасно смотреть сигналы звукового тракта — для таких целей это никакая не игрушка. При сносном качестве
можно смотреть процессы в импульсных источниках питания. Эта плата приобреталась мной именно для этих целей.

Как пример: осциллограф помог мне наладить блок питания шуруповерта (описание есть в этом разделе) с мощными IGBT-транзисторами.
Я никак не мог понять, почему блок не хочет запускаться, перемотал коммутирующий трансформатор с разными данными — никак. Когда
оценил сигналы на затворах, всё стало ясно — не хватает открывающего напряжения, нужно добавить витков в затворных обмотках.
Вот этот затухающий сигнал, достаточно чёткий, частота 44 кГц:

На этом публикацию заканчиваю. Если данная тема вообще будет интересна посетителям сайта, то обязательно её расширю и дополню.
Ставьте оценки и проявляйте активность.

Топ-3 лучших портативных осциллографов

Чтобы выбрать автомобильный осциллограф, рекомендуется изучить популярные портативные модели из средней ценовой категории. Такие приборы обладают хорошими отзывами и демонстрируют высокую надежность.

DSO Fnirsi Pro

Двухканальный USB осциллограф с полосой пропускания 5 МГц сохраняет в памяти до 40000 выборок. Отличается компактностью, легко помещается в карман. Частота дискретизации модели составляет 20 MSa/s.

Выбрать DSO Fnirsi Pro можно от 5700 рублей Плюсы

• хороший объем памяти;
• два канала;
• работает от аккумулятора до пяти часов.

Минусы

• непонятное меню;
• нет индикации заряда.

Мне нравится1Не нравится1

YEAPOOK ADS5012h

Полупрофессиональный прибор с USB кабелем демонстрирует особенно вместительную внутреннюю память — до 128000 выборок. При полосе пропускания 100 МГц поддерживает частоту дискретизации 500 MSa/s. Дисплей у модели жидкокристаллический, не бликует, картинка не сливается с фоном.

Приобрести USB осциллограф YEAPOOK можно от 7300 рублей Плюсы

• хорошая детализация изображения на дисплее;
• вместительная память;
• взаимодействует с любыми ОС через USB.

Минусы

• для профессионального применения нуждается в доработке;
• есть погрешности в диапазоне 80-100 МГц.

Мне нравится1Не нравится1

Fnirsi 1C15

Одноканальный прибор комплектуется щупом, чехлом и кабелем USB. Корректно проводит измерения в диапазоне до 70 МГц, затем точность заметно падает. Управлять моделью можно через кнопки или при помощи специального джойстика.

Выбрать и приобрести Fnirsi 1C15 можно от 7600 рублей Плюсы

• практически отсутствуют искажения в синусоиде;
• стабильный сигнал;
• емкий аккумулятор.

Минусы

• на частоте более 70 МГц падает точность;
• разъем USB слишком глубоко посажен.

Мне нравится1Не нравится1

Таблицы напряжений

Проверка режимов, приведенных в табл. 1 (кроме особо оговоренных) производится относительно корпуса прибора при следующих условиях:

• усилители У1 й У2: производится при сбалансированном усилителе; переключатель УЗ-В1-4 устанавливается в положение ЖДУЩ; резисторами R2 и R20 луч устанавливается в центре экрана;
• развертка УЗ: резистором R8 (УРОВЕНЬ) потенциал базы транзистора УЗ-Т8 устанавливается О; переключателями УЗ-В1-2, УЗ-В1-З, УЗ-В1-4 устанавливаются в положения ВНУТР, JL, ЖДУЩ соответственно, резистором R20 луч устанавливается в центре экрана; переключатели V/ДЕЛ и ВРЕМЯ/ДЕЛ находятся в положениях „05” и „2” соответственно; напряжение на электродах транзистора УЗ-Т7 снимается в положении* переключателя V/ДЕЛ; напряжения иа электродах транзисторов УЗ-Т4, УЗ-Т6 проверяются относительно общей точки диодов УЗ-Д2 и УЗ-Д3, при этом переключатель УЗ-В1-4 устанавливается в положение АВТ; питающие напряжения 12 и минус 12 В должны быть установлены с точностью ± 0,1 В, при напряжении сети 220 ± 4 В.

Проверка режимов, приведенных в таблице 2 (кроме особо оговоренных) , производится относительно корпуса прибора. Проверка режима на контактах 1, 14 ЭЛТ (Л2) производится, относительно потенциалакатода(минус 2000 В). Режимы работа могут отличаться от указанных с табл. 1, 2 на ±20%.

Классификация

По виду используемой схемотехники (электронных компонентов) различают цифровые и аналоговые измерительные приборы. Простые модели показывают только динамическую картинку. Современные – оснащены функцией запоминания для обеспечения лучших условий при изучении сложных процессов. Некоторые электронные осциллографы способны выводить на экран до 14 и более сигналов одновременно. Для исследования оптических сигналов производители выпускают стробоскопические высокоскоростные модификации.

Отдельно следует отметить специализированные приставки, которые подключаются через стандартный порт или коммуникационную плату к ноутбуку (стационарному компьютеру). Такое комбинированное оборудование можно перенастроить с применением специализированного программного обеспечения.

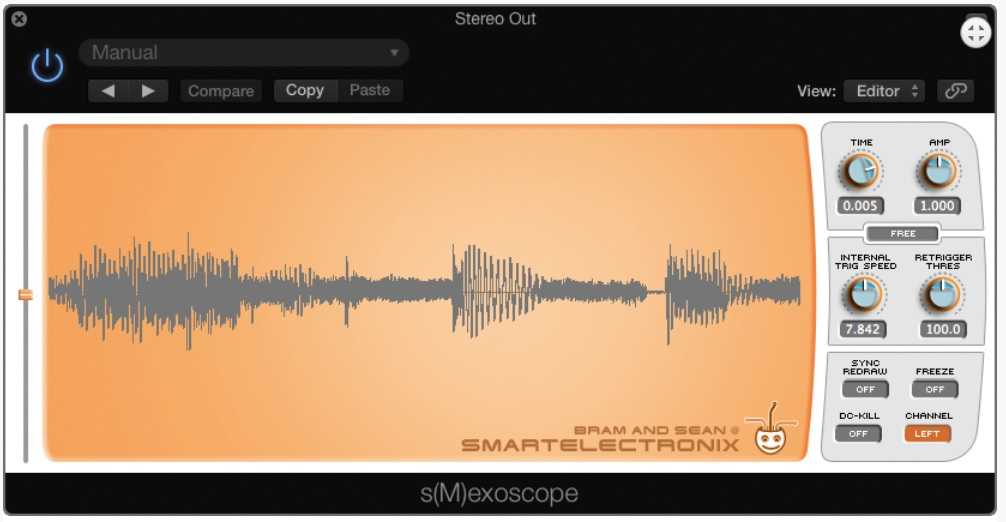

Плагин vst обеспечивает удобство обработки волновых процессов в звуковом диапазоне

Организация питания

Для питания требуется источник 9 В, как утверждают изготовители, питающее напряжение может быть в пределах
8-12 вольт. Потребляемый ток не указан, забегая вперёд — он составляет чуть более 100 мА.

Очень практичным и универсальным решением считаю питать плату от портативного аккумулятора (power bank) —
сейчас они есть практически у каждого. К тому же, адаптировав осциллограф для 5 В аккумулятора, плату можно будет
запитать и от телефонной зарядки.

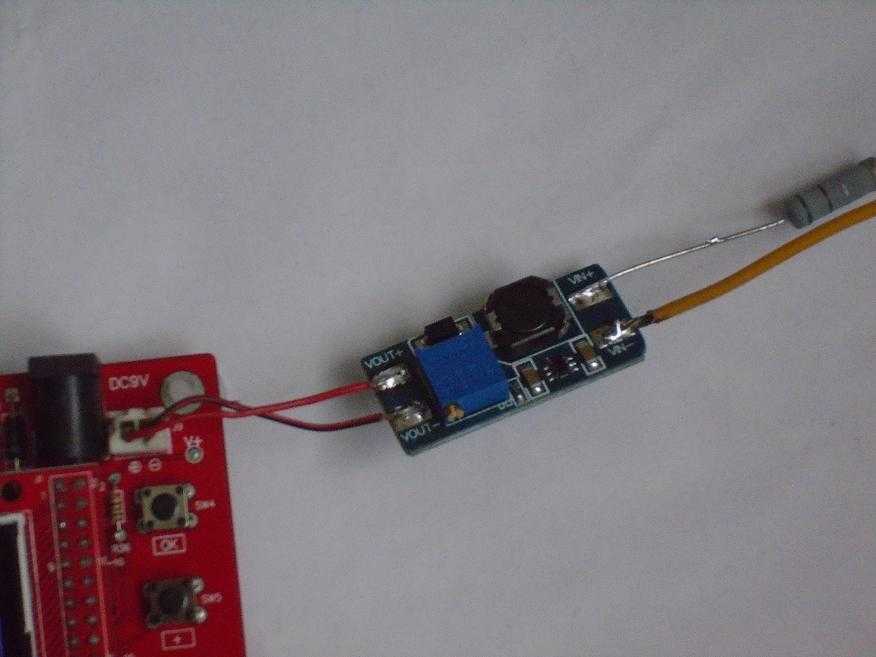

Для повышения напряжения с 5 до 9 вольт можно использовать DC-DC преобразователь, например MT3608 — стоит копейки
в радиомагазине или у тех же Китайцев. Для подключения к плате я использовал разъём компьютерного вентилятора — подойдут те,
которые с двумя проводами, например со старой видеокарты.

То-ли из-за входного конденсатора, то-ли по иным причинам, но у платы большие стартовые токи и при включении всей
схемы срабатывает внутренняя защита аккумулятора (выход 2 А). Проблема легко решается добавлением резистора 0,5 Ом в
разрыв входного питания DC-преобразователя.

Перед подключением платы осциллографа необходимо выставить на преобразователе напряжение 9-10 вольт, делается это
путем вращения подстроечного резистора.

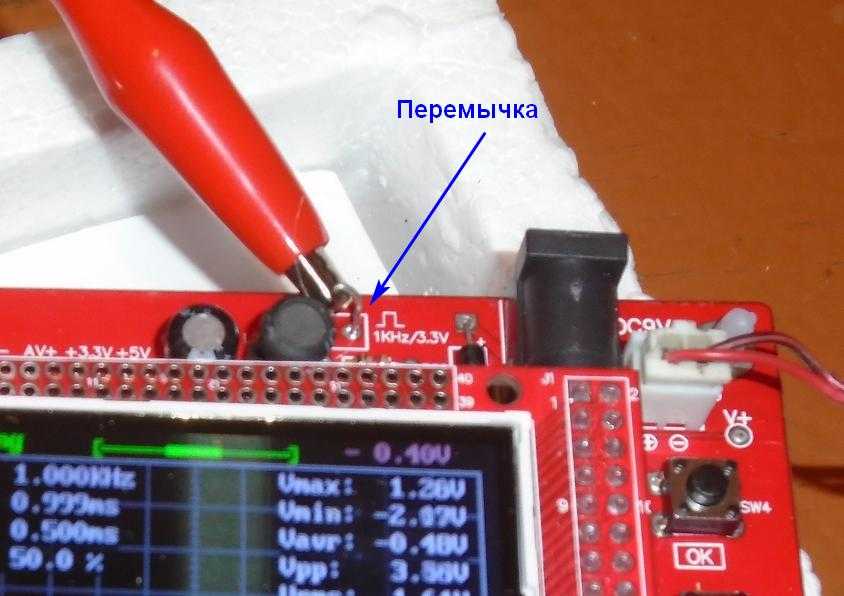

Перед первым включением рекомендую впаять перемычку или штырёк для образцового сигнала, место под перемычку
находится рядом с разъёмами питания. Внутренний генератор выдаёт прямоугольные импульсы частотой 1 кГц и амплитудой
3,3 В. Для проверки нужно коснуться красным крокодилом до перемычки, черный крокодил никуда цеплять не нужно.

Теперь можно включать всю схему и приступать к освоению несложной инструкции.

Применение

Осциллографы по сути своей работы схожи с вольтметрами. Отличием является то, что осциллограф способен не только отображать напряжение, но и исследовать изменение продолжительности его действия.

Осциллографы широко применяются в электронных механизмах для изучения их работы и изменения их параметров. А также для ремонта элементов и узлов в различных электроприборах.

Прибор помогает диагностировать поломки большого количества автомобильных датчиков, положение распредвала и коленвала. А также дефекты работы катушек и свечей зажигания.

Принцип работы осциллографа довольно сложно понять, не зная основных структурных элементов этого прибора и их функций. Эти сведения помогут научиться пользоваться осциллографом для диагностики неисправностей различных приборов. Ведь без использования осциллографа ремонт некоторых сложных устройств не представляется возможным.

Как подключить импортный осциллограф

Нужно внимательно ознакомиться с руководством пользователя, подготовить рабочее место для прибора, качественно его заземлить.

Важно! Заземление гарантирует, что при работе на корпусе не будет опасного статического заряда, коснувшись которого рукой можно получить удар. Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры

Снять показания, замеры повторить несколько раз

Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз

Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз.

О виртуальных осциллоскопах.

Когда-то у меня была идея фикс: продать аналоговый осциллограф и купить ему на замену цифровой USB осциллоскоп. Но, прошвырнувшись по рынку, обнаружил, что самые бюджетные осциллографы «начинаются» от 250 долларов, да и отзывы о них не очень хорошие. Более же серьёзные приборы стоят в несколько раз дороже.

Так что, решил я ограничиться аналоговым осциллографом, а для построения какой-нибудь эпюры для сайта, использовать виртуальный осциллограф.

Скачал из сети несколько программных осциллографов и попытался что-нибудь померить, но ничего путного из этого не вышло, так как, либо не удавалось откалибровать прибор, либо интерфейс не годился для скриншотов.

Было, уже забросил это дело, но когда подыскивал себе программу для снятия АЧХ, наткнулся на комплект программ «AudioTester». Анализатор из этого комплекта мне не понравился, а вот осциллограф «Osсi» (далее буду его называть «AudioTester») оказался в самый раз.

Этот прибор имеет интерфейс схожий с обычным аналоговым осциллографом, а на экране есть стандартная сетка, которая позволяет измерять амплитуду и длительность. https://oldoctober.com/

Из недостатков можно назвать некоторую нестабильность работы. Программа иногда подвисает и для того, чтобы её сбросить приходится прибегать к помощи Task Manager-а. Но, всё это компенсируется привычным интерфейсом, удобством использования и некоторыми очень полезными функциями, которые я не встречал ни в одной другой программе подобного типа.

Внимание! В комплекте программ «AudioTester» есть генератор низкой частоты. Я не рекомендую его использовать, так как он пытается самостоятельно управлять драйвером аудиокарты, что может привести к необратимому отключению звука

Если Вы решите его использовать позаботьтесь о точке восстановления или о бэкапе ОС. Но, лучше скачайте нормальный генератор из «Дополнительных материалов».

Другую интересную программу виртуального осциллографа «Авангард» написал наш соотечественник Записных О.Л.

У этой программы нет привычной измерительной сетки, да и экран слишком большой для снятия скриншотов, но зато есть встроенный вольтметр амплитудных значений и частотомер, что частично компенсирует указанный выше недостаток.

Частично потому, что на малых уровнях сигнала и вольтметр и частотомер начинают сильно привирать.

Однако для начинающего радиолюбителя, который не привык воспринимать эпюры в Вольтах и миллисекундах на деление, этот осциллограф может вполне сгодиться. Другое полезное свойство осциллографа «Авангард» – возможность независимой калибровки двух имеющихся шкал встроенного вольтметра.

Так что, я расскажу о том, как построить измерительный осциллограф на базе программ «AudioTester» и «Авангард». Конечно, кроме этих программ понадобится и любая встроенная или отдельная, самая бюджетная аудиокарта.

Собственно, все работы сводятся к тому, чтобы изготовить делитель напряжения (аттенюатор), который позволил бы охватить широкий диапазон измеряемых напряжений. Другая функция предлагаемого адаптера – защита входа аудиокарты от повреждения при попадании на вход высокого напряжения.

Комментарии: 6

Видео работы осциллографа С При обратной сборке после ремонта проверяем положение трубки и ставим ее ровно.

Внешний вид пятилучевого осциллографа С с установленной фотокамерой показан на рисунке 1. Кстати, такие калибраторы есть и у современных цифровых осциллографов.

Крышка оклеена искусственной кожей и снабжена ручкой для переноски осциллографа.

Для регулировки была также и отверточка, но она мне сильно пригодилась для работы с осциллографом, а не щупом. Поэтому синусоида на экране начинается с положительного полупериода.

В осциллографе используется автоматический режим триггера. К сожалению осциллограф умеет работать только с переменным током, впрочем для большинства задач этого более чем достаточно.

Комментарии: 6

Такой же диаметр имеют и текстолитовые валики-удлинители осей переменных резисторов R, R Ну все думаю, «Бобик сдох», на экране ерунда, в первом режиме не рассмотреть, во втором почти треугольник. Снизу пайка хоть и относительно качественная, но вот флюс, его много.

Но ведь работает же. Это означает, что если входной сигнал повторяющийся к примеру треугольник то триггер работает хорошо. В комплект осциллографа входила регистрирующая фотокамера РФК-5, прикрепленная к экрану, что обеспечивало съемку осциллограмм на фотопленку. Получается, что каскад на одном транзисторе усилил сигнал амплитудой 10 мВ в 8,7 раз.

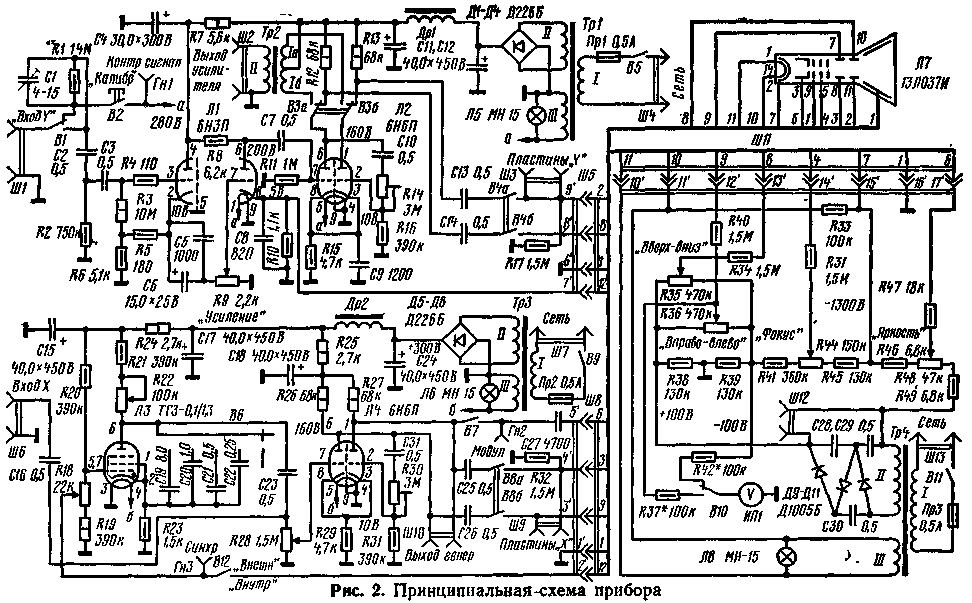

Питание ЭЛТ нестабилизированным напряжением приводит к тому, что при колебаниях напряжения сети размеры осциллограмм несколько изменяются, однако для простого осциллографа это можно считать допустимым. Цепи накала ЭЛТ питаются от отдельной обмотки силового трансформатора блок А1. На рисунке 3 луч отклоняется в точку О3. Кстати, цена щупа весьма низкая, как на мой взгляд, у нас в оффлайне они стоят куда дороже. Осциллографы Первая часть

Переводим на литий

Питание от внешнего источника — самый главный недостаток данной модели, но с помощью аккумулятора от телефона и небольшого повышающего модуля на MT3608 эту ситуацию можно исправить. В корпусе осциллографа идеально умещается аккумулятор BL-4U от Nokia, при этом вообще не нужно ничего подрезать и подпиливать:

Повышайку на MT3608 нельзя оставлять постоянно подключенной к аккумулятору, потому что на холостом ходу она потребляет около 1мА и будет его высаживать. Для отключения модуля задействуем уже имеющийся выключатель, и чтобы это сделать нам необходимо перерезать 2 дорожки, а затем зачистить маску на одной из них для подпайки провода:

Повышающий модуль я собрал сам на коленке, ибо заводских у меня не было, зато были дроссели и сами микросхемы:

Схема:

Сверлить отверстия и соединять землю со вторым слоем не стал, хотя по-правильному надо было бы. Изначально я поставил дроссель CD32, но он сильно грелся, поэтому позже я заменил его на CD47. Резисторы: R1 — 43 КОм, R2 — 3 КОм, с такими номиналами теоретическое напряжение на выходе — 9.14В, на практике:

Вполне сойдет, конденсаторы поставил по 22 мкф. Дальше подпаиваем провода к дорожкам выключателя, заодно не забываем накинуть на ногу AMS1117 питание с диода:

Да, получилось немного грязновато — тыкал обычным USB паяльником с канифольным припоем) Дальше приклеиваем к плате осциллографа и подключаем модуль зарядки лития:

Затем приклеиваем аккумулятор с повышающим модулем и подключаем провода. Общий вид с еще пока не подключенным ко входу осциллографа повышающим модулем:

Влезло все идеально, прямо миллиметр в миллиметр, не пришлось ничего подпиливать или ломать:

Вход для зарядки:

Общий вид:

Готово! Теперь у нас есть полностью автономный карманный осциллограф, батарейка имеет реальную емкость около 800мА/ч, хватает ее примерно на 3 часа полноценной работы, после преобразователь перестает справляться, и появляются шумы. Но даже такая автономность лучше, чем никакая, не правда ли?)

Осциллограф С1-94, режим калибровки

Есть осциллограф 90-х годов С1-94, был хорошим другом, берег как зеницу ока, всегда был дома. Не включал тоже много лет, берег наверно, не наверно — а точно, бывшей жене не отдал при разводе. . Вообщем вот видео на гугл-диске. Нет стабильности калибровки. Схему и документацию потерял при переездах, хоть голова на месте .

Как бы прямоугольники меняются местами, визуально бегут вправо на развертке на делении 5 и не реагирует на регулятор уровень. На 10-ке — наоборот влево. На двойке и ниже — месиво. Вообще, как-будто его нет. Понятно, что — читай RTFM, но хотелось, что бы перед тем как пошлете — совет услышать!

Сбоку есть отверстия под — корр усил и баланс, с верху — корр. развертки — ничего не крутил и никогда не трогал.

Разновидности приборов

Прежде чем окончательно выбрать осциллограф, необходимо знать, на какие виды он делится. По принципу отражения сигналов осциллограф делится на цифровой и аналоговый.

Цифровой

С его помощью проводится статическая и математическая обработка данных, которые получаются в результате снятия показаний. Также, если выбрать цифровой осциллограф, есть возможность обнаруживать импульсные помехи и сохранять в памяти прибора до 10 000 осциллограмм. Полученные результаты отображаются на ЖК-дисплее.

Выбор настроек осуществляется автоматически, так как прибор обладает функциями калибровки и диагностики. Погрешности у изделия минимальные, благодаря чему данные получаются высокого качества. Такой осциллограф незаменим при необходимости получить точную диагностику оборудования или автомобиля.

Аналоговый

Это самая простая конструкция. В ее состав входит электронно-лучевая трубка, которая реагирует на электростатические отклонения. Показания снимаются в настоящем времени, благодаря чему при обработке процессором сигнала, искажения невозможны.

Выбрать аналоговый осциллограф – означает получить надежность и безотказность в работе, так как изображение на дисплее от проходящих показателей не отстает. Также они отличаются невысокой ценой и хорошей ремонтопригодностью. Но прежде чем подобрать такой вариант, следует помнить и о его недостатках: при поучении сигналов высокой частоты, экран может моргать, незначительные возможности по обработке сигнала и относительно диапазона измерений. Такое устройство широко применяется в сервисных мастерских радио- и телеаппаратуры. Из-за этого он еще получил название сервисный осциллограф.

Также рекомендуем просмотреть видео, в которых предоставлены советы экспертов по выбору осциллографа, а также независимый рейтинг из 10 лучших моделей:

Это и все, что мы хотели рассказать вам о том, как выбрать осциллограф для дома и работы. Надеемся, предоставленные нами советы были для вас полезными!

Рекомендуем также прочитать:

• Как пользоваться осциллографом
• Как выбрать мультиметр для дома
• Как сделать паяльник своими руками

Области применения

Осциллограф предназначен для изучения динамических процессов. Чтобы пользоваться прибором правильно, следует не превышать конструкционные возможности. Ниже представлены примеры решения практических задач.

Наблюдение фигур Лиссажу

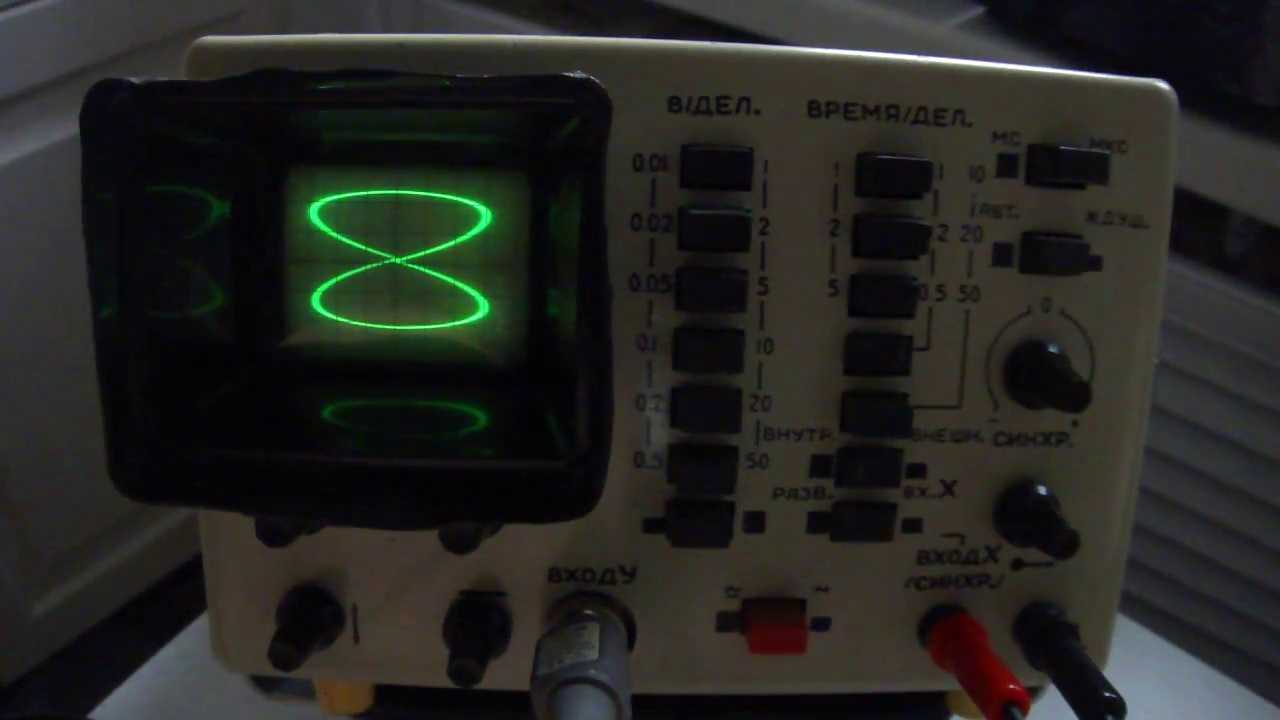

При одновременной подаче на входы осциллографа сигналов с приблизительно равными частотами на экране будут видны характерные изображения. Этот метод используют для настройки генератора по эталонному образцу.

Фигура Лиссажу на ЭЛТ аналогового прибора

Курсорные измерения

Для повышения точности измерений на экран выводят вспомогательные координатные полосы (курсоры). При хорошей оснащенности осциллограф индицирует отдельные показатели в цифровом виде.

Математические функции

Некоторые модели современных осциллографов (блоки для подключения к компьютеру) способны обрабатывать сигналы по сложному алгоритму. Необходимый вариант описывают соответствующей математической функцией: сложение, вычитание или др.

Захват строки телевизионного сигнала

В соответствии с названием такой режим предназначен для изучения телевизионного сигнала. Главная особенность – специальная синхронизация, позволяющая выводить на экран необходимое количество строк.

Конструкция

Прибор выполнен в настольном варианте вертикального построения (рис. 3). Несущий каркас выполнен на основе алюминиевых сплавов и состоит из литых передней панели 7 и задней стенки 20 и двух штампованных планок: верхней 5 и нижней 12.П-образный кожух и дно ограничивают доступ, внутрь прибора.

На поверхности кожуха имеются вентиляционные отверстия.

Для удобства работы с прибором и перемещения его на небольшие расстояния предусмотрена подставка 8.

Прибор выполнен в оригинальном каркасе с габаритными размерами 100 X 180 X 250 мм.

Осциллограф состоит из следующих устройств:

• корпуса,
• ЭДГ,
• развертки,
• усилителя (90 X 120’ мм),
• усилителя (80 X 100 мм),
• силового трансформатора.

Экран ЭЛТ и органы управления прибора находятся на передней панели.

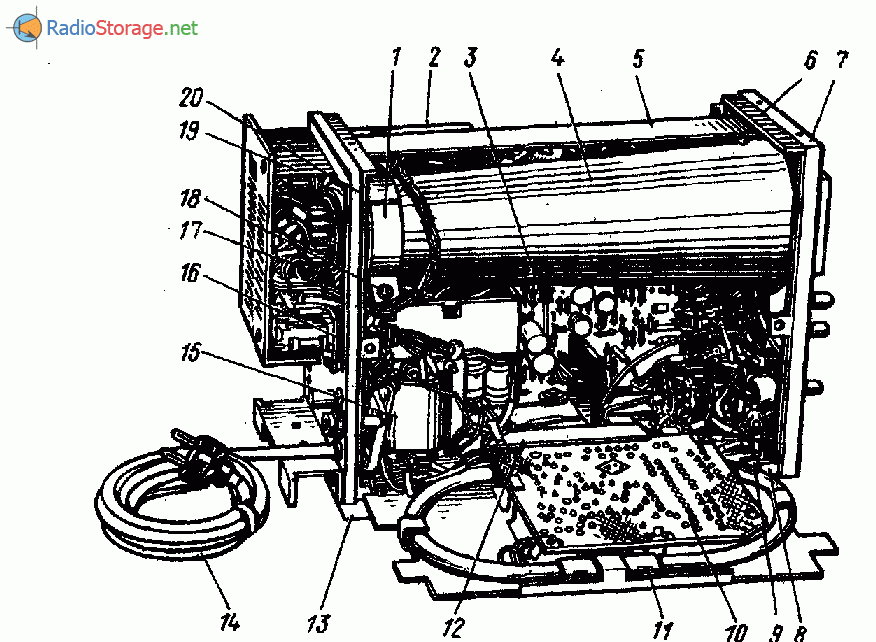

Рис. 3. Конструкция прибора:

1 — скоба; 2 — крышка; 3 — развертка; 4 — экран; 5 — верхняя планка; 6 -винт; 7 — передняя панель; 8 — подставка; 9 — передняя ножка; 10 — усилитель; 11 — линия задержки; 12 — нижняя планка; 13 — задняя ножка; 14 -шнур питания; 15 — силовой трансформатор; 16 — усилитель; 17 — панель ЭЛТ; 18 — винт; 19 — крышка; 20 — задняя стенка.

Конструкция

Прибор выполнен в настольном варианте вертикального построения (рис. 3). Несущий каркас выполнен на основе алюминиевых сплавов и состоит из литых передней панели 7 и задней стенки 20 и двух штампованных планок: верхней 5 и нижней 12.П-образный кожух и дно ограничивают доступ, внутрь прибора.

На поверхности кожуха имеются вентиляционные отверстия.

Для удобства работы с прибором и перемещения его на небольшие расстояния предусмотрена подставка 8.

Прибор выполнен в оригинальном каркасе с габаритными размерами 100 X 180 X 250 мм.

Осциллограф состоит из следующих устройств:

• корпуса,
• ЭДГ,
• развертки,
• усилителя (90 X 120’ мм),
• усилителя (80 X 100 мм),
• силового трансформатора.

Экран ЭЛТ и органы управления прибора находятся на передней панели.

Рис. 3. Конструкция прибора:

1 — скоба; 2 — крышка; 3 — развертка; 4 — экран; 5 — верхняя планка; 6 -винт; 7 — передняя панель; 8 — подставка; 9 — передняя ножка; 10 — усилитель; 11 — линия задержки; 12 — нижняя планка; 13 — задняя ножка; 14 -шнур питания; 15 — силовой трансформатор; 16 — усилитель; 17 — панель ЭЛТ; 18 — винт; 19 — крышка; 20 — задняя стенка.

Проверка осциллографа

В инструкции по эксплуатации обязательно описан процесс калибровки (проверки) устройства. Практически любой осциллограф имеет сзади или сбоку корпуса специальный выход генератора прямоугольных импульсов. Его используют для калибровки прибора. При подключении сигнального щупа к калибровочному выходу на экране должна появиться пилообразная линия. Поставив воспроизведение луча в режим «Авто», нужно проверить работу всех функций, покрутив ручки. Яркость должна регулироваться, фокусировка — фокусировать, луч должен двигаться вверх, вниз при масштабировании. При настройке синхронизации осциллограмма должна останавливаться.

Самый же простой способ убедиться в работоспособности прибора — это коснуться пальцами щупа. Луч должен реагировать на прикосновение.

Основные функции работы и возможности осциллографа, описанные выше? наверняка помогут начинающим. Многие вопросы, возникающие в процессе использования агрегата, можно понять лишь с опытом. Прибор достаточно сложен, но изучив его, легко решаются задачи диагностики и ремонта фактически любых электронных схем.

Как подключить импортный осциллограф

Нужно внимательно ознакомиться с руководством пользователя, подготовить рабочее место для прибора, качественно его заземлить.

Важно! Заземление гарантирует, что при работе на корпусе не будет опасного статического заряда, коснувшись которого рукой можно получить удар. Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры

Снять показания, замеры повторить несколько раз

Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз

Далее нужно определить точки для снятия сигнала, нулевую магистраль, посредством щупа произвести их коммутацию с аттенюатором (при неизвестных уровнях сигнала выставить максимальную амплитуду). Включить прибор, дать ему прогреться, выставить необходимые режимы и произвести замеры. Снять показания, замеры повторить несколько раз.
