Зд-принтер SD300 от уже несуществующей компании Solido. Стоимость б/у модели составляет около 3000$ при покупке через eBay;

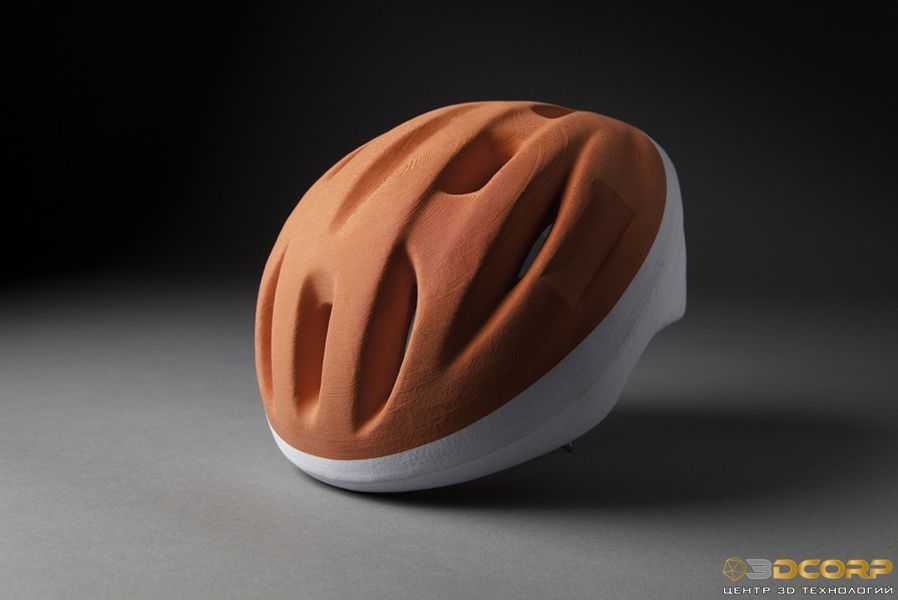

Появившийся в 2013 году ЗD-принтер Iris от компании Mсor. Цена за такое устройство составляет 2 400 000,00 руб. или 65 000$.

Итоги

LOM 3D-печать – это направление, которое, появившись 30 лет назад, сегодня начинает продвигать вперед многие сферы деятельности человека. И пусть сегодня они кажутся недоступными, уже через пять-десять лет о них будет знать каждый школьник, а молодежь будет обмениваться подарками, выполненными по собственным 3D-моделям.

https://youtube.com/watch?v=-eV5to2lzsM

https://youtube.com/watch?v=q6uOHvbQx1c

https://youtube.com/watch?v=Uitt7fMw15s

Верхняя крышка для корпуса усилителя

С верхней крышкой все достаточно просто — вырезал ее по размерам такой же как и днище усилителя. Посередине крышки установлен большой куллер Titan для охлаждения трансформатора и внутренностей усилителя мощности.

Рис. 15. Куллер Titan для охлаждения усилителя мощности.

На куллер позже была установлена защитная сетка, извлеченная с нерабочего блока питания от ПК.

Для эффективной вентиляции в крышке были просверлены четыре набора отверстий, по три ряда в каждом. Они размещены равно-удаленно по бокам.

Для того чтобы проделать в крышке отверстие под вентилятор был использован метод высверливания отверстий по периметру (в данном случае круга), о котором я писал выше при изготавливании передней панели.

Верхняя крышка будет крепиться к радиаторам при помощи небольших винтов с насечкой, это очень удобно если нужно снять крышку и заменить предохранитель или же для очистки от пыли — открутить шесть таких винтов это минутное дело и не нужна никакая отвертка.

После того как все отверстия просверлены нужно было покрасить панель. Решил выполнить окраску в черный цвет, поскольку винты с насечкой серебристые, куллер тоже серебристый — на черном фоне смотрятся неплохо. Покраску выполнил в два слоя, давая им достаточно просохнуть, использовал баллончик-аэрозоль с черной краской.

Технология изготовления лицевых панелей методом ЛУТ

После публикации последней статьи мне был задан вопрос по технологии изготовления лицевой панели для усилителя. И я решил поделиться этой технологией с вами.

Еще на заре моего лампостроения я начал применять в качестве материала для корпуса фольгированный стеклотекстолит. Выбор был не случаен. Дюраль, из-за своей вязкости, мне был неприятен, металл от компьютерных корпусов хорош для нижних и задних панелей, но труден в обработке в домашних условиях. Доступа к фрезерам и гильотинам не имею, да и из-за одной панельки морочить голову себе и людям не вижу смысла. А стеклотекстолит – материал, удобный для механической обработки, а самое главное прочный. К тому – же наличие фольги позволяет соединять детали методом пайки изнутри. Отсюда отсутствие лишних болтовых соединений и прочего «неэстетичного» контента.

Но в процессе работы выяснилась интересная деталь: аэрозольная эмаль, от китайской до дорогой фирменной очень плохо прилипает к медной фольге, хотя прекрасно держится что на самом текстолите, что на металле

Достаточно неосторожного движения, и на поверхности панели, на фольгированной части появляется скол…Технология принтера и утюга уже была мной освоена, и я подумал, а почему бы не попробовать сделать панель?

Шаг 1: проектирование вашей платы

Для этого руководства я разработаю простую плату для приемопередатчика 915 МГц RFM69HW; у самого модуля расстояние между контактами составляет 2 мм, что несколько уже, чем стандартное расстояние для макетной платы, и затрудняет прототипирование. Я разработаю промежуточную панель, которая использует стандартное расстояние, поэтому я смогу припаять разъем и вставить с ним плату в любую стандартную макетную плату. Представленный метод подходит для изготовления плат и для монтажа компонентов в отверстия, и для поверхностного монтажа, но в моем случае плата будет разработана под поверхностный монтаж. В этом случае компоненты не очень малы по размеру, но этот процесс может быть использован и на таких маленьких компонентах, как компоненты в корпусах MSOP, которые могут быть установлены на плату вручную.

В этом руководстве основное внимание уделяется процессу изготовления плат, поэтому я не буду подробно останавливаться на работе с KiCad; однако есть несколько вещей, на которые стоит обратить внимание. После того, как вы откроете программу, то сможете начать размещать компоненты таким же образом, как в программе моделирования, только в этом случае вы размещаете посадочные места компонентов; когда вы будете делать это, убедитесь, что в правой таблице выбран слой «F.Cu», как показано на рисунке ниже

Всё красное будет напечатано на лицевой стороне платы, а всё желтое (сквозные отверстия) – на обеих сторонах; хотя в этом случае нам интересна только лицевая сторона. Когда вы закончите проектирование, необходимо будет экспортировать результат в PDF. Кликните на кнопку «чертить/plot» и выберите вывод в формате PDF, как показано на рисунке

Важно убедиться, что выбрана опция «Чертить зеркально» (Mirrored plot), иначе при изготовлении платы рисунок перенесется неправильно

Шаг 3: перенос рисунка

Теперь возьмите напечатанный рисунок и положите его на медь стороной с тонером вниз. Включите утюг и дождитесь его нагрева, выставив самую высокую температуру и самую низкую настройку пара, если таковая имеется. Когда утюг нагреется, поместите его на бумагу на плате и пока не двигайте его. Подождите около 30 секунд, после чего можете начать разглаживать бумагу утюгом. Продолжайте гладить около 2 минут; это расплавит тонер и заставит его прилипнуть к медной фольге на плате. Теперь вам нужно удалить бумагу (это очень деликатный процесс, и терпение будет вознаграждено): возьмите лист стеклотекстолита с приклеившейся к нему бумагой и поместите его в ванну с холодной водой.

Вода должна пропитать бумагу, что сделает ее очень мягкой и позволит вам очень осторожно очистить от нее плату, получив в результате на стеклотекстолите чистую медную фольгу с отпечатком из черного тонера. Если на данный момент у вас не осталось тонера на плате, это означает, что вы недостаточно нагрели плату, и вам нужно будет попробовать еще раз, удерживая утюг на плате чуть дольше

В качестве альтернативы, если у вас есть ламинатор, пропустите через него пару раз плату с напечатанным на листе из журнала рисунком; в итоге, после вымачивания, вы получите очень хорошо перенесенный на медь рисунок.

Процесс изготовления печатных плат методом ЛУТ

Нам понадобиться:

Лазерный принтер
Односторонний стеклотекстолит
Мелкая наждачная бумага, ацетон
Глянцевая бумага
Хлорное железо
Утюг с регулировкой температуры 150 °C

Дизайн печатной платы

Начнем с дизайна платы, это может быть готовый образец из журнала по электронике или проект, созданный специализированными программами для проектирования, например, DipTrace или Sprint-Layout.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Рисунок с дорожками в пропорции 1:1 следует печатать на глянцевой бумаге (это может быть страница из журнала или рекламного буклета). Выбор бумаги очень важен, дело в том, что напечатанные тонером дорожки в дальнейшем будут переведены на медную сторону текстолита. Чем больше поверхность будет глянцевая, тем точнее и качественнее будет перенос дорожек.

Фольгированный стеклотекстолит для платы

Материалом для изготовления печатных плат является фольгированный стеклотекстолит, покрытый медной фольгой с одной или с обеих сторон. Обрезаем его по размеру нашей будущей печатной платы.

Перед нанесением рисунка на фольгу, ее необходимо хорошо подготовить (очистить наждачной бумагой с самым маленьким зерном и обезжирить). На меди не должно быть загрязнений или отпечатков пальцев, они вызывают плохое прилегание рисунка, который впоследствии может отойти при травлении.

После зачистки нужно помыть стеклотекстолит с помощью мыла или жидкости для мытья посуды. Вымытую пластину тщательно вытираем и сушим бумажным полотенцем. С этого момента вы уже не должны прикасаться к меди пальцами, только держите ее за края.

Нанесение рисунка на стеклотекстолит

Рисунок будущей платы распечатываем черным тонером на глянцевой бумаге. Затем лист бумаги с рисунком обрезаем по контуру платы с запасом около 2 см. Далее лист укладываем на стол рисунком вверх и на него медной стороной вниз укладываем стеклотекстолит.

После этого плотно прижимаем (чтобы не допустить смещения), подгибаем выступающие края бумаги и фиксируем все бумажным скотчем.

Чтобы перенести рисунок нам необходимо тщательно несколько раз прогладить его горячим утюгом. После остывания необходимо замочить плату в теплой воде и аккуратно счистить бумагу. Когда бумага будет полностью удалена необходимо выполнить травление меди.

Травление печатной платы в растворе хлорного железа

Травление печатной платы заключается в удалении тех участков меди, которые не покрыты тонером. Этот процесс осуществляется с помощью водного раствора хлорного железа. Раствор готовим в таких пропорциях, как рекомендует производитель, его концентрация влияет на скорость травления.
Травление выполняем в пластиковой или стеклянной кювете, и нельзя использовать металлическую. Более подробно как травить печатную плату смотрите здесь.

При концентрированном растворе травление длится около 30 минут. В ходе его проведения необходимо постоянно покачивать кювету для того чтобы, раствор равномерно омывал поверхность платы.

Снятие тонера

Последний этап – промывание платы под проточной водой и удаление тонера с помощью ацетона.

Платой снова шлифуется мелкой наждачной бумагой, покрывается жидким флюсом и облуживается. В качестве флюса можно рекомендовать растворенный порошок канифоли в спирте.
