Что нужно знать и иметь для самостоятельной намотки трансформатора?
Если есть необходимость в этом аппарате, то надо иметь ответы на такие вопросы:
- Для чего нужен трансформатор: повышать или понижать напряжение?
- Какие напряжения должны быть на входе и выходе аппарата?
- Работает аппарат от сети переменного тока 50 Гц или его надо рассчитывать на другую частоту?
- Какова будет мощность самодельного трансформатора?
После получения ответов можно приступать к покупке нужных материалов. Для этого покупают ленточную изоляцию (лакоткань) для будущего трансформатора, сердечник для него (если есть подходящий по мощности от старого, сгоревшего телевизора, то можно использовать и его), нужное количество провода в эмалевой изоляции.
Схема самодельного приспособления для обмотки трансформаторов.
Для намотки обмоток можно сделать простейший намоточный станок. Для этого берут доску длиной 40 см и шириной 100 мм. На нее шурупами присоединяют два бруска 50 х 50 миллиметров так, чтобы расстояние между ними было 30 см. Они должны быть просверлены на одинаковой высоте сверлом диаметром 8 мм. В эти отверстия заводят пруток, на который предварительно надевается катушка будущего трансформатора.
С одной стороны на штыре должна быть нарезана резьба на длину 3 см и на нее с помощью двух гаек закреплена ручка, которой вращают пруток с катушкой при намотке трансформатора.
Размеры вышеописанного намоточного станка не критичны – все зависит от размеров сердечника. Если он сделан из ферросплавов и имеет форму кольца, то придется обмотку выполнять вручную.
Предварительный расчет количества витков можно сделать исходя из требуемой мощности аппарата. Например, если нужен повышающий трансформатор с 12 до 220 В, то требуемая мощность такого аппарата будет в пределах 90-150 Вт. Выбираем О-образный тип магнитопровода от старого телевизора или покупаем подобный в магазине. Сечение его должно быть выбрано по формуле из электротехнического справочника. В этом примере оно приблизительно равно 10-11 см².
Следующий этап – определение количества витков на 1 В, которое в данном случае равно 50 Гц, деленное на 10-11, что-то около 4,7- 5 единиц на вольт. Теперь можно посчитать количество витков первичной и вторичной обмотки: W1= 12 Х 5 = 60 и W2= 220 Х 5=1100.
Затем надо определить токи в них: I1 = 150:12=12,5 А и I2=150:220=0,7 А.
Найдем сечения и диаметры проводов обмоток по формулам из справочника.
Повышающий трансформатор предварительно рассчитан, можно приступать к его намотке.
Список элементов
Усилитель
- R1, R1A — 1 кОм,
- R2, R2A — 470 кОм,
- R3, R3A — 150 кОм,
- R4, R4A — 1-1,5 кОм,
- R5, R5A — 150-200 кОм
- R6, R6A — 470 кОм,
- R7, R7A — 1 кОм,
- R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
- R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
- R10, R10A — 5-20 кОм,
- R11 — 10-20 кОм,
- P — 2×47 кОм / логарифмический,
- C1, C1A — 100 мкФ / 16 В,
- C2, C2A — 100-220 нФ / 250 В,
- C3 — 100 нФ / 400 В,
- C4 — 47 мкФ / 400 В,
- C5, C5A — 100 мкФ / 25 В,
- C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
- C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.
Блок питания
- R101 — 400-1000 Ом / 5 Вт,
- R102, — 3-5 кОм / 1 Вт,
- R103 — 270 кОм / 0,5 Вт,
- R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
- R104, R105 — 100 Ом,
- C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
- C106, C107 — 47 мкФ / 400 В,
- M1 — диодный мост выпрямитель 5-10 А / 600 В,
- трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.
Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.
Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.
Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.
Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.
Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.
Как проверить трансформатор мультимтером правильно
Не вникая в подробности, которые здесь ни к чему, заметим, что ЭДС, как и напряжение, определяется числом витков обмотки при прочих равных параметрах
Чем больше витков, тем выше значение ЭДС (или напряжения) обмотки. В большинстве случаев мы имеем дело с понижающими трансформаторами. На их первичную обмотку подают высокое напряжение 220 В (230 В по-новому ГОСТу), а со вторичной обмотки снимается низкое напряжение: 9 В, 12 В, 24 В и т.д. Соответственно и число витков также будет разным. В первом случае оно выше, а во втором ниже.
Также, не приводя обоснований, заметим, что мощности обоих обмоток всегда равны:
А так как мощность – это произведение тока i на напряжение u
S = u∙i,
Откуда получаем простое уравнение:
Последнее выражение имеет для нас большой практический интерес, который заключается в следующем. Для сохранения баланса мощностей первичной и вторичной обмоток при увеличении напряжения нужно снижать ток. Поэтому в обмотке с большим напряжением протекает меньший ток и наоборот. Проще говоря, поскольку в первичной обмотке напряжение выше, чем во вторичной, то ток в ней меньше, чем во вторичной. При этом сохраняется пропорция. Например, если напряжение выше в 10 раз, то ток ниже в те же 10 раз.
Отношение числа витков или отношение ЭДС первичной обмотки ко вторичной называют коэффициентом трансформации:
Из приведенного выше, мы можем сделать важнейший вывод, который поможет нам понять, как проверить трансформатор мультиметром.
Вывод заключается в следующем. Поскольку первичная обмотка трансформатора рассчитана на более высокое напряжение (220 В, 230 В) относительно вторичной (12 В, 24 В и т.д.), то она мотается большим числом витков. Но при этом в ней протекает меньший ток, поэтому применяется более тонкий провод большей длины. Отсюда следует, что первичная обмотка понижающего трансформатора обладает большим сопротивлением, чем вторичная.
Поэтому с помощью мультиметра уже можно определить, какие выводы являются выводами первичной обмотки, а какие вторичной, путем измерения и сравнения их сопротивлений.
Как определить обмотки трансформатора
Измерив сопротивление обмоток, мы узнали, как из них рассчитана на более высокое напряжение. Но мы еще не знаем, можно ли на нее подавать 220 В. Ведь более высокое напряжение еще на означает 220 В. Иногда попадаются трансформаторы, рассчитаны на работу от мети переменного тока 110 В и 127 В или меньшее значение. Поэтому если такой трансформатор включить в сеть 220 В, он попросту сгорит.
В таком случае опытные электрики поступают так. Берут лампу накаливания и последовательно соединяют с предполагаемой первичной обмоткой. Далее один вывод обмотки и вывод лампочки подключают в сеть 220 В. Если трансформатор рассчитан на 220 В, то лампа не засветится, так как приложенное напряжение 220 В полностью уравновешивается ЭДС самоиндукции обмотки. ЭДС и приложенное напряжение направлены встречно. Поэтому через лампу накаливания будет протекать небольшой ток – ток холостого хода трансформатора. Величина этого тока недостаточна для разогрева нити лампы накаливания. По этой причине лампа не светится.
Если лампа засветится даже в полнакала, то на такой трансформатор нельзя подавать 220 В; он не рассчитан на такое напряжение.
Очень часто можно встретить трансформатор, имеющий много выводов. Это значит, что он имеет несколько вторичных обмоток. Узнать напряжение каждой из них можно узнать следующим образом.
Раньше мы рассмотрели, как проверить трансформатор мультиметром и определить по отношению сопротивления первичную обмотку. Также с помощью лампы накаливания можно убедится в том, что она рассчитана на 220 В (230 В).
Теперь дело осталось за малым. Подаем на первичную обмотку 220 В и выполняем измерение переменного напряжения на выводах оставшихся обмоток с помощью мультиметра.
Соединение обмоток трансформатора
Вторичные обмотки трансформатора соединяют последовательно и реже параллельно. При последовательном соединении обмотки могут включаться согласно и встречно.
Согласное соединение обмоток трансформатора применяют с целью получения большей величины напряжения, чем дает одна из обмоток. При согласном соединении начало одной обмотки, обозначаемое на чертежах электрических схем точкой или крестиком, соединяется с концом предыдущей. Здесь следует помнить, что максимальный ток всех соединенных обмоток не должен превышать значения той, которая рассчитана на наименьший ток.
Ультралинейный усилитель
Ниже приведена схема типичного однотактного усилителя с ультралинейным выходным каскадом.
Рном = 2,0Вт (Кг=2%). Рмах = 3,5Вт (Кг=5%).
Рис. 2. Схема однотактного лампового ультралинейного УНЧ на лампах 6Н2П (ECC41), 6П14П (EL84).
На входе усилителя установлен корректор ВЧ, его АЧХ в крайних положениях регулятора приведена на рисунке:
Рис. 3. График АЧХ.
Номиналы деталей в регуляторе тембра скорректированы с учетом современных требований — в оригинале они только горбатили АЧХ на 5 кГц. Впрочем, подъем ВЧ тогда вообще применяли редко. Варианты этой схемы буйно расцвели в эпоху совнархозов, когда партия и правительство решили завалить страну дешевыми радиотоварами.
Ультралинейный каскад исчез, регулятор тембра упростили, а силовой трансформатор нередко упраздняли вообще или ставили только накальный. Экономили на всем, и это заметно. Звучание проигрывателей в картонных чемоданах помнят многие — неплохая середина, а больше ничего нет.
При повторении схемы можно отказаться от регулятора тембра, а вместе с ним исключить первый каскад усиления. Тогда в двухканальном варианте для драйвера понадобится только один двойной триод. Можно также ввести неглубокую ООС с выхода усилителя в цепь катода первого или второго каскада.
Выходной трансформатор выполнен на сердечнике из пластин Ш19, толщина набора 28мм. Первичная обмотка содержит 500+1900 провода б=0,12мм, вторичная — 74 витка провода d=0,62мм. Сердечник собран с зазором 0,15…0,2 мм. Если сопротивление нагрузки отличается от 3 Ом, число витков вторичной обмотки нужно изменить.
Для нагрузки 4 Ом вторичная обмотка должна содержать 85 витков. Приведенное к аноду сопротивление нагрузки в ультралинейном режиме составляет 3,2…3,5 кОм. Для улучшения передачи низших частот сечение сердечника стоит увеличить в 1,.5…2,оаза. Силовой трансформатор выполнен на сердечнике УШ-19, толщина набора 38мм. Первичная обмотка содержит 1090 витков провода б=0.23мм. повышающая — 1250 витков d=0,15. Накальная обмотка — 38 витков б=0,74мм.
В оригинале конструкции использован диодный мост.
Что такое автоматическое и фиксированное смещение электронной лампы?
Отрицательное смещение на сетке лампы нужно для того, чтобы установить правильный режим работы, при котором лампа могла бы эффективно усиливать сигнал. Если на сетку не подавать отрицательное смещение относительно катода, то лампа всегда будет полностью открыта и через нее будет протекать всегда максимальный ток. Это значит, что в случае маломощной лампы. она просто не сможет усиливать сигнал, а в случае с мощной выходной лампой она даже может раскалиться и выйти из строя. Поэтому на сетку лампы должно быть подано некоторое отрицательное напряжение относительно ее катода, которое частично «закрывает» лампу, уменьшая ее ток покоя. В случае с фиксированным смещением катод лампы соединяется с «землей» (обычно через резистор сопротивлением 1 Ом для контроля тока через лампу) а на управляющую сетку лампы через дополнительный резистор подается отрицательное напряжение от отдельного выпрямителя. желательно также стабилизировать это напряжение и обеспечить его регулировку, чтобы иметь возможность подстраивать ток покоя ламп.
При автоматическом смещении все гораздо проще. Мы просто включаем в цепь катода дополнительный резистор небольшого сопротивления. В случае схемы нашего предварительного усилителя — это резистор R6. При этом ток, проходящий через лампу создает на этом резисторе некоторое небольшое напряжение, которое как бы «приподнимает» потенциал катода относительно «земли». Поскольку сетка лампы соединена с «землей» через резистор R2, то на сетке получается отрицательный потенциал относительно катода лампы (НЕ относительно земли, а именно относительно катода!). Сопротивление резистора R6 отличается для разных типов ламп, и берется из справочника по конкретной лампе. То есть номинал этого резистора — это фактически один из параметров лампы. если мы хотим использовать лампу 6Н23П то должны использовать резистор на 680 Ом. Для лампы 6Н23П нужно установить резистор на 1.5К.
При использовании рекомендованного резистора нужное напряжение смещения создается автоматически. Поэтому данный тип смещения и называется «автоматическое смещение». если по каким-то причинам начинает возрастать ток через лампу, одновременно увеличивается и падение напряжения на катодном резисторе, и лампа немного более закрывается, ограничивая ток.
Преимущества автоматического смещения перед фиксированным — это простота и дешевизна (не нужен дополнительный выпрямитель и дополнительная обмотка силового транса), и большая стабильность работы, автоматическая подстройка смещения при колебаниях напряжения питания. Поэтому такое включение всегда используется в маломощных каскадах предварительного усиления.
Недостатки заключаются в том, что мы вводим в цепь лампы дополнительное сопротивление. Это уменьшает максимальную выходную мощность. Если в усилителе небольшой мощности (как в этой статье) это практически не заметно, то в ламповых усилителях на 50 — 100 Вт это уже создает проблемы. Поэтому выходные каскады мощных ламповых усилителей всегда строятся по схеме с фиксированным смещением. Второе неудобство — необходимость каждый раз при замене ламп подстраивать их ток покоя, регулируя напряжение смещения специальными построечными резисторами.
Кроме того вводя в цепь катода лампы резистор, мы создаем местную отрицательную обратную связь по переменному току, которая сильно уменьшает усиление лампы. Для устранения этой обратной связи параллельно резистору включается конденсатор большой емкости. В нашей схеме это «электролит» С2. Он должен быть рассчитан на напряжение 16 — 25 вольт.
Принципиальная схема
Двухкаскадный усилитель мощности построен с двухтактным выходным каскадом по ультралинейной схеме (рис. 1). Усилитель имеет две особенности — отсутствие отдельного фазоинвертора и наличие стабилизированного источника тока в цепи катодов ламп двухтактного каскада.
Идею применения источника тока в выходном каскаде порекомендовал мне пермский конструктор радиоаппаратуры О. И. Катаев.
Первый каскад усилителя собран на двойном триоде 6НЗП. Лампа эта при средних значениях крутизны и коэффициента усиления имеет немаловажную для стереофонических усилителей особенность — симметричную цоколевку. Поэтому каскады левого и правого каналов можно выполнить совершенно симметричными как при навесном, так и при печатном монтаже.

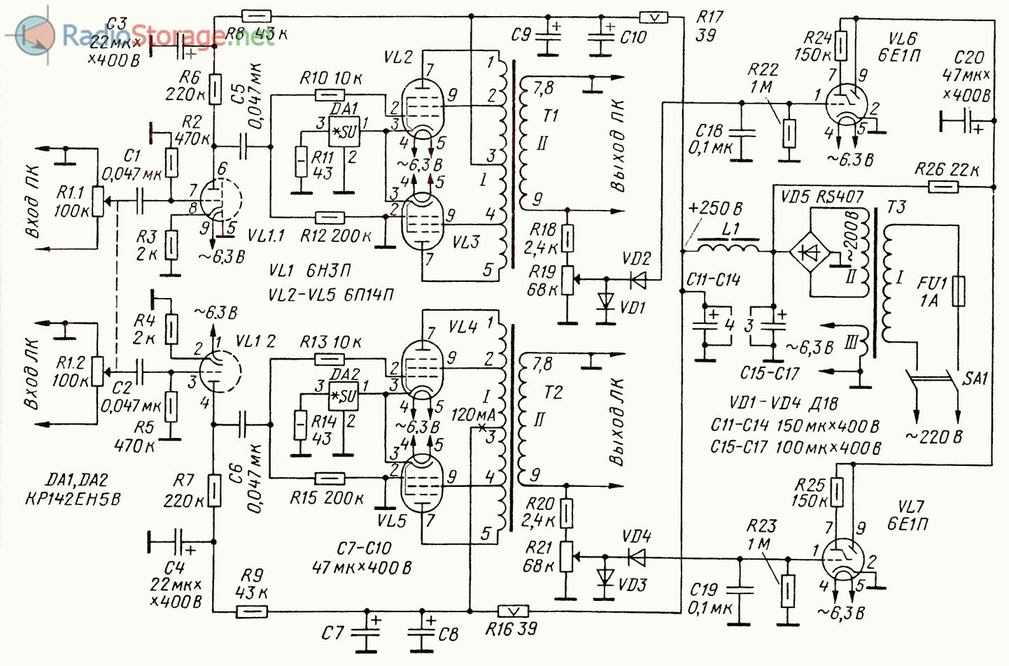

Рис. 1. Принципиальная схема двухтактного лампового усилителя мощности на 6П14П.
Сигнал с регуляторов громкости (переменные резисторы R1.1 и R1.2) в каждом канале через разделительный конденсатор подается на сетку триода лампы VL1. Усиленный сигнал с резистора нагрузки R6 (R7) через конденсатор С5 (С6) поступает на управляющую сетку одной из выходных ламп VL2 и VL3 (здесь и далее указаны элементы лишь правого канала — верхнего по схеме).
Управляющая сетка лампы VL3 соединена с общим проводом, поэтому лампы возбуждаются в противофазе за счет катодной связи и высокого внутреннего сопротивления источника тока.
↑ Конструкция выходного звукового трансформатора
Трансформатор намотан на ПЛ железе. Толщина навивки ленты — 20 мм, ширина ленты — 30 мм. Размеры окна 60 мм на 20 мм. Первичные обмотки намотаны проводом диаметром 0,17 мм, вторичные — 0,5 мм. Транформатор состоит из двух одинаковых катушек, порядок намотки на каждой катушке следующий: _______ каркас _______ калька _______ 250 вит Ø 0.17 _______ калька _______ 250 вит Ø 0.17 _______ бумага _______ 90 вит Ø 0.5 Секция А _______ бумага _______ 250 вит Ø 0.17 _______ калька _______ 250 вит Ø 0.17 _______ бумага _______ 45 вит 2 x Ø 0.5 (мотать в два провода) Секция Б _______ бумага _______ бумага _______ 250 вит Ø 0.17 _______ калька _______ 250 вит Ø 0.17 _______ бумага _______ 90 вит Ø 0.5 Секция В _______ бумага _______ 250 вит Ø 0.17 _______ калька _______ 250 вит Ø 0.17 _______ бумага _______ бумага _______ Картон с выводными ламелями _______ лакоткань Всего первичная обмотка получается 2×2000 витков. В качестве межобмоточной изоляции использовалась обычная упаковочная бумага. Она оказалась довольно плотной и жесткой. При работе на нагрузки 4 и 16 Ом используются секции А, В, а на 8 омную нагрузку секции А, В и Б Порядок соединений секций первичной и вторичной обмоток показан на следующем рисунке.
Соединение секций выходного трансформатора
Слева приведена схема соединений секций первичной обмотки, справа — вторичной для 8 омной нагрузки. Н1а, К1а — начало и конец первой секции первичной обмотки на одной катушке, Н1b, К1 b, — начало и конец первой секции первичной обмотки на второй катушке. Для вторичных обмоток — 1а и 3а соответсвенно секции А и В. А 2а — секция Б.
Как сделать своими руками
Особых сложностей и отличий в изготовлении согласующих трансформаторов нет. Технология сходна со сборкой понижающих устройств. Но необходимо соблюдать следующие рекомендации:
- Обмотки укладываются равномерно без повреждения изоляции.
- Пластины малогабаритных устройств не нуждаются в дополнительной изоляции, лакируют только детали наборных сердечников более мощных трансформаторов.
- При выборе типа сердечника необходимо обращать на технические характеристики трансформаторной стали или ферромагнитных колец.
Отметим, что самостоятельное изготовление устройств такого типа экономически нецелесообразно. Закупка отдельных комплектующих обойдется дороже. Согласующее устройство с требуемым коэффициентом трансформации по сопротивлению в заводском исполнении обойдется дешевле.
Блок питания усилителя
Блок питания тоже не сложный. Анодное напряжение выпрямляется с помощью моста и фильтруется RC-фильтром, состоящим из резисторов R101-R102 и конденсаторов C101-C107. Резистор R108 разряжает высоковольтные конденсаторы после выключения питания.
Резисторы R105, R104 симметрируют напряжение накала на землю, так что шум сети, слышимый в динамиках, должен быть минимален. Резистор R101 довольно сильно нагревается, поэтому для лучшего отвода тепла его можно разместить на небольшом радиаторе, либо два сразу подключить — последовательно или параллельно (путем выбора сопротивления отдельных резисторов соответственно). Этот источник питания обеспечивает питание одновременно обоих каналов УНЧ.
После включения усилитель должен прогреться несколько минут, чтобы стабилизировались токи протекающие через лампы. Резисторы R101 и R102 в блоке питания, а также R9 и R9A на лампах будут нагреваться до высокой температуры, это нормально. Однако если в воздухе есть запах выжженного лака и видим, что краска на одном из резисторов меняет цвет, значит у резистора слишком мало запаса. В этом случае его следует заменить на такой же по номиналу, но с большей мощностью. После более длительного периода работы снова проверяем напряжение питания и падение напряжения на катодных резисторах ламп. Производим коррекцию анодных токов лампы L2 (L2A).
↑ Схема лампового усилителя
В качестве основы была выбрана схема двухтактного усилителя на самых распространенных лампах — 6П14П. В качестве фазоинвертора — схема с дифкаскадом на 6Н23П, которые по мнению автора звучат лучше чем 6Н2П. Это решение навеяли комаровские «усилители с трансформаторами ТН». После выбора основных схемных решений встал вопрос: а что можно улучшить? Пришло на ум три улучшения.
↑ Улучшение фазоинвертора
Первое – это улучшение фазоинвертора. Поскольку фазоинверторы такого типа лучше работают либо с большими катодными сопротивлениями либо с генераторами стабильного тока, была выбрана схема с генератором тока. Для этого была добавлена еще одна лампа 6Н23П (по одному триоду в каждый канал) в качестве источника тока и добавлен еще один источник питания −100В.
↑ Кремневый стабилитрон в катоде
Вторым улучшением стала замена катодного сопротивления выходного каскада на кремневый стабилитрон. Это позволило отказаться от электролитического конденсатора в катодной цепи, так как его к тому-же рекомендуют ставить довольно качественный. Схема с фиксированным смещением не рассматривалась так как лампы 6П14П по отзывам его нелюбят, а EL84 у автора в наличии не имеется…
↑ Питание накалов ламп первых каскадов постоянным током
И, наконец, третьим улучшением стало питание накалов ламп первых каскадов постоянным током. Таким образом получилась вышеприведенная схема. Сопротивлением R7 производят балансировку фазоинвертора, а сопротивлением R3 устанавливают ток этого каскада. Более никаких регулировок не предусмотрено. Сопротивление обратной связи R9 в последствии увеличено со 100к до 300к. Это было сделано для уменьшения ООС и увеличении чувствительности усилителя. Стабилитроны D1, D2 расчитаны на ток 1А.
Особенности конструкции
Передача энергии между обмотками в трансформаторах осуществляется за счет воздействия создаваемого магнитного поля. В зависимости от типа согласующего устройства оно может иметь разную конструкцию:
- Устройства для работы с низкочастотным электрическим сигналом обычно наматывают на броневых или стержневых сердечниках из электротехнической стали. Именно такие устройства применяются в усилителях и звуковоспроизводящей аппаратуре. Габаритные размеры зависят от передаваемой мощности, но обычно они не отличаются большими значениями.
- Для высокочастотных согласующих трансформаторов чаще всего применяют тороидальные сердечники из ферромагнитных веществ. Они имеют форму кольца с прямоугольным сечением.
- Отдельные виды ВЧ согласующих устройств могут быть выполнены по принципу воздушных трансформаторов. Простейший пример — петля из коаксиального кабеля, которая устанавливалась при подключении антенны к основному проводу. Существует вариант и распечатанных непосредственно на плате маломощных трансформаторов согласующего типа.
Для обмоток применяют изолированный медный провод круглого сечения, диаметр которого подбирается на основании расчета. Допускается и намотка проводниками прямоугольной формы, но только при сечении более 5 мм2. В качестве дополнительной изоляции применяется нанесение 2 слоев специального лака.
Требования к трансформаторному изделию
Для того чтобы собрать выходной трансформатор своими руками – в первую очередь потребуется разобраться в следующих вопросах технического характера:
- По какой схеме будет включаться данный трансформатор.
- Какую звуковую мощность планируется получить на выходе усилителя с его помощью.
- Какими должны быть намоточные характеристики этого устройства.
Важно! Лишь при условии правильного выбора всех перечисленных выше параметров удастся сконструировать высококлассный усилитель с прекрасными характеристиками звучания во всем диапазоне частот. Рассмотрим каждое из условий получения качественного усиления более подробно
Рассмотрим каждое из условий получения качественного усиления более подробно.
