Системы капельного орошения - практический семинар - своими руками на даче - как посеять, сажать, ухаживать за растениями и цветами

1Описание и характеристики датчикавлажности и температуры HTU21D

Датчик HTU21D является цифровым датчиком для измерения температуры и влажности с подключением по интерфейсу I2C. Каждый датчик индивидуально калибруется и тестируется на заводе. Основные технические характеристики:

напряжение питания: 1,5…3,6 В;
ток потребления: &leq; 4 мА, в режиме ожидания – 0,08 мкА;
диапазон измерения влажности: 0…100%;
диапазон измерения температуры: -40…+125°C с точностью ±0,3°C;

Датчик измеряет температуру с разрешением 12…14 бит и влажность с разрешением 8…12 бит. Разрешение может быть изменено программно.

На самом деле HTU21D является представителем целого небольшого семейства датчиков температуры и влажности. Все они начинают свои названия с HTU2xx. В названии датчиков заложена следующая информация:

Число после «HTU2» показывает точность измерения влажности: «0» соответствует ±5%, «1» соответствует ±3%.
Буква после численного обозначения показывает тип датчика: D – цифровой (интерфейс I2C), P – аналоговый (PWM, ШИМ), S – сигма-дельта модуляция (SDM), преобразуемая в аналоговую.
Опциональное «F» в конце означает наличие специального фильтра, который защищает датчик от пыли и влаги.

Наименование семейства датчиков HTU2xx

Сенсор имеет миниатюрные размеры. Зачастую датчик можно приобрести в составе готового модуля, который подключается непосредственно к контроллеру (Arduino или другому). Одна из многочисленных разновидностей готового модуля с датчиком показана на фотографии.

Модуль с датчиком HTU21D

На данном модуле минимум радиодеталей: собственно, сам датчик HTU21D, два подтягивающих линии SCL и SDA резистора номиналом по 4,7 кОм, а также фильтрующий конденсатор по питанию.

По умолчанию подтягивающие резисторы не подключены. Чтобы их задействовать, необходимо запаять имеющуюся на модуле перемычку. В противном случае при подключении модуля в схеме необходимо предусмотреть внешние подтягивающие резисторы.

Flora Series

Компания GHE создала растворы TriPart Flora Series. Это комплекс удобрений на минеральной основе. TriPart применяют для гидропонных систем, для подкормок растений, которые выращивают на плодородной почве, для облагораживания грунта перед высадкой саженцев.

Комплекс состоит из 3 растворов: Grow, Micro и Series Bloom. Для выращивания культур рекомендован кокосовый субстрат. Это концентраты. Их используют согласно инструкции по определённым нормам.

TriPart Grow – содержит минеральные вещества, которые повышают способность корневой системы потреблять минеральные вещества. Большую часть удобрения составляет калий и фосфаты. Раствор используют в начальный вегетационный период, когда растение развивает корень.
Micro – концентрат содержит все необходимые микроэлементы, которые необходимы для нормального развития биологической единицы. Кроме комплекса NPK в нём имеется бор, магний, марганец, железо, цинк, медь, аминокислоты, витамины. Удобрение применяют во все периоды вегетации.
Bloom – в состав препарата входят минеральные вещества, которые необходимы растениям в период бутонизации, цветения и плодоношения. Его применяют для овощей на грунте, чтобы укрепить завязь, стимулировать формирование соцветий.

Гидропонисты всегда экспериментируют с концентратами TriPart, составляя питательные растворы. Для начального развития саженцев больше добавляют Grow.

Когда растение начинает формировать соцветия, увеличивают объём Bloom. Концентрат Micro является основой. Производители предлагают использовать удобрение GHE согласно схеме. Инструкция по применению идёт в комплекте. Выбирают р-р для определённой культуры и периода вегетации.

	До периода цветения (мл/5 л)
	TriPart Grow	TriPart Micro	TriPart Bloom
Огурцы	13	10	4,7
Томаты	9,5	13	6,2
Перец	11,5	13	5
Баклажаны	13	9,5	6,4
Травы (базилик, петрушка, салат)	19	8,5	6,4
Лук	6,2	8,5	3
	Период цветения, плодоношения
Огурцы	12,5	8,5	6,2
Томаты	9,5	12,5	7,7
Перец	12,5	12,5	6,2
Баклажаны	12,5	9,5	6,2
ЕС	0,80-1,30	1,4-1,80	не менее 1,9

Для раствора выдерживают нейтральную кислотную реакцию и оптимальную электропроводность. Перед использованием флаконы встряхивают. Используют дистиллированную воду температурой 20 0С. Удобрения между собой не соединяют. Концентраты поочерёдно вводят в жидкость.

Особенности питательной смеси

Если прочитать инструкцию по применению удобрения Мастер, то становится понятным, что это универсальная комплексная смесь, то есть содержит все макро и микроэлементы, которые использует растение в процессе роста и плодоношения.

Можно также заметить, что есть несколько видов данной смеси. Каждая предназначена либо для какого-то отдельного растения, либо рассчитана на применение в определенное время года.

Это правильный подход к земле, так как для весеннего периода характерно избыточное потребление азотных веществ. Культуры потребляют его, чтобы нарастить зеленую массу и укрепить иммунитет – у растений также есть иммунная система, и если она страдает, будут болезни и не будет урожая.

Летом нужен другой состав питательной смеси, где больше калия, так как он отвечает за цветение и плодоношение. Если кто-то из садоводов думает, что достаточно внести только дешевую калиевую селитру, то ошибается. Растения требуют правильного соотношения питательных веществ, чтобы плоды формировались красивыми, имели вкус и долго хранились.

Калий не усваивается, если вместе с ним не добавлять фосфаты. При этом в осеннее время калий и фосфор – основные питательные вещества, которые можно вносить. Попытка подкормить растения азотом осенью приводит к новой волне роста побегов и листьев. Если до наступления холодов ветки не успеют покрыться слоем коры – одревеснеть – они подмерзнут и погибнут.

Сколько проблем доставляют садоводам микроэлементы, знают только те люди, кто регулярно работает на земле и собирает урожай. Отсутствие какого-либо одного вещества в микродозах приводит к остановке роста или хлорозу. Определить же, какой именно элемент влияет на состояние растений, очень трудно. Иногда для этого требуется провести лабораторный аналих.

В помощью удобрения Мастер можно в несколько этапов восстановить баланс всех необходимых для урожайности компонентов почвы и забыть о проблемах.

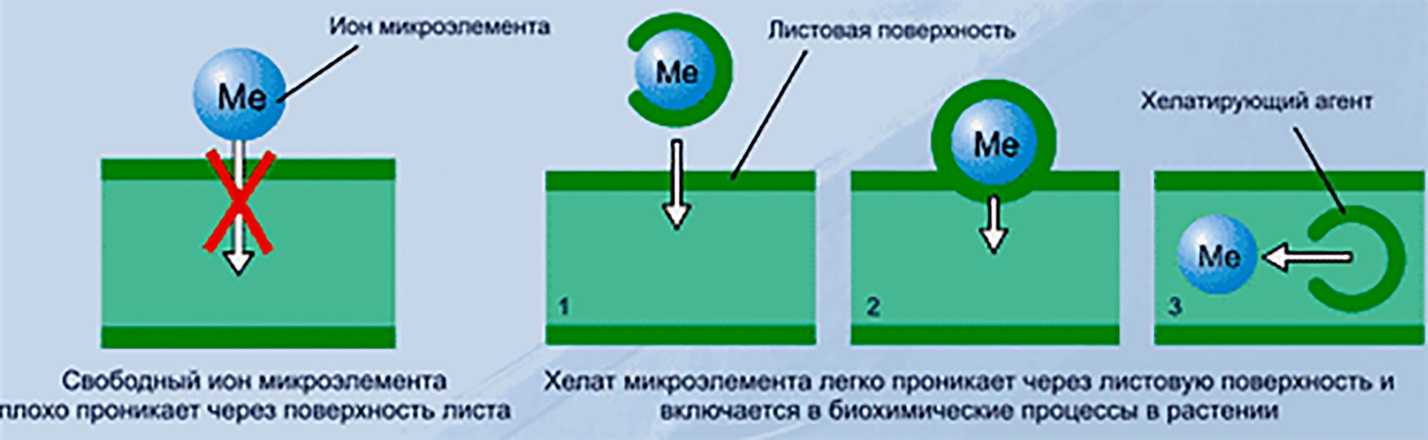

Польза хелатов и способ воздействия на растения

Комплексные удобрения сейчас выпускаются по большей части в хелатной форме. Для тех, кто не знает принцип действия таких смесей:

Они гораздо экономнее, так как растения полностью усваивают хелаты в кратчайшие сроки. Они не уходят с дождями вниз и не вступают в реакцию с грунтом.

Быстро воздействуют на состояние культур. Уже через день заметно, что растение оживает. Если весной ударили заморозки, лучший способ сохранить урожай – удобрение Мастер.

На одну подкормку уходит в несколько раз меньше вещества, так как оно по концентрации полезных компонентов превосходит обычные удобрения.

Причина того, что растения так любят хелаты кроется в самом принципе хелатирования. Микроэлементы и основные вещества NPK в процессе производства проходят специальную обработку органическими смесями. В результате растения воспринимают подкормку как органическую.

Известно, что органика является основой земледелия, так как регулирует процессы размножения бактерий, производящих гумус. Конечно, даже в комплексном удобрении Мастер органики не так много, как хотелось бы садоводам и ее все равно придется вносить рано или поздно, но пару сезонов можно обойтись Мастером и при этом получить хороший урожай. Например, если компост вовремя не созрел или навоз завезли свежий, который опасно вносить под молодые саженцы.

Технология ионитопоники: что это

Удобрение Цион производит белорусская компания Экохимпром. На российский рынок товар вышел в 2017 г. — под названием «Питательный субстрат для растений» его зарегистрировали в патентном реестре РФ. На сайте бренда историю его создания связывают с космической программой 60-х и изучением возможности выращивания культур на Марсе. В это время родилась технология ионитопоники, которая стала ключевой для будущего удобрения. Ее авторство принадлежит Владимиру Солдатову и другим ученым Института физико-органической химии НАН Беларуси. Сам Цион разработали гораздо позднее.

Производитель утверждает: Zion не является минеральным удобрением. Смесь содержит молекулярные компоненты всех необходимых растениям элементов. Она может целиком заменить почву для любого растения. Концентрация питательных элементов в удобрении в 60 раз выше, чем в самом плодородном грунте.

Состав смеси ее этикетка или описание с официального сайта не раскрывают. Указано, что субстрат приготовлен на основе синтезированных полимеров. Этим объясняется его рыхлая, сыпучая структура. А полезные компоненты в удобрении получены из природных цеолитов.

Преимущества фертигации

Данный способ внесения удобрений носит название фертигации. Изобретен он практически полстолетия назад и до сих пор считается самым лучшим. Традиционные подкормки хотя и царствуют до сих пор на участках дачников, но все равно уступают фертигации по всем параметрам. Во-первых, из-за неравномерного распространения в поверхности почвы удобрений, очень легко обжечь нежные корни растения. Во-вторых, расход минеральных составов большой, но продуктивность от этого не вырастает. Да и некоторые растения недополучают нужных им составов, из-за чего плохо растут.

А вот при помощи фертигации удобрения к корневой системе доставляются в растворенном виде, и хорошо усваивается культурами вместе с влагой. Трудоемкость процесса снижена, удобрения сэкономлены и при этом получен отличный урожай – это главное преимущество подкормок посредством капельной системы.

Как подключить DHT11 к Ардуино Уно

Для этого занятия потребуется:

Arduino Uno / Arduino Nano / Arduino Mega;
модуль DHT11 / DHT22 Ардуино;
макетная плата;
2 светодиода и 2 резистора на 220 Ом;
провода «папа-папа» и «папа-мама».

На этом занятии мы приведем для примера два скетча. Первый скетч будет отсылать данные с модуля DHT11 на последовательный монитор порта компьютера. Во втором скетче мы будем использовать вывод данных на жк дисплей — LCD 1602 модуль. LCD модуль можно будет использовать в дальнейшем в любом автономном устройстве, например, при конструировании «Домашней метеостанции» или «Умной теплицы».

Схема подключения модуля DHT11 к плате Ардуино Уно

Скетч. Ардуино датчик температуры и влажности DHT11

#include <DHT.h>      // подключаем библиотеку для датчика
DHT dht(2, DHT11);  // сообщаем на каком порту будет датчик

void setup() {
   dht.begin();                // запускаем датчик DHT11
   Serial.begin(9600);   // подключаем монитор порта
}

void loop() {
   // считываем температуру (t) и влажность (h)
   float h = dht.readHumidity();
   float t = dht.readTemperature();

   // выводим температуру (t) и влажность (h) на монитор порта
   Serial.print("Humidity: ");
   Serial.println(h);
   Serial.print("Temperature: ");
   Serial.println(t);
}

Пояснения к коду:

переменные «h» и «t» являются типом данных float, которая служит для хранения чисел с десятичным разделителем (вре11 подключение к ардуино);
команда выводит информацию на порт без переноса строки, команда выводит информацию на порт с переносом строки.

Схема подключения DHT11 и LCD 1602 к Ардуино

Скетч. Подключение к Ардуино DHT11 и вывод на LCD 1602 i2c

#include <Wire.h>                       // библиотека для протокола I2C
#include <LiquidCrystal_I2C.h> // подключаем библиотеку для LCD 1602
#include <DHT.h>                         // подключаем библиотеку для датчика

LiquidCrystal_I2C LCD(0x27,16,2);  // присваиваем имя LCD для дисплея
DHT dht(2, DHT11);                          // сообщаем на каком порту будет датчик

void setup() {
   LCD.init();            // инициализация LCD дисплея
   LCD.backlight();  // включение подсветки дисплея
   dht.begin();         // запускаем датчик DHT11
}

void loop() {
   // считываем температуру (t) и влажность (h)
   float h = dht.readHumidity();
   float t = dht.readTemperature();

   // выводим температуру (t) и влажность (h) на жк дисплей
   LCD.setCursor(0,0);
   LCD.print("Humidity: ");
   LCD.print(h);

   LCD.setCursor(0,1);
   LCD.print("Temperature: ");
   LCD.print(t);

   delay(1000);
   LCD.clear();
}

Пояснения к коду:

для подключения датчика к микроконтроллеру можно использовать любой пин общего назначения, указав его в скетче;
команда в программе очищает экран дисплея от надписей для вывода новых значений с сенсора температуры DHT11 Arduino.

Внутрипочвенное орошение

Влага к растениям добирается по трубам-увлажнителям, которые уложены на глубине около 0,5 м. Перспективный способ, особенно для теплиц, парников. Благодаря ему механизируются сельскохозяйственные работы, верхние слои почвы поддерживаются в рыхлом состоянии. Даже с условием загущения посевов, поливные нормы можно снизить. Внос питательных веществ сочетают с поливом. Увлажнение внутрипочвенным способом иногда объединяют с прогревом зоны корней теплыми сбросными водами.

Как и у капельного полива, внутрипочвенное орошение имеет недостатки: снижается качество действия на суглинках (плохая проводимость), зависимость от чистой воды, сразу требуются крупные капитальные вложения.

Сборка датчика влажности собственными руками

Конструкция датчика планирует следующим образом:

Главная часть – два электрода, диаметр которых образовывает 3-4 мм, они прикрепляются к основанию, изготовленному из текстолита либо другого материала, защищенного от коррозии.
На одном финише электродов необходимо нарезать резьбу, иначе они делаются заостренными для более эргономичного погружения в грунт.
В пластине из текстолита просверливаются отверстия, в каковые вкручиваются электроды, их необходимо закрепить гайками с шайбами.
Под шайбы необходимо завести исходящие провода, по окончании чего электроды изолируются. Протяженность электродов, каковые будут погружаться в грунт, образовывает около 4-10 см. в зависимости от применяемой емкости либо открытой грядки.
Для работы датчика потребуется источник тока силой 35 мА, совокупность требует напряжения 5В. В зависимости от количества жидкости в земле диапазон возвращаемого сигнала составит 0-4,2 В. Утраты на сопротивление покажут количество воды в грунте.
Подключение датчика влажности земли проводится через 3 провода к процессору, для данной цели возможно купить, к примеру, Arduino. Контроллер разрешит соединить совокупность с зуммером для подачи звукового сигнала при чрезмерном уменьшении влажности земли, либо к светодиоду, яркость освещения будет изменяться при трансформациях в работе датчика.

Такое самодельное устройство может стать частью автополива в совокупности Умный дом, к примеру, с применением Ethernet-контроллера MegD-328. Веб-интерфейс показывает уровень влажности в 10-битной совокупности: диапазон от 0 до 300 показывает, что почва совсем сухая, 300-700 – в земле хватает влаги, более 700 – почва мокрая, и полив не нужно.

Конструкция, складывающаяся из контроллера, реле и элемента питания убирается в любой подходящий корпус, для которого возможно приспособить любую пластиковую коробочку.

Дома применение для того чтобы датчика влажности будет весьма несложным и вместе с тем надежным.

Устройство DTH11 Ардуино: распиновка, datasheet

На занятии мы будем использовать датчик DHT11 или DHT22, смонтированный на плате. DHT11 — это цифровой датчик, состоящий из термистора и емкостного датчика влажности. Наряду с невысокой стоимостью DHT11 имеет следующие характеристики: питание осуществляется от 3,5-5V, определение температуры от 0 до 50 градусов с точностью 2 град, определение влажности от 20% до 95% с 5% точностью.

Arduino dht11 распиновка (datasheet на русском)

Модуль DHT11 оборудован трех пиновым разъемом и подключается по схеме:

G — Подключается к выводу GNDV — Подключается к выводу +5VS — Подключается к цифровому выводу ( Pin2 )

Термистор — это термический резистор, сопротивление которого изменяется с температурой, т.е. увеличение температуры приводит к падению его сопротивления. По сути термистор — это термометр сопротивления, изготовленный на основе смешанных оксидов переходных металлов. Относится к измерительной технике и может быть использован для автоматического измерения температуры в различных средах.

Емкостной датчик влажности — это конденсатор с переменной емкостью, который содержит токопроводящие обкладки из медной фольги на текстолите. Этот конденсатор заключен в герметичный чехол, поверх которого расположен влагопоглощающий слой. При попадании частиц воды на этот слой, меняется его диэлектрическая проницаемость, что приводит к изменению емкости конденсатора.

Особенности системы удобрений в севооборотах при орошении

При орошении важно обеспечить минеральными удобрениями сельскохозяйственные культуры с учетом их оптимальной потребности. Здесь система удобрения строится с учетом специализации севооборота, гранулометрического состава почв, обеспеченности их питательными элементами, уровня грунтовых вод, режима увлажнения

При этом используются такие способы и сроки внесения, которые позволяют повысить коэффициент использования питательных веществ растениями и предотвратить их потерю в окружающую среду.

На всех почвах при орошении растения больше всего нуждаются в азоте. Внесение азотного удобрения (на фоне Р или РК) повышает урожай зерна озимой и яровой пшеницы и зеленой массы кукурузы в 1,5–2 раза. Эффективность фосфорных удобрений значительно ниже, чем азотных, и проявляется главным образом при их совместном внесении. Прибавка урожая зерновых и кормовых

культур от фосфорных удобрений на орошаемых почвах обычно 20– 30 %, в зависимости от обеспеченности почв фосфором. Калийные удобрения на орошаемых землях малоэффективны при их внесении под пшеницу, кукурузу и люцерну. В последние годы заметно возрастает эффективность калийных удобрений.

Проблема азота решается комплексно: за счет применения минеральных удобрений, навоза и других органических удобрений и расширения посевов люцерны на орошаемых землях. Дефицит же фосфора в основном покрывается применением минеральных фосфорных удобрений. На каждый гектар орошаемой пашни минеральные удобрения необходимо вносить по полной потребности. При высоком уровне агротехники в условиях орошения отмечается наибольшая окупаемость удобрений, что существенно укрепляет экономику хозяйства.

В условиях орошения большое значение имеют сроки внесения удобрений. Фосфорные и калийные удобрения под все культуры севооборота вносят осенью под основную обработку почвы. Азотные удобрения на суглинистых и глинистых почвах с глубоким залеганием грунтовых вод можно вносить как с осени под вспашку, так и весной под культивацию. На песчаных и супесчаных хорошо дренированных почвах азотные удобрения нужно применять весной незадолго до посева, чтобы не допустить потерь азота за счет вымывания

При этом важно правильно подобрать формы азотных удобрений. Лучшими в условиях орошения являются мочевина, сульфат аммония, азот в составе карбофосок, так как нитратные формы азота в значительной мере мигрируют по профилю почвы и теряются

Во время вегетации растений проводят подкормку азотными удобрениями посевов озимой пшеницы (поздно осенью или рано весной поверхностно), кукурузы (в фазе 4–5-го листа культиваторамирастениепитателями), люцерну подкармливают фосфорными удобрениями (рано весной поверхностно). Для повышения качества зерна яровой и озимой пшеницы наиболее эффективны подкормки азотными удобрениями (мочевиной и аммиачной селитрой) в период колошения-конца цветения.

Датчик влажности почвы применяемые в теплице.

Датчик влажности почвы представляет собой систему из двух сварочных электродов диаметром 3…4 мм из нержавеющей стали, укрепленных на основании из изолированного материала — гетинакса или текстолита толщиной 4…6 мм.

С электродов сбивается обмазка и голый провод зачищается мелкозернистой наждачной бумагой. С одного конца на электродах нарезается резьба на длину 8… 10 мм. Другие концы с помощью заточного устройства стачиваются на конус для легкого входа в почву.

На гетинаксовой (текстолитовой) пластине с размерами 20×50 мм сверлятся отверстия и нарезается резьба, в отверстия вворачиваются электроды и контрятся гайками с шайбами.

Под шайбы подкладываются отводящие провода в экране. Электроды туго обматываются виниловой изоляционной лентой, начиная от гетинаксовой планки и не доходя 10… 15 см от заостренных концов, в два захода — вверх и вниз.

Вместо гетинаксовой планки можно использовать сетевые вилки от бытовых приборов ранних выпусков. Собственно вилки выворачиваются из запрессованных в пластмассу маток и на их место вворачиваются электроды.

Датчик влажности почвы можно изготовить и из двух полосок нержавеющей стали толщиной 2 мм, шириной 10…12 мм и длиной 22…25 см.

Крепление полосок — с помощью винтов *МЗ с шайбами в брусочке из изоляционного материала. В торцовых сторонах брусочка сверлятся отверстия диаметром 2,5 мм на глубину 10 мм по два отверстия с каждой стороны.

Электроды крепятся винтами с наружных сторон брусочка. Размеры брусочка. — 20x30x50 мм. Отводящие провода крепятся под шайбы винтов. Полоски также необходимо обернуть виниловой лентой.

Датчики влажности воздуха для теплицы.

Датчики влажности воздуха строятся по несколько иной схеме.

На проводящее основание с большим сопротивлением наносится вещество, обладающее высокой гигроскопичностью, т. е. свойством активно поглощать влагу, — поваренная соль, гипс, хлористый литий.

При повышении влажности воздуха сопротивление влагопоглотителя снижается и суммарное сопротивление подложки и покрытия уменьшается.

Если последовательно с таким датчиком включить резистор и пропустить слабый ток, то на датчике (или на резисторе) будет изменяться падение напряжения за счет изменения тока в цепи.

Датчик влажности воздуха может быть построен и по другой схеме — на изолятор (шелковый шнур, гетинакс) наносится слой влагопоглотителя (в основном, поваренная соль или хлористый литий), и также пропускается слабый ток последовательно с резистором.

В данном случае при изменении содержания влаги в воздухе изменяется абсолютное сопротивление влагопоглотителя.

Однако всем описанным и другим датчикам влажности воздуха присущ весьма серьезный недостаток — высокая инерционность из-за большого количества влагопоглотителя, достигающая десятков минут и даже часов.

Это значит, что при снижении уровня влажности ниже нормы включается система, но распыление воды для увлажнения воздуха до нормы приведет к сильному переувлажнению.

Такое состояние будет сохраняться в течение часов, что приведет к болезням или даже гибели таких растений, как помидоры, баклажаны, перец, которые для своего нормального роста и плодоношения требуют низкой влажности воздуха (30…50%).

Чтобы избежать подобных ситуаций, были разработаны специальные датчики влажности воздуха на основе высокоомных резисторов МЛТ-2,0 с минимальным количеством влагопоглотителя.

С резисторов с помощью растворителя удаляется влагозащитная краска. Остатки краски аккуратно удаляются остро заточенной щепкрй — металл применять нельзя, так как легко можно повредить токопроводящую поверхность.

На очищенную и обезжиренную поверхность между отводящими ламелями наносится влагопоглотитель — насыщенный раствор поваренной соли или гипса.

Солевой раствор на токопроводящую поверхность резистора наносится мягкой кисточкой, гипс — остро заточенной спичкой в виде продольных черточек.

Влагопоглотитель необходимо просушить под лампой. Номинал резистора для датчика с солевым покрытием — 130…150 кОм, для гипсового — 430…470 кОм.

Для меньших значений влажности, например в помидорной теплице, используется датчик с солевым покрытием, для огуречной теплицы — с гипсовым.

Датчик температуры и влажности DHT11

Существует семейство датчиков влажности и температуры DHT (DHT11, DHT22 и др.), которые используются для построения домашней метеостанции. Одновременно измерять температуру и относительную влажность выглядит оправданным, поскольку второе напрямую зависит от первого. Так, повышение температуры батарей центрального отопления приводит к уменьшению относительной влажности воздуха.

Считается, что оптимальное значение влажности около 50% — именно при такой влажности растения, люди и животные чувствуют себя комфортно.

Датчик температуры и влажности DHT11 является дешёвым датчиком, который удобно использовать в домашних условиях в учебных целях. Он не обеспечивает точные показания и имеет ограниченный диапазон измерений. Но тем не менее, он очень популярен из-за своей простоты. Существуют более дорогие аналоги, в частности его старший брат DHT22.

Датчики DHT состоят из двух основных частей: ёмкостный датчик влажности и термистор. Также в корпусе установлен простенький чип для преобразования аналогового сигнала в цифровой. Считывать цифровой сигнал на выходе достаточно просто, можно использовать любой контроллер, не только Arduino.

Технические характеристики

Питание от 3 до 5В
Максимально потребляемый ток — 2.5мА при преобразовании (при запросе данных)
Рассчитан на измерение уровня влажности в диапазоне от 20% до 80%. Точность измерений в диапазоне 5%
Измеряет температуру в диапазоне от 0 до +50 градусов с точностью ±2°C
Частота измерений не более 1 Гц (одно измерение в секунду)
Размер корпуса: 15.5 мм x 12 мм x 5.5 мм

Сам датчик представляет собой синий прямоугольник с решёткой. Имеет четыре ножки, одна из которых (третья) не используется. Ножки имеют стандартное расстояние между собой и прибор легко устанавливается на макетную плату.

VCC — Питание от 3 до 5 В
DATA (OUT) — Вывод данных
NC — Не подключается
GND — Земля

При подключении используйте подтягивающий резистор к VCC и рекомендуется конденсатор (фильтр по питанию между VCC и GND).

Модуль датчика температуры KY-013

Датчик является аналоговым, но использовать его нужно не для измерения конкретных температур, а для слежения за превышением пороговых значений. В модуле используется PTC-термисторы — при повышении температуры растёт и сопротивление.

При работе с датчиком пробуйте менять местами землю и питание, часто маркировка ошибочна.

В целом использовать аналоговый датчик температуры KY-013 как термометр проблематично. Больше подходит для случаев, когда нужно включить прибор при определённой температуре и выключить при другой. Сначала нужно выяснить какое напряжение подаётся на аналоговый вход при нужной вам температуре, а затем написать код на основе полученных значений.

Обязательная водоподготовка

Эксперты напоминают, что для получения ожидаемых результатов нужно позаботиться не только о правильном выборе удобрения, но и о качестве воды, которая будет использоваться для растворения химикатов.

Проблемы, которые возникают из-за некачественной воды — засор системы полива, формирование накипи в узлах, попадание в грунт патогенных микроорганизмов, в бочках — выпадение осадка. Чтобы снизить риски, используют фильтры от механических примесей и соблюдают рекомендованную температуру воды (от 20 до 30 ºС). Хорошо, если вода не слишком жесткая, pH должен быть в пределах 5,5–6,5.

Водорастворимые удобрения хорошо дополняют собой основное питание сельскохозяйственных культур, обеспечивая растения необходимыми полезными элементами, что благотворно сказывается на всех параметрах урожая.

Мелкодисперсное орошение

Наиболее эффективно на землях с уклонами, сложным рельефом. Дисперсная установка для полива полей образует мелкие капли, что позволяет повысить влажность воздуха, снизить его температуру. В приземном слое применение мелкодисперсного орошения улучшает микроклимат, систему питания выращиваемых культур. С помощью этого средства возможна борьба с болезнями и вредителями, рациональное внесение микро- и макроэлементов, проводится защита растений от заморозков.

Целесообразность метода диктуется условиями климата и местности, потребностями и условиями возделывания сельхозкультур.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ДОЖДЕВАЛЬНЫХ МАШИН

Как утверждают специалисты, орошение методом дождевания является лучшим способом полива различных сельскохозяйственных культур, так как полностью имитирует и заменяет природные явления поступления влаги к корневой системе растений. Дождевание — это способ полива с/х культур, который заключается в разбрызгивании капель воды над поверхностью почвы, то есть создание искусственного дождя.

Если сравнивать полив дождеванием с другими способами орошения, то можно выделить следующие его преимущества:

Дождевание увеличивает влажность не только почвы, но и приземного слоя воздуха, тем самым понижая их температуру, что уменьшает потери влаги при испарении с поверхности почвы.
При таком виде полива вода очищает листья растений от грязи и пыли, тем самым усиливая дыхание и поглощение углекислого газа, что усиливает развитие растений, накопление органического вещества и , как следствие, приводит к росту урожайности.
Широкий предел регулировки поливной нормы: от минимальной освежительной до максимальной влагозарядковой и разнообразие видов полива: вегетационный, провокационный, подкормочный, утеплительный, увлажнительный и другие.
Возможность внесения подкормок удобрениями, пестицидов и других химических препаратов вместе с поливной водой.
Может применяться при орошении практически всех видов с/х культур независимо от фазы вегетации: овощных, технических, пропашных, зерновых, кормовых, декоративных, в садах и виноградниках, а также на зеленых насаждениях и спортивных площадках.

Современные дождевальные машины барабанного типа ORMA , непрерывно совершенствующиеся в соответствии с самыми последними технологиями, синтезируют в себе все наилучшие характеристики для орошения методом дождевания.

Мобильность данных оросительных машин гарантирует быстрое и легкое передвижение и многоцелевое использование с наилучшими результатами, получаемыми за счет экономии рабочей силы, воды и энергии. Это позволяет эффективно использовать такие машины на различных даже значительно удаленных друг от друга участках, а также на полях неправильной формы со сложным рельефом.

Другим немаловажным фактором является особая прочность структуры поливных машин, которая позволяет эксплуатировать их более 15 лет при минимальном техническом обслуживании.

Не существует другой, более экономически выгодной системы полива, чем орошение с использованием дождевальных установок, из расчета затрат на орошаемую площадь за год. Эта величина складывается из стоимости оросительной машины, распределенный на весь срок ее службы, затрат на ее эксплуатацию, стоимости рабочей силы, необходимой для обслуживания системы. Подробный анализ затрат на различные виды орошения во всем мире показывает, что наиболее выгодно использование дождевальных машин барабанного типа.

Кроме этого, при качественном и эффективном поливе, который гарантируют дождевальные машины барабанного типа, можно получить урожайность выше в 2-4 раза, в зависимости от вида культуры. Это позволяет окупить затраты на покупку, которые практически полностью являются единовременными и не требуют их частичного повторения каждый сезон, этого оборудования в среднем за 1-2 года.

Что нас ждет впереди?

Гидропоника и аэро-гидропоника уже основательно закрепились в тепличном бизнесе, в т.ч. и в России. Но огромная сфера для гидропоники и аэропоники – декоративное озеленение, пока что у нас не задействована. В то время, как за границей иногда можно встретить очень красивые решения в декорировании торговых залов, кафе, домов отдыха, парков и пр.

Особенно перспективными гидропоника, да и аэропоника, могли бы стать в Крыму.

Ведь здесь вода – очень ограниченный ресурс. Именно недостаток воды не позволяет в центральных районах Крыма получать высокие урожаи. А ведь теплый климат, отсутствие очень низких температур, позволили бы получать урожай с ряда культур в теплицах круглый год! В том числе, урожай клубники, которая пользуется огромным спросом на материке в зимние месяцы.

Очень серьезным препятствием для развития этого вида фермерства является очень высокая стоимость на старте

. Оборудование для автоматизации процессов стоит очень дорого. В то же время, последние годы наблюдается тенденция снижения стоимости готовых комплектов оборудования для гидропоники и аэропоники. Что связано с расширяющимся предложением, развитием технологий и увеличением спроса на него, что позволяет масштабировать производство.

Видео об особеностях, преимуществах и недостатках гидропоники и аэропоники:

Расчет внесения удобрений капельным способом

Примерные дозы удобрений под овощные культуры в зависимости от планируемого урожая и агрохимических показателей почвы.

В условиях капельного орошения необходимо учитывать специфику питательного режима. В овощном севообороте эффективной является комбинация минеральных удобрений с органическими. Необходимо учитывать, что органические удобрения являются не только источником элементов питания, но и необходимы для поддержания благоприятной структуры почвы.

Органические удобрения в норме 150-250 кг на 100 м² вносятся под овощные культуры, которые наилучшим образом на них реагируют: лук репчатый, огурец, раннеспелая белокочанная и цветная капуста, баклажан, перец.

При выращивании корнеплодных овощных культур: свеклы, моркови, пастернака – органические удобрения в количестве 250-300 кг на 100 м² необходимо вносить под предшественника. Внесение непосредственно под эти культуры может привести к образованию большого количества разветвленных нестандартных корнеплодов.

Классическая система удобрения овощных культур предполагает внесение минеральных удобрений в три этапа:

до высадки (посева);
одновременно с посадкой (высевом);
на протяжении вегетационного периода.

Под вспашку или перекопку вносят 10-25% расчетного количества азотных удобрений, 25-50% – калийных и 40-60% – фосфорных.

Сроки и нормы подачи удобрений в систему орошения устанавливаются с учетом биологических особенностей культуры, фазы развития и почвенных условий. При внесении удобрений с поливной водой допустимая концентрация элементов питания не должна превышать для фосфорных удобрений – 2%, азотных – 0,5%, калийных – 3%. В сложных растворах содержание питательных элементов – не более 1%.
