Как лучше рассчитать фазоинвертор для акустической системы

Показатель Vas

Этот параметр для динамиков может измеряться по двум методикам:

  • добавочной массы;
  • добавочного объема.

В первом случае измерения делают с использованием каких-либо грузиков (10 грамм на каждый дюйм диаметра диффузора). Это могут быть, к примеру, гирьки от аптечных весов или старые монеты, номинал которых соответствует их весу. Такими предметами нагружают диффузор и измеряются его частоту. Далее производят необходимые расчеты по формулам.

При использовании метода добавочного объема звукоизлучатель герметично закрепляют в специальном измерительном ящике магнитом наружу. Далее измеряют резонансную частоту и вычисляют электрическую и механическую добротность динамика, а также полную. Затем с учетом полученных данных по формуле определяют Vas.

Считается, что чем меньше Vas при прочих равных величинах, тем более компактное оформление можно использовать для динамика. Обычно небольшие значения этого параметра при той же резонансной частоте являются результатом сочетания тяжелой подвижной системы и жесткого подвеса.

Расчёт низкочастотного туннеля

Существует несколько способов для проведения вычислений размеров ФИ. Наиболее популярным является расчёт фазоинвертора онлайн или с использованием специализированных программ. Такие способы обычно требуют знаний множества параметров используемых динамиков. Существуют варианты и проще, но с большим расхождением конечного результата с реальным значением. Хотя в любом случае после расчёта и изготовления приходится проводить настройку.

Простая формула для вычисления

Метод вычисления заключается в использовании несложных формул и происходит методом подбора данных, когда за основу используется желаемая длина ФИ канала.

F = (C/2 π) * K, где:

При этом коэффициент K равен квадратному корню отношения S/LV, где:

  • S — площадь отверстия;
  • L — длина канала;
  • V — объем колонки.

В качестве единиц измерения везде используются метры, а для частоты — герцы. При определении значений объёма считается, что лучше выбрать узкий фазоинвертор, но такой подход неверен, ведь при этом в нём возрастает скорость движения воздуха, а это вносит искажения в звучание. Проектирование широкого и длинного ФИ также лишено смысла, ведь длина фазоинвертора не должна превышать длину волны в момент наступления резонанса. Выполнение этого правила помогает избавиться от стоячих волн.

Использование специализированных программ

Вырезанная из ватмана полоска, ширина которой совпадает с длиной трубки, в несколько витков наматывается на поверхность газетной бумаги. При этом перед каждым витком наносится эпоксидный клей. Его получают путём смешивания смолы и отвердителя согласно инструкции. После того как выполнены все витки, изделие обтягивается по кругу нитью для придания жёсткости и ставится на просушку.

Через сутки основание извлекается. В случае возникновения трудностей его можно поломать изнутри и достать частями. Изготовленный канал такого вида имеет хорошую прочность и легко подвергается дополнительной обработке. Далее полученная трубка устанавливается в отверстие колонки, но не до конца и начинается прослушивание звука. В заводских условиях используется специальный прибор. Такое устройство работает на основе мультивибратора, который настраивается на резонансную частоту динамической головки. После подключения динамика запускается генератор и длина трубы регулируется по максимуму колебанию в ней воздуха.

Аналогично можно провести настройку и самостоятельно. Для этого на вход подаётся сигнал низкой частоты. Трубка выдвигается вперёд или погружается внутрь ящика, а после оценивается объём выходящего воздуха. Установив положение максимального его выхода, излишки трубы удаляют снаружи, а сам порт герметизируют. При желании для придания конструкции оконченного вида выполняется раскрыв трубы, но можно обойтись и без этого.

Существует множество программ, полезных для разработки и создания автомобильной акустики. Большая часть из относится к расчету низкочастотных громкоговорителей (сабвуферов), потому что остальное, на сегодня, расчету на поддается.
Броненосцы сабвуферного программного обеспечения — LEAP/LMS фирмы Linear X и TermPro одноименной компании Вейна Харриса стоят немеряных денег.
Другие коммерческие продукты стоят денег мерянных, но тоже немалых (ну, так, долларов по 100 — 150 за пакет). Это вполне подходит для профессиональных установочных фирм, но многовато для любителя, который, может, один-единственный сабвуфер собирается рассчитать. К счастью, есть и shareware, и совсем бесплатные вещи. Они разнятся по интерфейсу и удобству пользования, но, в сущности, базируются на одной и той же модели Тилля-Смолла, поэтому и результаты дадут сходные.
Программы, которые я нашел наиболее подходящими на основе личного опыта пользования, помещены в эту библиотеку. Я снабдил их кратким описанием, чтобы легче было ориентироваться.
В практике работы возникает также надобность в расчете пассивных кроссоверов и входящих в них индуктивностей. Две приводимые программы — безусловно лучшие в этом жанре.

Программа для расчета сабвуферов Blaubox

Какие материалы нам потребуются для сборки сабвуфера?

Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Читать также: Ниссан альмера 2021 разболтовка колес

Вырезаем щель фазоинвертора и отверстие для динамика

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

[Q] Какой вид аппроксимации выбрать для фазоинвертора?

Итак перед постройкой простого фазоинвертора нужно знать объем ящика и частоту настройки фазоинвертора(трубы, отверстия, пассивного радиатора). Если в качестве критерия выбрать наиболее гладкую АЧХ( а это не единственно возможный критерий), то получится следующая табличка

А) Qts < 0,3 — наиболее гладкой будет кривая квазитретьего порядка. Фазоинвертор настраивается на 40-80% выше частоты резонанса.

Б) Qts = 0,4— лучше описывается баттервортовскими кривыми. Фазоинвертор настраивается на частоту резонанса.

В) Qts> 0,5 — придется допустить волны на АЧХ, по Чебышеву. Фазоинвертор настраивается ниже частоты резонанса.

Кроме того в этих случаях будет и различный объем корпуса.. Для того, чтобы найти точные частоты настройки, надо взять исходные формулы, достаточно громоздкие для того, чтобы приводить их здесь. Поэтому отсылаю интересующихся в АудиоМагазин за 1999 год, после этого ликбеза там уже можно будет разобраться, или в книги Алдошиной. И даже статьи Эфрусси в Радио за 69 год сгодятся.

О чем нужно знать

Измерить параметры ТС, включая добротность, правильно при конструировании акустических систем очень важно. Чтобы избежать больших погрешностей, перед выполнением измерений динамик обязательно нужно «размять»

Дело в том, что у новых или не эксплуатировавшихся некоторое время устройств подобного типа параметры ТС могут значительно отличаться от показателей, использовавшихся до начала расчетов оборудования.

«Разминать» динамики перед измерениями можно, к примеру, синусоидальными сигналами, просто музыкой, белым и розовым шумом, тестовыми дисками. Длиться при этом процедура подобной подготовки устройства должна, по мнению специалистов, в течение минимум суток.

Расчет размера корпуса

Когда известен объем корпуса, то форма этого корпуса на звучание не влияет. Существуют различные программы для расчета короба для сабвуфера (программа для расчета корпуса сабвуфера– «JBL SpeakerShop» или «Winisd beta». ), но можно просто расчет произвести, самостоятельно зная, что объем равен V=h x L x A (где h это высота, L -длина, А — ширина).

Для примера, как рассчитать короб для сабвуфера, если для 12 дюймового сабвуфера (305 мм), рекомендуемый объем 45 л. Измеренная допустимая высота для корпуса в автомобиле, 340 мм (h=340 мм), длина 680 мм (L=680 мм), рассчитаем ширину. А=V/Lxh

Читать также: Eddb eddc eddd eddf

Допустимая высота (h) для места в автомобиле h=340 мм=34 см=0,34 м, а допустимая длина L=680 мм=68 см=0,68м. 1 литр = 1•10−3 м³ 1 л = 0.001 м³ тогда V= 45 л = 0,045 м³.

Не забудьте, что есть внутренний и внешний объем, поэтому учитывать необходимо толщину материала, из которого делают сабвуферный короб. Если короб делают из МДФ с толщиной в 2 мм (0,02м), тогда уменьшаем измеренные величины высоты и длины на толщину МДФ с обеих сторон и рассчитываем внутренний объем.h = 0,34м -0,02 х 2= 0,3м; L = 0,68м – 0,04м = 0,64м.

Кроме этого необходимо учесть при расчете и объем используемых при изготовлении корпуса внутренних распорок. Предположим в качестве распорок используем брус с толщиной 3 см на 3см, тогда получится 4 бруска с длиной 0,64м (длина L =0,64м) и 4 бруска с длиной 0,24м (длина получившееся из высоты «h» уменьшенной на 3 см с обеих сторон 0,3 – 0,03 х 2 = 0,24). Пока учитывать внутренние распорки по бокам не будем. Объем, который будет у распорок в этом случае — V=(0,03 x 0,03 x 0,64) x 4 +(0,03 x 0,03 x0,24) x4=0,003168 м³. Тогда увеличиваем объем короба на объем распорок. V= 0,048168 м³ А = V/L x h = 0, 048168м³ /0,3м x 0,64 = 0,2509м. Если объём увеличить и на объем распорок боковых тогда, А=0,255 м. Хотим сделать сабвуферный корпус с чуть наклоненной передней стенкой, в этом случае длины боковых стенок изменятся: если, А=0,255 м, тогда А= а + b / 2= 0,33 + 0,18 /2=0,255 , то есть уменьшите величину длины «b» на величину на которую увеличите величину «а».

Если необходимо рассчитать объем короба для сабвуфера сложной формы! То вы можете обратится в нашу Автостудию, для расчета и изготовления корпуса.

к примеру, корпус сабвуфера устанавливается в нишу крыла, и будет иметь сложную геометрическую форму, повторяя геометрию ниши, при этом задняя часть корпуса сабвуфера имеет разные формы.В этом случае придётся рассчитывать корпус сабвуфера по частям, считая отдельно объемы «1» и «2» частей.

Расчет короба для сабвуфера

Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.

Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.

PSU Designer

Очень полезная программа. С ее помощью легко рассчитываются любые источники питания — мостовые, одно- и двухполупериодные, на кенотронах и диодах, с L и C-фильтром. В базе данных уже содержатся необходимые данные наиболее популярных выпрямителей, вам остается лишь задать напряжение на вторичной обмотке сетевого трансформатора и ток (сопротивление) нагрузки. Программа симулирует форму напряжения и тока в любой точке схемы и предупреждает, если какое-нибудь предельно допустимое значение для выпрямителя превышено. Новая версия PSU Designer позволяет сохранять файлы и редактировать их (информация с сайта «Салон AV»)Посетить сайт создателей программы PSU Designer

Расчёт низкочастотного туннеля

Существует несколько способов для проведения вычислений размеров ФИ. Наиболее популярным является расчёт фазоинвертора онлайн или с использованием специализированных программ. Такие способы обычно требуют знаний множества параметров используемых динамиков. Существуют варианты и проще, но с большим расхождением конечного результата с реальным значением. Хотя в любом случае после расчёта и изготовления приходится проводить настройку.

Простая формула для вычисления

Метод вычисления заключается в использовании несложных формул и происходит методом подбора данных, когда за основу используется желаемая длина ФИ канала.

F = (C/2 π) * K, где:

  • F — желаемая частота настройки;
  • C — скорость звука;
  • π — математическая постоянная, равная 3,14;
  • K — коэффициент, зависящий от размеров фазоинвертора.

При этом коэффициент K равен квадратному корню отношения S/LV, где:

  • S — площадь отверстия;
  • L — длина канала;
  • V — объем колонки.

В качестве единиц измерения везде используются метры, а для частоты — герцы. При определении значений объёма считается, что лучше выбрать узкий фазоинвертор, но такой подход неверен, ведь при этом в нём возрастает скорость движения воздуха, а это вносит искажения в звучание. Проектирование широкого и длинного ФИ также лишено смысла, ведь длина фазоинвертора не должна превышать длину волны в момент наступления резонанса. Выполнение этого правила помогает избавиться от стоячих волн.

Использование специализированных программ

Существует много программ, позволяющих автоматизировать расчёты при построении акустических систем, например, Bassport. Эта программа специально разработана для автоматизации проведения расчёта порта фазоинвертора. При разработке программы учитывалось, что когда скорость потока воздуха в трубе становится более шести метров в секунду, то становятся заметными шумы.

Интерфейс программы интуитивно понятен, тем более она имеет локализацию на русском языке. Для получения нужных результатов понадобится ввести:

  • скорость звука;
  • объем колонки;
  • частоту фазоинвертора и динамика;
  • диаметр диффузора;
  • ход диффузора.

После ввода всех данных останется нажать кнопку «Пересчитать» и получить результат, соответствующий максимальной добротности, зависящей, прежде всего, от соотношения объёма ящика к диаметру порта. Программа Bassport позволяет выполнить расчёт для различных форм, но чаще всего, при скоростях потока до шести метров в секунду, применяется несложная форма для трубчатого или щелевого вида.

Необходимо отметить следующие нюансы при использовании программы. Измерение диаметра диффузора происходит между расстояниями противоположными средним точкам подвесов. Цвет отображения цифры скорости потока, обозначает возможные возникновения шума: чёрный — шума нет, красный — шум заметно слышимый.

Использование онлайн-программ построено по такому же принципу: вводятся параметры системы и выдаётся результат. Сайты с такими программами легко находятся по запросу «фазоинвертор онлайн-калькулятор» в любой поисковой системе. Хотя для достоверности результатов следует перепроверить полученные данные на нескольких сайтах.

Расчёт фазоинвертора

При резонансе, сопротивление звуковой катушки растёт. Для измерения, к динамику последовательно подключают резистор, номинал которого выше сопротивления динамика на порядок, от 100 — до 1000 Ом. При измерении напряжения можно оценить сопротивление звуковой катушки. На частотах, где будет высокое сопротивление — напряжение на резисторе минимально и наоборот.

Нам не важны абсолютны значения, только максимальное сопротивление на катушке (минимальное на резисторе). Для этого воспользуемся мультиметром в режиме замера переменного напряжения
. В качестве источника, профессионалы используют генератор звуковых частот. А для нашей задачи подойдёт специальный компакт диск.

Процесс измерения выглядит таким образом:

  • Отверстие фазоинвертора затыкается куском фанеры.
  • Диск с записями звуковых частот включается на приемлемую громкость.
  • Переключая по трекам, следим за напряжением на резисторе, как только она прыгнет до минимума, вот и нужная частота.

Побочно, подбирается оптимальный объем наполнителя для динамика, постепенно добавляя небольшое количество и отслеживая колебания резонансной частоты. А найдя этот параметр, нужно его умножить на 0,63
, и получится необходимая частота для фазоинвертора. Но нам нужно ещё измерить длину, для этого открываем отверстие, включаем тестовый диск с записью. И смотрим на показание резистора. Но теперь ищем не минимальное сопротивление, а максимальное. Частота фазоинвертора будет сильно отличаться от нужной. Для его повышения укорачивают длинную тоннеля или увеличивают его диаметр.

Интерфейс программы прост и понятен, все поля и настрой подписаны.

Необходимо ввести эти параметры:

Расчёт фазоинвертора по методике журнала «Радио»

Собираем схему с генератором звуковой частоты и резистором в 1000 Ом, меньшую мощность брать не рекомендуется. Динамики размещаем вдали от потолка и стен. Подключаем вольтметр и измеряем напряжение на частоте 500 Гц
. И находим максимальные (Fs) и минимальные показатели (Us). Чтобы узнать необходимый объем ящика (V), берём такого же размера коробку с дыркой под динамик, но не из картона. Устанавливаем динамик и герметизируем все отверстия. Проводим измерения и вычисляем Fs. Полученные данные подставляем в формулу: Vas = ((Fs ’/ Fs)^2-1)* V.

Для настройки фазоинвертора, закрываем отверстие туннеля и вычисляем максимальный показатель (Fs), добавляем звукопоглощающий материал и снова замеряем. Полученный результат добавляем в формулу Fb = 0,63* Fs
. Длина туннеля вычисляется: LV= 31*10^3* S /(Fb ^2* V), где S — площадь порта фазоинвертора (в см ²), а V — объем ящика (в литрах).

Фазоинвертор напрямую влияет на качество звучания акустики. Существует несколько методик расчёта фазоинвертора, у них одинаковый первый этап — замер показателей. Использование программного обеспечения, часто даёт неправильный результат. Также можно воспользоваться онлайн сервисами, но у них те же минусы.

Видео: как рассчитать круглые порты фазоинвертора

BassPort — это программа, имеющая достаточно узкую специализацию. Она потребуется только тем, кто создает сабвуфер. Благодаря BassPort можно рассчитать фазоинвертор портов. Вообще программ с подобным функционалом достаточно много. Но BassPort отличается от них тем, что он специализирован только для расчета фазоинвертора. На первый взгляд может показаться, что это недостаток. Но на деле, это не так. Благодаря такой узкой специализации, данная утилита намного точнее проводит расчет. Это позволяет создать более качественный продукт. Фазоинвертор нужен для подбора формы сечения, вычисления расстояния между стенкой и портом в сабвуфере, а ещё размер этого порта.

Виды акустических систем

Звук — это колебание, имеющее механическую природу возникновения, распространяющееся под давлением вызванным источником излучения. Акустическая система, представляющая собой звуковую колонку, преобразует электрические сигналы в механические, воспринимаемые слухом человека. Частота этих колебаний лежит в границах от 20 гц до 20 КГц. Существуют различные виды акустических систем:

  1. Акустический лабиринт. Имеет вид лабиринта, выполненного в виде туннеля, находящегося в середине колонки. Его предназначение — усиливать низкие частоты за счёт множества изгибов. Внутренние стенки лабиринта покрываются демпфирующим покрытием, за счёт чего лабиринт не привносит в звук паразитные призвуки.
  2. Открытого типа. Представляет собой систему, в которой стенка, противоположная направлению излучения динамиков, не устанавливается. В таком типе исполнения невозможно получить хорошие низкие частоты из-за отсутствия компрессии, а средние и высокие звуки кажутся более открытыми и воздушными.
  3. Закрытого типа. Выполняется из полностью герметичного корпуса, создающего внутри замкнутый объём воздуха. Этот объём образует внутреннее давление, мешающее нормальному ходу диффузоров динамика. Такого рода колонки имеют большие габариты с накладкой на внутренние стенки — демпфера. Достоинством этой системы является чистота звука, в гамму которого не примешиваются нежеланные посторонние звуки.
  4. Изобарического типа. Отличается сложностью изготовления и дороговизной, но из-за конструктивных особенностей позволяет увеличивать мощность и глубину низкочастотной составляющей. В середине колонки располагаются два динамика, разделённые звуконепроницаемой перегородкой и направленные в одну сторону. Эти динамики подключаются параллельно друг другу и работают в фазе.
  5. Пассивная. Основное её предназначение — повысить эффективность воспроизведения низкочастотной составляющей звука за счёт использования пассивного излучателя. Этот излучатель располагается в глубине отверстия, выполненного в корпусе колонки и не обладает магнитной системой. При подаче сигнала диффузор излучателя движется не с помощью преобразования электрического сигнала, а под воздействием потока воздуха, вызванного установленным низкочастотным динамиком. Такая конструкция позволяет достичь глубокого баса, но может привнести гул в звук.
  6. С дипольным излучателем. Дипольного вида акустика воспроизводит звук в двух направлениях. Другое название такого типа — биполярный. По своему типу относится к открытому виду. Для получения приемлемых низких частот потребуется использование динамиков с большими размерами диффузоров.
  7. Контрапертурная. Редко используемая конструкция. Динамики в ней направляются в верхнюю или нижнюю сторону, и к ним подводится одинаковый сигнал. При столкновении звука, излучаемого динамиками, он изменяет своё направление, распространяясь радиально. К недостаткам такой системы относят возникновение реверберации, из-за чего «размывается» стереопанорама. Достоинства заключаются в появлении эффекта «растворения» звуковых колебаний в помещении.
  8. Фазоинверторная. Эта система изготавливается в виде классической колонки закрытого типа, но со специальным отверстием. В него устанавливается труба, уходящая вглубь ящика. Такой подход позволяет получить низкочастотный звук значительно ниже по частоте, чем возможности динамиков. Такая система очень востребована, так как позволяет в относительно небольших размерах корпуса воспроизвести глубокие басы, выдавая частоты, недостижимые простым применением динамиков.

Использование фазоинверторного типа даёт возможность не только расширить нижний частотный диапазон, но и повысить коэффициент полезного действия. При этом частотный диапазон не изменится. Отверстие фазоинвертора выполняется разного вида и размеров. Размещаться оно может на любой поверхности колонки

При разработке акустической системы наиболее важно выполнить правильно расчёт размера фазоинверторного короба, от чего зависит не только диапазон воспроизводимой частоты, но и качество всего звука в целом

Принцип работы фазоинвертора

Фазоинвертор, как корпус с некоторыми отверстиями, позволяет воспроизводить действительно гулкие и громкие басы с хорошими, высокими энергическими показателями реверберации, чего не скажешь о закрытых боксах. Достигается такое высокое качество басов за счет негерметичного корпуса, а также отсутствия каких-либо средств дополнительной обработки звука.


Также в фазоинверторе отсутствует цифровой процессор, а это значит, что единственная особенность этой конструкции – это как раз использование негерметичного корпуса. В большинстве случаев негерметичность достигается тем, что в корпусе делается небольшое отверстие. В этом заключается главное отличие фазоинвертора от закрытых корпусов аудиосистем для транспортного средства.

Пускай у фазоинвертора очень простой и даже немного примитивный дизайн и внешний вид, однако эта простота никак не отображается и не связана с простотой настройки аппарата. Другими словами, в некоторых случаях бывает достаточно сложно правильно настроить фазоинвертор на сабвуфер для того, чтобы получить качественный, сбалансированный и красивый звук при проигрывании музыкальных композиций на выходе.

Главная хитрость фазоинвертора для сабвуфера и его настройки заключается в правильно выбранных габаритах корпусов, а также в правильном подборе отверстий в акустической системе для машины.


Вентиляционные отверстия, на основании использования которых и строится вся работа фазоинвертора, занимаются перенаправлением звуков из задней области конуса, одновременно с этим добавляя к этим звукам тот звук, который исходит от передней части конуса. На основании сочетания этих двух источников звучания при воспроизведении и получается сильно увеличить басы и их громкость.

Подобная схема примечательна и полезна тем, что благодаря ее действию можно использовать очень скромный как по габаритам, так и по показателям внешний усилитель для того, чтобы на выходе получились отличные и качественные результаты звучания.

Еще одно интересное преимущество фазоинверторов, которое будет полезно потребителю, заключается в продолжительном сроке эксплуатации сабвуфера. Это происходит за счет потоков воздуха, охлаждающих динамики.

Особенности

Материалы

Требования к материалам и сборке стандартны. Фазоинверторный короб должен быть крепким, герметичным и не давать вибраций. Материал — фанера или МДФ от 18 мм. и толще.

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть надежно загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей

Скругления порта фазоинвертора

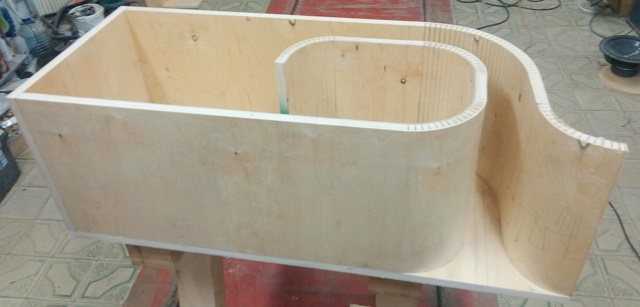

Если щелевой порт длинный и имеет повороты, то в углах могут возникать застойные зоны, для избежания этого изгибы сглаживаются — в результате повышается КПД, так как снижается сопротивление движению воздуха. На слух определить улучшение качества довольно сложно, но для борьбы за высокий результат в звуковом давлении это решение работает.


Варианты сглаживая портов

Концы портов могут раскрываться, на выходе это может устранить паразитные шумы от трения воздуха, но такая проблема встречается не часто. Стоит помнить, что за счет раскрывов на концах повышается настройка порта (фазоинвертора), либо увеличивается его общая его длина. То есть для одной и той же настройки порт с расширениями на концах будет длиннее прямого и займет чуть больше объема.


Расширение щелевого порта


Расширение трубы

Практическое видео по раскатке трубы для порта:

Стоит понимать, что подбор правильной геометрии расширения (раскрыва) — отдельная задача при расчете корпуса фазоинвертора.
