Презентация на тему фоторезисторы. классификация, назначение (функция) и области применения. параметры и их расчетные формулы

Принцип работы

В неактивном состоянии полупроводник проявляет свойства диэлектрика. Для того, чтобы он проводил ток, необходимо воздействие на вещество внешнего стимулятора. Таким стимулятором может быть термическое воздействие или световое.

Под действием фотонов света полупроводник насыщается электронами, в результате чего он становится способным проводить электрический ток. Чем больше электронов образуется, тем меньшее сопротивление току оказывает полупроводниковый материал. Зависимость силы тока от освещения иллюстрирует график на рис. 6.

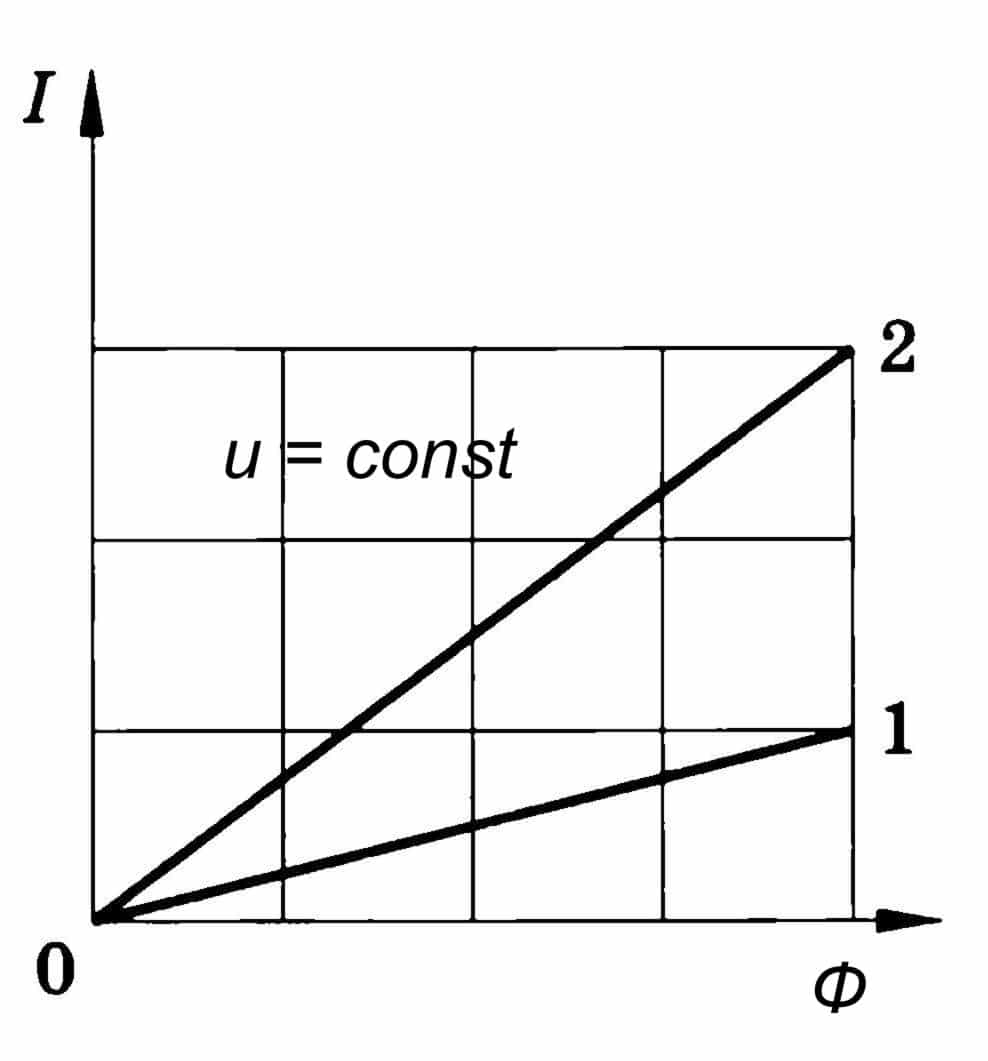

Рис. 6. График зависимости силы тока от освещения

На этом принципе базируется работа фоторезисторов. Образованию электронов способствует как видимый спектр света так и не видимый. Причем фоторезистор более чувствителен к инфракрасным лучам, имеющим большую энергию. Низкую чувствительность к видимому свету проявляют чистые материалы.

Для повышения чувствительности фоторезистивного слоя его легируют разными добавками, которые образуют обновленную внешнюю зону, расположенную поверх валентной зоны полупроводника. Такое внешнее насыщение электронами потребует меньше энергии для перехода в состояние насыщения фототоком проводимости. Возникает внешний фотоэффект, стимулированный видимым спектром излучения.

Путем подбора легирующих добавок можно создавать фоторезисторы для работы в разных спектральных диапазонах. Фоторезистор имеет спектральную чувствительность. Если длина световых волн находится вне зоны проводимости, то прибор перестает реагировать на такие лучи. Освещенность в таких случаях, уже не может оказывать влияния на токопроводимость изделия.

Выбор спектральных характеристик зависит от условий эксплуатации изделия и решаемых задач. Если интенсивностей излучения не достаточно для стабильной работы устройства, его эффективность можно повысить путем подбора чувствительных элементов, с соответствующим полупроводниковым слоем.

Важно помнить, что инерционность фоторезисторов заметно выше чем у фотодиодов и фототранзисторов. Инерционность прибора имеет место потому, что для насыщения полупроводникового слоя требуется некоторое время

Поэтому датчик всегда подает сигнал с некоторым опозданием.

Принцип работы

Разберем, как работает фоторезистор?

Когда он неактивен это, по сути, диэлектрик. Чтобы устройство начало проводить ток на него должно быть оказано внешнее воздействие. Тепловое или, как в нашем случае, световое.

Фотоны света, попадая на активный слой, насыщают его электронами, и теперь появляется способность пропускать электрический ток. Возникает прямая зависимость, которую можно отобразить на графике.

Из графика хорошо видно, что чем больше образуется электронов, тем меньшее электрическое сопротивление у полупроводника. На этом свойстве фоторезистора и основан принцип его работы.

Причем эффект образования электронов способен вызвать как видимый спектр излучения так и инфракрасный. В последнем варианте они способны создавать значительно большую энергию.

Восприимчивость фоторезистивного слоя можно поднять за счет легирования его различными добавками. После такой обработки уменьшаются фотосопротивления, но повышается фоточувствительность в видимых спектрах света.

Этим элементам характерен процесс старения. Он выражается:

  • в снижении омического сопротивления;
  • изменяется фототок;
  • растет чувствительность.

Этот процесс непродолжительный по времени — до нескольких сотен часов и потом параметры становятся стабильны.

Принцип действия фоторезисторов

С помощью фоторезисторов определяется наличие или отсутствие света, можно проверить и измерить интенсивность светового потока. В полной темноте их сопротивление существенно возрастает и может достигнуть 1 МОм. Под влиянием света сопротивление, наоборот, начинает резко падать, а его значение будет полностью зависеть от интенсивности света.

В зависимости от материалов, применяемых для изготовления фоторезисторов, эти устройства разделяются на две группы, основными признаками которых являются внутренний и внешний фотоэффект.

Элементы с внутренним фотоэффектом производятся из нелегированных материалов – германия или кремния. Принцип действия их довольно простой. Попадая на поверхность устройства, фотоны приводят в движение электроны. В результате, начинается их перемещение из валентной области в зону проводимости. Далее, в материале в большом количестве появляются свободные электроны, способствуя улучшению проводимости и соответствующему уменьшению сопротивления. Это в общих чертах объясняет, как работает фоторезистор.

Достижение внешнего фотоэффекта становится возможным за счет материалов, из которых изготавливается фоторезистор. Для придания нужных свойств в них добавляются специальные примеси, известные как легирующие добавки. Они изменяют параметры в нужную сторону и способствуют созданию новой энергетической зоны, насыщенной электронами, поверх имеющейся валентной области. Такие электроны требуют гораздо меньшее количество энергии для перехода в зону проводимости. Результатом этого становится повышенная чувствительность фоторезисторов к разной длине световых волн.

Схема фотореле на фоторезисторах. Принцип работы и область применения

Фоторезистор, представляет собой непроволочный полупроводниковый резистор, омическое сопротивление которого определяется степенью освещенности . В основе принципа действия фоторезисторов лежит явление фотопроводимости полупроводников. Фотопроводимость — увеличение электрической проводимости полупроводника под действием света. Причина фотопроводимости — увеличение концентрации носителей заряда — электронов в зоне проводимости и дырок в валентной зоне. Схема устройства фотоэлементов с внутренним фотоэффектом, носящих название фотосопротивлений (ФС) или фоторезисто¬ров, приведена на рис. 16-а. Фотосопротивление представляет собой стеклянную пластинку, покрытую тонким слоем полупроводникового материала (сернистого свинца, сернистого висмута, сернистого кадмия), на котором расположены токопроводящие электроды. Сущность внутреннего фотоэффекта сводится к следующему. Известно, что электропроводимость связана с количеством носите¬лей заряда, который имеет тот или иной материал. В полупровод¬никах количество носителей электрических зарядов может увеличиваться вследствие поглощения энергии извне, в частности под воздействием световой энергии. Увеличение количества носителей электрических зарядов в мате¬риале повышает, его способность проводить электрический ток.


Рис.16 Фотосопротивление В результате этого уменьшается электрическое сопротивление осве-щаемого материала. Отличительная особенность фотосопротивлений от фотоэлемен¬тов с внешним фотоэффектом заключается в том, что при внешнем фотоэффекте электроны покидают пределы освещенного материала, а при внутреннем фотоэффекте они остаются внутри материала, увеличивая тем самым количество носителей электрических зарядов. Изменение проводимости в полупроводниках под воздействием света может быть очень большим. В некоторых материалах при переходе от темноты к интенсивному освещению сопротивление уменьшается в десятки раз и соответственно изменяется величина тока в цепи фотосопротивлений (рис. 16-б). Светочувствительный слой полупроводникового материала в таких сопротивлениях помещен между двумя токопроводящими электродами. Под воздействием светового потока электрическое сопротивление слоя меняется в несколько раз (у некоторых типов фотосопротивлений оно уменьшается на два- три порядка). В зависимости от применяемого слоя полупроводникового материала фотосопротивления подразделяются на сернистосвинцовые, сернистокадмиевые, сернисто-висмутовые и поликристаллические селенокадмиевые. Фотосопротивления обладают высокой чувствительностью, стабильностью, экономичны и надежны в эксплуатации. В целом ряде случаев они с успехом заменяют вакуумные и газонаполненные фотоэлементы. Основной областью применения фоторезисторов является автоматика, где они в некоторых случаях с успехом заменяют вакуумные и газонаполненные фотоэлементы. Обладая повышенной допустимой мощностью рассеивания по сравнению с некоторыми типами фотоэлементов, фоторезисторы позволяют создавать простые и надежные фотореле без усилителей тока. Такие фотореле незаменимы в устройствах для телеуправления, контроля и регулирования, в автоматах для разбраковки, при сортировке и счете готовой продукции, для контроля качества и готовности самых различных деталей. Широко используются фоторезисторы в полиграфической промышленности при обнаружении обрывов бумажной ленты, контроле за количеством листов, подаваемых в печатную машину. В измерительной технике фоторезисторы применяются для измерения высоких температур, для регулировки температуры в различных технологических процессах. Контроль уровня жидкости и сыпучих тел, защита персонала от входа в опасные зоны, контроль за запыленностью и задымленностью самых различных объектов, автоматические выключатели уличного освещения и турникеты в метрополитене — вот далеко не полный перечень областей применения фоторезисторов.

Схема включения фоторезисторов:

Рис.17 Схема фотореле на фоторезисторе При определенном освещении сопротивление фотоэлемента уменьшается, а, следовательно, сила тока в цепи возрастает, достигая значения, достаточного для работы какого- либо устройства (схематично показано в виде некоторого сопротивления нагрузки).

Приложения

Фоторезисторы находят свое основное применение в обнаружении разницы в потоке, а не в точном измерении уровня принимаемого потока (световые импульсы, изменение освещения, например). Фотометрические измерения требуют точного определения и стабилизации . Эта стабилизация и определение этих характеристик пройти строгую калибровку и интеграцию фоторезистора в резистивном датчике кондиционере . На основании вышеизложенного был определен тип измеряемой величины, которую фоторезисторы могут обнаруживать. Однако тип обнаруживаемого излучения зависит от типа полупроводника, из которого состоит фоторезистор. Например, фоторезисторы CdSe (селенид кадмия) позволяют обнаруживать излучение в ближнем ИК и видимом диапазоне, а фоторезисторы из ZnO (оксид цинка) позволяют обнаруживать УФ-излучение. Использование этого типа детектора очень разнообразно.

  • Детекторы пламени, которые представляют собой фоторезисторы инфракрасного или УФ-обнаружения. А именно, только сильный дым вызывает блокировку УФ-датчика, а молния или пайка могут случайно его сработать. Для инфракрасного фоторезистора присутствие водяного пара значительно снижает его чувствительность.
  • Детекторы присутствия доступны по двум различным принципам. Первый обнаруживает увеличение потока, вызванного присутствием тела в поле (в основном инфракрасные датчики), второй обнаруживает уменьшение потока, вызванного тенью тела, присутствующего в поле датчика, которое более ограничено. чем инфракрасный (обнаружение в видимом и более направленном датчике LDR).
  • Инфракрасные приемники позволяют двум устройствам обмениваться данными без контакта. Одно из устройств имеет инфракрасный излучатель, второе — фоторезистор.
  • УФ-детекторы, которые позволяют выделить любой УФ-источник и, таким образом, контролировать источник или, например, обнаружить утечку.
  • Включение света при понижении яркости (уличное или домашнее освещение).
  • Измерение внешней освещенности фотоаппаратами или компьютерами.

Таким образом, применение этого компонента очень разнообразно, будь то в промышленном или домашнем мире. Поскольку он недорогой, он представляет собой хорошее соотношение качества для производителей, желающих интегрировать его в свои системы.

Устройство

Конструкция разных моделей фоторезисторов может отличаться по форме материалу корпуса. Но в основе каждого такого прибора лежит подложка, чаще всего керамическая, покрытая слоем полупроводникового материала. Поверх этого полупроводника наносятся змейкой тонкий слой золота, платины или другого коррозиестойкого металла. (см. рис. 1). Слои наносятся методом напыления.


Рис. 1. Устройство фоторезисторов

Напиленные слои соединяют с электродами, на которые поступает электрический ток. Всю эту конструкцию часто покрывают прозрачным пластиком и помещают в корпус с окошком для попадания световых лучей (см. рис. 2).


Рис. 2. Конструкция фоторезистора

Форма корпуса, его размеры и материал зависит от модели фоторезистора, определяемой технологией производителя. Примеры моделей показаны на рисунках 3 и 4.

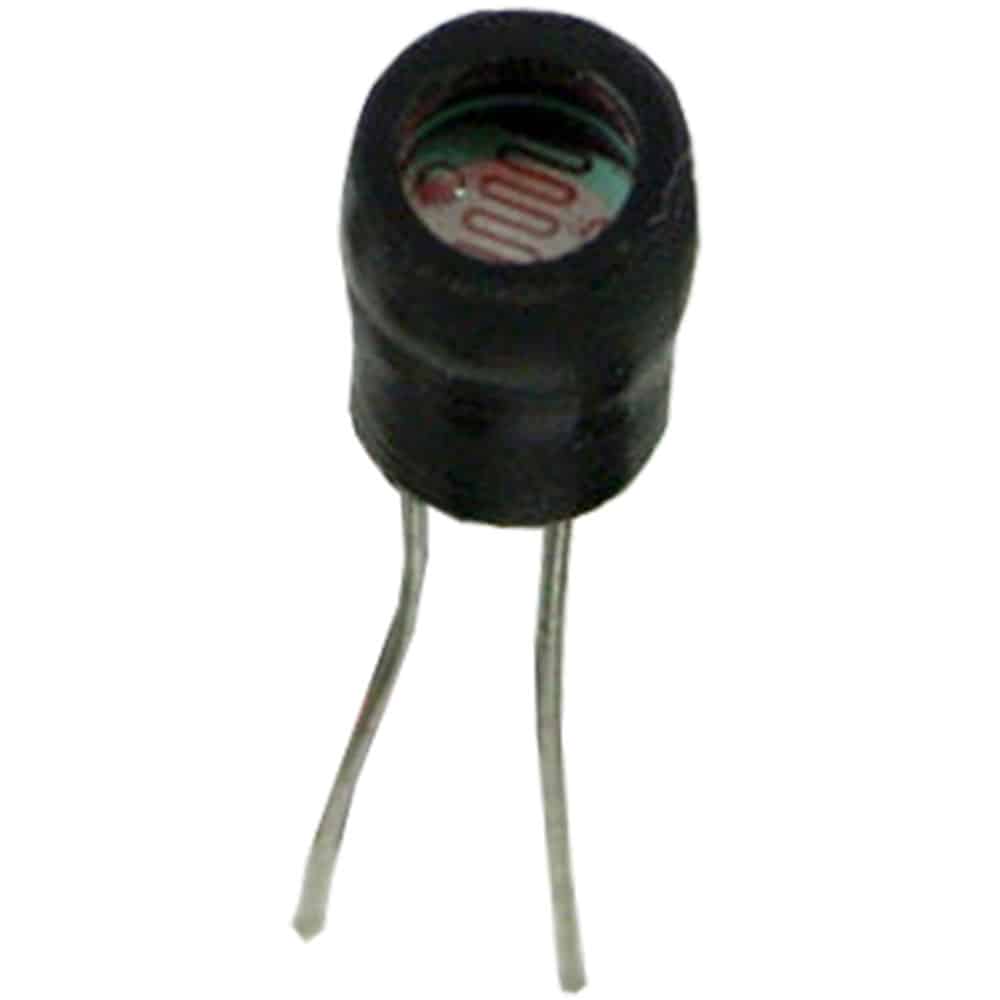

Рис. 3. Датчик на основе фоторезистора

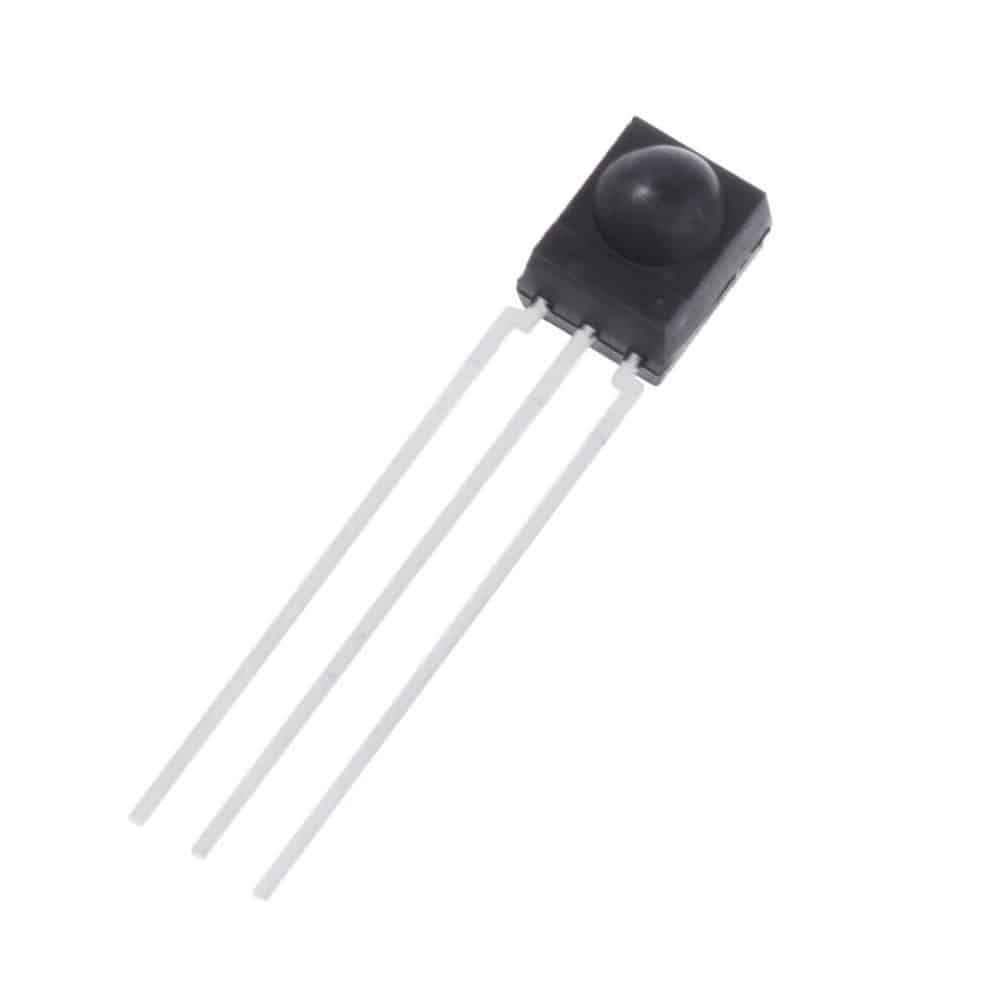

Рис. 4. Фотоприемник

Сегодня в продаже можно увидеть детали в металлическом корпусе, часто в пластике или модели открытого типа. Некоторые модели изготавливают без метода напыления, а вырезают тонкий резистивный слой непосредственно из полупроводника. Существуют также технологии изготовления пленочных фотодатчиков (см. рис. 5).

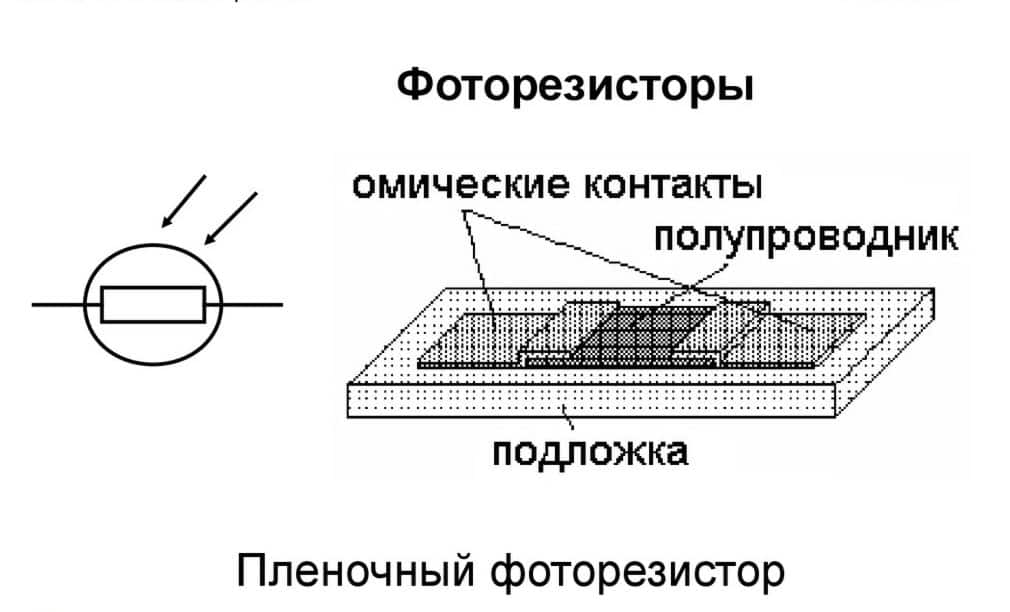

Рис. 5. Конструкция пленочного фоторезистора

Для напыления слоя полупроводника используют различные фоторезистивные материалы. Для фиксации видимого спектра света применяют селенид кадмия и сульфид кадмия.

Более широкий спектр материалов восприимчив к инфракрасному излучению:

  • германий чистый либо легированный примесями золота, меди, цинка;
  • кремний;
  • сульфид свинца и другие химические соединения на его основе;
  • антимонид или арсенид индия;
  • прочие химические соединения чувствительные к инфракрасным лучам.

Чистый германий или кремний применяют при изготовлении фоторезисторов с внутренним фотоэффектом, а вещества легированные примесями – для конструкций с внешним фотоэффектом. Независимо от вида применяемого фоторезистивного материала, оба типа фоторезисторов обладают одинаковыми свойствами – обратной, нелинейной зависимостью сопротивления от силы светового потока.

Фоторезистор: принцип работы, где применяется и как выглядит

Фоторезисторы (фотоэлектрические приборы – это приборы, которые могут изменять свои технические характеристики под влиянием света. Нашли свое применение такие приборы во всей электрики и электронике.

Их значение переоценить крайне сложно. Сам термин фоторезистор говорит за себя. Они изменяют сопротивление под влиянием светового потока.

Такой резистор может иметь номинальное сопротивление 1-200 ОМ, но на свету, оно может уменьшиться в десятки и даже сотни раз.

Основное преимущество этих радиодеталей – зависимость сопротивления от степени освещения. Именно поэтому их можно использовать в различных датчиках или измерителях освещенности. Но есть и ряд недостатков – с ними не удобно работать по причине высокого сопротивления.

В данной статье будут рассмотрены все характеристики и особенности фоторезисторов, а также приведены все необходимые расчеты. В качестве бонуса, в статье содержится видеоролик и скачиваемый файл, где содержится интересная дополнительная информация.

Как работает фоторезистор

Фоторезисторы (ФР) обладают высокой чувствительностью в достаточно широком диапазоне (от инфракрасного до рентгеновского спектра), которая и зависит от длины волны светового потока. Эти радио компоненты все еще применяются во многих электронных устройствах благодаря их высокой стабильности во времени, малым размерам и богатым номиналам сопротивлений.

Их обычно изготавливают в пластиковом корпус с прозрачным окном и двумя внешними выводами, полярность подсоединения разницы не играет.

Фоторезистор – это датчик (преобразователь), электрическое сопротивление которого изменяется в зависимости от интенсивности поступающего на него светового потока.

Чем он сильнее, тем больше генерируется свободных носителей зарядов (электронов) и тем ниже сопротивление фоторезистора.

Два внешних металлических вывода этого датчика идут через керамический материал основания к специальной светочувствительной пленке, которая по свойству материал и своей геометрии задает электрические свойства сопротивления фоторезистора.

Так как фоточувствительное вещество по своей природе с достаточно большим внутренним сопротивлением, то между обоими выводами с тонкой дорожкой, при средней световой интенсивности, получается низкое общее сопротивление фоторезистора. По аналогии с человеческим глазом, фоторезистор чувствителен к определенному интервалу длины световой волны.

При выборе датчика приходится обращать на это пристольное внимание, т.к иначе он может совсем не среагировать на источник света. Для характеристики интенсивности света применяют специальную величину называемую освещенность (E)

Она показывает количество светового потока, который достигнет определенной поверхности

Для характеристики интенсивности света применяют специальную величину называемую освещенность (E). Она показывает количество светового потока, который достигнет определенной поверхности.

Для измерения единицы в системе СИ применяется физическая люкс (лк), где один люкс означает, что на поверхность размером один метр в квадрате равномерно падает поток света освещенностью в один люмен (лм).

В реальных условиях световой поток практически никогда не падает равномерно на поверхность, поэтому освещенность получается несколько большей в среднем значении.

Фототранзистор

Чувствительность

Токовая чувствительность S i , Φ {\displaystyle S_{i,{\Phi }}} по световому потоку фототранзистора определяется отношением тока через прибор I Φ {\displaystyle I_{\Phi }} к вызвавшему этот ток световому потоку Φ {\displaystyle \Phi } :

S i , Φ = I Φ Φ {\displaystyle S_{i,{\Phi }}={\frac {I_{\Phi }}{\Phi }}}

Токовая чувствительность современных фототранзисторов достигает нескольких сотен /.

Темновой ток

Даже в отсутствие освещения, через прибор протекает некоторый ток, называемый темновым током. Этот ток вреден для регистрации слабых световых потоков, так как «маскирует» полезный сигнал и при изготовлении фототранзисторов его стремятся уменьшить разными технологическими приемами. Кроме того, величина темнового тока существенно зависит от температуры полупроводниковой структуры и нарастает при её повышении приблизительно так же, как и обратный ток p-n перехода в любом полупроводниковом приборе. Поэтому для снижения темнового тока иногда применяют принудительное охлаждение прибора.

При прочих равных, величина темнового тока сильно зависит от ширины запрещённой зоны полупроводника и снижается при её увеличении. Поэтому характерные значения темнового тока при комнатной температуре германиевых фототранзисторов порядка единиц мкА, кремниевых — долей мкА, арсенидо-галлиевых — десятков пкА.

Спектральная чувствительность

Типовая спектральная чувствительность кремниевого фототранзистора Чувствительность фототранзистора зависит от длины волны падающего излучения. Например, для кремниевых приборов максимум чувствительности находится в диапазоне 850—930 нм — красный и ближний инфракрасный диапазоны. Для ближнего ультрафиолетового излучения (~400 нм) чувствительность снижается в ~10 раз от максимальной. Также чувствительность снижается при увеличении длины волны и для длин волн свыше ~1150 нм — край оптической полосы поглощения кремния, снижается до нуля.

Быстродействие

Фототранзисторы по сравнению с фотодиодами имеют относительно низкое быстродействие. Это обусловлено конечным временем рассасывания неосновных носителей в базе при снижении освещённости. Кроме того, если напряжение между коллектором и эмиттером изменяется при изменении освещенности, что имеет место в некоторых схемах электрического включения прибора, дополнительно снижает быстродействие эффект Миллера, обусловленный емкостью коллекторно-базового p-n перехода. Практически диапазон рабочих частот фототранзисторов ограничен, в зависимости от схемы включения, несколькими сотнями кГц — единицами МГц.

Использование фоторезисторов

Метод считывания аналогового напряжения

Самый простой вариант использования: подключить одну ногу к источнику питания, вторую — к земле через понижающий резистор. После этого точка между резистором с постоянным номиналом и переменным резистором — фоторезистором — подключается к аналоговому входу микроконтроллера. На рисунке ниже показана схема подключения к Arduino.

В этом примере подключается источник питания 5 В, но не забывайте, что вы с таким же успехом можете использовать питание 3.3 В. В этом случае аналоговые значения напряжения будут в диапазоне от 0 до 5 В, то есть приблизительно равны напряжению питания.

Это работает следующим образом: при понижении сопротивления фоторезистора суммарное сопротивление фоторезистора и понижающего резистора уменьшается от 600 кОм до 10 кОм. Это значит, что ток, проходящий через оба резистора, увеличивается, что приводит к повышению напряжения на резистора с постоянным сопротивлением 10 кОм. Вот и все!

В этой таблице приведены приблизительные значения аналогового напряжения на основании уровня освещенности/сопротивления при подключении напряжения питания 5 В и 10 кОм понижающего резистора.

Если вы хотите использовать сенсор на ярко освещенной территории и использовать резистор 10 кОм, он быстро ‘сдуется’. То есть он практически моментально достигнет допустимого уровня напряжения 5 В и не сможет различать более интенсивное освещение. В этом случае вам стоит заменить резистор на 10 кОм на резистор 1кОм. При такой схеме резистор не сможет определять уровень темноты, но лучше определи оттенки высокого уровня освещенности. В общем, вам стоит с этим поиграться в зависимости от ваших условий!

Кроме того, вы также сможете использовать формулу «Axel Benz» для базовых измерений минимального и максимального значения сопротивления с помощью мультиметра и дальнейшего нахождения значения сопротивления резистора с помощью: Понижающий резистор = квадратный корень(Rmin * Rmax), что в результате даст вам гораздо лучший результат в виде:

В таблице выше приведены приблизительные значения аналогового напряжения при использовании сенсора с питанием от 5 В и понижающим резистором 1 кОм.

Не забывайте, что наш метод не дает нам линейную зависимость напряжения от освещенности! Кроме того, каждый датчик отличается по своим характеристикам. С увеличением уровня освещенности аналоговое напряжение будет расти, а сопротивление падать:

Vo = Vcc ( R / (R + Photocell) )

То есть напряжение обратно пропорционально сопротивлению фоторезистора, которое, в свою очередь, обратно пропорционально уровню освещения.

Маркировки и основные параметры

Фототранзисторы, которые управляются внешними факторами, имеют обозначение аналогичное обычным транзисторам. На рисунке ниже Вы можете видеть, как такой датчик схематически показывается на чертеже.


Фото — обозначение транзисторов

При этом VT1, VT2 – это фототранзисторы и база, а VT3 – без базы (например, из мышки)

Обратите внимание, цоколевка показана также, как у обычных транзисторов

Вместе с прочими приборами полупроводникового типа (n-p-n), использующимися для трансформации излучения, эти устройства являются оптронами. Соответственно, их можно изобразить как светодиод в корпусе либо как оптроны (с двумя стрелками, находящимися под углом 90 градусов к базе коллектора). Усилитель на большинстве таких схем обозначается так же, как и база коллектора.

Основные характеристики фототранзисторов LTR 4206E, ФТ 1К и ИК-SFH 305-2/3:

Название Ток коллектора, mA Ток фотоэлемента, mA Напряжение, V Область использования Длина волны, nm
LTR 4206E 100 4,8 30 Радиоэлектронные схемы. 940
ФТ 1К 100 0,4 30 Логические системы управления, сигнализация и т. д. 940
ИК-SFH 305-2/3 (Osram) 50 0.25 – 0.8 32 Охранные системы, роботы, датчики препятствия Arduino (Ардуино) на фототранзисторе. 850

При этом светосинхронизатор ФТ 1 выполнен из кремния, что дает ему явное преимущество – долговечность и устойчивость к перепадам напряжения. ВАХ представляют собой формулу:

Фото — формула ВАХ

Расчет производится так же, как и у биполярных транзисторов.

В зависимости от потребностей, Вы можете купить фототранзистор SMD PT12-21, КТФ-102А или LTR 4206E (перед тем, как взять деталь, нужно проверить её работоспособность). Цена от 3 рублей до нескольких сотен.

Видео: как проверить работу фототранзистора

Параметры и характеристики фоторезистора:

— коэффициент внутреннего усиления фототока КR, определяющий квантовую эффективность прибора . Об этом говорит сайт https://intellect.icu . КR есть отношение числа фотоносителей, проходящих через прибор в единицу времени, к полному числу квантов оптического излучения:

КR = (Iф/q)(1/NФА), (8)

где Iф — фототок; А – площадь поверхности светочувствительного слоя фоторезистора; NФА — полное число фотонов, падающих на светочувствительную площадку в единицу времени (например, за секунду).

Рис. 11

постоянная времени релаксации (спада) рел фотопроводимости. Этот параметр показывает скорость спада характеристики после прекращения оптического возбуждения, пропорциональна времени жизни электронов. Время же фото отклика определяется временем пролета свободных носителей между контактами прибора, т. е. tпр. Поскольку для фоторезисторов характерны большие расстояния между контактами и слабые электрические поля, их время фото отклика обычно больше, чем у фотодиодов.

— монохроматическая чувствительность , которая определяется отношением фототока IФ к полной мощности излучения РИЗЛ, с длиной волны, падающей на чувствительную площадку фоторезистора, т. е.

(9)

— токовая и вольтовая чувствительность,

— темновое сопротивление Rтм – это сопротивление фоторезистора при нулевом световом потоке.

— пороговый поток (пороговая мощность) или обнаружительная способность. На Рис.11 представлены зависимости обнаружительной способности от длины волны. Отметим, что для приема излучения в инфракрасном диапазоне с > 2 мкм фоторезисторы охлаждаются до температуры 77 К и 4,2 К. При таких температурах уменьшаются тепловые эффекты, вызывающие термическую ионизацию и опустошение энергетических уровней, увеличиваются усиление и эффективность приема излучения.

— допустимая рассеиваемая мощность Pмакс,

— рабочее напряжение Uр

— предельно допустимое напряжение Uмакс,

— рабочая длина волны или диапазон рабочих волн.

Рис.12

ВАХ фоторезисторапоказана на Рис.12. Она имеет линейный вид, параметром служит световой поток Ф (лм).

— Частотная характеристика. Ее вид подобен аналогичной характеристике фототранзистора (см. Рис.4).

Некоторые из перечисленных параметров аналогичны по физическому смыслу параметрам фотодиодов и фототранзисторов.

Область применения

В современном мире область применения этих радиодеталей значительно расширена.

Применение разнообразных фоторезисторов, работающих в видимом спектре  довольно обширно. Это могут быть:

  1. Системы автоматических выключателей света.
  2. Счетные устройства.
  3. Датчики обрыва полотна или бумаги.
  4. Датчики проникновения.
  5. В приборах оснащенных экспонометрами. Например, такие элементы могли использоваться в типовых фотоаппаратах-мыльницах.

Сами по себе они только элемент сложных фотоприёмных устройств, в которых помимо фотодетектора может быть входить:

  • интегральный усилитель;
  • микросхема, отвечающая за автоматическую регулировку освещения;
  • схемы цепей питания, дополненные системой охлаждения на элементах Пельтье.

Всё это многообразие элементов для фотодекторов, заключается в небольшой герметичный корпус.

Если эти приборы работают в ИК-диапазоне, их область применения немного другая. Они используются как часть сложных устройств, таких как:

  • датчики обнаружения пламени;
  • системы бесконтактного измерения температуры;
  • системы отслеживания уровня влажности;
  • применяются для обнаружения углекислых газов;
  • в приборах инфракрасных анализаторах газов;
  • используется в датчиках обрыва бумажной ленты в типографии или в бумажной промышленности;
  • в промышленной электронике подключение фоторезистора может применяться для автоматического подсчета  изделий, которые двигаются по транспортерной ленте.

Соответственно, исходя из того что будет управляться таким резистором, рассчитываются и его параметры.

Для примера, как на практике используется этот элемент, посмотрим на схему фотореле, управляющую уличным освещением.

Автоматика уличного освещения

Автоматы, включающие уличное освещение, способны обнаружить наличие/отсутствие солнечного света.

Вот типичная схема реализации подключения фоторезистора для автоматической активации ночного осветительного прибора.

В общих чертах принцип действия схемы.

С наступлением сумерек и в ночное время сопротивление LDR повышается, что вызывает понижение напряжения на переменном резисторе R2. Транзистор VT1 закрыт, а VT2 открывается и таким образом подается напряжение на реле включающее лампу.

Это вполне рабочая схема фотореле, но ее основной недостаток — отсутствие гистерезиса. Это вызывает кратковременное дребезжание реле в сумеречное время, когда присутствует незначительные изменения в освещенности.

Эта электронная деталь помогает отследить степень освещенности окружающей среды.

Датчики наличия других условий

В полиграфической промышленности конструкции на специальном фоторезисторе отслеживают обрыв бумажного рулона. Так же с их помощью можно вести подсчет бумажных листов на конвейере.

Подключение фоторезистора к ардуино

Датчики освещенности, которые могут использовать фоторезисторы могут быть реализованы своими руками на базе плат ардуино.

Самодельный модуль  дает возможность держать под контролем уровень освещенности и прореагировать на его изменение.

Имея на руках такую плату Arduino, легко реализовать такие проекты как:

  • датчик освещения;
  • для включения/выключения реле;
  • запускает двигатели и так далее.

Перед вами типичный пример применения детектора освещенности на базе платы Arduino.
