Простой укв приемник на микросхеме к174ха34 своими руками

Простой FM приёмник на одном транзисторе своими руками

FM приёмник это довольно обыденная вещь сейчас, нет проблем купить такой хоть аналоговый, хоть цифровой но всё же хочется иногда собрать что-то своими руками и сделать свой самодельный приёмник, сегодня рассмотрим пожалуй самый простой FM приёмник всего на одном транзисторе но который может при всех своей простоте принять все станции ФМ диапазона, автор данного приёмника Захаров и опубликована ещё в 80-х годах в журнале Радио (1985 г. №12 с 28-30).

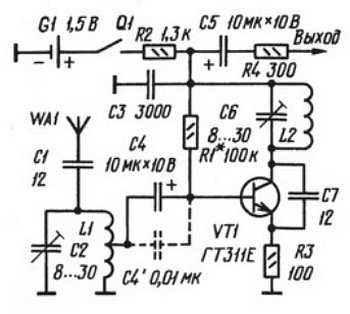

Оригинальная схема простого УКВ приёмника на одном транзисторе такая:

Простой FM приёмник на одном транзисторе своими руками

Пришлось немного переделать схему, чтобы можно было принимать современный FM диапазон 88-108 МГц, так как изначально в оригинальной схеме был советский УКВ диапазон (65,8-73 МГц).

Простой FM приёмник на одном транзисторе своими руками

Вместо транзистора ГТ311Е (КТ315) был поставлен импортный С9018. Данный транзистор в схеме выполняет целых 4 функции: это преобразователь частоты с совмещённым гетеродином, также выполняет функции синхронного детектора, а также он еще и предварительный усилитель звуковой частоты.

Катушка L1 диаметром 7 мм и состоит из 5 витков с отводом от средины, намотка осуществляется проводом ПЭВ-2 0,56 мм, катушка L2 также диаметром 7 мм и состоит из 11 витков. Катушки должны стоять к друг-другу перпендикулярно, то есть их края не должны смотреть в одну и ту же сторону, чтобы не было влияния друг на друга. В качестве переменного конденсатора я применил импортный у него с одной стороны 3 вывода, это 2 конденсатора с общим выводом и большей ёмкостью, а с другой стороны тоже 3 вывода, тоже 2 конденсатора но уже с меньшей ёмкостью, я применил с меньшей ёмкостью и только 1 конденсатор из двух, это средний вывод и один из крайних выводов. Так как приёмник работает на высокой частоте то все проводники и выводы компонентов должны быть как можно короче и компоненты должны находиться как можно ближе к друг-другу. Антенна – провод 90 см подключенный через конденсатор С1 на 10-18 пФ.

Простой FM приёмник на одном транзисторе своими руками

Напряжение на выходе приёмника 10-30 мВ и этого достаточно для того, чтобы слушать станции на наушники включенные вместо резистора R2 (если смотреть по первой схеме). Вместо каскада усилителя НЧ я FM приёмник подключил к компьютерным колонкам где уже есть свой УНЧ.

Простой FM приёмник на одном транзисторе своими руками

Данный ФМ радиоприёмник по чувствительности не уступает сверхрегенеративному, но в отличии от него не «шумит» в отсутствии сигнала. При настройке гетеродина на частоту, вдвое меньшую частоты радиостанции, происходит захват, сопровождаемый щелчком, после чего в некоторой полосе удержания приёмник следит за сигналом.

На данный самодельный простой FM приёмник на одном транзисторе я смог поймать 13 станций но надо учитывать, что для более чёткой настройки на станции понадобится верньер.

Смотрите и другие наши электронные самоделки, пролистайте чуть ниже, там есть похожие DIY устройства.

Забрать к себе:000

Похожие самоделки:

• Чувствительный FM приёмник на одном транзисторе…
• Простой транзисторный FM приёмник своими руками
• Простой приёмник на цифровой логической микросхеме
• Простой FM-УКВ конвертер для старого радиоприёмника…
• Простейший FM жучок на одном транзисторе своими руками
• Доработка радиоприёмника Retekess V115 и как выбрать…
• Простой детектор скрытой проводки на одном транзисторе
• FM радио на модуле RDA5708 и Ардуино
• Простой АМ передатчик на таймере NE555 своими руками

Tags:приёмник, радиоприёмник, ФМ-радио

УKB-конвертер

Рейтинг:   / 5

Подробности

Категория: вещательный укв диапазон

Опубликовано: 16.10.2019 14:09

Просмотров: 1206

Встречающиеся в радиолюбительской литературе схемы конвертеров в большинстве случаев имеют один или несколько перестраиваемых контуров ВЧ. Это несколько усложняет процесс изготовления и настройки, а также увеличивает габариты самого устройства. Схема становится менее защищенной от внешних воздействий (вибрации, температуры, пыли, источников электромагнитных полей и т.п.). Поэтому конвертер должен быть защищен следующим образом: необходимо наличие экранов, соединенных с «землей» схемы; катушки индуктивности должны быть залиты парафином или клеем (при использовании бескаркасных катушек); следует применять односторонний фольгированный материал (для предотвращения влияния на схему паразитных емкостей и т.п.).

Почему SI4734

SI4735 отли­чает­ся от дру­гих упо­мяну­тых чипов тем, что под­держи­вает пат­чи про­шив­ки, а это откры­вает дос­туп к допол­нитель­ным фун­кци­ям. Так, в сети есть патч, который поз­воля­ет при­нимать сиг­налы с SSB-модуля­цией. Что в ней такого, спро­сишь ты? Да в общем, ничего осо­бен­ного, прос­то на ней работа­ют любите­ли в КВ‑диапа­зонах, и их порой инте­рес­но пос­лушать. И это, навер­ное, самый прос­той вари­ант такого при­емни­ка.

Хо­рошо, с SI4735 разоб­рались, а почему в заголов­ке зна­чит­ся SI4734? Дело в том, что все мик­росхе­мы SI473X сов­мести­мы «pin в pin» и отли­чают­ся толь­ко набором фун­кций. Млад­шие модели (SI4730, SI4731) под­держи­вают длин­ные вол­ны и FM, а стар­шие модели (SI4732, SI4735) под­держи­вают еще и корот­кие вол­ны и RDS. SI4734 под­держи­вает КВ, но не уме­ет RDS. Кро­ме все­го про­чего, они здо­рово раз­лича­ются по цене: SI4730 сто­ит при­мер­но 100 руб­лей, SI4734 — 150, SI4735 — поряд­ка 500 руб­лей. Прав­да, все­го год назад они были минимум в три раза дешев­ле, ну да это извес­тная сей­час проб­лема.

Патч офи­циаль­но под­держи­вает толь­ко SI4735, на ней я и хотел экспе­римен­тировать. Но куп­ленный мною экзем­пляр ока­зал­ся нерабо­чим, поэто­му я пос­тавил SI4734-D60, который имел­ся в загаш­нике. А заод­но поп­робовал скор­мить это­му чипу патч, и, к моему удив­лению, он сра­ботал. Так что, если тебе не нужен RDS, мож­но сэконо­мить.

Об­радовав­шись такому успе­ху, я поп­робовал поковы­рять SI4730-D60, тем более что в сети прос­каль­зывала информа­ция, буд­то некото­рые из этих чипов могут работать на КВ. Одна­ко у меня они не зарабо­тали и патч на них тоже не встал. Очень веро­ятно, что патч сра­бота­ет и на SI4732, пос­коль­ку китай­цы час­то добав­ляют эту мик­росхе­му в наборы сво­их при­емни­ков и заяв­ляют о под­дер­жке SSB.

Детали fm приемника на микросхеме

Все микросхемы установлены в стандартные панельки. Остальные радиодетали размещены на плате произвольные образом. Однако по возможности рекомендуется использовать малогабаритные детали и минимизировать длину соединительных проводников.Использованные микросхем TDA7021, КР174ХА51 и КР174УН31 имеют небольшую стоимость на радиорынке и доступны для радиолюбителей.

КР174ХА51 зарубежного аналога не имеет. Вместо КР174УН31 можно использовать КА2209. В качестве DA1 можно использовать TDA7021, КР174ХА34А, КР174ХА34АМ. Транзистор VT1 типа КТ372, КТ368; VT2 – КТ342, КТ3102. Резисторы типа МЛТ, ОМЛТ мощностью 0,125-0,25 Вт. Резистор R11 мощностью 0,5 Вт. Электролитические конденсаторы типа К73, К50-35 или аналогичные. Конденсаторы С12, С19, С21-С24, С32 типа К53 или КМ. Остальные конденсаторы типа КТ, КЛС, КМ, К10 или К73-11. Конденсатор С18 емкостью 10…60 пФ.

Нижняя по схеме обкладка конденсатора (общая с С17) должна быть “корпусной”. Резистор R9 типа СП4-1. Катушки намотаны проводом ПЭВ-2 диаметром 0,45 мм и содержат: L1 – 8-9 витков на каркасе диаметром 5,5 мм; L2 – 5-6 витков на каркасе 3,5 мм для УКВ диапазона и 3-4 витка на таком же каркасе для FM (УКВ-2). В качестве выходных громкоговорителей применены широкополосные головки ВА1, ВА2 типа 1ГДШ-2 с сопротивлением 16 Ом. Однако можно использовать и другие с сопротивлением 8… 16 Ом.

Несколько слов о высокоточных деталях стереодекодера

Радиолюбителям следует обратить внимание на маркировку допуска резисторов и конденсаторов. Допуску 0,5% соответствует буква D(Д), ± 1% – буква F(P), 2% – буква G(Л), 5% – буква J(И), 10% – буква К(С)

Так, маркировка для R15, которую использовали авторы, 4K7G, а для C35-H200И. Конденсатор С33 – 22нФ П33 имеет нормированный ТКЕ.

Ниже приведены некоторые технические характеристики стереодекодера на МС КР174ХА51 на основании документации завода-изготовителя:

Напряжение входного сигнала при 100% модуляции КСС	24-250 mV
Напряжение выходного сигнала	150-250 mV
Максимальный коэффициент передачи	16 db
Разность коэффициента передачи по каналам, макс.	1 db
Переходное затухание между каналами, ном.	43 db
Коэффициент нелинейных искажений, ном.	0,15 %
Отношение сигнал/шум, ном.	67 db
Типовой частотный диапазон захвата стереосигнала, ном.	Пилот-тон 19 кГц Полярная модуляция 31,25 кГц

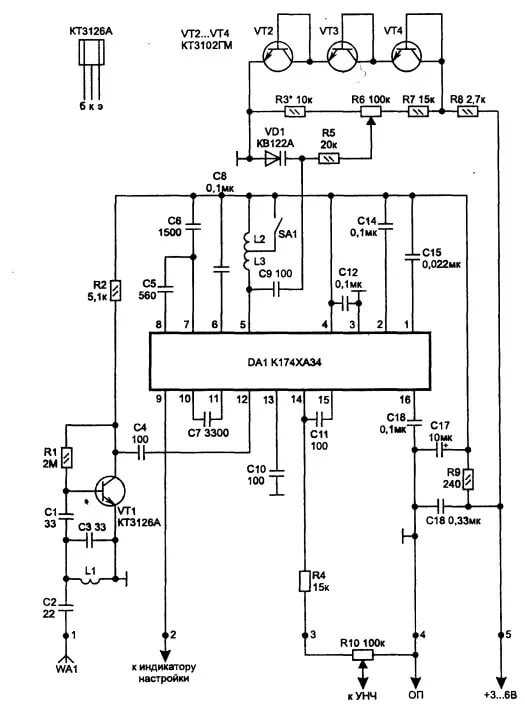

Принципиальная схема УКВ приемника.

За основу приемника взята многофункциональная микросхема К174ХА34

(DA1), предназначенная для работы в низковольтных моно- и стереофонических радиовещательных приемных устройствах в диапазонах УКВ-1 и УКВ-2. Она представляет собой готовый супергетеродинный УКВ приемник, содержащий все узлы, необходимые для приема и обработки радиовещательных сигналов – от антенного входа до выхода сигнала звуковой частоты.

С антенны WA1

принимаемый сигнал радиостанций поступает на входной колебательный контурL2 ,C13 ,C16 , настроенный на середину принимаемого диапазона 88 – 108 МГц, а с контура поступает на вход микросхемы (выводы 12, 13).

К другому входу микросхемы (выводы 4, 5) подключен контур гетеродина L1

,C2 ,VD4 . Изменением резонансной частоты этого контура приемник настраивают на нужную радиостанцию, где органом настройки является варикапVD4 . Емкость варикапа изменяют постоянным напряжением настройки, снимаемым с движка переменного резистораR3 .

Напряжение настройки хорошо стабилизировано и практически не зависит от напряжения источника питания в диапазоне 1,8…3 В. Стабилизация необходима для того, чтобы при разрядке батарей не смещалась частота настройки приемника. Стабилизация тока выполнена на элементах VT1

,R1 ,R4 ,R5 ,VD1 — VD3 .

Вся остальная обработка сигналов – смешение, детектирование, предварительное усиление звукового сигнала осуществляется микросхемой.

Обработанный низкочастотный сигнал станции с вывода 14

микросхемы через резисторR7 и постоянный конденсаторС12 поступает на верхний вывод переменного резистораR8 , выполняющего роль регулятора громкости. С движка переменного резистора сигнал подается на вход УЗЧ приемника, выполненного на низковольтном усилителе мощностиК174УН31 (DA2), специально разработанного для работы в малогабаритной аппаратуре. К выходу УЗЧ через электролитический конденсаторС20 подключена динамическая головкаВА1 .

Питается приемник от двух пальчиковых батареек, включенных последовательно. Нормальная работа приемника сохраняется при снижении напряжения питания до 1,9 В. Это обусловлено работой микросхемы К174ХА34.

Собранный без ошибок и исправных деталей приемник начинает работать сразу. Вся настройка заключается лишь в подгонке индуктивности катушек входного и гетеродинного контуров.

Дополнение от 20.12.19

Новая версия индикатора, в которой исправлено большинство ошибок, а так же правильнее переделан темброблок.

Проверенный вариант подсветки стрелки: светодиод, снятый с LED-ленты, тонкий МГТФ, немного термоклея в нужных местах…

…резистор на 180 Ом с той же ленты и пять вольт питания. Очень пригодились освободившиеся от деталей старого стабилизатора «пятачки».

Фольгой-самоклейкой заделал полосу под шкалой, которая очень сильно просвечивается. Черный корпус этого недостатка лишен, там только точечные засветы в местах, где крепятся молдинг и решетка.

Наблюдение из жизни: ночью корпус просвечивает по верхней грани. И еще по правой, когда стрелка стоит у «десятки» на шкале. Все заклеивать — ни фольги, ни терпения не хватит.

Опять отломанный фиксатор антенны опять заменил откушенным выводом какой-то радиодетали.

Августовские записи на этом обрываются — всё вышеперечисленное было сделано за четыре дня. Зато с Bluetooth-трактом пришлось полгода вести позиционную войну. За это время изменилось многое: в Заборске я почти не бываю, радио там не слушаю, пилить, сверлить и красить на улице забросил. Но я ведь пообещал «ВЭФу», что сделаю из него беспроводной усилитель. Поэтому — пару слов о «военных действиях».

Плата управления питанием Bluetooth-модуля (на заднем плане) и ее схема (справа). Триггер CD4013 по длительному нажатию выключателя (с него появляется +Uупр) включает или выключает изолированный DC-DC преобразователь B0505S. Изначально предназначалась для «ВЭФ 216», когда этого «ВЭФ 317» даже не виднелось на горизонте.

Концепция запрещала сверлить в приемнике лишние дыры, поэтому выключатель, управляющий триггером, расположился под штоком переключателя «БШН/АПЧ». Второй выключатель (с фиксацией) стоит под переключателем «АМ/УКВ»; он подает питание на схему триггера

Задумывалось, что Bluetooth можно включить только в режиме УКВ по долгому нажатию кнопки «БШН/АПЧ» (и неважно, нажимать ее или отжимать, лишь бы длительно)

Впрочем, несмотря на гальваническую развязку цепей, «ВЭФ» гудел и свистел так же, как и без преобразователя (я потер все свои видео на эту тему, но вот хороший пример). В ходе проверки самых сумасбродных гипотез Bluetooth-интерфейсом обзавелись компьютерная акустика Genius, несколько человек, которым я продал «не взлетевшие» Bluetooth-приемники, а потом еще один мой «полноразмерный» усилитель. Триггер же после серии разочаровывающих экспериментов перешел в комплект «ВЭФ 317» — его проще разбирать, чем «216-й».

Не помогли и обкладывания платы керамическими конденсаторами в лошадиных дозах. Но зато удалось избавиться от высоких «электролитов», заимев к тому же большую емкость фильтров. Отсюда вытекает вывод — следующую версию триггера собирать максимально на SMD.

Прошивка

В сети дос­таточ­но руководств по сбор­ке при­емни­ков на SI4735, одна­ко боль­шинс­тво авто­ров дела­ют акцент на схе­мотех­нику и сбор­ку на макете, пос­ле чего туда залива­ют один из вари­антов готовой про­шив­ки. Мы же поп­робу­ем разоб­рать­ся, как написать такую про­шив­ку самос­тоятель­но поч­ти с нуля, поэто­му все нижес­казан­ное дос­таточ­но лег­ко перенес­ти на любой дру­гой мик­рокон­трол­лер, лишь бы у него хва­тало памяти для хра­нения пат­ча.

Итак, что же за зверь SI4734 и с чем его едят? Этот чип управля­ется по шине I2C, и каж­дая посыл­ка пред­став­ляет собой адрес мик­росхе­мы (с битом перек­лючения запись/чте­ние), 1 байт коман­ды и до 7 байт аргу­мен­тов. У каж­дой коман­ды свое количес­тво аргу­мен­тов, впро­чем, даташит говорит, что посыл­ки мож­но сде­лать и фик­сирован­ной дли­ны, если вмес­то неис­поль­зуемых аргу­мен­тов слать . Для наших целей понадо­бит­ся не так мно­го команд, поэто­му мы можем поз­волить себе написать для каж­дой свою фун­кцию. Резуль­татом выпол­нения коман­ды мож­но счи­тать ответ, сос­тоящий из бай­та ста­туса и до 7 байт собс­твен­но отве­та, при­чем и здесь допус­кает­ся уни­фика­ция дли­ны: мож­но читать по 8 байт, все неис­поль­зуемые будут .

Но тут есть нюанс: коман­да выпол­няет­ся не мгно­вен­но, а с задер­жкой, до исте­чения которой мик­росхе­ма будет отве­чать толь­ко нулями. Поэто­му, ког­да нам необ­ходим ответ, мы с некото­рой пери­одич­ностью будем его счи­тывать, пока пер­вый байт отве­та не будет равен , что сви­детель­ству­ет о завер­шении исполне­ния коман­ды. Сле­дом мож­но счи­тать бай­ты отве­та и/или отправ­лять сле­дующую коман­ду.

Для отправ­ки и чте­ния пакетов по I2C мы будем исполь­зовать уже извес­тную нам коман­ду биб­лиоте­ки LibopenCM3 , где  — исполь­зуемая шина I2C (I2C1), а  — семибит­ный адрес . О бите записи/чте­ния за нас позабо­тит­ся биб­лиоте­ка. В ито­ге работа с мик­росхе­мой вкрат­це будет пред­став­лять собой сле­дующую пос­ледова­тель­ность дей­ствий: ини­циали­зация, нас­трой­ка режима работы, нас­трой­ка на нуж­ную час­тоту. Все опи­сан­ное ниже опи­рает­ся на содер­жание докумен­тов AN332 «Si47XX Programming Guide» и AN332SSB.

Инициализация

Преж­де все­го SI4734 нуж­но ини­циали­зиро­вать. Сде­лать это мож­но в одном из трех режимов: AM, FM или SSB. Перед началом ини­циали­зации докумен­тация рекомен­дует выпол­нить сброс. Дела­ется это три­виаль­но: надо ненадол­го под­тянуть к зем­ле REST-пин SI4734. Для задер­жки исполь­зует­ся совер­шенно ленивая фун­кция, бла­го точ­ность тут не име­ет осо­бого зна­чения.

Для ини­циали­зации исполь­зует­ся коман­да , которая тре­бует два парамет­ра. Пер­вый вклю­чает так­тирова­ние и опре­деля­ет режим работы, а вто­рой нас­тра­ивает ауди­овы­ходы. Мы исполь­зуем часовой кварц и ана­лого­вые выходы, поэто­му для FМ при­меня­ются парамет­ры , , а для АM — , . Пос­ле отправ­ки коман­ды, опра­шивая чип, дожида­емся отве­та . Обыч­но на это ухо­дит один‑два зап­роса.

В ответ на коман­ду чип может выдать еще 8 байт, которые даташит рекомен­дует про­верять, одна­ко на это мож­но забить и даже их не счи­тывать. На дан­ном эта­пе уже мож­но про­верить качес­тво работы мик­росхе­мы: исправ­ная вер­нет ответ и запус­тит квар­цевый генера­тор, что про­веря­ется осциллог­рафом. Если коман­ды отправ­лены вер­но, а генера­тор не запус­тился, то, веро­ятно, чип битый.

Вдумчивая перестройка блока УКВ на FM

Он у меня давным-давно был перестроен, но читатель Дмитрий подбросил пару идей, и я решил проверить, могу ли сделать ещё лучше.

Могу. Поэтому почти полностью переписал статью об «УКВ-2-08С». Если очень вкратце, то:

1. Увидел на SDR-приёмнике, что гетеродин перестраивается от 97,85 МГц до 122,47 МГц (это даёт принимаемый диапазон 87,15 — 111,77 МГц — чуть шире, чем надо). У кого нет SDR-приёмника — могут выставить радио в телефоне на приём частоты 98,2 МГц, и вращать гетеродинную катушку L3 до появления тишины на этой частоте. «ВЭФ» при этом будет принимать 87,5 МГц.

2. Покрутив гетеродин, лишний раз убедился, что «зеркалка» от 107,7 МГц — по-прежнему 86,3 МГц. Поэтому спрятал её куда-то за цифру «10» на шкале.

3. Первые два «ВЭФа» я перестраивал вообще на слух, дальше придумал подключать светодиод к 14-й ноге микросхемы К174ХА6 из блока ДЧМ, и судить о правильности настройки по его яркости.

Ещё один шаг от органолептического метода к полноценным измерениям. Теперь вместо яркости светодиода — напряжение в конкретных числах.

Вращением сердечника L2 добиваемся наибольшего напряжения в положении «около 87 МГц», а ротором подстроечного конденсатора C8 — в положении «около 108 МГц». Повторяем это несколько раз.

4. Сердечником L1 настраиваем входной контур на середину диапазона.

Иными словами — добиваемся наибольшего напряжения в положении «около 100 МГц».

5. Если напряжение по-прежнему невысоко, и приём не радует — есть катушка L4 , которая отвечает за уровень сигнала с блока УКВ на блок ДЧМ. Можно его повысить, однако при слишком мощном сигнале могут пролезать ранее незаметные шумы и «зеркалки».

В итоге вышло так, что:

До перестройки: U = 1,51 В @ 87,5 МГц U = 2,02 В @ 100,5 МГц U = 2,07 В @ 107,7 МГц

После перестройки: U = 2,20 В @ 87,5 МГц U = 2,06 В @ 100,5 МГц U = 2,23 В @ 107,7 МГц

В результате — «ВЭФ» стал намного увереннее принимать станции из нижней части FM-диапазона

Всё это — без хитрых приборов (так как SDR-приёмник вообще не обязателен), важно только знать принцип работы супергетеродина

Наконец-то разобрался, что делают эти лепестки возле разъёма на динамик, и к которым есть доступ через заднюю крышку приёмника. При замыкании чем-то металлическим — выключают БШН. Наверное, было нужно при наладке на заводе.

Двухдиапазонный УКВ приемник

Данный двухдиапазонный УКВ радиоприемник рассчитан на прием радиостанций в диапазоне 64…74 мГц и 88…108 мГц.

Достоинства данной схемы.

• Простота в изготовлении за счет использования малого количества деталей, а следовательно малые размеры;
• Питание приемника от 3 до 6 В, при токе потребления 20 мА;
• Микросхема на которой построен приемник имеет в себе усилитель высокой частоты, гетеродин, смеситель, усилитель промежуточной частоты, частотный демодулятор, предварительный усилитель низкой частоты;
• Чувствительность приемника не хуже 1 мкВ;

Изготовление приемника

Транзисторы VT2, VT3, VT4 выполняют роль параметрического стабилизатора, через него подается напряжение на варикап VD1. Переключение между диапазонами осуществляется с помощью переключателя SA1.

Все катушки наматываются проводом ПЭЛ диаметром от 0,25 до 0,51 мм на оправке диаметром 3 мм и содержат L1-четыре витка, L2- семь витков, L3- пять витков.

Регулировочный резистор следует использовать многооборотистый СП3-36, для более простой плавной регулировки диапазона. Конденсаторы следует использовать типа К10 или аналогичные, полярные К50-16б резисторы типа МЛТ. Варикап КВ122А можно заменить на КВ106А. Транзисторы VT2…VT4 с любым буквенным индексом. Микросхему К174ХА34 можно заменить на TDA7021. переключатель типа ПД-9-2 или ПД-9-1. Детали монтируются на одностороннем стеклотекстолите размерами 60х40.

Скачать печатную плату двухдиапазонного УКВ приемника

Настройка двухдиапазонного УКВ радиоприемника

Настройка по диапазону осуществляется путем сжатия или разжатия катушек L2(регулирует диапазон 64…74 мГц ), L3 (регулируется диапазон 88…108 мГц). Необходимо добиться перекрытия диапазоны. После этого необходимо зафиксировать их термоклеем, воском, парафином или любым другим диэлектрическим материалом. Более точная настройка диапазона осуществляется с помощью подбора резисторов R3 и R7. Начинать регулировку лучше всего с диапазона 88…108 мГц.

Усилитель Звуковой частоты для радиоприемника

Схема двухдиапазонного УКВ радиоприемника нуждается в оконечном усилителе, ниже представлена схема простого усилителя НЧ на микросхеме К174УН31.

Характеристики оконечного усилителя для двухдиапазонного УКВ приемника Диапазон воспроизводимых частот 20…30000 Гц Напряжение питания 1,8…6,6 В Ток потребления 7 мА Сопротивление нагрузки не менее 8 Ом Выходная мощность 1,2 Вт

Данное устройство собирается на одностороннем стеклотекстолите размерами 35х35 мм. При безошибочной сборке усилитель сразу начинает работать, необходимо только при помощи резистора R3 установить нужный нам коэффициент усиления. Сделать это можно на слух, нужно добиться отсутствия искажений при максимальном уровне звука.

Скачать печатную плату

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Успехов!

Список используемой литературы: Шелестов И.П. «Радиолюбителям полезные схемы»

Регенеративный приемник с регулируемой положительной обратной связью

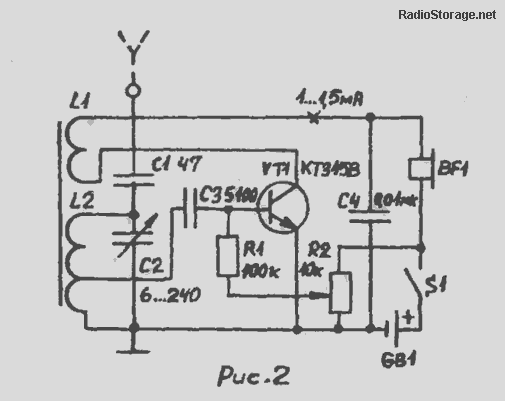

Схема, показанная на рисунке 2, в «эпоху» радиоламп имела огромное распространение. Это так называемый регенеративный приемник с регулируемой положительной обратной связью. Колебательный контур L2C2 здесь аналогичен описанному выше, только отвод у катушки делается от 25 витков для диапазона ДВ и от 8 витков для СВ.

Высокочастотный транзистор VT1 усиливает и детектирует принятый контуром сигнал. Возросшая радиочастотная составляющая сигнала, протекая по катушке обратной связи L1, индуктирует в контурной катушке добавочную ЭДС, что значительно повышает чувствительность и избирательность приемника. Регулируется обратная связь резистором R2.

Низкочастотная составляющая коллекторного тока заставляет звучать телефон BF1. Его следует взять высокоомным. При благоприятных условиях приемник будет работать и без внешней антенны, хотя с нею результаты гораздо лучше и возможен прием даже удаленных радиостанций.

Рассмотренные нами схемы рассчитаны на питание от источника с напряжением 4,5 В, для которого подойдут батарея «Планета», три элемента 316 или четыре дисковых аккумулятора Д-0,1.

При необходимости можно перейти на более низкое напряжение от двух элементов или двух-трех аккумуляторов или на повышенное до 9В (от батарейки «Корунд»). Но это потребует соответствующего подбора номиналов резисторов в базовых цепях транзисторов, чтобы сохранить указанные на схемах величины токов.

Акт 5. Нельзя просто так взять и…

ну, например, собрать приёмник. То есть собрать-то можно, но на финальном электропрогоне обязательно вылезет какая-то гадость. И хоть я отнюдь не золотоухий эксперт, но прослушивание FM-эфира разочаровало — звук очень, если можно так сказать, «путанный», «мутный», даже, пардон — «транзисторный». Особенно это слышно на малой громкости — басы жужжащие, похожие на звучание чиптюна или любой другой восьмибитной музыки. Стал разбираться.

Классическая «ступенька» на выходе двухтакта. Регулировка с помощью R66 сделала синусоиду красивой, но звук как был дрянным, так и остался (в АМ, надо сказать, искажения не так слышны, но AUX и FM просто раздражают своим жужжанием). Подобрал комплементарную пару КТ814Б/КТ815Б с почти одинаковыми h21 — мимо. Попутно нашел «другую землю» — полезно, но тоже не в точку.

А «вточка» оказалась «ВЭФом 214», чей динамик 3ГДШ-1 вполне прилично заработал от усилителя «ВЭФ 216», и наоборот — динамик от «216-го» так же отвратительно жужжит, когда он подключен к «214-му».

И опять этот «ВЭФ» ловит меня на доверии. Обычно в УНЧ звук портит всё, что только можно («армяне», «флажки», КТ315, разводка «земли», монтаж), но не динамик. Динамики не ломаются, динамики не портятся, с динамиками всегда всё ха-ра-шо!

Да щаззз, как оказалось.

Я не знаю, как правильно называются четыре картонных накладки по краям диффузора, но верхняя левая приклеена криво.

Отдельно от лицевой панели динамик заиграл хорошо, без лишних призвуков, но стоит только его привинтить, как начинается жужжание. Решение — закрепить его чуть иначе, с маленьким перекосом относительно того положения, в которое он стремится сесть. Нужный угол искал на слух — закручиваю винты и слушаю радио, как начинается «модуляция» — чуть ослабляю крепёж и немного поворачиваю динамик вокруг оси.

Немного фото на память — выставил его на тот же OLX, где и взял, пусть ищет нового хозяина. В этот раз не делал ни аудиовхода, ни выхода 3,5-мм на наушники — указал, что могу это сделать по спецзаказу, а то ведь вдруг кто хочет максимальной аутентичности, раз уж коробка есть (эдак ещё придётся подсветку отрывать и FM назад в УКВ перегонять!).

Такие дела. «Коробочный приёмник» не всегда означает, что он не требует никаких вложений. Иногда, может, их надо даже больше, чем какому помоечному найдёнышу.

Настройка.

Перед началом наладки убедитесь, что в вашей местности возможен уверенный приём во всех диапазонах. Правильно собранный из заведомо исправных деталей приёмник начнет работать сразу же после включения в сеть.

Желательно тут же проконтролировать ток покоя (он должен быть не больше 16 мА). Отклонения значений этого параметра более чем в 1,5 раза указывает на ошибку в монтаже или на неисправность элементов схемы. После включения приёмника на УКВ в динамике должен прослушиваться слабый шум, связанный с работой частотного детектора. Затем, подключив вольтметр к варикапу и плавно вращая ручку настройки, убедитесь, что напряжение на варикапе изменяется от 0,2 до 3…3,5 В.

Отключите вольтметр и попробуйте осуществить настройку на радиостанции. Если приёмник принимает не все радиостанции, работающие в вашей местности, то, сжимая или растягивая витки катушки L1, сместите границы диапазона в нужную область. Указанную операцию необходимо проводить с двумя УКВ приёмниками, один из которых работает в верхнем диапазоне, а другой в нижнем. Причём наладку нужно начать с верхнего УКВ диапазона. А затем, переключив приёмник в нижний диапазон, повторить настройку, растягивая или сжимая при этом другую секцию катушки L1.

Поскольку обычно мощность у передатчиков, работающих в верхнем диапазоне, ниже, чем у работающих в нижнем диапазоне, то для повышения дальности приёма может возникнуть необходимость в увеличении длины антенны, а также применения наружной антенны, например телевизионной. Настройка в диапазоне ДВ или СВ сводится к подбору, при необходимости, количества витков катушки L3, значения элементов R6, R7, R12, а также к экспериментальному определению оптимального расстояния между катушками L2 и L3. Сближение катушек повышает чувствительность, но снижает избирательность приемника, сильно нагружая входной контур.

Ухудшает параметры входного контура и чрезмерное уменьшение сопротивления резистора R6, фактически определяющего входное сопротивление усилительного тракта. Намотка катушки L3 поверх L2 недопустима. В случае самовозбуждения необходимо перевернуть L3 или перепаять её выводы. Чтобы избежать ухудшение чувствительности радиоприёмника, печатную плату следует разместить в корпусе таким образом, чтобы магнитная антенна WA2 и магнитная система громкоговорителя были расположены как можно дальше друг от друга. Желательно использовать громкоговоритель с закрытой магнитной системой.

Стационарный УКВ-ЧМ радиоприемник из модулей от старых телевизоров

Рейтинг:   / 5

Подробности

Категория: вещательный укв диапазон

Опубликовано: 08.09.2018 12:53

Просмотров: 2658

изготовление деталей на станках чпу

Святослав Бабын (UR5YDN), пгт Кельменцы, Черновицкой обл. В настоящее время в продаже есть много радиоприемников китайского производства, которые из-за низкой чувствительности не везде работают одинаково хорошо. Однако совсем не сложно изготовить радиоприемник с использованием готовых блоков от старых телевизоров

Как показывает практика, такие приемники имеют достаточно большую чувствительность, что немаловажно для любителей, живущих далеко от места расположения антенн передающих станций, особенно в гористой местности. Подобные «дармовые» стационарные приемники удобно использовать в гаражах, мастерских, лодочных станциях и т.д

Радиоприемник на одном транзисторе с питанием от земляной батареи

Для тех, кто подолгу проводит время на природе, имеет смысл «черпать энергию» для питания транзистора из «земных недр». На это рассчитан разработанный много лет назад простейший приемник (рис 4), напоминающий первую схему. Рассчитан он на прослушивание расположенных неподалеку радиостанций длинноволнового диапазона.

К нему желательна внешняя антенна длиной 20 м и более, с высотой подвеса 10—15 м. Телефон — ТМ-2А или ТОН-2. Катушка наматывается на бумажной гильзе в которую вставлен отрезок антенного ферритового стержня длиной 30—50 мм. На каркас наматывают порядка 300 витков провода ПЭВ-2—0,2.

Электродами «земляной» батареи служат медная трубка («+») и алюминиевый лист («—») размерами с тетрадный лист. Электроды закапывают во влажный грунт на глубину порядка 1 м, на расстоянии 0,3—0,5 м один от другого. Вывод «отрицательного» электрода необходимо изолировать от земли.

Другой любительский приемник способен, помимо радиопрограммы, извлекать бесплатную энергию от электромагнитного поля мощной радиостанции, находящейся в непосредственной близости.

УКВ-приемник «РЕТРО»

Рейтинг:   / 5

Подробности

Категория: вещательный укв диапазон

Опубликовано: 04.06.2018 08:05

Просмотров: 3109

Выброшенные старые телевизоры или. радиолы уже давно стали привычными обитателями городских помоек. И все же, используя некоторые детали таких аппаратов можно делать довольно интересные вещи (сродни собирательству коряг необычной формы и придания им вида сказочных персонажей). Например, используя УКВ-блок УКВ-ИП-2, бывший так популярным в ламповых приемниках или радиолах 60-70-х годов, и плату УПЧЗ-НЧ от лампового черно-белого телевизора типа УНТ, УЛПТ, УЛТ, можно сделать достаточно «антикварный» УКВ-ЧМ приемник на двух-трех лампах. Особенно, если приобщить к этому делу знакомого краснодеревщика, чтобы сделать красивый корпус под 30-50-е годы прошлого века.
