Принцип работы
Трехпозиционный переключатель
Переключатель на 3 положения имеет рукоятку с тремя позициями для размыкания и замыкания цепочки. Серединная позиция обеспечивает размыкание каждой имеющейся группы контактов. Управление устройством пользователь осуществляет вручную. Верхние контакты применяются обычно для подсоединения вводов, а нижние – нагрузки. Такое устройство не снабжено расцепителями (тепловым либо электромагнитным), так что при его установке на входы ставят выключатели-автоматы, срабатывающие при перегрузке. Данная конфигурация предотвратит инциденты искрения и повреждение целостности изоляционного материала проводки. В прошлом эти приборы применялись в качестве ведущих устройств ввода в распредщитах. Со временем это место заняли выключатели-автоматы, но гибкость и простота конструкции позиционных переключателей, а также их невысокая цена обеспечивают этим изделиям достаточную популярность.
Проходные выключатели схема без ответвительной коробки
В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.
После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»
Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:
1. На импульсных реле.
Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.
Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.
Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.
Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение .
2. На проходных выключателях.
Вначале давайте вспомним схему проходных выключателей из двух мест.
Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.
Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».
В ней тема проходных и перекрестных выключателей разобрана от и до.

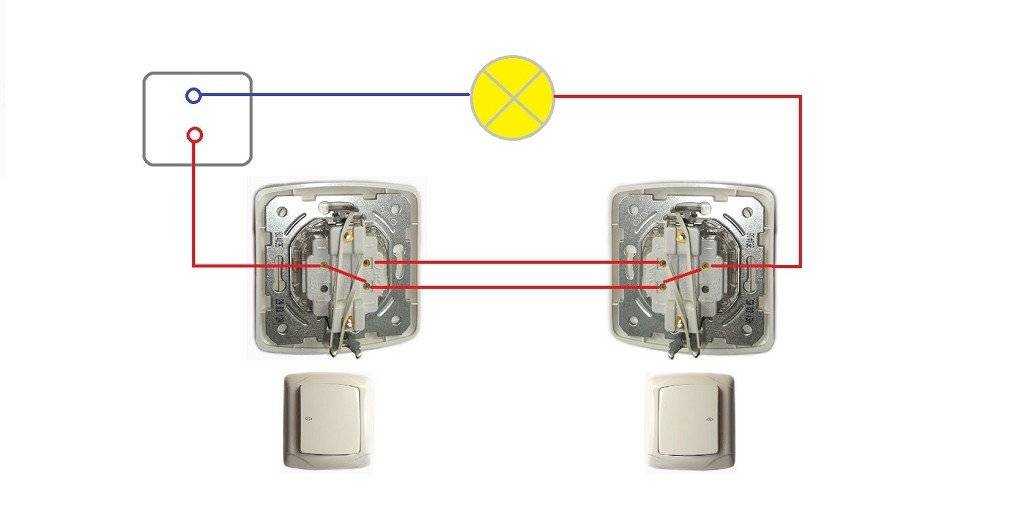

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.
Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).
Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.
Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.
Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.
Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.
Схема расключения проходных выключателей с трех мест без ответвительной коробки.
В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.
Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.
Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт b с контактом c, т.е. крест-накрест.
Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.
В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.
Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.
И напоследок список материалов по проходным и перекрестным выключателям, которые рекомендую изучить.
Источник
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo
Описание патента на изобретение SU1786656A1
Изобретение относится к электротехнике и может быть использовано при коммутации электрических и радиотехнических цепей.
Известен простой квазисенсорный переключатель, содержащий п статических триггеров, п+1 кнопку, причем нулевые входы триггеров соединены через п+1 кнопку Сброс с корпусом, единичные входы триггеров соединены с корпусом через соответствующие кнопки включения каналов, прямые или инверсные выходы триггеров являются выходами переключателя 1.
Недостатком такого переключателя является то, что при переключении на другой канал необходимо пользоваться кнопкой Сброс.
Наиболее близким техническим решением является переключатель, содержащий группу кнопок, группу элементов И-НЕ, причем первые входы элементов И-НЕ группы через соответствующие кнопки включения каналов соединены с корпусом, выход 1-го элемента И-НЕ является выходом переключателя и соединен с 1-ми входами всех, кроме 1-го, элементов И-НЕ 2.
Он имеет существенный недостаток — недопустимость даже случайного нажатия на две или несколько кнопок одновременно, поскольку в этом случае выходят из строя его элементы, выходы которых оказываются соединенными с общим проводом.
Целью изобретения является повышение надежности работы переключателя во время его эксплуатации.
Цель достигается тем, что квазисенсор — ный переключатель дополнительно содержит группу резисторов и группу элементов .И.
На чертеже изображена функциональная схема квазисенсорного переключателя.
Квазисенсорный переключатель содержит группу кнопок 1,2…п, группу регистров 3, группу элементов И4 и группу элементов И-НЕ 5, причем первые контакты группы кнопок 1,2…п соединены с общим проводом, вторые контакты — с первыми входами соответствующих элементов И4 группы и через соответствующие резисторы 3 с плюсовой шиной, выход 1-го элемента И4 группы соединен с i-ми входами всех, кроме 1-го, элементов И-НЕ 5 группы, выходы которых являются выходами переключателя и соединены с вторыми входами соответствующих элементов И4 группы.
Переключатель работает следующим образом..
.При подаче питания логический О может появится только на одном выходе переключателя. Допустим, что он появился на выходе 1. На всех остальных выходах присутствует логическая 1й.
Если нужно переключить выход, например, на второй, нажимаем на кнопку 2. На выходе второго элемента И4 группы появляется логический О, так как на выходе первого элемента И4 группы присутствует логическая 1. ..-.
Предлагаемый переключатель по срав- неникхс прототипом имеет большее количество элементов, но такая схема устраняет существенный недостаток прототипа, в котором недопустимо одновременное нажатие на две или несколько кнопок, что приводит к выходу из строя логических элементов переключателя, выходы которых оказываются соединенными с общим проводом. Предлагаемый переключатель устра няет этот недостаток, и значит, повышается надежность переключателя во время его эксплуатации.
Формула изобретения Квазисенсорный переключатель, содёржащий группу кнопок, группу элементов И- НЕ, о т л и ч а ю щ и и с я тем. что, с целью повышения надежности, в него дополнительно введены группа резисторов и группа элементов И, причем первые контакты кнопок соединены с общим проводом, а вторые соединены с первыми входами соответствующих элементов И группы и через соответствующие резисторы — с плюсовой шиной, выход 1-го элемента И группы соединен с
1-ми входами всех, кроме 1-го элемента И-НЕ группы, выходы которых являются выходами переключателя и соединены с вторыми входами соответствующих элементов И группы.
Коммутация из трех точек
Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.
Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.
Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Схема управления двумя светильниками из трех удаленных точек с нуля
Трудности с осветительными приборами могут возникнуть:
- внутри длинных узких коридоров с последовательным расположением входов в квартиры;
- на лестницах частного дома между пролетами каждого этажа;
- в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
- на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
- в других подобных ситуациях.
Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.
Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.
Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.
Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.
Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.
Управление освещением с трех мест и более
Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.
Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).
Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.
Принцип работы перекрестного переключателя (выключателя)
Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.
Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.
Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.
Схема подключения трех выключателей
Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.
Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.
Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.
Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.
Схема подключения четырех выключателей
Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.
При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.
При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.
Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:
- относительно высокая стоимость;
- сравнительно низкая надежность;
- возможность ложных срабатываний;
- сложность обслуживания и ремонта.
Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.
Назначение
Назначение ВН — коммутация рабочих токов в электроустановках, то есть мощностей, которые не превышают допустимые (номинальные) значения для того или иного участка электрической сети. Данное устройство не рассчитано на отключение токов аварийного режима, поэтому его можно устанавливать только при условии наличия в цепи защиты от короткого замыкания и перегрузки, которая реализуется плавкими предохранителями (ПК, ПКТ, ПТ) или защитным аппаратом, установленным со стороны источника питания или на группе потребителей.
При этом ВН имеет отключающую способность, которая соответствует электродинамической стойкости при коротких замыканиях, что позволяет использовать данный электрический аппарат для подачи напряжения на участок электрической сети, не зависимо от его текущего состояния, например, для пробного включения.
Таким образом, при условии наличия в цепи защиты от сверхтоков рассматриваемый элемент оборудования может эксплуатироваться как полноценный высоковольтный защитный аппарат (масляный, вакуумный или элегазовый). А при наличии моторного привода может участвовать в работе различных автоматических устройств (АВР, АПВ, АЧР, ЧАПВ), а также управляться удаленно автоматизированной системой диспетчерского технологического управления.
Схемы подключения
Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.
Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.
Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.
Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.
Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.
Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.
