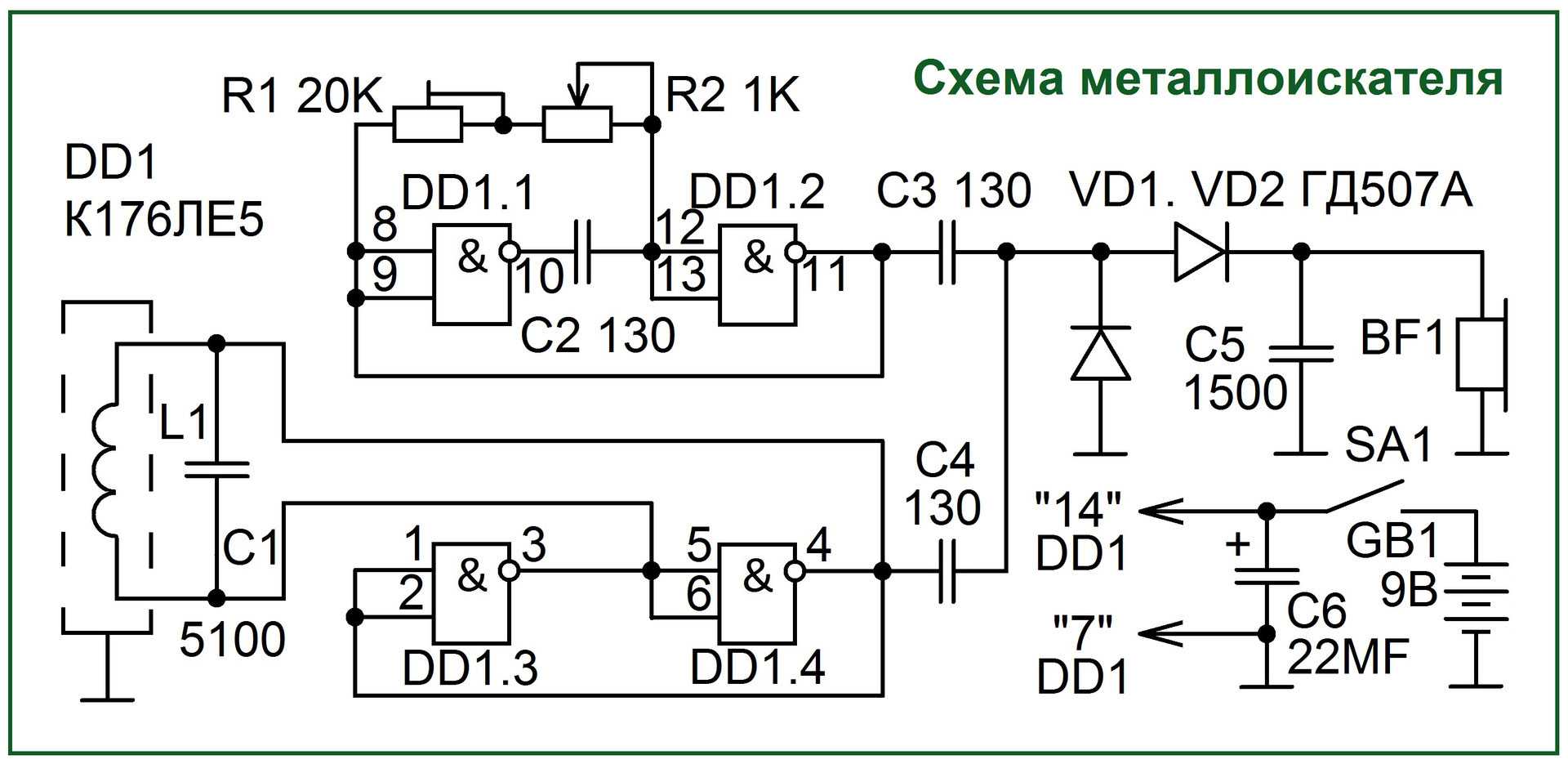

Металлоискатели своими руками. часть 4 — компактный металлоискатель на микросхеме к175ле5

Объяснение ключевых правил обнаружения

Ищет ли человек золото, древние монеты или сокровища, затонувшие под водой, существует несколько основных правил и условий, которые являются общими для обнаружения металлов всех видов.

Источники

• https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
• https://svoimi-rukami2.ru/metalloiskatel-iz-radiopriemnika-i-kalkulatora/
• https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami
• https://homius.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
• https://pochini.guru/sovety-mastera/izgotovlenie-metalloiskatelya
• https://7klad.com/pro-metalloiskateli/metalloiskatel-svoimi-rukami
• https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html
• https://svoimirykami.guru/metalloiskatel-svoimi-rukami/
• https://xlom.ru/poisk-metalloloma/metalloiskatel-svoimi-rukami-3-varianta-ot-raznyx-masterov
• https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/metalloiskatel-svoimi-rukami.html
• https://www.qrz.ru/schemes/contribute/constr/metalloiskatel_svoimi_rukami_12_principial_nyh_shem.html
• https://stroy-podskazka.ru/metalloiskateli/svoimi-rukami/
• https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

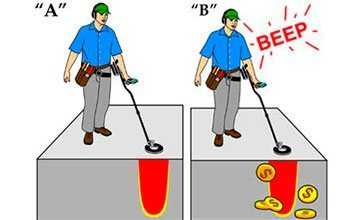

Принципы работы металлоискателя

Новички на первых этапах могут пугаться различных схем и формул при самостоятельной сборке. Но если поискать доступную информацию в интернете, то можно с лёгкостью понять все нюансы. Поэтому для того чтобы в итоге получить хороший аппарат с дискриминацией, необходимо тщательно изучить различные схемы, инструкции и принцип работы металлодетектора.

Если найденный предмет не проводит ток, но все же металлоискатель его обнаружил, то это значит, что он имеет своё электромагнитное поле.

При обнаружении предмета более дешёвые аппараты создают специальный звук после передачи информации в блок управления. Но в дорогих заводских моделях информация может отображаться и на экране.

Для того чтобы собрать аппарат качественно, нужно сначала изучить подробную инструкцию; металлоискатель своими руками изготовить не так просто. Хотя с правильным подходом это вполне реально даже без специальной подготовки. Причём, можно сделать и подводный аппарат, который сможет искать золото и другие драгоценные металлы. Хотя глубинный металлоискатель сделать вряд ли получится, такие аппараты изготовляются на заводах.

Металлоискатель состоит из:

• генератора электромагнитных колебаний — передатчика;
• передающей катушки;
• приёмника электромагнитных колебаний;
• динамиков для извещения звуком;
• дешифратора, который выделяет полезный сигнал из общего фона.

Металлоискатель Clone PI W своими руками

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.

Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.

Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

• энергичное потребление заряда аккумуляторов питания;
• отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Как сделать металлоискатель своими руками?

Исходя из того, что стоимость подобных детекторов очень высока, имеет смысл разобраться с возможностью сделать простой металлоискатель своими руками в домашних условиях. Самоделки, практически не требуют никаких затрат, кроме, конечно, небольшого количества времени.

Так как схема металлоискателя достаточно проста, для работы понадобится наличие двух дисков (CD и DVD), наушников, обычного калькулятора, элемента питания на 9 вольт («крона»), изоленты и клея, а собираете вы ее практически «на коленке».

Итак, подробная инструкция по сборке металлоискателя своими руками.

Чтобы собрать металлоискатель из дисков, нужно придерживаться следующего алгоритма действий:

• Штекер наушников не потребуется, а потому он срезается, а провода зачищаются на длину около 1 см.
• Каждый зачищенный провод делится на две равные части, одна из которых пойдет к зеркальной части диска, а вторая к питающему элементу.
• При условии, что зеркальная поверхность дисков находится с двух сторон, при помощи клея одна из частей провода крепится на нее по отдельности. Если же диски односторонние — то по тут все проще. Контактной является пишущая сторона.
• Изолентой крепятся провода на самих CD и DVD дисках.
• Калькулятор во включенном состоянии крепится той же изолентой между дисками, а на поверхности DVD закрепляется элемент питания.

На этом работа окончена и металлоискатель из подручных средств готов. Как можно убедиться, процесс это совершенно несложный и незатратный, как в финансовом плане, так и по времени.

Конечно, если делать металлоискатель, схемы которого настолько просты, то его характеристики не сравнятся с профессиональными устройствами, но элементарные конструкции в грунте с его помощью можно найти.

Если же требуется более устройство, мощнее, чем простейший металлоискатель, его можно сделать из старого радиоприемника.

Место для поиска с металлоискателем

С металлоискателем нужно ходить там, где люди что-то теряют. Мне повезло, у меня есть такое место. Неподалеку от моего дома расположен заброшенный речной песчаный карьер, на котором летом постоянно отдыхают люди бухая и купаясь в реке. Понятное дело, они постоянно что то теряют. На мой взгляд, лучшего места для поиска с металлоискателем BFO придумать нельзя. Потерянные вещи моментально самозакапываются на небольшую глубину в сухой песок и отыскать их вручную уже практически невозможно.  Мистика какая то. Помню, в детстве уронил там в песок ключи от квартиры. Вот стою я, вот сюда упали ключи, но, сколько я не перекапывал тот участок — все безрезультатно. Они буквально провалились «сквозь землю». Просто заколдованное место. В то же время  на этом «золотом» пляже я  постоянно находил в песке чужие ключи, зажигалки, монеты, украшения и телефоны. А при последнем походе с металлоискателем – женское тонкое золотое кольцо. Оно было почти у поверхности чуть присыпано песком. Возможно, просто везение.  Собственно именно под этот пляж я и делал свой металлоискатель.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Устройство металлодетектора

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде. С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы. Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

1. Прибор создаёт электромагнитное поле.
2. Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

• оценить массу находки;
• получить данные о форме, размерах и конфигурации объекта;
• уточнить место расположения, в том числе – по глубине.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Популярные статьи Пасхальные поздравления в стихах

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

• генератора электромагнитного поля;
• датчика изменений этого поля;
• аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

• любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
• полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
• профессиональные металлоискатели для постоянно работающих в этой сфере;
• специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

Многие любители изготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Катушка

Катушку для металлоискателя можно собрать двумя способами. Каждый способ требует четкого соблюдения инструкции.

Способ 1

Катушка для металлоискателя Пират, выполненная своими руками, должна быть одновременно прочной и чувствительной. При сборке этого варианта, строго запрещается использовать металлические корпуса, фольгу или иные детали. Самодельная катушка изготовляется следующим образом:

1. Подбирается каркас диаметром 19–20 см. Можно вырезать фанерный круг или воспользоваться подходящей по размеру пластиковой емкостью, или трубой.
2. Подготавливается медный, изолированный лаком провод сечением 0.5 мм.
3. На каркас наматывается провод в количестве 25 витков.
4. Оба конца провода выводятся за обмотку. Они должны быть длиной не менее 20 см.
5. Заготовка снимается с каркаса и плотно обматывается изоляционной лентой.

Очень важно, чтобы сопротивление изготовленной катушки не превышало 2 Ом. Далее можно настроить чувствительность

Делается это уже после того, как все элементы конструкции будут собраны вместе.

При сборке катушки, нужно учитывать тот факт, что при увеличении диаметра необходимо снижать число витков. Деталь большого диаметра будет обладать более широким диапазоном сканирования, но при этом уменьшиться проникающая способность и чувствительность прибора. Все размеры и количество витков показаны в списке.

Способ 2

Эти способом создается катушка из компьютерного 8 жильного кабеля без фольгированного экрана. Далее дается подробнейшая инструкция по сборке:

1. На подготовленный каркас диаметром 200 мм. наматывается 1 виток подготовленного кабеля.
2. После 1 оборота, конец кабеля продевается через первый виток и обматывается вокруг заготовки.

Таким образом, вокруг 1 витка обматывается еще 3 оборота. Должно получиться плотное кольцо из скрученного кабеля. Далее необходимо соединить концы всех жил. Делается это по следующей схеме:

1. Жила зеленого цвета соединяется с бело-зеленной.
2. Второй конец бело-зеленой жилы соединяется с синей.
3. Синяя с бело-синей.
4. Бело-синяя с оранжевой.
5. Оранжевая с бело-оранжевой.
6. Бело-оранжевая с коричневой.

Должны остаться 2 жилы: зеленая и бело-коричневая. Они будут подключаться непосредственно к плате. Все остальные соединения необходимо спаять и изолировать.

Такая катушка обладает более высокой чувствительность. Она на 20–25 % больше, чем у представленного выше варианта. При этом сохраняется сопротивление до 2 Ом. Для повышения чувствительность необходимо уменьшить число витков с 4 до 3. При этом стоит учесть повышение потребления электрического тока. Для снижения потребления необходимо увеличить диаметр окружности с 200 до 250 мм.

Стабильность и чувствительность металлоискателя обеспечивают следующие схемные решения:

1)Генераторы эталонный и измерительный разнесены — выполнены в отдельных корпусах микросхем – DD1 и DD2. На первый взгляд это расточительство – используется всего один логический элемент корпуса микросхемы из четырех. То есть, да, эталонный генератор собран только на одном логическом элементе микросхемы. Остальные три логические элемента микросхемы  не задействованы вовсе. Точно так же построен и измерительный генератор. Казалось бы — бессмысленно не задействовать свободные логические элементы корпуса микросхем. Однако именно в этом и есть большой смысл. И состоит он в том, что если, допустим, все же собрать в одном корпусе микросхемы два генератора – они будут синхронизировать друг друга на близких частотах. Не удастся получать малейшие изменения результирующей частоты. На практике это будет выглядеть как резкое изменение частоты лишь при близком воздействии массивного металлического предмета на измерительную катушку. Иными словами резко снижается чувствительность. Металлоискатель не реагирует на мелкие предметы. Результирующая частота как бы «залипает» на нуле – до определенного момента вовсе нет биений.  Еще говорят – «тупой металлоискатель», «тупая чувствительность». Кстати «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 построен как раз на одной микросхеме вовсе. Там очень заметен этот эффект синхронизации частот. Ним совершенно невозможно искать монеты и мелкие предметы.

Так же оба генератора должны быть экранированы отдельными небольшими экранами из жести. Это на порядок повышает стабильность и чувствительность металлоискателя в целом. Достаточно, просто припаять на минус между микросхемами генераторов небольшие перегородки из жести, чтобы убедится в улучшении параметров металлоискателя. Чем лучше экран — тем лучше чувствительность  (ослабляется влияние генераторов друг на друга и плюс защита от внешнего воздействия на частоту).

2)Электронная настройка.

Во всех классических схемах BFO (схемах BFO прошлого века) для настройки нулевых биений используется конденсатор переменной емкости КПЕ. Этот паршивый элемент изначально перечеркивает все возможности металлоискателя на биениях. Никогда не используйте КПЕ в BFO! Даже если он не будет иметь люфтов, все равно он будет источником паразитного изменения частоты в следствии температурных  и емкостных влияний окружающей среды. Производить поиск в реальных походных условиях с конденсаторным металлоискателем на биениях сплошное мучение.

Только электронная настройка! Она реализована на стабилитроне D1, включенном в схему как варикап. Такая схема обеспечивает хорошую перестройку частоты при отсутствии паразитных явлений. Вместо  КС147 можно использовать к примеру КС133, КС156 и многие другие. Так же многие диоды обладают свойством варикапа. Естественно, возможно придется подобрать резисторы R1, R3. Возможно R3 нужно будет вообще закоротить при другом стабилитроне или диоде.

3)Компаратор на DD3.2 – DD3.4.

Этот элемент схемы преобразует синусоидальный сигнал с выхода смесителя DD3.1 в прямоугольные импульсы удвоенной частоты.

Во первых, прямоугольные импульсы отчетливо слышны на герцовых частотах как четкие щелчки. В то время как синусоидальный сигнал герцовых частот уже с трудом различим на слух.

Во вторых, удвоение частоты позволяет более близко подойти регулировкой к нулевым биениям. В результате, регулировкой можно добиться «цоканья» в наушниках, изменение частоты которого уже можно уловить при поднесении маленькой монеты к катушке на расстоянии 30 см.

4)Стабилизатор питания генераторов.

Естественно, в данной схеме напряжение питания заметно влияет на частоту генераторов DD1.1 и DD2.1 металлоискателя. Причем на каждый из генераторов влияет по разному. В результате чего, с разрядом батареи немного «плывет» и частота биений металлоискателя. Для предотвращения этого в схему был введен пятивольтовый стабилизатор DA1 для питания генераторов DD1.1 и DD2.1. В результате чего частота перестала «плыть». Однако, следует сказать, что с другой стороны, из за пятивольтового питания генераторов несколько снизилась чувствительность металлоискателя в целом. По этому, эту опцию следует считать необязательной и при желании можно питать генераторы DD1.1 и DD2.1 от кроны без стабилизатора DA1. Только придется чаще подстраивать частоту вручную, регулятором.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

Схемы

Собирать металлоискатель Пират можно с использованием различных микросхем, а также транзисторов. От выбора электронного компонента будет зависеть проникающая способность катушки, ширина обнаружения, а также величина частоты и скорости приема сигнала. Также новичку будет удобнее использовать транзисторы, так как их легко найти в старой аппаратуре. Далее более подробно о разновидностях схем устройства.

NE555

Выбирая схему металлоискателя Пират на микросхеме NE555 стоит учитывать, что этот компонент будет выступать в роли усилителя частоты для передатчика прибора. Приемник для такой схемы может быть собран на микросхеме К157УД2.

Такой принцип поможет усилить сигнал от передатчика, а также намного снизить помехи при использовании катушки более широкого диаметра.

TL072

Металлоискатель Пират можно собрать на микросхеме TL072. Этот компонент станет основой приемника устройства. Таких элементов понадобится 2. В схеме с этим элементом будет использована микросхема NE555, как основа для передатчика. Такая подборка не влияет на качество проникающей способности, но значительно стабилизирует рабочую частоту, выравнивает тональность сигнала, значительно снижает помехи.

Это особенно важно при взаимодействии с крупными и многочисленными намагничиваемыми предметами, залегающими в сырой почве на разной глубине

Транзисторы

Схема металлоискателя Gират на транзисторах значительно проще. Ее выбирают в случае, если трудно найти ранее описанные микросхемы. В подобной схеме, транзисторы выступают основой для частотного генератора и приемника. Главный недостаток использования этих элементов заключается в сложности последующей настройки. Транзисторы обладают очень узкой возможностью для увеличения параметров частот, посылаемых генератором сигналов. Также этот параметр будет трудно подстроить под принимающей узел будущего устройства. Для тонких настроек и корректировки понадобится осциллограф. Основным плюсом выбранной схемы является ее большая устойчивость к перегреву переменных резисторов.

Более дорогие и сложные микросхемы приходят в негодность при возникновении высокой температуры из-за наличия в устройстве резисторов с высоким сопротивлением.

К561LA7

Последняя схема предполагает в своей основе микросхему К561LA7. Этот элемент делиться на 4 сектора:

1. 2 сектора используются в качестве частотного генератора. Именно такой принцип позволяет получать высокий сигнал и сохранять его при увеличении диаметра катушки на 3–5 сантиметров.
2. Сектор 3 отвечает за прием отраженного сигнала от металлического предмета в почве. Также намного увеличивается частота реакции на намагничиваемые предметы и драгоценные металлы. Дискриминация не является высокой, но при определенном опыте эксплуатации можно научится определять металл по звуку.
3. Сектор 4 является фильтром сигналов. Он сопоставляет уровень отправленного и принятого импульса, передает на усилитель конечную частотную тональность. Этот сектор очень важен при наличии в земле предметов, размером не превышающих диаметр монеты.

Данная схема очень хорошо подходит для последующих настроек. Наличие встроенного фильтра может значительно повысить возможность обнаружения золота, среди намагничиваемых элементов в почве.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель пират. Его тоже несложно сделать своими руками, подробная инструкция в двух вариантах:

1. На той же микросхеме NE555. Это классический генератор, который начинает работать, когда в зоне действия катушки появляется металл. Никаких регулировок не требуется, в динамике будет слышен только писк.

1. По такому же принципу работает металлоискатель на транзисторе. На самом деле схема аналогичная, только NE555 заменен транзисторным генератором для КТ315.

подходить к блоку питания желательно на 12 вольт, так как качество работы зависит от напряжения. Платы уже протестированы, оба варианта показаны на иллюстрации.

Катушка (в данном случае одна) сделана из того же провода, что и трансформатор 0,5 мм. Оптимальный диаметр — 20 мм, количество витков — 25. Поскольку металлоискатель Pirate мы делаем своими руками, внешний дизайн отходит на второй план. Любой материал, который вы готовы выбросить, подойдет.

лучше сделать ручку съемной, чтобы ее было удобнее переносить. Помните, что использование металлов недопустимо.

Чувствительность регулируется двумя резисторами, которые меняются в реальном времени во время поиска. Настройка генератора не требуется.

А если качественно заклеить корпус, можно начинать искать «сокровища» в полосе для серфинга и даже на дне резервуара.

подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками может изготовить готовый «Пират» без дополнительных затрат. Для этого можно поступить двумя способами:

1. Увеличение диаметра индуктора. При этом проницаемость вниз значительно увеличивается, но чувствительность к мелким объектам снижается.
2. Уменьшите количество витков катушки при настройке схемы. Для этого придется пожертвовать катушкой для экспериментов. Время от времени мы снимаем (и режем), пока не увидим, что чувствительность начала снижаться. Вспомним количество витков при максимальных параметрах и создадим для этой схемы новую катушку. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменную на постоянный резистор.

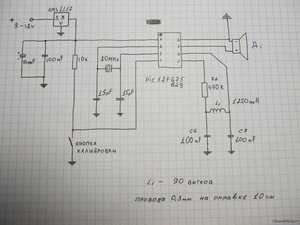

Металлоискатель Pirate можно собрать на популярном контроллере Arduino».

такой прибор удобнее использовать, но дискриминации по металлам все равно не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, вкратце разберем несколько серьезных моделей.

Принципиальная схема

Принципиальная схема самодельного металлоискателя на принципе биений изображена на рисунке 1.

Поисковый генератор собран по так называемой схеме «емкостной трехточки» на логических элементах DD1.1, DD1.2 ИМС К561ЛА7. Его колебательный контур образован:

• поисковой катушкой L1;
• конденсаторами С2—С4;
• варикапом VD1, управляющее напряжение на который поступает с потенциометра R2, выполняющего функцию органа настройки на низкую частоту биений.

В схему дополнительно введен транзистор VT1. Его предназначение — обеспечить термокомпенсацию варикапа VD1. Если же изготавливаемому металлоискателю суждено работать в благоприятных условиях, при небольших колебаниях температуры окружающей среды, то VT1 можно исключить из данного устройства.

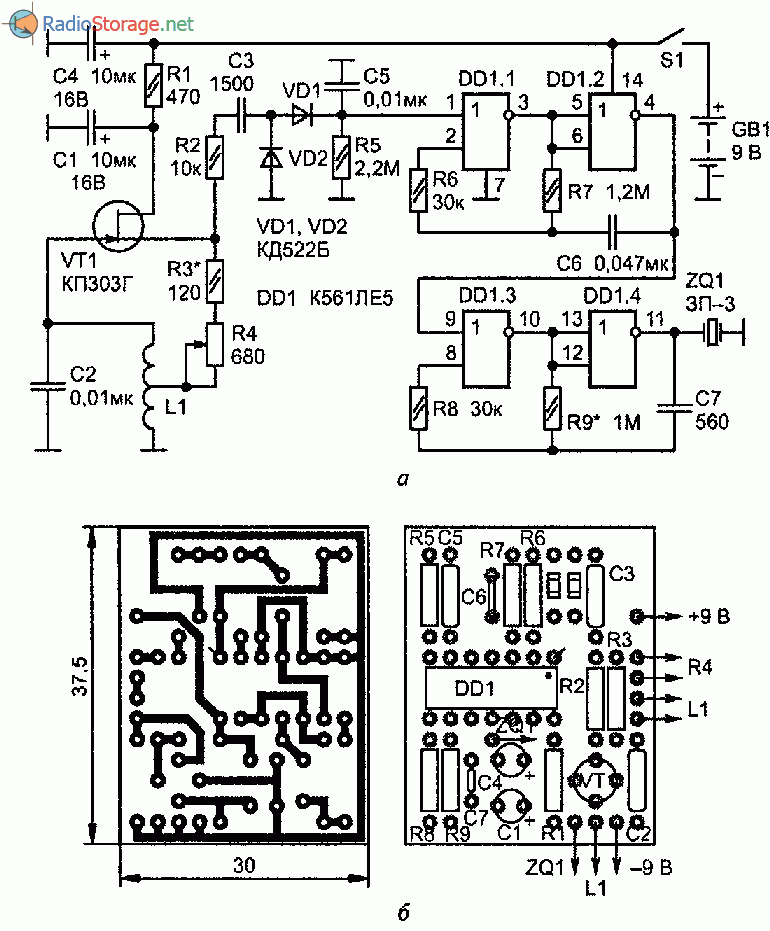

Рис. 1. Принципиальная схема самодельного металлоискателя с повышенной чуствительностью, работающего на принципе биений.

Опорный генератор реализован на двух логических элементах ЗИ-НЕ микросхемы DD2 (K561ЛA9). Частота стабилизирована кварцевым резонатором ZQ1 (1 МГц).

И у перестраиваемого, и у опорного генераторов имеется по буферному каскаду (логический элемент DD1.3 и, соответственно, DD2.3), работающему на смеситель DD1.4. Выделяемый в смесителе сигнал разностной частоты поступает на усилитель (транзистор VT2) с эмиттерным повторителем (ѴТЗ).

Звуковым индикатором обнаружения металла в грунте служит микротелефонный капсюль BF1 от слухового аппарата.

Стабилизатор напряжения DA1 на 5 В обеспечивает «электронику» питанием, а полупроводниковый диод VD2 защищает от ошибочной полярности при подключении батареи.

Дополнительные детали

Определившись со схемой, которая будет использоваться в металлоискателе Пират, необходимо подготовить дополнительные радиодетали, заняться подготовкой печатной платы. Далее будет представлен общий список для всех предоставленных ранее схем.

Резисторы

Эти компоненты очень распространенные. Их легко можно выпаять из устаревших электронных и электрических приборов. Список деталей следующий:

1. Номинал 1 кОм в количестве 1шт.
2. 1.6 кОм — 1шт.
3. 47 кОм — 1.
4. 62 кОм — 2.
5. 100 кОм — 1.
6. 120 кОм — 1.
7. 470 кОм — 1.
8. 2 МОм — 1.
9. 100 Ом — 1.
10. 10 Ом — 1.
11. 470 Ом — 1.
12. 150 Ом — 1.
13. 220 Ом, мощностью 1 Вт — 1.
14. 390 Ом, мощностью 0.5 Вт — 1.

Также можно заменить представленный список современными аналогами. В процессе эксплуатации появится возможность замены некоторых резисторов. Их сопротивление часто влияет на работу соседних компонентов и приводит к их перегреву.

Конденсаторы

Для работы схемы понадобятся электролитические конденсаторы следующих номиналов:

1. 1 мкФ, 16 вольт — 2 шт.
2. 10 мкФ, 16 вольт — 2.
3. 100 мкФ, 16 вольт — 1.

Также необходим керамический конденсатор 1 нФ и два пленочных элемента номиналом 100 нФ.

Микросхемы

В зависимости от выбранной схемы, понадобятся следующие компоненты:

1. NE555 или ее отечественный аналог КР1006ВИ1.
2. TL072 или аналог К157УД2.
3. К561LA7.

При выборе микросхемы стоит учитывать разное количество выводов на этих элементах и способы подключения в общую схему.

Транзисторы

Тем, кто решит собирать металлоискатель Пират на транзисторах, понадобятся следующие элементы:

1. IRF740.
2. BC547.
3. BC557

Все эти компоненты легко можно заменить полными отечественными аналогами.

Также для сборки схемы необходимы 2 диода марки 1N4148, динамик с сопротивлением до 8 Ом, катушка индуктивности до 2 Ом. Питание металлоискателя осуществляется батареей или аккумулятором напряжением до 12 вольт.

После того, как были собраны все необходимые радиодетали, нужно приступить к созданию печатной платы. Полное руководство будет представлено далее.

Как работает металлодетектор

Техническая реализация принципа действия МИ основывается на применении двух базовых функциональных элементов модульного типа:

• поисковых катушек для генерации первичного электромагнитного поля направленного характера и приема переотраженных вторичных радиосигналов;
• блоков управления для обработки информации от поисковых катушек и выдачи оператору результата обработки.

В зависимости от предназначения МИ, поисковые катушки работают в следующих частотных диапазонах:

• низкочастотном диапазоне в пределах 2,5-6,6 кГц – для выявления золота, серебра, меди и их сплавов на глубине до 4 метров;
• в среднечастотном диапазоне – для поиска металлов любого типа;
• в высокочастотном диапазоне – для поиска алюминия, никеля и обнаружения мелких мишеней на малой глубине.

Параметры магнитного поля, наведенного на поверхности металлической мишени, изменяются следующим образом:

• амплитуда сигнала уменьшается по мере удаления от передатчика;
• фаза наведенного поля определяется удельной электропроводностью металла.

По разнице амплитуды аппаратура МИ вычисляет расстояние до цели, по сдвигу фазы определяется тип металла.

На рис. ниже показана условная схема анализа информации МИ.

Схема анализа информации МИ

Подробная инструкция металлоискателя терминатор 3 своими руками

Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.

Для начал следует подготовить необходимое оборудование, а именно:

• мультиметр, который измеряет скорость.
• LC метр.
• Осциллограф.

Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:

https://www.youtube.com/embed/fGRHakJbTxc

1. Включить питание.
2. Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
3. Коснуться пальцами разъема датчика.
4. При включении должен мигнуть, а затем погаснуть светодиод.

Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.

На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.

Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.

Список деталей для металлоискателя терминатор 3

В качестве деталей для металлоискателя трио понадобятся:

• Конденсаторы металлоплёночные;
• SMD резисторы;
• Микросхемы;
• Транзисторы;
• Диоды.

При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.

Особенности глубинных металлоискателей

Глубинный металлоискатель привлекателен тем, что может обнаружить объекты там, где другие приборы бессильны. Хороший глубинный металлоискатель, сделанный своими руками,заглядывает на глубину в 6 метров, и ему не помеха корни, пустоты или другие преграды. Один нюанс – с его помощью можно обнаружить только крупные предметы, да и это понятно, ведь ради пары монет вы не станете копать шестиметровую яму.

И снова мы возвращаемся всё к той же универсальной модели детектора «Пират». Оказывается, на его основе можно сделать и глубинный прибор, и это совсем несложно. Процесс модификации описан в этом видео.

Экономьте время: отборные статьи каждую неделю по почте
