Какие виды металлоискателей можно сделать своими руками

Вы можете купить металлоискатель в специализированном магазине или сделать металлоискатель своими руками в домашних условиях. Есть схемы, которые под силу даже начинающему радиолюбителю. К устройствам, которые вы можете собрать самостоятельно, относятся:

«Пиратская» модель»;
бабочка»;
Терминатор 3 и др.
устройство без микросхем (ИС);

В Интернете циркулирует информация, что якобы из телефона можно собрать металлоискатель своими руками. Запомните два слова: это фантастика. Есть несколько приложений, благодаря которым можно включить в схему детектора планшет или смартфон, но сделать полноценное устройство для поиска металлов и их распознавания невозможно.

Самостоятельно собранный металлоискатель бабочка имеет свои особенности

Особенности схемы металлоискателя с дискриминацией металлов

Для облегчения поисковой задачи металлоискатели оснащены дискриминаторами, позволяющими определять тип металла и пропускать мусор. Более простые методы обнаружения реализованы в более старых продуктах и устройствах начального уровня. Опция дискриминации позволяет пользователю реагировать на смещение определенного значения. В то же время прибор не может отличить цветные металлы друг от друга. В промышленных устройствах используются гамма-дискриминаторы. Системы обработки, используемые в этих продуктах, позволяют программировать детектор так, чтобы он реагировал только на определенные подгруппы металлов.

Установка всех элементов

После того, как печатная плата будет готова, необходимо припаять элементы схемы. Их можно снять со старых и негодных магнитофонов, телевизоров, радиоприемников. Но в принципе, если список необходимых запчастей готов, все можно купить на радиорынке. Они стоят копейки.

Процесс установки выглядит следующим образом:

Для начала нужно установить основную микросхему. Можно использовать зарубежный NE555 или советский КР1006ВИ1, подойдет и то, и другое. А вот с отечественным могут возникнуть проблемы, так как они уже не производятся. С зарубежным аналогом проблем быть не должно. Перед монтажом основной детали под ней заклеивается перемычка.
Далее устанавливается двухканальный усилитель К157УД2. Он стоит в старом магнитофоне.
Кроме того, монтируются конденсаторы и резисторы.
На следующем этапе необходимо спаять два транзистора типа BC557 или аналогичный.

Как собрать своими руками без использования микросхем

Это самый простой вариант сборки. Так сказать, манекенов. Вам даже не нужно ничего платить. Металлоискатель состоит из калькулятора, радиоприемника и картонной коробки или коробки для компакт-дисков. Приемник и калькулятор следует рассматривать как можно более простыми, без защиты от электромагнитных помех.

Принцип работы основан на том, что вычислитель создает радиопомехи в диапазоне АМ, а приемник их обнаруживает. Изготовление металлоискателя своими руками состоит из следующих этапов:

Установите радио в самый высокий диапазон AM, но в то же время без радиостанций. Должны быть слышны только помехи.
Приклейте магнитолу двусторонним скотчем тыльной стороной к клапану коробки для компакт-дисков. Приклейте калькулятор к другой ленте.
Включите калькулятор. При полностью открытой дверце ресивер должен усилить звук.
Плавно сложите коробку. Когда угол между приемником и калькулятором составляет около 90 °, радио останавливается.
Закрепите коробку в этом положении.

Когда металл попадает в зону действия МД, вектор поля поворачивается, и приемник снова усиливает звук. В зависимости от конструкции приемника звук может усиливаться под углом 90 °. В этом случае угол между створками коробки постепенно увеличивается, в результате чего происходит ослабление тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На следующих рисунках показаны схемы подключения плат металлоискателя на двухконтурном генераторе, трансформаторе, транзисторе и микросхеме K561LE5.

Электронику, сделанную своими руками, следует поместить в пластиковый корпус, чтобы исключить помехи.

Как сделать катушку

Применяется эмалированный медный провод диаметром 0,4-0,6 мм и рамка необходимого размера. Диаметр рамки зависит от цели использования металлоискателя:

14-18 см — для поиска мелких украшений;
до 9 см — подходит для поиска фурнитуры и профилей;
22-50 см — для поиска крупных и глубоко закопанных предметов.

Также для правильной работы металлоискателя необходимо следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в Интернете с помощью калькулятора.

Катушкодержатель можно купить в магазине или изготовить самостоятельно. Для этого подойдет фанера или прочный пластик. Лучше использовать пластик (поликарбонат, компьютерный диск, ведро), так как он меньше всего влияет на электромагнитное поле и не впитывает влагу.

Если микросхема используется в DIP-корпусе, детали располагаются, как показано на рисунке ниже.

Пират

Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель пират. Его тоже несложно сделать своими руками, подробная инструкция в двух вариантах:

На той же микросхеме NE555. Это классический генератор, который начинает работать, когда в зоне действия катушки появляется металл. Никаких регулировок не требуется, в динамике будет слышен только писк.

По такому же принципу работает металлоискатель на транзисторе. На самом деле схема аналогичная, только NE555 заменен транзисторным генератором для КТ315.

подходить к блоку питания желательно на 12 вольт, так как качество работы зависит от напряжения. Платы уже протестированы, оба варианта показаны на иллюстрации.

Катушка (в данном случае одна) сделана из того же провода, что и трансформатор 0,5 мм. Оптимальный диаметр — 20 мм, количество витков — 25. Поскольку металлоискатель Pirate мы делаем своими руками, внешний дизайн отходит на второй план. Любой материал, который вы готовы выбросить, подойдет.

лучше сделать ручку съемной, чтобы ее было удобнее переносить. Помните, что использование металлов недопустимо.

Чувствительность регулируется двумя резисторами, которые меняются в реальном времени во время поиска. Настройка генератора не требуется.

А если качественно заклеить корпус, можно начинать искать «сокровища» в полосе для серфинга и даже на дне резервуара.

подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.

Улучшение характеристик

Глубинный металлоискатель своими руками может изготовить готовый «Пират» без дополнительных затрат. Для этого можно поступить двумя способами:

Увеличение диаметра индуктора. При этом проницаемость вниз значительно увеличивается, но чувствительность к мелким объектам снижается.
Уменьшите количество витков катушки при настройке схемы. Для этого придется пожертвовать катушкой для экспериментов. Время от времени мы снимаем (и режем), пока не увидим, что чувствительность начала снижаться. Вспомним количество витков при максимальных параметрах и создадим для этой схемы новую катушку. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменную на постоянный резистор.

Металлоискатель Pirate можно собрать на популярном контроллере Arduino».

такой прибор удобнее использовать, но дискриминации по металлам все равно не будет.

Разобравшись, как сделать металлоискатель своими руками для любительских задач, вкратце разберем несколько серьезных моделей.

Объяснение ключевых правил обнаружения

Ищет ли человек золото, древние монеты или сокровища, затонувшие под водой, существует несколько основных правил и условий, которые являются общими для обнаружения металлов всех видов.

Источники

https://HouseChief.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
https://svoimi-rukami2.ru/metalloiskatel-iz-radiopriemnika-i-kalkulatora/
https://seti.guru/kak-sdelat-moshhnyiy-metalloiskatel-svoimi-rukami
https://homius.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html
https://pochini.guru/sovety-mastera/izgotovlenie-metalloiskatelya
https://7klad.com/pro-metalloiskateli/metalloiskatel-svoimi-rukami
https://tehnoobzor.com/schemes/next-sh/2781-kak-sdelat-metalloiskatel-svoimi-rukami-v-domashnih-usloviyah-top-3-shem.html
https://svoimirykami.guru/metalloiskatel-svoimi-rukami/
https://xlom.ru/poisk-metalloloma/metalloiskatel-svoimi-rukami-3-varianta-ot-raznyx-masterov
https://ProFazu.ru/elektrooborudovanie/samodelki-oborud/metalloiskatel-svoimi-rukami.html
https://www.qrz.ru/schemes/contribute/constr/metalloiskatel_svoimi_rukami_12_principial_nyh_shem.html
https://stroy-podskazka.ru/metalloiskateli/svoimi-rukami/
https://www.asutpp.ru/kak-sdelat-metalloiskatel-svoimi-rukami.html

Инструкция по созданию простого пляжного металлоискателя

Это совокупность, которая поможет вам найти монеты или украшения на том же пляже (например, потерянную серьгу). В этом устройстве всего одна микросхема — таймер NE555N, а также катушка и несколько радиоэлементов. Если посчитать общую стоимость устройства, то можно уложиться в 300-400 рублей.

Что вам нужно:

выключатель;
плотный картон, клей;
2 конденсатора 2,2 мкФ, 16 В;
аккумуляторный блок;
аккумулятор на 9 вольт;
электромеханический излучатель звука;
сопротивление 47 кОм;
около 100 м медного провода диаметром 2 мм.
фрагмент контактной макетной платы;
микросхема NE555N;

Делаем устройство своими руками по схеме.

Самое сложное в устройстве — это катушка. По расчетам, катушка диаметром 90 мм имеет 260 витков медного провода диаметром 2 мм. В этом случае его индуктивность будет равна 10 миллигенри. Катушка наматывается очень аккуратно, по очереди. А чтобы исключить раскручивание проводов, обмотка сверху обматывается белой изолентой. А если вы хотите построить катушку большего размера (чтобы увеличить дальность обнаружения устройства), вы можете использовать онлайн-калькуляторы для расчета.
Все электрические компоненты должны быть размещены на макете. Подключения производятся самым обычным проводом, пайка платы займет не более 15 минут. Размер доски где-то похож на спичечный коробок.
Ручка металлоискателя может быть изготовлена из картона, в ручку устанавливаются печатная плата, выключатель и аккумулятор. Для этого понадобится плотный картон, а фиксация будет на обычном ПВА. Клей сохнет, в картоне просверливаются отверстия для ниток и доски. Поисковая катушка крепится к ручке горячим клеем.

Металлоискатель готов, осталось только научиться им пользоваться. Пока рядом с катушкой нет металла, излучатель звука будет издавать звуковой сигнал с той же частотой. Если появится металл, высота звука будет выше. Так, с таким искателем дальность обнаружения крупной монеты может достигать 7 см.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
Проволока и изолента.
Наушники (подходят к плееру).
Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
Микросхемы: К157УД2 и НЭ
Конденсатор керамический — 1 нФ.
2 пленочных конденсатора — 100 нФ.
Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Схема металлоискателя на микросхеме К561ЛЕ5

Простая схема, основанная на простых элементах. Вам понадобится микросхема, конденсаторы, резисторы, наушники, блок питания. Рекомендуется сначала собрать катушку L2, как показано на фото:

Главный генератор с катушкой L1 собран на одном элементе микросхемы, а катушка L2 используется в схеме поискового генератора. При попадании металлических предметов в зону чувствительности меняется частота цикла поиска и меняется звук в наушниках. Ручкой конденсатора C6 вы можете отрегулировать лишний шум. В качестве аккумулятора используется батарея на 9 В.

В заключение могу сказать, что любой, кто знаком с основами электротехники и у кого хватит терпения, сможет собрать устройство и приступить к работе.

Типы анализа

Для радиолюбителей и самодельщиков есть всё в этом китайском магазине.
ПО платное, но есть бесплатная дневная ознакомительная версия. Circuit Sims : Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Программа работает, начиная от Windows 98 и заканчивая Windows 7.

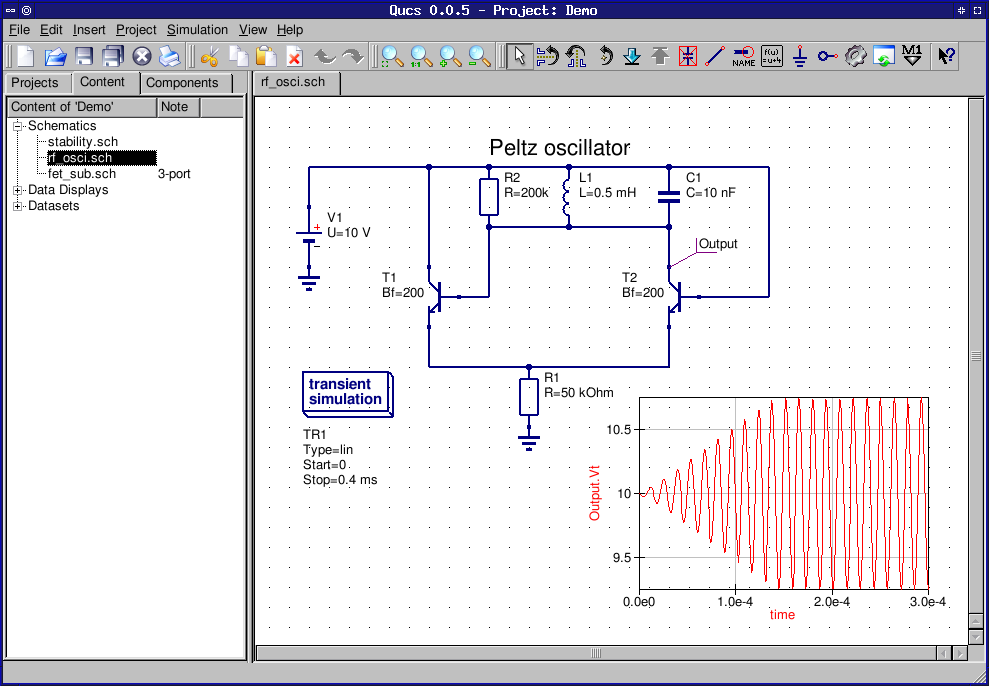

Можно заключить, что несмотря на свои недостатки Qucs представляет собой весьма достойную альтернативу проприетарным САПР для моделирования электронных схем.
Дополнительно данный софт имеет в своем составе множество показательных образцов. Система является достаточно стабильной и надежной, легка в освоении и работе. Некоторые из приложений платные, но у них есть демо версии с которыми можно подробно ознакомиться.
Файлы также можно экспортировать во многие форматы, включая JSON. Все полученные условными приборами информационные данные сохраняются в памяти компьютера. Программа имеет возможность создавать: разнообразные инженерные и технические рисунки; электронные схемы; составлять эффектные презентации; разрабатывать организационные схемы, маркетинговые и многие другие. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт.

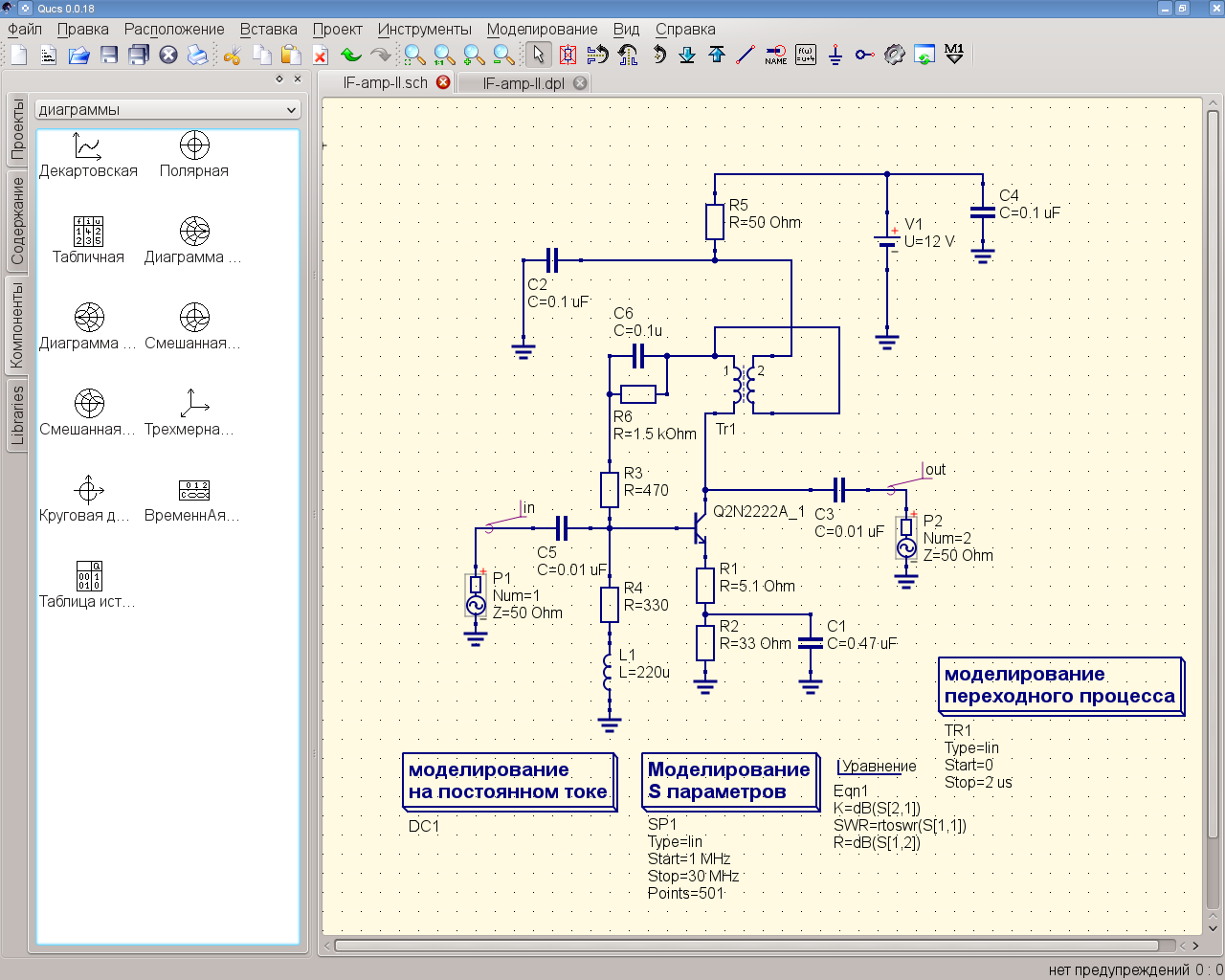

Особенности симулятора электрических схем Qucs

По желанию производитель предлагает относительно недорогую конструкцию печатной платы в соответствии с созданной конструкцией. Я представляю, на сколько облегчают труд подобные программы. Существует множество бесплатных версий. Ведётся разработка системы синтеза активных фильтров для Qucs ожидается в версии 0.

Отличная анимация движения и импульсов токов, а также зарядки и разрядки конденсаторов. Я представляю, на сколько облегчают труд подобные программы. Более подробную информацию о программе вы можете найти на нашем сайте. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Эх, раньше бы создали эту прогу Ответить Ответить с цитатой Цитировать владимир

Бесплатная версия программы не позволяет создавать электронные схемы в коммерческих целях. Суммарное напряжение последовательно соединенных батареек 3 вольта. Circuit Sims 2. Это измерительные щупы. Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

«Терминатор 3» своими руками

Если вам нужен самодельный металлоискатель с распознаванием металла, обратите внимание на эту модель. Схема довольно сложная, но ваши старания окупаются найденными монетами, которые могут оказаться золотыми

Особенность «Терминатора» — разделение приемной и передающей катушек. Для излучения сигнала сделано кольцо диаметром 200 мм. Для этого прокладывается 30 витков провода, затем он обрезается, в результате получаем 2 полукатушки общей емкостью 60 витков (см. Схему).

Катушка обмотки расположена внутри, 48 витков диаметром 100 мм.

Настройка производится с помощью осциллографа, после получения оптимальных результатов по амплитуде обмотки фиксируются в корпусе путем заливки эпоксидной смолой.

Затем выполняется практическая настройка переключателя селективности. Для этого используются реальные предметы из различных металлов, а их тип указывается на переключателе режимов (после проверки).

Радиолюбители работают над улучшенной версией «Терминатора 4», но практических примеров пока нет.

Так называемая «бабочка»

Такое прозвище связано с характерной формой площадки, на которой расположены индукторы.

Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек создается индукционное равновесие. Как только посторонний предмет с электропроводностью попадает в электромагнитное поле, баланс поля нарушается.

Генераторы реализованы на микросхемах NE555. На иллюстрации представлена типовая схема такого устройства.

Катушка для металлоискателя (на схеме их две: L1 и L2) изготавливается вручную из провода сечением 0,5-0,7 мм². Идеальный вариант — медный сердечник обмотки трансформатора с лакокрасочной изоляцией (снятый со всех ненужных трансформаторов). Характеристики не нужно поддерживать с максимальной точностью при одном условии: катушки должны быть одинаковыми.

Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки захватывают монтажной резьбой и заливают трансформаторной краской. Если этого не сделать, вибрация катушек выведет схему из настроенного равновесия.

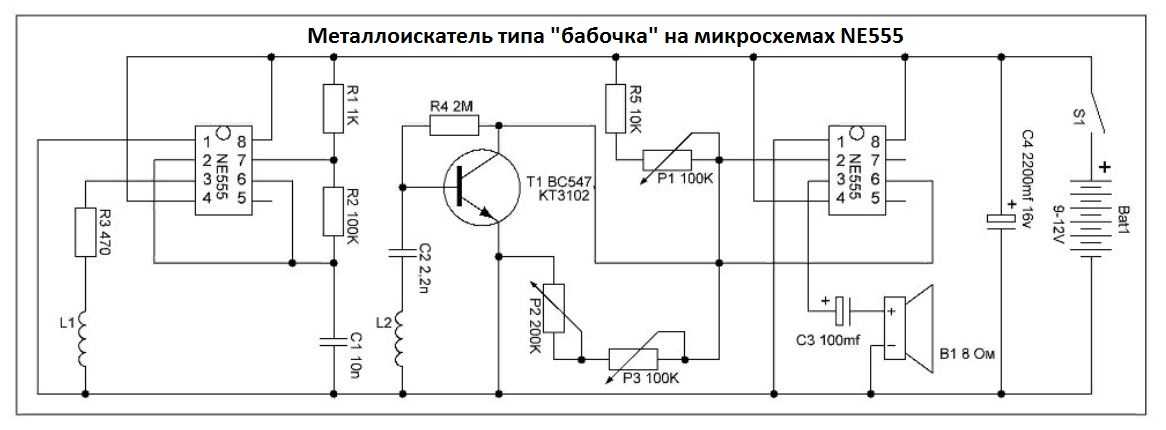

Электрическая схема

Возможны два варианта изготовления:

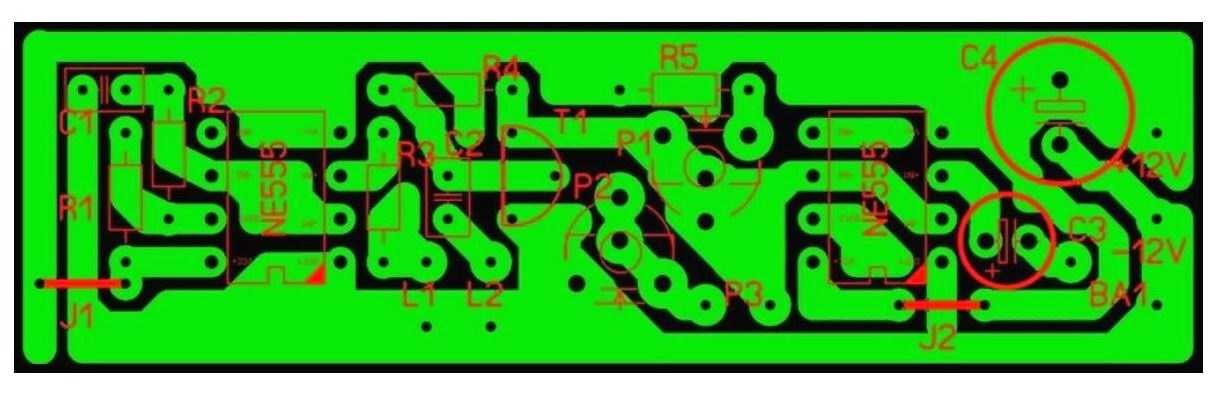

для аккуратности и надежности гравировку доски лучше по предложенному дизайну.
при небольшом количестве элементов его можно смонтировать на макетной плате, соединив ножки деталей с помощью проводников;

Любой «сопливый» припой может выйти из строя в поле и обидишься на потерянное время.

Как и транзисторный металлоискатель, NE555 требует некоторой настройки перед использованием. На схеме показаны три переменных резистора:

R2 примерно регулирует чувствительность;
R1 предназначен для настройки частоты генератора и достижения именно этого баланса;
с помощью резистора R3 можно установить чувствительность с точностью до 1 см.

Блок питания достаточно универсален: 9–12 вольт. Можно взять батарею от ИБП или собрать блок питания от батареек ААА. Хороший вариант — аккумуляторы 18650 (их еще и для вейпинга используют).

Настройка «бабочки»

Принцип работы описан выше, поэтому давайте просто разберем технологию. Выставляем все резисторы в центральное положение и обеспечиваем поломку синхронизации генераторов. Для этого сверните витки «восьмеркой» и двигайте их относительно друг друга, пока скрип не перейдет в треск. Это срыв синхронизации.

Скрепляем кольца и вращаем резистор R1 до появления постоянного треска через равные промежутки времени.

Поднося металлические предметы к перекрытию катушек (это точки поиска), вы получите постоянный писк. Чувствительность регулируется резистором R2.

Остается только регулирующий резистор R3, который вместо этого используется для коррекции падения напряжения в блоке питания.

Механическая часть

Стержень для металлоискателя своими руками изготавливается из легкой пластиковой трубы или из дерева. Использование алюминия нежелательно, так как это мешает работе. Схема и органы управления могут быть спрятаны в герметичном корпусе (например, в распределительной коробке для проводки).

Искатель бабочек готов к использованию.
