Временная диаграмма работы счетчика К561ИЕ8
На рисунке ниже приведено условное обозначение микросхемы К561ИЕ8:
Несколько примеров применения счетчика К561ИЕ8
Бегущие огни на светодиодах
Если вы хотите построить бегущие огни на 10 светодиодах, то для этого можно использовать микросхему К561ИЕ8 совместно с таймером NE555.
Схема позволяет организовать быстрое поочередное свечение каждого светодиода. Источник тактовых импульсов построен на таймере NE555, который включен в схему как генератор прямоугольных импульсов. Частота импульсов на выходе NE555, а следовательно и скорость бегущих огней, регулируется переменным резистором R2.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Так же можно увеличить число светодиодов путем каскадного подключения счетчиков. Такую работу К561ИЕ8 вы можете посмотреть в программе Proteus.
3 счетчика К561ИЕ8 каскадом (Proteus) (13,5 KiB, скачано: 3 815)
Таймер на К561ИЕ8
С помощью десятичного счетчика К561ИЕ8 можно собрать простой таймер. При нажатии кнопки SА1 происходит разряд конденсатора С1 через резистор R1. Когда кнопка SА1 отпущена, конденсатор C1 будет заряжаться через резистор R2, вызывая нарастающий фронт на тактовом входе (14) счетчика К561ИЕ8. Это приведет к тому, что на выходе Q1 появляется высокий логический уровень (практически напряжение питания), в результате чего будет светиться светодиод HL1.
В то же время конденсатор С2 начнет заряжаться через сопротивления R4 и R5. Когда напряжение на нем достигнет примерно половины напряжения питания, это приведет к сбросу счетчика. Выход Q1 перейдет в низкий уровень, светодиод погаснет и конденсатор С2 будет разряжаться через диод VD1 и резистор R3. После этого схема будут оставаться в таком стабильном состоянии, пока кнопка SА1 не будет нажата снова.
Изменяя сопротивление R4 можно выбирать необходимый интервал таймера в диапазоне от 5 секунд и 7 минут. Ток потребления данной схемы в состоянии ожидания составляет несколько микроампер, в режиме работы примерно 8 мА в основном за счет свечения светодиода.
Полицейский проблесковый маячок
Эта схема имитирует огни полицейского проблескового маячка. В результате работы устройства, чередуется мигание красных и синих светодиодов, причем каждый цвет мигает по три раза.
Генератор тактовых импульсов для счетчика К561ИЕ8 построен на таймере NE555. Ширина этих импульсов может быть изменена путем подбора сопротивлений R1, R2 и емкости C2. Импульсы с выхода счетчика, через диоды, поступают на два транзисторных ключа, которые управляют миганием светодиодов.
Стенд для пайки со светодиодной подсветкой
Материал: АБС + металл + акриловые линзы. Светодиодная подсветка…
Подробнее
Микросхема К561ИЕ8. Описание
Рейтинг: 5 / 5
- Подробности
- Категория: Микросхемы
- Опубликовано: 11.02.2018 12:27
- Просмотров: 6161
Довольно популярная микросхема К561ИЕ8 (зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика. Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP. Технические параметры счетчика К561ИЕ8: — Напряжение питания: 3…15 вольт — Выходной ток (0): 0,6 мА — Выходной ток (1): 0,25 мА — Выходное напряжение (0): 0,01 вольт — Выходное напряжение (1): напряжение питания — Ток потребления: 20 мкА — Рабочая температура: -45…+85 °C
Назначения выводов К561ИЕ8 : — Вывод 15 (Сброс) — счетчик сбрасывается в нулевое состояние при поступлении на данный вывод сигнала лог.1. Предположим, вы хотите, чтобы счетчик считал только до третьего разряда (вывод 4), для этого вы должны соединить вывод 4 с выводом 15 (Сброс). Таким образом, при достижении счета до третьего разряда, счетчик К561ИЕ8 автоматически начнет отсчет с начала. — Вывод 14 (Счет) – вывод предназначен для подачи счетного тактового сигнала. Переключение выходов происходит по положительному фронту сигнала на выводе 14. Максимальная частота составляет 2 МГц. — Вывод 13 (Стоп) – данный вывод, в соответствии от уровня сигнала на нем, позволяет останавливать или запускать работу счетчика. Если необходимо остановить работу счетчика, то для этого необходимо на данный вывод подать лог.1. При этом даже если на вывод 14 (Счет) по-прежнему будет поступать тактовый сигнал, то на выходе счетчика переключений не будет. Для разрешения счета вывод 13 необходимо соединить с минусовым проводом питания. — Вывод 12 (Перенос) – данный вывод (вывод переноса) используются при создании многокаскадного счетчика из нескольких К561ИЕ8. При этом вывод 12 первого счетчика соединяют с тактовым входом 14 второго счетчика. Положительный фронт на выходе переноса (12) появляется через каждые 10 тактовых периодов на входе (14). — Выводы 1-7 и 9-11 (Q0…Q9) — выходы счетчика. В исходном состоянии на всех выходах находится лог.0, кроме выхода Q0 (на нем лог.1). На каждом выходе счетчика высокий уровень появляется только на период тактового сигнала с соответствующим номером. — Вывод 16 (Питание) – соединяется с плюсом источника питания. — Вывод 8 (Земля) – данный вывод соединяется с минусом источника питания. Временная диаграмма работы счетчика К561ИЕ8
Оставлять комментарии могут только зарегистрированные пользователи
Микросхемы.
На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
Динамические параметры микросхем ТТЛ серии
ТТЛ серия
Параметр
Нагрузка
Российские
Зарубежные
Pпот. мВт.
tзд.р. нс
Эпот. пДж.
Cн. пФ.
Rн. кОм.
К155 КМ155
74
10
9
90
15
0,4
К134
74L
1
33
33
50
4
К131
74H
22
6
132
25
0,28
К555
74LS
2
9,5
19
15
2
К531
74S
19
3
57
15
0,28
К1533
74ALS
1,2
4
4,8
15
2
К1531
74F
4
3
12
15
0,28
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.
Взаимная нагрузочная способность логических элементов ТТЛ разных серий
Нагружаемыйвыход
Число входов-нагрузок из серий
К555 (74LS)
К155 (74)
К531 (74S)
К155, КM155, (74)
40
10
8
К155, КM155, (74), буферная
60
30
24
К555 (74LS)
20
5
4
К555 (74LS), буферная
60
15
12
К531 (74S)
50
12
10
К531 (74S), буферная
150
37
30
Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.
Статические параметры микросхем ТТЛ
Параметр
Условия измерения
К155
К555
К531
К1531
Мин.
Тип.
Макс.
Мин.
Тип.
Макс.
Мин.
Тип.
Макс.
Мин.
Макс.
U1вх, Всхема
U1вх или Uвх Присутствуют на всех входах
2
2
2
2
Uвх, Всхема
0,8
0,8
0,8
Uвых, Всхема
Uи.п.= 4,5 В
0,4
0,35
0,5
0,5
0,5
Iвых= 16 мА
Iвых= 8 мА
Iвых= 20 мА
U1вых, Всхема
Uи.п.= 4,5 В
2,4
3,5
2,7
3,4
2,7
3,4
2,7
I1вых= -0,8 мА
I1вых= -0,4 мА
I1вых= -1 мА
I1вых, мкА с ОКсхема
U1и.п.= 4,5 В, U1вых=5,5 В
250
100
250
I1вых, мкА Состояние Zсхема
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В
40
20
50
Iвых, мкА Состояние Zсхема
U1и.п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В
-40
-20
-50
I1вх, мкАсхема
U1и.п.= 5,5 В, U1вх= 2,7 В
40
20
50
20
I1вх, max, мА
U1и.п.= 5,5 В, U1вх= 10 В
1
0,1
1
0,1
Iвх, мАсхема
U1и.п.= 5,5 В, Uвх= 0,4 В
-1,6
-0,4
-2,0
-0,6
Iк.з., мА
U1и.п.= 5,5 В, Uвых= 0 В
-18
-55
-100
-100
-60
-150
Принципиальная схема
Передатчиком команд управляет ключевой транзистор VT1, в базу которого подаются импульсы с выхода тактового генератора, собранного на элементах DD1.2 и DD1.3. Генератор вырабатывает импульсы только при наличии на выводе 2 DD1.2 логической единицы.
Рис. 1. Принципиальная схема импульсного шифратора команд на счетчике К561ИЕ8.
Схема работает следующим образом. При включении напряжения питания выключателем SA1 короткий положительный импульс с выхода дифференцирующей цепочки C4R3 поступает на вход сброса «R» счетчика DD2, обнуляя его. На выходе «О» счетчика устанавливается уровень логической единицы, на остальных выходах — логические нули (рис. 2, г—ж, интервал времени 0—tj на графиках).
Если ни одна из кнопок не нажата, то этот единичный уровень (через нормальнозамкнутые контакты всех кнопок) поступает на вход инвертора DD1.1. На выходе (вывод 11) последнего устанавливается логический нуль, запрещающий работу тактового генератора (рис. 2.11, а). Электронный ключ VT1 разомкнут, команды не передаются.
При нажатии любой кнопки, например SB3, на вход инвертора DD1.1 подается уровень логического нуля с выхода 3 DD2. На выходе инвертора устанавливается единичный уровень, разрешая работу тактового генератора (момент tj на рис. 2, а).
Положительные импульсы с его выхода начинают поступать на базу электронного ключа, приводя в действие передатчик команд (рис. 2, б). Через инвертор DD1.4 импульсы поступают и на вход счетчика (рис. 2, в). Счет ведется по положительным перепадам этих импульсов, поэтому положительный перепад на выходе 3 DD2 появляется по окончании формирования третьего импульса (рис. 2, ж).
Кнопка SB3 должна удерживаться в нажатом положении до выполнения команды моделью (момент t3 на рис. 2). Поэтому в момент t2 положительный перепад с выходе 3 DD2, проин-вертированный элементом DD1.1, запретит работу тактового генератора. Формирование кодовой посылки из трех импульсов закончится. К моменту отпускания кнопки t3 на выходе 0 счетчика присутствует логический нуль (рис. 2, г). Следовательно, в этот момент на выводе 2 DD1.2 появится логическая единица, снова разрешив генерацию. Продолжится счет импульсов на выходах DD2 до 10, после чего появившаяся на выходе 0 DD2 логическая единица оборвет генерацию окончательно.
Рис. 2. Графики работы.
Количество генерируемых импульсов после отпускания командной кнопки всегда будет дополнять количество командных импульсов до 10. Это необходимо для сброса переданной команды (обнуления аналогичного счетчика) в дешифраторе модели. Начиная с момента t4 шифратор готов к передаче очередной команды. Период следования импульсов тактового генератора примерно равен 40 мс.
Следовательно, время передачи самой длинной команды из девяти импульсов не будет превышать 0,4 с. В дешифраторе предусмотрена выдержка в 0,5 с, препятствующая прохождению информации с выхода дешифратора в процессе работы счетчика. По истечении этого времени работа счетчика будет гарантированно закончена, и не возникнет неоднозначности в приеме команды.
Кнопка S10 предназначена для общего сброса всех команд и установки счетчика дешифратора в исходное состояние. Для правильного восприятия импульса сброса его длительность должна превышать 0,6 с.
Принципиальная схема
Если есть желание, можно сделать переключатель десяти фиксированных настроек для УКВ-ЧМ-приемника с электронной настройкой, управляемый одной кнопкой, по схеме показанной на этом рисунке.
На переднюю панель приемника выводится одна кнопка и десять светодиодов. Светодиоды индици-руют выбранную настройку, а кнопка служит для перебора настроек по кольцу в одну сторону.
Рис. 1. Принципиальная схема электронного переключателя фиксированных настроек.
В основе схемы интегральная КМОП микросхема CD4017 — полный аналог отечественной микросхемы К561ИЕ8. Источником входных импульсов для счетчика D1 служит кнопка S1. Цепь R1-R2-C1 служит для подавления дребезга кнопки чтобы при каждом её нажиме формировался только один импульс и счетчик D1 переходил только на одну ступень выше по счету.
Напряжение настройки Uнастр. формируется из напряжения логической единицы на выходах счетчика с помощью переменных резисторов R3-R12 и одного подстроечного R13. Переменные резисторы R3-R12 можно расположить внутри приемника и в его корпусе сделать отверстия под отвертку, с помощью которой можно крутить их за шлиц на валу. Либо вывести валы на заднюю стенку приемника.
Для индикации выбранной фиксированной настройки служат светодиоды HL1-HL10. Чтобы они не нагружали выходы микросхемы и таким образом не влияли на напряжение на выходе микросхемы, они подключены через транзисторные ключи на транзисторах VТ1-VT10.
К0308018 микросхема ГУН | Сабвуфер своими руками
На плату компьютерной мыши от лабораторного БП было подано напряжение 5 В. С помощью осциллографа на выводе 5 этой микросхемы был обнаружен сигнал прямоугольной формы амплитудой около 5В с частотой 66 кГц. Было выяснено, что частота сигнала на этом выводе зависит от напряжения на выводе 16, которое задавалось с помощью резистора сопротивлением 270 кОм, установленного между этим выводом и плюсовой линией питания.
По итогам экспериментов появилась схема генератора, управляемого напряжением (ГУН), выходную частоту которого можно изменять в миллион раз одним переменным резистором без переключения диапазонов. Схема устройства показана на сайте radiochipi.ru смотрите рис. 1. Частоту генератора устанавливают переменным резистором RI. Чем больше напряжение на выводе 16 микросхемы DD1, тем выше частота выходного сигнала. При напряжении 0,54 В — частота 10Гц, при 0.74 В — 1000 Гц, при 0,87 В — 10 кГц, при 1.06 В — 50 кГц, при 1,2 В — 100 кГц.
Форма сигнала — прямоугольный меандр. В последнем случае снижение напряжения питания с 5 до 3,3В приводит к уменьшению частоты со 100 до 72 кГц. При верхнем по схеме положении движка переменного резистора R1 минимальное напряжение устройства, при котором сохраняется работоспособность, — 0,9 В. при этом частота выходного сигнала — 31 Гц. При напряжении питания 5 В, частоте 100 кГц и отсутствии нагрузки потребляемый ток — 12 мА. На частоте 0,1 Гц генератор потребляет ток 3…7 мА. С повышением температуры корпуса микросхемы до 80 °С выходная частота генератора повышается на 1 …2 %.
Выход генератора (вывод 5 DD1) — относительно высокоомный, поэтому сигнал на нагрузку подаётся через буферный двухтактный усилитель, собранный на транзисторах VT1, VT2. К выходу усилителя подключён индикатор на двухкристальном двухцветном светодиоде HL1, который при низком уровне выходного напряжения светит зелёным, а при высоком — красным цветом. Мерцания светодиода заметны при частоте до 30 Гц, после чего цвет свечения становится жёлто-оранжевым. Резисторы R11, R12 ограничивают ток через светодиод.
Диод VD1 совместно с плавкой вставкой FU1 защищает устройство от переполюсовки напряжения питания, которая может произойти при работе конструкции от лабораторного блока питания во время её налаживания. Конденсаторы С1, С2, С4 — блокировочные по цепям питания. Конденсатор СЗ подавляет шумы и помехи на управляющем входе микросхемы DD1. Кроме переменного резистора, светодиода и плавкой вставки, все детали генератора установлены на монтажной плате размерами 26×50 мм (рис. 2). Использована плата от разобранной мыши. Ненужные выступы платы отрезаны. Ненужные детали и дорожки удалены.
Новые соединения выполнены тонкими монтажными проводами, для части соединений использованы оставшиеся печатные проводники. Часть элементов установлена со стороны проводного монтажа. Применены постоянные резисторы Р2-23 или импортные, переменный — СПЗ-9а, СП4-1. Для плавной подстройки частоты последовательно с резистором R2 можно установить переменный резистор сопротивлением 1…4.7 кОм в реостатном включении. Конденсатор С1 — малогабаритный оксидный импортный, остальные — плёночные или керамические, например, К10-17, К10-50.
Диод КД208А можно заменить любым из серий КД209, КД212, КД243, КД247. 1N400x, FR15x. Замена транзистора КТ3107Д — любой из серий КТ3107, КТ6112, КТ6115. КТ668, КТ684, 2SA910, SS9012. Транзистор КТ3102ИМ можно заменить на любой из серий КТ3102, КТ6111, КТ6114, КТ645, КТ660, КТ683, 2SC1815, SS9013. Светодиод L-937EGW с красным и зелёным цветами свечения кристаллов можно заменить любым аналогичным, желательно с повышенной светоотдачей, например, L-57EGW. В зависимости от конкретных требований к выходу устройства взамен усилителя на транзисторах VT1, VT2 можно подключить, например, вход КМОП или ТТЛШ микросхемы.
Не обязательно на управляющий вход микросхемы DD1 подавать напряжение с показанного на схеме резистивного делителя напряжения. Источником управляющего напряжения может быть какой- либо датчик неэлектрической величины, например, датчик освещения, влажности, температуры, но управляющее напряжение не должно быть больше напряжения питания устройства. При напряжении питания 5 В и управляющем напряжении более 3,2В генерация прекращается. При управляющем напряжении 2,9В частота выходных импульсов — около 2,6 МГц, а потребляемый ток — 55 мА. Поскольку параметры микросхемы К0308018 были неизвестны, такой режим работы был опробован кратковременно.
Автор
Детали и монтаж
Монтаж выполнен на макетной печатной панели. Микросхему CD4017 можно заменить на К561ИЕ8, К176ИЕ8 или любой другой аналог типа «…4017». Транзисторы С9014 — это обычные п-р-п кремниевые маломощные транзисторы, так сказать, общего применения. Можно заменить, например, на КТ3102 или другой аналог.
Светодиоды — любые индикаторные. Диоды 1N4148 можно заменить на КД522, КД521 или другие аналоги. Кнопка S1 — без фиксации в нажатом состоянии.
Питаться схема должна от стабилизированного источника питания, так как от стабильности его напряжения зависит стабильность настройки приемника. Напряжение питания может быть от 5 до 15V, при этом нужно учесть, что от напряжения питания зависит максимальное напряжение настройки.
В настоящее время в интернете море схем с бегущими огнями. В нашей статье рассмотрим самую простую схему, собранную на двух популярных микросхемах: таймере 555 и счетчике CD4017.
Будем собирать вот по этой схеме (для увеличения кликните по ней):
Схема не очень сложная, как кажется на первый взгляд. Итак, чтобы ее собрать, нам потребуются:
1) три резистора номиналом: 22 КилоОма, 500 КилоОм и 330 Ом
2) микросхема NE555
3) микросхема CD4017
4) конденсатор на 1 микрофарад
5) 10 советских или китайских светодиодов на 3 Вольта
Распиновка 555

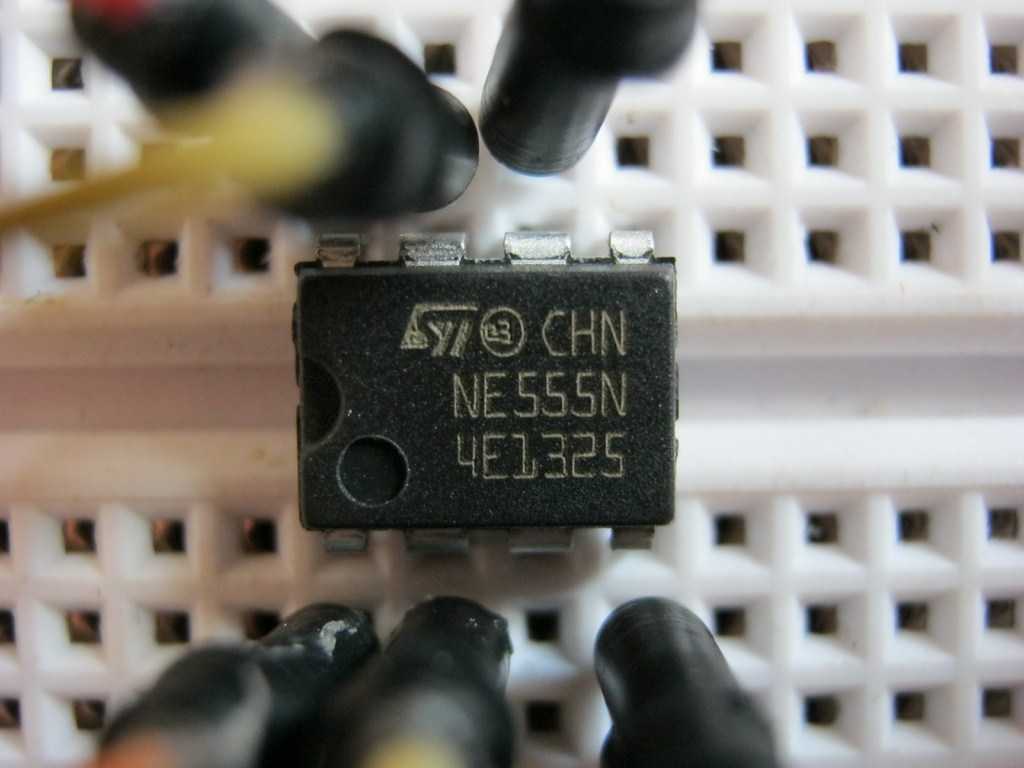

В настоящее время большинство микросхем производят в так называемом DIP корпусе
. DIP – от англ. –
Dual In-line Package, что в дословном переводе означает как “двухрядная сборка”. Выводы микросхем в корпусе DIP находятся в противоположных сторонах друг от друга. Расстояние между выводами в основном 2,54 мм, но есть также и исключения. В зависимости от того, сколько выводов имеет микросхема, так и называется корпус на эту микросхему. Например микросхема 555 имеет 8 выводов, следовательно, ее корпус называется DIP-8.

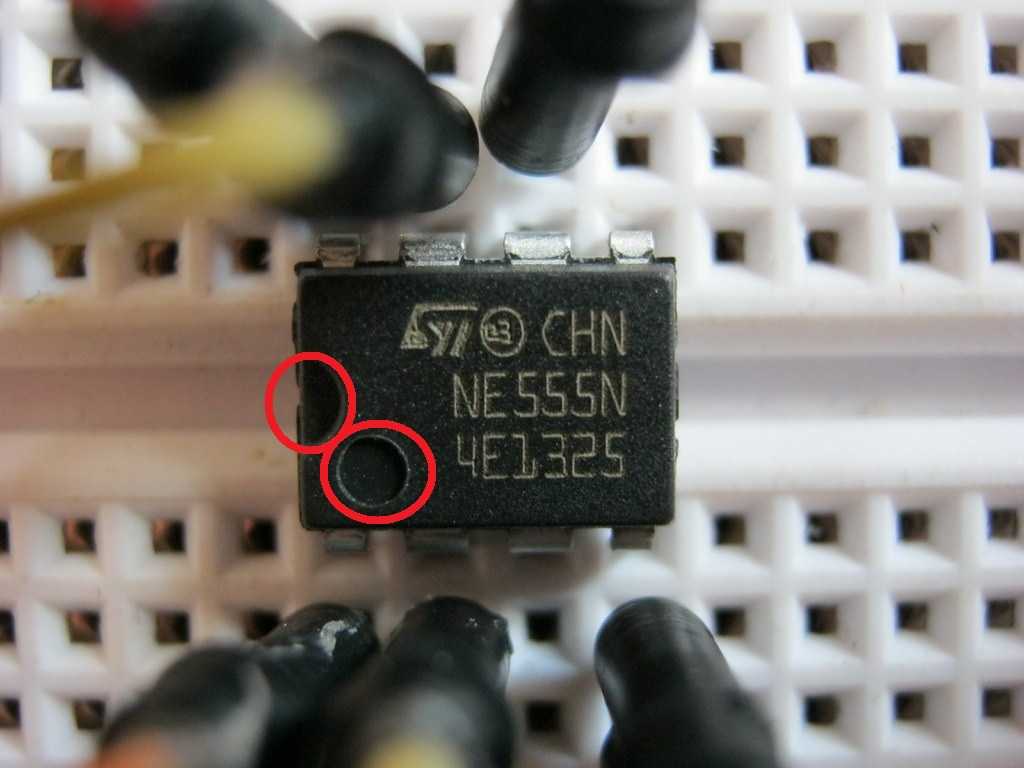

В красных кружочках я пометил так называемые “ключи”. Это специальные метки, с помощью которых можно узнать начало маркировки выводов микросхемы
Первый вывод как раз находится рядом с ключом. Счет идет против часовой стрелки

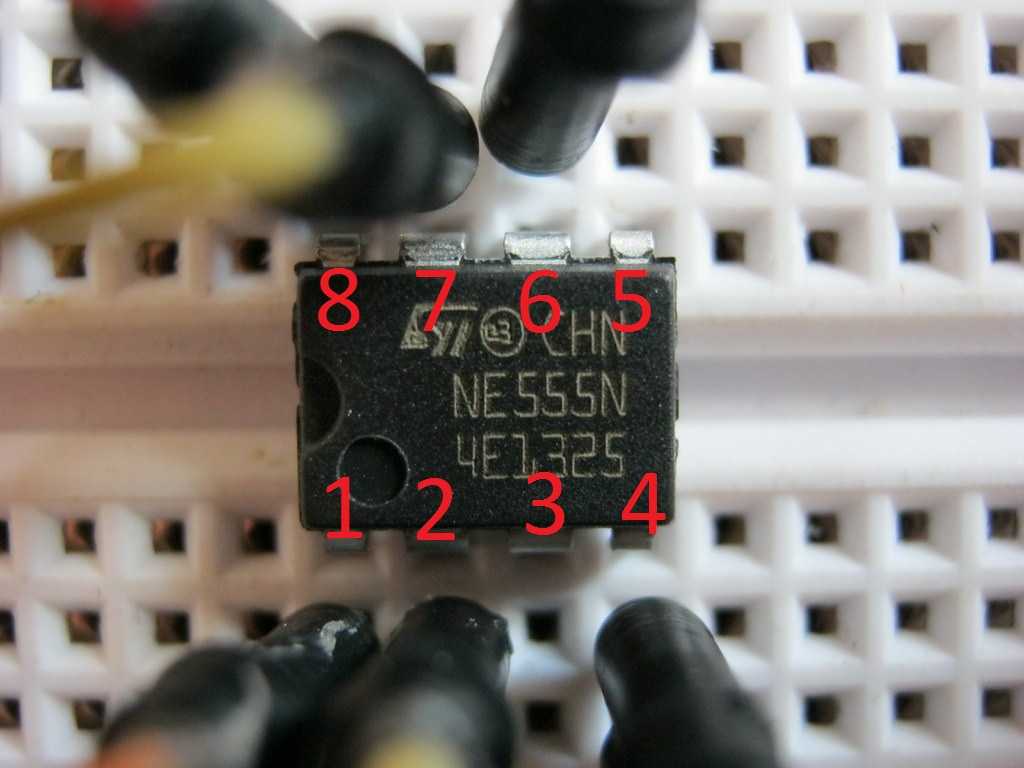

Значит, на микросхеме NE555N выводы нумеруются таким образом:

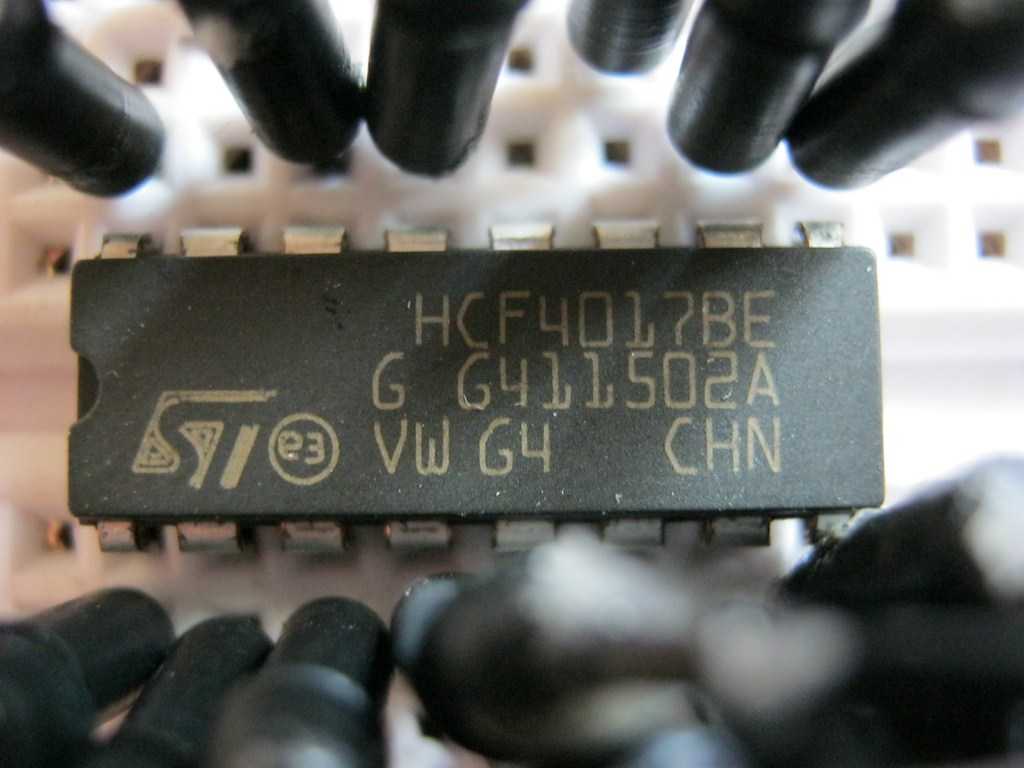

Все то же самое касается и микросхемы CD4017, которая изготовлена в корпусе DIP-16.
Нумерация выводов идет с левого нижнего угла.
Сборка устройства

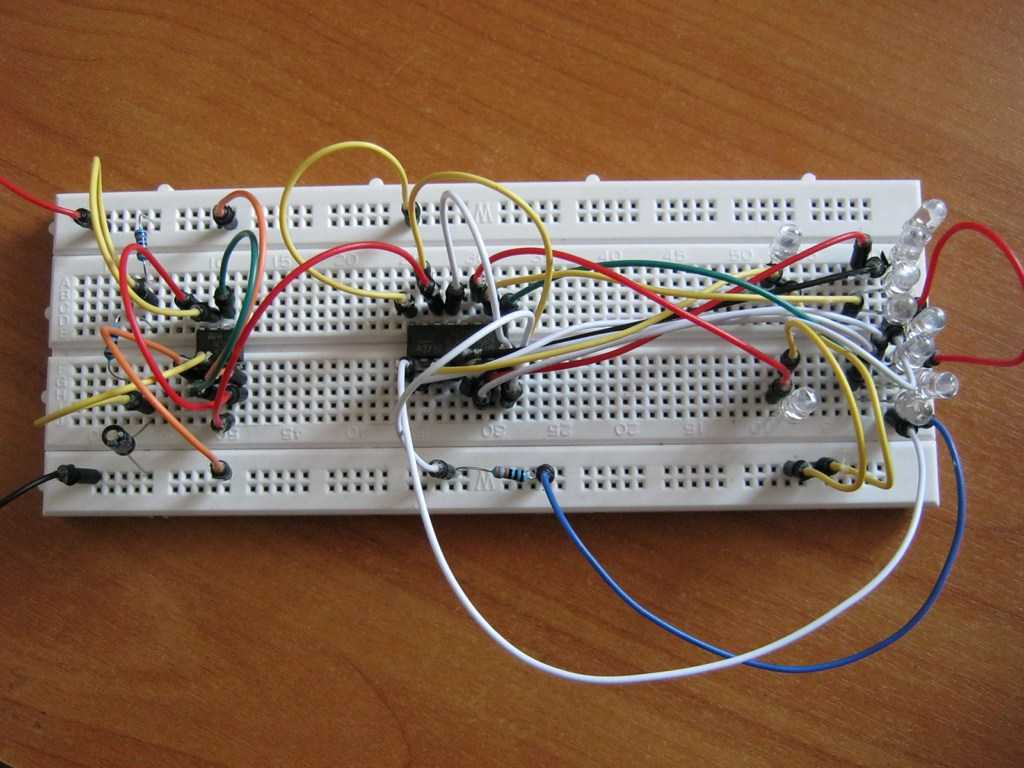

Собираем наши бегущие огни. На макетной плате они выглядят примерно вот так:
А вот работа схемы в действии:
Работает вся схема таким образом: на таймере 555 собран генератор прямоугольных импульсов. Частота следования импульсов зависит от резистора R2 и конденсатора С1. Далее эти прямоугольные импульсы считает микросхема счетчика CD4017 и в зависимости от количества прямоугольных импульсов, выдает сигналы на свои выводы. Когда в микросхеме счетчик переполняется, все начинается сначала. Светодиоды моргают по кругу, пока на схеме есть напряжение.
Имейте ввиду, что аналогов микросхем 555 и CD4017 туева куча. Есть даже советские аналоги. Для таймера 555 это КР1006ВИ1, а для микросхемы счетчика К561ИЕ8.
Довольно популярная микросхема К561ИЕ8
(зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика.
Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP.
Асинхронные счётчики
Данные типы счётчиков состоят из цепочёк JK-триггеров, которые работают в счётном режиме, когда выход предыдущего триггера служит входом для следующего. В такой схеме триггеры включаются последовательно, а, следовательно, и выходы счётчика также переключаются последовательно, один за другим (отсюда второе название асинхронных счётчиков – последовательные счётчики). Так как переключение разрядов происходит с некоторой задержкой, поэтому и сигналы на выходах счётчика появляются не одновременно с входным сигналом и между собой, то есть асинхронно.
Микросхемы асинхронных счётчиков применяются не очень часто, в качестве примера можно привести микросхемы типа ИЕ2 (четырёхразрядный двоично-десятичный счётчик), ИЕ5 (четырёх разрядный двоичный счётчик) и ИЕ19 (сдвоенный четырёхразрядный счётчик).
Асинхронные счётчики: слева направо ИЕ2, ИЕ5, ИЕ19.
Данные типы счётчиков имеют входы сброса в нуль (вход R), вход установки в 9 (вход S у ИЕ2), счётный или тактовый вход (вход С) и выходы, которые могут обозначаться как номера разрядов (0, 1, 2, 4) или как вес каждого разряда (1, 2, 4, 8).
Микросхема К555ИЕ2 относится к двоично-десятичным счётчикам, то есть счёт у неё идет от 1 до 9, а потом выводы обнуляются и счёт идёт сначала. Внутренне данный счётчик состоит из четырёх триггеров, которые разделены на две группы: один триггер (вход С1, выход 1) и три триггера (вход С2, выходы 2, 4, 8). Такая внутренняя организация позволяет значительно расширить применение данного типа микросхемы, например данную микросхему можно использовать в качестве делителя на 2, на 5 или на 10. Счётчик ИЕ2 имеет два входа для сброса в нуль объединенных по И, а так же два входа для установки в 9 тоже объединённых по И.
Для реализации счёта необходимо сбросить счётчик подачей на входы R высокого логического уровня, а на один из входов S сигнал низкого уровня. В таком режиме счётчик будет «обнулён» и последовательный счёт заблокирован. Чтобы восстановить функцию счета необходимо установить на входы R низкий уровень сигнала.
Для организации делителя на 2 необходимо подавать сигнал на С1, а снимать с выхода 1; делитель на 5 подавать сигнал на С2, а снимать с выхода 8; делитель на 10 выход 8 соединяют с С1, сигнал подают на С2, а снимают с выхода 1.
Микросхема К555ИЕ5 представляет собой двоичный счётчик, в отличие от ИЕ2 считает до 16 и сбрасывается в нуль. Также как и ИЕ2 состоит из двух групп триггеров со входами С1 и С2, а выходы 1 и 2,4,8. В отличии от ИЕ2 имеет только два входа сброса в нуль, а входов установки нет.
Микросхема К555ИЕ19 практически идентична двум микросхемам К555ИЕ5 и представляет собой два чётырёхразрядных двоичных счётчика, каждый счётчик имеет свой счётный вход С и вход сброса R. Если объединить выход 8 первого счётчика и вход С второго счётчика, то можно получить восьмиразрядный двоичный счётчик.
Настройка
Настройка заключается в установке периода следования импульсов задающего генератора. Для этой цели вход элемента DD1.1 временно отключают от кнопки SB9 и соединяют с корпусом.
Генератор в этом случае работает в непрерывном режиме. Подключив осциллограф к выводу 4 DD1.3, подбором сопротивления R1 устанавливают период равным 40 мс.
При желании можно существенно увеличить темп передачи команд, уменьшив пропорционально величину постоянной времени R1C2. Такое изменение обязательно нужно будет учесть при настройке параметров дешифратора.
Днищенко В. А. 500 схем для радиолюбителей. Дистанционное управление моделями., 2007.
