Ряды номиналов резисторов: сопротивление номинала е 24

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Хотя элементы этих рядов образуют строгую геометрическую прогрессию со знаменателями 10 1/48 ≈ 1,04914, 10 1/96 ≈ 1,024275, 10 1/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе, тем не менее для удобства приведём и эти ряды.

Номинальные ряды E48, E96, E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

E48

E96

E192

1,00

1,47

2,15

3,16

4,64

6,81

1,01

1,49

2,18

3,20

4,70

6,90

1,02

1,50

2,21

3,24

4,75

6,98

1,04

1,52

2,23

3,28

4,81

7,06

1,05

1,54

2,26

3,32

4,87

7,15

1,06

1,56

2,29

3,36

4,93

7,23

1,07

1,58

2,32

3,40

4,99

7,32

1,09

1,60

2,34

3,44

5,05

7,41

1,10

1,62

2,37

3,48

5,11

7,50

1,11

1,64

2,40

3,52

5,17

7,59

1,13

1,65

2,43

3,57

5,23

7,68

1,14

1,67

2,46

3,61

5,30

7,77

1,15

1,69

2,49

3,65

5,36

7,87

1,17

1,72

2,52

3,70

5,42

7,96

1,18

1,74

2,55

3,74

5,49

8,06

1,20

1,76

2,58

3,79

5,56

8,16

1,21

1,78

2,61

3,83

5,62

8,25

1,23

1,80

2,64

3,88

5,69

8,35

1,24

1,82

2,67

3,92

5,76

8,45

1,26

1,84

2,71

3,97

5,83

8,56

1,27

1,87

2,74

4,02

5,90

8,66

1,29

1,89

2,77

4,07

5,97

8,76

1,30

1,91

2,80

4,12

6,04

8,87

1,32

1,93

2,84

4,17

6,12

8,98

1,33

1,96

2,87

4,22

6,19

9,09

1,35

1,98

2,91

4,27

6,26

9,19

1,37

2,00

2,94

4,32

6,34

9,31

1,38

2,03

2,98

4,37

6,42

9,42

1,40

2,05

3,01

4,42

6,49

9,53

1,42

2,08

3,05

4,48

6,57

9,65

1,43

2,10

3,09

4,53

6,65

9,76

1,45

2,13

3,12

4,59

6,73

9,88

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемые номинальный ряд резисторов.

История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство были углеродно-графитовыми с относительно большими производственными допусками.

Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Маркировка

Размеры и форма SMD резисторов регламентируются нормативным документом. (JEDEC), где приводятся рекомендуемые типоразмеры. Обычно на корпусе наносятся данные о габаритах элемента. К примеру, цифровой код 0804 предполагает длину, равную 0,080 дюймам, ширину — 0,040 дюйма.

Если перевести такую кодировку в систему СИ, то этот компонент будет обозначаться как 2010. Из этой надписи видно, что длина составляет 2,0 мм, а ширина 1,0 мм. (1 дюйм равен 2,54 мм)

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили все чипы по способу маркировки на три типа:

из трёх цифр;
из четырёх цифр;
из двух цифр и буквы;

Последний вариант применяется для SMD-сопротивлений повышенной точности с допуском 1% ( прецизионных). Очень маленький размер не позволяет размещать на них надписи с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква R Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Существуют номиналы повышенной точности (так называемые прецизионные)

Пример подбора нужного резистора: если указана цифра 232 то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Расшифровывается их маркировка следующим образом: первые 2 цифры это основание, которое нужно умножить на 10 в степени третьего числа, чтобы получить номинал резистора.

Резистор 102 smd — расшифровывается так 10*100 = 1000 Ом или 1 кОм

Расшифровка обозначений чипов — специфичное занятие. Вычислить необходимую величину возможно используя старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и кто это можно выполнить при помощи различных сайтов.

Закон Ома для участка цепи

С камушками в трубе все понятно, но не только же от них зависит сила, с которой поток воды идет по трубе — от насоса, которым мы эту воду качаем, тоже зависит. Чем сильнее качаем, тем больше течение. В электрической цепи функцию насоса выполняет источник тока.

Например, источником может быть гальванический элемент (привычная батарейка). Батарейка работает на основе химических реакций внутри нее. В результате этих реакций выделяется энергия, которая потом передается электрической цепи.

У любого источника обязательно есть полюса — «плюс» и «минус». Полюса — это его крайние положения, по сути клеммы, к которым присоединяется электрическая цепь. Собственно, ток как раз течет от «+» к «−».

У нас уже есть две величины, от которых зависит электрический ток в цепи — напряжение и сопротивление. Кажется, пора объединять их в закон.

Сила тока в участке цепи прямо пропорциональна напряжению на его концах и обратно пропорциональна его сопротивлению.

Математически его можно описать вот так:

Закон Ома для участка цепи

I = U/R

I — сила тока

U — напряжение

R — сопротивление

Напряжение измеряется в Вольтах и показывает разницу между двумя точками цепи: от этой разницы зависит, насколько сильно будет течь ток — чем больше разница, тем выше напряжение и ток будет течь сильнее.

Сила тока измеряется в амперах, а подробнее о ней вы можете прочитать в нашей статье.

Давайте решим несколько задач на закон Ома для участка цепи.

Задача раз

Найти силу тока в лампочке накаливания торшера, если его включили в сеть напряжением 220 В, а сопротивление нити накаливания равно 880 Ом.

Решение:

Возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/880 = 0,25 А

Ответ: сила тока, проходящего через лампочку, равна 0,25 А

Давайте усложним задачу. И найдем силу тока, зная все параметры для вычисления сопротивления и напряжение.

Задача два

Найти силу тока в лампочке накаливания, если торшер включили в сеть напряжением 220 В, а длина нити накаливания равна 0,5 м, площадь поперечного сечения 0,01 мм2, а удельное сопротивление нити равно 1,05 Ом · мм2/м.

Решение:

Сначала найдем сопротивление проводника.

R = ρ · l/S

Площадь дана в мм2, а удельное сопротивления тоже содержит мм2 в размерности.

Это значит, что все величины уже даны в СИ и перевод не требуется:

R = 1,05 · 0,5/0,01 = 52,5 Ом

Теперь возьмем закон Ома для участка цепи:

I = U/R

Подставим значения:

I = 220/52,5 ≃ 4,2 А

Ответ: сила тока, проходящего через лампочку, приблизительно равна 4,2 А

А теперь совсем усложним! Определим материал, из которого изготовлена нить накаливания.

Задача три

Из какого материала изготовлена нить накаливания лампочки, если настольная лампа включена в сеть напряжением 220 В, длина нити равна 0,5 м, площадь ее поперечного сечения равна 0,01 мм2, а сила тока в цепи — 8,8 А

Решение:

Возьмем закон Ома для участка цепи и выразим из него сопротивление:

I = U/R

R = U/I

Подставим значения и найдем сопротивление нити:

R = 220/8,8 = 25 Ом

Теперь возьмем формулу сопротивления и выразим из нее удельное сопротивление материала:

R = ρ · l/S

ρ = RS/l

Подставим значения и получим:

ρ = 25 · 0,01/0,5 = 0,5 Ом · мм2/м

Обратимся к таблице удельных сопротивлений материалов, чтобы выяснить, из какого материала сделана эта нить накаливания.

Ответ: нить накаливания сделана из константана.

Номинальные ряды E6, E12 и E24

Название ряда указывает общее число элементов в нём, то есть ряд E24 содержит 24 числа в интервале от 1 до 10, E12 — 12 чисел и т. д.

Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.

Значения номиналов для некоторых рядов приведены в таблице:Номинальные ряды E3, E6, E12, E24

E3 ±30%	E6 ±20%	E12 ±10%	E24 ±5%
1,0	1,0	1,0	1,0
1,1
1,2	1,2
1,3
1,5	1,5	1,5
1,6
1,8	1,8
2,0
2,2	2,2	2,2	2,2
2,4
2,7	2,7
3,0
3,3	3,3	3,3
3,6
3,9	3,9
4,3
4,7	4,7	4,7	4,7
5,1
5,6	5,6
6,2
6,8	6,8	6,8
7,5
8,2	8,2
9,1

Видно, что ряд E12 получается вычёркиванием из ряда E24 каждого второго номинала, аналогично, E6 получается вычёркиванием из E12 каждого второго номинала.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

450 = 45 х 10 равно 45 Ом
273 = 27 х 103 равно 27000 Ом (27 кОм)
7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

01А = 100 Ом ±1%
38С = 24300 Ом ±1%
92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Онлайн-калькуляторы

К наиболее популярным можно отнести:

https://www.chipdip.ru/info/rescalc – сервис, позволяющий проводить расчеты для вариантов исполнения, которые имеют 4 или 5 маркировочных полосок. Работает сервис следующим образом: таблица имеет столбцы, которые соответствуют той или иной цветовой полосе, а строки содержат цвета. Для того, чтобы провести расчет, достаточно отметить цвет в соответствующей линии. Рассматриваемый калькулятор позволяет провести расчет сопротивления и допуска, которые измеряются в МОм и процентах соответственно. Достоинством этого онлайн-калькулятора можно назвать наличие не только названия цвета, но и его образца. Данная особенность позволяет быстро провести сравнение для выполнения расчетов. В отличие от других подобных калькуляторов, в этом случае есть наглядная картинка, которая изменяется при выборе определенных цветов. Именно поэтому, он очень прост в использовании, так как наглядный пример позволяет понять то, какой резистор был выбран для проведения расчетов.
https://www.radiant.su/rus/articles/?action=show&id=335 – сервис, который позволяет также быстро провести расчет номинальных значений для варианта исполнения, имеющего 4 полосы. Этот вариант калькулятора имеет простую схему работы: есть 5 полей, при открытии которых отображается название цвета и его образец. После выбора проводится расчет показателя сопротивления, которые отображается в Ом, а также предельное отклонение в процентах. Рассматриваемый сервис имеет не только калькулятор, но и наглядные примеры проводимых расчетов, таблицы с необходимой информацией и многое другое.
https://www.qrz.ru/shareware/contribute/decoder.shtml – один из немногих сервисов, который позволяет проводить расчет для 3 линий, а также 4 и 5. В отличие от других вариантов исполнения, этот не имеет наглядной картинки того, как выглядит тот или иной вариант исполнения резистора при смене цвета линии. Также, можно сказать, что данный вариант исполнения калькулятора – один из самых сложных. Если резистор имеет 3 полоски, проводится ввод обозначений в 1, 2, 4 поле, если 4 – в 1 , 2, 4, 5, если 5 – нужно заполнить все поля. Результат выводится в виде значения сопротивления в КОм, также есть поле, указывающее погрешность впроцентом соотношении.

Все расчеты проводятся исключительно при выполнении маркировки согласно принятым правилам ГОСТ 175-72. Чтение линий всегда проводится слева на право. Стоит отметить, что согласно принятым правилам первая полоса всегда располагается ближе к выводу.

Если этого нельзя сделать, первую полосу делают более широкой, чем остальные. Эти правила следует учитывать при расшифровке резистора при помощи калькулятора.

Публикации

IEC в основном выпускает документы международного консенсуса. Они бывают пяти видов:

Международные стандарты (полный консенсус);
Технические спецификации (общий консенсус не достигнут);
Технические отчеты;
Спецификации, доступные для общественности;
Руководства (ненормативные).

На конец года было 5794 публикации IEC, охватывающих все области электротехники, в 2007 году была опубликована 521 новая публикация.

Стандарты МЭК пронумерованы, а их названия имеют такую форму: МЭК 60411 Графические символы .

Стандарты, разработанные совместно с ISO, используют нумерацию ISO, например: ISO / IEC 7498-1: 1994 Взаимодействие открытых систем: базовая эталонная модель . Объединенный технический комитет ISO / IEC
1, Объединенный технический комитет ISO / IEC 1 (ISO / IEC JTC1) описан в статье, посвященной ISO .

IEC имеет соглашение с IEEE, которое позволяет этим двум организациям публиковать общие стандарты CEI и двойных логотипов IEEE.

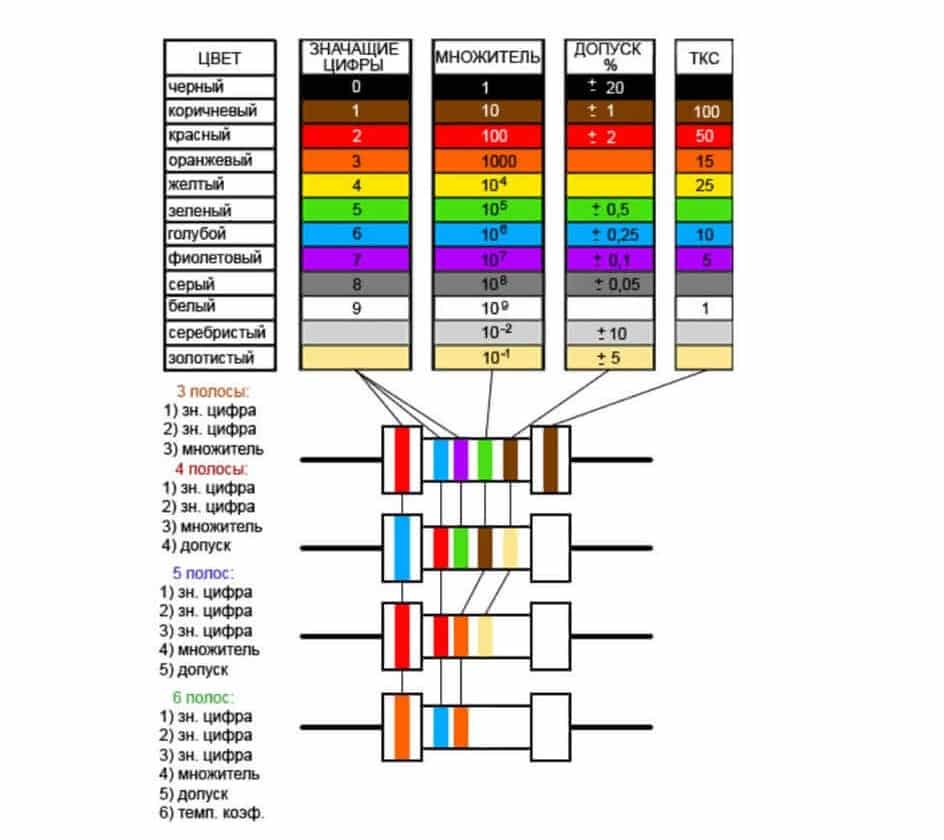

Декодер цветовой маркировки резисторов. 3,4,5,6 полос

Расчет номинала резистора по цветовому коду: укажите количество цветных полос и выберите цвет каждой из них (меню выбора цвета находится под каждой полоской). Результат будет выведен в поле «РЕЗУЛЬТАТ»

Расчет цветового кода для заданного значения сопротивления: Введите значение в поле «РЕЗУЛЬТАТ» и укажите требуемую точность резистора. Полоски маркировки на изображении резистора будут окрашены соответствующим образом.

Количество полос декодер подбирает по следующему принципу: приоритет у 4-полосной маркировки резисторов общего назначения, и только если резисторов общего назначения с таким номиналом не существует, выводится 5-ти полосная маркировка 1% или 0.

5% резисторов.

Назначение кнопки «РЕВЕРС»: При нажатии на эту кнопку цветовой код резистора будет перестроен зеркальным образом от исходного. Таким образом можно узнать, возможно ли чтение цветового кода в обратном направлении (справа — налево).

Эта функция калькулятора нужна в том случае, когда сложно понять, какая полоска в цветовой маркировке резистора является первой. Обычно первая полоска или толще остальных, или расположена ближе к краю резистора.

Но в случаях 5-ти и 6-ти полосной цветовой маркировки прецизионных резисторов может не хватить места, чтобы сместить полоски маркировки к одному краю. А толщина полосок может отличаться весьма незначительно…

С 4-полосной маркировкой 5% и 10% резисторов общего назначения все проще: последняя полоска, обозначающая точность — золотистого или серебристого цвета, а эти цвета никак не могут быть у первой полоски.

Назначение кнопки «М+»: Эта кнопка позволит сохранить в памяти текущую цветовую маркировку. Сохраняется до 9 цветовых маркировок резисторов.

Кроме того, автоматически сохраняются в память калькулятора все значения, выбранные из колонок примеров цветовой маркировки, из таблицы значений в стандартных рядах, любые значения (правильные и неправильные), введенные в поле «Результат», и только правильные значения, введенные с помощью меню выбора цвета полосок либо кнопок «+» и «-«. Функция удобна, когда требуется определить цветовую маркировку нескольких резисторов — всегда можно быстро вернуться к маркировке любого из уже проверенных. Красным цветом в списке обозначаются значения с ошибочной и нестандартной цветовой маркировкой (значение не принадлежит к стандартным рядам, кодированный цветом допуск на резисторе не соответствует допуску стандартного ряда, к которому относится значение и т.д.).

Кнопка «MC»: — очистка всей памяти. Для удаления из списка только одной записи покройте оную двойным кликом.

Назначение кнопки «Исправить»: При нажатии на эту кнопку (если в цветовом коде резистора допущена ошибка) будет предложен один из возможных правильных вариантов.

Назначение кнопок «+» и «-» : При нажатии на них значение в соответствующей полоске изменится на один шаг в большую или меньшую сторону.

Назначение информационное поля (под полем «РЕЗУЛЬТАТ»): В нем выводятся сообщения, к каким стандартным рядам принадлежит введенное значение (с какими допусками резисторы этого номинала выпускаются промышленностью), а так же сообщения об ошибках. Если значение не является стандартным, то либо вы допустили ошибку, либо производитель резистора не придерживается общепринятого стандарта (что случается).

Примеры цветовой кодировки резисторов: Слева приведены примеры цветовой маркировки 1%, а справа — 5% резисторов. Кликните по значению в списке, и полоски на изображении резистора будут перекрашены в соответствующие цвета.

Таблица, расположенная выше, содержит стандартные значения сопротивлений. Таблица автоматически прокручивается до значений, которые находятся ближе всего к величине, заданной цветовым кодом на изображении резистора.

Практически все номиналы постоянных резисторов, которые выпускаются промышленностью, берутся из стандартных рядов и получены умножением значения из стандартного ряда на 10 в определенной степени (номинал в данном случае в Омах, т.е. 28.

Таблица маркировки SMD резисторов (код/номинал/размер/мощность) таблица

смд резисторы маркировка таблица:

Код	Номинал, Вт	Размер	Мощность В
0402	0.062	Длина 1.0 ±0.1, ширина 0.5 ±0.05, высота 0.35 ±0.05	100
0603	0.1	Длина 1.6 ±0.1 ширина 0.85 ±0.1 высота 0.45 ±0.05	100
0805	0.125	Длина 2,1±0,1 ширина 1.3 ±0.1 высота0.5 ±0.05	200
1206	0.25	Длина 3.1 ±0.1 ширина1.6 ±0.1 высота0.55 ±0.05	400
1210	0.33	Длина 3.1 ±0.1 ширина 2.6 ±0.1 высота0.55 ±0.05	400
2010	0.75	Длина 5.0 ±0.1 ширина 2.5 ±0.1 высота 0.55 ±0.05	400
2512	1	Длина 6.35 ±0.1 ширина 3.2 ±0.1 высота 0.55 ±0.05	400
0075	0,02	Длина 0,3 Ширина 0,15	100
01005	0,03	Длина 0,4 Ширина 0,2	100
0201	0,05	Длина 0,6 Ширина 0,3	100
1218	1 ; 1,5	Длина 3,2 Ширина 4,8	150
1812	0,5; 0,75	Длина 4,5 Ширина 3,2	200

На сегодняшний день есть огромное количество узкоспециализированных деталей, которые отличаются своими преимуществами и недостатками. Например, существуют конденсаторы, которые могут работать при высоких температурах, практически при 230 °C, есть такие которые рассчитаны для работы в агрессивной среде, а также появились миллиомные чип-резисторы. Есть такие конденсаторы, которые могут применяться только в определенных цепях. Таблица, приведенная выше, указывает на стандартные варианты, но мощность рассеивания на самом деле может отличаться.

Номиналы резисторов. Таблица, онлайн калькулятор

В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.
История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).
Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…

Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

Е6 — допуск 20%,
E12 — допуск 10%
E24 — допуск 5% (и 2%)
Е48 — допуск 2%
E96 — допуск 1%
E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Установление стандартов IEC

Стандарты устанавливаются экспертами, собранными в международные рабочие группы и представляющими производителей и пользователей оборудования, а также представителями испытательных лабораторий, консультантами и учеными, специализирующимися в рассматриваемой области.
Эти эксперты уполномочены своим национальным комитетом, они несут ответственность за разработку проектов, которые выносятся на голосование национальных комитетов МЭК и принимаются в качестве международных стандартов после получения необходимого большинства положительных голосов (обычно 2/3 большинства). .

Номинальные ряды с большим числом элементов

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %, этот же ряд используется и для точности 0,25% и 0,1%. Элементы этих рядов образуют геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и могут быть вычислены на калькуляторе.

Номинальные ряды E48, E96, E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
E48
E96
E192
1,00
1,00
1,00
1,47
1,47
1,47
2,15
2,15
2,15
3,16
3,16
3,16
4,64
4,64
4,64
6,81
6,81
6,81
1,01
1,49
2,18
3,20
4,70
6,90
1,02
1,02
1,50
1,50
2,21
2,21
3,24
3,24
4,75
4,75
6,98
6,98
1,04
1,52
2,23
3,28
4,81
7,06
1,05
1,05
1,05
1,54
1,54
1,54
2,26
2,26
2,26
3,32
3,32
3,32
4,87
4,87
4,87
7,15
7,15
7,15
1,06
1,56
2,29
3,36
4,93
7,23
1,07
1,07
1,58
1,58
2,32
2,32
3,40
3,40
4,99
4,99
7,32
7,32
1,09
1,60
2,34
3,44
5,05
7,41
1,10
1,10
1,10
1,62
1,62
1,62
2,37
2,37
2,37
3,48
3,48
3,48
5,11
5,11
5,11
7,50
7,50
7,50
1,11
1,64
2,40
3,52
5,17
7,59
1,13
1,13
1,65
1,65
2,43
2,43
3,57
3,57
5,23
5,23
7,68
7,68
1,14
1,67
2,46
3,61
5,30
7,77
1,15
1,15
1,15
1,69
1,69
1,69
2,49
2,49
2,49
3,65
3,65
3,65
5,36
5,36
5,36
7,87
7,87
7,87
1,17
1,72
2,52
3,70
5,42
7,96
1,18
1,18
1,74
1,74
2,55
2,55
3,74
3,74
5,49
5,49
8,06
8,06
1,20
1,76
2,58
3,79
5,56
8,16
1,21
1,21
1,21
1,78
1,78
1,78
2,61
2,61
2,61
3,83
3,83
3,83
5,62
5,62
5,62
8,25
8,25
8,25
1,23
1,80
2,64
3,88
5,69
8,35
1,24
1,24
1,82
1,82
2,67
2,67
3,92
3,92
5,76
5,76
8,45
8,45
1,26
1,84
2,71
3,97
5,83
8,56
1,27
1,27
1,27
1,87
1,87
1,87
2,74
2,74
2,74
4,02
4,02
4,02
5,90
5,90
5,90
8,66
8,66
8,66
1,29
1,89
2,77
4,07
5,97
8,76
1,30
1,30
1,91
1,91
2,80
2,80
4,12
4,12
6,04
6,04
8,87
8,87
1,32
1,93
2,84
4,17
6,12
8,98
1,33
1,33
1,33
1,96
1,96
1,96
2,87
2,87
2,87
4,22
4,22
4,22
6,19
6,19
6,19
9,09
9,09
9,09
1,35
1,98
2,91
4,27
6,26
9,20
1,37
1,37
2,00
2,00
2,94
2,94
4,32
4,32
6,34
6,34
9,31
9,31
1,38
2,03
2,98
4,37
6,42
9,42
1,40
1,40
1,40
2,05
2,05
2,05
3,01
3,01
3,01
4,42
4,42
4,42
6,49
6,49
6,49
9,53
9,53
9,53
1,42
2,08
3,05
4,48
6,57
9,65
1,43
1,43
2,10
2,10
3,09
3,09
4,53
4,53
6,65
6,65
9,76
9,76
1,45
2,13
3,12
4,59
6,73
9,88

Это интересно: Переменный и постоянный ток — в чем разница между ними

Кодовая и цветовая маркировка резисторов — Технополис завтра

Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.

Примеры обозначения Полное обозначение Код

3,9 Ом ± 5%	3R9J
215 Ом ± 2%	215RG
1 кОм ± 5%	1K0J
12,4 кОм ± 1%	12K4F
10 кОм ± 5%	10KJ
100 кОм ± 5%	M10J
2,2 МОм ± 10%	2M2K
6,8 ГОм ± 20%	6G8M
1 Том ± 20%	1T0M

Сопротивление Множитель Код

1	R (E)
10^3	K (K)
10^6	M(М)
10^9	G (Г)
10^12	T (Т)

Допуск, % Код

± 0,001	E
± 0,002	L
± 0,005	R
± 0,01	P
± 0,02	U
± 0,05	A
± 0,1	B (Ж)
± 0,25	C (У)
± 0,5	D (Д)
± 1	F (Р)
± 2	G (Л)
± 5	J (И)
± 10	K (С)
± 20	M (В)
± 30	N (Ф)

Примечание. В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.

У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС [ppm/°C] Первая цифра Вторая цифра Третья цифра Множитель

Серебристый	10-2	±10
Золотистый	10-1	±5
Черный	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103	15
Желтый	4	4	4	104	25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109	1

Примечание. Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/106

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.
