Выбираем металлоискатель

Подготовка “Пирата” к работе

Плату металлодетектора необходимо защитить от внешних воздействий. Для этого нужно поместить ее в пластиковую коробочку.

Штангу можно изготовить из отреза ПВХ трубы. Если сделать несколько соединяющихся друг с другом отрезов, получится портативная складная штанга.

ПВХ трубки для изготовления штанги металлоискателя

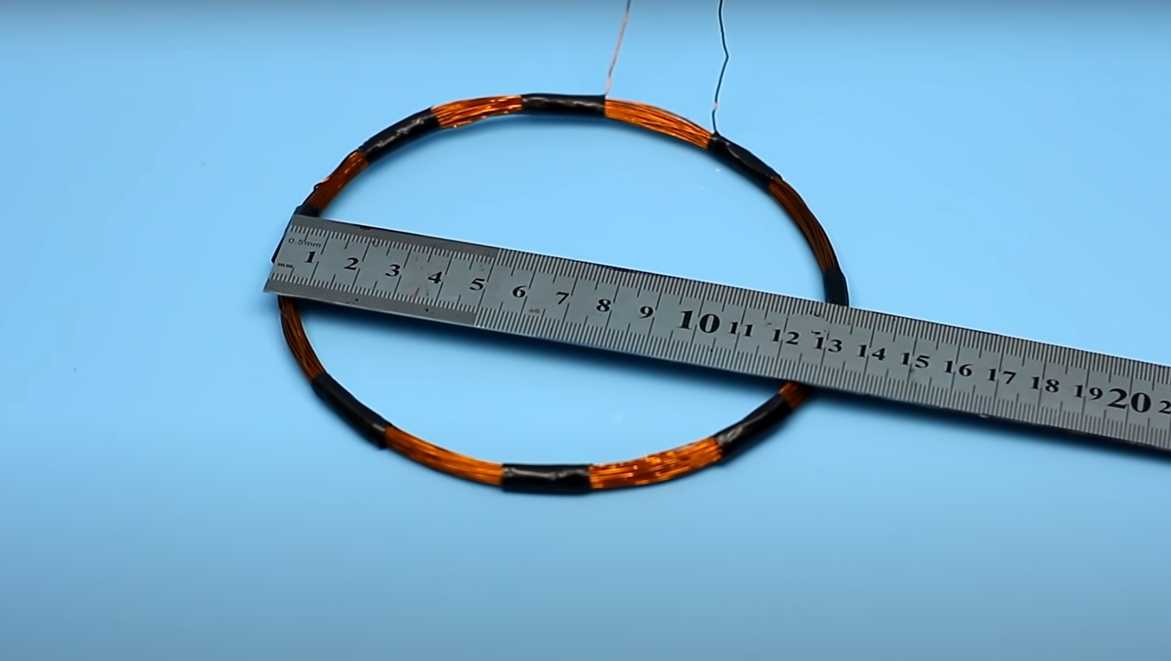

Катушку следует туго стянуть изоляционной лентой. Ее так же можно поместить в самодельную защиту.

Штангу можно не изготавливать вовсе. Ваш металлодетектор будет состоять из коробочки с платой и катушки с проводом. Его при необходимости можно крепить к любой подручной “палке” скотчем непосредственно на месте.

ТОП китайских металлоискателей

Китайские производители (если речь идет о серьезных производственных мощностях, а не собранных в подворотнях “устройствах”) отличаются продукцией достойного качества. При этом цена китайских металлоискателей сравнительно ниже, чем у европейских, американских и австралийских аналогов при равных технических параметрах

Итак, на какие модели стоит обратить внимание, если вы решили купить китайский металлоискатель?

MD-4030

Режим «Все металлы»: позволяет искать различные виды металлов с автоматическим балансом грунта и высокой чувствительностью. Это универсальный и, пожалуй, лучший режим работы для непритязательного оборудования. Дискриминация определяет, какие типы металла обнаруживаются. На дисплее указатель датчика перемещается вправо, если обнаружен металл. Водонепроницаемая катушка: позволяет искать металлические предметы на мелководье. Еще из плюсов “китайца” можно отметить малый вес и быстрый отклик на цель.

MT 705

Это “реплика” австралийского Minelab X-Terra 705 (MT 705).  Китайская копия работает аналогично оригиналу, в том числе на трех частотах — 3 кГц, 7.5 кГц, и 18.75 кГц.Есть ручная балансировка грунта, регулировка чувствительности и звука. Также предусмотрен режим PinPoint – как доказательство принадлежности к категории серьезных металлодетекторов. Если вы пользовались оригинальной “теркой”, то из различий заметите лишь чуть худшее качество пластика и разницу в звучании. Если начинать знакомство сразу с китайца, устройство довольно неплохое для стоимости от 19 000 рублей.

MD-6350

И завершает рейтинг хороших китайских металлоискателей еще одна реплика. На этот раз китайские умельцы достойно скопировали легендарный Garrett Ace 350, который в их версии стал гораздо дешевле, но при этом не слишком хуже по функциональности. из технических параметров стоит выделить: рабочая частота 8,25 кГц, 11-дюймовая катушка PROformance, дискриминация, регулировка чувствительности,  режим целеуказания PitPoint и индикация типов металла. По отзывам пользователей, этот металлоискатель хорош в поиске небольших изделий из цветмета и даже ювелирки. Вишенка на торте – наушники идут в комплекте.

В использовании

Что могу сказать по поводу эксплуатации, этот металлоискатель отлично подойдет для поиска металлолома, в его настройках можно отсекать мелкие железные предметы, такие как гвозди, проволока и прочая ерунда, это очень удобно для тех, кто занимается поиском металлолома, вам не придется копать всякую мелочь, кто хоть раз занимался поиском металлолома, тот поймет.

Что касается поиска монет, вот здесь могу огорчить, металлоискатель видит только те монеты и предметы, диаметр которых не менее трех сантиметров, всё что имеет меньший диаметр он попросту не видит, для поиска монет это конечно минус и лучше посмотреть в сторону модели BOOLATEK , а вот для поиска крупных и тяжелых предметов это огромный плюс.

Примеры находок

В этом видео обзор детектора при доставке и поиск гвоздей на даче после ремонта:

Можно сказать, что детектор и прибор для дома тоже. Например, можно с помощью прибора прозондировать почву перед тем, как сажать овощи.

Знакомая всем огородникам ситуация: когда копаем землю под картошку, попадаются всякие железяки. И ладно, если руки не пораним, когда извлекаем их из земли! Поэтому, пройдитесь разок по участку под картошку, например, и вы спокойно и уверенно перекопаете землю под картошку или другие овощи.

Попадаются и другие находки, например, пули и т.д.

Детектор надёжен и устойчив на поиск чермета. Пользователь Youtube канала Искать-копать выложил видео, в котором показал коп чермета в несколько килограммов:

А пользователь Рыбалка от ЛёхИ показал в видео, как можно добыть сотни килограммов чермета! Смотрим:

Некоторые люди добывают черноту для того, чтобы сдать его. При этом не только отбивают стоимость детектора, но и какую-то копейку зарабатывают. Тоже неплохо!

И пользователь КИТАЙ RU тоже показал в своём видеоролике неплохой результат копа примерно за два часа. Давайте посмотрим:

Владелец прибора тоже выражает своё мнение, что аппарат лучше подойдёт для поиска чермета, а не для драгоценностей.

Стоит напомнить о некоторых предупреждениях

Любой металлоискатель способен обнаружить электрический кабель под землёй, металлическую трубу, ну и, конечно, взрывоопасные предметы — мины и бомбы. Поэтому, не ставьте цель — найти все перечисленные предметы.

Если вам попалась одна из таких находок, то действуйте согласно ситуации. Например, для обезвреживания мин и бомб есть спецслужбы. Трубы и электрические кабели надо закопать. Берегите свою жизнь и чужую!

Типы классов энергопотребления

Индексы эффективности использования энергии присваивает ответственная экспертная организация согласно отраслевым нормативам. Евростандарт предписывает наносить на всю потребительскую технику буквенно-цветовые шкалы, обозначающие класс энергопотребления.

Обязательной маркировке подлежат:

• морозильные камеры и холодильники;
• климатическая техника, такая как кондиционеры, воздухо- и водонагреватели;
• стиральные машины;
• электрические печи и плиты, в том числе, духовки и микроволновки;
• телевизоры;
• лампы.

Класс А

Товары класса А относятся к наиболее экономичным. В данном случае сюда попадают и подкатегории с символом A и разным количеством плюсов: от одного до трех. Чем больше плюсов, тем энергоэффективнее прибор.

Количество потребляемой электроэнергии приборами этого класса не превышает 45 % от стандартных показателей для устройств аналогичного назначения. Это самая экологичная и долговечная техника из той, что предлагает индустрия. Помимо буквы на шилдиках и наклейках, могут встречаться и маркировки в виде зеленой полосы.

Классы B и C

Приборы категории С затрачивают больше электроэнергии, чем продукция с маркировкой А. Но все ещё они считаются экономичными. Средний показатель энергоэффективности для приборов с индексом В – сбережение до 25 % электроэнергии, а С – до 5 %.

Цветовая индикация для этих классов в схемах различных производителей может принимать вид светло-зеленых, реже желтых или светло-оранжевых полос.

Классы D и E

Буквами D и E обозначают непримечательные с точки зрения энергоэффективности агрегаты, которые потребляют 100 и 110 % электроэнергии соответственно.

Как правило, производитель в данных решениях не стремился применять специальные энергосберегающие технологии, поскольку сильная сторона такой техники – не уменьшенное потребление электричества, а высокая мощность.

Высокоточный термометр на основе lm324n

Основу прибора составляет температурный датчик. В данном случае, он является стабилитроном LM113. Его подключают к плечу моста измерения с определенным сопротивлением.

Микросхема состоит из двух операционных усилителей. Они обеспечивают стабилитрон-измеритель постоянной силой тока. Это нужно для того, чтобы напряжение стабилитрона зависело только от температурных колебаний.

Выходное напряжение ОУ является опорным. Смена напряжения диода после применения ОУ приводит к появлению пропорционального потенциала выхода устройства.

Потенциометр помогает задать минимальную температуру. Ее индикатором является амперметр, где стрелка полностью отклоняется на 1 мА., отклонение резисторов составляет максимуму 1%, температур — 0, 1 градус.

Собираем металлоискатель дома – совет от мастера №3

Мой интерес поиска металла в земле появился сравнительно недавно, когда на рынке товаров появился металлоискатель. Что же из себя он представляет? Прибор, который работает по принципу передача – прием. Включил, проводишь катушкой и вот – писк, значит предмет найден!

Люди были готовы копать каждый сантиметр земли вглубь, чтобы найти тайну, клад, металл, монеты. Чтобы глубина обнаружения была хорошая покупали дорогие товары от 10 тысяч и выше рублей.

Да вариант хороший купил и пользуйся. Но есть и другой вариант собрать его. Практически у всех нас есть гараж, погреб, сарай, мастерская, где лежат вещи из которых, если есть желание, собирается металлоискатель.

Нам остается произвести заказ через интернет или сходить в специализированный магазин и приобрести радиодетали, а также нам понадобится различный инструмент.

Также нам может понадобится мини дрель, принтер, копирка, если принтер отсутствует.  В идеале нам поможет фрезерный самодельный станок с ЧПУ и программа схем печатных плат и разводка. Оставляю ссылку на данное видео. Он облегчает работу и уменьшает время выполнения.

Если изделие делается при помощи принтера нам понадобиться программа и готовая схема в ней под металлоискатель находим Спринт лаут  в поисковой системе и устанавливаем ее. Отрываем и прикладываем файл с готовой схемой переносим рисунок на середину и нажимаем на печать.

Бумага нам нужна из журналов так как она идеальна, но можно и простую Снегурочку. Затем производим зачистку и обезжиривание текстолита, чтобы разводка как можно лучше отпечаталась.

Берем рисунок, который на бумаге, и прикладываем его к текстолиту плотно обжимаем и проглаживаем при помощи утюга 4-5 минут. Помещаем под воду и убираем лишнюю бумагу у нас должен отразиться рисунок схемы, затем сверлим и доводим дорожки лаком до идеала.

После, приступаем к травлению используя хлорное железо, работаем с ним в перчатках оно въедается в кожу и ее не возможно будет смыть. Так и в остальные материалы такие как обои, дерево, одежда.

Банка хлорного железа – 900 грамм

Нам понадобиться вся банка, то есть 900 г на ней написано. Затем 1:3 разводим ее водой в одной таре, наливаем из-под крана горячую воду в другую тару можно подогреть до 50-75С. Помещаем тару с раствором в теплую воду, а в раствор кладем текстолит с медным покрытием вниз и процесс пошел. Время травления зависит от свежести хлорного железа и составляет 20-45 минут. Достаём ее, сушим, проходим наждачной бумагой.

А бывает и такой момент, что нет принтера и станка, и сверла. Работа будет долгой и нервной. Просим знакомого или платим нам распечатают разводку.

Дальше приступаем к луде, но это на ваш выбор.  После начинаем паять и собирать изделие. Начиная с мелких радиодеталей.

Давайте рассмотрим один из популярных, самодельных металлоискателей Пират. Он вам обойдётся всего в три тысячи рублей.

Радио 5 номер 2004 год

В свое время в радио кружке я собирал металлоискатель из журнала радио за 2004 год 5 номер – вот эта статья. Но у меня был опытный наставник с 35 летним опытом стажа работы по сборке радиотехники и разводку делали с помощью копирки да весь прибор я собирал при постоянном контроле его глаз. Небольшой обзор в виде скриншотов.

Давайте вернемся к нашему прибору пират и посмотрим весь процесс сбора. Готовая печатная плата выглядит так.

плата для сборки металлоискателя Pirat

Список деталей для сборки металлоискателя Пират

Далее приступаем к работе начиная вставлять резисторы, диоды и перемычку. Весь список радиодеталей приведён на картинке выше.

Далее будем паять оставшиеся детали конденсаторы и микросхемы.

Затем останется лишь катушка для этого нам понадобиться проволока 0.5 мм кастрюля любая. У меня вышло 25 витков, с диаметром 19 см.

Потом фольгой для экранирования, что бы не пищала на любые звуки. И скотчем.

Конструкцию катушки помещаем в банку из-под пресервов, где была сельдь, схему можно поместить в коробочку из самодельной фанеры или в большую распаянную коробку. Желаю удачи в сборе данного прибора, но есть один момент вам еще надо знать, где искать или это будет потраченное время.

П О П У Л Я Р Н О Е:

Схема данного металлодетектора простая, из активных элементов одна микросхема, транзистор и несколько диодов. Несмотря на простоту схемы металлодетектор, способен среагировать на приближение медной монеты (диаметром 2,5 см) к катушке на расстоянии около 10 см, а крупные предметы из цветных металлов, на расстоянии более 1 метра!

Простой металлоискатель своими руками

Ранее мы рассматривали различные схемы металлоискателей. Их можно посмотреть во вкладке «Схемы радиолюбителям/металлоискатели». Сегодня рассмотрим схему простого металлодетектора с довольно неплохими характеристиками.

Схема построена на одной микросхеме, в составе которой четыре операционных усилителя.

Схема простая и рекомендована начинающим радиолюбителям.

С помощью простой схемы на одном транзисторе можно обычный радиоприёмник АМ-диапазона (СВ/ДВ) превратить в металлодетектор!

Схема способна определять цветной или черный металл с расстояния до 20 см, в зависимости от размера объекта обнаружения.

1. Какие схемы наиболее подходят для использовании на металлоискателе?

а) Транзисторная или NE555.

б) КР 1006 ВИ1, NE555 или Am2504.

1. Какую схему предпочтительнее всего использовать для установки на Пират и почему?

а) Транзисторную — она увеличит радиус действия прибора.

б) NE555, поскольку она обеспечит лучшую стабильность при работе.

1. Какой источник питания подключают к плате для работы металлоискателя?

а) Одну батарейку типа Крона.

б) Четыре батарейки Крона, что соединены параллельно.

в) Один аккумулятор.

1. При сборке аппарата на транзисторе, что обозначает резистор R1?

а) Частота генерации.

б) Длительность импульса.

ТОП металлоискателей с Алиэкспресс

Алик – уже ставшая легендарной торговая площадка

В категории металлоискателей на aliexpress детекторы  представлены десятками тысяч предложений, но важно максимально ответственно подойти к выбору, чтобы купить не “игрушку”, которая сломается на первой же полевой работе. На основании анализа отзывов и количества заказов, предлагаем ознакомиться с рейтингом металлоискателей с Алиэкспресс на 2022 год

XING WEI QIANG

Лидирует в рейтинге самых недорогих и часто заказываемых модель китайского бренда XING WEI QIANG.  (Более 5000 единиц продано через площадку Алиэкспресс, и более 2000 положительных отзывов). Это портативное устройство без дисплея и катушки, работает от аккумуляторной батарейки. Находит металл – сообщает звуковым сигналом.

Речь не идет о профессиональном использовании, но если вы только начинаете свой путь в кладоискательстве или вообще размышляете о том, понравится вам новое хобби или нет – нет смысла сразу покупать многотысячное оборудование.

За 999 рублей продавец бесплатно доставит вам металлоискатель в Россию.

BOOLATEK

На втором месте в рейтинга Алиэксперсс металлоискатель  BOOLATEK также производства Китай. Устройство с круглой моно катушкой, рабочая частота – 5 кГц. Недорогое комфортное в использовании оборудование без лишних опций – есть регулировка дискриминации, громкости звука, чувствительности (актуально для высокоминерализованных грунтов). Дисплей – стрелочный.

Цена на Алиэкспресс – чуть более 4500 рублей. Стоимость в российских магазинах стартует от 6300 рублей.

Купить товар – ссылка на покупку.

TTAKA7

На третьем месте в рейтинге недорогих металлоискателей в Алиэкспресс – модель TTAKA7. Технические параметры соответствуют довольно серьезным ожиданиям. Рабочая частота – 5,5-6,5 кГц. Есть режим PinPoint для упрощения определения цели. Наушники (не входят в комплект) подключаются через стандартный разъем 3,5 мм. Катушка водонепроницаемая, поэтому можно обследовать на предмет интересных находок мелкие ручьи, и дождливая погода не станет преградой для поисков. Чувствительность и громкость регулируются в широком диапазоне.

Цена 5000 рублей. Стоимость аналогов в магазинах в РФ 8000-9000 рублей.

Металлоискатель с катушкой

Подбор соответствующей катушки

Чтобы катушка хорошо работала, она должна правильно подходить остальным частям устройства. Дорогие соленоиды от известных производителей могут показать себя хуже бюджетных запчастей, если у них будет низкая сходимость с общей конструкцией. Параметры требуют ручной настройки.

Размеры катушки

Размеры катушки влияют на площадь, которую она охватывает. Некоторые соленоиды имеют диаметр 15 м. Катушки с диаметром 20–100 мм используются для обнаружения железобетонных конструкций в толще земли, с катушкой 130–150 мм выискивают золото в людных местах, 200–600 мм помогают искать металлолом.

Катушка с монопетлей

Монопетля делается из длинного провода. Толщина наматывания должна быть в 15–20 раз меньше, чем диаметр окружности. Особенности грунта не влияют на показатели прибора, небольшая масса позволяет свободно переносить устройство по территории. Прибор с монопетлей подвержен влиянию радиопомех, параметры требуют постоянной настройки.

Пошаговое изготовление простейшей катушки

Используем пластиковые трубы, чтобы уберечь провода от влаги. Берём эмалированный провод длиной 12 м, пластиковую трубку диаметром 12,5 мм и длиной 471 мм, два фрагмента трубы, телевизионный провод длиной 120 см.

1. Пробуем свернуть трубу в окружность. Если заготовка слишком жёсткая, её следует прогреть горячей водой или паром.
2. Проделываем в тройнике дыру для проводов и очищаем края от острых выступов.
3. Вставляем в тройник фрагменты трубы.
4. Вдеваем пластиковую трубку в тройник через фрагменты. Вставляем оба конца друг в друга. Прогреваем место на стыке.
5. Продеваем провод в трубу. Подтягиваем выпадающие витки.
6. Присоединяем экранированный кабель к эмалированному проводу.

Осталось соединить катушку со штангой. Ещё более простой способ – сделать катушку из дерева.

Катушка из медной проволоки на деревянной основе

Для изготовления, стоит использовать ориентированно-стружечную плиту (OSB):

1. Очерчиваем контур катушки на листе фанеры и вырезаем его лобзиком.
2. Наматываем провода на края катушки.
3. Изготавливаем штангу из полипропиленовых труб и прикрепляем к катушке.
4. Окрашиваем катушку алкидно-полиуретановой эмалью.

Чтобы избежать вздутия древесины от воды, стоит покрыть деревянную поверхность несколькими слоями краски.

Как рассчитать индуктивность катушки

Быстрое определение индуктивности возможно при помощи номограммы. Для более точного определения нужна специальная методика с расчётом основных параметров.

Маркировка lm324n

Основу серии LM составляют интегральные микросхемы от производителя National Semiconductor. Эти две буквы обозначают линейность и монолитность (linear monolithic). Ими обозначают общие усилители без предъявления особых требований.

Число 324 обозначает номер серии микросхемы, буква “n” в конце свидетельствует о том, что производителем является National Semiconductor. Эта компания сохранила префикс LM для обозначения линеек своих изделий. Также она широко применяется другими изготовителями, выпускающими аналоги устройства.

У микросхем LM324 и lm324n — одни и те же физические электропараметры. Ряд производителей заканчивает маркировку буквой “n”, для обозначения корпусного материала. Им является пластик.

Уточним также, что изготовители предлагают все усилия для усовершенствования продукции. Поэтому сегодня возник ряд модификаций, которые по целому списку характеристик превзошли первоначальный вариант. К ним относятся:

• LPV324, выполненные на основе технологии BiCMOS с потреблением 9 мкА;
• LM324K, LM324KA с внутренним защитным элементом от электроразряда (HBM ESD);
• LP324 с минимальной мощностью и потреблением 21 мкА;
• LMV324, с минимальным напряжением электропитания в диапазоне 2,7 В — 5,5 В.

Если в маркировке усилителя есть буква “А”, значит, у них лучшие показатели напряжения. Один из таких примеров — LM324A-N.

Простая схема усилителя на LM324

Рассмотрим одну из простейших схем на LM324 с отрицательной обратной связью (ООС) -повторитель напряжения. Как правило, изучение темы по ОУ начинают с повторителя напряжения. Эту схему еще называют усилитель у которого имеет коэффициент усиления по напряжению равен единице. В идеале это означает, что операционный усилитель не обеспечивает какого-либо усиления сигнала и напряжение выходного сигнала совпадает с входным. То есть, если 5 В подается на вход операционного усилителя, то 5 В будет на его выходе.

Но это утверждение справедливо для идеального операционного усилителя, а не для рассматриваемого в статье LM324. Так как это не виртуальная, а реальная микросхема ее характеристики отличаются от идеальных. Рассмотрим график зависимости выходного напряжения от входного для lm324.

На графике, в области «A» показано изменение фазы на выходе. Такое может произойти при появлении отрицательного напряжения на входе микросхемы и может привести к нежелательным последствиям – выводу её из строя.

Так же, на графике видно, что напряжение на выходе усилителя растет с увеличением входного. Но оно не может расти бесконечно, и ограничено напряжением питания микросхемы 5 В и особенностями её работы. Так, напряжения на входах незначительно разнятся, через них течёт небольшой по величине ток, поэтому напряжение на выходе будет немного отличаться от подаваемого. На графике, в области “С”, видно предельное выходное напряжение 3.8 В для рассматриваемой схемы усиления, запитанной от 5 В.

На практике, повсеместно приходится работать с активными электронными компонентами, которые имеют достаточно слабый выходной ток. Например, такими как микрофон. Подключение к нему элемента с маленьким сопротивлением приведет к  снижению напряжения выходного сигнала, создаваемого с его помощью. В таких случаях можно использовать повторитель напряжения, который имеет большое входное и низкое выходное сопротивление, соответственно не будет уменьшать или искажать подаваемый на вход сигнал.

Повторитель напряжения далеко не самая распространенная типовая схема применения для этой микросхемы. На основе данного ОУ создаются и продолжают совершенствоваться другие типовые решения, на основе которых работают современные электронные устройства.
