Плавный пуск ламп накаливания

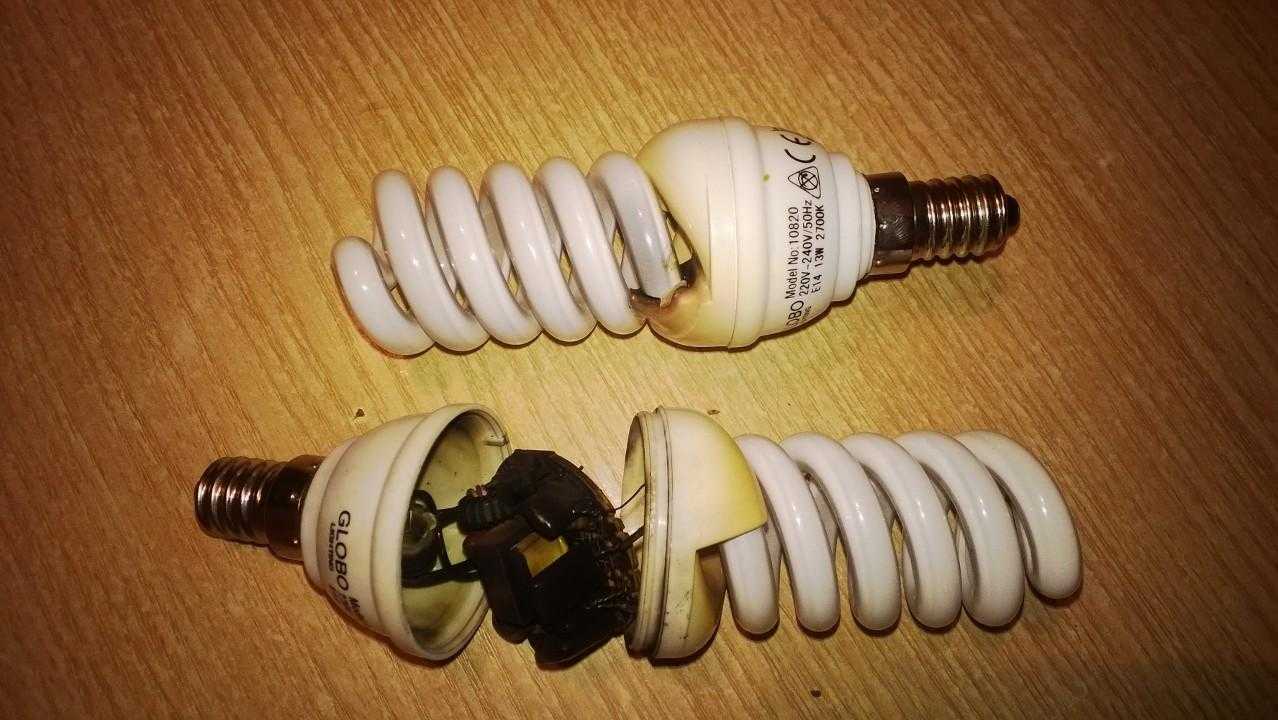

Почему горят энергосберегающие лампы?

Энергосберегающие лампочки на рынке позиционируются не только как экономичные, но они и надёжнее ламп накаливания. В моду входят различные устройства, облегчающие жизнь человека в мегаполисе. Это и выключатели с подсветкой. Если подсвет осуществляется неоновой лампочкой, то лампа находится постоянно под напряжением, что приводит к её преждевременному расходу ресурса и быстрому выходу из строя.

Еще одной причиной того, что энергосберегающие лампы быстро сгорают может быть закрытый плафон или другое закрытое пространство, где затруднена вентиляция. Ответить на вопрос: «почему перегорают энергосберегающие лампочки?«позволит и анализ схемы ее включения, скачки напряжения. Как говорится вечного ничего нет.

Способы реализации плавного включения

Прежде чем определиться со способами реализации плавного запуска, необходимо выяснить, как работают УВПЛ. Принцип действия приборов этого типа основывается на способности сначала понижать, а затем постепенно повышать напряжение до оптимальной величины. Устройство подключается в разрыв провода между лампой (светильником) и выключателем.

При подаче напряжения его величина повышается за счет схем плавного запуска. Они могут быть собраны на транзисторах, симисторах или тиристорах по схемам ФИР (фазоимпульсный регулятор). Скорость повышения напряжения может варьироваться в пределах нескольких секунд: многое зависит от того, по какой схеме был собран прибор. Мощность нагрузки чаще всего не превышает 1400 Вт.

Блок питания

Блок защиты выступает в роли устройства, обеспечивающего плавное включение. Применение приспособления одновременно с лампой позволяет постепенно понизить напряжение, поступающее к осветительному прибору. Вольфрамовая нить в этом случае не испытывает большой нагрузки, что позволяет продлить ее срок эксплуатации.

По мере того, как электрический ток проходит сквозь блок, напряжение падает (с 220 В до 170 В). Скорость варьируется в пределах 2-4 секунд. Использование блока защиты по назначению приводит к снижению потока света на 50-60%. Устройства Uniel Upb-200W-BL выдерживают до 220 В, поэтому необходимо подключать к ним лампочки такой же мощности.

Устройство можно устанавливать рядом с выключателями или приборами освещения.

Устройство плавного включения

Механизм действия устройства плавного включения ламп накаливания (УПВЛ) такой же, как и у защитных блоков. Прибор имеет весомое преимущество – небольшой размер, поэтому его можно устанавливать в подрозетник (за выключатель), внутри распределительной коробки и потолочной лампы (под колпак). Подключение УПВЛ должно осуществляться последовательно, начиная с соединения прибора к фазному проводнику.

Диммирование

Диммеры обладают способностью регулировать электрический ток, поэтому эти приборы часто устанавливают в жилых помещениях. Устройства меняют яркость света, который дают галогеновые, светодиодные или лампы накаливания.

Реостат или переменный резистор считают простейшим диммером. Прибор был изобретен в 1847 году Кристианом Поггендорфом. С его помощью можно регулировать силу электрического тока и напряжение. Устройство состоит из нескольких деталей:

проводник;
регулятор сопротивления.

Сопротивление меняется плавно. Чтобы уменьшить яркость света, напряжение снижают. В этом случае величины, обозначающие силу тока и сопротивление, будут высокими, что спровоцирует перегрев осветительного прибора.

К диммерам относят также автотрансформаторы. У этих приборов коэффициент полезного действия достаточно высок. Напряжение подается неискаженным, частота оптимальная – не более 50 Гц. Существенный минус автотрансформатора – большой вес. Чтобы управлять ими, человек должен приложить максимум усилий.

Электронный вариант – наиболее простой и доступный прибор, с помощью которого можно контролировать силу тока. Основная деталь компактного устройства – переключатель (ключ), которым управляют тиристорными, симисторными и транзисторными полупроводниками.

Выделяют несколько способов регулирования диммера:

по переднему фронту;
по заднему фронту.

Подающееся на лампы накаливания напряжение можно регулировать обоими способами.

Ремонт люминесцентных светильников

Люминесцентные лампы имеют конструкцию, легко поддающуюся ремонту. При наличии определённых навыков делать это несложно даже без привлечения специалистов.

Ремонт люминесцентных ламп можно провести самостоятельно. Задавшись целью вернуть к жизни люминесцентный светильник собственными силами, требуется точно разбираться в принципе его работы. В конструкцию светильника, кроме собственно лампы, включены дополнительные элементы: пускорегулирующая аппаратура, стартер, дроссель.

Стартер является неоновой лампой с биметаллическими электродами. Во время включения на люминесцентный светильник подаётся напряжение и в стартере создаётся разряд, способствующий замыканию электродов. До момента включения электроды находятся в разомкнутом состоянии. Во время этого процесса цепь несет ток большой емкости, разогревающий находящийся в колбе газ и биметаллические электроды стартера.

При размыкании электродов стартера, совершается скачок напряжения, снабжающий дроссель. Под воздействием увеличенного напряжения промежуток, заполненный газовой смесью, пробивается, после чего следует загорание. Дроссель подсоединен последовательно и напряжение от сети делится пополам.

Стартер подсоединяется параллельно и во время работы светового прибора получает напряжение. Количества напряжения недостаточно для вторичного соединения электродов стартера. Поэтому последний работает только при включении светового прибора с лампой дневного света.

Дроссель, кроме формирования разряда увеличенного напряжения, контролирует ток во время включения осветительного прибора и позволяет достичь стабильности, когда она будет гореть.

Плавное включение и выключение нагрузки

Наверное многим хотелось добавить в свое авто что-то новое, сегодня я расскажу как сделать это без особых затрат и технических изменений в конструкции автомобиля. Устройство которое я сегодня хочу вам представить это не большая схема регулировки запуска и выключения нагрузки, в нашем случае осветительных приборов, освещения салона, подсветки приборной панели и т.д. Наше устройство позволит плавно включать и выключать любую из перечисленных нагрузок. Согласитесь куда приятнее когда при включении зажигания мы видим не резкое включение подсветки приборной панели, а плавный розжиг. То же можно сказать и о освещении салона и осветительных приборах.От слов перейдем к делу и перед тем как начать сборку предлагаю ознакомиться со схемой:

Для начала расскажу о том как она подключается. К VCC+ нам необходимо подвести постоянные 12 В от аккумулятора которые и будут питать нашу нагрузку. К REM мы подключаем те 12 В которые появляются после включения зажигания, именно они и будут инициировать розжиг и по их исчезновению схема будет гасить освещение. Соответственно к контактам LED+ LED- мы подключаем нашу нагрузку (в моем случае светодиоды) В качестве транзистора Т1 я использовал BC817 (аналог КТ503В) в качестве Т2 я взял IRF9540S. Если вы захотите увеличить время розжига вам необходимо увеличить номинал R2, для уменьшения соответственно понизить. Для управления временем гашения аналогичную операцию необходимо проделать с резистором R3. Теперь можно переходить к сборке. Для уменьшения размеров устройства я использовал поверхностный монтаж. Вот весь набор элементов, которые мне понадобились:

Платы были изготовлены по «ЛУТ» технологии из одностороннего текстолита.

Вот такое компактное устройство способное добавить эстетичности нашему автомобилю мы получили в итоге.

Расходы:1. Резисторы 0,25 рубшт. х4 = 1 Руб2. BC817 = 3 руб.3. IRF9540S = 35 руб4. Конденсатор 8 руб 5. Клеммы 21,5

Итог: Всего за 70 руб. мы получаем довольно интересное устройство. P. S. Видео с работой устройства:

Конструкция и детали.

В первом варианте исполнения схемы запуска, она была собрана на круглой плате, диаметром 50 мм. Плата эта устанавливалась в круглую нишу самого выключателя под ним. Подсоединялась схема на место выключателя, а сам выключатель (его контакты) подсоединялись по схеме на место SA1. То есть сам выключатель исполнял свою же и роль — включал и выключал люстру. Двухамперный диодный мост от компьютерного БП (KBP206), и тиристор Т10-20-У2 установленные на плате без каких либо радиаторов, вот уже несколько лет исправно пашут на люстру, общей мощностью 300 Вт. Вначале у меня стояли вместо моста просто четыре одноамперных диода, работали на пределе, два из которых потом пробились, ну и видно от них немного поджарилась плата.

Схема не имеет каких либо особо дефицитных деталей. Тиристоры здесь можно ставить любые, соответствующие только необходимой мощности (току) и напряжению, например ВТ-152, Т106-10-4 и др. Стабилитрон можно применить любой на 10-14 Вольт. Транзисторы так же можно ставить абсолютно любые, лишь бы соответствовали необходимой структуре. Я ставил КТ315 и КТ361, благо ещё имеется их запас.

Мощность схемы, ну и соответственно мощность коммутируемых галогенных ламп, зависит только от примененных в схеме диодного моста и тиристора. Например, если применить диодный мост на 10 Ампер и тиристор ВТ-152 поставить на небольшой радиатор, то такой схемой запуска можно будет запускать нагрузку до 2-х кВатт, то есть четыре галогенных прожектора по 500 ватт, в несколько раз увеличив ресурс работы их галогенных ламп. Падение напряжения на самой схеме запуска при выходе её на рабочий режим не превышает единиц Вольт, что абсолютно никак не отражается на яркости ламп, и мощность рассеиваемая на силовых элементах схемы, диодном мосту и тиристоре, будет минимальной. В следующем варианте схема запуска собрана на плате, размером 40 на 40 мм. Эту плату так же свободно можно устанавливать в нишу обычного выключателя в квартире.

До мощности запускаемых ламп 300-500 Вт, ни тиристор, ни мост нет необходимости ставить на радиатор, так как мощность на них рассеивается только в момент запуска ламп и в момент их выключения. Для запуска нескольких галогенных прожекторов, или галогенного прожектора с лампой мощностью 1000 Вт и более, тиристор и диодный мост нужно выбирать соответствующей мощности, и может быть потребуется установить на небольшой радиатор. Схема запуска в этом случае подключается, как и было сказано выше, параллельно контактам пакетника, а в качестве выключателя прожекторов можно использовать любой малогабаритный выключатель, устанавливаемый в любое удобное место. Рисунок печатной платы в формате Sprint-Layout прилагается.Печатная плата.Используемая литература; Д. Приймак. Сенсорный выключатель освещения // В помощь радиолюбителю выпуск 88, с.63.

https://youtube.com/watch?v=tAWxBFV7fzI

Основа основ плавного включения

Давайте начнем с элементарных вещей и вспомним, что такое RC – цепь и как она связана с плавным розжигом и затуханием светодиода. Посмотрите на схему.

В ее состав входит всего три компонента:

R – резистор;
C – конденсатор;
HL1 – подсветка (светодиод).

Два первых компонента и составляют RC – цепь (произведение сопротивления и емкости). От увеличения сопротивления R и емкости конденсатора C увеличивается время розжига LED. При уменьшении, наоборот.

Мы не будем углубляться в основы электроники и рассматривать, как протекают физические процессы (точнее ток) в данной схеме. Достаточно знать, что она лежит в основе работы всех устройств плавного розжига и затухания.

Рассмотренный принцип RC – задержки лежит в основе всех решений плавного включения и выключения светодиодов.

Готовые решения

Блоки защиты для светильников продаются практически в каждом магазине бытовых и электротоваров. Такой блок может называться иначе, чем было сказано выше, например: «Устройство защиты галогеновых ламп и ламп накаливания» или другое подобное название

Как уже отмечалось, при покупке, главное, на что следует обратить внимание – это мощность блока розжига

Широкую линейку таких устройств выпускают под торговой маркой «Гранит».

Есть и миниатюрные блоки Navigator их можно удобно спрятать в распредкоробку, если она не набита проводами доверху. Также поместится внутрь большинства светильников, например, в основание настольной лампы, или между потолком и люстрой, если есть такая возможность.

Принцип действия лампы

Прежде чем решать проблемы с малым сроком службы, необходимо понять, что собой представляет лампа накаливания и как она работает.

Конструктивно прибор состоит из герметичной стеклянной колбы, в которую впаяны два электрода. К электродам подключено так называемое рабочее тело – вольфрамовая нить, свернутая в спираль. На эту же колбу крепится цоколь различных конструкций, при помощи которого лампочка подключается к осветительной сети.

Конструкция лампы

В первых конструкциях лампочек воздух из колбы откачивался, для того чтобы нагретая спираль не окислялась. Позже стали поступать проще: заполнять колбу инертными газами. Обычно это смесь азота с аргоном.

После подключения лампы спираль под воздействием электрического тока нагревается до 2 000 градусов Цельсия и начинает светиться, а инертные газы не дают вольфраму окисляться и гореть. Температура спирали такова, чтобы, с одной стороны, лампа имела максимально высокую светоотдачу, с другой – ее срок службы был довольно большим (чем выше температура, тем быстрее испаряется вольфрам со спирали).

Принцип действия ламп дневного света

Принцип работы люминесцентной лампы необычайно прост. Она включает в себя стеклянную трубку, которую заполняют благородным газом и ртутными парами. В ее края встраивают электроды. При включении образуется заряд и возникает ультрафиолетовый свет. Внутреннюю часть колбы покрывают специальным слоем люминофора. Под воздействием УФ-излучения он начинает светиться. У исправной лампы тестер покажет наличие сопротивления. Светильники часто оборудуются электронным балластом.

Использование таких режимов позволяет увеличить длительность работы светильников. Кроме того они имеют высокий коэффициент полезного действия.

Как определить качественную LED-лампу?

Если вы собираетесь покупать светодиодную лампу, в первую очередь обращайте внимание на качество сборки. Это можно определить по состоянию корпуса, по местам пайки и другим видимым элементам

Основной показатель того, что продукция некачественная — её малый вес. Масса стандартной светодиодной лампы на 12 вольт находится в пределах 60 грамм. Лампа такого веса выполняется из недорогих термопластиков, а внутри корпуса находится тонкий радиатор из алюминиевого сплава. Такая сборка не способствует плотному прилеганию деталей, из-за чего светодиод очень быстро перегревается, контакты окисляются, и это является причиной выхода из строя лампы.

Рекомендуется приобретать светодиодные лампы с весом не менее 100 — 120 грамм. В таких лампах используются более качественные детали и материалы

Обращайте внимание на вид внешнего радиатора. В качественных лампах он сделан из алюминия, имеет ребристые края, которые обеспечивают эффективное отведение тепла

Светодиодная лампа, у которой рассеиватель выполнен из матового пластика, может быстро перегреться. Этот элемент не способен отводить тепло, в следствие чего лампа быстро выходит из строя. Наилучший вариант лампы, у которой рассеиватель выполнен из матового стекла.

Еще одна распространенная причина быстрого выхода светодиодных ламп из строя — это небольшое количество термопасты, которая накладывается на алюминиевую подложку. Практика показывает, что практически 90 процентов выпускаемых ламп, имеют такой недостаток. В то время как термопаста выполняет очень важную роль, она обеспечивает отведение тепла от светодиода к радиатору

Важно, чтобы паста равномерно распределялась на подложке. Иначе в светодиодах из-за перегрева разрушаются кристаллы

Если вы купили лампу, на которой установлен съемный рассеиватель, вы можете самостоятельно нанести достаточный слой термопасты, разровняв ее по подложке.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃. Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

* * * * * * *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Принцип действия лампы

Конструкция лампы

Действительно ли светодиоды дешевле других ламп?

Производитель светодиода заявляет, что его продукция отличается очень низким потреблением энергии. Если сравнивать обычную лампу накаливания и светодиодную, то последняя работает дольше и намного эффективнее. Светодиодная лампа мощностью в 100 Вт на самом деле потребляет 10 — 12 Вт

Второе по важности преимущество светодиодной лампы — это достаточно продолжительный срок работы. Если брать средний показатель, то каждый светодиод способен беспрерывно отработать 25 — 30 тысяч часов

Проведя простые подсчеты, можно получить вывод, в результате которого получается, что одна светодиодная лампа при условии использования ее 6-7 часов в сутки, может бесперебойно работать в течение 10 — 13 лет. Помимо этого, светодиодные лампы не содержат в себе ртуть или другое вредное вещество, что, безусловно, является положительным фактором

Еще одно немаловажное преимущество этих ламп — это то, что мы можем выбирать характер света лампы от холодного до тёплого оттенка

Причина №4 – Конденсат

Если лампочки постоянно горят в ванной комнате, а в других помещениях проблем с ними нет, то здесь виновником может быть конденсат.

Попробуйте

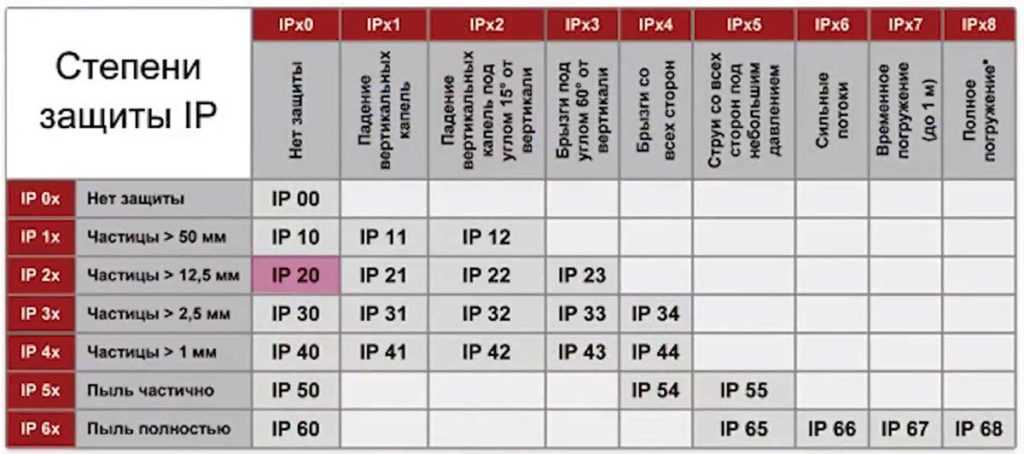

поменять светильники на влагозащищенные со степенью защиты IP44.

Пока вы
надежно не изолируете контактные соединения от проникновения влаги, а саму
поверхность колбы от перепадов температуры, лампочки так и будут гореть.

Особенно это касается разного рода саун и бань.

Причем от
накопленного конденсата лампы могут не просто перегорать, а периодически
взрываться, разбрасывая свои осколки по всему помещению.

Поэтому к подбору светильников в ванную следует подходить с умом.

Включим «мозги»…

Если схема должна обеспечить большую гибкость и функциональность, например, не меняя «железо» мы хотим получить несколько режимов работы и задавать время розжига и затухания более точно, то самое время включить в схему микроконтроллер и интегральный драйвер LED с входом управления. Микроконтроллер способен с высокой точностью отсчитывать необходимые интервалы времени и выдавать команды на управляющий вход драйвера в виде ШИМ. Переключение режимов работы можно предусмотреть заранее и вывести для этого соответствующую кнопку. Необходимо только сформулировать – что мы хотим получить и написать соответствующую программу. В качестве примера можно привести драйвер мощных светодиодов LDD-H, который выпускается с номинальными значениями токов от 300 до 1000 мА и имеет вход ШИМ. Схема включения конкретных драйверов обычно приводится в тех. описании производителя (data sheet). В отличие от предыдущего способа, время на включение и выключение не будет зависеть от разброса параметров элементов схемы, температуры окружающей среды или падения напряжения на светодиодах. Но за точность нужно будет заплатить – это решение дороже.

Почему перегорают люминесцентные лампы

Стоит разобраться с вероятными поломками.

Очень часто причиной является перегорание. Во время включения освещения в стеклянной колбе образуется электрическая дуга. При этом вольфрамовые электроды подвергаются сильному нагреванию. Под действием повышенной температуры нити со временем перегорают.

Чтобы увеличить длительность работы, на нить из вольфрама наносят активный щелочной металл. Это помогает понизить температуру, тем самым продлевая исправность электродов. При очень частой смене режима работы защитный слой из металла разрушается. В такой ситуации вольфрамовые нити начинают перегреваться и постепенно перегорают.

Кроме того, люминесцентная лампа перегорает при повреждении целостности стеклянного корпуса. В таком случае на краях трубки видно свечение вольфрамовой нити, а сам светильник не включается, поскольку воздух делает его работу невозможной. Тестер в данном измерении покажет значение, равное нулю. Необходимо установить исправную лампочку.

Варианты схем

В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.

При отсутствии клеммников провода спаиваются.

Чаще всего на производствах используется одна из трех схем:

туристорная;
симисторная;
специализированная (обычно микросхема КР1182ПМ1или DIP8).

В сети 220 В

Самая простая схема плавного включения ламп туристорная.

Для самостоятельного изготовления требуются:

лампа накаливания;
4 диода (для создания выпрямительного моста);
туристор;
конденсатор (10 мкФ);
2 резистора (один из них переменной емкости).

Время включение определяет переменное сопротивление.

В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.

Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет

Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее

Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.

Используется:

дроссель;
2 резистора;
конденсатор;
диод;
симистор.

По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.

Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.

Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.

При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.

Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.

Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.

После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.

При напряжении 12 В

Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.

Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).

Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.

Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.

Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.

Где установить блок защиты?

Блоки устанавливают непосредственно для каждой лампы индивидуально. Лучше помешать их в полость под люстрой, где спрятана проводка. Так как блок имеет небольшие размеры, то он поместится везде. Установить их можно как самостоятельно, если разбираетесь в электрике, так и с помощью специалиста.

Также можно использовать один блок на несколько ламп. Например, если в потолке встроена подсветка из множества светильников или люстра с цоколями.

Перед тем, как приступить к ремонту сварочного инвертора своими руками, следует досконально разобраться в устройстве аппарата, чтобы корректно выявить возможные неисправности, и придерживаться типового порядка проведения ремонтных работ.

Допустимый вариант установки в распределительной коробке. Обычно туда помещают мощные модели, которые будут охватывать целую цепь электрических ламп в доме. Если у вас установлен также трансформатор для понижения мощности, то блок должен стоять в цепи первым, то есть основной поток 220 В предназначен только ему. А уж после раздача на всю частную сеть.

Важно! Помещайте приборы так, чтобы в случае замены, ремонта с легкостью добраться до них. Лучше избегать прочного заклеивания обоями, гипсокартоном (в потолок из которого эффективно помещать точечные светильники) и штукатуркой место, где расположен блок плавного включения

Как продлить срок службы

Срок службы осветительного оборудования зависит от того, насколько правильно была построена электропроводка, каков используемый прибор, существуют ли скачки напряжения, есть ли механические удары. Также он зависит от общей температуры и качества выключателя.

Продолжительность работы приводит к тому, что перегревается вольфрамовая нить и постепенно испаряется. В результате становится меньше диаметр и нить обрывается. Чем теплее нить, тем больше будет света. В итоге, будет меньше срок работы.

Обычно лампа рассчитана на работу в течение 1 тысячи часов. К 750 часам ее светопоток понижается на 15%. Из-за несущественного повышения сетевого напряжения, уменьшается работа до 500 часов. Такой эксперимент можно сделать с осветительными изделиями, которые поставлены на лестничных площадках.

Обратите внимание! До включения лампы накаливания на полную мощность, стоит сделать разогрев ее диммером

Номинальное напряжение

В современных световых устройствах указывается диапазон рабочего напряжения. При эксплуатации источника в этом диапазоне, гарантируется отличный светопоток с долговечностью. В момент подбора осветительного оборудования, стоит иметь этот показатель ввиду.

Проверка патрона

При частом перегорании ламп, стоит посмотреть, какая у него температура при работе. Если источник очень горячий, то стоит его разобрать, почистить и подтянуть провода. Нередко перегорание происходит из-за патрона.

Применение защитного диода

Сегодня многими электриками используются диоды, которые ставятся перед лампами. Качество освещения не понижается, но зато увеличивается срок службы. При последовательном соединении диода с резистором, источник сможет работать на протяжении длительного времени.

В целом, перегорают лампочки в люстрах по разным причинам. Чаще всего, происходит это из-за центрального отключения света в доме или постоянных скачков напряжения. Нередко это бывает из-за неправильного проводного соединения и браке оборудования. В такой ситуации реанимировать источник нельзя. Остается лишь приобрести лампочки заново и постараться сделать все, чтобы продлить срок службы оборудования.
