Мигающий светодиод: подключение и применение

Собираем простую схему мигающего светодиода на одном транзисторе

Самая простая схема мигалки состоит из трех радиоэлементов, а четвертый – светодиод. Хотя в качестве ключевого элемента представлен транзистор, его база не подключена, и полупроводник работает как динистор.

При включении питания конденсатор не заряжен, между эмиттером и коллектором присутствует низкое напряжение, динистор закрыт и не пропускает электрический ток, светодиод не горит. По мере заряда конденсатора напряжение на нем и на динисторе растет. В определенный момент динистор открывается, и конденсатор разряжается через светодиод. Далее цикл повторяется. Частота мерцаний светодиода определяется емкостью конденсатора и сопротивлением резистора.

Всю схему легко разместить в спичечном коробке. Мигающий светодиод и провода питания удобно закрепить горячим клеем.

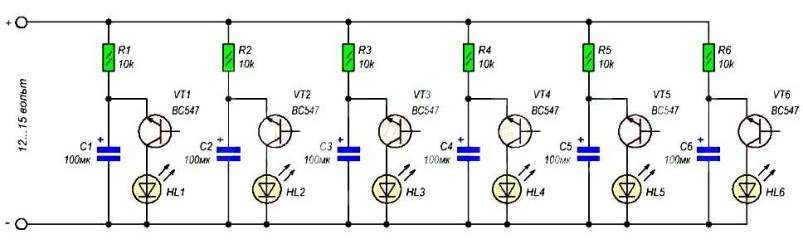

Если сделать несколько подобных светодиодных мигалок и включить их вместе, получится гирлянда. Так как радиоэлектронные элементы имеют определенный разброс параметров, светодиоды будут мерцать в хаотичном порядке. При этом мигалку можно изготовить в виде единого блока, как на фото.

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

светодиод;
резистор;
диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Проверка исправности прибора

Перед началом работы с отвёрткой следует убедиться в исправности инструмента.

Простой и быстрый способ, проверить устройство — вставить щуп-проводник поочередно в каждое отверстие розетки. Электрическое гнездо должно быть под напряжением. Если инструмент исправен, то при попадании на фазу загорится индикатор, извещающий о напряжении на контакте. Отсутствие светового сигнала и звукового, если это универсальный тип, говорит о неисправности тестера, выполнять проверку электрооборудования им нельзя.

Источники

https://SdelaySam-SvoimiRukami.ru/3867-prosteyshiy-indikator-urovnya-zaryada-batarei.html
https://YDoma.info/ehlektrotekhnika/electricity-kak-najti-fazu-i-nol.html
https://svetilov.ru/svetovye-pribory/svetodiody/indikator-napryazheniya
https://bestcom55.com/indikator-fazy-na-svetodiode-svoimi-rukami/
https://ues-company.ru/dom/shema-indikatora-fazy.html
https://ProFazu.ru/provodka/instruments/indikatornaya-otvertka.html
https://www.vseinstrumenti.ru/ruchnoy-instrument/elektromontazhnyj/probniki-napryazheniya/

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Основы подключения к 220 В

В отличие от драйвера, который питает светодиод постоянным током и сравнительно небольшим напряжением (единицы-десятки вольт), сеть выдает переменное синусоподобное напряжение с частотой 50 Гц и средним значением 220 В. Поскольку светодиод пропускает ток только в одну сторону, то светиться он будет только на определенных полуволнах:

То есть led при таком питании светится не постоянно, а мигает с частотой 50 Гц. Но из-за инерционности человеческого зрения это не так заметно.

В то же время напряжение обратной полярности, хотя и не заставляет led светиться, все же прикладывается к нему и может вывести из строя, если не предпринять никаких защитных мер.

Безопасность при подключении

Не следует устанавливать в цепь диодов полярные конденсаторы

При работе со схемой включения диодов в сеть 220 Вольт основную опасность представляет соединенный последовательно с ними ограничивающий конденсатор. Под воздействием сетевого напряжения он заряжается до опасного для человека потенциала. Чтобы избежать неприятностей в этой ситуации рекомендуется:

предусмотреть в схеме специальную разрядную резисторную цепочку, управляемую отдельной кнопкой;
если сделать это невозможно, перед началом настойки после отключения от сети следует разряжать конденсатор с помощью жала отвертки;
не устанавливать в цепь питания диодов полярные конденсаторы, обратный ток которых достигает значений, способных «выжечь» схему.

Способы подключения светодиода к сети 220 В

Самый простой способ (читайте про все возможные способы подключения led) – подключение при помощи гасящего резистора, включенного последовательно со светодиодом. При этом нужно учесть, что 220 В – это среднеквадратичное значение U в сети. Амплитудное значение составляет 310 В, и его нужно учитывать при расчете сопротивления резистора.

Кроме того, необходимо обеспечить защиту светоизлучающего диода от обратного напряжения той же величины. Это можно сделать несколькими способами.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более).

Рассмотрим схему подключения более подробно.

В схеме используется выпрямительный диод 1N4007 с обратным напряжением 1000 В. При изменении полярности все напряжение будет приложено именно к нему, и led оказывается защищенным от пробоя.

Такой вариант подключения наглядно показан в этом ролике:

Также здесь описывается, как определить расположение анода и катода у стандартного маломощного светодиода и рассчитать сопротивление гасящего резистора.

Шунтирование светодиода обычным диодом.

Здесь подойдет любой маломощный диод, включенный встречно-параллельно с led. Обратное напряжение при этом будет приложено к гасящему резистору, т.к. диод оказывается включенным в прямом направлении.

Встречно-параллельное подключение двух светодиодов:

Схема подключения выглядит следующим образом:

Принцип аналогичен предыдущему, только здесь светоизлучающие диоды горят каждый на своем участке синусоиды, защищая друг друга от пробоя.

Схемы подключения к 220В при помощи гасящего резистора обладают одним серьезным недостатком: на резисторе выделяется большая мощность.

Например, в рассмотренных случаях используется резистор сопротивлением 24 Ком, что при напряжении 220 В обеспечивает ток около 9 мА. Таким образом, мощность, рассеиваемая на резисторе, составляет:

9 * 9 * 24 = 1944 мВт, приблизительно 2 Вт.

То есть для оптимального режима работы потребуется резистор мощностью не менее 3 Вт.

Если же светодиодов будет несколько, и они будут потреблять больший ток, то мощность будет расти пропорционально квадрату тока, что сделает применение резистора нецелесообразным.

В таких случаях в качестве токоограничивающего элемента можно использовать конденсатор. Преимущество этого способа в том, что на конденсаторе не рассеивается мощность, поскольку его сопротивление носит реактивный характер.

Здесь показана типовая схема подключения светоизлучающего диода в сеть 220В при помощи конденсатора. Поскольку конденсатор после отключения питания может хранить в себе остаточный заряд, представляющий опасность для человека, его необходимо разряжать при помощи резистора R1. R2 защищает всю схему от бросков тока через конденсатор при включении питания. VD1 защищает светодиод от напряжения обратной полярности.

Конденсатор должен быть неполярным, рассчитанным на напряжение не менее 400 В.

Емкость конденсатора рассчитывается по эмпирической формуле:

где U – амплитудное напряжение сети (310 В),

I – ток, проходящий через светодиод (в миллиамперах),

Uд – падение напряжения на led в прямом направлении.

Допустим, нужно подключить светодиод с падением напряжения 2 В при токе 9 мА. Исходя из этого, рассчитаем емкость конденсатора при подключении одного такого led к сети:

Это нужно знать

Главное – это помнить о технике безопасности. Представленные схемы питаются от 220 В сети переменного тока, поэтому требуют во время сборки особого внимания.

Подключение светодиода в сеть должно осуществляться в четком соответствии с принципиальной схемой. Отклонение от схемы или небрежность может привести к короткому замыканию или выходу из строя отдельных деталей.

При первом включении, сборки рекомендуется дать поработать некоторое время, чтобы убедиться в ее стабильности и отсутствии сильного нагрева элементов.

Для повышения надёжности устройства рекомендуется использовать заранее проверенные детали с запасом по предельно допустимым значениям напряжения и мощности.

Собирать бестрансформаторные источники питания следует внимательно и помнить, что они не имеют гальванической развязки с сетью. Готовая схема должна быть надёжно изолирована от соседних металлических деталей и защищена от случайного прикосновения. Демонтировать её можно только с отключенным напряжением питания.

Простое зарядное устройство для литиевого аккумулятора.

Главное отличие зарядного устройства от блока питания – четкое ограничение зарядного тока. Следующая схема имеет два режима ограничения: — по току; — по напряжению;

Пока напряжение на выходе меньше 4,2 В ограничивается выходной ток, при достижении напряжением величины 4,2 В начинает ограничиватся напряжение и ток заряда снижается. На следующей схеме ограничение тока осуществляют транзисторы VT1, VT2 и резисторы R1-R3. Резистор R1 выполняет функцию шунта, когда напряжение на нем превышает 0,6 В (порог открывания VT1), транзистор VT1 открывается и закрывает транзистор VT2. Из-за этого падает напряжение на базе VT3 он начинает закрываться и следовательно снижается выходное напряжение, а это ведет к снижению выходного тока. Таким образом работает обратная связь по току и его стабилизация. Когда напряжение подбирается к уровню 4,2 В в работу начинает вступать DA1 и ограничивать напряжение на выходе зарядного устройства.

А теперь список номиналов компонентов схемы:

DA1 – TL431C;
R1 – 2,2 Ом;
R2 – 470 Ом;
R3 – 100 кОм;
R4 – 15 кОм;
R5 – 22 кОм;
R6 – 680 Ом (нужен для подстройки выходного напряжения);
VT1, VT2 – BC857B;
VT3 – BCP68-25;
VT4 – BSS138.

Что такое индикаторная отвертка?

Это инструмент, предназначенный для обнаружения напряжения в электросети, в том числе скрытой. Внешне модель может выглядеть как обычная плоская отвертка с прозрачной ручкой или же иметь другой вид. Однако щуп в виде плоской биты обязателен – именно им проверяют контакты.

Обязательна также изоляция ручки – металлическая часть прибора не должна соприкасаться с незащищенной кожей человека, а любые металлические детали на ручке не должны иметь прямого контакта со щупом.

Выпускают изделия контактного и бесконтактного вида, с разными вариантами подачи сигнала – светового, звукового, в виде информации на цифровой дисплей – а также с дополнительными функциями.

Простые

В корпус установлена рабочая электрическая схема, со стандартным набором элементов: транзистор, резистор, индикатор — неоновые лампочки. Нулевая фаза — человек, который замыкает контактную пластину. Инструмент не функционален — определяет напряжение на проводе, но часто не срабатывает при напряжении в сети меньше 60 Вольт. Не подходит для поиска обрыва сети.

Универсальные

Портативные устройства с широкими возможностями. Инструментом этого типа выполняют тестирование контактным и бесконтактным способом, определяют обрыв, короткое замыкание с помощью «прозвона» сетей, в этом помогает световое и звуковое оповещение. Универсальные пробники используют при ремонте или настройке электронных приборов, транспорта, предназначены для работы с постоянным и переменным током. Работает тестер на батарейке, за зарядом которой следят. Если аккумулятор потеряет заряд, работать универсальная отвертка не будет.

Тип индикаторной отвертки выбирают в зависимости от предполагаемых работ. Для использования в быту достаточно простой модели, а для работы с электронными приборами выбирают универсальное устройство.

Способ применения индикаторной отвертки

Бесконтактный – для сети с напряжением до 600 В. Жалом проводят вдоль провода или электроприбора, требующего проверки. При наличии напряжения также будет загораться лампочка. Таким способом удобно отслеживать разрывы в цепи.
Контактный – индикаторная отвертка используется в сетях до 250 В. Удерживая палец на сенсоре, жалом пробника прикасаются к месту, которое необходимо проверить. Если напряжение есть, загорится индикаторная лампочка.

Схема плавного включения светодиодов

Схема плавного включения и выключения светодиодов — популярная среди других, ею интересуются автовладельцы, желающие тюнинговать свои машины. Данная схема применяется для подсветки салона автомобиля. Но это не единственное ее применение. Она используется и в других сферах.

Простая схема плавного включения светодиода должна состоять из транзистора, конденсатора, двух резисторов и светодиодов. Необходимо подобрать такие токоограничивающие резисторы, которые смогут пропускать ток в 20 мА через каждую цепочку светодиодов.

Схема плавного включения и выключения светодиодов не будет полноценной без наличия конденсатора. Именно он позволяет ее собрать. Транзистор должен быть p-n-p-структуры. А ток на коллекторе не должен быть меньше 100 мА. Если схема плавного включения светодиодов собрана правильно, то на примере салонного освещения автомобиля за 1 секунду будет проходить плавное включение светодиодов, а после закрытия дверей — плавное выключение.

Вариант №4 » лучшая схема с токоограничительным кондесатором, резистором и выпрямительным мостом.

Данный вариант схемы подключения индикаторного светодиода к сети 220 вольт считаю наиболее лучшим. Единственным недостатком (если можно так сказать) этой схемы является то, что в ней больше всего деталей. К достоинствам же можно отнести то, что в ней нет элементов, которые чрезмерно нагревались, поскольку стоит диодный мост, то светодиод работает с двумя полупериодами переменного напряжения, следовательно нет заметных для глаза мерцаний. Потребляет эта схема меньше всего электроэнергии (экономная).

Работает данная схема следующим образом. Вместо токоограничительного резистора (который был в предыдущих схемах на 24 кОм) стоит конденсатор, что исключает нагрев данного элемента. Этот конденсатор обязательно должен быть пленочного типа (не электролит) и рассчитан на напряжение не менее 250 вольт (лучше ставить на 400 вольт). Именно подбором его емкости можно регулировать величину силы тока в схеме. В таблице на рисунке приведены емкости конденсатора и соответствующие им токи. Параллельно конденсатору стоит резистор, задача которого сводится всего лишь к разряду конденсатора после отключения схемы от сети 220 вольт. Активной роли в самой схеме запитки индикаторного светодиода от 220 В он не принимает.

Далее стоит обычный выпрямительный диодный мост, который из переменного тока делает постоянный. Подойдут любые диоды (готовый диодный мост), у которых максимальная сила тока будет больше тока, потребляемого самим индикаторным светодиодом. Ну и обратное напряжение этих диодов должно быть не менее 400 вольт. Можно поставить наиболее популярные диоды серии 1N4007. Они дешево стоят, малы по размерам, рассчитаны на ток до 1 ампера и обратное напряжение 1000 вольт.

В схеме есть еще один резистор, токоограничительный, но он нужен для ограничения тока, который возникает от случайных всплесков напряжения, идущие от самой сети 220 вольт. Допусти если кто-то по соседству использует мощные устройства, содержащие катушки (индуктивный элемент, способствующий кратковременным всплескам напряжения), то в сети образуется кратковременное увеличение сетевого напряжения. Конденсатор данный всплеск напряжения пропускает беспрепятственно. А поскольку величина тока этого всплеска достаточна для того, чтобы вывести из строя индикаторный светодиод в схеме предусмотрен токоограничительный резистор, защищающий схему от подобный перепадов напряжения в электрической сети. Этот резистор нагревается незначительно, в сравнении с резисторами в предыдущих схемах. Ну и сам индикаторный светодиод. Его вы выбираете уже сами, его яркость, цвет, размеры. После выбора светодиода подбирайте соответствующий конденсатор нужной емкости руководствуясь таблицей на рисунке.

Обычно светодиоды подключаются к 220В при помощи драйвера, рассчитанного под их характеристики. Но если требуется подключить только один маломощный светодиод, например, в качестве индикатора, то применение драйвера становится нецелесообразным. В таких случаях возникает вопрос — как подключить светодиод к 220 В без дополнительного блока питания.

Индикатор напряжения – современные виды универсальных и бесконтактных приборов (90 фото)

По сравнению с другими простейшими пробниками индикаторами, контролька не просто показывает наличие электрического тока — по яркости ее свечения можно понять, нормальное ли в цепи напряжение.

Это означает, что прибор просигнализирует о наличии разницы потенциалов, величиною более 4 вольт. Это сетевые наводки через емкостную связь.

При этом обязательно нужно касаться металлической кнопочки или ободка на изолирующей ручке отвертки, чтобы цепь замкнулась через тело на землю.

Теперь разберем чуть детальнее их конструкцию. Индикатор со светодиодом и релаксационным генератором импульсов Эти генераторы импульсов работают по принципу накопления энергии на конденсаторе с малым током утечки и рабочим напряжением, превышающим напряжение пробоя порогового элемента и кратковременного сброса энергии на светодиод. Схемотехника — Схемотехника и конструирование схем Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды имеются ввиду светодиоды видимого диапазона длин волн получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения.

Индикатор скрытой проводки маг 2 схема

С его помощью можно контролировать напряжение, задав максимальные и минимальные показатели. Однако ток, при котором светодиод начинает заметно светиться, достигает уже единиц миллиампер, поэтому самые простые из таких пробников всегда имеют заземляющий крокодильчик.

Рассмотрим несколько вариантов определения. Если оставить как на схеме, то будет светиться целая шкала из светодиодов, что нерационально с точки зрения экономичности. Встречаются самые простые отвертки с индикатором внутри, которым выступает простая неоновая лампочка, отвертки с дополнительными элементами питания обычно это батарейки , и отвертки-пробники, которые имеют несколько полезных функций. Если вы работаете с жидкокристаллической модификацией, нужно знать, что проверяя напряжение системы с нагрузкой ниже ти вольт, нужно касаться специальной сенсорной панели. Индикатор работает при приближении его антенны к сетевому проводу В на расстояние

Имея удлиненную форму размером 12 на 60 мм, готовая сборка легко помещается в корпусе из-под толстого фломастера или маркера. Последовательно с лампочкой включается токоограничивающий резистор с номиналом — килоом. От его способности светиться на малых токах зависит правильность работы индикатора в целом.

С их помощью определяется наличие электростатических зарядов в полупроводниковом, текстильном производствах, хранилищах легковоспламеняющихся жидкостей. Полный контроль над моментами включения светодиодов дает схема, представленная ниже. Линейная шкала из 10 светодиодов дает наглядное представление о состоянии аккумулятора. Если для питания устройства применяется батарея из нескольких последовательно включенных банок литий-ионного аккумулятора, то приведенную выше схему необходимо подключить к каждой банке отдельно. Индикатор наличия электрической нагрузки

Tags: автомат, ампер, бить, бра, вид, выключатель, генератор, дом, , емкость, знак, как, конденсатор, конструкция, , лампочка, , магнит, монтаж, мощность, мультиметр, напряжение, настройка, номинал, ограничитель, паяльник, подключение, полоска, потенциал, прикосновение, принцип, провод, пуск, , работа, размер, регулятор, резистор, реле, ремонт, розетка, ряд, самодельный, свет, светильник, светодиод, сеть, скрутка, стабилитрон, схема, тен, тип, ток, транзистор, , установка, фото, щит

Это нужно знать

Индикатор переменного и постоянного напряжения до 600 В

Следующий вариант представляет собой немного более сложную систему, из-за наличия в схеме кроме уже известных нам элементов, двух транзисторов и емкости. Но универсальность этого индикатора вас приятно удивит. Ему доступна безопасная проверка наличия напряжения от 5 до 600 В, как постоянного, так и переменного.

Основным элементом схемы индикатора напряжения выступает полевой транзистор (VT2). Пороговое значение напряжения, которое позволит сработать индикатору фиксируется разностью потенциалов затвор-исток, а максимально возможное напряжение определяет падение на сток-истоке. Он выполняет функции стабилизатора тока. Через биполярный транзистор (VT1) осуществляется обратная связь для поддержания заданного значения.

Принцип работы светодиодного индикатора заключается в следующем. При подаче на вход разности потенциалов, в контуре возникнет ток, значение которого определяется сопротивлением (R2) и напряжением перехода база-эмиттер биполярного транзистора (VT1). Для того чтобы слабенький светодиод загорелся, достаточно тока стабилизации 100 мкА. Для этого сопротивление (R2) должно быть 500-600 Ом, если напряжение база-эмиттер примерно 0,5 В. Конденсатор (С) необходим неполярный, емкостью 0,1 мкФ, служит он защитой светодиода от скачков тока.

Резистор (R1) выбираем величиной 1 МОм, он исполняет роль нагрузки для биполярного транзистора (VT1). Функции диода (VD) в случае индикации постоянного напряжения – это проверка полюсов и защита. А для проверки переменного напряжения он играет роль выпрямителя, срезая отрицательную полуволну. Его обратное напряжение должно быть не меньше 600 В. Что касается светодиода (HL), то выбирайте сверхъяркий, для того, чтобы его свечение при минимальных токах было заметно.

Схема лед драйвера на 220 вольт

Более надежный способ, позволяющий запитать светодиоды от сети, – применение специального преобразователя или драйвера, понижающего напряжение до безопасного уровня. Основное назначение драйвера под светодиод 220 вольт – ограничить ток через него в рамках допустимого значения (согласно паспорту). В его состав входят формирователь напряжения, выпрямительный мостик и микросхема токового стабилизатора.

Вариант драйвера без стабилизатора тока

При желании собрать устройство питания светодиодов от 220 В своими руками потребуется знать следующее:

при использовании выходного стабилизатора амплитуда пульсаций существенно снижается;
в этом случае на самой микросхеме теряется часть мощности, что сказывается на яркости свечения излучающих приборов;
при использовании вместо фирменного стабилизатора фильтрующего электролита большой емкости пульсации не полностью сглаживаются, но остаются в допустимых пределах.
