Микрофонный стереоусилитель своими руками

Что такое усилитель?

В электрических схемах очень часто встречаются сигналы малой мощности. Например, это может быть звуковой сигнал с динамического микрофона

слабый радиосигнал, который ловит из эфира ваш китайский радиоприемник

Либо отраженный сигнал от ракеты противника, который уже потом ловит, усиливает и отслеживает радиолокационная установка. Для примера: зенитно-ракетный комплекс ТОР:

Как вы видите, в электронике абсолютно везде требуется усиление слабых сигналов. Для того, чтобы их усиливать, как раз нужны усилители сигналов. Усилители широко применяются в радиолокации, телевидении, радиовещании, телеметрии, в вычислительной технике, авторегулировании, в системах автоматики и тд.

Re: Схема предусилителя для динамического микрофона

Качественный микрофонник с балансным входом? Ну возьми схему одного канала микшерного пульта, в нём посмотри микрофонный усилитель. Это 4 очень малошумящих транзистора плюс пара ОУ. Плюс качественный потенциометр, причём редкий обратно-логарифмический группы C, да ещё достаточно низкого номинала, что вдвойне редкость. Потом для всего этого понадобится блок питания. Потом хороший экранирующий корпус. А в конце выяснится, что нормальной внешней звуковухе это всё есть. И ещё в ней есть, ка правило, фантомное питание, если в будущем появится конденсаторный микрофон.

Не, если интересует сам процесс – можно конечно и самому спаять.

Типы усилителей

Усилители можно разделить на три группы:

Усилитель напряжения

Усилитель напряжения (УН) усиливает входное напряжение в заданное число раз. Этот коэффициент называется коэффициентом усиления по напряжению и вычисляется по формуле:

где

K_U — это коэффициент усиления по напряжению

U_вых — напряжение на выходе усилителя, В

U_вх — напряжение на входе усилителя, В

Выходное усиленное напряжение не должно меняться от тока нагрузки, а следовательно, и от сопротивления нагрузки. В идеале, выходное сопротивление R_вых должно быть равно нулю, что недостижимо на практике. Поэтому, УН стараются проектировать так, чтобы минимизировать выходное сопротивление R_вых .

В таком режиме усилитель работает, если выполняются условия, что R_вх намного больше, чем R_вых т. е.  R_вх >>R_и  и R_н намного больше, чем R_вых    (R_н >>R_вых ). Чем больше номинал R_н , тем лучше для усилителя напряжения, так как нагрузка не будет просаживать выходное напряжение U_вых.  Здесь все просто: чем меньше сопротивление нагрузки, тем бОльшая сила тока будет течь по цепи E_вых —> R_вых —> R_н , тем больше будет падение напряжения на выходном сопротивлении R_вых , исходя из формулы ЭДС: E_вых =I_выхR_вых +I_выхR_н . Об этом можно более подробно прочитать в статье Закон Ома для полной цепи.

Усилитель тока

Усилитель тока (УТ) усиливает входной ток в заданное число раз. Этот коэффициент называется коэффициентом усиления по току и вычисляется по формуле:

где K_I   — коэффициент усиления по току

I_вых  — сила тока в цепи нагрузки, А

I_вх  — сила тока во входной цепи E_и —>R_и —>R_вх , А

Смысл работы усилителя тока такой:  при определенной силе тока во входной цепи, на выходе в цепи нагрузки мы получаем силу тока, бОльшую в K_I раз, независимо от того, какое значение принимает номинал нагрузки. Здесь уже работает простой закон Ома I=U/R.

Если сила тока должна быть постоянной, а  значение сопротивления у нас может быть плавающим, то для поддержания постоянной силы тока в цепи нагрузки у нас усилитель автоматически изменяет напряжение U_вых на нагрузке. В результате, ток как был постоянной величиной, так и остался. Или буквами: R_н =var, Iвых= const.

Объяснение выше вы будете рассказывать своему преподу по электронике, а теперь объяснение для полных чайников. Итак, во входной цепи E_и —>R_и —>R_вх  пусть у нас течет сила тока в 10 мА. Коэффициент K_I =100, следовательно, на выходе в цепи нагрузки E_вых —>R_вых —> R_н будет течь ток с силой в 1 А (10мА х 100). Но сам по себе такой ток не будет ведь гулять по этой цепи. Ему надо создать условия для протекания. Допустим,  у нас нагрузка 10 Ом. Какое тогда напряжение должно быть в этой цепи для получения силы тока в этой цепи в 1 А? Вспоминаем дядюшку Ома: I=U/R. 1=U_вых /10, получаем U=10 В. Вот такое напряжение нам будет выдавать усилитель тока на выходе.

Но что, если нагрузка поменяет свое значение? Ток должен остаться таким же, не забывайте, то есть 1 А, так как это у нас усилитель тока. В этом случае, чтобы сила тока в цепи оставалась 1 А  усилитель автоматически поменяет свое значение напряжения на выходе U_вых на 1=U_вых /5. U_вых =5/1=5 В. То есть на выходе у нас уже будет 5 Вольт.

Но также не забываем еще об одном параметре, который у нас находится в выходной цепи усилителя тока. Это выходное сопротивление R_вых . Поэтому, нам необходимо, чтобы выполнялось условие: R_вх << R_и и R_н << R_вых  при которых обеспечивается заданный ток в нагрузке при малом значении напряжения.

Усилитель мощности

Раньше было очень круто и модно собирать усилители мощности (УН) своими руками, включить Ласковый Май и вывернуть громкость на всю катушку. Сейчас же УМ может собрать или купить каждый, благо интернет и Алиэкпресс всегда под рукой.

Чем же УМ отличается от УН и УТ?

Если в УТ  мы увеличивали только силу тока, в УН — напряжение, то в УМ мы увеличиваем в кратное число раз ток и напряжение.

Формула мощности для постоянного и переменного тока при активной нагрузке выглядит вот так:

где

P — мощность, Вт

I — сила тока, А

U — напряжение, В

Следовательно, коэффициент усиления по мощности запишется как:

где

K_P — коэффициент усиления по мощности

P_вых  — мощность на выходе усилителя, Вт

P_вх  — мощность на входе усилителя, Вт

Для усилителя мощности условия согласования входной цепи с источником входного сигнала и выходной цепи с нагрузкой для передачи максимальной мощности имеют вид: R_вх ≈ R_и и R_н ≈ R_{вых .}

Также не забывайте, что нагрузки могут быть как чисто активными (типа лампочки накаливания, резистора, различных нагревашек), так и иметь реактивную составляющую (катушки индуктивности, конденсаторы, двигатели и тд).

Печатная плата

После того, как я определился со схемой и опробовал ее на макете, пришла пора запилить печатную плату. Я уже несколько лет не делал печаток, но на удивление все получилось проще, чем я думал. Платы я развожу в P-CAD, поэтому нарисовал по быстрому схему и спустя несколько часов залипания в комп получил готовую печатку.

Плата была упакована в размеры 20х45мм. Такие размеры получились из-за выбранного корпуса, но они видятся мне удобными практически для любого корпуса. Указанные размеры соответствуют нарисованной по периметру полоске.

Скачать печатную плату предусилителя для микрофона вы можете по одно из ссылок ниже. Плата сохранена в формате ПДФ и готова к печати.

• Скачать печатную плату
• Скачать печатную плату (зеркальную)

Я сделал два варианты платы, разница лишь в том, что первая как на рисунке выше, а вторая зеркальная. В случае использования зеркальной платы, после переноса она станет нормальной и детали следует располагать со стороны дорожек.

↑ Удобный корпус

Расскажу немного и о самом корпусе. Как я уже упоминал – в качестве корпуса для предусилителя используется корпус от спутникового ресивера. Старичок верой и правдой служил много лет, несколько раз ремонтировался и после очередной поездки в мастерскую был переправлен мне с диагнозом «труп». Хорошие были раньше корпуса, большие! Именно по причине своих размеров и большого окна я и выбрал этот корпус. На лицевой панели кроме надписей не оказалось ничего лишнего. Остались, конечно 3 незадействованный кнопки, но это не страшно. Закрасил надписи матовой краской из балончика, купленного в автомагазине. Краска процентов на 98 совпала по цвету с той, которой был покрашен корпус изначально. Разницу можно заметить, только если очень присмотреться.

В качестве ручек для этих регуляторов установил хорошие алюминиевые ручки, которые кстати купил в датагорском магазине. Они отлично (на мой взгляд) вписались в общий дизайн предусилителя, который выдержан в серебристо-черном цвете.

Корпус усилителя для микрофона

Теперь пару слов о корпусе. Для этих целей я использовал корпус от вэйпа. Он уже давно валялся у меня в шкафу и ждал своей участи. Он оказался просто идеальным вариантом, т.к. располагает отсеком для аккумулятора и имеет отверстия, которых мне будет достаточно для счастья.

Для начала я выкинул из него все что напоминает о его происхождении, а так же достал и прочистил контакты для аккумулятора. После этого на место кнопки был установлен выключатель от настольной лампы. Он идеально подошел по размеру, потребовалось только сделать пропил под фиксатор.

Для того чтобы минимизировать уровень шумов от предусилителя я решил экранировать корпус. Для этого в съемные стенки корпуса я вырезал кусочки медной фольги которые приклеил на двусторонний скотч. Впоследствии их я соединю с минусом аккумулятора.

Единственное, что меня смущало в этом корпусе, так это отверстие на передней панели. Но оно сыграло мне даже на руку. Из оргстекла я вырезал вставку, которую приклеил к крышке. Она не только закрывала имеющуюся дырка но так же была призвана демонстрировать синий светодиод намекающий на включенность устройства.

Чтобы как-то разнообразить вставку, а заодно усилить свечение я выгравировал на ней символичное изображение микрофона. Теперь, даже издалека и при ярком свете, я всегда смогу увидеть включен ли мой микрофон.

Ну а теперь остается продеть провода через отверстие и подпаять их к плате.

Как программно усилить звук

Может оказаться, что звуковая карта в компьютере установлена хорошая. Тогда включение усиления микрофона поможет.

Жмите правой кнопкой по значку динамика

Правой кнопкой по подключённому микрофону — Свойства

В свойствах найдите вкладку «Уровни», там будут настройки усиления звука.

Усиление микрофона на вкладке «Уровни». Не забудьте нажать ОК

В зависимости от драйвера звуковой карты вместо ползунков может быть опция «Mic boost» или вовсе ничего.

К сожалению, с полезным звуком усиливается шум.

Если не засовывать микрофон в рот и не включать усиление, тихая запись в аудиоредакторе выглядит так:

Те, кто работал в Audacity, сразу поймут: запись недостаточно громкая. Включаем усиление и… увы, вместе с голосом усилится шум:

Для общения по Скайпу это приемлемо. А если в драйвере можно включить фильтр шумоподавления, жизнь прекрасна. Пускай голос звучит словно из бочки — слова разобрать можно и ладно.

Но для записи подкастов, видеуроков и тем более вокала нужен хороший источник звука. Никто не захочет слушать постоянное «шшш» на фоне даже самого приятного голоса в мире.

Помните!

Усиление чувствительности микрофона не всегда способствует качественной записи: чем лучше слышны окружающие звуки, тем сильнее они зазвучат на записи. И если вы записываете подкаст в комнате с чирикающим попугайчиком, сильное усиление сигнала будет только мешать. Нужно поймать баланс между чувствительностью, шумом помех и фоновыми звуками так, чтобы при обработке от лишних элементов можно было избавиться.

Лучшие модели предусилителей для микрофона

Количество производителей мирового уровня, занимающихся выпуском предусилителей, исчисляется десятками. Некоторые марки стали особенно популярными благодаря хорошему сочетанию цены, качества и функциональности.

Бюджетные

Недорогие преампы позволяют подключить 1-2 акустических устройства и рассчитаны на стандартный частотный диапазон. Используются для записи музыки в домашних условиях.

Преамп Yamaha WXC-50 имеет следующие достоинства:

Сохранение настроек удобно для быстрого переключения.

• компактные размеры;
• поддержку алгоритма Compressed Music Enhancer для качественного воспроизведения музыки с мобильных устройств;
• пульт ДУ;
• широкий частотный диапазон – от 10 до 8000 Гц;
• возможность быстро переключаться между несколькими вариантами настройки, сохраняемыми в памяти;
• технологию передачи аудиосигнала MusicCast;
• специальное мобильное приложение для управления предусилителем со смартфона или планшета;
• уровень выходного сигнала – 2 В.

Технология MusicCast позволяет:

• использовать подключенные устройства совместно и обособленно;
• транслировать музыкальные файлы по беспроводной связи.

Прибор Emotiva PT-100 отличается следующими преимуществами:

• большим количеством цифровых и аналоговых входов;
• качественным фонокорректором виниловых пластинок (позволяет применять картриджи с подвижным магнитом или катушкой);
• высокочувствительным FM-тюнером с памятью на 50 предустановок;
• пультом ДУ;
• ударопрочным корпусом;
• низким уровнем искажений;
• широкой полосой пропускания.

Модель подойдет любителям слушать дома музыку на разных устройствах.

Преамп Dynavox TPR-3 привлекает покупателей следующими особенностями:

Вместе с моделью рекомендуется приобрести усилитель.

• компактностью;
• низким энергопотреблением;
• малым коэффициентом искажений;
• чистотой аудиопотока (соотношение сигнала и шума – 70 дБ);
• расширенным диапазоном частот – от 20 до 50 000 Гц;
• 5 аналоговыми входами;
• присутствием в схеме 2 ламп 6N3;
• высоким качеством обработки сигнала (фонокорректор помещен в отдельную секцию, защищенную от помех).

Средней ценовой категории

Наиболее востребованная группа, что объясняется выгодным сочетанием цены и качества. Хорошим спросом пользуется модель M-Audio Octane. Ее достоинства:

• функция аналого-цифрового конвертирования;
• 8 каналов;
• цифровой оптический интерфейс формата ADAT;
• работа каналов в микрофонном и инструментальном режимах.

Рекомендуется использовать совместно с Audio/MIDI интерфейсом M-Audio FireWire 18/14.

Модель Art Pro MPA II привлекает покупателя следующими особенностями:

Использовать устройство возможно с различными микрофонами.

• отключаемым фантомным питанием +48 В на каждом из микрофонных входов;
• регулируемым входным сопротивлением (настройка под микрофон любого типа);
• естественным теплым звучанием;
• большими стрелочными индикаторами с подсветкой.

Дорогие

Профессиональные аппараты с хорошим набором функций и расширенным частотным диапазоном рассчитаны на подключение большого количества устройств. Популярный представитель – модель Audio Research LS28. Ее достоинства:

• много входных и выходных разъемов линейного и балансного типа;
• возможность подключения внешнего инфракрасного сенсора;
• поддержка интерфейса RS-232;
• понятное меню, простая настройка;
• частотный диапазон – от 0,4 до 200 000 Гц;
• коэффициент гармоник – 0,007%;
• дисплей, отображающий параметры работы устройства.

Доступен большой набор функций, среди них:

• переключение фазы;
• переименование входов;
• автоматическое отключение питания.

Модель PrimaLuna EVO 300 Preamplifier пользователи ценят за следующие качества:

Предусилитель удобен в применении.

• хорошую чувствительность;
• увеличенное входное сопротивление;
• высокое качество стереозвучания (каналы не зависят друг от друга);
• 5 входных разъемов типа RCA;
• частотный диапазон от 12 до 75 000 Гц;
• отношение сигнала к шуму составляет 93 дБ;
• выбор входного сигнала осуществляется при помощи герметизированного реле, блокирующего помехи;
• малое число проводов.

Предусилитель Rotel RC-1590 пригодится обладателю большого числа устройств. Его достоинства:

• множество входов;
• Bluetooth-адаптер;

MM-фонокорректор;

• разъемы Ethernet и RS-232;
• частотный диапазон от 10 до 100 000 Гц;
• коэффициент гармоник – 0,004%;
• раздельные стабилизаторы с фильтрами на фольговых конденсаторах;
• 2 тороидальных трансформатора в блоке питания.

Прибор предъявляет высокие требования к качеству электроснабжения.

Предусилитель для микрофона

Здравствуйте! В этой статье я хочу вам рассказать от микрофонном предусилителе.

И так, приступим.

Для этого нужны следующие компоненты:

Резисторы – 4,7 кОм – 2шт., 470 кОм, 100кОм.Конденсаторы – 4,7 мкФ, 10 мкФ, 100 мкФ.Транзистор – КТ315.Светодиод – не обязательно.

Инструменты:Паяльник, кусачки, пинцет, ножницы, клеевой пистолет и т.д.

Приступаем к изготовлению.

1. Для начала разберемся со схемой и деталями.Резистор R5 ставится для электретного микрофона и выполняет роль смещения напряжения. Его мы не используем. Транзистор КТ315 можно заменить на КТ3102, BC847. У КТ3102 коэффициент усиления больше, поэтому его предпочтительнее ставить. Светодиод не обязателен. Если он не нужен, замените его диодом. У себя я нашел кусочек самодельной макетной платы. На ней и буду делать схему.

2. Теперь согласно схеме, припаиваем все компоненты.

3. Далее припаиваем разъемы питания, вход и выход для микрофона, выключатель питания. Разъем для джека на 6,3 мм. я взял от старого DVD проигрывателя, джек на 3,5 мм. – от магнитофона. Разъем для батареи от нерабочей кроны, выключатель от игрушечной машинки. Припаиваем все к плате.

На фото нет светодиода, он появился позже.

4. Теперь займемся корпусом. У меня нашлась какая-то пластмассовая коробочка без дна. Она как раз подошла под все детали. В ней сверлим отверстия под разъемы, светодиод, вырезаем прямоугольное отверстие под выключатель.

5. Теперь собираем все в корпус. Крону и плату приклеиваем на двухсторонний скотч, разъемы на термоклей.

Дно сделал из прочного черного картона.

6. Проверяем. У меня имелся самый дешёвый караоке-микрофон BBK. Его я и подключил. Далее проводом джек-джек, подключаем выход усилителя к компьютеру, колонкам, или к чему вам нужно. Включаем питание. Светодиод загорелся. Предусилитель работает.

7. Подключив этот усилитель к компьютеру, я сам удивился качеству записи. Звук без шумов, усиление микрофона убавлено на 0. Даже громкость микрофона пришлось немного убавить.

В общем, такую простую в повторении схему я могу вам порекомендовать к сборке. Она не требует каких-то труднодоступных деталей, их можно найти в любой строй технике. А так же качество записи очень хорошее, даже с таким микрофоном. Спасибо, всем удачи!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Главные преимущества

В сравнении со встроенным внешний преобразователь имеет следующие достоинства:

1. Подавляет шумы (P.I.N. свыше -127 dBu), что особенно нужно при записи тихих источников.
2. Отсекает ненужные частоты.
3. Придает звуку глубины и особый бархатистый оттенок вместо «стерильности», присущей встроенным аналогам.
4. Имеет запас гейна свыше 60 дБ (требуется многим динамическим микрофонам).
5. Оснащен дополнительными функциями.

Последний пункт включает в себя:

• изменение фазы;
• Low Cut (пропускает частоты выше или ниже заданной);
• ступенчатое переключение гейна.

Преимущества внешних предусилителей в наибольшей степени проявляются с увеличением громкости свыше 40-50 дБ. Звук остается прозрачным, тогда как встроенная схема в таких условиях дает дефекты.

Микрофон для домашней студии

Простое и очень эффективное решение для записи голоса или вокала в своей домашней студии звукозаписи — это применение динамического кардиоидного микрофона. И вот почему:

• Во-первых, Вам не нужно будет принимать специальные меры по шумоизоляции квартиры;
• Во-вторых, Вам не нужно будет звукоизолировать тыловое пространство за микрофоном для избавления от реверберации комнаты, так как динамический кардиоидный микрофон хорошо подавляет боковые и тыловые звуки;
• В-третьих, Вам не надо будет организовывать дополнительное питание как в случае с конденсаторным микрофоном.

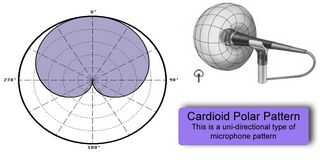

Для нашей цели идеально подойдёт микрофон типа Shure sm58 или ему подобный. Например, у меня долгие годы идеально работает микрофон Beyerdynamic Opus39s.

Конечно, для записи голоса существует большое число самых разных решений. Например, Вы можете специально для записи вокала сделать хорошую шумоизоляцию квартиры, приобрести дорогой конденсаторный микрофон с большой мембраной, но это решение уже не такое простое и в разы дороже. Кроме того, микрофонный усилитель для конденсаторного микрофона понадобится немного другой, и об этом мы поговорим в другой статье.

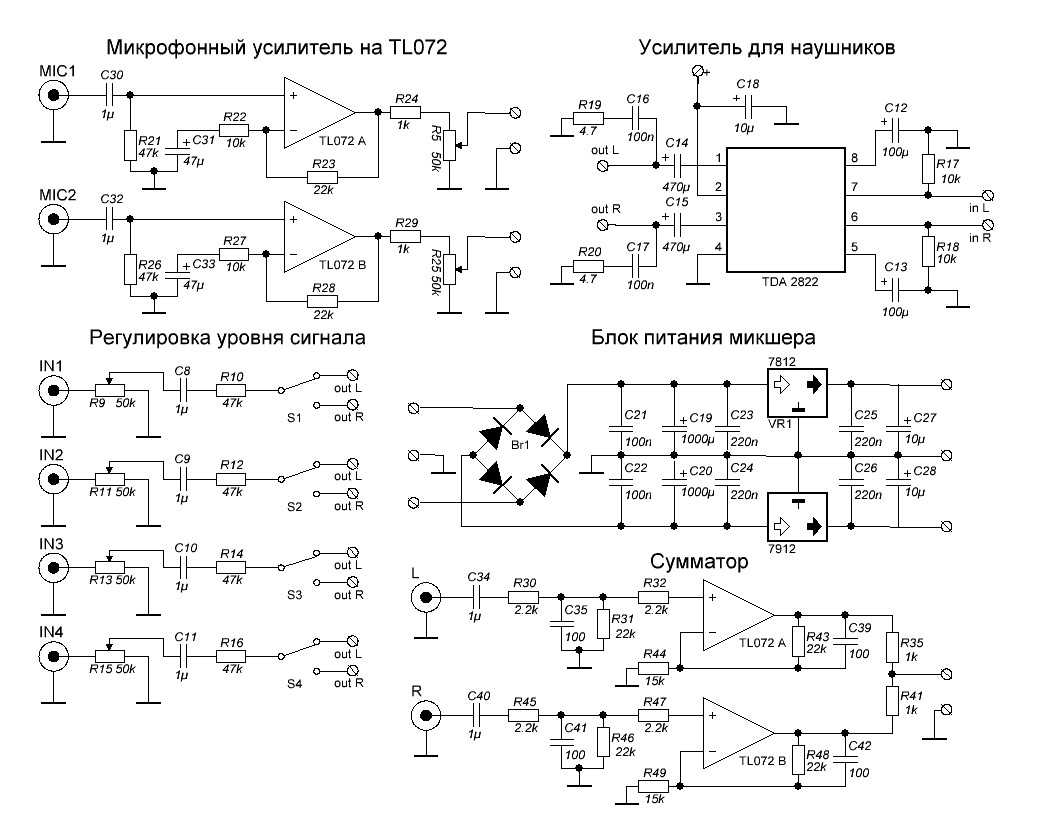

Варианты схем усилителя

В другой своей статье, тот же автор предложил готовый предусилитель для микрофона. Это схема с АРУ (Автоматической Регулировкой Усиления). Вот так выглядит эта схема в оригинале (без цепи частотной коррекции):

Благодаря применению полевого транзистора (КП303Ж) в обратной связи, такая схема работает как компрессор и выравнивает громкость голоса, изменяя коэффициент усиления в некоторых пределах.

Схема полностью рабочая, была проверена мной лично на макете и никаких проблем не вызвала. Такая схема очень удобна, например, для микрофонов в конферент-залах и переговорных. Но может быть использована и как предусилитель для микрофона при подключении к компьютеру.

Лично для меня она не подошла по той причине, что при изменении усиления, громче и тише становится не только голос, а так же и все посторонние звуки и шумы. А значит при обработке записи голоса не получится избавиться от шумов обычным шумодавом. Про обработку голоса читайте в этой статье.

Поэтому от АРУ пришлось отказаться и схема была урезана до обычного неинвертирующего усилителя с постоянным коэффициентом усиления. Такая схема тоже отлично справляется со своими обязанностями.

Проблема

У большинства дешёвых микрофонов чувствительность по умолчанию недостаточна для того, чтобы вас отчётливо слышали. Приходится кричать, но на постоянной основе так делать нельзя, оранье — занятие утомительное и вредное.

Внимательно изучив вопрос, я пришёл к выводу, что в ситуации виноваты производители, чрезмерно упрощающие конструкцию устройства. Отдав свои кровно заработанные 100-500 рублей, покупатель по сути получает модуль (капсюль) электретного микрофона без какой-либо электронной «обвязки».

Электретный микрофон и стандартный штекер 3,5 мм jack. Такая конструкция не позволяет микрофону быть чувствительным, но записать звук можно

Всякие гибкие ножки, прищепки — это опциональная мишура. Формально такие микрофоны работают, но их чувствительность и качество записи невысоки (слышен шум). Ничто не мешает добавить в схему несколько электронных компонентов, улучшив способность микрофона улавливать тихие звуки.

Типичный представитель электретных микрофонов

Также я не рассматриваю вопрос покупки отдельной звуковой карты. Это уже было в статье «Как настроить микрофон, записать и обработать звук – инструкция для начинающих».

В динамические микрофоны уже встроен усилитель

Схемы усилителей довольно просты, поэтому умеющие пользоваться паяльником люди переделывают микрофоны и наслаждаются жизнью.

Электронщики успешно дорабатывают микрофоны (источник)

Кстати, даже в дешёвых петличках за 100 рублей ставят неплохие электретные модули. Например, у меня есть микрофончик-прищепка Genius десятилетней давности, работает шикарно. После доработки, разумеется.

Кроме низкой чувствительности, на записях можно услышать негромкое шипение. Его можно подавить фильтрами в аудиоредакторе, но когда помехи слишком сильны, очистка от шума исказит полезную часть записи и голос зазвучит глухо, словно из бочки.

Читать также: Можно ли варить нержавейку инвертором

Шум (в 99% случаев это помехи от электромагнитных полей) появляется на нескольких этапах доставки звука:

1. В электретном капсюле микрофона.
2. В микрофонном предусилителе, если он имеется.
3. При передаче сигнала по не экранированному от помех соединительному кабелю.
4. В усилителе звуковой карты.

Наиболее больное место — звуковая карта компьютера. Замена на более качественную и/или вынос за пределы корпуса компьютера может избавить от шума, но не у всех есть деньги на подобный апгрейд.

Чаще всего пользователь остаётся один на один с дешёвым микрофоном, воткнутом в фоняще-шипящую звуковую карту, распаянную на материнской плате компьютера. Можно попытаться сделать звук громче программно.

Усилитель мощности, который иногда называют оконечным

В функциональном отношении он очень прост — имеет один вход, обычно стерео (в ином случае потребуется два моно усилителя), и из регулировок часто только ручку громкости. Но при простоте функционала это очень серьезное устройство, потому и стоит дороже «навороченного» предусилителя. Высокое качество звучания обеспечивается за счет использования мощных тяжелых трансформаторов и высокоемких конденсаторов, способных при высоком уровне входного сигнала выдать в нагрузку, — т.е. громкоговорители, очень большой ток. Поэтому хороший усилитель — всегда тяжелый.

Для усилителя мощности важно номинальное значение нагрузки, т.е. сопротивление акустических систем

Обычно усилители рассчитаны на сопротивление колонок 4 или 8 Ом. Можно подключить к усилителю акустику с бОльшим сопротивлением, но ни в коем случае не с меньшим! Это может при определенных условиях привести к повреждению выходного каскада!

Очень важным параметром усилителя мощности является коэффициент демпфирования, он же демпинг-фактор. Демпфирование позволяет предотвратить инерционное, т.е.паразитическое  колебание диффузора динамика, что делает звучание чище, детальнее и точнее. Чем больше значение демпинг-фактора, тем выше качество усилителя.

Еще один важный параметр — это скорость нарастания выходного напряжения, по английски slew rate. Чем быстрее эта скорость (измеряемая в микросекундах), тем лучше усилитель воспроизводит т.н. переходные, или «нестационарные» процессы, т.е. мелкие быстрые высокочастотные компоненты сигнала. Например, игру по тарелкам, перкуссии, струнным щипковым инструментам и т.п. Понятно, что «медленный» усилитель плохо отработает такие звуки и размоет звуковую картинку.

↑ Входной трансформатор

Вообще, что же из себя должен представлять входной трансформатор микрофонного преампа:

• Определенный коэффициент трансформации (желательно от 1:7 до 1:16)
• Сердечник из пермаллоя (лучшая АЧХ)
• Броня из стали или лучше из пермаллоя
• Определенное сопротивление первичной обмотки по постоянному току

Если с первыми 3 пунктами в общем-то все понятно, то что же с 4? Какое-такое определенное? А вот тут мнение различается, причем местами радикально. Кто-то уверяет, что сопротивление должно быть равно сопротивлению источника по постоянному току. В моем случае это было около 250 Ом, посему я и подобрал трансформатор именно с таким сопротивлением. Однако, есть мнение, что очень даже подойдут трансформаторы с сопротивлением на порядок меньше, чем у источника. Ровно как и обитает мнение, что будет лучше на порядок больше. Ну, на порядок меньше трансформатора у меня не было, а вот на порядок больше пробовал и, честно говоря, не обнаружил никакой разницы (на слух). Про коэффициент трансформации тоже нужно заикнуться. Почему именно такой? Почему не меньше?

Во-первых

, основная причина в том, что лампа имеет весьма высокое входное сопротивление. И если к ней напрямую подключить микрофон, то получится то же, что и при подключении его к ноутбуку- часть частот просто поглотится. И это с довеском в виде наводок. Именно потому и нужен трансформатор, способный согласовать одно с другим. Как именно? Очень просто! Коэффициент масштабирования сопротивления равен квадрату коэффициента трансформации. Иными словами, если у меня трансформатор с коэффициентом трансформации 1:7 и я к нему подключаю микрофон с сопротивлением 250 ом, то для лампы это будет, словно я подключил к ней источник с сопротивлением 250 * (7×7) = 12250 Ом! Это отличный показатель, такое сопротивление для лампы будет очень даже к месту.

Во-вторых

— шум. Современные транзисторные преампы довольно мало шумят. Это связанно, разумеется, с более совершенной технологией и особенностями конструкции. Точнее- отсутствии теплового шума. Да чему там прямо так особо нагреваться? А лампы, чего уже говорить, просто настоящий обогреватель! Только температура баллона лампы 6Н2П может достигать 90 градусов, что же там творится на спирали накала? Разумеется, тепловой шум там приличный. Особенно, если источника такой слабый, как микрофон. Тогда для приведения уровня сигнала к норме, приходится сильно увеличивать коэффициент усиления, за счет чего увеличивается и уровень этих самых шумов. А прибор с большим количеством шумов ну никак не может тянуть на уровень сколь нибудь хороший. А тут простой вариант — поставить на вход трансформатор и увеличить сигнал (в моем случае) в 7 раз! Значит, усиление лампы можно ослабить в 7 раз, и ровно во столько же раз уменьшатся шумы. Просто и со вкусом. Но почему тогда я указал, что коэффициент трансформации нужен до 1:16? Можно же вообще увеличить сигнал трансформатором до упора, а лампу так, как буфер поставить? Нет, так не выйдет, пойдут в дело собственные искажения трансформатора, что ухудшит характеристики преампа.

Ну и в-третьих

, трансформатор на входе дает то, что не могут дать ни транзисторы, ни лампы- полноценный балансный вход с гальванической развязкой. Те, кого ударяло током с микрофона в губы на репетициях или концертах меня поймут прекрасно.

С типом трансформатора разобрались, теперь полезем в интернет искать их. Обалдеть, да у них ценник от 1500 рублей! Подождите, не туда смотрите. Да, есть профессиональные трансформаторы, но нам-то сейчас это не нужно! Поэтому идем на развал или барахолку. Что искать: старые промышленные модемы невысоких скоростей (до 56 кбит в секунду), старые радиорелейные системы, старые устройства для RS-232 или RS-485, прочую старую цифровую лабуду. Мне попался очень занятный блок от радиорелейной системы. Именно в нем я нашел вот такие замечтательные трансформаторы:

Надо сказать, что меня слегка удивил большой размер трансформатора и малый вес. И, разумеется, я отогнул крепеж кожуха, чтобы посмотреть, что внутри. Внутри меня ждал небольшого размера трансформатор, весьма небольшого. Нечто наподобие трансформаторов в микрофонах и… обычных компьютерных модемах для телефонных линий!

Да, за исключением отсутствия брони, трансформаторы из некоторых модемов готовы к употреблению в преампе, ведь все как по заказу — пермаллоевый сердечник, коэффициент трансформации примерно 1:7.5, сопротивление первичной обмотки около 300 Ом. Но бывают и исключения. Впрочем, всего-то что и нужно — иметь намоточный станок или терпение.
