Введение в емкостные датчики прикосновения

Работа схемы

Схема управления светом в доме с помощью сенсорного датчика и платы Arduino представлена на следующем рисунке.

Транзистор используется для включения и выключения реле – он используется в связи с тем, что контакты платы Arduino не способны обеспечить ток, необходимый для срабатывания реле. Диод 1N4007 предназначен для блокировки (гашения) электромагнитных импульсов, возникающих при включении и выключении реле. Сенсорный датчик непосредственно подключен к плате Arduino.

Внешний вид собранной на макетной плате конструкции проекта показан на следующем рисунке.

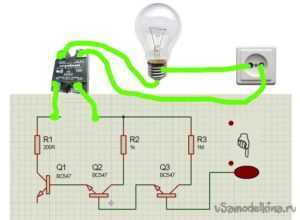

А на следующем рисунке показана схема соединений проекта на макетной плате.

Сенсорный выключатель

Подписка на рассылку

Сенсорные выключатели относительно недавно появились на рынке электрооборудования и пока еще мало знакомы большинству российских потребителей

Они привлекают внимание оригинальным дизайном и вызывают множество вопросов, самый популярный из которых как подключить сенсорный выключатель к сети

Сенсорный выключатель состоит из корпуса с электронной платой и сенсорного элемента, прикрытого стеклянной лицевой панелью со световой индикацией: при включении зона сенсора подсвечена красным цветом, при отключении меняется на голубую подсветку. Сенсор реагирует на легкое прикосновение к лицевой панели, сигнал от него передается в полупроводниковую схему управления, преобразуется в электрический импульс, который усиливается до определенной величины и замыкает/размыкает электрическую цепь.

Для удобства некоторые модели оснащены пультом дистанционного управления, для экономии электроэнергии таймером или диммером (устройством для плавной регулировкой яркости светодиодов и ламп накаливания).

Стильные и легкие в управлении сенсорные выключатели света современная альтернатива механическим выключателям:

• они эффективно работают с любыми электрическими лампами – накаливания, люминесцентными, светодиодными; • имеют больший срок службы по сравнению с классическими из-за отсутствия подвижной контактной части; • электробезопасны для человека за счет гальванической развязки сенсора и питающей сети или встроенного в схему высокоомного резистора; • защищены от влаги – надежно работают в «мокрых» зонах дома (в ванной комнате, санузлах, на кухне); • многофункциональны – могут управляться дистанционно, программироваться на автоматическое включение.

1. Перед началом работ необходимо отключить питание электросети во вводном элетрощитке. 2. Подготовить место для установки (закрепить подрозетник в отверстии в стене, подвести от распределительной коробки входящий фазный проводник питающего кабеля и отходящий фазный проводник, идущий к осветительному прибору) или демонтировать старый выключатель. 3. Предварительно зачистить концы жил на 4–5 мм, многопроволочный проводник оконцевать наконечниками НШВИ. 4. С сенсорного выключателя снять лицевую панель – аккуратно поддеть тонкой отверткой. 5. Ослабить винты клемм на задней панели устройства, подключить провода к соответствующим клеммам, затянуть винты с небольшим усилием: • к клемме L (L-IN) → фазную жилу кабеля питания; • к клемме L1 (L1-LOAD) → отходящий к осветительному прибору провод нагрузки. В двух- и трехлинейных сенсорных выключателях провода нагрузки подключаются к клеммам L1, L2, L3. Клемма COM (информационный провод) служит для подключения проходных и перекрестных переключателей и управления освещением из двух и более мест, например, в длинных коридорах или на лестницах. 8. Установить выключатель в подрозетник, закрепить боковыми винтами. 9. Установить лицевую панель – легкий щелчок свидетельствует о фиксации панели. 10. Включить автомат на вводном щитке, выждать одну минуту, которая необходима для самонастройки сенсора. 11. Протереть сухой тканью сенсорную панель, легко касаясь сенсора, проверить включение и выключение осветительного прибора.

Бесконтактный сенсор или как открыть машину прикосновением.

Установка сенсоров на ручки дверей автомобиля.

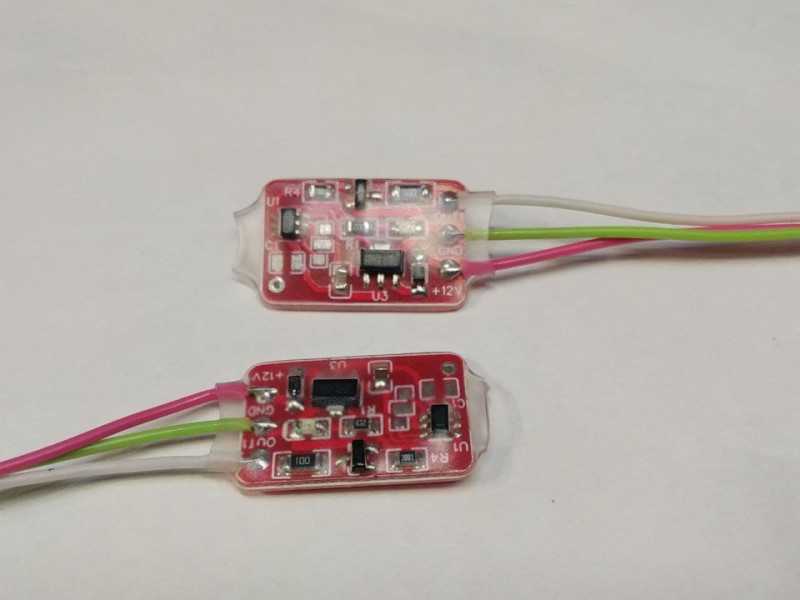

Вот появились у нас новые сенсоры, можно использовать в качестве скрытой кнопки отпирания багажника.А также скрытая кнопка применяется для доступа в автомобиль при наличии метки.размер 22х14мм срабатывает через любой диэлектрик толщиной до 5мм.

Комментарии 15

На приору можно установить?

А с металлической ручкой будет коректно работать или установка только в пластиковые ручки возможна?

Смотря как приклеить.

Получается если не будет контактировать с металлом то проблем не будет

Смотря как приклеить.

А метка идет в комплекте? как она выглядит

Метки нет. Это просто сенсорные кнопки.

Даже в чипдип chipdip.ru/product/ttp223 она стоит меньше пачки сигарет.

В chipdip там питание 5в и выход слабоват

Если реализация применена на TTP223, тогда это не пойдет. БОЛЬШОЙ минус в этой микросхеме, то что она в момент включения адаптируется к своему окружению. А это означает, что если ее сенсор( а именно пластину) плотно расположить около диэлектрика, не говоря уж об металле, или ее покроет иней, роса (или даже высокая влажность) — то срабатывать или не будет совсем или будет глючить. Ей только место на открытом пространстве, где отсутствуют посторонние предметы (по крайней мере на удалении 15-20 миллиметров).

Возможно вы правы, вы это на своем опыте проверяли?

Конечно, проверял и уже отчаялся(хотя надеялся именно на компактность и этот модуль ttp223) — когда хотел реализовать узел контроля уровня тосола (в расширительном баке ). Использовал в итоге другой емкостный датчик — работает безотказно и в стужу и в жару вот уже 3 года.

С.В. для настольной лампы — 2 режима работы

Установка такого устройства в настольную лампу позволяет обойтись без клавишного выключателя и не искать его в темноте, а включать лампу прикосновением к корпусу. При кратковременном прикосновении она включается и выключается, а длительное касание регулирует яркость.

У такого светильника есть недостатки:

• отсутствие срабатывания при неправильном положении вилки в розетке — в этом случае необходимо развернуть вилку.
• ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует установить его на диэлектрическое основание, из дерева или ДСП.

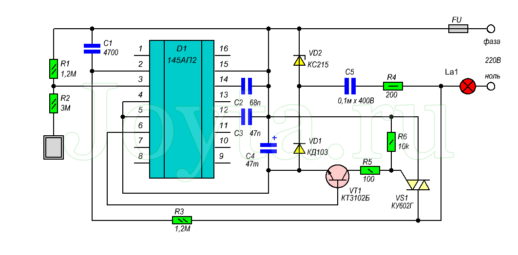

Схема С.В. для настольной лампы, собранная на 1 микросхеме

Этот регулятор собран на микросхеме 145АП2. Управление осуществляется одним сенсором, обеспечивающим включение, отключение и регулировку яркости. При отсутствии ошибок при монтаже схема начинает работать сразу, без настройки.

Силовой частью схемы являются транзистор КТ3102Б и симистор КУ602Г. При необходимости он меняется на более мощный или включается на управляющий вывод мощного симистора.

Схема сенсорного выключателя для настольной лампы

Используется этот регулятор аналогично прибору фабричного производства — включение/отключение производится кратковременным прикосновением к сенсору. При длительном касании производится регулировка яркости, которая запоминается и воспроизводится при повторном включении.

В качестве сенсора используется корпус светильника.

2 случая необходимости ремонта С.В. для настольной лампы

Ремонт такого аппарата сводится к замене деталей. Самая распространённая проблема — отсутствие света или постоянное свечение. Причина этого в неисправном симисторе. Его следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.

Установка за зеркалом

В санузле или в коридоре можно установить за зеркалом сенсорный выключатель света своими руками. Схемы подключения таких приборов не отличаются от таковых для обычных механических разновидностей. Такой выключатель монтируют за зеркальным полотном.

Такое приспособление срабатывает без прикосновения к стеклу или панели датчика. У него есть электронный блок и инфракрасный датчик. Проведя рукой в поле контроля чувствительного элемента, можно включить свет. При повторном движении нагрузка будет отключена. Это позволяет создать интерьер без выключателя

Для санузла, особенно в общественном заведении, это крайне важно. Да и для домашнего пользования такое приспособление станет удачным приобретением

Конденсатор на базе печатной платы

Конденсаторы могут быть различных типов. Мы все привыкли видеть емкость в виде компонентов с выводами или корпусов поверхностного монтажа, но на самом деле, всё, что вам действительно необходимо, это два проводника, разделенных изолирующим материалом (т.е. диэлектриком). Таким образом, довольно просто создать конденсатор, используя лишь электропроводные слои, разделенные печатной платой

Например, рассмотрим следующие вид сверху и вид сбоку печатного конденсатора, используемого в качестве сенсорной кнопки прикосновения (обратите внимание на переход на другой слой печатной платы на рисунке вида сбоку)

Сенсорная кнопка

Изолирующее разделение между сенсорной кнопкой и окружающей медью создает конденсатор. В этом случае, окружающая медь подключена к земле, и, следовательно, наша сенсорная кнопка может быть смоделирована, как конденсатор между сенсорной сигнальной площадкой и землей.

Возможно, сейчас вы захотите узнать, какую емкость реально обеспечивает такая разводка печатной платы. Кроме того, как мы рассчитаем ее точно? Ответ на первый вопрос: емкость очень мала, может составлять около 10 пФ. Что касается второго вопроса: не беспокойтесь, если забыли электростатику, потому что точное значение емкости конденсатора не имеет никакого значения. Мы ищем только изменения в емкости, и мы можем обнаружить эти изменения без знания номинального значения емкости печатного конденсатора.

Описание работы сенсорного датчика прикосновения

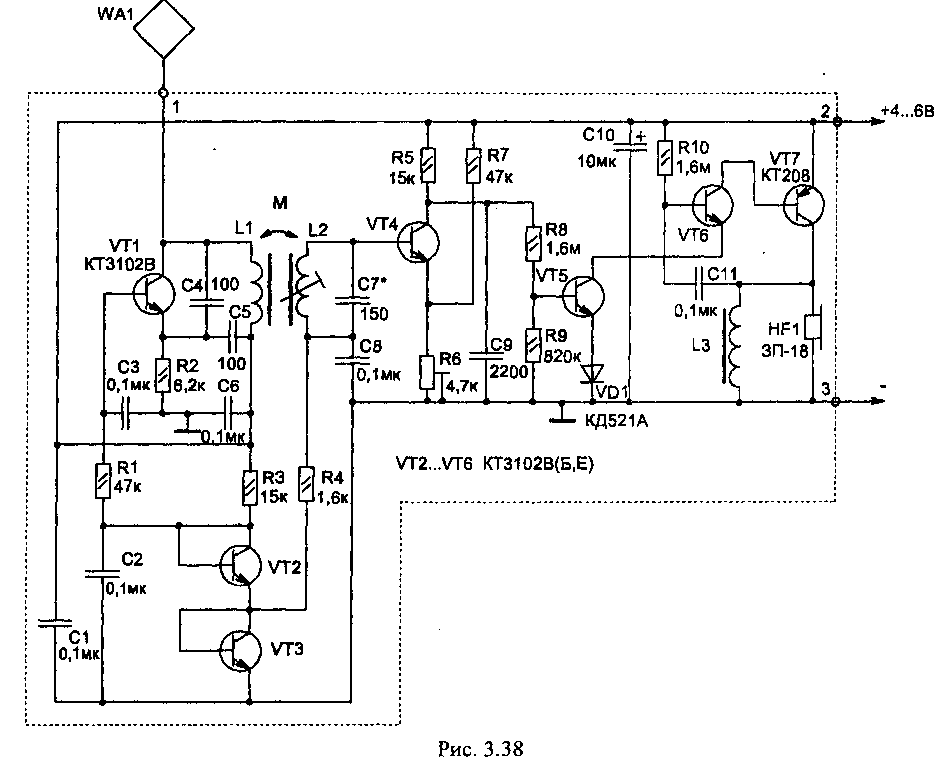

Функционирование ниже приведенной схемы сенсора основывается на применении имеющегося в домах электромагнитного поля, которое создает размещенная в стенах электропроводка.

Прикосновение к датчику сенсора рукой равносильно подсоединению антенны к чувствительному входу усилителя. В результате этого наведенное сетевое электричество поступает на затвор полевого транзистора, который играет роль электронного переключателя.

Данный сенсорный датчик прикосновения
достаточно прост вследствие применения полевого транзистора КП501А (Б, В). Данный транзистор обеспечивает пропускание тока до180 мА при предельном напряжении исток-сток до 240В для буквы А и 200В для букв Б и В. Для защиты от статического электричества на его входе имеется диод.

Полевой транзистор обладает большим входным сопротивлением, и для того чтобы управлять им хватает статического напряжения, которое больше порогового значения. Для данного типа полевого транзистора номинальное пороговое напряжение составляет 1…3 В, а максимально допустимое равно 20 В.

При прикосновении рукой к датчику Е1, степень наведенного потенциала на затворе является достаточной для открывания транзистора. При этом на стоке VT1 будут электрические импульсы продолжительностью 35 мс, и имеющие частоту электрической сети 50 Гц. Для переключения большинства электромагнитных реле необходимо всего 3…25 мс. Для предотвращения дребезга контактов реле, в момент прикосновения, в схему включен конденсатор C2. За счет накопленного заряда на конденсаторе, реле будет включенным даже в тот полупериод сетевого напряжения, когда VT1 будет закрыт. Пока есть прикосновение к датчику сенсора, реле будет во включенном состоянии.

Конденсатор C1 увеличивает помехоустойчивость сенсора к высокочастотным радиопомехам. Менять чувствительность прикосновения к сенсору можно путем изменения емкости C1 и сопротивления R1. Группа контактов К1.1 осуществляет управление внешними электронными устройствами.

Добавив к данной схеме триггер и узел коммутации сетевой нагрузкой можно получить .

Портативный USB осциллограф, 2 канала, 40 МГц….

Наверное уже никому в наше время не нужно объяснять, что такое тачпад? Этим удобным манипулятором снабжены все современные ноутбуки. Вместо джойстика или мышки, для перемещения курсора и кликов мы используем тачпад, или, по-научному, сенсорную панель.

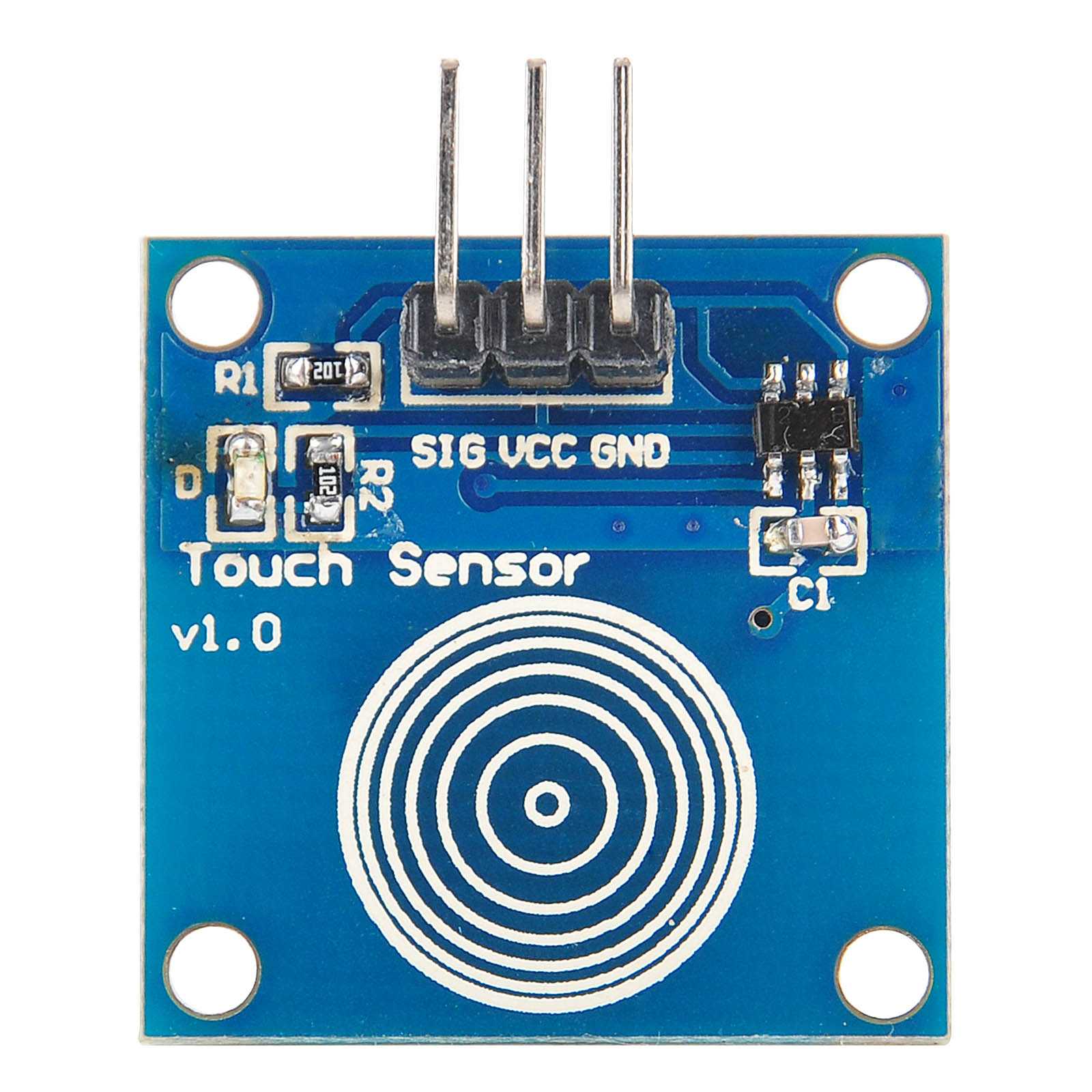

В этом уроке мы будем работать с простым ёмкостным датчиком, который позволяет отследить всего одно касание (вот он, на рисунке справа). Наша задача, связать касание датчика пальцем с каким-нибудь действием, скажем, с излучением звука зуммером. Трогаем датчик — зуммер пищит. Не трогаем — молчит.

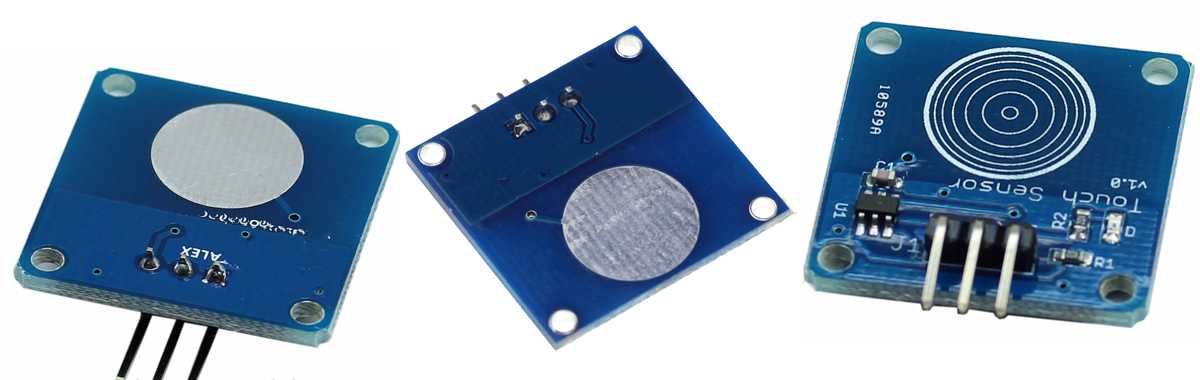

Для решения этой задачи нам понадобится соединить вместе контроллер Ардуино Уно, зуммер, и, собственно, сам датчик. В качестве последнего будем использовать небольшую платку на базе сенсорного чипа TTP223. Для питания устройства годится напряжение в диапазоне от 2 до 5.5 Вольт.
Данный датчик является цифровым, а значит он выдает только одно из двух возможных значений: истина или ложь. В электронике это соответствует высокому и низкому уровню напряжения, соответственно.

Сенсорные выключатели

Развивающиеся технологии затронули практически все сферы жизнедеятельности человека. Не обошли они стороной и вопросы обустройства дома. Одним из ярких примеров тому является сенсорный выключатель. Это устройство позволяет управлять освещением помещения с помощью легкого прикосновения.

Сенсорный выключатель сразу же срабатывает даже при самом слабом прикосновении к кнопке. В его конструкцию входит три основных элемента. Среди них:

1. Блок управления, обрабатывающий поступивший сигнал и передающий его нужным элементам.
2. Устройство коммутации. Эта деталь смыкает и размыкает цепь, а также изменяет силу тока, потребляемую светильником.
3. Управляющая (сенсорная) панель. С помощью этой детали выключатель воспринимает сигналы с пульта ДУ или от касания. Самые современные устройства срабатывают при проведении рядом с ними рукой.

Стандартные модели могут:

— включать и выключать свет;

— регулировать яркость;

— контролировать работу отопительных приборов, сообщая об изменениях температуры;

— открывать и закрывать жалюзи;

— включать и выключать бытовые устройства.

Сенсорные выключатели производят различных видов. Конкретная модель выбирается в зависимости от потребностей офиса или жилого дома. Например, желание приобрести и установить сенсорное устройство может возникнуть из-за расположения стационарного выключателя в неудобном месте с невозможностью его переноса. А может, в доме или в квартире живет человек, подвижность которого ограничена. Порой стационарные выключатели находятся на такой высоте, что недоступны для детей. Решение проблемы потребует выбора определенной модели. Некоторые хозяева предпочитают устанавливать сенсорные выключатели для изменения яркости света не вставая с кровати и т. д.

Немного о принципах работы реле

В этом проекте мы будем управлять включением/выключением электрической лампочки с помощью сенсорного датчика, платы Arduino и реле. Принцип работы реле различного типа показан на следующем рисунке.

NO на этом рисунке обозначает нормально разомкнутые контакты, а NC – нормально замкнутые контакты. L1 и L2 – это выводы катушки реле. Когда на катушку реле не подано напряжения реле находится в выключенном состоянии – якорь (POLE) подключен к нормально замкнутому контакту. При подаче питания на катушку якорь реле подключается к нормально разомкнутому контакту.

Очень важно определить рабочие параметры реле перед тем как включать его в схему. Реле различаются, в частности, по рабочему напряжению, прикладываемому к катушке реле (контакты L1 и L2)

Некоторые реле имеют рабочее напряжение 12 В, некоторые – 6 В, а некоторые – 5 В. Для нашего проекта мы использовали реле с управляющим (рабочим) напряжением 5 В с возможностью коммутации напряжения 250 В с током до 6 А.

Взаимосвязь механизмов

Чтобы правильно подключить сенсорный выключатель, нужно знать, за что отвечает каждый узел. Классический прибор функционирует по следующей схеме:

• На чувствительном элементе формируется слабый сигнал, который поступает на вход установленной микросхемы. В этом месте поступающая информационная волна усиливается до нужной величины, после чего через транзистор подается на управляющий электрод симистора. Все манипуляции выполняются за доли секунд.
• Время открывания выходного элемента управления регулируется в зависимости от длительности включения транзистора.
• Если пользователь длительное время удерживает пальцы на включателе, то сила тока в питающей цепи будет стремительно возрастать. В такой ситуации освещенность в помещении тоже будет усиливаться.
• Чтобы выключить свет, пальцы нужно держать на сенсоре и после достижения максимума яркости светового потока.

Если новичок хочет разобраться в том, как работает сенсор, тогда ему нужно детально изучить классическую схему агрегата. Для самостоятельного изготовления чувствительной площадки можно использовать обычную медную фольгу.

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места.
Например:

• Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
• Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты.
Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты.
Если прибор накладной, для его установки не придется делать углубление в стене

Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой, примерно, нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Лёгкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя.

Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закалённого стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведённой схемой электроники прибора; 4 – корпус (шасси) выключателя (+)

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще выключатели с дистанционным управлением. То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

Сенсорные кнопки в Ардуино

В этой статье мы поговорим о сенсорных кнопках в ардуино. С помощью этого несложного и недорогого компонента можно создавать простые и очень эффектные проекты.

Чаще всего такие кнопки используются для создания всевозможных удобных сенсорных интерфейсов, например в системах умного дома.

Давайте узнаем, как можно подключать сенсорные кнопки к ардуино, напишем простой скетч и обязательно рассмотрим принцип их работы.

Проекты с использованием сенсорной кнопки

Начнём с простого: при нажатии на кнопку загорается встроенный светодиод.

const int buttonPin = 7; // Выставляем значения порта, подсоединённого с сигнал-портом кнопки void setup() { pinMode(LED_BUILTIN, OUTPUT); // Команда для адекватного реагирования светодиода pinMode(buttonPin, INPUT); // Открываем порт для считывания } void loop() { buttonState = digitalRead(buttonPin); // Считываем статус кнопки (нажата / не нажата) if (digitalRead(buttonPin)) { // Если кнопка нажата… digitalWrite(LED_BUILTIN, HIGH); // Подаём напряжение на LED_BUILTIN – значение для встроенного светодиода } else { // Иначе… digitalWrite(LED_BUILTIN, LOW); // Не подаём напряжение } }

Теперь усложним задачу: Нажатием на кнопку изменяется режим работы светодиода.

const int buttonPin = 7; // Выставляем значения порта, подсоединённого с сигнал-портом кнопки int count = 0; // Переменная, предназначенная для выбора режима работы void setup() { pinMode(LED_BUILTIN, OUTPUT); // Команда для адекватного реагирования светодиода pinMode(buttonPin, INPUT); // Открываем порт для считывания } void loop() { if(digitalRead(buttonPin)){ // При нажатии кнопки… count = count + 1; // Изменяем режим кнопки if(count > 2){ //В случае превышения значения count начинаем отсчет сначала count = 0; } while(digitalRead(buttonPin)){ // Пустой цикл для ожидания, пока пользователь отпустит кнопку } } if(count == 0) { // 3 режима по переключению кнопки: digitalWrite(LED_BUILTIN, LOW); // 1: Выключенный светодиод } else if(count == 1) { digitalWrite(LED_BUILTIN, HIGH); // 2: Включенный } else { digitalWrite(LED_BUILTIN, HIGH); // 3: Мигающий delay(100); digitalWrite(LED_BUILTIN, LOW); delay(100); } }

Заключение

В этой статье мы с вами рассмотрели принцип работы и схему подключения сенсорной кнопки к платам Arduino. С точки зрения программной модели никаких особенных отличий при работе с таким видом кнопок нет.

Вы просто анализируете уровень входящего сигнала и принимаете решение о своем действии.

Ультразвуковые датчики

Эти устройства находят свое широкое применение в самых различных сферах производства, решая множество задач по автоматизации технологических циклов. Ультразвуковые бесконтактные датчики используются для определения местонахождения и удаленности различных объектов.

Например, они служат для обнаружения этикеток, причем даже и прозрачных, для измерения расстояния и осуществления контроля над передвижением объекта. С их помощью определяют уровень жидкости. Необходимость в этом возникает, например, для учета расхода топлива при выполнении транспортных работ. И это только некоторые из большого количества применений выключателей ультразвукового типа.

Такие датчики довольно компактны. Их отличает качественная конструкция и отсутствие различных подвижных деталей. Это оборудование не боится загрязнений, что достаточно актуально в условиях производств, а также почти не требует обслуживания.

В составе ультразвукового датчика находится пьезоэлектрический обогреватель, являющийся одновременно и излучателем, и приемником. Данная конструктивная деталь воспроизводит поток звуковых импульсов, принимая его и преобразуя полученный сигнал в напряжение. Далее оно подается на контроллер, который производит обработку данных и вычисляет то расстояние, на котором находится объект. Подобная технология называется эхолокационной.

Активный диапазон ультразвукового датчика является рабочим диапазоном обнаружения

Это то расстояние, в пределах которого ультразвуковой прибор может «увидеть» объект, и неважно, приближается ли тот к чувствительному элементу в осевом направлении или движется поперек звукового конуса

В зависимости от принципа работы выделяют ультразвуковые датчики:

1. Положения. Такие устройства используют для исчисления временного промежутка, необходимого для прохождения звука от прибора к тому или иному объекту и назад. Бесконтактные ультразвуковые датчики положения применяют для контроля местоположения и наличия разнообразных механизмов, а также для их подсчета. Используются такие приборы и в качестве сигнализатора уровня различных жидкостей или сыпучих материалов.
2. Расстояния и перемещения. Принцип работы подобных приборов аналогичен тому, который используется в описанном выше устройстве. Разница имеется только в типе того сигнала, который присутствует на выходе. Он аналоговый, а не дискретный. Датчики подобного типа применяются для преобразования имеющихся показателей расстояния до объекта в определенные электрические сигналы.

Магниточувствительные датчики

Эти выключатели применяются для осуществления контроля положения. Датчики срабатывают при приближении магнита, который расположен на движущейся части механизма. Такие устройства обладают расширенным температурным диапазоном (от -60 до +125 градусов по Цельсию). Подобная функциональность позволяет автоматизировать большое количество сложных производственных процессов.

Бесконтактный датчик температуры магниточувствительного типа применяют:

— на химических и металлургических производствах;

— в районах Крайнего Севера;

— на подвижном составе;

— в холодильных установках;

— на автокранах;

— в бульдозерах;

— в снегоуборочных машинах и т. д.

Свое применение они находят в охранных системах зданий, а также для автоматического открывания окон и входных дверей.

Самыми современными и быстродействующими являются магниточувствительные датчики, работающие на эффекте Холла. Они не подвержены механическому износу, так как обладают электронным выходным ключом. Ресурс таких датчиков практически неограничен. В связи с этим их применение является выгодным и практичным решением задач по измерению числа оборотов вала, фиксации расположения быстро движущихся объектов и т. д.

При измерении уровня жидкостей широко применяют поплавковые магниточувствительные датчики. Они являются оптимальным вариантом для определения необходимых показателей из-за недорогой цены и простоты конструкции.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Палец как проводник

Любой, кто испытал на себе удар электрического тока, знает, что кожа человека проводит ток. Я уже упоминал выше, что прямого контакта между пальцем и сенсорной кнопкой (то есть ситуации, когда палец разряжает печатный конденсатор) нет. Тем не менее, это не означает, что проводимость пальца не имеет значения. Она на самом деле весьма важна, так как палец становится второй проводящей пластиной в дополнительном конденсаторе:

На практике мы можем предположить, что этот новый конденсатор, созданный пальцем, подключен параллельно существующему печатному конденсатору. Эта ситуация немного сложнее, потому что человек, использующий сенсорное устройство, электрически не соединен с землей на печатной плате, и, таким образом, эти два конденсатора не включены параллельно в обычном для анализа цепей смысле.

Тем не менее, мы можем думать о человеческом теле, как об обеспечивающем виртуальную
землю, поскольку оно имеет относительно большую емкость, чтобы поглощать электрический заряд. В любом случае, нам не нужно беспокоиться о точной электрической связи между конденсатором с пальцем и печатным конденсатором; важным моментом является то, что псевдопараллельное соединение этих двух конденсаторов означает, что палец будет увеличивать общую емкость, так как конденсатор добавляется параллельно.

Таким образом, мы можем увидеть, что оба механизма влияния при взаимодействии пальца и емкостного датчика касания способствуют увеличению емкости.

Нюансы сенсорных переключателей света.

1. Бесконтактные и сенсорные выключатели: плюсы и минусы, нюансы подключения

Одно из неудобств работы с LED-лентой заключается в том, что под нее необходим отдельный выключатель . Место его расположения лучше продумать заранее, чтобы затем не было проблем с выводом и подключением проводов. Наибольшим спросом сегодня пользуются бесконтактные, или инфракрасные, и сенсорные выключатели, имеющие свои плюсы, минусы и другие особенности.

Преимущества и недостатки сенсорных выключателей

Сенсорные выключатели появились на рынке сравнительно недавно, но уже стали востребованными. Особенно часто они встречаются в системах «умный дом» и в большинстве случаев идут в тандеме со светодиодными лентами. Сенсорные выключатели могут управлять разными уровнями подсветки и общей системой освещения. Для этого их можно дополнить диммером.

Сенсорный выключатель представлен кристаллической панелью с соответствующей разметкой. В нем выделяются:

• лицевая часть;
• сенсорный датчик;
• коммутационная схема;
• корпус (встроенный или накладной).

Выключатель может быть разной формы, цвета и фактуры поверхности. Устройство срабатывает при приближении к сенсору или прикосновении к сенсорной панели пальцем. Последний вариант активации самый распространенный. Еще существуют варианты срабатывания:

• по звуку,
• изменению температуры,
• заданному времени,
• появлению в зоне сенсора движения.

Плюсы сенсорных выключателей:

• простое и быстрое включение-выключение;
• возможность регулировки яркости на 10-100%;
• стойкость к воздействию влаги;
• возможность установки в алюминиевый профиль;
• индикатор с легким свечением, облегчающий поиск выключателя в темноте;
• отсутствие звука при включении-выключении.

Сенсорный выключатель монтируют прямо в алюминиевый профиль, используемый для установки ленты, что позволяет разместить устройство недалеко от LED-ленты

Очень важно при монтаже исключить какие-либо случайные контакты с сенсорной частью, поскольку она реагирует на любые прикосновения. Из других недостатков можно назвать только высокую стоимость в сравнении с другими видами выключателей

Существует разновидность сенсорного выключателя в форме диммера с пружинкой. При нажатии на последнюю происходит включение-выключение света. Еще он позволяет регулировать яркость света.

Такой выключатель располагается после блока питания , в большинстве случаев в самом начале. Подключение его напрямую к 220 В не допускается. На задней стороне есть подсказки: GND (-) и VCC (+) – основное питание с блока, Led (-) и led (+) – подключение нагрузки. Кроме того, такие устройства обладают недостаточной мощностью. Чаще всего они рассчитаны на 20-48 Вт, что позволяет подключить LED-ленту длиной до 2 м.
