Недостатки термопары
Недостатков у термопары не так много, в особенности если сравнивать с ближайшими конкурентами (температурными датчиками других типов), но все же они есть, и было бы несправедливо о них умолчать.
Так, разность потенциала измеряется в милливольтах. Поэтому необходимо применять весьма чувствительные потенциометры. А если учесть, что не всегда приборы учета можно разместить в непосредственной близости от места сбора экспериментальных данных, то приходится применять некие усилители. Это доставляет ряд неудобств и приводит к лишним затратам при организации и подготовке производства.
Виды устройств
Каждый вид термопар имеет свое обозначение, и разделены они согласно общепринятому стандарту. Каждый тип электродов имеет свое сокращение: ТХА, ТХК, ТВР и т. д. Распределяются преобразователи соответственно классификации:
- Тип E — представляет собой сплав хромеля и константана. Характеристикой этого устройства считается высокая чувствительность и производительность. Особенно это подходит для использования при крайне низких температурах.
- J — относится к сплаву железа и константана. Отличается высокой чувствительностью, которая может достигать до 50 мкВ/ °C.
- Вид K — считается самым популярным устройством, состоящим из сплава хромеля и алюминия. Эти термопары могут определить температуру в диапазоне от -200 °C до +1350 °C. Приборы используются в схемах, расположенных в неокисляющих и инертных условиях без признаков старения. При применении устройств в довольно кислой среде хромель быстро разъедается и приходит в негодность для измерения температуры термопарой.
- Тип M — представляет сплавы никеля с молибденом или кобальтом. Устройства могут выдерживать до 1400 °C и применяются в установках, работающих по принципу вакуумных печей.
- Вид N — нихросил-нисиловые устройства, отличием которых считается устойчивость к окислению. Используются они для измерения температур в диапазоне от -270 до +1300 °C.
Вам это будет интересно Как сделать простой регулятор напряжения своими руками
При высоких температурах широко используются устройства из сплавов рения и вольфрама. Кроме того, по назначению и условиям эксплуатации термопары могут бывать погружаемыми и поверхностными.
По конструкции крепления устройства обладают статическим и подвижным штуцером или фланцем. Широкое применение термоэлектрические преобразователи нашли в устройстве компьютеров, которые обычно подсоединяются через COM порт и предназначены для измерения температуры внутри корпуса.
Схема подключения термопары
Наиболее распространенными способами подключения измерительных приборов к термопарам являются так называемый простой способ, а также дифференцированный. Суть первого метода заключается в следующем: прибор (потенциометр или гальванометр) напрямую соединяется с двумя проводниками. При дифференцированном методе спаивается не одни, а оба конца проводников, при этом один из электродов «разрывается» измерительным прибором.
Нельзя не упомянуть и о так называемом дистанционном способе подключения термопары. Принцип работы остается неизменным. Разница лишь в том, что в цепь добавляются удлинительные провода. Для этих целей не подойдет обычный медный шнур, так как компенсационные провода в обязательном порядке должны выполняться из тех же материалов, что и проводники термопары.
Проверка работы термопары
В случае выхода из строя термопары не подлежит ремонту. Теоретически можно, конечно, ее починить, но вот будет ли прибор после этого показывать точную температуру – это большой вопрос.
Иногда неисправность термопары не является явной и очевидной. В частности, это касается газовых колонок. Принцип работы термопары все тот же. Однако она выполняет несколько иную роль и предназначается не для визуализации температурных показаний, а для работы клапанов. Поэтому, чтобы выявить неисправность такой термопары, необходимо подключить к ней измерительный прибор (тестер, гальванометр или потенциометр) и нагреть спай термопары. Для этого не обязательно держать ее над открытым огнем. Достаточно лишь зажать его в кулак и посмотреть, будет ли отклоняться стрелка прибора.
Причины выхода из строя термопар могут быть разными. Так, если не надеть специальное экранирующее устройство на термопару, помещенную в вакуумную камеру установки ионно-плазменного азотирования, то с течением времени она будет становиться все более хрупкой до тех пор, пока не переломается один из проводников. Кроме того, не исключается и вероятность неправильной работы термопары из-за изменения химического состава электродов. Ведь нарушаются основополагающие принципы работы термопары.
Газовая аппаратура (котлы, колонки) также оснащается термопарами. Основной причиной выхода из строя электродов являются окислительные процессы, которые развиваются при высоких температурах.
В том случае, когда показания прибора являются заведомо ложными, а при внешнем осмотре не были обнаружены слабые зажимы, то причина, скорее всего, кроется в выходе из строя контрольно-измерительного прибора. В этом случае его необходимо отдать в ремонт. Если имеется соответствующая квалификация, то можно попытаться устранить неполадки самостоятельно.
Да и вообще, если стрелка потенциометра или цифровой индикатор показывают хоть какие-то «признаки жизни», то термопара является исправной. В таком случае проблема, совершенно очевидно, кроется в чем-то другом. И соответственно, если прибор никак не реагирует на явные изменения температурного режима, то можно смело менять термопару.
Однако прежде чем демонтировать термопару и ставить новую, нужно полностью убедиться в ее неисправности. Для этого достаточно прозвонить термопару обычным тестером, а еще лучше – померить напряжение на выходе. Только обычный вольтметр здесь вряд ли поможет. Понадобится милливольтметр или тестер с возможностью подбора шкалы измерения. Ведь разность потенциалов является очень маленькой величиной. И стандартный прибор ее даже не почувствует и не зафиксирует.
Особенности конструкции

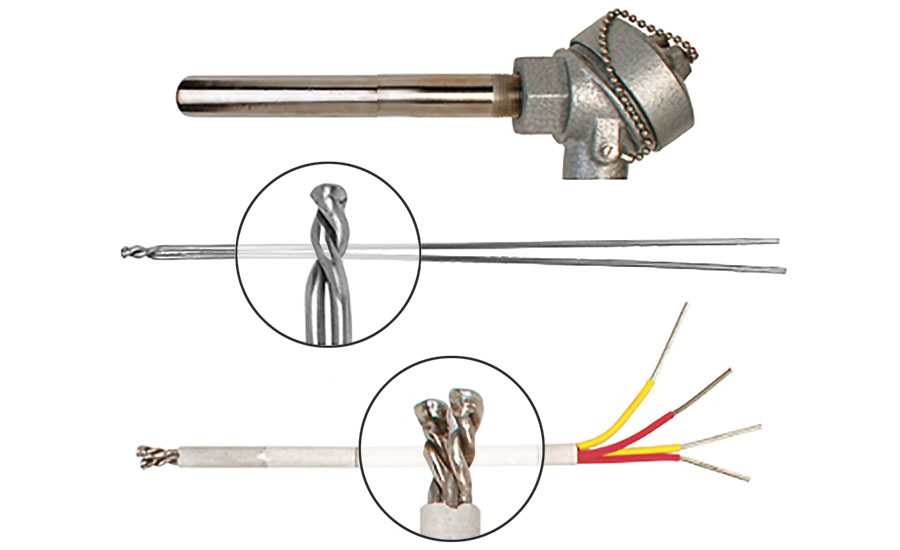

Термопара – это специальное устройство, которое предназначается для измерения температуры. Конструкция будет состоять из двух разнородных проводников, которые в дальнейшем будут между собою контактировать в одной или нескольких точках. Когда на одном участков этих проводников измениться температура, тогда будет создаваться напряжение. Многие специалисты достаточно часто используют термопары для контроля температуры в разнообразной среде и для конвертации температуры в энергию.
Коммерческий преобразователь будет иметь доступную стоимость. Он будет иметь стандартные разъемы и позволяет измерять разнообразный спектр температуры. Основным отличием от других устройств для измерения температуры считается то, что они имеют автономное питание и не требуют внешнего фактора возбуждения. Основным ограничением во время работы с этим устройством считается его точность.
Основные параметры этого прибора на сегодняшний день будут зависеть именно от материала, из которого он выполнен. Если узел создан из разнородных материалов, тогда он позволяет производитель электрический потенциал. Термопары для практического измерения температуры чаще всего выполнены из определенного материала. Различные сплавы чаще всего могут использовать для разнообразных температурных диапазонов. Если вам необходимо купить термопару, тогда сначала проконсультируйтесь с продавцом.
Существуют также и разные типы термопары. Многие приспособления считаются полностью стандартизированными. Многие производственные компании на сегодняшний день используют электронные методы холодного спая для корректировки изменения температуры на клеммах устройства. Благодаря этому им удалось значительно повысить точность.
Применение термопары считается достаточно широким. Их могут использовать в следующих областях:
- Науке.
- Промышленности.
- Для измерения температуры в печах или котлах.
- Частных домах или офисах.
- Также эти приборы способны заменить термостаты АОГВ в газовых отопительных приборах.
Принцип действия термопары
Эти устройства работают согласно правилу Зеебека. Если определенный проводник будет подвергаться воздействию, тогда его сопротивление и напряжение будет изменяться. Чтобы измерить это напряжение необходимо подключить гибкий провод к «горячему» концу термопары. Этот гибкий провод может стать настоящим градиентом температуры и разработать собственное напряжение, которое в дальнейшем будет противостоять текущему напряжению.
Во время использования разнородных сплавов для замыкания цепи, создается новая цепь, в которой два конца смогут генерировать напряжение. В дальнейшем его можно будет измерить. Узнайте, как работает тензодатчик.
Напряжение будет генерироваться не на стыке двух металлов, а вдоль длины двух разнородных металлов. Обе длины термопары будут испытывать одинаковый температурный режим. Конечный результат можно считать результатом разности температур между термопарой и спаем. Если соединение будет выполнено некачественно, тогда соответственно в этом случае может образоваться погрешность. Особенно в высокой точности будет нуждаться мультиметр с термопарой и разнообразные производственные датчики.
