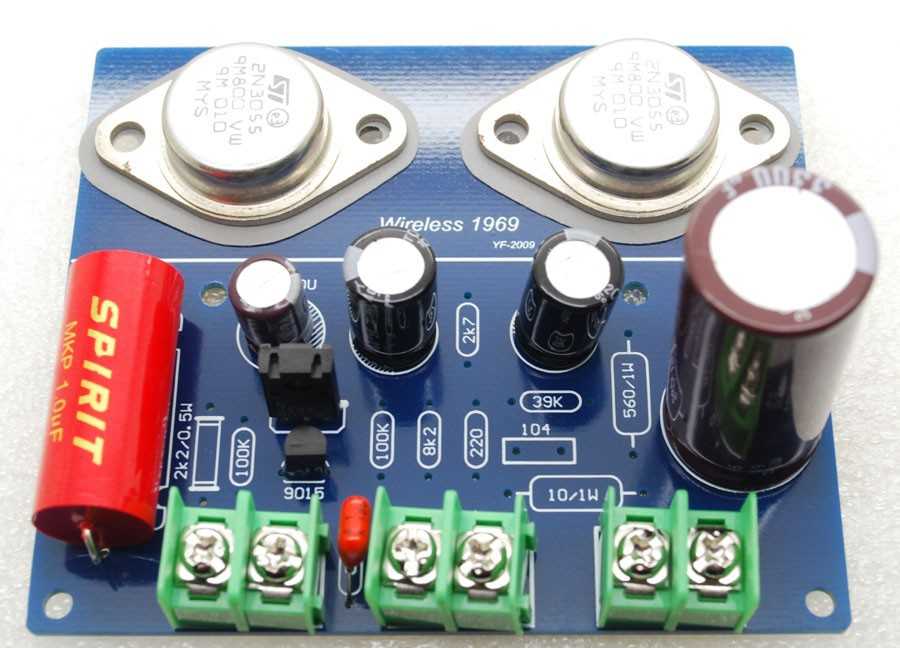

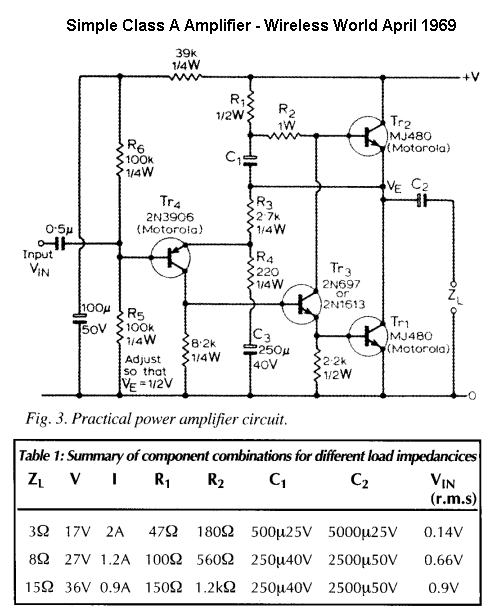

На что способен китайский усилитель а-класса jlh 1969?

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Распиновка

Цоколевка 13003 у большинства производителей выполняется в пластиковым корпусом ТО-126. У компании STMicroelectronics (STM) этот корпус называется SOT-32. Фирменный MJE13003 у компании Motorola имел пластиковый корпус — ТО-225A. Это тот же, немного улучшенный ТО-126, согласно системы стандартизации полупроводниковых приборов Jedec. Три гибких вывода из корпуса ТО-126, если смотреть на маркировку, имеют следующее назначение: самый левый контакт – база; посередине – коллектор; крайний справа – эмиттер.

В статье рассмотрено назначение выводов, встречающееся у большинства производителей, однако бывает и другая – нетипичная распиновка 13003 в ТО-126. У той же STM, если смотреть на прибор как описано выше, эмиттер будет слева, база справа, а коллектор посередине. Аналогичная цоколевка у KSE13003 (Fairchild Semiconductor). Очень редко, но встречаются приборы в корпусе ТО-220. Для наглядности просмотрите рисунок с цоколевкой от разных компаний.

Биполярные транзисторы

Биполярные транзисторы (BJT, Bipolar Junction Transistors) имеют три контакта:

• Коллектор (collector) — на него подаётся высокое напряжение, которым хочется управлять
• База (base) — через неё подаётся небольшой ток, чтобы разблокировать большой; база заземляется, чтобы заблокировать его
• Эмиттер (emitter) — через него проходит ток с коллектора и базы, когда транзистор «открыт»

Основной характеристикой биполярного транзистора является показатель h_fe
также известный, как gain. Он отражает во сколько раз больший ток по участку коллектор–эмиттер
способен пропустить транзистор по отношению к току база–эмиттер.

Например, если h_fe = 100, и через базу проходит 0.1 мА, то транзистор пропустит
через себя как максимум 10 мА. Если в этом случае на участке с большим током находится компонент,
который потребляет, например 8 мА, ему будет предоставлено 8 мА, а у транзистора останется «запас».
Если же имеется компонент, который потребляет 20 мА, ему будут предоставлены только максимальные
10 мА.

Также в документации к каждому транзистору указаны максимально допустимые напряжения и токи на
контактах. Превышение этих величин ведёт к избыточному нагреву
и сокращению службы, а сильное превышение может привести к разрушению.

NPN и PNP

Описанный выше транзистор — это так называемый NPN-транзистор. Называется он так из-за того, что состоит
из трёх слоёв кремния, соединённых в порядке: Negative-Positive-Negative. Где negative — это сплав
кремния, обладающий избытком отрицательных переносчиков заряда (n-doped), а positive —
с избытком положительных (p-doped).

NPN более эффективны и распространены в промышленности.

PNP-транзисторы при обозначении отличаются направлением стрелки. Стрелка всегда указывает от P к N.
PNP-транзисторы отличаются «перевёрнутым» поведением: ток не блокируется, когда база заземлена и блокируется,
когда через неё идёт ток.

МАЛОМОЩНЫЕ УСИЛИТЕЛИ

Долго решал какой усилитель использовать для маломощных акустических систем. Как дешевый вариант вначале решил использовать микросхемы TDA2030, потом подумал, что 18-ти ватт на канал маловато и перешел к TDA2050 — умощненный аналог на 32 ватта. Затем сравнив звучание основных вариантов выбор впал на любимую микросхему — LM1875, 24 ватта и качество звучания на 2-3 порядка лучше, чем у первых двух микросхем.

Долго копался в сети, но печатную плату под свои нужды так и не нашел. Сидя за компом несколько часов была создана своя версия для пятиканальноо усилителя на микросхемах LM1875, плата получилась довольно компактной, на плате также предусмотрен блок выпрямителей и фильтров. Этот блок был полностью собран за 2 часа — все компоненты к тому времени имелись в наличии.

Высокочастотные эффекты

Производительность транзисторного усилителя относительно постоянна вплоть до некоторой точки, как показано на графике зависимости коэффициента усиления по току от частоты для усилителя малых сигналов с общим эмиттером (рисунок ниже). За этой точкой по мере увеличения частоты производительность транзистора ухудшается.

Граничная частота (частота отсечки коэффициента бета), f_гр, f_T – это частота, при которой коэффициент усиления по току (h_fe) усилителя малых сигналов с общим эмиттером падает ниже единицы (рисунок ниже). Реальный усилитель должен иметь коэффициент усиления > 1. Таким образом, на частоте f_гр транзистор использоваться не может. Максимальная частота, приемлемая для использования транзистора, равна 0,1f_гр.

Зависимость коэффициента усиления по току (h_fe) от частоты для усилителя малых сигналов с общим эмиттером

Некоторые радиочастотные биполярные транзисторы могут использоваться в качестве усилителей на частотах до нескольких ГГц. Кремниево-германиевые устройства расширяют диапазон до 10 ГГц.

Предельная частота (частота отсечки коэффициента альфа), f_пр, f_alpha – это частота, при которой коэффициент α снижается до 0,707 от коэффициента α на низких частотах, α=0,707α. Предельная частота и граничная частота примерно равны: f_пр≅f_гр. В качестве высокочастотного показателя предпочтительнее использовать граничную частоту f_гр.

f_max – самая высокая частота колебаний, возможная при наиболее благоприятных условиях смещения и согласования импеданса. Это частота, при которой коэффициент усиления по мощности равен единице. Весь выходной сигнал подается назад на вход для поддержания колебаний. f_max является верхним пределом частоты работы транзистора в качестве активного устройства. Хотя реальный усилитель не используется на f_max.

Эффект Миллера: верхний предел частоты для транзистора, связанный с емкостями переходов. Например, PN2222A имеет входную емкость C_ibo=25пФ и выходную емкость C_obo=9пФ между К-Б и К-Э соответственно. Хотя емкость К-Э 25 пФ кажется большой, она меньше, чем емкость К-Б (9 пФ). Из-за эффекта Миллера в усилителе с общим эмиттером емкость К-Б оказывает влияние на базу в β раз. Почему это так? Усилитель с общим эмиттером инвертирует сигнал, проходящий от базы к эмиттеру. Инвертированный сигнал коллектора, подаваемый назад на базу, противодействует входному сигналу. Сигнал на коллекторе в β раз больше входного сигнала. Для PN2222A β=50–300. Таким образом, емкость К-Б 9 пФ выглядит так: от 9 · 50 = 450 пФ до 9 · 300 = 2700 пФ.

Решение проблемы с емкостью перехода для широкополосных приложений заключается в выборе высокочастотного транзистора – RF (радиочастотного) или СВЧ транзистора. Полоса пропускания может быть дополнительно расширена за счет использования схемы с общей базой, вместо схемы с общим эмиттером. Заземленная база защищает входной эмиттер от емкостной обратной связи с коллектора. Каскодная схема из двух транзисторов будет обеспечивать такую же полосу пропускания, как и схема с общей базой, но уже с более высоким входным импедансом схемы с общим эмиттером.

Статические характеристики биполярного транзистора

Эти характеристики показывают графическую зависимость между токами и напряжениями транзистора и могут применяться для определения некоторых его параметров, необходимых для расчета транзисторных схем. Наибольшее применение получили статические входные и выходные характеристики.

Рис. 10 — Входные характеристики германиевого транзистора типа р-n-р в схемах с ОБ (а) и ОЭ (б)

Входные статические характеристики представляют собой вольтамперные характеристики эмиттерного электронно-дырочного перехода (ЭДП). Если транзистор включен по схеме с общей базой, то это будет зависимость тока эмиттера от напряжения на эмиттерном переходе (рис. 10, а). При отсутствии коллекторного напряжения ( = 0) входная характеристика представляет собой прямую ветвь вольтамперной характеристики эмиттерного ЭДП, подобную ВАХ диода. Если на коллектор подать некоторое напряжение, смещающее его в обратном направлении, то коллекторный ЭДП расширится и толщина базы вследствие этого уменьшится. В результате уменьшится и сопротивление базы эмиттерному току, что приведет к увеличению эмиттерного тока, то есть характеристика пройдет выше.

При включении транзистора по схеме с общим эмиттером входной характеристикой будет графическая зависимость тока базы от напряжения на эмиттерном переходе . Так как эмиттерный переход и при таком включении остается смещенным в прямом направлении, то входная характеристика будет также подобна прямой ветви вольтамперной характеристики эмиттерного ЭДП (рис. 10, б).

Выходные статические характеристики биполярного транзистора — это вольтамперные характеристики коллекторного электронно-дырочного перехода, смещенного в обратном направлении. Их вид также зависит от способа включения транзистора и очень сильно от состояния, а точнее — режима работы, в котором находится эмиттерный ЭДП.

Если транзистор включен по схеме с общей базой (ОБ) и =0, то есть цепь эмиттера оборвана, то эмиттерный ЭДП не оказывает влияния на коллекторный переход. Так как на коллекторный ЭДП подано обратное напряжение, то выходная характеристика, представляющая собой зависимость тока коллектора от напряжения между коллектором и базой , будет подобна обратной ветви ВАХ диода (нижняя кривая на рис. 11, а). Если же на эмиттерный ЭДП подать прямое напряжение, то появится ток эмиттера , который создаст почти такой же коллекторный ток . Чем больше прямое напряжение на эмиттерном ЭДП, тем больше значения эмиттерного и коллекторного токов и тем выше располагается выходная характеристика.

Рис. 11 — Выходные характеристики германиевого транзистора типа р-п-р в схемах с ОБ (а) и ОЭ (б)

Сказанное справедливо и при включении биполярного транзистора по схеме с общим эмиттером (ОЭ). Разница состоит лишь в том, что в этом случае выходные характеристики снимают не при постоянных значениях тока эмиттера, а при постоянных значениях тока базы (рис. 11, б), и идут они более круто, чем выходные характеристики в схеме с ОБ.
При чрезмерном увеличении коллекторного напряжения происходит пробой коллекторного ЭДП, сопровождающийся резким увеличением коллекторного тока, разогревом транзистора и выходом его из строя. Для большинства транзисторов напряжение пробоя коллекторного перехода лежит в пределах от 20 до 30 В

Это важно знать при выборе транзистора для заданного напряжения источника питания или при определении необходимого напряжения источника питания для имеющихся транзисторов

Увеличение температуры вызывает возрастание токов транзистора и смещение его характеристик. Особенно сильно влияет температура на выходные характеристики в схеме ОЭ (рис. 12).

Рис. 12 — Зависимость выходных статических характеристик транзистора от температуры:
а — в схеме с ОБ, б — в схеме с ОЭ.

KSH13005W Datasheet (PDF)

1.1. ksh13005w.pdf Size:144K _shantou-huashan

N P N S I L I C O N T R A N S I S T O R Shantou Huashan Electronic Devices Co.,Ltd. KSH13005W █ HIGH VOLTAGE SWITCH MODE APPLICICATION High Speed Switching Suitable for Switching Regulator and Montor Control █ ABSOLUTE MAXIMUM RATINGS（Ta=25℃） TO-263（D2PAK） Tstg——Storage Temperature………………………… -55~150℃ Tj——Junction Temperature………

2.1. ksh13005a.pdf Size:227K _upd

KSH13005A KSH13005A ◎ SEMIHOW REV.A1,Oct 2007 KSH130 005A KSH13005A Switch Mode series NPN silicon Power Transistor Switch Mode series NPN silicon Power Transistor — High voltage, high speed power switching — Suitable for switching regulator, inverters motor controls 4 Amperes NPN Silicon Power Transistor Absolute Maximum Ratings TC=25℃ unless otherwise noted 75 Watts TO-220

2.2. ksh13005af.pdf Size:223K _upd

KSH13005AF KSH13005AF ◎ SEMIHOW REV.A1,Oct 2007 KSH130 005AF KSH13005AF Switch Mode series NPN silicon Power Transistor Switch Mode series NPN silicon Power Transistor — High voltage, high speed power switching — Suitable for switching regulator, inverters motor controls 4 Amperes NPN Silicon Power Transistor Absolute Maximum Ratings TC=25℃ unless otherwise noted 75 Watts TO

Режим работы транзистора

Он имеет три режима работы согласно смещению, а именно:

• Активный режим
• Режим отключения
• Режим насыщенности

Режим отключения

• Транзистор работает как разомкнутая цепь.
• В отсечке два перехода имеют обратное смещение.
• Току не будет позволено протекать.

Насыщенный режим

• Транзистор выполнен по замкнутой схеме.
• Оба перехода настроены только на прямое смещение.
• Поскольку напряжение база-эмиттер сравнительно велико, ток проходит от коллектора к эмиттеру.

Активный режим

• В это время транзистор работает как схема усилителя тока.
• В активном режиме транзистора соединение BE имеет прямое смещение, а переход C -B – обратное смещение.
• Ток проходит между эмиттером и коллектором, и величина тока пропорциональна имеющейся приложенной базе.

Проверка NPN-транзисторов на практике

Итак, теория позади. Пришло время проверить, как это работает на практике. О транзисторах можно очень много и долго рассказывать, но мы обсудим только их основные принципы работы. Мы начнем со схемы, которая будет использовать транзистор в качестве ключа, управляющего освещением светодиода. Таким образом, контролируя ток базы, мы сможем включать и выключать диод, подключенный к транзистору.

Для сборки схемы потребуются следующие комплектующие:

• Транзистор BC546B,
• Резисторы 1 кОм и 10 кОм,
• Светодиод,
• Аккумулятор 9 В с проводами,
• Макетная плата,
• Мультиметр.

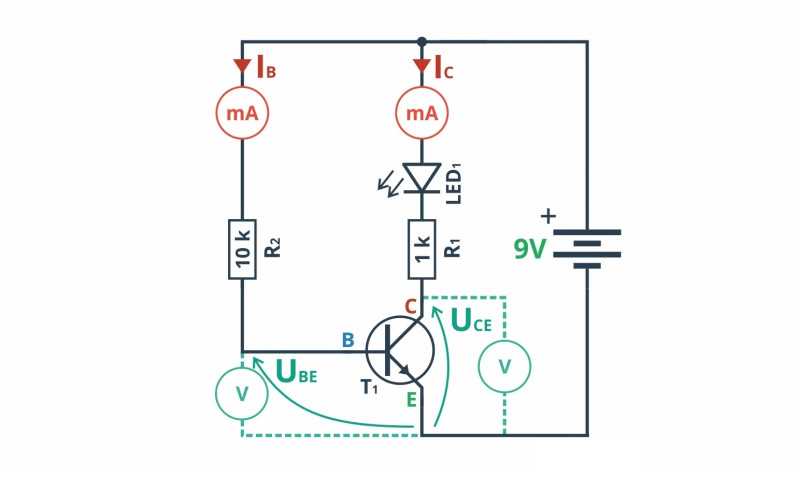

Схема подключения представлена ​​ниже

На точки, обозначенные как амперметры и вольтметры, можете пока не обращать внимание. Вам просто нужно собрать схему таким образом, чтобы можно было щупами мультиметра прикоснуться к этим четырем отмеченным местам

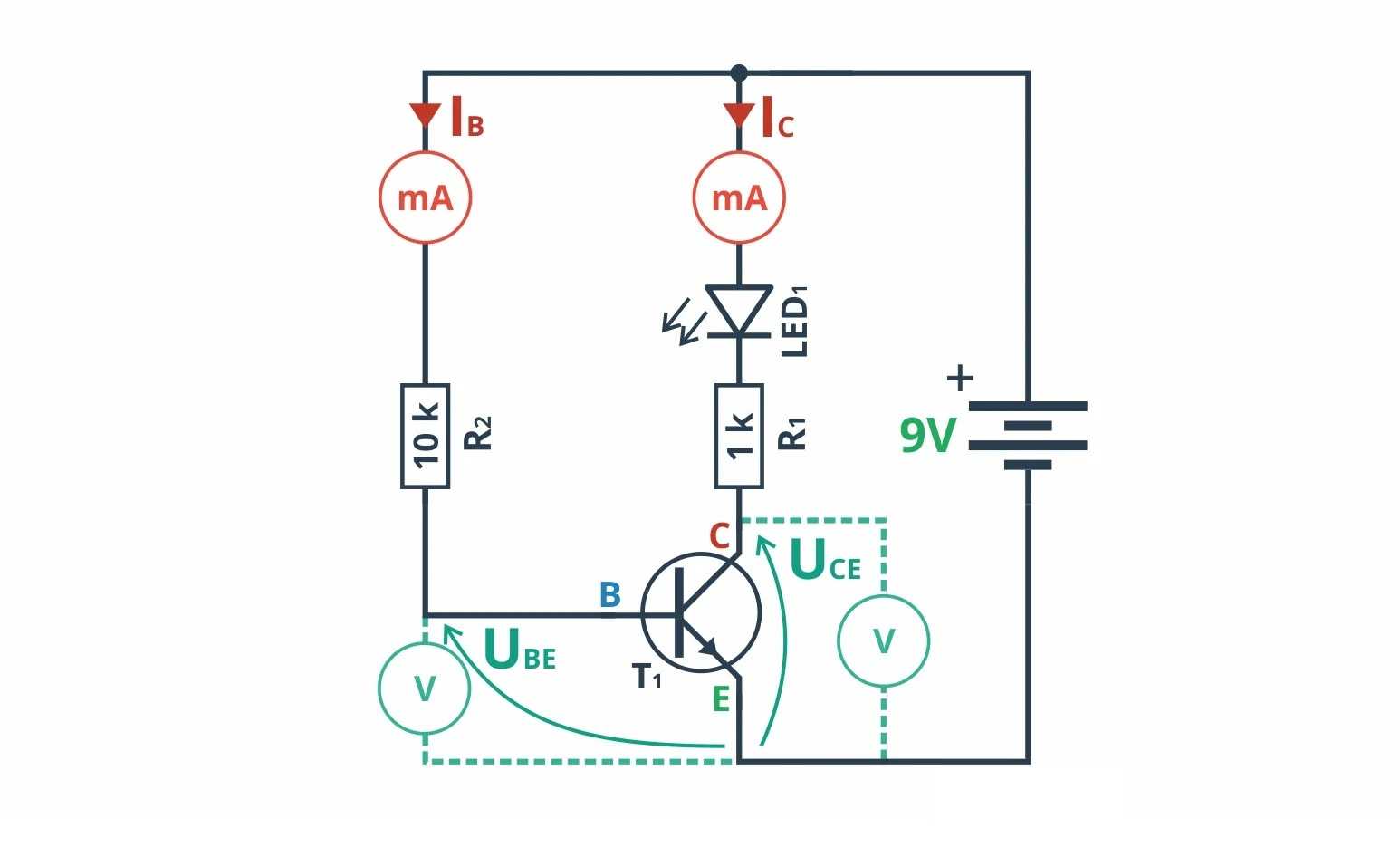

Схема с NPN транзистором

Описание выводов транзистора следует проверять в его документации. Вы также можете использовать наши схемы, вам просто нужно помнить, что всегда лучше проверять описание контактов в примечании к каталогу на наличие новых элементов (не всегда все контакты расположены в одном порядке):

Описание выводов транзистора BC546 (слева вид снизу, т.е. со стороны выводов)

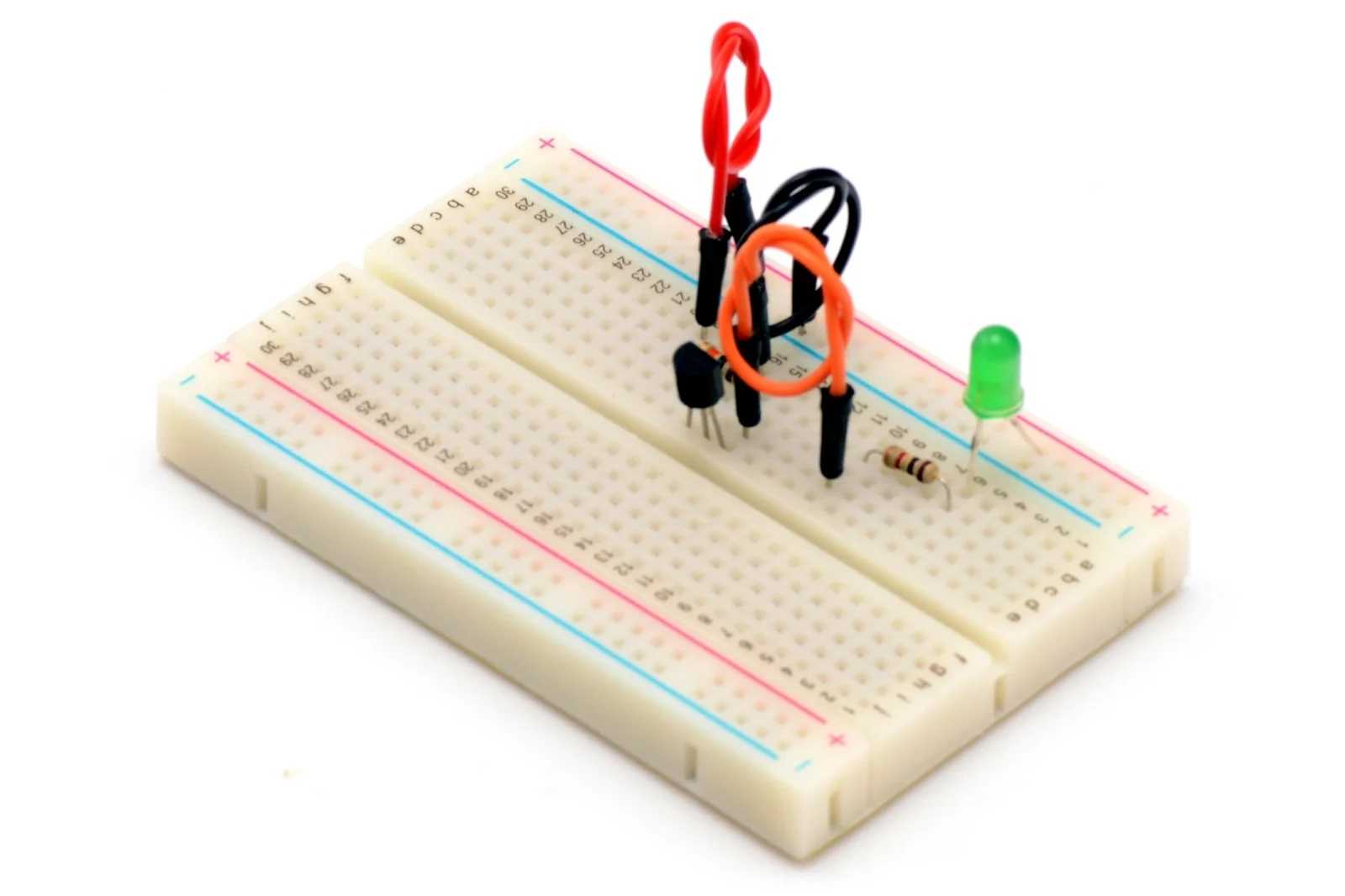

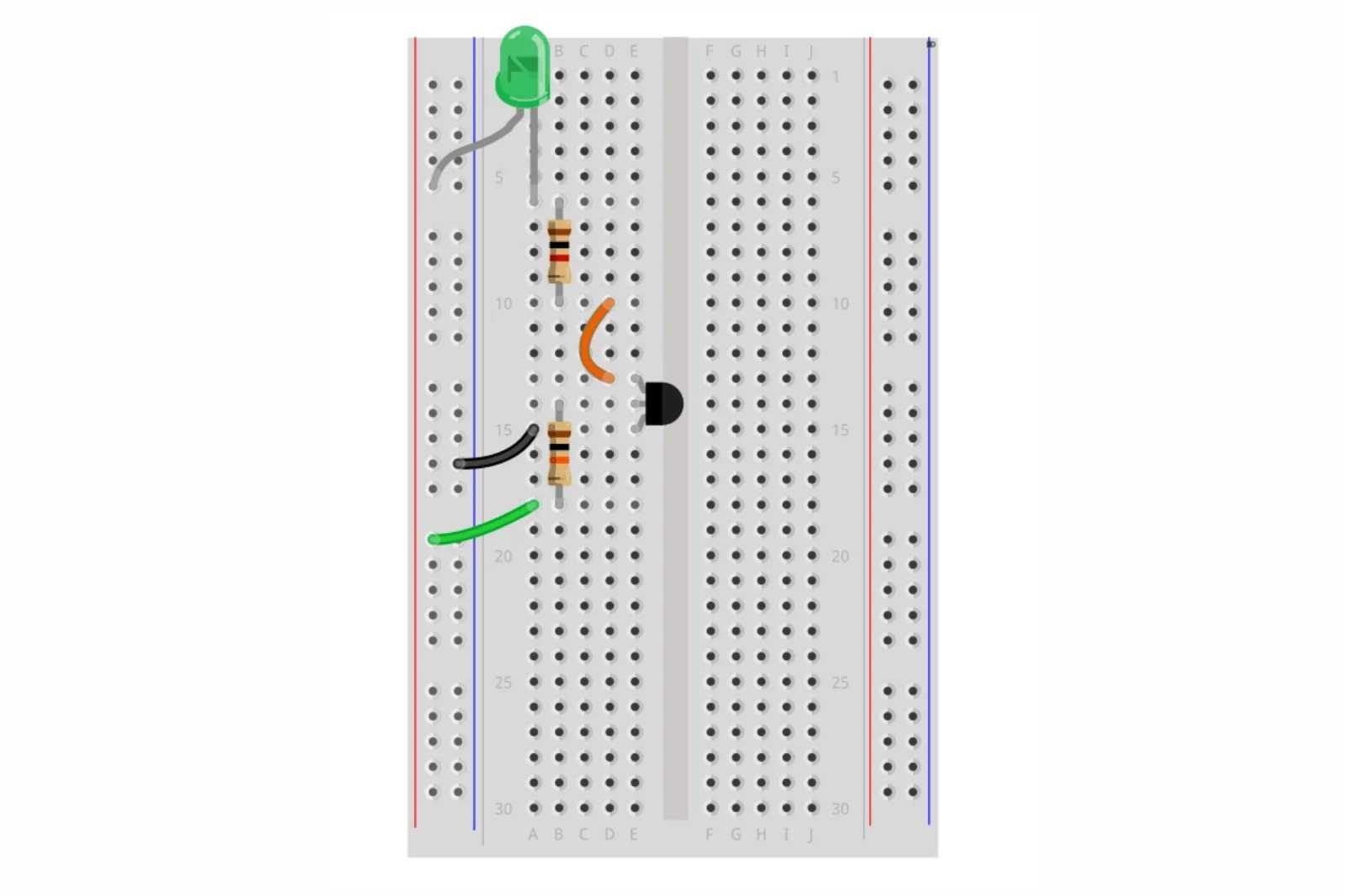

Эта схема может быть собрана на макетной плате, например, следующим образом:

Сборка схемы с транзистором

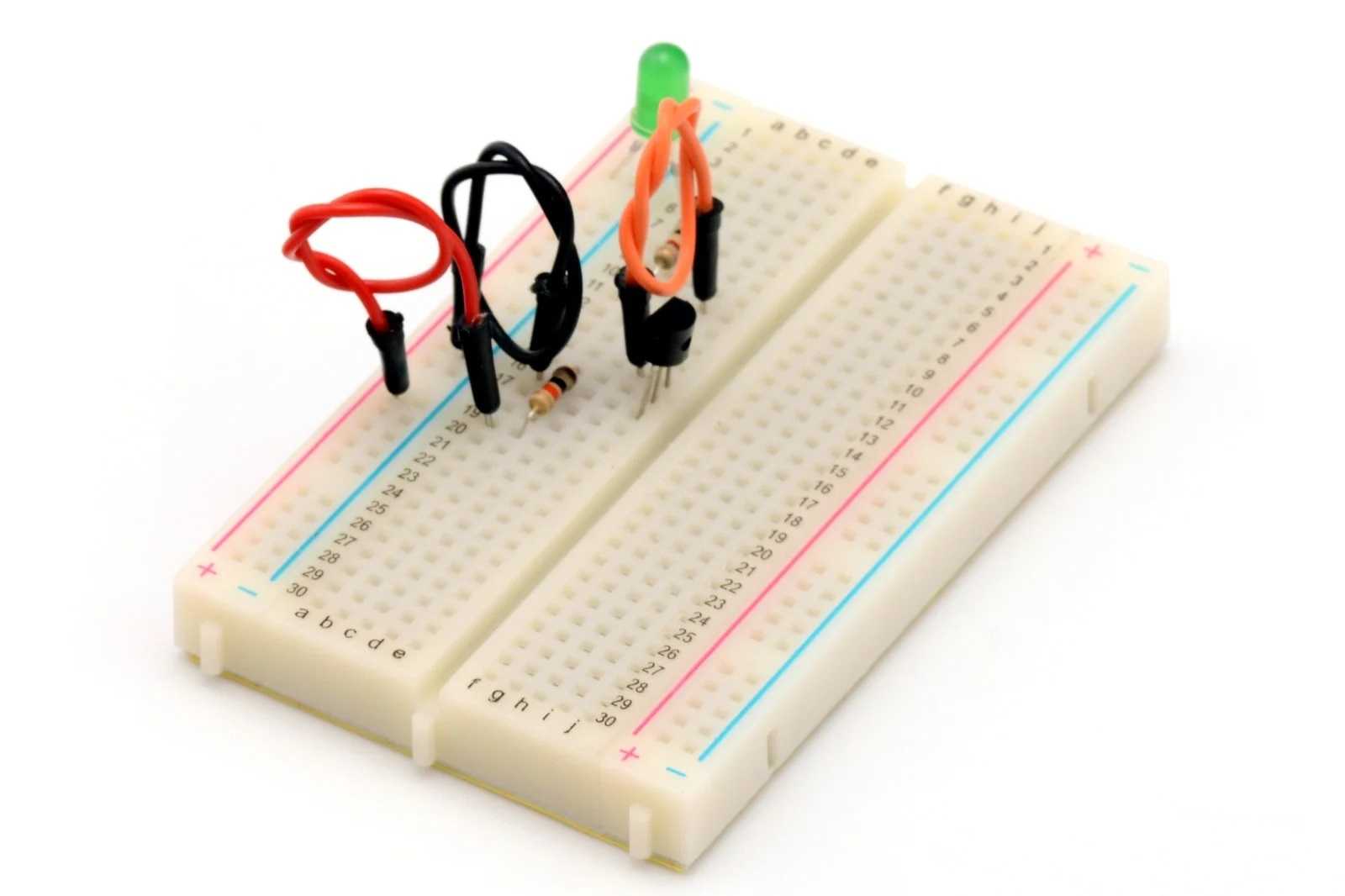

На практике это может выглядеть следующим образом. В результате этого подключения загорается светодиод, в этом нет ничего необычного, правда? Однако давайте проверим, что именно происходит в цепи.

После подключения АКБ загорается светодиод. Ток течет через базу (ограничивается резистором 10 кОм), что позволяет току протекать через коллектор последовательно с включенным диодом. Резистор (1 кОм) ограничивает ток, протекающий через этот диод, чтобы светодиод не сгорел. Если кабель от положительной шины питания к базе отсоединен, светодиод гаснет.

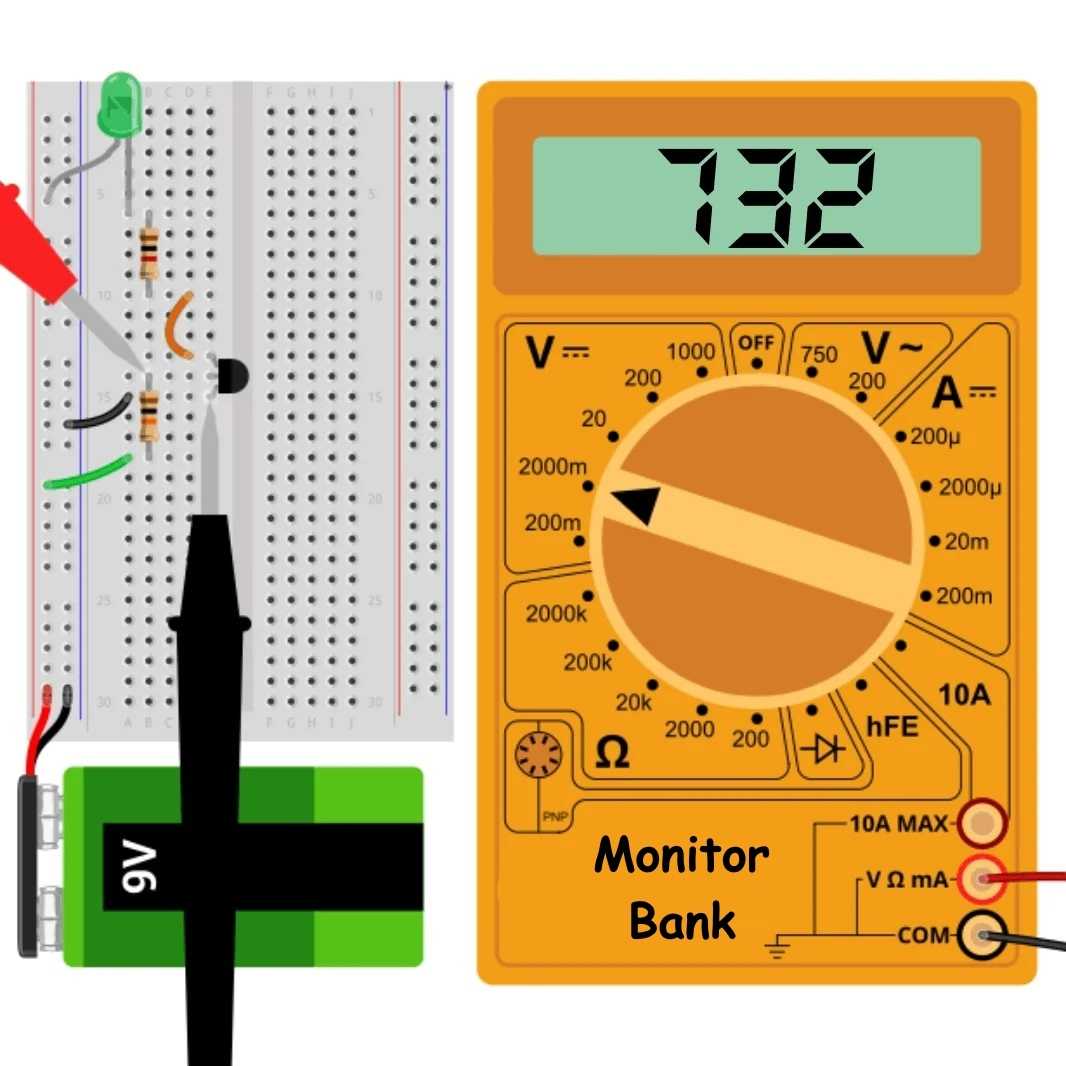

Если схема работает, на ней можно сделать несколько измерений. Сначала измеряем напряжения, показанные на диаграмме. Речь идет о напряжении между базой и эмиттером (так называемая база-эмиттер) и между коллектором и эмиттером (т.е. коллектор-эмиттер).

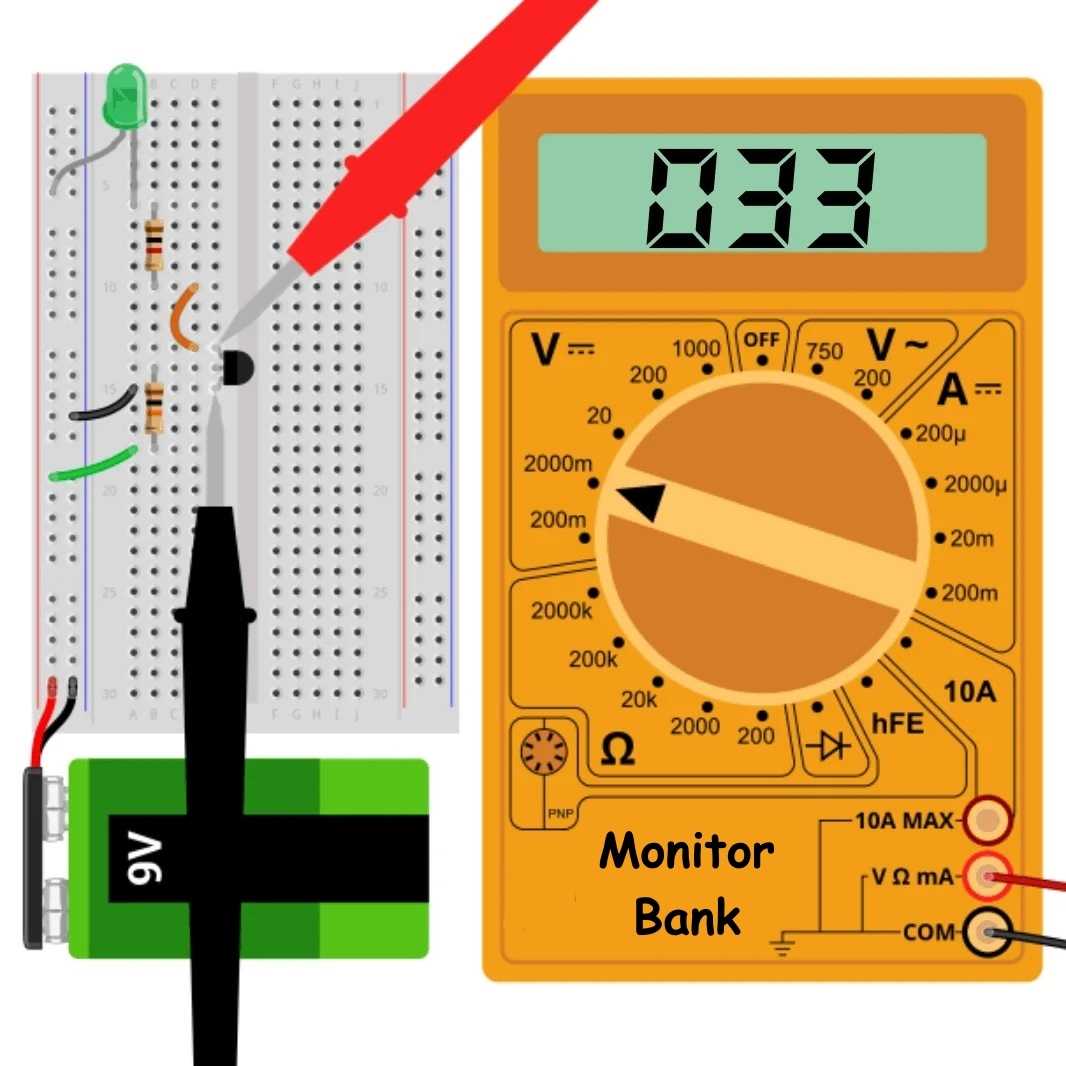

Измерение напряжения база-эмиттер	Измерение напряжения коллектор-эмиттер

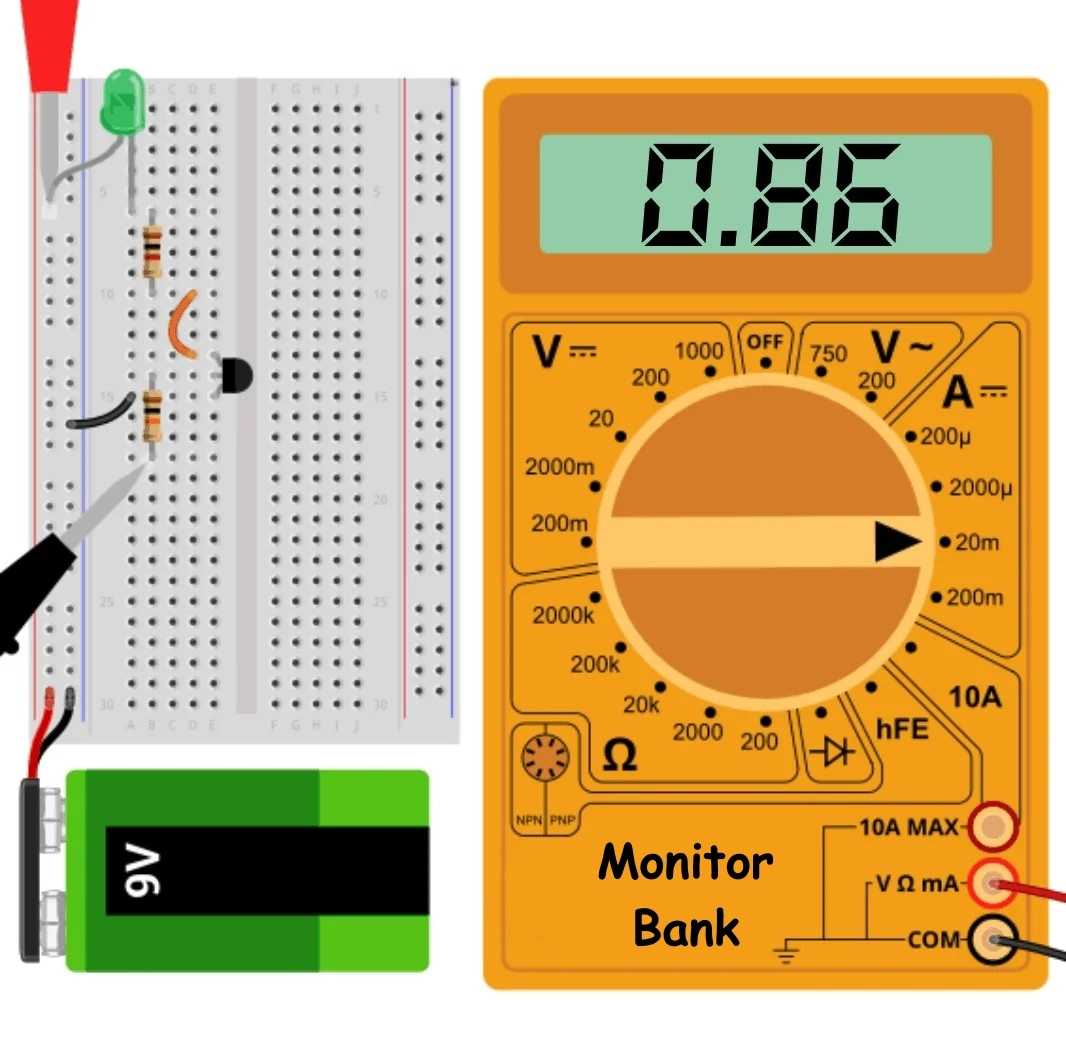

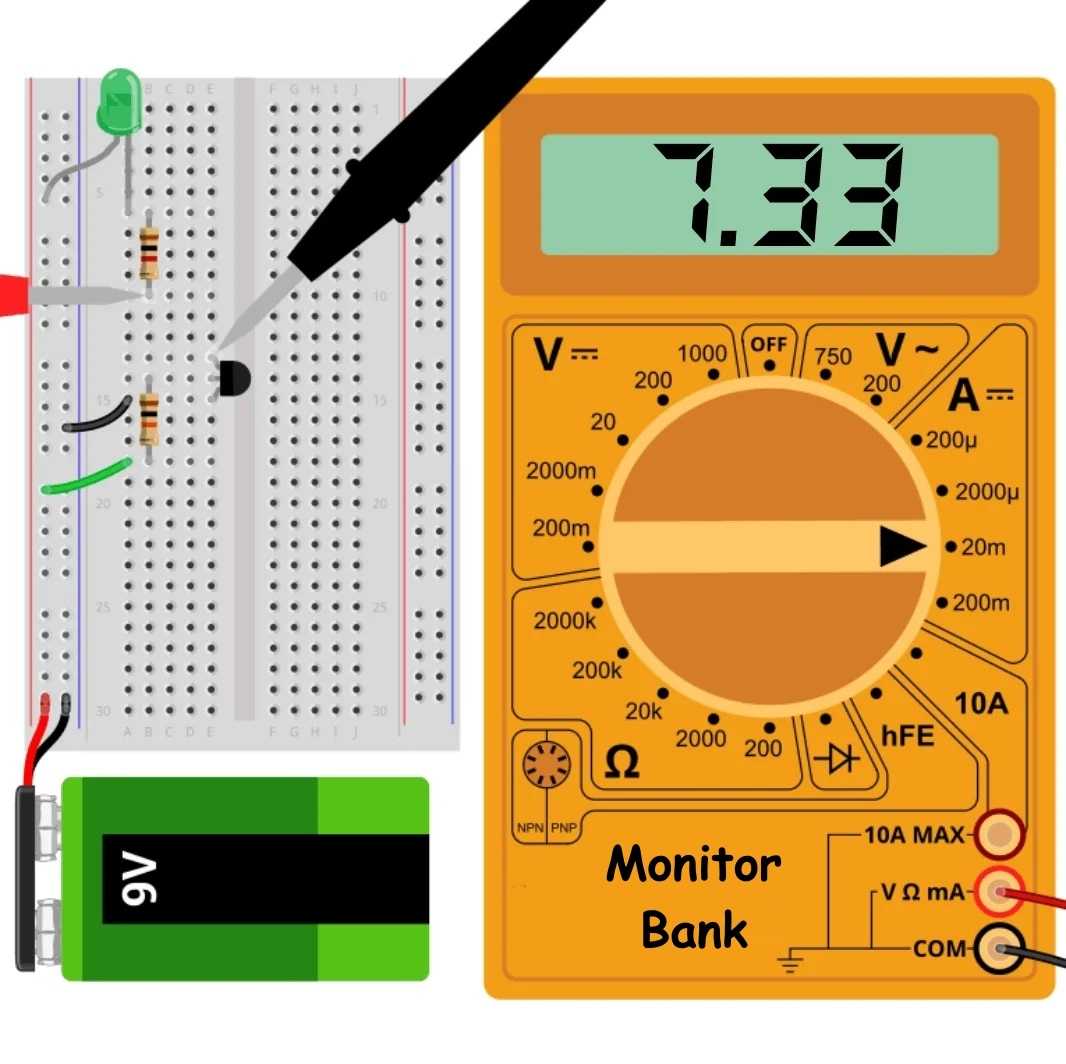

Теперь пришло время для более интересного измерения, то есть измерения силы тока. Не забудьте переместить ручку мультиметра в правильное положение и проверить базовый ток (подключив мультиметр последовательно с резистором 10 кОм ), и ток коллектора (подключив мультиметр последовательно с резистором 1 кОм). Т.к. мы ожидаем небольших значений, значит устанавливаем диапазон 20 мА.

Измерение базового тока	Измерение тока коллектора

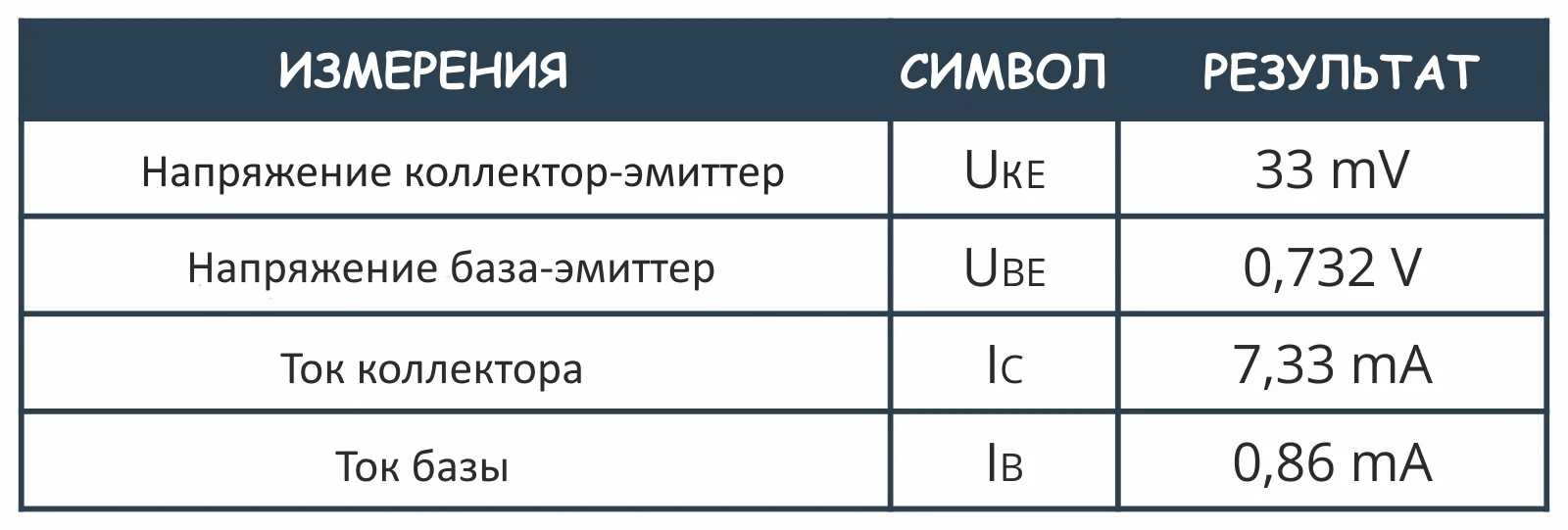

Стоит собрать результаты измерений в таблицу:

Интерпретация измерений: напряжение коллектор-эмиттер невелико, порядка нескольких десятков милливольт. Это означает, что транзистор вошел в состояние насыщения. Такое происходит, когда через коллектор протекает ток меньший, чем можно было бы судить по коэффициенту β . Давайте проверим, так ли это: согласно документации на этот транзистор, коэффициент находится в диапазоне от 200 до 450. Об этом свидетельствует буква B в конце маркировки, которая также есть на нашем транзисторе. Фрагмент документации:

Давайте проведем простой расчет: мы знаем ток базы, мы знаем коэффициент усиления по току. Так какой ток должен протекать через коллектор, чтобы он стал ненасыщенным? Преобразуем формулу β = I c / I B к следующему виду: I c = β * I B , затем подставляем в нее крайние значения коэффициента, т.е. 200 и 450. И вычисляем диапазон ожидаемого тока коллектора:

• минимум: I c1 = β * I B = 200 * 0,86 мА = 172 мА
• максимум: I c2 = β * I B = 450 * 0,86 мА = 387 мА

Между тем, через коллектор протекает всего 7 мА. Это потому, что он ограничен резистором 1 кОм. Если бы его не было, через коллектор мог бы протекать гораздо больший ток, но это привело бы к разрушению светодиода, транзистора и (возможно) к повреждению батареи.

Транзистор здесь работает как переключатель: включив базовый ток низкой интенсивности, мы можем включить поток более высокого тока через коллектор. В свою очередь, после отключения тока базы, почти сразу пропадает и коллекторный ток.

Когда ток течет через коллектор, транзистор считается открытым. Тогда напряжение на его основе примерно на 0,7 В выше, чем на эмиттере. В свою очередь, чтобы закрыть транзистор (то есть предотвратить протекание тока коллектора), напряжение база-эмиттер должно быть уменьшено (желательно до нуля).

Драйвер полевого транзистора

Если всё же требуется подключать нагрузку к n-канальному транзистору
между стоком и землёй, то решение есть. Можно использовать готовую
микросхему — драйвер верхнего плеча. Верхнего — потому что транзистор
сверху.

Выпускаются и драйверы сразу верхнего и нижнего плеч (например,
IR2151) для построения двухтактной схемы, но для простого включения
нагрузки это не требуется. Это нужно, если нагрузку нельзя оставлять
«висеть в воздухе», а требуется обязательно подтягивать к земле.

Рассмотрим схему драйвера верхнего плеча на примере IR2117.

Схема не сильно сложная, а использование драйвера позволяет наиболее
эффективно использовать транзистор.

Наиболее важные параметры.

Коэффициент передачи тока у 13001 может быть от 10 до 70, в зависимости от буквы. У MJE13001A — от 10 до 15. У MJE13001B — от 15 до 20. У MJE13001C — от 20 до 25. У MJE13001D — от 25 до 30. У MJE13001E — от 30 до 35. У MJE13001F — от 35 до 40. У MJE13001G — от 40 до 45. У MJE13001H — от 45 до 50. У MJE13001I — от 50 до 55. У MJE13001J — от 55 до 60. У MJE13001K — от 60 до 65. У MJE13001L — от 65 до 70.

Граничная частота передачи тока — 8МГц.

Максимальное напряжение коллектор — эмиттер — 400 в.

Максимальный ток коллектора(постоянный) — 200 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора 50мА, базы 10мА — 0,5в.

Напряжение насыщения база-эмиттер при токе коллектора 50мА, базы 10мА — не выше 1,2в.

Рассеиваемая мощность коллектора — в корпусе TO-92 — 0.75 Вт, в корпусе TO-126 — 1.2 Вт без радиатора.
