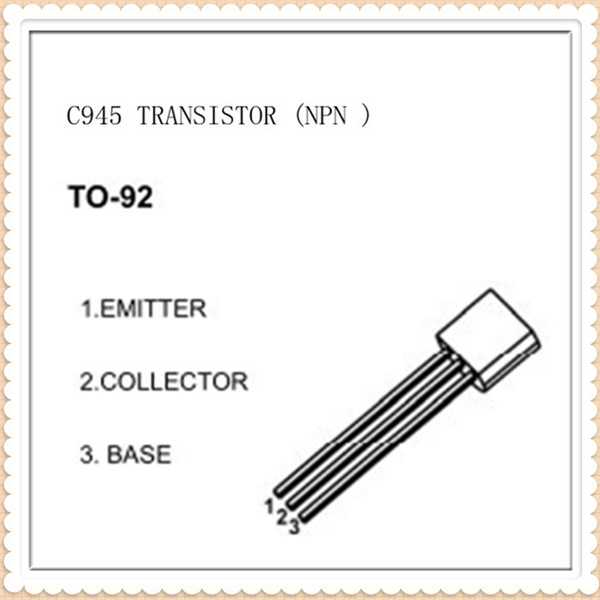

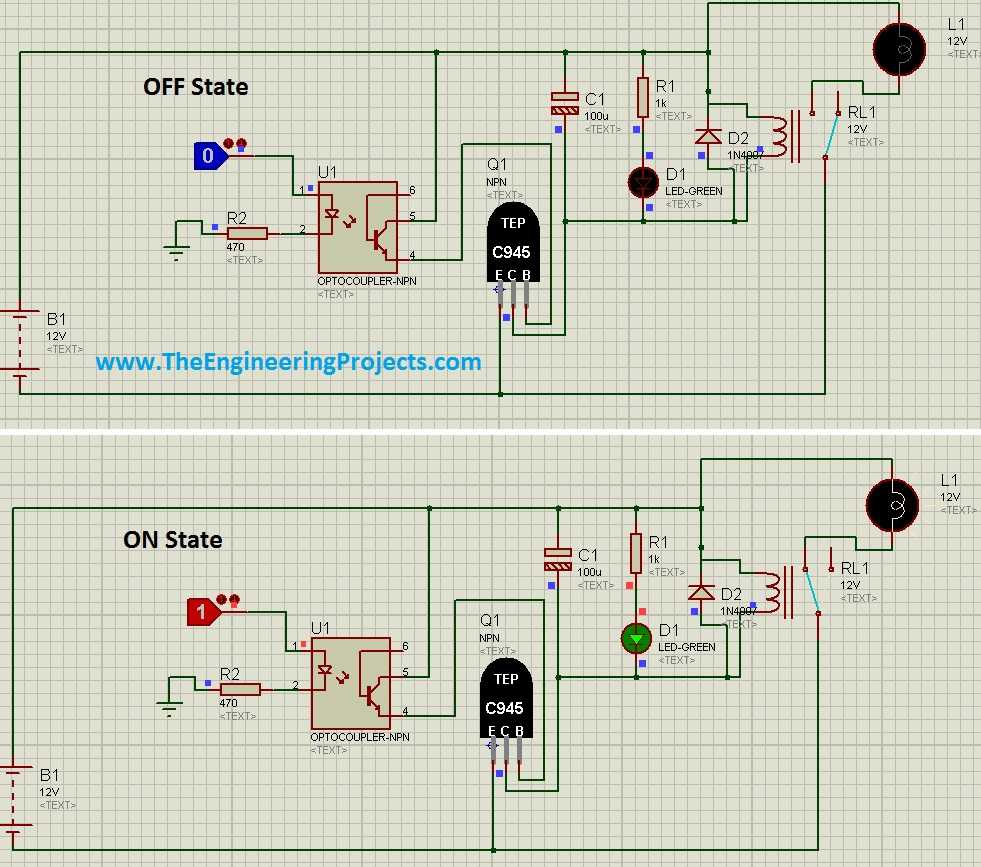

Характеристики транзистора c945

FJP13007(J13007) Datasheet (PDF)

2.1. fjp13007.pdf Size:540K _fairchild_semi

July 2008 FJP13007 High Voltage Fast-Switching NPN Power Transistor High Voltage High Speed Power Switch Application � High Voltage Capability � High Switching Speed � Suitable for Electronic Ballast and Switching Mode Power Supply TO-220 1 1.Base 2.Collector 3.Emitter Absolute Maximum Ratings TC = 25�C unless otherwise noted Symbol Parameter Value Units VCBO Collector-Base Voltage 70

March 2007 FJP13009 High Voltage Fast-Switching NPN Power Transistor • High Voltage Capability • High Switching Speed • Suitable for Electronic Ballast and Switching Mode Power Supply TO-220 1 1.Base 2.Collector 3.Emitter Absolute Maximum Ratings* TC = 25°C unless otherwise noted (notes_1) Symbol Parameter Value Units VCBO Collector-Base Voltage 700 V VCEO Collector-Emitter

3.2. fjp13009.pdf Size:123K _fairchild_semi

March 2007 FJP13009 High Voltage Fast-Switching NPN Power Transistor � High Voltage Capability � High Switching Speed � Suitable for Electronic Ballast and Switching Mode Power Supply TO-220 1 1.Base 2.Collector 3.Emitter Absolute Maximum Ratings* TC = 25�C unless otherwise noted (notes_1) Symbol Parameter Value Units VCBO Collector-Base Voltage 700 V VCEO Collector-Emitter Voltage 40

Главная

О сайте

Теория

Практика

Контакты

Юмор: Если побить рекорд никак не удаётся, то возникает соблазн побить его обладателя. Справка об аналогах биполярного низкочастотного npn транзистора MJE13007. Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора MJE13007 . Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора. Можно попробовать заменить транзистор MJE13007 транзистором BU406D; транзистором ECG2312; транзистором MJE13007A; транзистором MJE13007A; транзистором MJE13007A; транзистором MJE13006; транзистором KSC2335; транзистором 2SC2553; транзистором 2SC2898; транзистором 2SC2335; транзистором ECG2312; транзистором MJE13007A; транзистором MJE13006; транзистором KSC2335; дата записи: 2015-02-04 07:44:50 дата записи: 2017-12-19 09:49:35 Добавить аналог транзистора MJE13007. Вы знаете аналог или комплементарную пару транзистора MJE13007? Добавьте. Поля, помеченные звездочкой, являются обязательными для заполнения. Другие разделы справочника: Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

  Бумага для живописи маслом

Основные параметры транзистора 2SC3198 биполярного высокочастотного npn.

Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC3198 . Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si)Структура полупроводникового перехода: npn

Pc max	Ucb max	Uce max	Ueb max	Ic max	Tj max, °C	Ft max	Cc tip	Hfe
400mW	60V	50V	5V	150mA	125°C	130MHz	2	70MIN

Производитель: KECСфера применения: VHF, Medium Power, General PurposeПопулярность: 33823Условные обозначения описаны на странице «Теория».

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Схема принципиальная ФНЧ и УМЗЧ сабвуфера

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).

Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.

Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.

Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.

Полезное:  Электрозажигалка для сигарет своими руками

Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 — 4700uF) — основной фильтрующий конденсатор (не экономьте на его ёмкости).

Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1.

Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства

Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.

Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.

Усилитель для домашнего сабвуфера своими руками

2– 5,00 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Типы усилителей

Усилители можно разделить на три группы:

Усилитель напряжения

Усилитель напряжения (УН) усиливает входное напряжение в заданное число раз. Этот коэффициент называется коэффициентом усиления по напряжению и вычисляется по формуле:

где

K_U — это коэффициент усиления по напряжению

U_вых — напряжение на выходе усилителя, В

U_вх — напряжение на входе усилителя, В

Выходное усиленное напряжение не должно меняться от тока нагрузки, а следовательно, и от сопротивления нагрузки. В идеале, выходное сопротивление R_вых должно быть равно нулю, что недостижимо на практике. Поэтому, УН стараются проектировать так, чтобы минимизировать выходное сопротивление R_вых .

В таком режиме усилитель работает, если выполняются условия, что R_вх намного больше, чем R_вых т. е.  R_вх >>R_и  и R_н намного больше, чем R_вых    (R_н >>R_вых ). Чем больше номинал R_н , тем лучше для усилителя напряжения, так как нагрузка не будет просаживать выходное напряжение U_вых.  Здесь все просто: чем меньше сопротивление нагрузки, тем бОльшая сила тока будет течь по цепи E_вых —> R_вых —> R_н , тем больше будет падение напряжения на выходном сопротивлении R_вых , исходя из формулы ЭДС: E_вых =I_выхR_вых +I_выхR_н . Об этом можно более подробно прочитать в статье Закон Ома для полной цепи.

Усилитель тока

Усилитель тока (УТ) усиливает входной ток в заданное число раз. Этот коэффициент называется коэффициентом усиления по току и вычисляется по формуле:

где K_I   — коэффициент усиления по току

I_вых  — сила тока в цепи нагрузки, А

I_вх  — сила тока во входной цепи E_и —>R_и —>R_вх , А

Смысл работы усилителя тока такой:  при определенной силе тока во входной цепи, на выходе в цепи нагрузки мы получаем силу тока, бОльшую в K_I раз, независимо от того, какое значение принимает номинал нагрузки. Здесь уже работает простой закон Ома I=U/R.

Если сила тока должна быть постоянной, а  значение сопротивления у нас может быть плавающим, то для поддержания постоянной силы тока в цепи нагрузки у нас усилитель автоматически изменяет напряжение U_вых на нагрузке. В результате, ток как был постоянной величиной, так и остался. Или буквами: R_н =var, Iвых= const.

Объяснение выше вы будете рассказывать своему преподу по электронике, а теперь объяснение для полных чайников. Итак, во входной цепи E_и —>R_и —>R_вх  пусть у нас течет сила тока в 10 мА. Коэффициент K_I =100, следовательно, на выходе в цепи нагрузки E_вых —>R_вых —> R_н будет течь ток с силой в 1 А (10мА х 100). Но сам по себе такой ток не будет ведь гулять по этой цепи. Ему надо создать условия для протекания. Допустим,  у нас нагрузка 10 Ом. Какое тогда напряжение должно быть в этой цепи для получения силы тока в этой цепи в 1 А? Вспоминаем дядюшку Ома: I=U/R. 1=U_вых /10, получаем U=10 В. Вот такое напряжение нам будет выдавать усилитель тока на выходе.

Но что, если нагрузка поменяет свое значение? Ток должен остаться таким же, не забывайте, то есть 1 А, так как это у нас усилитель тока. В этом случае, чтобы сила тока в цепи оставалась 1 А  усилитель автоматически поменяет свое значение напряжения на выходе U_вых на 1=U_вых /5. U_вых =5/1=5 В. То есть на выходе у нас уже будет 5 Вольт.

Но также не забываем еще об одном параметре, который у нас находится в выходной цепи усилителя тока. Это выходное сопротивление R_вых . Поэтому, нам необходимо, чтобы выполнялось условие: R_вх << R_и и R_н << R_вых  при которых обеспечивается заданный ток в нагрузке при малом значении напряжения.

Усилитель мощности

Раньше было очень круто и модно собирать усилители мощности (УН) своими руками, включить Ласковый Май и вывернуть громкость на всю катушку. Сейчас же УМ может собрать или купить каждый, благо интернет и Алиэкпресс всегда под рукой.

Чем же УМ отличается от УН и УТ?

Если в УТ  мы увеличивали только силу тока, в УН — напряжение, то в УМ мы увеличиваем в кратное число раз ток и напряжение.

Формула мощности для постоянного и переменного тока при активной нагрузке выглядит вот так:

где

P — мощность, Вт

I — сила тока, А

U — напряжение, В

Следовательно, коэффициент усиления по мощности запишется как:

где

K_P — коэффициент усиления по мощности

P_вых  — мощность на выходе усилителя, Вт

P_вх  — мощность на входе усилителя, Вт

Для усилителя мощности условия согласования входной цепи с источником входного сигнала и выходной цепи с нагрузкой для передачи максимальной мощности имеют вид: R_вх ≈ R_и и R_н ≈ R_{вых .}

Также не забывайте, что нагрузки могут быть как чисто активными (типа лампочки накаливания, резистора, различных нагревашек), так и иметь реактивную составляющую (катушки индуктивности, конденсаторы, двигатели и тд).

Что такое усилитель?

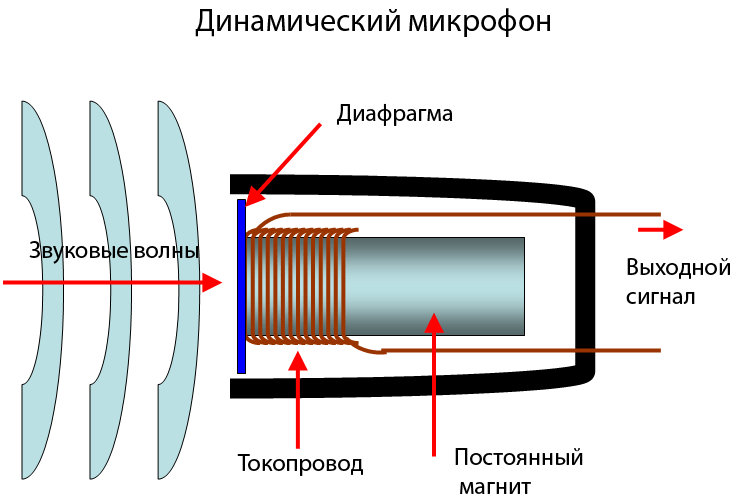

В электрических схемах очень часто встречаются сигналы малой мощности. Например, это может быть звуковой сигнал с динамического микрофона

слабый радиосигнал, который ловит из эфира ваш китайский радиоприемник

Либо отраженный сигнал от ракеты противника, который уже потом ловит, усиливает и отслеживает радиолокационная установка. Для примера: зенитно-ракетный комплекс ТОР:

Как вы видите, в электронике абсолютно везде требуется усиление слабых сигналов. Для того, чтобы их усиливать, как раз нужны усилители сигналов. Усилители широко применяются в радиолокации, телевидении, радиовещании, телеметрии, в вычислительной технике, авторегулировании, в системах автоматики и тд.

Усилитель на TDA1562Q микросхеме 70Вт

08.12.2014 | Своими руками, Электро | 1 | Кирилл

В детстве собирал интересный усилитель на TDA1562Q, интересен он минимальным набором деталей, простотой и хорошей работой, а так же высокой выходной мощностью. Заявленная производителем мощность в 70Вт не RMS, т.

е эта мощность не может выдаваться постоянно, лишь в пиковые моменты.

Это связано что напряжение на микросхеме подкачивается за счет конденсаторов большой емкости, благодаря чему усилитель TDA1562Q, способен поднять мощность вsit чем аналогичные усилители без конденсаторной подкачки.

Усилитель на TDA1562Q был собран специально для самодельного сабвуфера, сердцем которого служила 10″ (дюймовая) низкочастотная головка Sony Xplod, несмотря на заявленную производителем завышенную мощность динамика, микросхем TDA1562Q раскачивала ее ОЧЕНЬ хорошо, на столько что в комнатке 10 м², басом качало и в грудак и шкафы.

Сабвуфер умер в пожаре, а усилитель остался, раздербаненый в поисках нужных деталей. А сейчас, я решил вернуть его к жизни и повторить удачный опыт сборки Бассзиллы.

Вернемся к восстановлению усилителя на TDA1562Q:

Схема включения и печатная плата позаимствована из набора NM2034 для сборки усилителя НЧ 70Вт, моно (TDA1562Q, авто)

Мне не хотелось придумывать велосипед.

— Нестеров Кирилл

Номиналы электронных компонентов приведены в таблице:

Позиция	Наименование	Примечание	Кол.
C1	0,47мкФ/63В	Тип К73-17	1
С2, СЗ	ОДмкФ или 0,22мкФ	Тип К73-44 (пленочный) (код 104 или 224)	2
С4	10мкФ/25…50В	1
С5, С6	4700мкФ/25В	0 17	2
С7	ОДмкФ	(104)	1
С8	2200мкФ/25В	1
DA1	TDA1562	1
HL1	Светодиод, красный. 03 мм	1
HL2	Светодиод, зеленый, 03 мм	1
R1	1 ОкОм	Подстроечный резистор	1
R2, R4	1 ОкОм	Коричневый, черный, оранжевый	2
R3	1 ООкОм или 91 кОм	Коричневый, черный, желтый или белый, коричневый, оранжевый	1
R5	1кОм	Коричневый, черный, красный	1
R 6	820 Ом	Серый, красный, коричневый	1
VD1	Zeiiner 2V7	Стабилитрон на 2,7 В 1/2W	1
VT1	ВС558	Возможная замена ВС557	1
VT2	ВС547	Возможная замена ВС548	1
PLS-40	2 контакта3 контакта	2 2
Съемная перемычка (джампер)	1
А2034	Печатная плата 67×37	1

В интернете много печатных плат усилителей на TDA1562Q, но эта мне понравилась наличием LED индикации перегрузки и удобным расположением деталей. Усилитель хорош для начинающего, прост в сборке и не требует настройки, кроме переменного резистора.

Биполярный транзистор

Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.

Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.

В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.

Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.

Основные особенности транзистора Дарлингтона

Основное достоинство составного транзистора это большой коэффициент усиления по току.

Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.

Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.

схема Шиклаи

К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.

Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.

Основные электрические параметры:

• Напряжение коллектор – эмиттер 500 V;

• Напряжение эмиттер – база 5 V;

• Ток коллектора – 15 А;

• Ток коллектора максимальный – 30 А;

• Мощность рассеивания при 250С – 135 W;

• Температура кристалла (перехода) – 1750С.

На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.

Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.

Также на принципиальных схемах можно встретить и вот такое обозначение.

Переход на нитрид-галлиевую технологию

Рис. 3. IGN1011L1200 — мощный GaN-on-SiC транзистор с импульсной выходной мощностью 1250 Вт. Транзистор предназначен для работы на частотах 1030 и 1090 МГц в режиме Mode-S ELM в составе систем вторичной радиолокации

Технология нитрид-галлиевых ПВПЭ (GaN HEMT) транзисторов — новейшая технология изготовления мощных усилительных полупроводниковых ВЧ/СВЧ-приборов, быстро набирающая популярность во многих приложениях благодаря высокому коэффициенту усиления и большой выходной мощности в S-диапазоне и выше. Как правило, приборы этого типа выполнены на подложке из карбида кремния (SiC), которая, обеспечивая высокую теплопроводность, способствует повышению долговременной надежности работы устройств.

GaN HEMT-транзисторы в силу конструктивного исполнения на SiC-подложке, обеспечивающей оптимальное охлаждение, идеально подходят для импульсных приложений высокой мощности с их строгими требованиями к плотности мощности (по сравнению с CW-приложениями). Кроме того, поскольку эти транзисторы отличаются высокой плотностью мощности, их выходная емкость из расчета на 1 Вт намного ниже, чем у конкурирующих с ними технологий. Это позволяет проводить настройку гармонических составляющих сигнала на выходе, что обеспечивает КПД выше 85% даже при киловаттных уровнях выходной мощности. Меньшая емкость из расчета на 1 Вт — то, что позволяет этим полупроводниковым устройствам работать на гораздо более высоких частотах, чем при использовании технологии LDMOS.

Однако одним из недостатков, присущих GaN HEMT-транзисторам, является то, что они являются полупроводниковыми устройствами, работающими в режиме обеднения носителями. Это значит, что для их функционирования требуется и положительное, и отрицательное напряжения. Кроме того, напряжение на затвор такого транзистора подается до появления напряжения на его стоке. Чтобы нивелировать этот недостаток, компания Integra в усилительных субмодулях (паллетах) использует специальные схемы, распределяющие по времени управляющие импульсы затвора (gate pulsing and sequencing, GPS). Такое решение позволяет избежать затруднений, связанных с указанной особенностью GaN HEMT-транзисторов, и не приводит к увеличению числа элементов в конечном решении усилителя.

Примером современного GaN HEMT-устройства является транзистор IGN1011L1200 компании Integra, представленный на рис. 3. Импульсная выходная мощность транзистора (предназначенного для систем опознавания и обзорных радиолокационных станций) превышает 1250 Вт. Он работает на частотах 1030 и 1090 МГц в том же схемотехническом решении, что является следствием исключительно низкого отношения емкости из расчета на 1 Вт. При коэффициенте усиления около 17 дБ у IGN1011L1200 — очень высокий КПД: 85% в режиме Mode-S ELM при усилении импульсного сигнала соответствующего формата (пачка из 48 импульсов — 32 мкс вкл./18 мкс выкл., период повтора посылок — 24 мс, усредненный коэффициент заполнения — 6,4%.

Китайский клон JLH1969

На данный момент на алиэкспресс существует клон этой схемы, которую можно заказать, как и в виде kit набора, так и уже собранную.

Мы заказали китайскую версию, поскольку не у всех есть возможность изготавливать платы самостоятельно. Сегодня мы посмотрим, как хорошо она звучит.

Собрать схему очень просто, так как плата сделана очень качественно. Выходные транзисторы 2N3055 непонятного происхождения, но мы пока оставим всё как есть и протестируем собранную плату.

Поскольку А класс имеет низкое КПД и требует хорошее охлаждение, мы будем использовать достаточно большие радиаторы.

А вот китайская схема. Резистором R1 мы настраиваем половину напряжения питания в контрольной точке A. Затем, резистором R2 выставляем ток покоя транзисторов. Красным крестиком на схеме указано место, в разрыв которого нужно подключать амперметр для измерения тока покоя.

Ток покоя необходимо выставлять после 15-минутной работы платы, когда она достаточно нагрелась.

На плате это выглядит так:

Напряжение питания — 24 вольт. Для начала мы выставили ток покоя 1.2A , затем половину напряжения питания между минусом и точкой А. (24/2=12) Затем замеряли температуру транзисторов во время работы.  Транзисторы не нагревались выше 60 -70 градусов, это их нормальный режим. Если температура будет выше 70 градусов, нужно увеличить площадь радиатора.

Дальше мы сделаем свой блок питания. Питание будет раздельное. У нас 4 обмотки на трансформаторе, две из них будут использоваться для питания наших плат усилителя.

На каждый канал используется свой выпрямитель, номиналы конденсаторов — 2×15000 мкФ. В дальнейшем, если потребуется, мы увеличим их ёмкость. Стабилизатор мы не будем использовать, поскольку усилитель и так будет выделять много тепла.

Давайте послушаем, как звучит наш собранный усилитель. Напряжение питания и ток покоя мы выбрали самые распространенные среди пользователей, в дальнейшем мы их откорректируем.

Звук получился очень приятный и чем-то похож на ламповый. В музыке немного не хватает низов, но с высокими и средними частотами все в порядке.

После часового прослушивания нам пришлось приклеить к диодным мостам радиаторы, поскольку первые очень сильно нагревались (до 80 градусов). Транзисторы нагрелись до 70.

Теперь посмотрим какие у нас получились характеристики усилителя.

Общие результаты

АЧХ у нас немного завалена на низких частотах. Это не критично, но дальше мы расскажем, как это исправить.

На графике гармонических искажений преобладает вторая гармоника, которая и создает так называемый «ламповый звук».

Подробный тест нашей платы JLH1969 смотрите здесь

Ламповые КВ усилители мощности с ОС

Рейтинг:  5 / 5

Подробности

Категория: Усилители мощности КВ

Опубликовано: 28.06.2019 20:05

Просмотров: 11690

A. Jankowski (SP3PJ) Несмотря на общую тенденцию использования полупроводниковых приборов во всех технических устройствах, необходимо все же не забывать, что ламповые КВ-усилители мощности (с выходной мощностью более 100 Вт) гораздо проще в изготовлении и устойчивее в работе. Эксперименты с транзисторными устройствами — дорогое удовольствие,ведь как кто-то метко заметил, никто не умирает так тихо, так быстро и наверняка, как транзистор. Кому нужны усилители мощности? Немногие из любителей работают QRP, большая же часть рано или поздно начинает мечтать об увеличении мощности передатчика. Однако необходимо отдавать себе отчет — чтобы корреспондент заметил изменение силы сигнала на один балл шкалы S (6 дБ), выходную мощность передатчика необходимо увеличить в четыре раза, при этом не имеет значения, местная ли это связь или же QSO с DX.
