Как быстро и эффективно восстановить светодиодную лампочку

Ток светодиодных ламп

Яркость свечения светодиодных ламп зависит от тока, который будет проходить через сам диод. Это позволяет очень легко управлять яркостью таких ламп. Здесь подходит тот же принцип регулировки яркости что и для обычных ламп накаливания, изменяем силу тока — изменяется яркость. Но тут возникает одна проблема, в каждой лампе, которая будет работать от сети переменного напряжения встроен драйвер, который будет препятствовать изменению яркости. Поэтому если драйвер не поддерживает такую опцию регулировать яркость нельзя.

Потребление лампой электричества тоже зависит от тока и пропускаемого напряжения. Сила тока, с которой может работать лампа обычно указана на упаковке. Это может быть от 10-100 мА. Если же не указано и вам нужно знать этот параметр, его очень просто рассчитать по формуле:

I=(Р/U)*1000

Здесь I — это сила тока, P — потребляемая мощность и напряжение. Например, лампа на 220 вольт с потребляемой мощностью 12 Ватт будет иметь силу тока 54 мА. Рассчитанная сила тока может быть ниже, чем указанная на упаковке, потому что некоторые производители указывают на упаковке потребляемую мощность не самой лампы, а светодиода. Кроме светодиода, там есть еще резистор и другие компоненты, которым тоже нужно питание.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении

При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

• Мощность,
• Напряжение,
• Предельный ток.

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Схема питания светодиодов на основе конденсаторного делителя

К сожалению, в конструкции дешёвых светодиодных ламп на 220В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор. Мотивируясь исключительно низкой ценой готового изделия, китайская промышленность смогла максимально упростить схему питания. Называть её драйвером не корректно, так как здесь отсутствует какая-либо стабилизация. Из рисунка видно, что электрическая схема лампы рассчитана на работу от сети 220В. Переменное напряжение понижается RC-цепочкой и поступает на диодный мост. Затем выпрямленное напряжение частично сглаживается конденсатором и через токоограничивающий резистор поступает на светодиоды. Данная схема не имеет гальванической развязки, то есть все элементы постоянно находятся под высоким потенциалом.

В результате частые просадки сетевого напряжения приводит к мерцанию светодиодной лампы. И наоборот, завышенное напряжение сети вызывает необратимый процесс старения конденсатора с потерей ёмкости, а, иногда, становится причиной его разрыва. Стоит отметить, что еще одной, серьезной отрицательной стороной данной схемы является ускоренный процесс деградации светодиодов вследствие нестабильного тока питания.

Какие светодиоды стоят в лампах?

Наверное самое частое явление, вскрываешь лампу а там следующая картина, выгорел один из диодов. Если есть время и желание провести ремонт, то можно заменить вышедший из строя диод. Но появляется вопрос Какие светодиоды стоят в лампах?

Соответственно наш порядок действий.

1. Вам необходимо воспользоватся вольтметром и определить напряжение светодиода. Вам может помочь в этом наша статья Как проверить светодиод?
2. Далее после того как вы определили весь светодиодный модуль вышел из строя или одиночный светодиод. Вам нужно определить тип светодиода, а именно его габариты корпуса. Измеряются они в миллиметрах. Вам может помочь в этом наша статья Размеры светодиодов . Но статья может и не пригодится так как, зачастую производители зачастую пишут тип светодиода на самой плате. Смотрите фото. Там будет указано 2835, 5050 или 5630 это и есть тип светодиода
3. Далее зная корпус диода и его напряжение вам не составит ни какого труда приобрести нужные вам светодиоды или светодиодные модули на Aliexpress. Или выпаять диод из другой похожей светодиодной лампы.

Электрическая схема светодиодной лампы MR-16

Чтоб уменьшить время ремонта ламп, необходимо создать ее электрическую схему. Она довольно проста.

Внимание! Схема связана с фазой сети гальваническим способом. Применять ее для питания каких либо устройств запрещено

Как же работает схема? На диодный мост VD1-VD4 через конденсатор C1 подается напряжение 220 В. Далее оно поступает на светодиоды HL1-HL27, которые включены в цепь последовательно. Число светодиодом может быть порядка 80 штук. Конденсатор С2 (чем больше емкость, тем лучше) — сглаживатель пульсаций выпрямленного напряжения. Он исключает мерцание света, имеющего частоту 100 Гц. Для разрядки C1 был установлен R1. Это нужно для того, чтоб исключить удар током при замене лампы. C2 защищен от пробоя R2 в случае, если появился обрыв цепи. R1, R2 как таковой работы в схеме не принимают.

C1- красный, C2- черный, диодный мост- корпус с четырьмя лапками.

Жизнь первая

История этой светодиодной лампы Gauss началась на заводе в далекой стране, жители которой называют её Срединным Государством (или проще – пуп земли). В общем была обычная лампа на 12 Вт 220 вольт, которая после долгих странствий на кораблях и грузовиках попала ко мне в дом. Несколько лет она освещала рабочий стол, или даже можно сказать «освящала творческое место», пока при очередном включении окончательно не погасла.

Можно конечно выкинуть и купить новую, но учитывая цену в 10 раз выше чем у ламп накаливания, есть смысл попробовать её реанимировать. К тому же интересно посмотреть что там внутри…

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Особенности устройства LED ламп

Современные LED-лампы устроены сложнее, чем их предшественники с нитью накаливания. Для работы светодиодов необходим ряд электронных компонентов, которые расположены на печатной плате.

Все элементы конструкции компактно спрятаны внутри корпуса. Сами же источники света занимают минимальное количество места в светильнике.

Слабым местом недорогих LED-ламп являются конденсаторы, низкое качество которых приводит к пульсации света. Кроме того, они могут сгореть раньше самих светодиодов

Конструкция стандартной LED-лампы включает такие компоненты:

1. Рассеиватель света из пластика. Способствует равномерному распределению светового потока во всех направлениях вокруг лампы.
2. Печатная плата с конденсаторами, преобразователями напряжения и другими электронными компонентами.
3. Светодиоды. Их количество и рабочее напряжение находится в строгом соответствии со встроенной электронной схемой.
4. Алюминиевый радиатор, предназначенный для отвода тепла в мощных лампах.
5. Вентиляционные щели, обеспечивающие пассивное охлаждение платы и светодиодов.
6. Цоколь, с помощью которого лампа крепится в светильнике.

Таким образом, светодиодная лампа – это прибор со сложным внутренним устройством. Она требовательна к внешней температуре и параметрам электросети.

Схема светодиодной лампы с датчиком освещенности

Четвертая доработка тоже расширяет функционал, как и третья. Я сделал светильник с использованием драйвера от лампочки и функцией полноценного сумеречного датчика. Понадобилось кроме драйвера дополнительно всего две детали!

Статьи про датчики освещенности (сумеречное реле) в блоге «СамЭлектрик.ру»: их устройство и схема.

Схема сумеречного датчика (фотореле) получается энергоэффективной, компактной и дешевой. Потребление в режиме ожидания 0.06 Вт.

Фоторезистор, обозначенный на схеме LDR применён GL5537, также подходит GL5539, подстроечный резистор любой подходящий, сопротивлением 68-100 кОм.

Схема работает так: фоторезистор включен в схему драйвера параллельно питанию микросхемы, при увеличении освещенности его сопротивление уменьшается и шунтирует питание микросхемы драйвера, позволяя выключать свет или включать светильник по мере наступления темноты и снижения освещенности. Ток, который потребляет микросхема всего 1 мА, это позволяет обойтись без усилителей сигнала. Сопротивления фоторезистора и его мощности рассеивания вполне достаточно для стабильной работы схемы. Одна ножка фоторезистора присоединена к выводу питания микросхемы, которое составляет 17 В, а вторая через подстроечный резистор к выводу с датчика тока.

При подаче питания на микросхему начинает протекать ток через датчик тока, возникает падение напряжения на датчике тока, возникает положительная обратная связь и обеспечивается гистерезис, повышая стабильность работы. Фильтрующий конденсатор микросхемы драйвера обеспечивает защиту от внешних помех и нежелательных срабатываний при быстрой смене освещенности, например, от движущихся теней.

Настройка работы сводится к установке движка подстроечного резистора для желаемой чувствительности срабатывания. Таким способом легко дорабатываются не изолированные драйвера разных производителей на микросхемах с одинаковыми схемами подключения. Было проверено работу схемы на драйверах BP2831, BP2832, BP2833, sic9553, BP9833D, BP2836, и еще с одной микросхемой с неопознанной маркировкой. Аналогичная микросхема CL1501.

У меня выходило делать доработки даже без даташита на микросхему и схемы подключения. Датчик тока легко найти на плате — это резистор сопротивлением несколько Ом, питание микросхемы подается через 2 резистора с сопротивлением сотни кОм (примерно 750К+750К) и обязательно в схеме будет фильтрующий керамический конденсатор, который тоже легко найти.

Было доработано таким сумеречным датчиком 2 светильника, один теперь работает на входе в подъезд дома, его мощность 8 Вт, а второй светильник изготовлен с нуля, корпус из банки от косметического крема, его мощность сделал 5 Вт, а светодиод использовал 10 Вт (китайских 10 Вт). Светильник установлен и работает на лестничной клетке

Важно фоторезистор спрятать от света самого светильника. Я расположил его на корпусе светильника и заделал чёрной термоусадочной трубкой, оставив небольшие бортики, чтобы получился колодец для света, иначе светильник будет мигать при попадании на датчик света от светодиодов

Глубины гистерезиса хватает, чтобы отраженный свет от стен не вызывал эффекта мигания.

Во втором светильнике схему расположил в патроне от КЛЛ, плату и подстроечник приклеил, всё заизолировал каптоновым скотчем, фоторезистор закрепил на корпусе светильника. Получилось универсальное решение, при необходимости можно быстро произвести замену на стандартную лампочку, выкрутить из патрона светильника свой самодельный фотодатчик, а выключатель разомкнуть.

Сейчас зима, темнеет рано, очень часто приходится вначале пройти по темноте и включить свет и только тогда зайти домой. Выходит, что мне уже свет не нужен, а с автоматическим датчиком освещённости намного удобнее.

Источник

Устройство светодиодной лампы

Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.

Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

Схема подключения драйвера к светодиодам.

Перед подключением светодиодов к драйверу необходимо уметь определять его полярность, иными словами, распознавать, где анод (+), где катод (-). Без этого света не будет.

Индикаторные диоды, а также некоторые маломощные осветительные, имеют два вывода.

Выводы светодиода.

Светодиоды в исполнении SMD (поверхностный монтаж) имеют либо 2, либо 4 вывода. В любом случае это анод и катод.

Выводы светодиодов в SMD-исполнении.

В первом случае выводы 3 и 4 могут быть не задействованы. Во втором случае косой срез расположен ближе к катоду

Обратите внимание, единого стандарта нет и возможны различия в полярности

Поэтому можно либо обратиться к datasheet, либо использовать низковольтный источник постоянного тока и резистор ограничитель. В случае неправильной полярности светодиод не может загореться.

При использовании источника тока схема драйвера для светодиодов будет следующая:

Схема подключения светодиода.

Если у нас источник напряжения, то подключение осуществляется через ограничивающий резистор.

Схема подключения светодиода к источникунапряжения через ограничитель.

Классическая светодиодная лента построена по такой схеме:

Схема светодиодной линейки.

В этом случае расчет производится по формулам:

Формула связи тока, напряжения, сопротивления.

При подключении важно учитывать:

• При малой силе тока, мы теряем в яркости, при большой в сроке службы.
• Напряжение из datasheet указывает падение напряжения при прохождении номинального тока. Этот параметром не основной.
• Мощным светодиодам требуется и качественное питание, и хорошее охлаждение.

Тонкости замены галогеновых ламп на светодиодные

Что важно учесть при замене галогеновых ламп на светодиодные:

1. Цоколь. Выбирать следует LED с таким же цоколем, что в оригинальной люстре.
2. Проблемой может быть низкое энергопотребление светодиодных сборок.  Отдельные модели электронных трансформаторов снабжены функцией автоматического отключения при малой нагрузке. С диодами люстра может мигать или не работать вообще. Решается удалением трансформатора с заменой на led драйвер.
3. Направленность света LED ламп. Угол распространения светового потока у галогенок 360°, у светодиодов — зависит от конструкции. Выбирайте модели с линзами широкого рассеивания, желательно с матированным рассеивателем, иначе получите неравномерное освещение.
4. Помните про конструкцию плафона при выборе светодиодных лампочек. Led лампа может не поместиться в прежнее посадочное место или будет выступать и выглядеть неэстетично.
5. Цветовая температура светодиодных ламп. Большинство LED светят холодным белым светом (4000К — 6000К) их нежелательно ставить в детские. Для гостиной или рабочего кабинета — отличный вариант.

Целью переоснащения люстр служит экономия электричества. Стоит понимать, что модернизация одного источника света окупится не раньше чем через два-три месяца (для комнат с постоянным использованием освещения). Эффективней провести перемонтаж сразу нескольких участков жилого помещения.

Выбирая полупроводниковые светильники не нужно экономить. Скупой платит дважды. Дешевое изделие, выпущенное неизвестным производителем чаще низкого качества и быстро приходит в негодность.

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

• Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
• Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.

Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может «потерять терпение». Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет

Это интересно: Влияние теплого пола на человека

Изолированные noname светодиодные драйверы

Типовая схема изолированных светодиодных драйверов в отличие от неизолированных содержит трансформатор, необходимый для развязки первичной и вторичной цепей схемы, что делает драйверы более безопасными. На рынке таких устройств представлено гораздо меньше. Были исследованы два различных изолированных драйвера для светодиодных ламп Т8 и E27. Внешний вид драйверов, их блок-схемы и результаты измерений приведены на рис. 8–11 и в таблицах 1, 2.

Рис. 5. Зависимость эффективности от входного напряжения неизолированных LED-драйверов No 1–5

Рис. 6. Зависимость коэффициента мощности от входного напряжения неизолированных LED-драйверов No 1–5

Рис. 7. Зависимость тока светодиода от входного напряжения неизолированных LED-драйверов No 1–5

Светодиодные драйверы № 6, 7 для 10-Вт ламп Т8 и 3-Вт E27 представляют собой обратноходовой импульсный преобразователь напряжения (flyback converter) с контролем выходного тока через цепь первичной обмотки трансформатора. Драйвер № 7 содержит ИМС с активным корректором мощности, а в драйвере № 6 отсутствует фильтр радиопомех и какой-либо корректор мощности. Внешний вид драйверов и их блок-схема показаны на рис. 8.

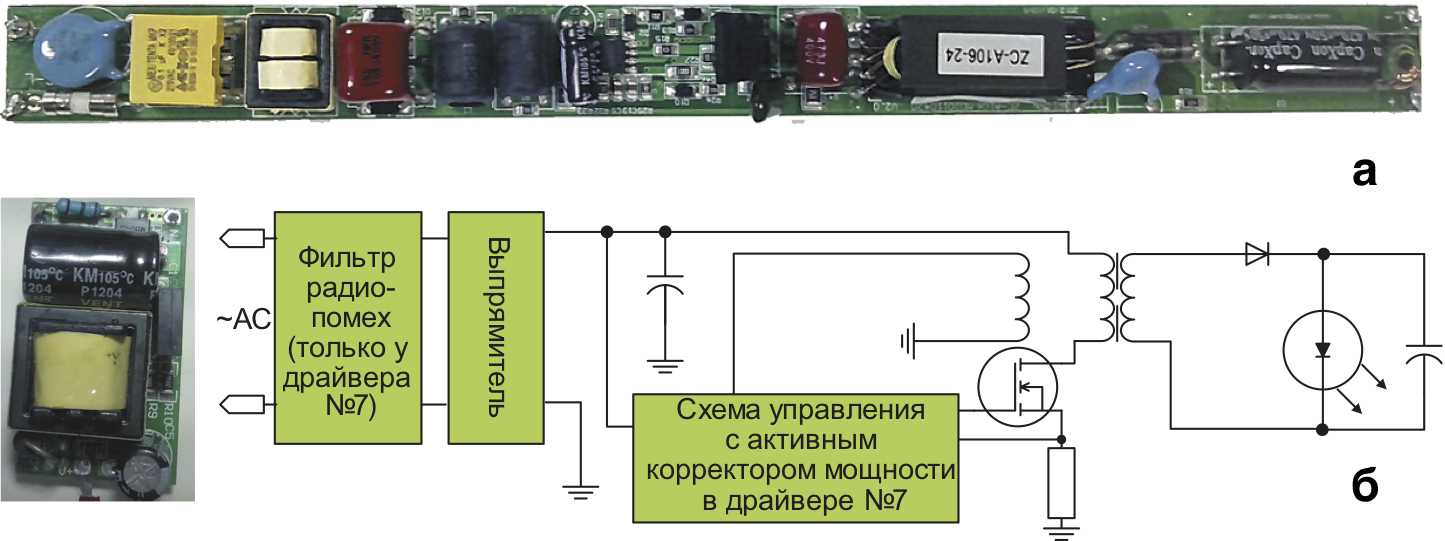

Рис. 8. Внешний вид flyback изолированных драйверов:
а) No 7 для 10-Вт лампы Т8;
б) No 6 для 3-Вт лампы E27;
в) блок-схема

Основные выводы

Led-driver стабилизирует электрический ток и задает его параметрам (силе, мощности и напряжению) необходимое значение для питания одного или нескольких светодиодов. По принципу действия может быть линейным, работающим на транзисторе с р-каналом, либо на импульсном – на трансформаторе с микросхемой. По этому признаку и разделяются его виды на – импульсные и линейные.

Линейные стабилизаторы просты и недороги, но сильно нагреваются и не применяются для мощных светодиодов. Импульсные led-driver лишены такого недостатка и создают более качественный выходной ток, однако намного дороже стоят.

Led-driver характеризуется тремя основными параметрами:

• Напряжением (диапазоном).
• Силой тока.
• Мощностью.

При выборе и расчете параметров для led-driver необходимо заранее знать сколько и каких светодиодов и по какой схеме будет соединяться, а также в каких условиях они будут эксплуатироваться. Чтобы подключить драйвер к сети, необходимо соблюсти параметры входа INPUT, выхода OUTPUT и полярность.
