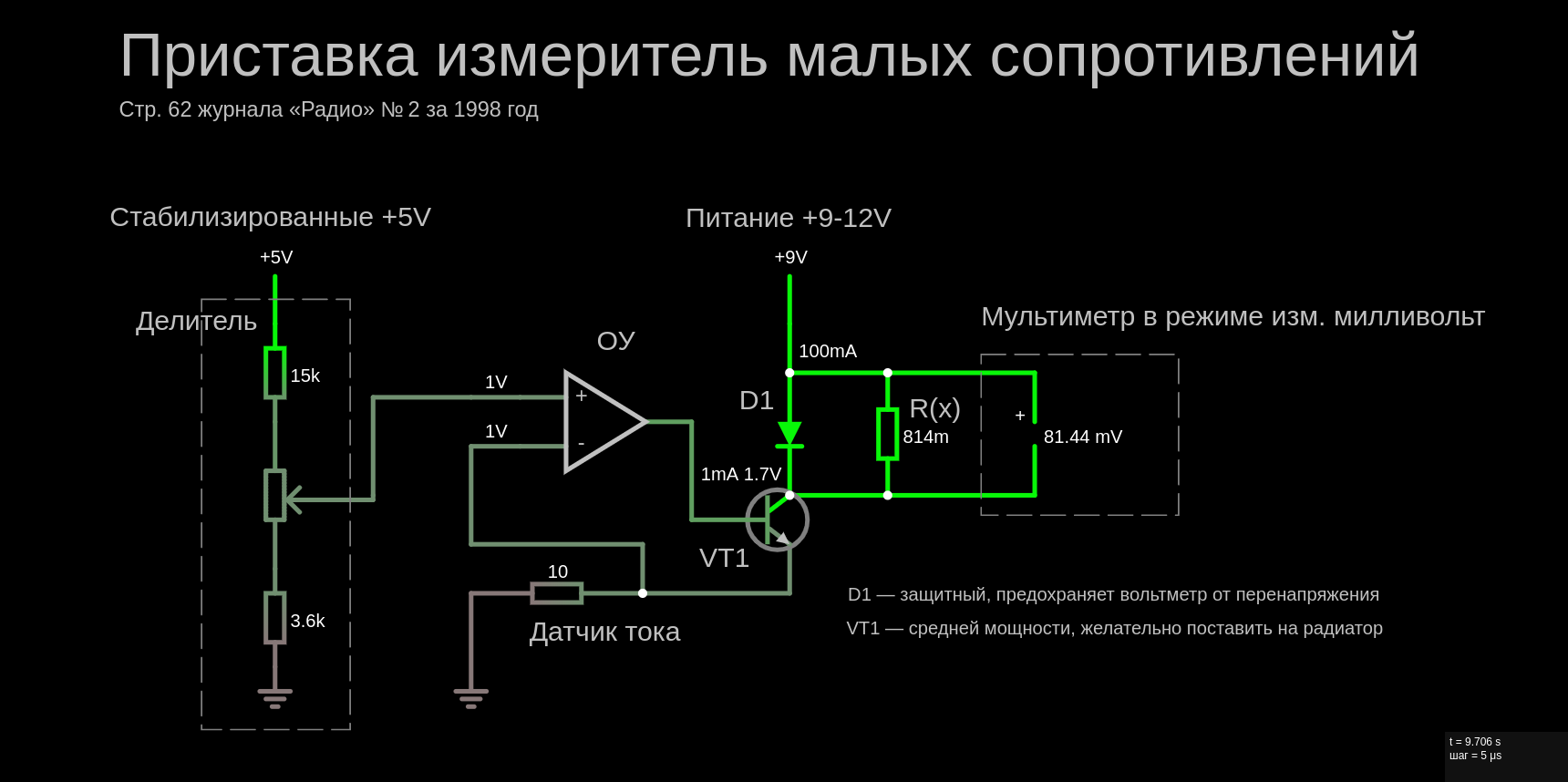

Делаем приставку для измерения малых сопротивлений

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

MCP3422 LT3092 ULN2003

У каждого радиолюбителя, инженера, разработчика есть различного рода измерительные приборы. Это могут быть как сложные многофункциональные приборы промышленного изготовления, так и простые вольтметры, амперметры, измерители емкости аккумуляторов, омметры, измерители ESR, которые собраны своими руками. Об одном из таких приборов, который пригодиться любому радиолюбителю, пойдет речь в статье (Рисунок 1). Миллиомметер – прибор, использующийся для измерения малых сопротивлений резисторов, проводников на печатной плате, обмоток двигателя, катушек индуктивности, обмоток трансформатора, а также может использоваться для расчета длины проводов. Он имеет высокое разрешение, несвойственное обычным мультиметрам, что позволяет получать точные данные измерений в диапазоне миллиом.

Рисунок 1.	Миллиомметр с ЖК-индикатором на Arduino.

В сети Интернет можно встретить много подобных конструкций, но в статье мы рассмотрим версию прибора, которая отличается реализацией аппаратной части. В миллиомметре используется прецизионный приемник тока и аналого-цифровой преобразователь (АЦП) высокого разрешения. Управление приемником тока (для выбора диапазона измерений) и АЦП осуществляет микроконтроллер (МК) на плате Arduino Nano (Рисунок 2). Полный список компонентов, примененных в приборе, приведен в Таблице 1 ниже.

Рисунок 2.	Принципиальная схема миллиомметра на Arduino.

Микросхема LT3092 представляет собой интегральный прецизионный источник тока, но в данной конструкции используется в режиме приемника тока (или источника втекающего тока). Для управления приемником тока использованы цепи на транзисторах T1, T2, T3 и резисторах R12, R13, R14. Управление транзисторами (выбор диапазона измерения) выполняет МК через микросхему ULN2003 (набор мощных составных ключей).

В качестве АЦП используется микросхема MCP3422A0. Это 18-разрядный двухканальный АЦП последовательного приближения со встроенным источником опорного напряжения и выходным интерфейсом I 2 C. Входные каналы АЦП являются дифференциальными, поэтому в приборе используется только один канал микросхемы (CH1+ и CH1-), который подключается к тестируемому резистору (сигналы S+ и S-). АЦП настроен на разрешение 18 бит, но, поскольку S+ всегда больше чем S-, эффективное разрешение будет 17 бит.

Чтобы уменьшить влияние сопротивления измерительных проводов (щупов) на результаты измерений, в приборе для подключения исследуемого резистора к точке измерения используются специальные тестовые зажимы Кельвина (Рисунок 3). Это 4-проводные щупы предназначенные для измерения сопротивления методом Кельвина.

Рисунок 3.	Специализированные тестовые щупы Кельвина.

Прибор имеет три диапазона измерений:

Выбор диапазона измерения производится одной из двух кнопок в приборе. Результаты измерений и текущий диапазон измерения отображаются на двухстрочном ЖК индикаторе (стандартный ЖК индикатор 16×2).

Питается прибор от внешнего блока 12 В. Питание измерительных цепей, приемника тока, АЦП, ЖК индикатора осуществляется от встроенного на плату Arduino Nano регулятора напряжения 5 В.

Из-за сложности проекта не рекомендуется выполнять монтаж элементов на монтажной плате, это отнимет много времени и не исключит ошибки. Для прибора была разработана печатная плата в САПР Eagle. Внешний вид проекта печатной платы изображен на Рисунке 4. Схема и проект печатной платы доступны для скачивания в разделе загрузок. Вид готовой платы представлен на Рисунке 5. Как можно заметить (по печатной плате и по списку примененных компонентов), большинство элементов в корпусах для поверхностного монтажа, поэтому для их установки потребуется пинцет, паяльный фен или паяльник с тонким жалом.

Рисунок 4.	Проект печатной платы для миллиомметра разработан в САПР Eagle.

Рисунок 5.	Внешний вид готовой печатной платы миллиомметра на Arduino.

Таблица 1. Список примененных компонентов.
Обозначение в схеме	Количество	Описание, корпус
C1, C2, C3, C4	4	100 нФ, 50 В, SMD 0603, X5R
R1, R2, R5, R6, R7, R8, R9, R16, R17	9	4.7 кОм, 5%, SMD 0603
R3, R4, R18, R19, R20	5	470 Ом, 5%, SMD 0603
R10	1	30.9 кОм, 0.1%, SMD 0603
R11	1	31.6 кОм, 0.1%, SMD 0603
R12	1	1 Ом, 0.5%, SMD 1206
R13	1	10 Ом, 0.1%, SMD 0603
R14	1	100 Ом, 0.1%, SMD 0604
R15	1	Самовосстанавливающийся предохранитель, 250 мА, SMD 1206
D1	1	Защитный диод, SMBJ12CA-13-F
D2	1	Диод Шоттки, B340LB-13-F
D3, D4	2	MMBZ10VAL, SMD SOT23
IC1	1	Arduino Nano
IC2	1	MCP3422A0, SMD SOIC8
IC3	1	ULN2003APWR, SMD TSSOP16
IC4	1	LT3092EST
T1	1	PSMN0R9-25YLC, SMD LFPAK
T2, T3	2	PMV20EN, SMD SOT23
J1, J2, J4	3	2—выводные угловые разъемы на плату
J3, J5	2	4-выводные угловые разъемы на плату

Определитель напряжения стабилизации стабилитрона

Стабилитроны часто встречаются в любительских радиоэлектронных схемах. Однако перед его использованием необходимо проверить его работоспособность, а также определить напряжение стабилизации. Чтобы замерить напряжение стабилизации на мультиметре потребуется собрать дополнительную схему, которая состоит из следующих деталей:

1. Транзисторы 2N5401 и 2N5551.
2. Диод UF4007.
3. Постоянные резисторы на 220, 100, 47, и два на 1 кОм.
4. Электролитический конденсатор 10 мФ.
5. Дроссель, намотанный на ферритовом стержне проволокой 0,15 мм — 150 витков.

Для питания схемы потребуется дополнительный источник питания — батарейка 1,5 В.

Резистор 47 кОм выполняет роль постоянной нагрузки и не даёт конденсатору выйти из строя. При этом токоограничивающий резистор 1 кОм не позволит стабилитрону выйти из строя при неправильном подключении.

Схему можно собрать на макетной плате, но по возможности лучше выполнить монтаж на специально изготовленной печатной плате. Такое устройство будет полезным для каждого радиолюбителя и его следует держать под рукой при ремонте или сборке электронных схем со стабилитронами.

Приставка на одном транзисторе для измерения ESR цифровым мультиметром

ESR – Equivalent Series Resistance (Эквивалентное Последовательное Сопротивление) – один из важнейших параметров конденсатора. Особенно чувствительно его увеличение в процессе эксплуатации оборудования для импульсных схем источников питания.

Предлагаемая схема приставки-зонда к цифровому мультиметру позволяет проверять конденсаторы на ESR с помощью мультиметра в режиме измерения падения напряжения – без выпаивания из схемы, без собственного питания и, конечно, отображая значение тем же мультиметром. С одним уточнением: мы не обращаем внимания на показания в старшем разряде. Соответственно, следующая цифра (после запятой) – единицы Ом, за ней – десятые доли Ома и сотые, если они кому-нибудь интересны.

Основа схемы – генератор Хартли. При подключении к мультиметру генератор возбуждается на частоте около 80 кГц. При этом потребление тока от мультиметра настолько мало, что на шкале прибора показывает то же, что и при разомкнутых щупах «+» и «-».

С обмотки III трансформатора снимается синусоидальное напряжение с амплитудой около 120 mV. Малый размах измерительного напряжения (в процессе измерения ещё уменьшается) позволяет проверять конденсаторы без выпаивания из схемы, а разрешение до сотой доли Ома, при определённых навыках, – находить худшие конденсаторы из включенных параллельно за счёт ненулевой индуктивности проводников.

Резистор R1 предназначен для того, чтобы генерация не затухала при нулевом ESR. Подстроечным резистором P2 устанавливается значение «1,000» на шкале мультиметра при замкнутых щупах зонда. Данные трансформатора приводятся для цифрового мультиметра DT890B. Сердечник — ферритовое кольцо из энергосберегающих ламп внешним диаметром 10мм, внутренним 6мм, высотой 3мм. Обмотки равномерно распределены по кольцу, последней наматывается обмотка III. Число витков: I – 8, II – 80, III – 5. Диаметр и марка провода не критичны.

Для других мультиметров возможно придётся подобрать число витков обмотки III для масштабирования шкалы. В опытном образце имитацией ESR резисторами получены следующие результаты (первая цифра – сопротивление резистора, вторая – показания мультиметра):

0 – 1,000 1 – 1,120 2 – 1,260 3 – 1,360 4 – 1,430 5 – 1,480

Линейность измерений невысока, но достаточна для практического применения.

Ввиду простоты схемы печатная плата не приводится. Щупы приставки-зонда — из стальной облуженой пружинящей проволоки диаметром 1 мм, длиной 50-70 мм, припаяны непосредственно к печатной плате. Схема размещена в корпусе от разъёма DB-9 (COM-порт и подобные) с выведенными проводами «+» и «-», которые заканчиваются «крокодилами» для соединения со щупами мультиметра.

Приставка наноамперметр к мультиметру

В этом устройстве использовался усилитель TS1001. Особенность, которая отличает микросхему TS1001, заключается в чрезвычайно низком энергопотреблении, схема работает нормально даже при напряжении 0,8 В и потребляет ток 0,8 мкА. Следовательно будет отлично работать в аккумуляторных устройствах, а энергопотребление её настолько мало, что даже не требуется пользоваться кнопкой подачи питания. Применяя разное значения резистора, разрешения варьируются от 1 мА / В до 1 мкА / В в четырех поддиапазонах. Используя любой популярный мультиметр можно измерить ток в диапазоне наноампер. Входной ток смещения усилителя TS1001 составляет 25 пА, поэтому самый низкий диапазон был специально выбран 1 мкА / В. Подробнее здесь…

Измерение малых сопротивлений, шунтов

В данной статье мы попробуем научиться измерять малые сопротивления. У радиолюбителей иногда возникает потребность точно определить сопротивление шунта при изготовлении или ремонте амперметра, чтобы он в свою очередь также точно показывал свои единицы измерения или в других целях. Но как это сделать, когда мультиметр не имеет шкалы измерения милли Ом, маркировка либо отсутствует, либо совсем не известна и не понятна? Большинство измерительных приборов имеют минимальную шкалу 200 Ом для измерения сопротивления и 3,5 — 4 разряда, при закорачивании щупов там уже примерно 0,7 Ом, при измерении сопротивления 0,1 Ом ничего не меняется, беда. Сейчас поправим.

Предлагаю использовать для этой цели мостовую схему измерения. Что такое мост должны представлять все, на этом останавливаться не будем. Составим мост из резисторов, подадим на него какое либо напряжение и будем его же измерять, хотя можно и ток измерять, разницы не будет, что более точное у нас под рукой, то и выбираем. Так а причем здесь измерение малого сопротивления? Терпение, все по порядку из далека. Есть такая замечательная вещь как баланс моста. Произведение сопротивлений противоположных плеч моста, при условии его сбалансированности, будут одинаковы. А напряжения и токи при сбалансированности моста будут взаимокомпенсировать друг друга и в сумме дадут 0.

(Пусть R0 это R3, а Rx это R4)

или

Итак, исходя из вышеперечисленного, если в мост поставить вместо одного из резисторов наше малое сопротивление произвольного номинала, а другой резистор сделать переменным или подстроечным (по схеме используем два переменных резистора для точности балансировки моста, особенно в том случае, когда под рукой нет многооборотистых переменных резисторов), чтобы добиться баланса моста. Такую схему можно использовать для измерения шунтов и малых сопротивлений:

Схему было собирать лениво, тем более, что плату изготовить нужно достаточно времени, поэтому навесным монтажом был изготовлен подопытный образец схемы. Здесь резисторы R1 и R2 не 1%, но подбирались максимально близкие к сопротивлению заданного номинала, погрешность сопротивления не превышала 0,5 % при комнатных условиях.Но нужно знать как получить точное значение измеряемого сопротивления. Во первых, главное особенностью такое схемы является то, что с помощью нее «умножается» измеряемое сопротивление. А это значит, что необходимость в шкале на милли Омы в мультиметре отпадает. Сопротивление в 0,1 Ом уже можно будет измерять на шкале в кило Омы. Только измерение будет теперь не прямым, а косвенным, придется использовать немного математики и подсчитывать конечный результат измерения.

Определимся какой диапазон номиналов будем измерять (имеется ввиду малое сопротивление или сопротивление шунтов). Для этого нужно выбрать номиналы переменных резисторов:

По схеме используем два переменных резистора для большей точности взаимодействия, 1 кОм и 100 Ом. Такое сопротивление переменных резисторов позволит измерить максимально большое сопротивление в 1,1 Ом, минимальное с сохранением точности измерения 0,01 Ом (при Rx=0,01 Ом R0 должно быть 10 Ом, которые также нужно достаточно точно измерять своим мультиметром)

И номиналы постоянных резисторов, чтобы мост легко балансировался и было удобно подсчитать номинал шунта или малого сопротивления:

Кратность резисторов относительно друг друга лучше всего брать именно такой — 10, 100, 1000, чтобы быстро подсчитать конечный результат, хотя никто не запрещает брать не круглые числа, чтобы потом с

Приставка металлоискатель к мультиметру

Далее цитата об этой приставке: этот прибор собирал, работает отлично, 5 копеек СССР свободно за 17 см берёт, но это по воздуху. Крупный металлический предмет около метра, ну и конечно есть недостатки – через каждые час-полтора приходится подстраивать резистор подстроечный СП-5 на 300 Ом в эмиттерной цепи, вот и вся настройка. Зато плюсов больше, нет никакой реакции на грунт, что руда – что песок, катушку не экранировал, питание одной кроны на месяц хватает. Конденсатор С3 обязательно не электролит. Резистор в датчике R1 установить 4,7 кОм и последовательно с ним 4,7-10 ком многооборотный типа СП-5, включаем прибор, если прибор реагирует на метал – крутить резистор пока он перестанет реагировать, затем в обратную сторону медленно, но постоянно, и когда генератор попадет в рабочий режим – услышим щелчок – это и есть его рабочая точка. Что касается катушки, 3-х литровая банка, намотано 200 витков с отводом от середины проводом 0,3 – 0,4, особой разницы нет, можно и 0,6, но тогда катушка тяжеловатая. В общем прибор работает супер! Подробнее здесь…

Related Posts

Постоянные магниты, применяемые в системах зажигания лодочных моторов, со временем утрачивают свои магнитные свойства. Магнето не может обеспечить необходимую мощность искры, что значительно усложняет запуск двигателя. Для намагничивания постоянного магнита…….

Прибор предназначен для проверки и восстановления кинескопов, а также других электронно-лучевых трубок и радиоламп. Он позволяет оценить ток эмиссии электронной пушки, проверить наличие межэлектродных замыканий и утечек в цепях катод…….

Радиомикрофон работает в диапазоне ЧМ – 65,8-74 МГц. Прием сигнала осуществляется с помощью любого УКВ-ра-диоприемника на расстоянии до 25 м. Его принципиальная схема показана на рисунке. Источником электрического сигнала служит…….

К такому выводу я пришел постепенно. А дело вот в чем. Для просмотра телепередач чаще всего используются активные комбинированные М В/ДМ В антенны (АКА) с уменьшенными размерами. Множество конструкций АКА…….

Омметр, который мы предлагаем построить радиолюбителям, отличается от большинства приборов такого рода тем, что имеет линейную шкалу. Этим омметром и пользоваться удобней, и налаживать его проще.

МЕГАОММЕТР на Атмега328Р

Промышленный вариант мегаомметра достаточно габаритен и имеет немалый вес. Единственный достоинством этого монстра является, то что он поверен, но если вам в ремонте нужно срочно измерить сопротивление утечки, то электронный вариант более предпочтителен.

Поискав в интернете, простого устройства не нашел, единственный мегаомметр, который повторили радиолюбители был из журнала «Silicon Chip» октябрь 2009 года, но с доработанной прошивкой. Предлагаемый вашему вниманию прибор имеет габариты 100х60х25 ( корпуса были приобретены на AliExpress) и имеет вес не более 100 грамм. Устройство собрано на микроконтроллере Atmega328P. Питание осуществляется от литеевого аккумулятора и ток потребления составляет около 5 мА. Чем меньше сопротивление измеряемой цепи, тем больше ток потребления и достигает 700-800 мА, но нужно учесть, что цепи с сопротивление меньше 10 кОм встречаются редко и измерение осуществляется за несколько секунд. В устройстве применены два DC-DC преобразователя на MT3608 и MC34063. Первый используется для питания контроллера, напряжение аккумулятора повышается и стабилизируется на уровне 5 вольт, второй преобразователь на 100В, это определено тем, что в основном используется для замеров утечки в электронных устройствах, ну и сделать 500 или 1000В экономичный преобразователь очень пробематично. Сначала была идея оба преобразователя собрать на МТ3608, но после того, как я спалил 8 микросхем, было решено сделать на МС34063. Да и при 500, 1000В пришлось применять более высокоомный делитель и как следствие применение операционных усилителей Rail-To-Rail.

Индикация осуществляется на жидкокристаллический дисплей. Для заряда аккумулятора применен контроллер заряда на TP4056 (отдельная платка 17х20 мм).

Устройство собрано на двухсторонней печатной плате из фольгированного стеклотекстолита, изготовленной по технологии ЛУТ. Не стоит пугаться слова «двухсторонняя».Распечатываются две картинки ПП низ и верх(зеркально). Совмещаются на просвет и скрепляются степлером в виде конверта. Вкладывается заготовка и сначала прогревается с двух сторон утюгом, затем с двух сторон тщательно проглаживается через два стоя писчей бумаги. Отпечатанную заготовку бросаем в емкость с теплой водой примерно на пол часа, затем пальцем под струёй теплой воды убираем остатки бумаги. После травления лудим в сплаве Розе. Сквозные отверстия для проводников выполнены медным луженым проводом диаметром 0.7 мм. Входы прибора выполнены из латунных трубок от старого мультиметра, поэтому можно применять штатные щупы от мультиметров, но желательно сделать самодельные с зажимами типа «крокодил».

Применены SMD детали, резисторы 5%, конденсаторы 10%. Нужно учесть, что это не омметр и не служит для точного измерения сопротивления, хотя точность в диапазоне 1К — 1М достаточно велика. Для повышения достоверности показаний весь диапазон измерения сопротивлений разбит на три. В прошивке применен oversampling. Использованы три делителя напряжения 1;10, 1:100 и 1:1000. Последний диапазон очень растянут, от 10 мОм до 100 мОм и при дискретности АЦП микроконтроллера 10 бит имеет очень крупный шаг, около 90 кОм. К тому же пришлось применить цепи защиты входом микроконтроллера и они вносят погрешность на двух верхних диапазонах. Ниже вы видите рисунки с результатами замеров.

Может кто-то захочет усовершенствовать прибор или более точно откалибровать, поэтому я прикладываю исходники. При калибровке подключаем точный резистор не хуже 1%, например 47 кОм и подбираем коэффициент для диапазона 10-100 кОм в строке:

Шкала от 10 до 100 мОм очень не линейна, вначале показания занижаются kx2, а в конце диапазона завышаются kx1, поэтому подбираются два коэффициента аналогично, но резистор ставим 20 мОм, затем 47 мОм и затем 91 мОм:

С наилучшими пожеланиями, Самоделкин и Ю.Градов.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

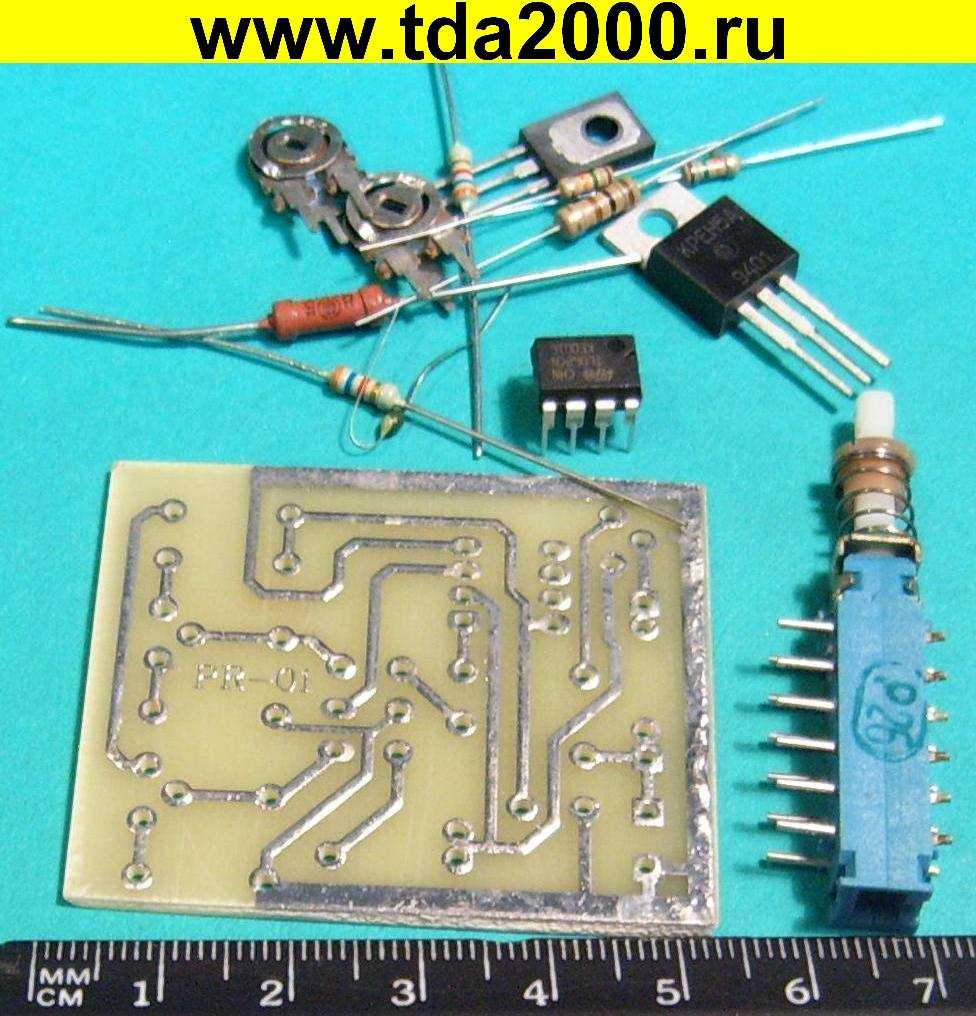

Калибровка приставки

Сперва ручки переменных резисторов R2 и R5 необходимо установить в средние положения. Далее на приставку подают напряжение 8…24 В. Постоянную величину тока, протекающего через замеряемое сопротивление, возможно установить 2-я способами.

Первый способ потребует использования высокоточного миллиамперметра. Необходимо его щупы подсоединить к зажимам измеряемого малого сопротивления. Переключатель приставки SA1 перевести в положение замера сопротивлений до 2 Ом (верхнее по схеме), а на миллиамперметре установить диапазон до 200 мА. Затем нужно нажать на кнопку SA3 и путем изменения сопротивления переменного резистора R5 выставить ток 100 мА.

Далее переключатель SA1 установить в положение до 20 Ом (нижнее по схеме), уровень же миллиамперметра выставить на 20 мА. Нажимаем кнопку SA3 и резистором R2 выставляем ток 10 мА. Повторить данный способ калибровки тока несколько раз, а затем движки переменных резисторов покрыть лаком или краской.

Второй способ калибровки заключается в применении образцовых сопротивлений на 1 и 10 Ом. Путем изменения сопротивлений резисторов на каждом диапазоне установить падение напряжения на образцовых резисторах 100 мВ.

В данной приставке можно применить операционный усилитель LM324 или К1401УД2А. Стабилизатор 78L05 можно заменить на К142ЕН5А, транзистор BD135 можно заменить на КТ815, КТ817, а диод на КД103А. Транзистор VT1 необходимо разместить на небольшом радиаторе. Для подключения измеряемого резистора малого сопротивления удобно использовать зажимы типа «крокодил»

Особое внимание следует уделить способу подсоединения щупов вольтметра. Их непременно нужно подключить непосредственно к зажимам, в которых находится измеряемое сопротивление — в этом случае сопротивление проводов щупов не повлияет на результаты измерения

Метод непосредственной оценки

Чтоб реализовать такой метод необходимо применить омметр, схема которого ниже:

Данное устройство состоит из измерительного механизма ИМ (тип механизма магнитоэлектрический), шкала которого градуируется в омах. Также существует источник питания постоянным током U и резистор добавочный Rд. К выходным зажимам А и В производят подключения измеряемого сопротивления RX. Соответственно в цепи будет протекать ток:

Где RД, RИ, RХ – добавочный резистор и сопротивления измерительного механизма и соответственно объекта, который подлежит измерению. При этом угол отклонения стрелки прибора будет равен:

Где S1 – чувствительность токового измерителя.

Если зажимы А и В разомкнуть () , то угол отклонения стрелки прибора будет равен нулю α=0, а если их закоротить (R=0), то угол отклонения будет максимален. Поэтому у омметра шкала обратная – ноль у него справа.

Омметры довольно таки удобны в практическом применении, но они имеют довольно высокую погрешность (класс точности 2,5). Это связано с нестабильностью источника питания и неравномерностью шкалы. Дабы устранить причину неравномерности шкалы в омметрах стали использовать логометрические измерительные механизмы:

Такие приборы получили название мегомметров. Для получения источника питания в мегомметрах используют небольшие генераторы напряжением до 2500 Вольт и приводящиеся в движение вручную. В электронных же мегомметрах в качестве источника могут быть использованы батарейки или же внешний источник питания, подключаемый через специальный блок питания устройства. Мегомметры применяют для измерений больших сопротивлений, таких как сопротивление изоляции проводников. Для измерений свыше 109 Ома применяют специальные электронные устройства, которые носят название тераомметров.

Программная реализация

Алгоритм работы прибора и сам код довольно сложны. Необходимо установить диапазон измерения, управляя входами ULN2003 (выходы Arduino D10, D11, D12), который вместе с режимом работы (определяется состоянием кнопок) учитывается в дальнейшем. Затем выполняется считывание АЦП для расчета сопротивления и отображение значения на индикаторе.

С целью упрощения программного кода в скетче было использовано несколько библиотек, в том числе Wire.h, LiquidCrystal_I2C и библиотека для работы с EEPROM. Библиотека Wire используется для облегчения процесса обмена данными по шине I 2 C между Arduino, ЖК индикатором и АЦП. Частота тактового сигнала шины I 2 C выбрана 400 кГц. Библиотека LiquidCrystal_I2C (не предустановленная в Arduino IDE) помогает взаимодействовать с ЖК-индикатором, а библиотека EEPROM используется для доступа к энергонезависимой памяти МК, обеспечивая хранение информации о режиме работы и диапазоне измерения.

Библиотеки Wire и EEPROM предуставновлены в среде Arduino IDE, библиотеку LiquidCrystal_I2C можно установить с помощью менеджера билиотек.

Исходный код довольно громоздкий, но снабжен подробными комментариями. Тем не менее, стоит пояснить, что работа с измерительным узлом, АЦП и индикатором в исходном коде строится на основе определений, макросов и функций. Поэтому основные функции setup() и loop() содержат очень мало строк кода. Скетч доступен для скачивания в разделе загрузок.

После компиляции скетча в Arduino IDE загрузите его в плату, и, если все правильно собрано, прибор запустится (Рисунок 8).

Рисунок 8.	Работа миллиомметра, если к измерительным щупам ничего не подключено.

Если подключить к измерительным щупам резистор с сопротивлением миллиомного диапазона, то на индикаторе вы увидете значение сопротивления (Рисунок 9).

Рисунок 9.	К измерительным щупам миллиомметра подключен тестовый резистор.

Ниже вы можете посмотреть видео о работе миллиомметра.

Источник

Простой мегомметр

Для проверки сопротивления изоляции электродвигателя, кабеля или трансформатора применяют мегомметры на соответствующее напряжение. Иногда нужно ориентировочно оценить состояние изоляции глубинного насоса, сварочного трансформатора, электропроводки и т.д. Обычным мультиметром этого сделать нельзя, так как на его щупах очень низкое напряжение, которое не может быть использовано для проверки прочности изоляции.

Для этого нужен автономный источник постоянного высокого напряжения 1000В, а на производстве иногда 2500В. Схема такого источника приведена ниже

Устройство представляет собой генератор прямоугольных импульсов с регулируемой частотой и скважностью импульсов выполненный на микросхеме NE555. Регулировка позволяет подстроить работу повышающего трансформатора для получения на выходе устройства нужного напряжения

Повышающий трансформатор подбирается экспериментально, выполненный на замкнутом ферритовом магнитопроводе, соотношение витков примерно 1:50 — 1:100, диаметр провода не менее 0,08мм на вторичке и не менее 0,2мм на первичной обмотке. При изготовлении повышающего трансформатора нужно позаботиться о хорошей изоляции обмоток и выводов вторичной обмотки. При расположении на печатной плате деталей со стороны высокого напряжения, должны быть соблюдены достаточные расстояния между дорожками и местами пайки. В противном случае это может привести к пробою по поверхности платы. Сигналом наличия высокого напряжения служит неоновая лампочка. В качестве стрелочного прибора может быть любой микроамперметр зашунтированный шунтом и отградуированный по эталонным сопротивлениям. Я использовал индикатор уровня записи от советского магнитофона «Электроника». Питание осуществляется от двух последовательно соединённых батареек на 9В типа «Крона». Всё собирается в пластиковом корпусе и помещается в кармане.

Если генератор импульсов собран правильно, то настройка и градуировка устройства следующая:

1. Подключаем стрелочный мультиметр к выводам высокого напряжения (цифровой для этих целей не подходит из-за неустойчивости показаний к ВЧ импульсам)

2. В разрыв питания 18В подключаем миллиамперметр (желательно стрелочный)

3. Полностью шунтируем микроамперметр

4. Включаем наш мегомметр

5. Перемещая контакты подстроечных резисторов добиваемся максимального напряжение на выходе со стороны высокого напряжения и минимального тока питания. Например, 2500В на высоком напряжении и ток 30мА на низком напряжении питания 18В (для сведения: измерения электрооборудования напряжением 220В, 380В мегомметр промышленного изготовления должен вырабатывать на выходе напряжение 1000В током около 500мкА)

6. Выключаем мегомметр, отсоединяем все мультиметры, замыкаем вывода высокого напряжения

7. Включаем мегомметр

8. Регулируем шунтовое сопротивление и отмечаем на шкале микроамперметра «Ноль»

9. Выключаем мегомметр и подсоединяем эталонное сопротивление 500кОм

10. Включаем мегомметр и отмечаем на шкале микроамперметра деление 500кОм

11. То же самое проделываем с эталонным сопротивлением 1МОм, 10МОм, 100Мом начиная с пункта 9.

На этом настройка заканчивается. Последующие градуировки могут понадобиться, если напряжение питания батарей со временем понизятся.

О деталях: транзистор IRF540 может быть заменён на менее мощный, диоды D1-D2 — любые быстродействующие (примерно на 100кГц), С3 — от 200мкФ и выше, D3 – аналогичный высокочастотный высоковольтный диод, La1 – любая неоновая лампочка, Т – произвольный повышающий малогабаритный ферритовый трансформатор.

Внимание! Работа с устройством связана с высоким напряжением опасным для жизни. Поэтому соблюдения и знание правил работы с мегомметрами обязательно

После проверки состояния изоляции электрооборудования все токоведущи части должны быть разряжены путём их замыкания между собой и заземлённым проводником в течение времени 5-10 секунд. Не следует испытывать этим устройством высоковольтные конденсаторы, так как накопленная энергия в результате может быть смертельной.

Вид прибора снаружи:

Пример изготовления повышающего трансформатора:

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Приборы этого класса обладают следующими достоинства:

• простота конструкции;
• большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

• металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
• технологические сложности при производстве изделия.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.
