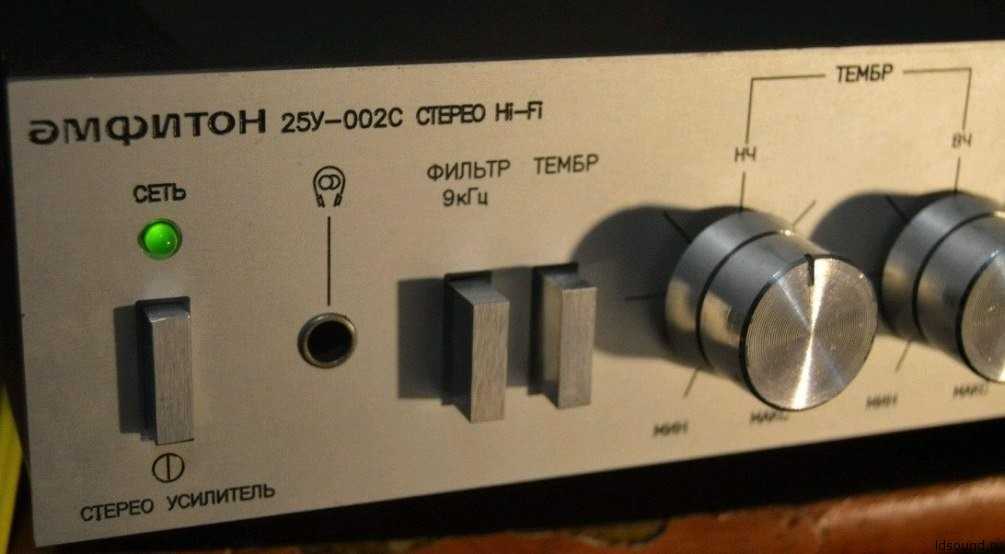

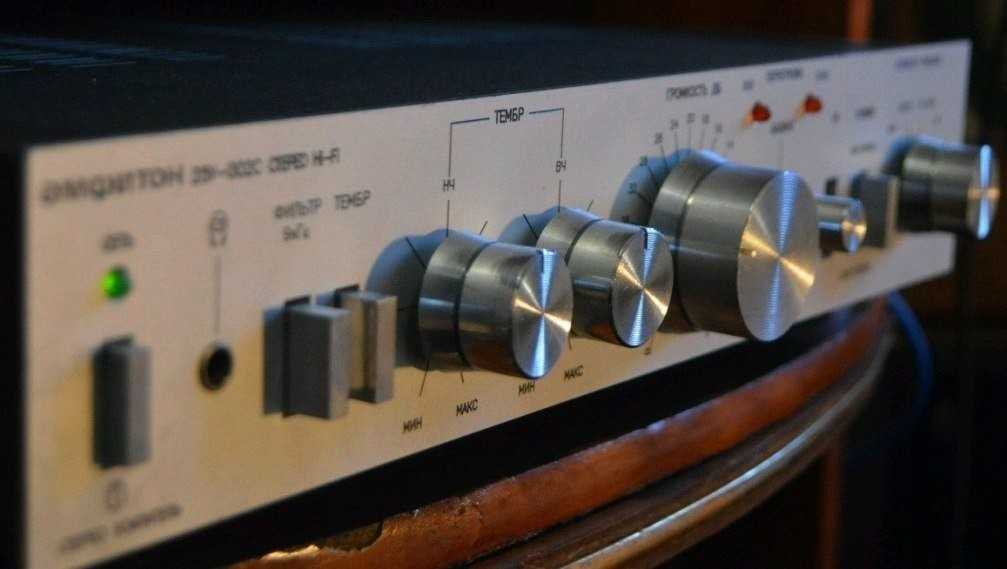

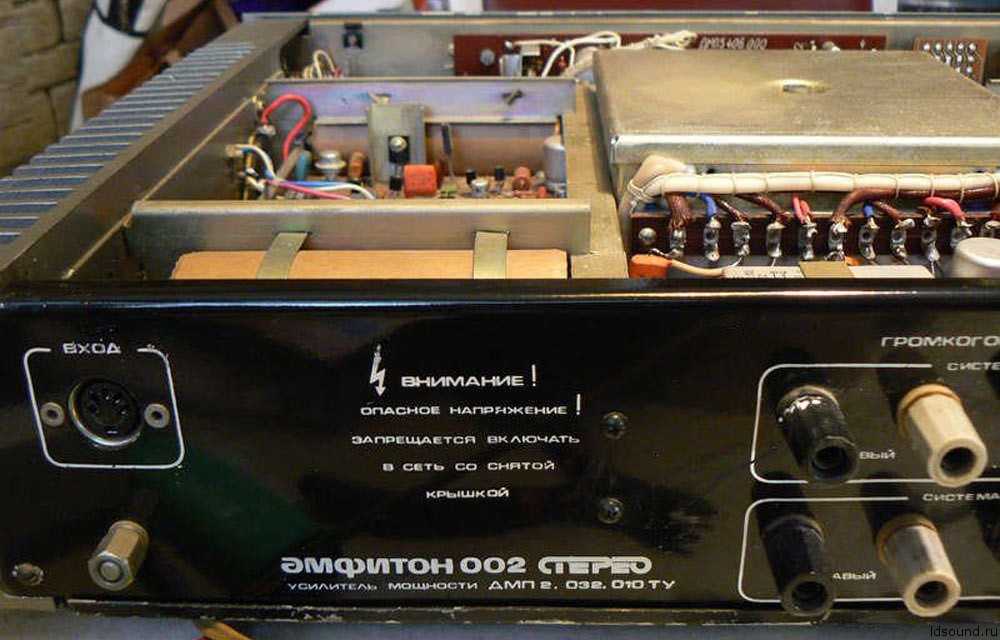

Ремонт усилителя амфитон 35у-101с

Поиск неисправности усилителя мощности

Обычно при выходе из строя какой-либо электронной техники, как правило, на печатных платах устройства можно без особого труда визуально обнаружить вышедшую из строя деталь. Например постоянные резисторы при сгорании меняют цветовую окраску, становятся или вообще черными либо с рыжими подпалинами. Транзисторы бывает тоже меняют цвет при пробое или трескается корпус, такое может произойти в следствии воздействия на него высокого тока. А чаще у транзисторов пробивает переходы и определить его неисправность можно будет только с помощью измерительного прибора. В некоторых случаях поиск неисправности в усилителе мощности бывает достаточно банальным и простым, иногда хватает такого метода поиска как просто дотронуться сухим пальцем руки до установленных на плате деталей и если элемент чрезмерно горячий, значит в нем все дело. p>

Электролитические конденсаторы вышедшие из строя можно тоже определить визуально. Они могут быть вздутыми, такое происходит когда на них попадает напряжение большее, чем они способны выдержать, также вокруг емкости может образоваться подтек электролита, это тоже следствие высокого напряжения либо короткого замыкания в цепи. Предпочтительней всего начинать поиск неисправности с какого либо одного блока или каскада, а затем постепенно продвигаться далее по всей схеме. Так всегда удобнее получается — находишь нерабочий модуль, а в нем уже и сгоревшую деталь. Именно в усилителе мощности в подавляющем большинстве в первую очередь причиной отказа в работе становятся выходные каналы, так как они больше всего потребляют электроэнергии и выделяют много тепловой энергии.

Если при включении усилителя в сеть перегорает предохранитель, то возможны проблемы с блоком питания, либо в самом трансформаторе либо в выпрямителе, например сгорел «Мост». Отсутствие напряжения на вторичной обмотки свидетельствует о выходе из строя первичной обмотки. Если установленный там предохранитель цел, а на вторичке нет напряжения — значит обрыв в первичке. Если предохранитель перегорает, при отключенной от выпрямителя нагрузки — значит короткое замыкание в обмотке. Выходной каскад следует начинать проверять с мощных транзисторов, которые установлены на радиатора. Вначале отпаивается один конец эмитерного сопротивления транзистора и мультиметром проверяются его переходы, обычно этого бывает достаточно, чтобы отыскать сгоревший полупроводниковый прибор, а если это не дало результата в поиске, то тогда придется отпаять еще и сопротивления в цепи базы, а также сам базовый вывод транзистора от схемы.

Предыдущая запись Пиковый индикатор выходной мощности
Следующая запись Схема усилителя мощности класса А 24Вт

Переделка автоусилителя для домашего использования

Доброго времени суток всем самоделкиным, как обычно у большинства автолюбителей имеется автоусилитель, чтобы в дороге не было скучно, но иногда бывают такие случаи, когда домашнего усилителя нет, а музыку дома послушать тоже хотелось, именно в этой статье я расскажу о переделке автоусилителя в домашний и о порядке его подключения.

Первым делом я расскажу что необходимо для нашей переделки.

Нам понадобится: * Паяльник, надеюсь у каждого здесь самоделкина он найдется * Болты, диаметр резьбы 4мм и длинна не больше 5мм * Олово и остальные паяльные принадлежности, как кислота и канифоль * Проволока, диаметр от 0.2 до 2мм, чем толще тем лучше * Две шайбы под 6мм болты * Провода, заимствованны с сгоревшего паяльника * Включатель * Два кулера, работающие от 12 в, найти их можно в любом радиомагазине * Фиксатор провода зажимной на два провода * Клеммник, снят мной из советской акустики * Тюльпан и штекер мини джек 3.5мм * Термоклей * Блок питания для ПК * Маленький металический уголок *Скрепка.

Следующий шаг, делаем систему подключения питания, для этого припаиваем две шайбы к залуженным двум проводкам , на другом конце провода прикручиваем зажим на болтах, купить его можно в радиомагазине или заменить на штырьки из медной проволоки.

На клеммник я прикрутил уголок и при помощи болта закрепил на передней панели для удобства.

Звук будет поступать посредством проводов через джек 3.5 мм и подключаться через тюльпан к усилителю.

Тюльпан припаиваем, как показано на фото, не допускайте замыкания, это может повредить или же вывести из строя устройство аудиовывода, будь то плеер или телефон, с другой стороны провода припаиваем штекер 3.5 мм.

Большинство усилителей имеют свойство греться из-за своего не очень высокого кпд, поэтому чтобы сберечь свой усилитель я решил установить два кулера на радиаторы.

Чтобы их закрепить понадобиться проволока, в моем случае ее я скрутил в пару раз, сделав ее крепче и толще, с помощью паяльника вплавливаем по два таких ушка из проволоки напротив болтов, которые держат радиаторы.

Те же манипуляции проделываем и со вторым кулером, после этого соединяем провода, один провод припаиваем сразу к минусу питания, а второй красный провод припаиваем через включатель, чтобы можно было выключить их, актуальность будет зависеть от окружающей среды. Включатель я приклеил на горячий клей к кулеру.

Штекер 12 вольтной линии что нам нужен для усилителя имеет два провода желтого и черного цвета, туда как раз вставляем провода питания усилка.
