Подключение и монтаж
Устройство монтируется на одноклавишном или двухклавишном выключателе таким образом, чтобы он получал питание от сети напряжением 220 вольт. Это можно сделать следующим образом:
Схема подключения акустического выключателя
- Типовая схема подключения лампочки выглядит так: питание на выключатель производится от щитка через распределительную коробку. Нейтральный провод подаётся к источнику света и параллельно подсоединяется к выключателю;
- Нужно разорвать цепь питания к клавишному выключателю и в разрыв установить акустический прибор. Контроллер устанавливается в корпус светильника;
- Чаще выключатель снабжён двумя парами проводов белого и чёрного цвета. Электропитание подаётся по белым, нагрузки подключаются чёрными. Соединение лучше произвести клеммами или просто обмоткой. Пайка в таких схемах не применяется.
Свет в одной комнате
Когда свет в одной цепи тускнеет, но все остальное в доме работает нормально, это обычно является признаком перегрузки в этой цепи. Наиболее распространенным сценарием является то, что большой прибор, такой как холодильник, разделяет цепь с огнями. Каждый раз, когда прибор включается, он потребляет больше энергии, чем во время работы, и результирующее падение мощности приглушает свет.
Перегруженная цепь не опасна, но становится проблематичной, когда потребление тока превышает номинальное значение автоматического выключателя, и автоматический выключатель отключается. Если это происходит неоднократно, вам нужно что-то сделать.
Наиболее эффективным решением является добавление новой схемы для устройства, которая, если это холодильник, в любом случае должна быть включена в выделенную цепь. Если вы живете в старом доме, панель может быть слишком маленькой для новой цепи. Обновление панели является дорогостоящим предложением, поэтому альтернативой является перемещение устройства, чтобы вы могли подключить его к менее используемой цепи.
Технические характеристики устройства, работающего по хлопку
Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской . Он обладает следующими техническими характеристиками:
- мощностью нагрузки — до 300 ватт;
- силой звука — 30–150 децибел;
- напряжением сети — 220 вольт.
Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку
В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до +40 оС. Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.
Составляющие компоненты звукового выключателя
Смонтировать акустический выключатель можно и самостоятельно. Приведём пример с использованием в микрофонном усилителе транзисторов КТ315 отечественного производства. В финишном каскаде применяется транзисторный ключ большой мощности на биполярном транзисторе КТ818. Если предполагается управление лампами с питанием выше 12 вольт, то в цепи необходимо реле. Если предполагаемые нагрузки меньше данного значения, то реле можно вычеркнуть. Медные провода соединяются при помощи клемм Wago 222, имеющих свои плюсы и минусы.
Медные провода можно соединить при помощи клемм Wago
Плюсы клеммников Wago:
- быстрота, аккуратность и лёгкость соединения проводов;
- электробезопасность;
- отсутствие необходимости использовать специальный инструмент электрика;
- надёжность;
- эстетичность и красота.
Минусы клеммников Wago:
- высокая цена;
- не слишком удобное расположение гнёзда.
Где применяется?
Выключатель по хлопку работает с разными лампами – люминесцентными, накаливания, энергосберегающими, галогенными, светодиодными.
Для его нормального функционирования уровень напряжения в сети должен быть 220 В, мощность осветительной нагрузки не должна превышать 300 Вт, допустимая температура – от -20 до +40 градусов.
Хлопковый выключатель имеет размеры, не превышающие обычную спичечную коробку, поэтому его легко можно разместить в основании любого осветительного прибора.
Выключатель света по хлопку рекомендовано устанавливать в помещениях с относительно низким уровнем шума. Например, в жилых и кладовых комнатах, подвальных и подсобных постройках. Если это будут какие-то офисные помещения, мастерские или производственные площадки, где постоянно присутствуют посторонние резкие и громкие шумы, возможно ложное срабатывание устройства.
Лучше всего устанавливать хлопковый выключатель в спальне. Если в комнате имеется только люстра с лампами, и нет прикроватного светильника, то полистав перед сном журнал, не нужно будет вставать, чтобы выключить свет, достаточно просто сделать ладошками хлопок, и он погаснет.
А если у кого-то выключатели ещё расположены, как в старые советские времена, на высоте 1,7 м, то устройство, реагирующее на хлопок, станет незаменимым помощником для детей и людей с ограниченными физическими возможностями.
Есть ещё такой аппарат, как акустический выключатель света. Назначение и принцип действия такие же, как у хлопкового, только он реагирует не просто на хлопки, а на любой шум или даже шорох. Подобные устройства чаще всего применяют для освещения подъездов многоэтажных домов. Пока человек идёт по лестнице или площадке, звенит ключами, открывая дверь, свет горит. Как только люди зашли в свои квартиры, освещение исчезает. Практично и экономично в плане расхода электроэнергии.
В общем, суть вам понятна, основное назначение подобных устройств – включить и отключить освещение дистанционно (на расстоянии). Один раз хлопнули в ладоши (или зашумели) – лампочки загорелись, второй хлопок (или полная тишина) соответственно отключает светильник. С этим всё просто, а вот с конструктивным устройством и схемой уже сложнее.
В данном видео демонстрируется работа акустического выключателя:
Акустический выключатель своими руками
Акустический выключатель довольно занимательное и интересное устройство, которое очень полезно собрать начинающему электронщику или радиолюбителю для совершенствования своих навыков. Рассмотрим, как сделать акустический выключатель своими руками из доступных радиоэлементов.
Принцип работы такого устройства заключается в том, что звуковой сигнал, как правило, хлопок в ладоши, воспринимается микрофоном, после чего с помощью различных схемных решений происходит подключение или отключение нагрузки. Чаще всего нагрузкой служит лампа накаливания или светодиодная лампа.
Как работает акустический выключатель
Алгоритм работы простейшего акустического выключателя выглядит так: когда раздается хлопок – лампа включается, при следующем хлопке – она гаснет и так повторяется все время. При этом в любом состоянии лампочка может находиться бесконечно долго. Мы же соберем более продвинутое устройство.
Первый алгоритм работы нашего акустического выключателя функционирует таким образом: один хлопок – зажигается одна лампа, второй – вторая, третий – третья, четвертый – все лампы гаснут. Далее все повторится снова.
Второй алгоритм – все происходит в обратной последовательности: первый хлопок – включаются три лампы, второй – одна гаснет и остаются светиться две лампы, третий – остается светиться одна лампа, четвертый – все лампочки выключаются. Такой вариант хорошо подходит для «ночника», поскольку с каждым хлопком свет становит тусклее, а затем гаснет.
Схема акустического выключателя
Существует огромное множество схем акустических выключателей (АВ): на транзисторах, логических микросхемах, триггерах и т.п., но мы будем собирать наш аппарат на микроконтроллере. Применяя микроконтроллер можно довольно просто реализовать алгоритмы различной сложности с минимальной переделкой схемы либо вовсе без переделок.
Первый и неотъемлемый элемент любого акустического выключателя – это микрофон. Микрофон преобразует сигнал звуковой частоты в переменное напряжение. Нам подойдет самый простой электретный микрофон.
Одним выводом микрофон подключается к минусу, а вторым через подстроечный резистор R1, сопротивлением 510 кОм, – к плюсу. С помощью R1 регулируется чувствительность микрофона. Далее переменный сигнал с выхода микрофона через разделительный конденсатор C1, емкостью 1 мкФ, подается на усилитель, выполненный на одном транзисторе BC547. Эмиттер транзистора соединен с минусом, а коллектор посредством резистора R2, сопротивлением 1 кОм, — с плюсом. Настройка усилителя осуществляется с помощью подстроечного резистора R3, сопротивлением 1 МОм.
Далее усиленный сигнал подается на вход микроконтроллера ATmega8. В зависимости от количества поступивших импульсов, что соответствует количеству хлопков, микроконтроллер выдает высокий или низкий потенциал на соответствующие выводы. В данной схеме у нас применяются три вывода микроконтроллера МК, которые работают на выход. Они питают три аналогичные цепи. Рассмотрим работу одной цепи.
Когда на выводе МК высокий потенциал (+5 В) транзистор VT2 серии 2N2222, соединенный с МК резистором R4 (1 кОм), открывается и получает питание катушка реле К1. При срабатывании реле К1 замыкаются его контакты в цепи питания лампы и таким образом она засвечивается.
Катушку реле К1 следует шунтировать обратным диодом VD1 для защиты от перенапряжения, поскольку катушка обладает некоторой индуктивностью, и при разрыве цепи может возникнуть бросок напряжения, хотя и не значительный в данном случае, но лучше перестраховаться. Подойдет практический любой диод с током не менее 100 мА, можно применить 1N4148.
Реле можно применять любое, но следует ориентироваться на такие параметры: напряжение питания 5 В, напряжение замыкающих контактов – переменное, 230 В. Ток контактов определяется нагрузкой цепи, которую будут замыкать-размыкать контакты. Я применял реле следующего типа: HW32-005VDC-A. Если найдете реле с током питания катушки не более 20 мА, то можно обойтись без транзисторного ключа.
Питание схемы акустического выключателя осуществляется от стабилизированного источника питания, напряжением 5 В. Можно взять любой готовый блок питания либо собрать его самому, как рассказано в этой статье.

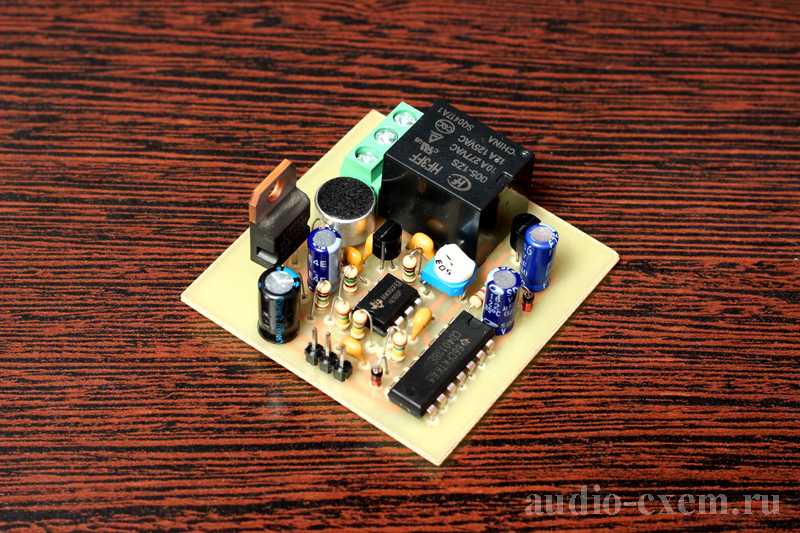

Акустический выключатель
О пользе акустического выключателя можно говорить долго. Он может найти широкое применение в хозяйстве или, например, в вашей мастерской, управляя освещением с помощью звука. Схема, представленная в этой статье, мне очень нравится своей чувствительностью и отлаженной работой.
Акустический выключатель питается напряжением постоянного тока в диапазоне 7?30В. Мощность коммутируемой нагрузки будет зависеть от номинального тока контактной группы реле. При использовании реле с маркировкой, указанной на схеме, мощность коммутируемой выключателем нагрузки может составить до 2000Вт. Потребляемый ток самого устройства невысокий, менее 65мА.

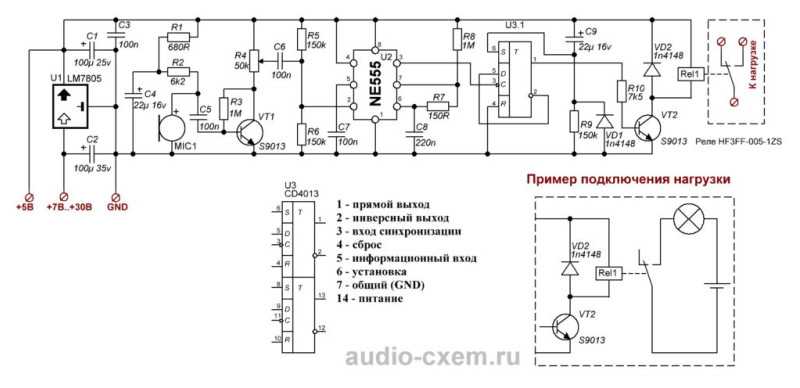

Схема акустического выключателя
Компоненты схемы
Все номиналы компонентов изображены на схеме. Мощность используемых резисторов 0,25Вт. Стабилизатор U1 напряжением 5В в корпусе типа TO-220. Его маркировка может быть разной LM7805, L7805, КР142ЕН5А и так далее. Напряжение электролитического конденсатора C2 должно быть не менее 35В, остальные конденсаторы могут быть напряжением 16В. Для данного акустического выключателя микрофон необходимо применить электретного типа. Реле имеет обмотку рассчитанную на напряжение 5В.
Если на микрофоне отсутствует маркировка плюса, то его можно определить с помощью мультиметра, в режиме проверки сопротивления. Минусовой контакт соединен с корпусом микрофона.
Если имеется стабилизированный источник +5В, тогда стабилизатор U1 и конденсатор C2 можно не устанавливать. Для этого на печатной плате акустического выключателя, приложенной к статье, есть контакт «+5В», на него подается стабилизированное питающее напряжение +5В.
Схема включает в себя усилитель низкой частоты на основе транзистора VT1, таймер U2 на микросхеме NE555, который формирует импульс для управления триггером U3 на базе сдвоенного D-триггера CD4013. Триггер может хранить определенное состояние на выходе (высокий или низкий уровень) неопределенно долгое время. Обмоткой реле управляет транзистор VT2.
Сразу после подачи питания на акустический выключатель, на прямом выходе (вывод 1) CD4013 присутствует высокий уровень (так заложено схемой) и транзистор VT2 открыт, по обмотке реле протекает ток, нормально замкнутые контакты разомкнуты.
Сигнал с микрофона поступает на усилитель VT1, далее через конденсатор C6 поступает на вход таймера U2 (2 вывод), причем сигнал будет уже смещен на +2,5 Вольта делителем напряжения R5R6.
Как только амплитуда сигнала достигнет значения, при котором напряжение на входе таймера станет ниже 1/3 напряжения питания, то на выходе таймера будет сформирован один прямоугольный импульс, который поступит на вход синхронизации C D-триггера и состояние прямого выхода поменяется с единицы на ноль, так как на информационном входе D присутствует низкий уровень, который поступает с инверсного выхода (вывод 2). После чего транзистор VT2 закроется, и коллекторный ток перестанет протекать, реле отключится, перебросив контакты.
Пояснение. Высокий уровень на входе синхронизации C микросхемы U3 дает разрешение на перевод триггера в то состояние, которое ожидается на информационном входе D или на инверсном выходе (они соединены между собой). Если на них низкий уровень (ноль), то при подаче прямоугольного импульса на синхронизацию C, на прямом выходе появится ноль, а на инверсном соответственно единица. Но пока на синхронизации установлен низкий уровень, триггер не поменяет свое состояние даже при смене уровня на информационном входе D.
При повторном импульсе таймера прямой выход триггера переведется снова в единицу, так как на инверсном выходе и соответственно на информационном входе ожидает единица, и транзистор VT2 откроется вновь, пропустив ток по обмотке реле. Так все по кругу и происходит.
Поворотом ротора подстроечного резистора R4 можно настроить необходимую чувствительность акустического выключателя.

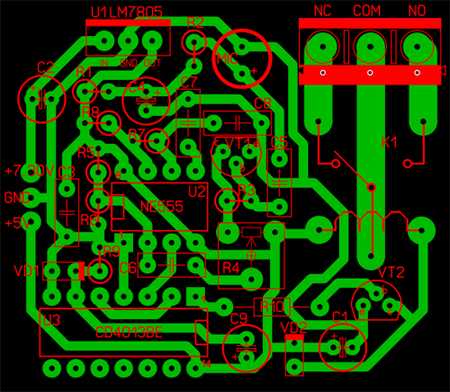

Печатная плата акустического выключателя
При коммутации большой нагрузки (более 500Вт) дорожки печатной платы, идущие от контактной группы реле необходимо выполнять как можно шире и обязательно залудить припоем. Это необходимо сделать для того, чтобы увеличить площадь поперечного сечения проводников и как следствие уменьшить нагрев печатной платы акустического выключателя.
Печатная плата акустического выключателя СКАЧАТЬ
Акустическое реле (схема, монтажная плата)
Самый лучший акустический выключатель.
Многим из вас приходилось подолгу нащупывать в темноте выключатель настольной лампы, натыкаясь на разные предметы. Этот процесс обычно сопровождается грохотом и нецензурными выражениями. Но теперь этому пришёл конец! Предлагаемый акустический выключатель выгодно отличается от всех подобных: не требует внешнего источника питания, собирается из распространённых деталей (в частности в нём нет реле), имеет неплохую чувствительность и защиту от сетевых помех, а главное – простоту конструкции и настройки. Хлопок в ладоши – устройство включит свет, ещё хлопок – выключит. Время нахождения в каждом из состояний неограниченно.
Принцип действия
Звуковой сигнал от электретного микрофона поступает на двойной усилительный каскад на транзисторах VT1 и VT2. Применение транзисторов разной проводимости позволило избежать паразитных связей. Конденсатор С3 защищает схему от сетевых помех. Резистор R5 шунтирует вывод 11 микросхемы и одновременно является нагрузкой транзистора VT2. Сигнал на выходе усилителя имеет синусоидальную форму, но для управления триггером сигнал должен быть импульсным. Преобразование сигнала осуществляется одновибратором, выполненным на блоке DD1.1 микросхемы К561ТМ2. Длительность импульса при указанных номиналах R6 C4 составляет 0,5с.
Сердцем устройства является триггер, выполненный на элементе DD1.2 той же микросхемы. Триггер – устройство, имеющее два устойчивых состояния и переключаемое из одного состояния равновесия в другое при каждом воздействии внешнего управляющего сигнала. Когда на выходе триггера (вывод 1 микросхемы) присутствует низкий уровень напряжения, транзистор VT3 закрыт и нагрузка обесточена. При высоком логическом уровне на выходе DD1 транзистор VT3 и тиристор (соответственно) находятся в открытом состоянии и на нагрузку (EL1) поступает напряжение питания. Использование устройства возможно только с лампой накаливания, т.к. на нагрузку подаётся выпрямленное четверкой диодов напряжение, включенных по мостовой схеме. Источник питания выполнен по бестрансформаторной схеме. Переменное напряжение выпрямляется диодным мостом VD2-VD4, проходит через ограничительный резистор R9 и фильтруется стабилитроном VD1 и конденсатором C5. При слишком высоком сопротивлении R9 тока может не хватить для отпирания тиристора, при слишком низком – сгореть стабилитрон. Оптимальное значение R9 составляет 28 кОм. Чувствительность устройства на хлопок составляет 4-6 метров. Детали
Лампа накаливания ELI рассчитана на напряжение 220-235 В и мощность 7-60 Вт. Электретный микрофон любой. Все постоянные резисторы типа МЛТ, мощность резистора R9 2Вт. Все конденсаторы на напряжение не менее 16В. Стабилитрон VD1 заменяют КС 175А, Д808, Д814А или на аналогичный с напряжением стабилизации 9-12 В. Выпрямительные диоды VD2-VD4 заменяют диодами КД226В, КД258Б, Д112-16 и аналогичные, учитывая, что их обратное напряжение не должно быть менее 300 В. Вместо дискретных диодов можно применить готовый выпрямительный мост типа КЦ402А, КЦ405А, КЦ407А. Вместо транзистора VT3 можно применить КТ940А-КТ940Г, КТ630А-КТ630В и даже КТ315Б. Транзистор VT1 структуры n-p-n,VT2 структуры p-n-p. Тиристор VS1 должен быть с минимальным током управляющего электрода. Кроме указанного на схеме, это может быть Т112-16-х или другой, с худшими характеристиками, например, типа КУ201 К-КУ201М, КУ202К-КУ202Н.Монтаж Устройство собирают на монтажной плате и закрепляют в корпусе из диэлектрического материала. Соблюдайте цоколёвку микросхемы!
При монтаже элементов стремятся к тому, чтобы их выводы имели минимальную длину (для уменьшения влияния помех). Силовую часть монтируют так, чтобы корпуса тиристора и выпрямительных диодов (в случае применения дискретных диодов) не имели контакта с другими элементами (не санкционированного по электрической схеме). Не размещайте резистор R9 вблизи других компонентов во избежание их перегрева. Не устанавливайте выключатель на столе, т.к. тряска во время работы может привести к ложному срабатыванию. НалаживаниеАхтунг! Не касайтесь силовой части включенного в сеть устройства! Не забывайте о предохранителе! В налаживании устройство не нуждается и при исправных элементах начинает работать сразу после включения. Чувствительность узла можно подкорректировать изменением помехозащитного конденсатора С3, его ёмкость лежит в пределах 0,1-1мкФ. Чем выше ёмкость С3, тем ниже чувствительность.

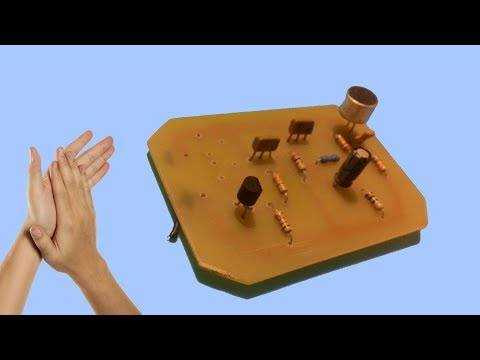

хлопковый выключатель своими руками .

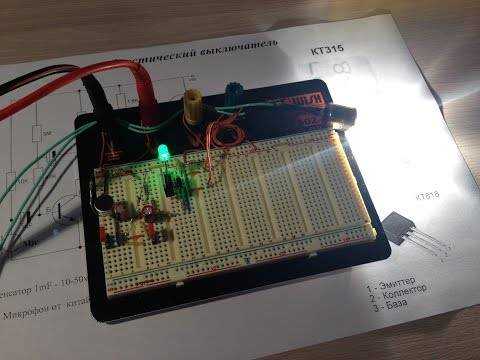

| КРУТОЙ АКУСТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ света своими руками |
|
|
|
||||||||||
Нажми для просмотра
| Как управлять СВЕТОМ. Простой ХЛОПКОВЫЙ ВЫКЛЮЧАТЕЛЬ |
|
|
|
||||||||||
Нажми для просмотра
| «Хлопковый выключатель» |
|
|
|
||||||||||
Нажми для просмотра
| КАК СДЕЛАТЬ ПРОСТОЙ ВЫКЛЮЧАТЕЛЬ ПО ХЛОПКУ |
|
|
|
||||||||||
Нажми для просмотра
| Акустический Хлопковый выключатель. ВЫКЛЮЧАТЕЛЬ ПО ХЛОПКУ своими руками! |
|
|
|
||||||||||
Нажми для просмотра

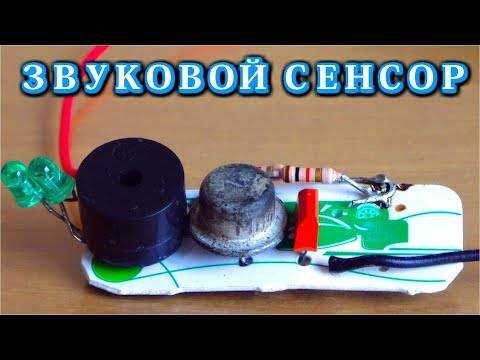

| ЗВУКОВОЙ СЕНСОР — Выключатель из Микродинамика |
|
|
|
||||||||||
Нажми для просмотра
| Акустический выключатель |
|
|
|
||||||||||
Нажми для просмотра

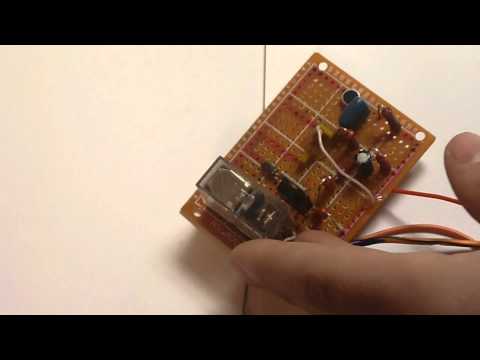

| Акустическое реле на 3-ох транзисторах!!! Своими руками. |
|
|
|
||||||||||
Нажми для просмотра
| «Хлопковый выключатель» |
|
|
|
||||||||||
Нажми для просмотра
| Акустический выключатель «SONIC PRO» (один или два хлопка) — подключение к лампе, люстре и т.п. |
|
|
|
||||||||||
Нажми для просмотра
| Акустический выключатель спустя 2 года |
|
|
|
||||||||||
Нажми для просмотра
| Простейший Акустический выключатель — «Хлопковый выключатель» — How To Make A Clap Switch |
|
|
|
||||||||||
Нажми для просмотра
| DIY KIT. Сделай сам. Простой акустический выключатель света. |
|
|
|
||||||||||
Нажми для просмотра
| Акустический выключатель |
|
|
|
||||||||||
Нажми для просмотра
| Урок 13. Хлопковой выключатель из Ардуино |
|
|
|
||||||||||
Нажми для просмотра
| Хлопковый выключатель или включение света по хлопку. Принцип работы, схема подключения |
|
|
|
||||||||||
Нажми для просмотра
| Акустический выключатель света на микроконтроллере PIC12F629. |
|
|
|
||||||||||
Нажми для просмотра
| Сделай своими руками — Акустический выключатель |
|
|
|
||||||||||
Нажми для просмотра
| Самый простой акустический выключатель» rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Акустический (Хлопковый) выключатель своими руками.» rel=»spf-prefetch |
Схема подключения и пошаговая инструкция по установке
Прибор устанавливается на одноклавишном или двухклавишном выключателе. Ставится в разрыв цепи между переключателем и светильником. К белым проводам подключается сеть, к черным – нагрузка.
Если в доме ставится светоакустический выключатель (САВ) по схеме с двумя люминесцентными лампами, порядок действий следующий:
- подключить провода белого цвета к электросети, черного – к нагрузке ламп;
- соединить белые провода с фазой и нулем с помощью клемм;
- подсоединить черные провода к лампам светильника, которые подключены параллельно друг другу;
- отключить классический одноклавишный выключатель;
- поставить подходящую силу звука;
- настроить датчик звука.
Как установить хлопковый выключатель света своими руками на 220 вольт? Технические характеристики и советы по выбору
Современные акустические выключатели дистанционно управляют светом и электроприборами в доме. Они размыкают электрическую цепь от резкого и громкого звука, выполняют голосовые команды пользователей.
Акустические выключатели включают свет, оперативно управляют работой электроприборов на расстоянии с помощью звуковых команд. Электроустановочные изделия используются самостоятельно или в качестве элемента системы «умный» дом.
- Выключение света по хлопку: польза и преимущества
- В корпусе на транзисторах
- Без корпуса
- Выключатели и светильники «вилка-розетка»
- Применение : актуальность
- Акустические выключатели в жилых помещениях
- Освещение межэтажного пространства
- Как действует акустический выключатель
- Технические характеристики
- Составляющие детали
- Отличия между хлопковым и звуковым (голосовым) выключателем
- Схема подключения и установка своими руками
- Пошаговая инструкция
- Как работают диммерные акустические выключатели
- Популярные производители
- Советы
- Полезное видео
Плюсы и минусы
Звуковой или хлопковый выключатели сами по себе являются довольно уникальными аппаратами. Их главное преимущество перед стандартными моделями заключается в том, что человеку не нужно каждый раз прикладывать усилия, чтобы отключить или выключить свет. Кроме того, сделать это можно, находясь в любой части комнаты.
Все плюсы у подобных выключателей становятся интуитивно понятны из одного только названия. Голосовые и хлопковые модели на протяжении своего существования являются неотъемлемой частью любого умного дома, и приятным дополнением к обычной квартире.
Их основной минус для радиолюбителей будет в трудновоспроизводимой схеме. Все-таки, конструкция таких аппаратов куда сложнее, а значит и сделать их своими руками далеко не так просто. Если же найти и использовать простенькие схемы, то этот недостаток плавно отходит на второй план.
Кроме того, хлопковый выключатель, также как и звуковой, имеет ряд небольших недостатков, которые будут заметны абсолютно всем:
Они могут реагировать на похожие звуки, особенно этим грешит голосовой вариант. Естественно, если произнести кодовую фразу в контексте, к примеру, обычного разговора, то свет в помещении среагирует на это.
Мелкие недоработки могут стать причиной «заторможенности» реакции у данных аппаратов. Такое часто встречается, когда акустический выключатель, у которого конструкция несколько сложнее, был изготовлен своими руками
Так что, на этот фактор следует обратить особое внимание, прежде чем начать воспроизводить какие-либо схемы.
Если сигнал — хлопок или команда, будут недостаточно громкими, то аппарат, скорее всего, не среагирует. Низкая чувствительность у подобных выключателей нужна для того, чтобы человек реже сталкивался с первой проблемой этого списка.. В принципе, бороться с этими минусами можно, но полностью устранить их вряд ли сможет даже профессионал — поскольку, если, к примеру, повысить чувствительность, акустический выключатель начнет реагировать на «ложные» команды куда чаще
В принципе, бороться с этими минусами можно, но полностью устранить их вряд ли сможет даже профессионал — поскольку, если, к примеру, повысить чувствительность, акустический выключатель начнет реагировать на «ложные» команды куда чаще.
Применение акустических (хлопковых) выключателей
Такие устройства набирают популярность ввиду удобства применения и практической полезности
Достаточно обратить внимание на замызганные пятна вокруг традиционного выключателя, появляющиеся на стене уже скоро после ремонта. Бесконтактный прибор избавляет от этого неприятного эффекта
Полезен он и для младшего поколения, если приборы управления освещением установлены на традиционном для России месте, а не внизу, как это принято в Европе. Просто хлопком в ладоши ребёнок легко включит и выключит свет в комнате.
Таким же образом акустический выключатель будет полезен для инвалидов — колясочников и лежачих больных. Кроме того, он может стать для них сигнальной системой, чтобы при необходимости просить о помощи. Небольшая переделка схемы позволит подавать не только световой, но и звуковой сигнал.
Популярное наименование устройства «хлопковый», скорее всего, является случайным, ведь прибор может срабатывать и на другие резкие звуки, включая свист, стук и прочие сигналы.
Можно полагать, что приборы такого класса станут непременными принадлежностями системы управления жилищем под названием «умный дом».
Диммерный акустический выключатель
Оптико-акустический выключатель для скрытой проводки
Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.
Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:
- сигнал в виде звука попадает на микрофон;
- звук переводится в импульс;
- импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
- достигается заряд большой величины, после чего переключается компаратор;
- ноль на выходе меняется на импульс;
- активируется транзитный генератор, который направляет импульсы;
- открывается симистор, через который проходит питание на светильник;
- конденсатор теряет уровень напряжения;
- на симистор подается сигнал с возрастающим фазовым замедлением;
- плавно включается свет.
Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.
Преимущества:
- благодаря плавному включению увеличивается срок службы лампы;
- возможность создания освещения нужной яркости в определенном месте;
- возможность управления светом с помощью интеллектуальных систем.
К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.
Ремонт сенсорного выключателя
Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:
- Износа группы контактов.
- Разрушения корпуса.
- Разрушения клеммы и места фиксации проводов.
- Расплавления всего прибора.
Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.
На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений
Процедура состоит из таких шагов:
- Снять верхнюю панель.
- Демонтировать декоративную накладку, если она есть.
- Проверить с помощью индикатора, есть ли на приборе напряжение.
- Ослабить фиксаторы внутреннего крепления.
- Отсоединить провода от корпуса выключателя.
- Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.
Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.
Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.
С микроконтроллером
Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».
Отличие от стандартного звукового выключателя:
- уменьшенное время срабатывания до 100 микросекунд;
- возможности перепрограммирования, установки индивидуальных параметров;
- увеличенный радиус действия;
- возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
- плавное изменение яркости освещения;
- меньшее количество составных частей;
- защита от замыкания.
Компоненты устройства
Можно предложить несколько схем устройства прибора.
Комплектация по варианту 1
Это самая несложная схема. Она отличается применением микрофона при кратном усилении звукового сигнала. Для неё потребуется несколько транзисторов KT 315 и один мощный KT 818. С микрофона сигнал передаётся на KT 315, многократно усиливается и проходит в KT 818, контролирующий реле замыкания и размыкания контактов нагрузки, будь то лампочка или любой другой потребитель. Чувствительность устройства позволяет его срабатывание на включение/выключение на расстояние 4–5 метров, что вполне применимо для использования в бытового применения.
Оптимальным является выбор электретного микрофона, один из выводов которого соединяется с корпусом. Потребление электроэнергии невелико, напряжение составляет 4–16 вольт.
Устройство по варианту 2
Схема прибора в этом случае посложнее, но она и надёжнее предыдущей. Для её реализации понадобятся:
- резистор;
- конденсатор;
- стабилитрон;
- управляемые тиристоры.
Транзисторный триггер нужно подключить на делитель напряжения и резистор. Триггер получает питание через диод и резистор. Конденсатор и стабилитрон предназначены для выравнивания напряжения.
Устойчивая работа триггера возможна при включении одного из двух управляемых тиристоров. Реагируя на звук от микрофона, делитель напряжения переводит их в другое состояние.
Нагрузка на выключатель не превышает 100 ватт. При необходимости увеличения этой характеристики нужно применить диоды более высокой мощности. Транзисторы устанавливаются с использованием радиаторов.
