Подготовка к модернизации электрона 104

Прежде всего, следует решить, по какому варианту ее производить, и хорошо продумать порядок выполнения (например, если имеются только “родные” акустические системы, то ввиду их явно недостаточной мощности нет смысла заниматься модернизацией по III или IV вариантам). Затем следует аккуратно выпаять ставшие ненужными детали. На их демонтаж часто требуется больше времени, чем на всю остальную работу по переделке усилителя.

Понадобится аккуратно удалить с плат обоих усилителей мощности транзисторы VT6…VT16, диоды VD9…VD11, резисторы R22.. R40, конденсаторы С9…С15. Нумерация указанных деталей соответствует заводской схеме.

Два мощных транзистора КТ803А. установленных на правом радиаторе (если смотреть со стороны задней стенки усилителя), следует также снять. На их месте с внутренней стороны радиатора устанавливается микросхема нового усилителя мощности.

Вышеперечисленные детали удаляются во всех 4-х вариантах модернизации. Два остальных транзистора (на другом радиаторе) в случае их исправности нужно оставить (они используются в стабилизаторе напряжения).

Из четырех радиаторов под транзисторы КТ801 следует удалить три. На оставшийся радиатор (при модернизации пo I, II и III вариантам), после снятия с него транзистора, с помощью винта МЗ устанавливается микросхема стабилизатора (КР142ЕН8В).

Контактирующие поверхности микросхемы и радиатора перед монтажом в обязательном порядке следует смазать тонким слоем термопасты КПТ-8 или аналогичной. По мере возможности, перед переделкой следует проверить исправность электролитических конденсаторов и потенциометров. Они являются самыми ненадежными деталями в усилителе. Сетевой предохранитель необходимо взять на 2…2,5 А.

Схема УНЧ

Первый каскад усилителя собран на операционном усилителе А1. Для того чтобы скорость нарастания сигнала на входе усилителя не превысила допустимого значения, применен фильтр нижних частот R1C1R2 с частотой среза около 20 кГц. Усиливаемый сигнал подается на инвертирующий вход операционного усилителя, сигнал ООС (с выхода усилителя) — на его неинвертирующий вход.

Конденсатор С2 корректирует фазовую характеристику усилителя в области высоких частот. Частота среза каскада (с учетом коррекции через конденсатор С3) — около 30 кГц.

Второй каскад выполнен на транзисторах V4—V7 по схеме двухтактного каскодного усилителя. Частота среза этого каскада 4,7 МГц. Помимо инвертирования сигнала, он выполняет функции генератора стабильных токов смещения для транзисторов предоконечного каскада на транзисторах разной структуры V8 и V9.

Включенные в их эмиттерные цепи резисторы R12, R13 создают местные ООС по току, что вместе со стабильными токами смещения и определяет высокую термостабильность усилителя в целом. Ток покоя транзисторов, V8, V9 равен 30 мА (при температуре 60 °С он возрастает до 50 мА). Частота среза этой ступени усилителя 130 кГц.

Транзисторы оконечного каскада V10, V11 включены по схеме эмиттерного повторителя и работают без начального смещения, т. е. при токе покоя, равном нулю. Для снижения неизбежных в этом случае искажений типа «ступенька» введен резистор R14. Благодаря этому при малых уровнях сигнала, когда транзисторы V10, V11 закрыты, на нагрузку работает предоконечный каскад.

Частота среза каскада на транзисторах V10, V11 — около 140 кГц.

Пример расчёта

Для грамотного изготовления ПЗУ нужно произвести его расчёт. За основу берётся трансформаторный тип устройства. Ток АКБ в режиме запуска составляет Iст = 3 * Сб (Сб — ёмкость АКБ в А*ч). Рабочее U на «банке» составляет 1,74 — 1,77 В, следовательно, для 6 банок: Uб = 6 * 1,76 = 10,56 В. Для расчёта мощности, потребляемой стартером, например, для 6СТ-60 с ёмкостью в 60 А: Рс = Uб * I = Uб * 3 * С = 10,56 * 3 * 60 = 1 900,8 Вт. Если собрать устройство по этим параметрам, то получится следующее:

Работа осуществляется вместе со штатной АКБ.
Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.

Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.

Рисунок 2 — Схематическое изображение ПЗУ.

Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.

Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:

карбюраторные: 35 — 55 оборотов в минуту;
дизельные: 75 — 135 об/мин.

Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:

T = 30/Sтр.
Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.

После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке

Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора

Выключатель следует выбирать со встроенной теплозащитой, использовать только диоды, рассчитанные на ток 25 — 50 А. Все соединения и провода укладываются аккуратно. Провода следует использовать минимальной длины и многожильные медные с сечением свыше 100 кв. мм. Длина провода имеет значение, так как на нём могут быть потери U около 2 — 3 В при запуске стартера. Соединитель со стартером сделать быстросъёмным. Кроме того, чтобы не перепутать полярность, нужно наметить провода («+» — красная изоляционная лента, а «-» — синяя).

ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.

Усилитель 200 Вт — простой и надежный аппарат

Желающим повторить эту схему, есть широкое поле для ее усовершенствования, например: вместо УД7 можно поставить более быстрый ОУ. Можно поднять мощность на выходе, увеличив при этом количество транзисторов в выходном тракте и подняв напряжение питания до 70v. Этот вариант может гарантировать мощность на выходе до 450 Вт. Так, что с этой схемой можно смело экспериментировать.

Мощные транзисторы в оконечном тракте необходимо монтировать на радиаторе. Теплоотвод по площади своего сечения, должен быть достаточно большим. То есть, чтобы мог эффективно рассеивать тепло выделяемое транзисторами в выходном тракте с некоторым запасом. Выходные транзисторы крепить к радиатору обязательно нужно через изолирующие прокладки с использованием теплопроводной пасты, например: КПТ-8.

В приложении ниже, находятся печатная плата на восьми транзисторах и принципиальная схема:

Оконечный усилитель на 200 Вт

Резисторы: R1 R11 =1к R2 = 36 кОм R3 = 240 Ом R4 R5 = 330 Ом R6 R7 = 20 кОм R8R9 = 3.3кОм.5w R10 = 27 Ом 2w R12 R13 R14 R15 = 0.22 Ом 5w R16 = 10 кОм

Конденсаторы: С1 = О.ЗЗ мкФ С2=180 пФ СЗ С4= 10 мкФ 25v С5 С6 = 0.1 мкФ С7 = 0.1 мкФ С8 = 0.22 мкФ С9-С10 = 56 пФ

Транзисторы: VD1 VD2 = KC515A VT1 = КТ815Г VT2 = КТ814Г VT3VT5VT…= 2SA1943 VT4 VT6 VT…= 2CA5200

Вместо выходных транзисторов указанных в схеме, можно поставить комплементарные транзисторы советского производства КТ8101А и КТ8102А. Использовать их можно в любом количестве.

Источник

Транзисторы КТ808А, КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ, 2Т808А.

Т ранзисторы КТ808, 2Т808А — кремниевые, мощные, низкочастотные, структуры — n-p-n. Корпус металлостеклянный с жесткими выводами. Предназначались для работы в ключевых схемах, генераторах строчной развертки, электронных регуляторах напряжения. Маркировка буквенно — цифровая. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ корпус — T03.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ): У транзисторов КТ808А, 2Т808 — 50 Вт с радиатором и 5 Вт — без. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 60 Вт с радиатором.

Максимальное напряжение коллектор — эмиттер: У транзисторов КТ808А, КТ808АМ, — 120 в, пульсирующее — 250 в. У транзисторов 2Т808А — 200 в, пульсирующее — 300 в. У транзисторов КТ808БМ — 100 в, пульсирующее — 160 в. У транзисторов КТ808ВМ — 80 в, пульсирующее — 135 в. У транзисторов КТ808ГМ — 70 в, пульсирующее — 80 в.

Максимальное напряжение эмиттер — база — 4 в.

Максимальный ток коллектора — импульсный 10 А.

Коэффициент передачи тока: У транзисторов КТ808А, 2Т808 — от 10 до 150, при типовом значении — 15. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — от 20 до 125

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию — не более 3 мА у транзисторов 2Т808А при напряжении коллектор — эмиттер 200 в и у транзисторов КТ808А при напряжении коллектор — эмиттер 120 в. У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 2мА.

Обратный ток эмиттера при напряжении эмиттер-база 4в не более — 50 мА.

Напряжение насыщeния база эмиттер при токе коллектора 6 А. и токе базы 0,6 А — не более — 2,5 В.

Граничная частота передачи тока: У транзисторов КТ808АМ, КТ808БМ, КТ808ВМ, КТ808ГМ — 8МГц. У транзисторов КТ808А, 2Т808А — 7,5МГц.

И снова УМЗЧ JLH. Тест отечественных транзисторов в выходном каскаде.

Продолжение экспериментов с усилителем JLH. Тест отечественных транзисторов, которые есть почти у каждого радиолюбителя. В этом обзоре ещё больше занудства. Часть 1. УМЗЧ JLH 1969. Транзисторы 2SC5200 vs 2N3055 в выходном каскаде.

Транзисторы, которые были установлены на первом этапе экспериментов: VT1 — 2N5401 VT2 — TIP41C VT3, VT4 — 2SС5200 (2N3055)

По причине того, что приходится сидеть дома и есть какое-то количество свободного времени, из закромов были извлечены запасы отечественных транзисторов:

— пара кт864 (отбраковка с низким h21э ) — кт819 — кт808 (из усилителя Орбита-002, когда был выкинут аналог Квад-405; без особых причин, просто так захотелось) — кт838 (высоковольтные; интересно попробовать, а вдруг… ) — кт829 (составные, т.е. мимо) — кт805 — кт8101 (в далёком приближении аналог 2sc5200)

Особенности и характеристики

Далее приступил к сборке второго преобразователя для сабвуферного канала. Модель усилительного каскада.

Нижний, 4,5 В, все еще позволяет запитываться от 6 В бортсети, то есть TDA можно запускать практически от всех бортсетей, кроме самолетной 27 В.

УПТ широко применяются в устройствах автоматики и вычислительной техники.

Схема усилителя для активной акустической системы Категория: Усилители Усилитель предназначен для питания активной акустической системы выходной мощности до 50W. Что же представляет из себя усилитель мощности — далее, для краткости будем называть его УМ? Этим требованиям удовлетворяет ОУ в котором первый каскад собран по дифференциальной схеме, который подавляет все синфазные помехи и обеспечивает высокое входное сопротивление.

При помощи делителя напряжения R1R2 задается начальное напряжение смещения на базе транзистора VT, необходимое для режима усиления класса А. Если, конечно, он в нем есть. Переключение напряжений сделано перемычкой, можно найти и установить высоковольтный переключатель. Структурная схема типичного многокаскадного усилителя приведена на рис.

Автор, когда только еще пошли разговоры об аудиопроводах, понял, что, в принципе, это не пустая болтовня, тем более, что бескислородные провода к тому времени уже давно использовались в технике спецназначения, с которой он по роду деятельности был хорошо знаком. Более кв. И последняя проверка усилителя — на линейность. При дальнейшей работе запомните правила: Открытый корпус блока питания смертельно опасен не только для вас, но и для ваших близких и даже для домашних животных. Вы получите значение анодного напряжения.

Анализ работы каскада усилителя производят с помощью эквивалентной схемы на рис. Под конкретную головку громкоговорителя сабвуфер придется перенастроить по наилучшему басу и, одновременно, по наименьшему влиянию на стереоэффект. Из пластин Шп часто собирают и сердечники трансформаторов без подмагничивания, так как пластины Шп делают из высококачественной трансформаторной стали.

Эту настройку можно выполнить несколькими способами: Проверка с помощью непрерывного генератора или трансивера включенного в режим несущей. Музыку через него слушать можно, но не Hi-Fi, класс работы — AB2.
Микросхема TDA7265

Переделка блока питания электрона 104

В модернизацию усилителя по одному из трех вариантов входит изменение существующей схемы блока питания. По IV варианту модернизации схема блока питания не переделывается, а в нее лишь добавляется еще пара электролитических конденсаторов большой емкости.

Схема первого варианта переделки блока питания показана на рис.3а. Для простоты понимания здесь сохранена заводская нумерация деталей. Номера вновь установленных деталей — двузначные. Конденсатор С4 переставлен на выход “+” выпрямителя

Обратите внимание: выхода “+30 В” блок после переделки не имеет (это напряжение использовалось только в старом усилителе мощности)

У второго варианта стабилизатора напряжения (для экономии места на рис.3б показана только измененная часть схемы) выходное напряжение гораздо меньше зависит от тока нагрузки. Для увеличения надежности желательно включить два транзистора КТ803А параллельно. Вместо этих транзисторов можно установить КТ808 или КТ805 в металлическом корпусе, но с последним надежность несколько меньше. Очень хорошо здесь работает транзистор КТ8101А, его достаточно одного.

Вместо транзистора КТ8102А можно применить, в зависимости от нагрузки, от 2 до 4 параллельно включенных транзисторов ГТ806 или КТ818 с любой буквой. С германиевыми транзисторами ГТ806 резистор R11 должен быть мощностью 0,25 Вт и сопротивлением 2,2 Ом. Очень желательно, чтобы транзисторы были из одной партии. В этом случае их параметры имеют относительно небольшой разброс.

Для более равномерной тепловой нагрузки в цепь эмиттера каждого транзистора желательно включить резисторы сопротивлением 0,1 Ом мощностью не менее 2 Вт. Устанавливать параллельно два или более мощных транзистора разных типов в данном стабилизаторе нельзя (из-за большого разброса параметров почти вся тепловая мощность будет рассеиваться только на одном из них).

Корпуса всех транзисторов не должны иметь электрического контакта с радиатором. Между корпусами транзисторов и радиатором необходимо установить прокладки из тонкой слюды. Перед установкой обе поверхности слюдяных пластинок покрываются тонким слоем термопасты КПТ-8

Надежности работы регулирующих транзисторов необходимо уделить особое внимание. При их пробое выходное напряжение стабилизатора станет почти 30 В, что приведет к мгновенному выходу из строя микросхем усилителя мощности

Из-за этого также резко возрастет вероятность выхода из строя акустических систем. Для повышения надежности выход стабилизатора напряжения можно зашунтировать стабилитроном Д815Е с напряжением стабилизации (при токе 100 мА) на 0,5.-0,8 В больше, чем выходное напряжение стабилизатора при нормальной работе (измерять напряжение стабилитрона следует точно!). При отклонении напряжения стабилизации в меньшую сторону стабилизатор напряжения выйдет из строя, в большую сторону — снизится надежность защиты.

Для улучшения качества защиты можно параллельно установить несколько стабилитронов с близкими параметрами. При превышении по каким-либо причинам выходного напряжения стабилизатора стабилитроны откроются, из-за резкого увеличения потребляемого тока сгорит предохранитель FU1, и питание усилителя мощности отключится.

Применение маломощных защитных стабилитронов, например, КС515А, не обеспечит надежную защиту усилителей мощности.Вместо лампочки индикатора на передней панели усилителя установлен светодиод VD11 типа АЛ307 (можно, конечно, оставить все как в заводском варианте, но у большинства усилителей, побывавших у меня в ремонте, лампочка не горела). Яркость свечения светодиодного индикатора оказалась вполне достаточной.

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

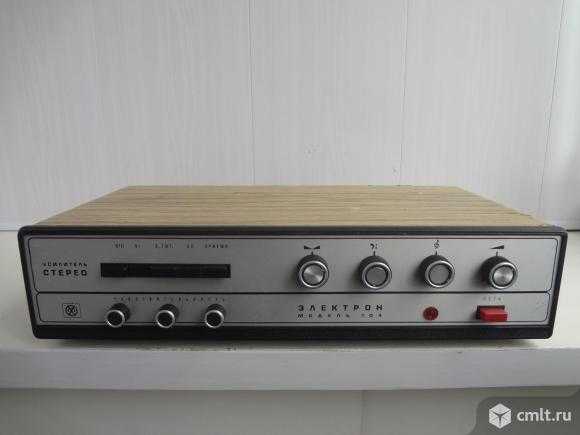

Стереофонический усилитель Электрон 104. Сделано в СССР.

Стереофонический усилитель «Электрон 104»

Стереофонический усилитель «Электрон-104» с 1977 года выпускался Муромским заводом РИП. Продавался стереофонический УНЧ 1-го класса с 2-мя акустическими системами »Электрон-104 стерео» и на те года был рассчитан на высококачественное усиление фонограмм с микрофона, электрогитары, электромузыкальных инструментов, электропроигрывателя, магнитофона или радиоприёмника. Усилитель имеет электронную защиту выходных транзисторов от перегрузок.

Характеристики: Номинальная выходная мощность 2х15 Вт, максимальная 2х30 Вт. Диапазон воспроизводимых звуковых частот — 30…20000 Гц, акустической колонки — 50…12500 Гц. Коэффициент нелинейных искажений на частоте 1000 Гц не более 1%. Чувствительность по высокоомным входам — 200 мВ, по среднеомным 20 мВ, по микрофонным — 2 мВ. Отношение сигнал/фон (шум) -60 дБ. Сопротивление нагрузки на каждый канал — 4 ом. Потребляемая мощность — 70 Вт. Габариты усилителя 455х282х115 мм, Вес усилителя 12 кг,
