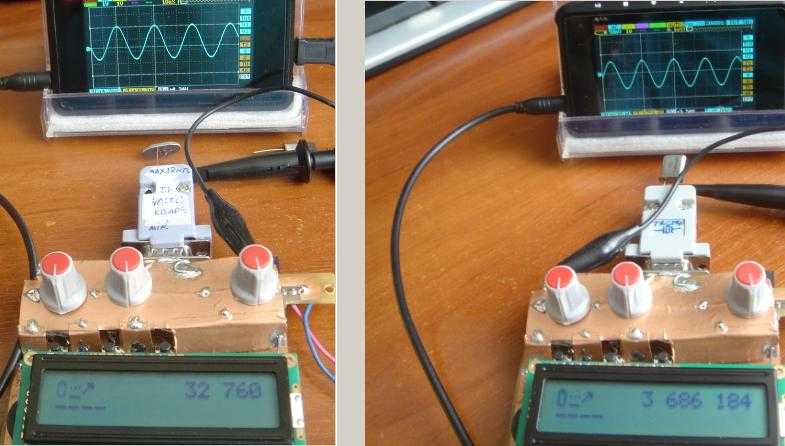

Генератор частоты для проверки осциллографа

Измерение сигнала

Порядок измерения параметров периодического сигнала следующий:

Зажим «земля» фиксируется на общем проводе схемы, а сигнальный щуп присоединятся в контролируемое место схемы, где будут сниматься показания.
С помощью регулятора устанавливаем масштаб по вертикали таким образом, чтобы полезная информация помещалась на экране целиком и занимала большую ее часть.
Регулятором частоты добиваемся того, чтобы на экране помещалось несколько периодов сигнала.
Точной подстройкой частоты добиваемся стабильного изображения, чтобы картинка не плыла.
Теперь, когда на экране установлено стабильное изображение, можно определить по экранной шкале его форму, амплитуду и период.
Для более точного измерения можно использовать ручки смещения по вертикали и по горизонтали, подводя интересующие элементы изображения под перекрестье линий сетки.

Для того чтобы быть уверенным в точности показаний, необходимо соблюдать несколько простых требований:

после включения осциллографа на ЭЛТ необходимо дать ему прогреться в течение 10-15 минут;
после каждого включения прибор необходимо откалибровать. Большинство моделей имеет встроенный калибровочный генератор, выдающий прямоугольный сигнал с фиксированной амплитудой и частотой;
прибор должен быть заземлен;
сигнал с очень низкой частотой (до 10 Гц) при подключении через емкостный вход сильно искажается. Работа в этом режиме не рекомендуется.

Лучший способ обучения — практическая работа. Получив первые навыки работы с простым аналоговым осциллографом, в дальнейшем можно будет приступать к более сложным устройствам. Которые будут иметь дополнительные функции и расширенные возможности. Главное — наличие желания и интереса к электронной технике.

Подключаем осциллограф к УНЧ

Для экспериментов можно взять любой маломощный УЗЧ, готовый или самодельный, например, собранный по схеме, показанной на рисунке 1

Впрочем, какой это УНЧ в данном случае не так уж и важно, поэтому обозначим его на схеме прямоугольником со входом и выходом (рис. 2)

Рис. 1. Схема простого самодельного УЗЧ на трех транзисторах КТ3102.

Рис. 2. Схема подключения осциллографа с калибратором к УЗЧ.

Если на вход УНЧ подать прямоугольные импульсы с калибратора осциллографа, то в динамике раздается звук тона частоты 1 кГц.

Но, для исследования работы УНЧ нам нужно динамик заменить эквивалентом нагрузки, то есть, резистором такого же сопротивления и мощности как динамик (рис. 3). Если это УНЧ по схеме на рисунке 1, то там динамик мощностью 0,25 Вт сопротивлением 8 Ом.

Соответственно, берем постоянный резистор мощностью 0,25Вт и сопротивлением 8,1 Ом (наиболее близкое значение к 8 Ом).

Рис. 3. Как динамик заменить эквивалентом нагрузки.

Затем, рассчитываем величину выходного сигнала для максимальной мощности УНЧ. Максимальная выходная мощность УНЧ по схеме на рисунке 1 — 0,2Вт. Сопротивление нагрузки — 8,1 Ом, пользуясь формулой Р = (U^2)/R находим значение U = 1,3В.

Это такое переменное напряжение должно быть на эквиваленте нагрузки для получения максимальной мощности (для другого УНЧ с другими параметрами значение будет другим). Но это действующее значение, чтобы узнать амплитудное нужно его умножить на 1,44.

Получаем амплитуду 1,872 В. Амплитуду импульсов, поступающих от калибратора на вход УНЧ нужно установить такой, чтобы на эквиваленте нагрузки была амплитуда 1,872 В (примерно 1,8-1,9В).

Как правильно настроить осциллограф?

Способы усиления сигнала

Осциллографы любого типа и марки оснащены регулятором сигнала, посредством которого изменяется масштаб выводящегося на экран изображения. Например, если задать масштаб напряжения 1 В на 1 клетку и выстроить экран высотой в 10 клеток, то сигнал, передающий напряжение в 30 В будет не заметен. И в обратном случае — для того, чтобы просмотреть осциллограмму низкого напряжения, требуется увеличение масштаба.

Принцип работы регулятора развертки

Принцип работы регулятора развертки аналогичен функции регулятора напряжения, только действия он производит с горизонтальной осью — осью времени, изменяя число миллисекунд, приходящихся на одну клетку. При уменьшении значения развертки имеется возможность более подробного изучения малых участков выведенного на экран сигнала.

Для анализа цикличности сигнала величину развертки необходимо увеличить. Сигнал на экране «развернется» и теперь появится возможность с его помощью определить значения частоты, типа и других параметров.

Блок управления параметрами синхронизации

Осциллограмма выводится на экран до тех пор, пока последний не закончится, после картинка начинается по новой. Так как график показывается с высокой скоростью, то экран показывает изображение в движении либо что-то непонятное. Причина этого достаточно просто: новые линии накладываются на уже показанные старые с неизбежным смещением и по вертикальной, и по горизонтальной оси.

Для устранения непонятных входных сигналов и служит блок управления параметрами синхронизации. Таким образом, если принять напряжение синхронизации за 0 В при изучении синусоидального сигнала, то его отрисовка будет представлена, начиная именно с этого значения напряжения, а закончится только тогда, когда закончится экран. После этого отрисовка будет повторять прошедший путь только с очередного «нуля», показывая стабильную и ровную картинку. При этом все изменения напряжения станут четкими и сразу заметными.

В простейшем виде блок синхронизации оснащен двумя регулирующими элементами. Первый из них служит для изменения настроек стартового напряжения, второй — для выбора типа запуска. Посредством второго переключателя имеется возможность задания важнейшего параметра: будет ли картинка начинаться при падении синусоиды до 0 В, либо наоборот, при ее возрастании до нуля. В большинстве типов отечественных осциллографов позиции регуляторов называются «Фронт» и «Спад».

Часто задаваемые вопросы

Компания Fluke — один из мировых лидеров в производстве цифровых портативных осциллографовВопрос №1. При выборе осциллографа какая полоса пропускания считается оптимальной?

Полоса пропускания прибора должна немного превышать максимальную частоту сигналов, подлежащих измерению. Например: при максимальной частоте сигнала 80 МГц рекомендуется подобрать модель с полосой 100 МГц.

Вопрос №2. Является ли стоимость осциллографа гарантией более высоких его технических показателей?

Не всегда. При выборе следует задуматься в первую очередь о том, нужна ли дорогая модель именно для ваших измерений. Ведь многие технические функции и «навороты» могут просто «простаивать» из-за ненадобности.

Вопрос №3. Прибор больше не может выполнять поставленные задачи в связи с их усложнением. Что делать? Покупать новый?

Некоторые серии осциллографов от известных производителей позволяют увеличить в будущем полосу пропускания, то есть выполнить апгрейд. Для этого не требуется куда-то отвозить прибор, достаточно просто купить цифровой ключ и ввести код в соответствующем меню.

Вопрос №4. Иногда случаются настолько кратковременные аномалии, которые осциллограф не может воспроизвести на экране. Как их обнаружить?

С обнаружением суперкратковременных аномалий отлично справляется функция цифровой подсветки (люминофор), отображающая на экране иным цветом редко происходящие события. Благодаря этому они хорошо видны на экране.

Вопрос №5. Может ли недорогой прибор, исправно работающий в лабораторных условиях, использоваться для решения более серьезных задач для более сложного оборудования?

Вряд ли. Цена все же во многом зависит от технических параметров осциллографа. Для решения более сложных задач придется либо апгрейдить имеющийся прибор (если это возможно), либо приобретать новый. Профессиональные осциллографы не могут стоить дешевле 1500 тысяч долларов.

Органы управления

О том, как пользоваться осциллографом при проведении измерений, проще всего рассказать на примере аналоговых приборов, которые до сих пор не потеряли своей актуальности и которым в отдельных случаях даже отдаётся предпочтение. Знакомство с этим относительно сложным электронным устройством следует начать с изучения его лицевой панели, на которую выводятся все необходимые органы управления.

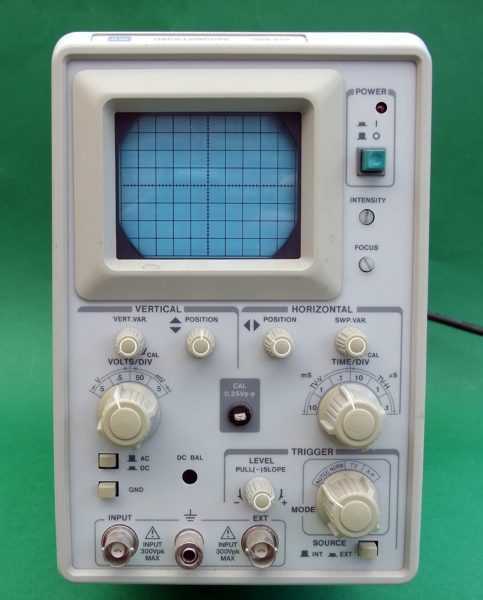

Панель управления

На ней можно различить несколько зон, ответственных за определённую функцию из полного набора возможностей этого прибора

Прежде всего, обращает на себя внимание экран устройства, на котором отображаются все параметры измеряемого сигнала (его форма, размах и длительность)

Помимо этого, на лицевой панели выделяются следующие функциональные зоны:

Модуль развёртки, задающий режимы измерения сигнала по его частотной характеристике (обозначается как «Длительность»);
Усилительный блок, ответственный за чувствительность измерения («Усиление»);
Органы управления положением отображения сигнала на экране устройства, позволяющие перемещать его как по вертикали, так и по горизонтали (вращающиеся ручки с соответствующими стрелками);
Модуль синхронизации, задающий способ запуска развёртки, которая может быть автоматической, ручной или принудительной.

К основному функциональному набору следует отнести дополнительные регуляторы и переключатели, расширяющие возможности осциллографа до требуемого в каждом конкретном случае уровня. Знакомство с их назначением поможет определиться с тем, как работать с осциллографом в тех или иных ситуациях.

Обратите внимание! В различных моделях набор вспомогательных опций может иметь заметные отличия. Отличаться может и их состав: более «скромный» для простых и дешёвых образцов изделий и значительно расширенный – для моделей профессионального уровня

Отличаться может и их состав: более «скромный» для простых и дешёвых образцов изделий и значительно расширенный – для моделей профессионального уровня.

Типы осциллографов

Есть в основном 2 типа осцилографов, которые являются аналоговыми или цифровыми типами. Разница заключается в том, что аналоговые оптические приборы используют непрерывные переменные напряжения и используют электронный луч, чтобы напрямую отображать входное напряжение на дисплей, в то время как цифровые оптические приборы измеряют входной сигнал с помощью аналого-цифрового преобразователя и отображают это показание на дисплее. ,

Аналоговые области часто старше, имеют меньшую пропускную способность и меньше функций, поэтому мы не будем много говорить о них.

Цифровые варианты

Под категорией цифровых областей они далее разделены на больше категорий:

Цифровой запоминающий осциллограф (DSO) : имеет память для хранения сигналов и их отображения в течение определенного периода времени.
Цифровые люминофорные осциллографы (DPO) : использует архитектуру параллельной обработки, позволяющую захватывать и отображать сигналы.
Осциллографы с цифровой выборкой : Используются для анализа высокочастотных сигналов, например, до 50 ГГц.

Какой осциллограф выбрать

Существуют различные типы осциллографов, а именно цифровые и аналоговые осциллографы, и их разновидности, такие как:

Аналоговые пробоотборные осциллографы
Ручные осциллографы
Компьютерные осциллографы
Осциллографы со смешанным сигналом

Разница в таких параметрах, как частота дискретизации, глубина памяти, количество каналов, требования к зонду, ширина полосы и возможности анализа, определяет, какой осциллограф лучше всего подходит для данной среды. Осциллографы имеют три основных компонента: электронную пушку, горизонтальные и вертикальные отклоняющие пластины и люминофорный экран. Электронная пушка обеспечивает постоянный поток электронов, который движется в постоянном направлении. Электроны проходят через горизонтальные и вертикальные отклоняющие пластины, и результирующее электрическое поле отклоняет электроны, чтобы двигаться вертикально или горизонтально. Полученный таким образом электронный луч попадает на люминофорный экран и производит отображение на мониторе осциллографа.

Однако, поскольку они предназначены главным образом для наблюдения за осциллограммой, осциллографы менее точны, чем другие испытательные устройства, для измерения напряжения постоянного тока. По сравнению с другими электронными и электрическими измерительными приборами осциллографы являются дорогостоящими и сложными. Потребность в техническом обслуживании и ремонте может быть выше для осциллографов, и обучение их эксплуатации может быть более сложным, чем для другого аналогичного оборудования.

С таким количеством типов осциллографов с различными функциями и характеристиками, может быть трудно выбрать один для себя.

Лично я предпочитаю DSO, как показано выше, поскольку они предоставляют хранилище, где вы можете хранить, захватывать, отображать и распечатывать сигналы в любое время. Не говоря уже о том, что DSO, показанный выше, имеет размер всего 99,5 мм x 58,5 мм, что делает его очень портативным и может поместиться даже в вашем кармане!

Например:

Кроме того, благодаря компактным размерам вы можете удобно наблюдать за аналоговой волной и ее частотным спектром в любом месте в любое время. Это ультрапортативный осциллограф, который можно легко положить в карман и носить с собой. Кроме того, его внешний корпус изготовлен из алюминия с ЧПУ для защиты и безвентиляторный дизайн без шума.

Как работать с осциллографом

Первоначально выставляются режим работы осциллографа (автоколебательный, ждущий или одиночный). Затем выбирается режим аттенюатора или устанавливается соответствующий делитель напряжения.
Это касается аналоговых приборов. Цифровые на входе анализируют сигнал и понижает/повышает его до необходимого уровня. В них на входе стоит аналитический блок, который сам понижает или повышает входной сигнал до требуемого уровня.

Подключение осциллографа

В комплекте с осциллографом идет измерительный шнур или шнуры. Их количество зависит от числа входных каналов конкретной модели. Если канал один, то и шнур один. Может быть два, три и до шестнадцати. Подключать надо столько, сколько собираетесь использовать.

Шнуры для осциллографа трудно спутать с другими. Один конец — со щупом и ответвлением. Это «измерительная» сторона. С другой находится характерный круглый разъем. Эта часть подключается к измерительному входу.

Провод, который идет в сторону от щупа — для подключения к «земле». Он часто бывает снабжен прищепкой или «крокодилом». Его подключать обязательно, вольтаж может быть разный и заземление необходимо.

Измерительные шнуры для осциллографа

Некоторые шнуры для осциллографа имеют на рукоятке переключатель, который работает как небольшой усилитель (на фото справа).

После подключения измерительных шнуров включаем прибор в сеть. Затем, перед работой, переводим в рабочее положение тумблер/кнопку включения прибора. Можно считать что осциллограф готов к работе.

Проверка осциллографа перед работой

Перед началом работы надо проверить осциллограф. Включаем его в сеть, устанавливаем измерительный шнур. К щупу прикасаемся пальцем, на экране появляется синусоида частотой 50 Гц — наводки от бытовой электросети.

Если пальцем прикоснуться к измерительному щупу, на экране появится синусоидальной формы сигнал. Синусоида неидеальна, но если она есть и ее частота 50 Гц, это значит, что осциллограф исправен

Затем берем земляной щуп и прикасаемся им к измерительному (палец продолжаем держать на острие щупа). Сигнал пропадает (отображается прямая). Это значит, что прибор исправен.

https://youtube.com/watch?v=hwiPbbfpUZA

Как измерить осциллографом напряжение: переменное, меандра, постоянное

Как уже говорили, напряжение на экране осциллографа отображается по вертикали. Весь экран разбит на квадраты. Цена деления по вертикали выставляется переключателем, который подписан «V/дел». Что и обозначает, Вольт на одно деление

Перед подачей сигнала выставляем луч точно по горизонтальной оси — это важно

Подаем сигнал и считаем, на сколько клеточек от нулевого уровня поднимается или опускается сигнал. Затем умножаем количество клеток на «цену деления», взятую с регулятора. В результате получаем напряжение сигнала. В случае с синусоидой или меандром (положительные и отрицательные прямоугольные импульсы) считается напряжение полуволны — верхней или нижней.

Измерение напряжения осциллографом

Чтобы было понятнее, разберем пример. На фото есть сигнал, полуволна которого понимается и опускается на три клеточки. Цена деления на регуляторе — 5 В. Имеем: 3 дел * 5 V/дел = 15 V. Получается, данный сигнал имеет напряжение 15 вольт.

Если надо измерить постоянное напряжение, снова выставляем луч по горизонтали. Подаем напряжение и смотрим, на сколько клеток «подпрыгнул» или опустился луч. Дальше все точно так же: умножаем на цену деления и получаем значение постоянного напряжения.

Как осциллографом определить частоту

Частота определяется как 1/T, где Т — период сигнала. А период — это время, за которое сигнал проходит полный цикл. Для сигнала на экране это 5,7 клетки. Считаем от места пересечения с горизонтальной осью и до второй аналогичной точки.

Как определить частоту сигнала по осциллографу

Далее определяем частоту деления по переключателю развертки. Положение переключателя стоит на 50 миллисекунд. Берем количество делений и умножаем на количество клеток. Получаем 50 мс * 5,7 = 285 мс. Переводим в секунды. Для этого надо разделить на 1000. Получаем 0,285 сек. Считаем частоту: 1/0,285 = 3,5 Гц

Виды осциллографов

По принципу преобразования сигнала осциллографы бывают аналоговыми и цифровыми. Есть еще смешанный тип — аналогово-цифровой. Принципиальная разница между ними — в методах обработки сигналов и в возможности запоминания. Аналоговые модели транслируют «живой» сигнал в режиме реального времени. Записывать его на таком приборе нет возможности.

Аналогово-цифровые и цифровые уже имеют возможность записи. На них можно «открутить» время назад и просмотреть информацию, увидеть динамику изменения амплитуды или времени.

Еще одно отличие цифровых осциллографов от аналоговых — размеры. Цифровые приборы имеют значительно меньшие габариты

Цифровые осциллографы сначала оцифровывают синусоиду, записывают эту информацию в запоминающее устройство (ЗУ), а затем передают на экран монитора. Но не все цифровые модели имеют долговременную память — в таком случае запись ведется циклически. Это когда вновь пришедший сигнал записывается поверх предыдущего. В памяти хранится то, что появлялось на экране, но промежуток времени не такой большой. Если вам необходима запись длиной пять-десять минут, нужен запоминающий осциллограф.

Какой выбрать осциллограф для диагностики авто

Рассмотрим наиболее удобные и информативные приборы.

USB Autoscope Постоловского

На первом месте в рейтинге практиков стоит осциллограф Постоловского USB Autoscope IV. Имеет обширные диагностические функции.

Преимущества

Профессиональные скрипты от Андрея Шульгина.
Удобный интерфейс.
Широкий диапазон измерения от 6 до 300 вольт.
Обработка скриптов в автоматическом режиме.
Информативный скрипт эффективности по цилиндрам CSS, показывающий работу форсунок, системы зажигания.
Тест аккумулятора, генератора, стартера. Показывает неисправности в автоматическом режиме. Легкий процесс съема характеристик: достаточно иметь доступ к плюсовой или минусовой клеммам АКБ.
Тест давления в цилиндре. Показывает метки системы газораспределения, правильно ли стоят фазы. Выявляет провернутый задающий диск.

Полная документация по работе с прибором. Подробно описаны скрипты, схемы подключения. Есть видео инструкция на сайте производителя. Отзывчивая поддержка.

Мотодок 3

Вторым в списке рейтинга осциллографов для диагностики автомобиля любой марки стоит Мотодок 3. Имеет схожие характеристики.

Преимущества и недостатки

Скрипт Андрея Шульгина эффективности цилиндров. Есть некоторые недостатки по синхронизации с некоторыми автомобилями, имеющими слабый сигнал с датчика коленчатого вала

Но это сглаживается удобством и быстрой работой.
Подключения на любое расстояние по кабелю RJ 45.
Качество картинки при диагностике, что не маловажно при работе.
Подробная документация на сайте производителя.

Для примера приведены только два осциллографа для диагностики авто. Существуют и другие приборы: отличаются ценой, производителем, но принцип измерения одинаков. Самое главное иметь опыт в чтении осциллограмм к каждой марке автомобиля.

Интересные факты

самостоятельное изготовление осциллографа или осциллографической приставки к телевизору или (позднее) персональному компьютеру имело место в практике квалифицированных любителей радиоэлектроники, однако эта потребность в настоящее время не столь актуальна ввиду наличия освоенных технологий массового производства изделий, исполняющих функции осциллографа и имеющих при этом низкую себестоимость, например, Arduino;
радиолюбители могли использовать тракт звукозаписи установленной в компьютере звуковой карты в качестве устройства ввода для измерения низких (20 Гц – 22 кГц) частот; для использования в качестве осциллографа дополнительно требуется программа;
именно экран осциллографа использовался как дисплей для одной из первых видеоигр Tennis For Two, представляющий из себя виртуальный вариант тенниса. Игра работала на аналоговой вычислительной машине и управлялась специальным игровым контроллером paddle.

Ламповые усилители. Оценка искажений по осциллографу

Оценка искажений усилителя с помощью генератора прямоугольных импульсов и осциллографа. Для приближённой оценки качества работы усилителя низкой частоты (УНЧ) достаточно воспользоваться простым генератором прямоугольных импульсов (ГПИ) и осциллографом. Ко входу испытуемого УНЧ подключают ГПИ, вырабатывающий сигнал частотой 1 кГц и амплитудой, равной половине номинального входного напряжения УНЧ. Выход усилителя нагружают резистивным сопротивлением Rн, равным номинальной нагрузке. Мощность резистора Rн подбирают больше выходной мощности усилителя. Параллельно нагрузке подключают осциллограф как на рисунке

Очень полезна сравнительная оценка идентичности двух стереоканалов при наличии двухлучевого осциллографа. Наблюдая одновременно за двумя выходными сигналами, можно судить о точности сдвоенных потенциометров, идентичности фильтров, а также проводить сравнение их с эталонным сигналом.

Прямоугольный импульс содержит в себе спектр частотных составляющих: основную частоту (совпадает с частотой следования импульсов) и ряд частотных составляющих, хорошо выраженных по крайней мере до десятой гармоники. Если подать на вход усилителя прямоугольные импульсы с частотой следования 50 Гц (обычно для этих целей используют не прямоугольные импульсы одной полярности, а двухполярные прямоугольные импульсы (так называемый “меандр”), это будет равносильно подаче на вход усилителя набора частот от 50 до 500. 1000 Гц. Если подать импульсы с частотой следования 1 кГц, то диапазон испытательных частот расширится до 10. 15 кГц. Подключив к выходу усилителя осциллограф, на его экране получим изображение испытательного импульса, которое будет неискажённым только в том случае, если частотные составляющие импульса пройдут через усилитель неискажёнными, т.е. не испытают ни частотных (амплитудных), ни фазовых искажений. Если импульс на выходе усилителя имеет такую же форму, как на входе, то все в порядке (сравнение производится при помощи двухлучевого осциллографа или однолучевого, но с электронным коммутатором). Если же форма импульса на выходе искажена, то по характеру искажения можно определить неисправность усилителя. Чувствительность этого метода даже к незначительным искажениям достаточно высокая.

Расшифровывают импульсные осциллограммы следующим образом: искажения вершин прямоугольного импульса (искривление и наклон) обусловлены низкочастотными искажениями сигнала в цепях усилителя, а искажения фронта импульсов (закругление и растягивание) — высокочастотными, поскольку различные участки усилителя для импульсов являются дифференцирующими и интегрирующими цепями. На рисунке ниже, конденсатор С — переходный, a R — общее сопротивление вкодной цепи последующего усилительного каскада. Как через такую RC-цепь проходит прямоугольный импульс? В момент появления фронта импульса конденсатор С начинает заряжаться, но это не может произойти мгновенно, поскольку зарядка конденсатора означает существование между его обкладками электрического поля, которое, обладая энергией, не может измениться мгновенно. Поэтому в первый момент после появления фронта напряжение Uс на конденсаторе равно нулю и ток зарядки зависит только от сопротивления R: Iз=Uи/R. Следовательно, на сопротивлении R в этот момент возникнет скачок напряжения Ur=IзR=(Uи/R)R=Ull. Низкочастотные и высокочастотные искажения показаны на рисунке ниже

Однако уже в следующий момент на конденсаторе С появится некоторое напряжение Uс и ток разрядки будет определяться выражением Iз=Uи-Uc/R, т. е. начнёт уменьшаться. Поэтому напряжение Ur на сопротивлении R тоже станет уменьшаться, а это вызовет искажение (слад вершины) импульса на выходе цепи, которое будет тем больше, чем меньше ёмкость конденсатора С (чем меньше ёмкость, тем быстрее происходит зарядка, тем интенсивнее спадает ток зарядки, тем круче спад вершины импульса). Определяется это не только ёмкостью С, но и сопротивлением R, поэтому способность цепи пропускать через себя импульсное напряжение характеризуется параметром x=RC, называемым постоянной времени. Можно доказать, что за время t=3RC=3x конденсатор зарядится примерно до 0,95 макс. напряжения источника.

Нужно помнить, что импульс претерпевает искажения, которые будут тем меньше, чем больше постоянная времени цепи. Действительно, если длительность импульса Ти много меньше трёх постоянных времени цепи (Ти Войдите или зарегистрируйтесь, чтобы отправлять комментарии

Источник

Скрипт CSS Андрея Шульгина

Вот мы и добрались до самой сути диагностики автомобильных двигателей. Для диагностов любой марки это самый информативный скрипт. Он показывает работу форсунок, искры и компрессии за одну проверку. Для проведения этого теста достаточно снять сигнал с датчика положения коленвала и синхронизацию с искры первого цилиндра. Сложность может заключаться в подключении к ДПКВ некоторых марок, но это сглаживается информацией, которую дает скрипт.

Порядок записи сигнала применительно к осциллографу USB Autoscope:

Подключиться параллельно сигнальным щупом осциллографа к выходу ДПКВ
Если установлена система зажигания DIS поставить щуп синхронизации на первый цилиндр, индивидуальная катушка — воспользоваться индуктивным датчиком.
Запустить двигатель и дать работать на холостом ходу.
Активировать скрипт CSS
Через 5-10 секунд плавно поднять обороты до 3000 и опустить.
Спустя 5-10 секунд резко поднять обороты и выключить искру оставив педаль газа полностью нажатой.
Остановить скрипт.

Анализ теста Андрея Шульгина

Нажать кнопку «Выполнить скрипт»
Задать входную информацию для анализа: количество и порядок работы цилиндров, угол опережения зажигания с погрешностью ±10°.
Анализируем полученную картинку.

График скрипта CSS

Холостой ход — снижена эффективность 3 цилиндра.8.
Низкая компрессия в 3 цилиндре.

Таким образом, за 5 минут можно найти причину «троящего» двигателя, не откручивая свечи и не замеряя компрессию.
