Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Визуально обнаруживаемые дефекты (заводской брак)

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов

Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: https://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных. Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал

Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Архивы

  • Май 2022
  • Март 2022
  • Январь 2022
  • Декабрь 2021
  • Ноябрь 2021
  • Сентябрь 2021
  • Август 2021
  • Август 2020
  • Ноябрь 2019
  • Февраль 2019
  • Январь 2019
  • Ноябрь 2018
  • Август 2018
  • Июль 2018
  • Июнь 2018
  • Апрель 2018
  • Март 2018
  • Декабрь 2017
  • Ноябрь 2017
  • Октябрь 2017
  • Сентябрь 2017
  • Август 2017
  • Июль 2017
  • Июнь 2017
  • Май 2017
  • Апрель 2017
  • Март 2017
  • Февраль 2017
  • Декабрь 2016
  • Ноябрь 2016
  • Октябрь 2016
  • Сентябрь 2016
  • Август 2016
  • Июль 2016
  • Июнь 2016
  • Май 2016
  • Апрель 2016
  • Февраль 2016
  • Январь 2016
  • Декабрь 2015
  • Ноябрь 2015
  • Октябрь 2015
  • Август 2015
  • Июль 2015
  • Июнь 2015
  • Май 2015
  • Апрель 2015
  • Март 2015
  • Февраль 2015
  • Январь 2015
  • Декабрь 2014
  • Ноябрь 2014

Руководство по применению приемно-усилительных ламп

(это должен знать каждый радиолюбитель и каждый радиоинженер-разработчик)

Надежная работа радиоэлектронной аппаратуры может быть обеспечена только при условии правильного применения в ней всех используемых приборов и элементов электронной техники и, в первую очередь, электровакуумных и полупроводниковых приборов.

Руководящие материалы по применению электровакуумных приборов различных классов (магнетронов, клистронов, ламп бегущей волны, приемно-усилительных ламп, генераторных ламп и т. д.) помогут избежать ошибок, которые часто допускаются при проектировании, производстве и эксплуатации радиоэлектронной аппаратуры.

Настоящим документом Государственный комитет по электронной технике СССР устанавливает условия, строгое соблюдение которых необходимо для обеспечения надежной работы приемно-усилительных ламп.

Диод, Триод, Пентод… Нонод — от выпрямителя до первых «аналоговых» компьютеров

Лампа работает в общем просто: представьте все тот же конденсатор (с него ведь началась история изучения электричества), две его обкладки: к одной подводят напряжение питания, а с другой снимают усиленный полезный сигнал. При этом одну из этих обкладок подогревают той самой нитью накала, которая светится, а между обкладками расположена управляющая сеточка, на которую подают полезный сигнал. При этом, когда полезный сигнал есть, электроны в сеточке в момент перемещения создают в кристаллической решетке металла отверстия, через которые пролетают электроны, направленные от подогретой обкладки к той, которую не нагревают. А когда полезного сигнала нет, то сеточка «закрыта» и тем самым не пропускает поток электронов.

Но как у любого простого решения у лампы есть два нехороших момента в процессе ее работы:

1. Большое расстояние между катодом и управляющим электродом приводит к фазово-частотной характеристике задержки выходящего сигнала

2. Одинаково заряженные электроны имеют свойство отталкиваться друг от друга при равномерном потоке от одной обкладки к другой.

А что с ними происходит, когда сеточка закрылась, или еще точнее частично прикрылась на средних значениях амплитуды сигнала? Правильно! Толкательный рефлекс резко снизился. Что приводит к спаду выходящей из лампы амплитуды. Т.е. нарушается линейность нарастания амплитуды на выходе. И не просто нарушается, а при росте полезного сигнала на среднем уровне значений амплитуда выходящая еще и снижается.

Это безобразие названо Динатронный Эффект и с ним отчаянно борются. Правда не всегда. Дело в том, что этот спад амплитуды формирует гармоники — да-да, те самые, которые создают теплый ламповый звук! А заодно еще и воздух в звуке и делают более аналоговым звучание тарелочек при воспроизведении компакт диска!

Но все таки то, что хорошо при воспроизведении сигнала, плохо при его копировании, когда каждое отклонение в достоверности ухудшает качество копий и потому с этим эффектом все таки борются!

В частности методом увеличения количества сеточек! В триоде их 1, в тетроде — 2, в пентоде — 3, в гексоде — 4, в гептоде — 5, в октоде — 6 и 7 — в ноноде (сами названия образованы от количества электродов включая анод и катод).

Одна из сеточек как раз предназначена для борьбы с динатронным эффектом, а другие — для выравнивания фазы и АЧХ. Как итог, наиболее качественные параметры усилителей получаются на базе пентодов — там уже ламповый усилитель звучит без всех тех проблем с басами свойственных схемах на триодах.

А лампы типа гексод, гептод и октод применяют обычно в СВЧ или радиовещательном ВЧ, причем, порой, чтобы сделать приемную часть радиоприемника типа супергетеродин — не на 5 лампах, а на одной, так компактнее и потребление меньше. Да и лампа получается с функционалом как у микросхемы!

↑ Что внутри?

При ближайшем рассмотрении я обнаружил, что вожделенный агрегат есть ни что иное, как некоторое количество ламповых панелек под измеряемые лампы, 3 регулируемых источника питания, вольтметры-миллиамперметры для контроля токов-напряжений и замысловатая коммутация всего вышеперечисленного хозяйства. Накальный и сеточный источники питания вопросов не вызывали, тем более, что в хозяйстве у меня уже были готовые заводские конструкции, но определённую заботу вызывал источник анодного напряжения на +250V. С него я и начал движение к заветной цели.

В начале, применив метод последовательного приближения, в бой двинулся разделительный транс для электробритв, 220/220V, 15W, встраиваемый под штукатурку, для ванной. Не долго думая я подпаял к его вторичке диодный мост с электролитом, позаимствованных из какого-то бывшего монитора. Потом включил в сеть.

И что мы поимели с гуся? Ясное дело, +310V: no: А мне надо 250. Отматывать вторичку мне как-то не хотелось, и следующим шагом я извлёк из закромов старенький, но вполне рабочий тиристорный регулятор мощности. Скрутил ручку вниз и – вуаля +250 анодного есть.

Книги и статьи

А. М. Меерсон

«Испытание радиоламп»

МРБ. Выпуск 303. Москва-Ленинград: Госэнергоиздат, 1958, 64 стр. Источник

Брошюра посвящена методикам испытания и измерения характеристик электронных ламп в радиолюбительской практике. Текстовой pdf, но графика не очень получилась.

Для полноты информации я рекомендую посетить сайты Jogis Roehrenbude (на немецком) и Fonar (на польском языке). У Jogis приведено много информации по самым различным испытателям радиоламп, в первую очередь немецким, но есть и наш Л3-3 :-). На польском сайте собраны различные любительские конструкции, в том числе и измерители, а так же перепайка цоколей и замена старых ламп более современными, и множество другой информации.

Внимание! Данные на многие испытатели неполны, не удалось найти подробную информацию на ИЛ-4 и ИЛ-8. Л1-4 «Автомат» (характериограф) не описан вовсе

Если Вы располагаете описаниями, схемами, фотографиями этих и других испытателей, а также самими приборами, пожалуйста, свяжитесь со мной. По моим данным, приборов ИЛ-3, ИЛ-4, ИЛ-8 и ИЛ-10 нет даже в музеях. Разыскиваются владельцы любых приборов данного класса для обмена опытом об испытаниях ламп, эта тема сейчас весьма актуальна, т.к. чаще всего лампы покупаются на радиорынках, где их невозможно проверить.

↑ Налаживание и использование

Особого налаживания тестер не потребовал, но я настоятельно рекомендую быть осторожными с анодным напряжением, визуализация которого решена на неонке HL2. Также необходима хорошая изоляция ручки резистора R5. Учитывая, что меня пока интересовали только лампы ECC81 и EL 34, привожу их данные взятые на просторах интернета .

Тестер даёт дополнительную возможность судить об износе ламп по падению анодного тока при снижении напряжения накала. У хорошей лампы 10% снижение напряжения накала должно вызывать меньшее (в процентнтах) снижение тока анода при всех прочих равных условиях.

При этом известно, что 5% или даже 10% снижение напряжения накала способно значительно продлить ресурс ламп. Позже, когда эмиссия лампы ослабнет, можно будет вернуть накал на исходную. Правда изготовители не рекомендуют комбинировать предельный ток анода и минимальное напряжение накала. Ну так я этого и не советовал.

А что скажет уважаемое сообщество по-этому поводу: будем снижать накальное напряжение или не будем?

Электроузел — ресурс, связанный с электричеством.

Миниатюрный триод-пентод 6Ф5П с раздельными катодами косвенного накала для блоков кадровой развертки телевизионных приемников широкого применения по МРТУ 11 СДЗ.302.009 ТУ 1.

Электрические данные Ед. изм. Значения
Напряжение накала в 6,3
Ток накала ма 925
Напряжение анода пентода в 185
Напряжение второй сетки в 185
Напряжение первой сетки (Rкп = 340 Ом) в автоматическое
Ток анода пентода ма 41
Ток второй сетки пентода ма 2,7
Крутизна характеристики пентода ма-в 7,5
Напряжение анода триода в 100
Напряжение сетки триода (Rкт=160 Ом) в автоматическое
Ток анода триода в 5,2
Крутизна характеристики триода ма-в 7,0
Предельно допускаемые значения величин, определяющих режим эксплуатации
Напряжение накала в 6,3+10%
Напряжение между катодом и подогревателем в не более 100
Температура баллона в наиболее нагретой части °С не более 220
Пентодная часть
Напряжение анода в не более 300
Напряжение анода холодной лампы не более 550
Положительное напряжение анода в импульсе кв не более 2
Напряжение второй сетки в не более 250
Напряжение второй сетки холодной лампы в не более 550
Мощность, рассеиваемая анодом вт не более 9
Мощность, рассеиваемая второй сеткой вт не более 2
Ток катода ма не более 75
Сопротивление в цепи сетки при автоматическом смещении мОм не более 2,2
Сопротивление в цепи сетки при фиксированном смещении мОм не более 1
Триодная часть
Напряжение анода в не более 250
Напряжение анода холодной лампы в не более 350
Мощность, рассеиваемая анодом вт не более 0,5
Ток катода ма не более 15
Ток катода в импульсе ма не более 200
Сопротивление в цепи сетки при автоматическом смещении мОм не более 3,3
Сопротивление в цепи сетки при фиксированном смещении мОм не более 1

Примечание:

При эксплуатации ламп значения величин, определяющих режим, не должны выходить за указанные предельно допускаемые значения. Невыполнение этого требования может привести к потере работоспособности лампы.

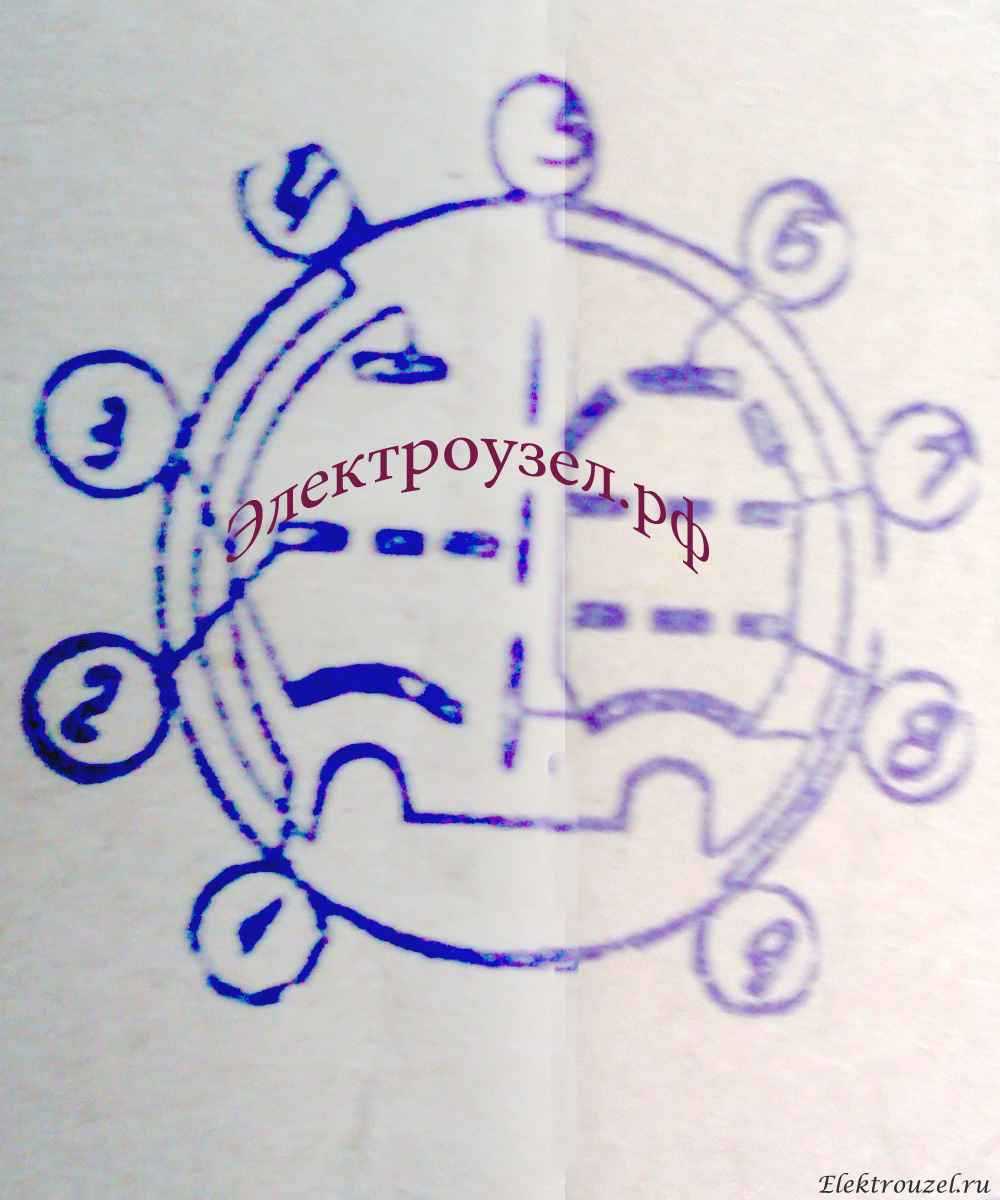

Схема соединения электродов со штырьками электронной лампы 6Ф5П.

Номера штырьков Наименование электродов
1 Анод
2 Сетка триода
3 Катод триода
4, 5 Подогреватель
6 Анод пентода
7 Сетка вторая пентодаа
8 Катод пентода, экранная система
9 Сетка первая пентода

Нумерация штырьков дана при рассмотрении лампы снизу. Конструктивные данные:

Высота лампы наибольшая — 78,5 мм;

Диаметр лампы наибольший — 22,5 мм;

Вес лампы наибольший — 20 гр.

Содержание драгметаллов:

Золото — 0,0066 мг.

Частотные свойства

На низких частотах (f <<� Fгр) коэффициент усиления пентода с активной анодной нагрузкой определяется крутизной лампы S и сопротивлением нагрузки Rн:

K = SRн

Та же формула применима и к реактивной нагрузке. При сопоставимых величинах сопротивления нагрузки и внутреннего сопротивления пентода Ra в формулу следует подставлять эквивалентное сопротивление генератора Rэкв = RaRн / (Ra + Rн). В области верхних частот пентод c активной нагрузкой характеризуется показателем коэффициента широкополосности (γ) — произведением частоты на коэффициент усиления, достижимый на этой частоте. Коэффициент широкополосности не зависит от активного сопротивления нагрузки, но убывает с ростом её ёмкостиСн:

γ = K Δf = S / (2π (Cвых + Свх + Сн)) .

Коэффициент широкополости массовых серий пентодов лежит в диапазоне от 50 до 200 МГц. Табличные значения коэффициента указываются либо для идеального случая Cн=0, либо для некоторого стандартного Cн. Для пальчиковых ламп принимается Cн=5.5 пФ, поэтому справочные значения коэффициента различаются несущественно. Для октальных ламп принимается Cн=10 пФ, поэтому их коэффициент широкополосности под нагрузкой примерно в полтора раза ниже «безнагрузочного» коэффициента.

Будет интересно Что такое триоды и где они применяются

Полезный материал: что такое полупроводниковый диод.

В пентодных усилителях без частотной коррекции коэффициент широкополосности должен превосходить верхнюю границу усиливаемых частот в 5…10 раз, в усилителях с частотной коррекцией — в 2.5…4 раза. Эта граница для самых совершенных цокольных пентодов не превышает 200 МГц. Замена активной нагрузки на узкополосный резонансный контур позволяет довести верхнюю рабочую частоту пентодов-желудей (1Ж1Ж) и отдельных пальчиковых ламп (6К1П) до 500 МГц. Дальнейшее повышение рабочей частоты одиночного каскада невозможно из-за неприемлемо высоких шумов пентодов.

Рабочую частотут широкополосного каскада можно повысить в разы, распараллелив каскад усиления и нагрузив его аноды на линию бегущей волны. Такой каскад с бегущей волной (иначе, каскад распределённого усиления) на n ламп имеет граничную частоту, в n раз превосходящую граничную частоту одиночного пентода. (в пределе до 1 ГГц). Число ламп в каскаде на практике было ограничено шестью-восемью. Ламповые каскады бегущей волны были дороги, требовали точной настройки, и потому были полностью вытеснены твердотельными усилителями СВЧ.

↑ Идея

Идея заиметь приличный ламповый тестер появилась у меня сравнительно давно, но двигался я в этом направлении медленно и печально, спотыкаясь по пути о собственную лень. Дополнительно замедляли меня препятствия в виде анализа попавшихся под горячую руку схем, часто противоречивых, размещённых на безбрежных просторах интернета и в книгах. Последней каплей, переполнившей чашу моего терпения стал eBay, продемонстрировавший просто космические цены за такие приборы. Так, понравившийся мне, но бывший в употреблении Hickok TV-2C/U TV-2 TV2 Mutual Conductance Tube Tester стоит сегодня порядка 850 американских рублей плюс 250 за пересылку. А к нему ещё надо добавить сетевой транс на 110 Вольт, ватт эдак на 200, как не больше.

Рядышком, в том же eBay’e, я радостно заметил наш родной, 21-килограммовый и очень убедительный Kalibr L3-3 Russian, новый, который вышлют прямо из Украины, но ценник у него составил весомые 850 плюс пересылка 280, итого 1130 тех же зелёных, американских.

При анализе схемных решений заводских и любительских конструкций у меня часто не было большой уверенности в объективности показаний их красивых цветных «показометров» с результатом «хорошая» или «плохая».

Мне же хотелось лишь измерить анодные токи позволяющие объективно оценить эмиссию ламп, в границах погрешности моих измерительных приборов.

https://youtube.com/watch?v=Ti1HIN_YyYM

Поиск повреждения в двужильном кабеле с толстой изоляцией

В случае с катушечными удлинителями хитрость с «иглоукалыванием» не пройдет, так как изоляция толстая и просто замучаетесь тыкать в провод. Можно воспользоваться обычным тестером-пробником, с помощью которого можно найти повреждение провода в удлинителе, и даже скрытую в штукатурке проводку. Для этого понадобится прибор со звуковой индикацией (или экранчиком, где отображаются изменения показаний) — цена вопроса 100 — 150 рублей.

Чтобы отыскать повреждение, необходимо включить удлинитель в розетку, а тестер настроить на среднюю или высокую чувствительность. Теперь ведем тестером вдоль кабеля. Там, где напряжение есть, тестер будет пищать, а где появится обрыв, тестер замолчит. Если проводим пробником по всему кабелю, а сигнал не пропадает, значит меняем положение вилки в розетке и выполняем процедуру заново — тестер реагирует только на фазный провод.

РАДИОЛАМПЫ

Действие радиоламп основано на способности накаленного металла излучать электроны. Радиолампа представляет стеклянный баллон, в котором находятся электроды:  нить накала (катод) и около него металлическая пластинка (анод).

Баллон укрепляется в цоколе, через который концы электродов выведены наружу и присоединены к ножкам для включения лампы в приемник. Схематическое изображение и общий вид простой радиолампы приведены на рисунке 17.

Лампа, имеющая два электрода, называется диодом; эту радиолампу можно применять вместо кристаллического детектора. Имеются и другие типы радиоламп; в них имеется большее количество электродов. Это радио-лампы, у которых между катодом и анодом установлен еще один или несколько электродов; эти электроды называются сетками. Если радиолампа имеет одну сетку, то такую радиолампу называют триод, две сетки — тетрод и три сетки — пентод. Радиолампы, в которых имеются сетки, применяются для усиления радиосигнала, принятого антенной приемника.

Радиолампы не ввинчивают в патрон, как осветительные, а вставляют в специальную ламповую панельку. Разные радиолампы имеют неодинаковое число контактных ножек. Чтобы при включении лампы не перепутать ножек, в центре цоколя имеется ключ, обеспечивающий правильное включение лампы (рис. 18). Каждая ножка имеет свой номер: от 1 до 8. Считают номера ножек цоколя лампы от бородки ключа в направлении движения часовой стрелки; так же и на ламповой панельке. Вывод управляющей сетки у большинства ламп присоединяют к колпачку на баллоне лампы. Наименование лампы всегда обозначают цифрами и буквами на баллоне лампы. На рисунке 19 мы приводим образцы ламп, примененных в тех радиоконструкциях, о которых мы говорим дальше.

ОДНОЛАМПОВЫЙ ПРИЕМНИК

С простейшим приемником (с ламповым детектором и одноламповым усилителем) вы уже познакомились. Соединив вместе эти две конструкции, можно получить двухламповый приемник по схеме, изображенной на рисунке 24.

Практически же никто не строит и не применяет таких схем приемников: они громоздки и невыгодны в работе. Обычно детектирование и усиление производятся одной лампой. На рисунке 25 изображена схема такого однолампового приемника; в нем применена лампа 2Ж2М.

Приемник следует монтировать на угловой панели шириной 12 см, длиной 15 см. Расположение ручек настройки приемника показано на рисунке 27.

Одной из главных деталей этого приемника является катушка, которая состоит из двух секций. Изготовляют ее на картонной гильзе охотничьего патрона диаметром 18-20 мм. На ней укрепляют четыре картонные «щечки» (размеры см. на рис. 26). Между ними проводом ПЭШО 0,15 (с эмалевой изоляцией и одним слоем изоляции из шелковых ниток) наматывают секции катушки.

Секция 1 состоит из 70 витков, а секция 2 — из 270 витков.

Намотку ведут виток к витку в несколько слоев в одном направлении. Секции соединяют между собой последовательно. Точку их соединения подводят к переключателю диапазона. Катушку устанавливают вертикально на панели.

Конденсатор C1 — антенный, величиной 100 микромикрофарад, а конденсатор С3 переменной емкости — возьмите величиной в 500 микромикрофарад, установите его таким образом, чтобы ось выходила через отверстие на переднюю стенку панели. На ось наденьте ручку с указателем настройки.

Для установки ламповой панели вырежьте круглое отверстие. На переднюю стенку панели выведите ручки переключателя диапазона и ручку выключателя приемника (батарей), укрепите гнезда для включения телефона или громкоговорителя. В левой части передней стенки укрепите два зажима для подключения проводов антенны и заземления.

Кроме того, как указано по схеме, включите в цепь сетки конденсатор С2 величиной в 200 микромикрофарад. Между сеткой и катодом включается сопротивление величиной 0,8- 1 мегом. К гнезду 4 ламповой панельки (вторая сетка) и катоду присоедините конденсатор С4 величиной в 0,5 микрофарады, а между второй сеткой и «4-» анода — сопротивление R2 величиной 50-80 килоом.

Параллельно гнездам телефонов включаете конденсатор С5 — 1 000 микромикрофарад.

Все соединения делайте как можно короче, но так, чтобы провода не соединялись между собой. Провода от секций катушки и от конденсатора переменной емкости С3 через отверстия, сделанные шилом или тонким сверлом, пропустите внутрь панели, где производится монтаж схемы приемника (рис. 27).

Этот приемник может принимать радиостанции, работающие на средних волнах от 200 до 500 м, и длинноволновые радиостанции от 700 до 1 800 м.

Послушав работу приемника в течение нескольких дней, заметьте, при каком положении конденсатора переменной емкости какие станции слышно, и вычертите шкалу для диапазона длинных и средних волн.

В этом приемнике можно использовать лампы 6К7 и 6Ж7.

Отличие от схемы рисунка 25 заключается в том, что катод соединяется с третьей сеткой не внутри лампы (как у 2К2М и 2Ж2М), а снаружи отдельным проводником; накал можно подключать отдельно от катода. Выключатель приемника устанавливают в цепи, подходящей к зажиму «- общий», или в цепи накала.

↑ Попытка номер два, победная

Вот таким-то образом (или подобием) и созрела у меня классическая анодная трансформаторная конструкция — простая и неубиваемая. И вот каков общий итог: измерительный стенд с ламповыми панельками и гнёздами, включающий 3 источника питания и измерительные приборы плюс шнуры со штеккерами.

Для измерения возможных межэлектродных замыканий я дополнительно сваял пробник на неоновой лампочке (рисунок 1).

Им предполагается поочерёдное тестирование всех выводов лампы относительно катода, к которому подсоединяем массу. Потом тестируем относительно сетки и так далее, пока все электроды не закончатся: wink: Этот тест делают на холодной, потом на прогретой лампе. Хотя тех же результатов можно достичь измерением межэлектродных сопротивлений обычным омметром.

В ходе испытаний мне показалось целесообразным подавать анодное напряжение последним, а отключать первым, хотя одновременная подача всех напряжений была мною протестирована и нареканий не вызвала.

Я не претендую на особую оригинальность решения поставленной задачи, но померять анодный ток, и, таким образом, определить разброс и остаточный ресурс ламп, которые я буду использовать в усилителе, для моих нужд оказалось вполне достаточным. При минимальных изменениях, таким тестером можно произвести измерения самых разнообразных ламп.

На рисунке 2 представлена блок-схема измерения тока анода в зависимости от напряжения сетки триода с дополнительной функцией контроля вакуума лампы.

В случае тетрода/пентода схема дополняется цепью 2-й сетки (рисунок 3).

Я приношу свои извинения за отсутствие цепи накала — sPlan 7 мне в пентодах накала не даёт: ireful:

Помимо контроля исправности, тестер позволяет снять анодно-сеточную характеристику ламп. Для этого необходимо подать на первую сетку ряд напряжений, получить соответствующие анодные токи и по точкам построить график. Тут желательно обходиться без излишнего фанатизма и учитывать максимально допустимую рассеивающую мощность анода (и второй сетки для тетродов-пентодов). Ориентир — график из справочника — на него и равняемся. А можно, например, замерить 3-4 анодных тока в рабочем диапазоне конкретной схемы и подобрать пары — квартеты с близкими параметрами.

Нелинейные искажения

Ухо человека терпимо к чётным гармоникам, но весьма чувствительно к призвукам нечётных гармоник, которые преобладают в спектре искажений пентода. Усилители мощности НЧ на пентодах могут достигнуть приемлемого уровня слышимых искажений только при весьма низком измеряемом КНИ, который достижим только при охвате усилителя глубокой отрицательной обратной связью (ООС)]. Усилители на триодах, напротив, обеспечивают приемлемое качество звучания без использования общей обратной связи. Лучевые тетроды занимают промежуточное положение: им также необходима ООС, но их спектр искажений ближе к триодному.

В современных ламповых УНЧ начального уровня широко используются пентоды послевоенной разработки EL34 (англ.)русск. и EL84 (англ.)русск. (аналог — 6П14П). Однако в качественных музыкальных УНЧ предпочтительны довоенные триоды прямого накала, в гитарных УНЧ — довоенные же лучевые тетроды. Последнее, вероятно, — следствие исторического разделения рынка на «европейские пентоды» и «американские лучевые тетроды». Мнение о лучшей линейности ламп довоенной разработки объясняется тем, что они были оптимизированы под низкие искажения — настолько низкие, насколько позволяла технология. «Усиление было дорого» (Morgan Jones), поэтому лампы и усилители тех лет проектировались так, чтобы дать приемлемый уровень искажений минимальным числом ламп без использования обратной связи. Да и сама теория обратной связи только-только создавалась.

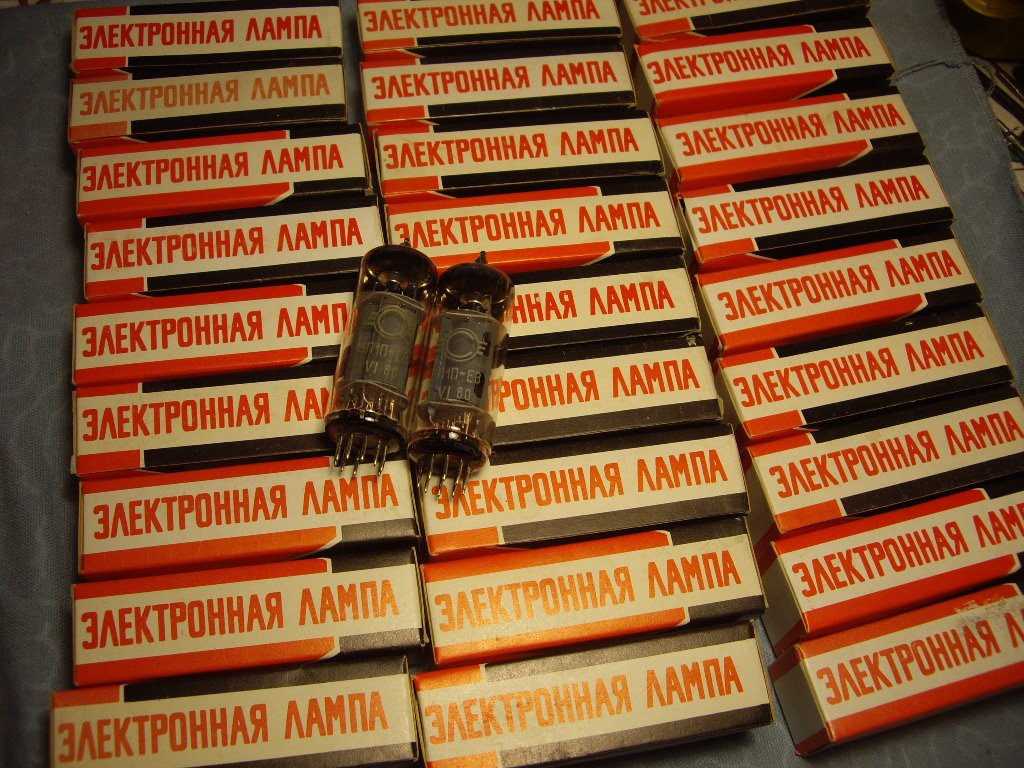

Электронные лампы в заводской упаковке

Удешевление ламп в 1940-е годы изменило конструкторский подход: с использованием глубокой ООС линейность лампы отошла на второй план]. Поэтому, например, классический послевоенный пальчиковый пентод EL84 (6П14П) проигрывает по искажениям довоенному лучевому тетроду 6V6 (англ.)русск. (аналог — 6П6С), хотя и превосходит его по другим параметрам, в частности, крутизне характеристики, выходной мощности. Лампы локтальной серии (англ.)русск. 1940-х годов, за исключением триода 7AF7, весьма линейны — они имеют и «довоенную» конструкцию электродов, и все преимущества цельностеклянных ламп.

Материал по теме: Как подключить конденсатор

Пентоды и лучевые тетроды, предназначенные для работы в ключевом режиме, в число которых входят лампы для ЭВМ первого поколения (например, 6Ж22П), лампы для узлов строчной развёртки телевизоров (6П36С), выходные лампы для радиопередатчиков (ГУ-50) имеют высокий уровень нелинейных искажений. При разработке этих ламп ставились иные приоритеты. В цифровой технике линейность не играла никакой роли, в производстве телевизоров линейность развёртки настраивалась на конвейере индивидуально для каждого аппарата, а в радиопередатчиках применяется выходной колебательный контур, подавляющий излучение на гармониках. Несовершенство производства «строчных» ламп ранних серий порождало большой разброс коэффициента нелинейных искажений, поэтому отдельные лампы этих серий могут быть весьма линейными. С ростом культуры производства разброс параметров уменьшился — лампы позднейших «строчных» серий имеют стабильно высокие искажения.

Готовим мультиметр к работе

Вынимаем прибор из чехла или футляра. Первым делом проводим визуальный осмотр. Корпус должен быть целым, крышка батарейного отсека установлена без перекосов. Визуально оцениваем целостность проводов и щупов. Отсутствие изоляции, которая может от времени просто осыпаться, восстанавливаем изолентой. Поможет и термоусадочная трубка, если она есть. Щупы тоже стоит осмотреть, замотать сколы по необходимости. Селектор мультиметра ставив в режим измерения омов, на отметку в 200 Ом. Чёрный кабель со щупом включаем в гнездо Com. Красный — в гнездо с символами измеряемых величин, названных в честь Алессандро Вольта, Андре-Мари Ампера и Георга Ома — V, A и Омега.

На индикаторе должна быть единица. Если это не так — прибор нуждается в ремонте. Замыкаем накоротко щупы. На дисплее должна выйти цифра ноль. Если всё так и происходит — прибор исправен. Если цифры меняются, отображаются тускло, попробуйте поменять элемент питания прибора на заведомо свежий и рабочий. Не помогло — мультиметр надо ремонтировать. Для проверки лампочки ставим селектор мультиметра на символ поиска обрыва. На корпусе в этом месте схематично изображён диод.

↑ Практическая реализация лампового тестера

Практическая реализация тестера очень близка к блок-схеме с той только лишь разницей, что батареи для накала и 1-й сетки заменены на стабилизированные лабораторные блоки питания (рисунок 4).


Ламповые панельки распаяны на гнёзда, а к ним соединительными шнурами подсоединены блоки питания и измерительные приборы. В качестве измерительных приборов я использовал имеющиеся у меня в наличии мультиметры, а накал контролируют встроенные в лабораторный блок питания цифровые вольтметр и амперметр.

Анод и 2-я сетка запитаны от трансформатора с переключаемой вторичной обмоткой, мостом и 2-мя электролитами. Грубая установка анодного напряжения осуществляется переключением его вторичной обмотки, а для точной установки служит потенциометр R5.

С2 в цепи первой сетки устраняет возможные возбуды лампы, размыканием кнопки SW1 контролируется вакуум — сеточная цепь становится высокоомной и при плохом вакууме в лампе анодный ток будет заметно расти. Кнопка SW2 служит для контроля отсутствия внутрилампового замыкания катода и подогревателя — в норме при её нажатии ток анода должен резко обнулиться.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

  1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
  2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

Обратите внимание! В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает. При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания)

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).
