Регулятор дхо без использования сложных микросхем

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Полезное видео

С некоторыми вариантами установки и подключения дхо вы можете ознакомиться на видео ниже:

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1.
Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2.
Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3.
Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4.
Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

– это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Коммутация фар дальнего света изменением штатной электропроводки.

Почти все американские и скандинавские автомобили идут со штатной проводкой, которая позволяет тумблером (реле) коммутировать лампы дальнего света из параллельного соединения в последовательное. При этом включении мощность ламп составляет примерно треть от штатной.

В принципе ничего не мешает доработать проводку и в наших машинах. Только при этом штатная проводка хоть ненамного, но меняется.

Штатно фары дальнего света (ДС) подключены так:

Проводка от монтажного блока может идти либо раздельными жгутами, либо одним общим:

В обоих случаях в земляной провод одной из ламп врезается реле, в выключенном состоянии коммутирующее лампу вместо массы на «плюс». Реле срабатывает либо от напряжения габаритов, либо от суммарного сигнала с ДС и БС.

Для первого случая этого одного реле будет достаточно. Но схема плоха тем, что она оставляет присоединенным штатное реле света. Часто так нельзя делать, надо изучить электросхему автомобиля.

Во втором случае лучше использовать три реле (или одно на три контактных группы), два из которых отключают фары от штатного реле света. Этот вариант электробезопасен для штатного оборудования. Он применим и в первом случае, но там реле придется размещать в двух местах и соединять их дополнительным проводом, а это сильно увеличивает стоимость установки.

В любом случае доработка электропроводки занимает от пары нормочасов в сервисе.

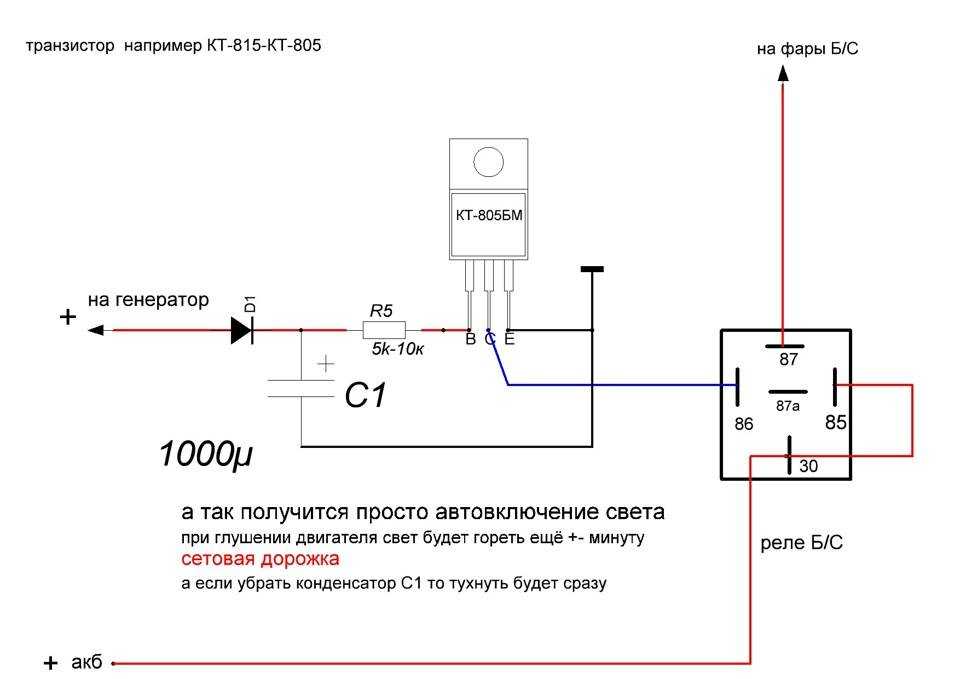

Контроллер для ДХО без микроконтроллера

Вот такая тавтология. Но тем не менее, написанное, по синтаксическим, орфографическим и смысловым правилам, имеет право на жизнь. Примечание автора: контроллер – это устройство управления электроникой; микроконтроллер – миниатюрная часть контролера на базе интегральной микросхемы.

Если Ваш автомобиль не оборудован штатными лампами дневных ходовых огней, а применение основных фар слишком расточительно для Вас, Правила дорожного движения РФ позволяют для обозначения транспортного средства в светлое время суток применять противотуманные фары.

Но этот вариант рационален лишь в том случае, если мощность лампочек в противотуманных фарах меньше мощности ламп в основных фарах. Если это не так, то установки ДХО не избежать. Вообще, на данный момент, установка ДХО на транспортное средство, находящееся в эксплуатации, не является обязательной, но к 2020 г все автотранспортные средства должны быть оборудованы дневными ходовыми огнями.

В итоге, вывод напрашивается сам – однозначно устанавливать ДХО.

Для этого можно воспользоваться услугами специализированного автоцентра, а можно самостоятельно выполнить эту не очень сложную операцию. Конечно, многое зависит от автомобиля (трудоемкости снятия приборной панели и бампера) и от происхождения самого комплекта ДХО (заводское производство либо самоделка). Следует напомнить, что самостоятельно установленные ходовые огни должны соответствовать требованиям ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48 и №87) или п. 1.3.29 приложения № 5 к «Техническому Регламенту безопасности колесных транспортных средств».

Контроллер ДХО на основе реле

На большинстве автомобилей стоят штатные заводские противотуманные фары. Но не все водители ими пользуются. Причины разные: не возникает необходимости, фары слишком прожорливы либо просто неэффективны. Вот их и можно переделать в ходовые огни. Лампочки, естественно, придется поменять на LED-аналоги (светодиодные). Это даст неплохую экономию эл

энергии и, что немаловажно, позволит при расчете электрической мнемосхемы пренебречь потребляемым током

Далее, нужно будет изменить штатную схему включения. Вот тут потребуется (с высокой долей вероятности) снятие приборной панели и бампера. По отзывам трудящихся, делается это за час с небольшим. После получения доступа к бортовой электропроводке коммутируем все следующим образом:

Важно обеспечить правильную работу ходовых огней: они должны включаться при переводе ключа зажигания в положение, обеспечивающее работу двигателя, и отключаться при включении ближнего/дальнего света основных фар либо стояночных огней (габаритов). Для этого сигнал габаритов можно взять прямо с подсветки кнопки

Так Вы никогда не забудете выключить ДХО. Данная схема проверена многими автовладельцами и нареканий не имеет.

Но что делать, если в автомобиле доступ к проводке внутри салона крайне затруднен или вообще невозможен? Для ленивого автолюбителя с непытливым умом это будет настоящим препятствием. Нужно другое решение. Рассмотрим следующий вариант.

Вариант на ATmega8

Светильники ДХО можно приобрести отдельно, без модуля управления, по вполне сносной цене. Отверстия в бампере уже имеются (от противотуманных фар), если нет, вырезаем. Весь монтаж заключается в фиксации светильников четырьмя саморезами. Дело за контроллером. В предлагаемом варианте рассмотрим применение «старого» доброго ATmega8, 8-ми битного микроконтроллера фирмы Atmel.

Кстати, с его помощью возможно также реализовать дополнительные функции, к примеру, индикацию работы ПЖД, которая имеет свойство отключаться на заведенной машине. Алгоритм работы схемы на ATmega8 такой: если машина заглушена, напряжение на АКБ меньше 13,5 В, если заведена — идет зарядка, и напряжение выше 13,5 В.

Ходовые огни включаются автоматически.. Из подключений 2 провода на АКБ и 2 провода на ДХО. При аккуратном монтаже ДХО средней ценовой категории очень гармонично впишутся в экстерьер автомобиля.

Существует еще вариант сборки управляющего контроллера ДХО на основе компаратора.

Схема контроллера ДХО на компараторе LM358

В данной схеме компаратор реализован на базе низкопотребляющего двухканального операционного усилителя LM358. Схема получается очень дёшевой, к тому же, отпадает необходимость в стабилизаторе напряжения, однополярное питание LM358 рассчитано на 3 – 30 В, опять же, экономия. Принципиальная схема ниже, там все просто и понятно.

Настройка данного контроллера сводится к установке триммером порога срабатывания схемы при работе генератора, т.е. при напряжении в бортовой сети выше 13,5 В.

Собирается всё очень быстро, работает надежно даже в сильный мороз.

архив к статье..

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод габаритной лампы;
  • 86 – на корпус авто;
  • 87а – на «+» с замка зажигания;
  • 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Законно ли устанавливать ДХО в поворотники

Вообще, по поводу вмешательства в конструкцию автомобиля у инспектора могут возникнуть претензии. Если ДХО предусмотрено производителем, как на многих современных автомобилях, то вопросов нет. Но самостоятельная установка как раз и есть такое вмешательство, и за несоблюдение правил можно получить штраф.

Есть ГОСТ, который регламентирует расположение дневной подсветки. Например, расстояние между правой и левой должно быть не меньше 60 см, а высота от земли их должна быть не менее 25 см и не более 150 см. Также надо использовать исключительно белый свет и соблюдать углы наклона и поворота. Свет должен автоматически включаться при запуске двигателя и выключаться вместе с ним.

После установки нужно получить разрешение на эксплуатацию, даже если всё было сделано строго по ГОСТ-у. Иначе могут возникнуть проблемы при первом же техосмотре. Особенно это относится к гибким ходовым огням с функцией бегущего поворотника, так как их обычно устанавливают на своё усмотрение, как тюнинг, не предусмотренный конструкцией. Они могут не соответствовать требованиям.

Поэтому всегда надёжнее обратиться к специалистам, которые подберут и установят подходящие к автомобилю ходовые огни, а затем оформить их официально.

Лучшие цены и условия на покупку новых авто

Инструкция по замене и установке

Если вы решили устанавливать в свой автомобиль диодные ходовые огни, то не обязательно идти в магазин за новым комплектом, ведь все можно сделать своими руками. Чтобы сделать диодные ДХО, вам потребуется светодиодная лента. Сами светодиодные элементы должны располагаться на специальной алюминиевой плате, поскольку они не предназначены для ручной установки, соответственно, монтаж вряд ли обойдется без повреждений. Также при покупке учитывайте, что диоды от менее известных производителей из Азии, вероятнее всего, будут стоить значительно дешевле. Однако и освещение от них будет в разы хуже, поэтому мы бы рекомендовали не экономить, а отдать предпочтение более дорогому, но более качественному варианту.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Это интересно: Как заменить батарейку в ключе Тойота РАВ 4 — обобщенный взгляд

Ходовые огни дневного света своими руками

Учитывая небольшую стоимость как самих ДХО, так и их установки, есть возможность сделать ходовые огни дневного света своими руками.

Для этого потребуются следующие элементы:

  • противотуманные фары
  • алюминиевые пластинки
  • светодиодная лента

Как установить дневные ходовые огни: фото, пошаговая инструкция

  1. Приобретаем недорогие противотуманки и аккуратно разбираем их.
  2. Размягчить герметик, на который посажены стекла можно строительным феном, обдувая им осветительный блок со всех сторон.

Если обработка направленной струей горячего воздуха не помогла, поместите фары в духовку и подержите 5 минут при температуре 100 градусов.

Осторожно отделяем стекло от платформы при помощи тонкой отвертки.
Для экономии времени сразу тонируем стекла. Приклеивать можно простую китайскую тонировку, хотя дорогие материалы тоже подойдут.
Пока тонировка сохнет, переходим к монтажу внутренностей: отсоединяем провода, планку держатель, стекло, рассеиватель и корпус.

Вырезаем подложки под светодиоды из алюминиевых пластинок. Их поверхность должна быть плоской, ровной и без коррозии.
Затем пластинки сажаем на силиконовый герметик, крепим к внутреннему корпусу рассеивателя и даём ему время подсохнуть.
С помощью светодиодной ленты делаем световые элементы. Использовать рекомендуется ленту с силиконовой защитой.

Элементы состоят из 2-х полос, горизонтально закрепленных на алюминиевые платформы.

Сажаем ленты на силиконовый герметик и производим спайку.
После того как все детали закрепятся, производится монтаж затонированных стекол. Их тоже сажаем на герметик.

Рассеиватель можно сделать двумя способами: вылить из эпоксидной смолы или фрезеровать оргстекло. Первый способ более дешёвый и доступный.

Смотрите видео о том, как сделать ДХО своими руками:

Светодиодные фары и закон 2020 г

Основная нормативная база не изменилась: 12.5 КоАП РФ часть 1,2,3, 12.20 КоАП РФ, ТР ТС 018/2011 п.77, ПДД, п. 19.6, 3.7 и 3.8 КоАП РФ.

Установка светодиодных фар подходит под общую формулировку 12.5 КоАП часть 1 — изменение конструктива. Соответственно, необходимы все те же самые действия, что и по балкам.

Установка светодиодных фар происходит в бампер под места штатных противотуманок, на передний бампер или на крышу. Вариант с крышей точно такой же как и с балками.

Установка дополнительных светодиодных фар в штатные места ПТФ либо врезкой в бампер не является заметным изменением конструкции, а потому тормозить практически никогда не будут. Необходимо хорошо закрепить фары, отрегулировать их и пользоваться в свое удовольствие, т.к. конструкцией большинства автотранспортных средств предусмотрены места под ПТФ. Единственные нюансы это мощность, цвет свечения и направление. Уважайте других водителей и не слепите их.

У фар, согласно ПДД РФ «Приложение. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств»:

Если же фары крепятся на бампер, необходимы все те же шаги, что и по балкам. Заметить их сложно, если целенаправлено не останавливать всех подряд. В ночное время суток неотрегулированные доп фары сильно слепят встречный поток. Возможно все уже встречали, когда навстречу едет облако света, и только при приближении на близкую дистанцию становится понятно, что установлено все-лишь 2 дополнительные неотрегулированные фары белого свечения.

Какие выводы по фарам можно сделать

Необходимо покупать светодиодные фары с сертификатом завода изготовителя, что фара соответствует ТР ТС 018/2011 п.77.
Необходимо запомнить содержание 12.5 часть 1-3 КоАП РФ: Ч.1 — 500 руб., Ч.3 — лишение прав на 6-12 месяцев.
В случае, если говорят о нарушении ПДД РФ «Приложение

Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств» пункта 3, ссылайтесь на ТР ТС 018/2011 п.77 при наличии сертификата, если его нет, то на штраф 12.5 ч.1 КоАП РФ в 500 руб.
И самое важное — минимальный штраф за фары в 500 руб. могут выписать даже при наличии сертификата — на усмотрение инспектора.
В случае, если нет документа на свет, готовьтесь к 12.5 ч.3 КоАП РФ и лишению прав на 6-12 месяцев
