Звуковой усилитель на tda 2030, tda2040, tda2050

↑ Упомянутые источники

• Стереофонический аудиоусилитель на микросхеме TDA2616 • Аудио усилитель TDA7265 2×25W. Объект «Труба» — отгадка • TDA7265 Справочный листок на Датагоре. • TDA7265 (25 +25W STEREO AMPLIFIER WITH MUTE & ST-BY, April 2002). • TDA7265B (30 W + 30 W stereo amplifier with mute and standby, December 2011). • TDA7269A (14W+14W STEREO AMPLIFIER WITH MUTE & ST-BY, June 2003). • TDA7292 (40 W + 40 W stereo amplifier with mute and standby, February 2012). • Баширов С. Р., Баширов А. С. Современные интегральные усилители. — М.: ЭКСМО, 2008. — 176 с. • Авраменко Ю. Ф. Качественный звук — сегодня это просто. — К.: МК-Пресс, 2007

— 288 с.Спасибо за внимание!

Принцип работы УМЗЧ на TDA7496SA

Напряжение звуковой частоты поступает на входы микросхемы DA2 через защитные резисторы R7, R8, R12, R13. Последовательно включенные маломощные стабилитроны VD13, VD14 и VD15, VD16 защищают входы микросхемы от перегрузки. Наличие защитных цепей на входах микросхем УНЧ обязательно при отсутствии на входах УМЗЧ относительно высокоомных резисторов и регулятора громкости. Конденсаторы С15, С16 предотвращают поступление на вход УМЗЧ радиочастот. В этом усилителе установлены два входных гнезда XS1, XS2 разных типов, необходимые для подключения различных источников сигнала. Оба двухканальных входа включены параллельно, что позволяет использовать устройство как пассивный переходник-удлинитель.

Электронный регулятор громкости выполнен на переменном резисторе R10. С подвижного контакта этого резистора управляющее напряжения через резистор R14 поступает на вывод 3 DA1. Конденсатор С20 устраняет «шорохи» переменного резистора. Для питания узла регулятора громкости достаточно напряжения +5 В, но в этой конструкции используется напряжение +6,8 В, выбранное с целью возможной дальнейшей модернизации конструкции, например, оснащение усилителя мощности предварительным УНЧ.

Динамические головки подключены к выходам DA2 через разделительные конденсаторы С27-С30, замкнутые контакты выключателя SA2 и дроссели L1, L2. Демпфирующие цепочки R15С25 и R16C26 устраняют возможное самовозбуждение DA2 на ультразвуковых частотах. Дроссели L1, L2 уменьшают влияние на работу DA2 мобильных телефонных аппаратов и радиомодемов. К выходу УМЗЧ (гнездо XS3) могут быть подключены головные телефоны. Резисторы R19, R20 ограничивают поступающую на наушники мощность. Резисторы R17, R18 предназначены для устранения щелчка в момент подключения к работающему усилителю динамических телефонов или наушников.

Наушники не отключаются при подключенных динамических головках, что удобнее, в сравнение с тем, когда динамики и наушники могут работать только попеременно. Конденсатор С22 установлен ёмкостью в десять раз меньшей, чем рекомендовано типовой схемой включения микросхемы TDA7496SA, это необходимо для ускорения установления половинного напряжения на обоих выходах DA2. Модуль УМЗЧ питается нестабилизированным напряжением около 20В постоянного тока. При таком напряжении питания размах амплитуды сигнала на подключенных к выходу УМЗЧ динамических головках будет около 17 В.

Выходная мощность музыкального сигнала на подключенных нагрузках сопротивлением 8 Ом составит честные (не «китайские») 2×2 Вт. Это для небольшой комнаты будет гораздо громче и качественнее, чем «китайско-калининградские» 2×10 Вт (звуковой мощности) у LED телевизоров с экраном 32-42 дюйма.

Принципиальная схема и печатная плата

Принципиальная схема мостового усилителя низкой частоты(УНЧ) на микросхеме TDA2005 приведена ниже:

Рис. 2. Принципиальная схема мостового усилителя мощности (УМЗЧ) на микросхеме TDA2005.

Перечень радиоэлектронных компонентов, используемых на схеме:

R1 — 220 Ом 1;
R2, R3 — 1,1 Ом;
C1 1000 пФ;
C2, C3 — 10 мкФ/25…50 В;
C4, C6…C9 — 0,1 мкФ;
C5 — 1000 мкФ/25…35 В;
DA1 — TDA2005.

Печатная плата для усилителя на микросхеме TDA2005 является достаточно компактной по размерам, а разводка наиболее удачной в плане разводки земли(общего).

Рис. 3. Печатная плата (вид со стороны дорожек) для усилителя на микросхемеTDA2005.

Рис. 4. Расположение электронных компонентов на печатной плате интегрального усилителя.

Спасибо за печатную плату разработчикам МастерКит (MasterKit A057).

Теперь перейдем к самому интересному, к тестированию.

Замечу сразу, что схема и печатная плата на которых собран усилитель взяты из интернета и позиционируются как самые популярные. Приступим.

Усилитель тестировался на советских колонках импедансом 4 Ом. Питание трансформаторное 18 вольт.

По питанию: усилитель начинает работать уже с 3-х вольт, правда не очень хорошо, на низких частотах захлебывается. Уже на напряжении в 19 вольт срабатывает защита. Оптимальное питание 14 вольт 3 ампера.

Микросхема сильно греется, так что позаботьтесь о хорошем радиаторе, не лишним будет использовать термопасту.

Выходное сопротивление усилителя: как ни странно, но показания равны 0 Ом.

АЧХ меня удивила, довольно прямолинейна

Связанные материалы

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута… 3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Объект «Труба». Загадка!… Кто догадается, что это за космическая штуковина, тому ничего не будет. Свои догадки пишите в…

5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута… 5000 современных микросхем УНЧ и их аналоги. Е.Ф.Турута Издательство: Наука и техника Год издания:…

TDA7265… 25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Современные усилители на микросхемах. Баширов С.Р…. Современные усилители на микросхемах. Баширов С.Р. В данном издании рассмотрены конструкции узлов…

Микросхемы для импульсных источников питания и их применение… Хочу предложить Вашему вниманию справочник «Микросхемы для импульсных источников питания и их…

Аудио усилитель TDA7265 2x25W. Объект «Труба» — отгадка… С загадкой получился некоторый фальстарт: я прислал Игорю фото с вопросом «стоит ли писать от этом…

TDA1514A: 50-ваттный усилитель за 15 минут… Одна из разработок — микросхема TDA1514A – может помочь в создании Hi-Fi усилителя…

Защита USB-устройств от статики. Чипы TPD2E001, USB6B1, STF202-22T1G… Наверное каждый из нас когда-нибудь испытывал на себе разряд статического электричества, а многие…

Популярные статьи Цветок из капронобой ткани

Усилитель на микросхеме TA8205, TA8210, TA8215, TA8221… Очень кратенькая практическая статейка с фотками, навеянная проектом нашего болгарского товарища по…

Мостовое включение

Мостовая схема позволяет добиться до 120 Вт на выходе. Для её реализации потребуется две микросхемы и только в случаях, когда нагрузка составляет 8 или 16 Ом. При меньшем сопротивлении, из-за больших токов, TDA может перегреться и выйти из строя. Она представляет собой конструктивное решение из двух типовых, рассмотренных выше. При этом, громкоговоритель подключен между выходами (контакт 14) микросхем. Оптимальное питающее напряжение для такой сборки не менее 35 В. Вход одного из усилителей (контакт 3) должен быть подключен к земле.

Здесь необходимо наличие резистора обратной связи (на 22 кОм), между контактами 14 и 2, первой и второй микросхемы соответственно. Если этого не сделать, то усилитель работать не будет.

Для включения усилителя на контакты 10 (Mute) и 9 (StandBuy) должно подаваться не менее 5 В.

Печатная плата.

Печатная Плата (ПП) спроектирована исходя из имеющихся радиоэлементов и корпуса.

Рациональнее было бы разместить блок питания и оконечные усилители на одной печатной плате, но сделать это не позволила конструкция корпуса, а именно то обстоятельство, что большую часть корпуса занял силовой трансформатор.

Для увеличения сечения дорожек и уменьшения расхода хлорного железа, площадь дорожек была увеличена с использованием инструмента «Полигон».

На картинке фрагмент печатной платы, выполненной из стеклотекстолита сечением 1мм, по описанной здесь технологии.

Для повышения надёжности и ремонтопригодности, в отверстиях, предназначенных для установки плавких вставок, развальцованы медные пустотелые заклёпки (пистоны) поз.1.

Для соединения с другими блоками усилителя, в соответствующие отверстия платы заклёпаны медные штырьки поз.2.

This movie requires Flash Player 9

На интерактивной картинке видно, как собиралась эта печатная плата. Добавил этот ролик, так как, как раз во время сборки экспериментировал с цейтраферной съёмкой. Чтобы «управлять» картинкой, потяните изображение мышкой.

В качестве предохранителей я использовал отрезки отдельных жил провода МГТФ (провод во фторопластовой изоляции) диаметром 0,07мм. Такие импровизированные плавкие вставки заменяют предохранители номиналом около 1-го Ампера.

При установке микросхемы TDA2030 на радиатор, нужно иметь в виду, что корпус этого чипа соединён с минусом источника питания. Если на один радиатор устанавливаются сразу две микросхемы, то нужно предусмотреть и установку изоляционных прокладок. Последние можно выполнить из любого материала обеспечивающего зазор в 0,03… 0,05мм между сопрягаемыми поверхностями. Например, можно использовать марлю, бинт или канву, пропитанную термопроводящей пастой КПТ-8.

Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика).

На этой картинке изображен разрез соединения микросхемы с радиатором охлаждения.

Винт М2,5.
Шайба стальная М2,5.
Шайба изоляционная М2,5.
Корпус микросхемы.
Прокладка – отрезок трубки (кембрика).
Прокладка – х/б канва, пропитанная пастой КПТ-8.
Радиатор охлаждения.

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).

Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.

Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.

Конструкция и детали стереоусилителя

Большинство деталей блока питания установлены на монтажной плате размерами 95×80 мм, рис.З. Все компоненты блока питания установлены в корпусе одной из колонок размерами 180x128x140 мм. В конструкции можно применить постоянные резисторы типов С1-4, С1-14, МЛТ, РПМ, С2-23, С2-33.

Резистор R2 желательно применить проволочный мощностью 2…5 Вт сопротивлением 10… 33 Ом. Переменный резистор R10 типа СПЗ-З0а или аналогичный с линейной характеристикой зависимости сопротивления от угла поворота подвижного контакта. Вместо варистора MYG20-431 подойдёт FNR-20K431, FNR-20K471, LF14K471, LF20K471, GNR20D431 К, TVR14-471.

Неполярные конденсаторы С1 – С4, С15, С16 керамические К10-17, К10-50 или импортные. Остальные неполярные конденсаторы малогабаритные плёночные. Электролитические конденсаторы оксидные алюминиевые или танталовые типов К50-35, К50-68, К50-29, К53-19 или аналоги.

Диоды FR155 можно заменить любыми из 1 N5391 – 1 N5399, FR151 -FR157, FR201 – FR207, КД258, КД411. Диоды Шотки 1N5822 можно заменить SR360, SR306. Вместо стабилитрона Д815А подойдёт 1N5338. Стабилитроны BZV55C- 5V6 можно заменить 1N4734A, КС156Г. Светодиоды могут быть любыми непрерывного свечения с повышенной светоотдачей без встроенных резисторов, например, серий КИПД40, КИПД66.

Германиевый р-п-р транзистор МП26А можно заменить МП26А.Б, МП25Б, МП40А, МП21А, Б. Вместо микросхемы AN7805 подойдёт KIA7805, МС7805, TL780-05C, КА7805, L7805CV. Отечественные микросхемы типа КР142ЕН5А и КР142ЕН5В для работы в этой конструкции не подходят. Микросхему стабилизатора напряжения устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 70 см2 (одна сторона).

Микросхему УМЗЧ типа TDA7496SA в этой конструкции можно заменить TDA7496. Микросхема TDA7496S для работы в этой конструкции не подходит. Микросхема TDA7496SA является наиболее совершенной по встроенным дополнительным функциям, но в описываемой конструкции из них используется только электронная регулировка громкости. Эту микросхему устанавливают на ребристый дюралюминиевый теплоотвод с площадью охлаждающей поверхности 160 см². Большинство деталей УМЗЧ установлены на монтажной плате размерами 95×80 мм, рис.4.

Понижающий трансформатор можно изготовить самостоятельно. Подойдёт Ш-образный магнитопровод с площадью центрального керна 8,2…9 см2. Первичная обмотка содержит 1410 витков обмоточного провода (типа ПЭЛ или ПЭВ) диаметром 0,23…0,27 мм. Обмотка II содержит 70 витков обмоточного провода диаметром 0,68 мм. Обмотка III — 120 витков обмоточного провода диаметром 0,68 мм. Между обмотками прокладывают несколько изоляционных слоёв лакоткани. Ток холостого хода такого трансформатора будет всего около 10 мА.

Вместо самодельного трансформатора можно применить унифицированный ТТП-40. Выключатель IRS-101-3C можно заменить IRS-201 -ВС, IRS-101 -1АЗ, IRS101-12C. Выключатель SA2 типа П2К с четырьмя группами контактов, соединенных попарно параллельно, можно заменить SDDF-3, KDC-A04, ПКН-41-1-2. Дроссели L1, L2 представляют собой проволочные перемычки с надетыми на них ферритовыми трубками длиной 10…20 мм. Держатель предохранителя в цепи 230В типа ДП1-ЦМ.

При компоновке элементов УМЗЧ следует внимательно отнестись к разводке сигнальных и силовых цепей общего провода. На принципиальной схеме (рис.2) силовые цепи УМЗЧ показаны утолщёнными линиями. К общей точке соединения минусов конденсаторов С23, С24 индивидуальными проводниками или отдельными дорожками должны быть подключены выводы 11, 15, 8 DA1, соответствующие выводы ВА1, ВА2.

Популярные статьи Красиво упаковываем подарки своими руками

Сигнальный общий провод берёт начало от вывода 8 DA2. АС с модулем УМЗЧ соединяют с АС с модулем питания с помощью четырёхжильного кабеля длиной 2…4 метра, сечение по меди каждой жилы 0,75…1,0 мм2. Внешний вид конструкции в сборе показан на фото в начале статьи. Безошибочно изготовленное из исправных деталей устройство начинает работать сразу и не нуждается в налаживании.

Связанные материалы

TDA7265… 25+25 Ватт стерео усилитель с Мутем и Стендбаем. Можно включать в мосте. Защита от КЗ и перегрева….

Популярные статьи Сундучок из пластиковых бутылок

↑ Детали, печатная плата и характеристики УМЗЧ

Детали усилителя

DA1 — TDA7265 STM, корпус Multiwatt 11 (замена: TDA7269, TDA7269A, TDA7265B, TDA7292) — 1 шт.,VT1 — 2N2222 — 1 шт.,VD1 — Стабилитрон BZX55C5V1 5,1V 0,4W, корпус DO-35 — 1 шт.,R1, R2 — Рез.-0,25-1,0 МОм (коричневый, черный, зеленый, золотистый) — 2 шт.,R3 — R6 — Рез.-0,25-620 Ом (синий, красный, коричневый, золотистый) или рез.-0,25-619 Ом 0,5% (синий, коричневый, белый, черный, зеленый) — 4 шт.,R7, R8 — Рез.-0,25-20 кОм (красный, черный, оранжевый, золотистый) или рез.-0,25-20 кОм 0,5% (красный, черный, черный, красный, зеленый) — 2 шт.,R9, R10 — Рез.-2-4,7 Ом (желтый, фиолетовый, золотистый, золотистый) — 2 шт.,R11 — Рез.-0,25-2 кОм (красный, черный, красный, золотистый) — 1 шт.,R12, R13 — Рез.-0,25-15 кОм (коричневый, зеленый, оранжевый, золотистый) — 2 шт.,R14 — Рез.-0,25-18 кОм (коричневый, серый, оранжевый, золотистый) — 1 шт.,C1, C2 — Конд. 2,2/50V 0511 NPL или конд. К73-17 имп. 2,2 мкФ х 100 В 5% POLYESTER BOXED, B32522C1225C1225J000 — 2 шт.,C3, C4 — Конд. NPO 750 пФ 5% керам. имп. или FKP2 750 пФ х 100 В, WIMA — 2 шт.,C5, C6, C9, C10 — Конд. К73-17 имп., 0,1 мкФ, 63В, 10%, POLYESTER BOXED, B32529C0104K000 — 4 шт.,C7, C8 — Конд. 1000/50V 1331+105°С — 2 шт.,C11 — Конд. 1/50V 0405+85°С — 1 шт.,X1, X2 X3; X4, Х5, Х6 — TB-3 (300) клеммник 3 к. шаг 5 мм на плату — 2 шт.,X7, X8; X9, X10 — TB-01A клеммник 2 к. шаг 5 мм на плату — 2 шт.,J1, J2 — PLS-3 2,54 вилка 3 к. на плату — 2 шт.,P1, P2 — MJ-0-4 съемная перемычка (джампер) с шагом 2,54 мм высотой 4,5 мм для штыревых контактов PLS — 2 шт.,печатная плата 82×82 мм — 1 шт.

Рис. 3.

Размещение деталей стереофонического усилителя на печатной плате. Дорожки показаны на просвет Максимальная выходная мощность: Rн=8 Ом — 25 Вт, Rн=4 Ом — 20 Вт;Полоса пропускания по уровню — 3 дБ: 4 Гц…100 кГц;Входное напряжение: 0,4 В;Входное сопротивление: 20 кОм;Коэффициент гармоник: 0,02%;Разделение между каналами: не хуже 70 дБ.

Работа темброблока

Регулировка частот построена классическим образом, элементы, вносящие изменения в характеристики сигнала, находятся в петле отрицательной обратной связи микросхемы U4A. На сопротивлении X1 состоят конденсаторы C17 (4,7 nF), C20 (33nF) и резистор R7 (10k), «половина» потенциометров P1A (100k), P2A (100k) и элементов R8 (10k) и R13 (3,3 к). Сопротивление X2 представляет собой конденсаторы C18 (4,7 nF), C21 (33nF), резистор R9 (10k), «половина» потенциометров P1A, P2A и элементов R8 и R13. Помочь понять может рисунок далее:

Когда любой из ползунков потенциометров P1A или P2A будут переведены со своего среднего положения — это приведет к изменению значения X1 и X2, а, следовательно и значение усиления становится отлично от -1 и начинает зависеть от частоты

Обратите внимание то, что значения X1 и X2 всегда зависят от частоты, поэтому фиксируется только в случае X1=X2

Потенциометр P1A отвечает за регулировку низких частот. Для высоких частот сигнала конденсаторы C20 и C21 являются проводниками, так что регулировка с помощью потенциометра не дает никакого эффекта для этих частот. Потенциометр P2A позволяет регулировать высокие частоты, а благодаря конденсаторам C17 и C18 он не влияет на регулировку баса. Для низких частот конденсаторы C17 и C18 представляют собой размыкание из-за чего потенциометр отключается от схемы и его влияние на регулирование становится незначительным.

Сигнал с выхода темброблока поступает через R12 (4,7 k) на потенциометр для регулировки громкости P3A (100k) и далее еще на ОУ U5A (NE5532). Элементы R14 (15k) и R15 (33k) задают усиление около -2 (-33k/15k). С выхода U5A сигнал через фильтр R17 (100Р), C3 (1uF) и R4 (100k) попадает на вход усилителя мощности УМЗЧ.

Граничную частоту фильтра для сабвуфера можно рассчитать с помощью программ или изменяя значения элементов экспериментально.

Второй канал предусилителя работает аналогично, пассивные элементы в нем, возникающие обозначены дополнительно буквой «а», а потенциометры и операционные усилители имеют маркировку «Б».

Дополнительным модулем является сумматор и активный фильтр низких частот, изготовленный с помощью операционного усилителя U6 (NE5532). Выделенный в этой части цепи сигнала используется после соответствующего усиления для раскачки сабвуфера. Сигнал с обоих выходов предусилителя попадает через C22-C23 (220nF) и R2-R3 (100k) на вход U6A. Потенциометр P4 (220k) позволяет регулировать усиление по отношению к главному регулятору громкости P3. P4, R2 и R3 вместе с U6A образуют усилитель с регулируемым коэффициентом усиления в диапазоне 0-2,2. Второй операционный усилитель (U6B) — это активный фильтр низких частот. Значения элементов подобраны так, что система работает как фильтр Баттерворта второго порядка с граничной частоты в районе 200 Гц. Сигнал с выхода фильтра через цепь C24 (220nF), R5 (100k) попадает на вход усилителя мощности.

Запуск и настройка схемы

При первом запуске не вставляйте в панельки операционные усилители и после включения питания проверьте, что на каждой панельке имеются правильные напряжения питания. Потом уже можно всунуть их по местам. Потенциометр громкости должен быть закручен на минимум (до упора влево), а на вход надо подать сигнал с mp3-плеера или компьютера. Усилитель хорошо работает как с динамиками (колонками акустических систем) с сопротивлением 4, так и 8 Ом.

В роли выходных усилителей мощности работают микросхемы TDA2050, TDA2030 или TDA2040, обеспечивая выходную мощность, соответственно 14, 20 или 30 Ватт на канал. Не обязательно все микросхемы усилители должны быть одинаковые. Вы можете установить те что слабее в роли УНЧ стерео, а более мощный усилитель оставить для сабвуфера.

Стабилизаторы напряжения U1 и U2 обеспечивают симметричное двухполярное напряжение на уровне +/-15 В. Можно с успехом применить стабилизаторы на напряжение 12 В или даже 9 В. Это не вызовет изменений в работе предусилителя. Такая процедура будет необходима в случае, если мы хотим питать усилитель меньшим напряжением, чем +/- 18 В. Стабилизаторы 7815 и 7915 могут не хотеть нормально работать с малым падением напряжения. Скачать файлы печатных плат можно тут.

Форум по аудио

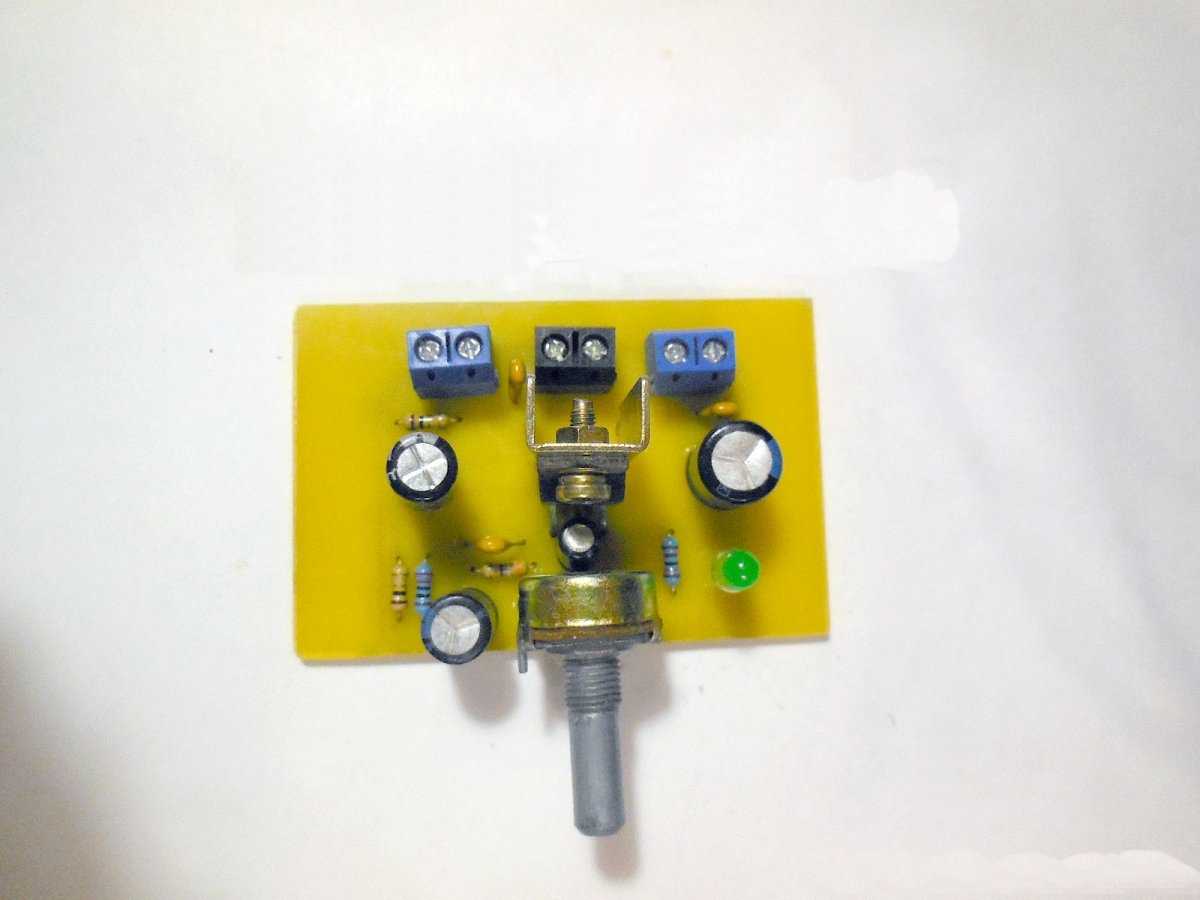

Сборка усилителя на TDA2003

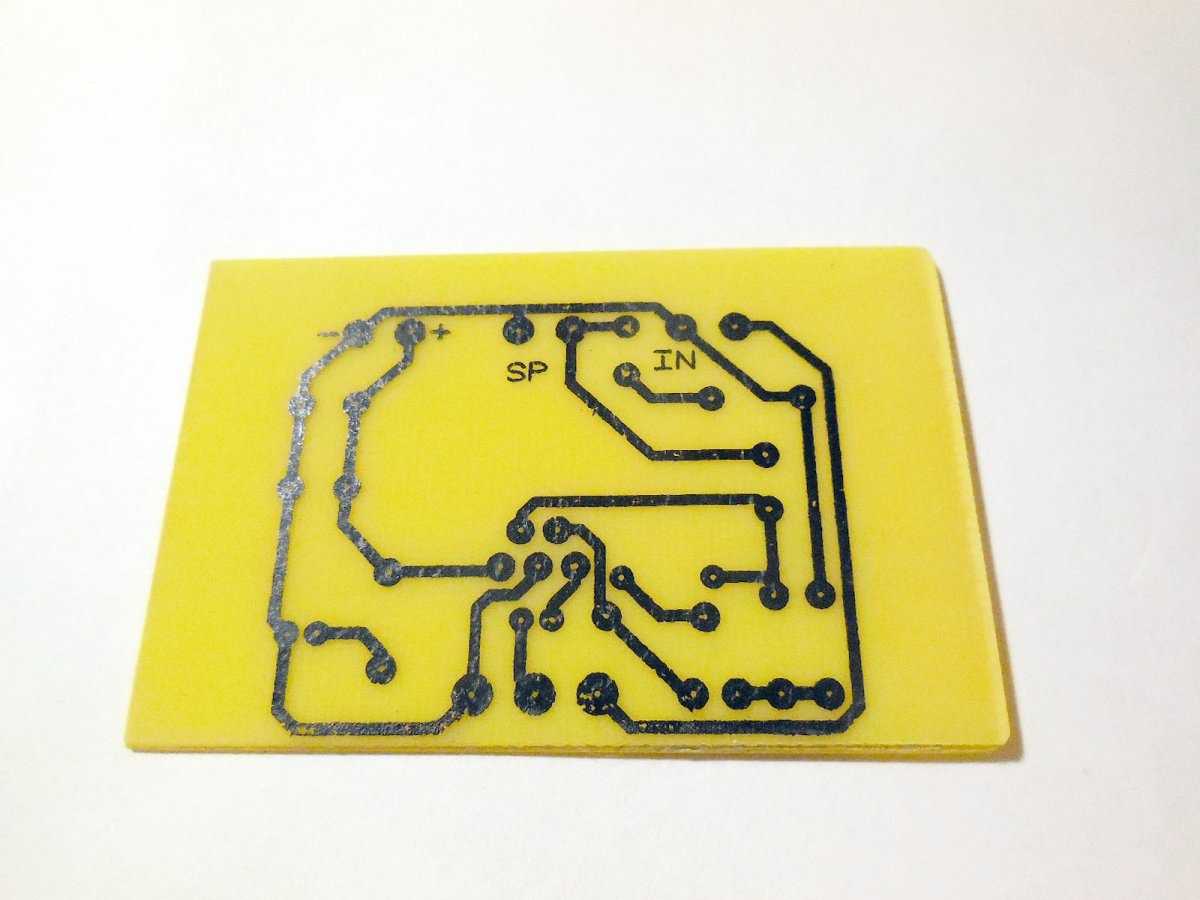

Вся схема собирается на небольшой печатной плате размерами 45 х 55 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати на лазерном принтере и не требует отзеркаливания. После перевода платы кладём ей в травильный раствор и после травления получаем такой результат, как на фото ниже.

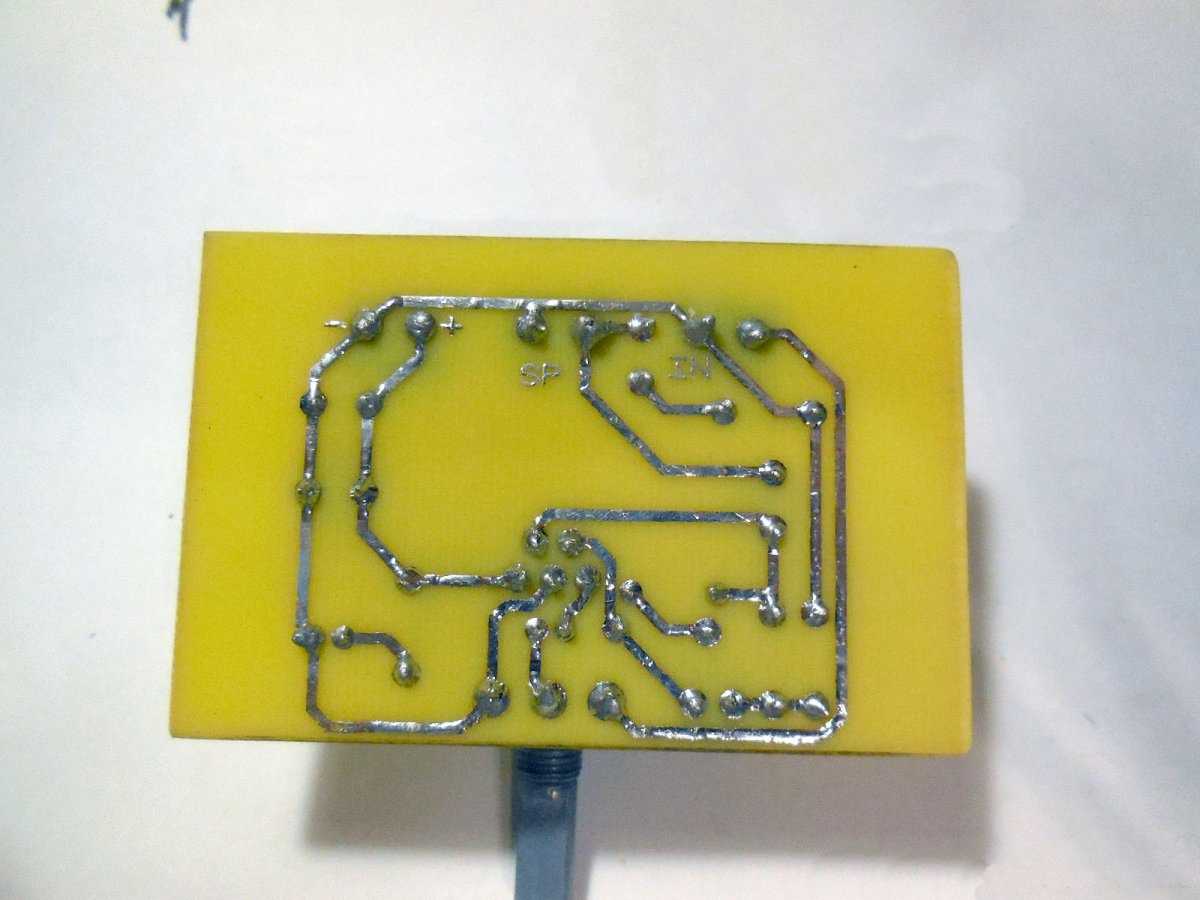

Теперь остаётся лишь стереть слой тонера, просверлить отверстия и залудить дорожки и можно приступать к запаиванию деталей. В первую очередь устанавливаются мелкие детали – резисторы и небольшие конденсаторы, после них всё остальное. Для подключения проводов питания, динамика и источника аудиосигнала удобнее всего использовать винтовые клеммники, как я и сделал. В самую последнюю очередь на микросхему устанавливается радиатор, можно использовать абсолютно любой, подходящий на плату по размерам.

Схема усилителя

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.

Сборка

Схема паяется на общей печатной плате. В первую очередь надо впаивать все перемычки. Дальше можно приступить к пайке резисторов. Все они мощностью 0.25 Вт. Далее закрепите панельки под операционные усилители. В самом конце размещайте на плате стабилизаторы напряжения, электролитические конденсаторы и потенциометры

При установке потенциометров следует обратить внимание на то, чтобы они были на одной линии — из эстетических соображений. Металлические корпуса потенциометров необходимо подключить на массу с помощью проводов

Это вызывает экранирование корпусов переменников, снижая помехи и фон переменного тока при прикосновении к ручкам потенциометров.

Все три TDA2050 могут быть посажены на общий радиатор, на котором будет потенциал отрицательной шины питания. Чтобы избежать этого, примените изоляционные шайбы. Вы должны быть осторожны, чтобы не замкнуть радиатор на металлический корпус массы усилителя.

Теперь подключим к генератору и посмотрим что будет.

1. Производитель обещает диапазон 40Гц-20кГц

Я решил пустить синусоиду в 10 Гц и усилитель с ней справился, правда с искажениями

Частота 10 Гц

С частотой 100Гц справляется без проблем

Частота 100 Гц

На 1кГц заметно уменьшился кни

Ну а на 10кГц творится что-то страшное и непонятное

Как видно высокие частоты это не его, с ними усилитель не справляется. На 20кГц синусоида совсем перестает быть синусоидой.

Теперь отправим на испытуемого прямоугольный сигнал 1кГц

На графике видим сильный звон, возбуждение на пиках сигнала ВЧ.

Что мы имеем в итоге — УНЧ на тда 2005.

Сам по себе усилитель не плох. Низкая стоимость, простая элементная база, легкая повторяемость делает этот усилитель «народным». Его нельзя ругать, так как он и не претендовал место среди Hi-Fi усилителей.

Кроме того его простота позволит использовать его для любых применений. Хоть в простой компьютерной АС, хоть встроить его на скутер или катер.

Всем добра!
