Идея, примененная в этом усилке не нова. Наверное, многие помнят книжку В.А. Васильева «Зарубежные радиолюбительские конструкции» (она издавалась дважды в где-то в конце 70-х и начале 80-х). Там в свое время был опубликован очень простой, не очень мощный УМЗЧ касса «А». Многие повторив его были очень довольны результатами. Как-то раз, уменьшив все токи и напряжения, я применил его для выхода на наушники в одной своей конструкции, опубликованной в ж.«Радио» («УМЗЧ с неполярным источником питания» («Радио», №6, 1999г., стр.16). Он звучал весьма неплохо. И, разрабатывая варианты «ушных усилков» с питанием от USB-гнезда ноутбука (звучит намного лучше, чем прямо от гнезда), я решил снова попробовать эту идею, но уменьшив количество каскадов усиления на один.Получилось вот, что:
Схема подготовлена и исправлена датагорцемalx25v Так как для ноутбука два варианта уже были (ждут публикации в ж.«Радио»), я лишь испытал схему от подсевшей в радиомикрофоне (они у меня на работе) девяти вольтовой батарейки, аналогичной «Кроне». Все было собрано на макетке (сырьевой фольгированный гитенакс в Израиле не встречается).
Не взыщите за мусорность, я привез с собой из «Союза» много транзисторов КТ315Б (когда-то разобрал на детали один инструмент с названием «ФАЭМИ-М»)
Важно было проверить идею. И вы знаете – оно заработало, и весьма неплохо, как с высокомными ушами, так и с низкоомными, например со старыми добрыми ТДС-3, кот., наверное, много больше лет, чем многим гражданам этого сайта (кто-то отдал мне их за ненадобностью)
Наладка в принципе не нужна. Ток покоя устанавливается в районе 20 – 25 мА на канал. Напряжение между выходными транзисторами автоматически устанавливается 2.4 в (изначально был расчет на питание от гнезда «USB»), но его можно изменить, подобрав (уменьшив) резисторы R5 и R6. Транзисторы вроде как не греются, поэтому об охлаждении думать не надо.
В сборе все выглядит вот так:
Я, конечно, ничего не мерил, но именно на те самые ТДС-3 я по вечерам слушаю звук от ДВД, когда смотрю кино на крыше, чтобы не пугать соседей. Поверьте, от подсевших батареек звучит намного лучше, чем от сетевого БП. А таких батареек после каждого спектакля у меня остается не менее десятка.
Первый запуск и испытания
Усилитель может работать с динамиками сопротивлением 4-8 Ом, также на его выход можно подключать наушники, которым не хватает мощности штатного источника сигнала. Источником сигнала может служить, например, телефон, плеер или компьютер. Перед первым включением в разрыв одного из питающих провода нужно включить миллиамперметр и замерять потребляемый ток, он не должен превышать 100 мА в сумме для обоих каналов.
Если превышает, значит стоить снизить напряжение питания. Благодаря низкому потреблению данный усилитель можно питать даже от кроны. Мощность получившегося усилителя составляет примерно 0,1 ватта – немного, но вполне достаточно для негромкого прослушивания музыки в помещении.
Усилитель своими руками 100Вт/200Вт
Параметры изделия: 150Вт на нагрузку 4 Ом и 100Вт на нагрузку 8 Ом.
Второй усилитель звука лишен недостатков первого, что касается шума. Усилитель работает в классе В, диоды D2-D3-D4 задают данный режим работы выходным транзисторам VT4-VT5.
Сделанный УНЧ своими руками можно применить в активной колонке, сабвуфере воспроизведения низких частот превосходны.
В этой статье на нашем сайте www.radiochipi.ru мы расскажем вам как самостоятельно собрать усилители звука, что и позволит сэкономить на покупке уже готовых моделей.
Какой усилитель мощности будет лучшим?
Единого мнения о том какой тип усилителя лучший не существует. В настоящее время имеется возможность самостоятельной сборки двух типов усилителей звука:
Ламповые модели пользовались популярностью в недалёком прошлом. Они отличаются увеличенными размерами и повышенным потреблением электроэнергии.
Но при этом подобные ламповые усилители превосходят своих конкурентов по качеству звучания.
Транзисторные усилители имеют компактный размер и малое потребление электроэнергии. При этом они обеспечивают отличное качество звука.
С чего начать работу?
Для начала вам надлежит определиться с мощностью будущего усилителя. Стандартным параметром мощности для использования усилителя в домашних условиях является уровень в 30 – 50 Вт. Если же вам нужно изготовить простой усилитель звука, который будет использоваться для масштабных мероприятий, мощность может составлять 200-300 ватт.
Для работы нам потребуются следующие инструменты:
- Набор отверток.
- Мультиметр.
- Паяльник.
- Материал для изготовления корпуса.
- Электродетали.
- Текстолит для печатной платы.
По сути, печатные платы являются основой для будущего усилителя. Собрать её в домашних условиях не составит сложности.
Для выполнения печатной платы своими руками вам потребуется:
- Текстолит, имеющий медную фольгу.
- Моющее средство.
- Бытовой утюг.
- Самоклеящаяся китайская плёнка.
- Лазерный принтер.
- Сверло для работы с платой.
Кусок хлопчатобумажной ткани или марлевый тампон. Вырезаем из текстолита заготовку будущей платы. Оставьте с каждой из сторон сантиметровый запас. При помощи моющего средства необходимо обработать кусок текстолита, чтобы медная фольга получила розовый цвет. Промываем сделанную нами заготовку и тщательно её выслушиваем.
Приклеиваем самоклеящуюся плёнку к листу формата А4. Распечатываем на принтере заготовку будущей платы. Рекомендуется установить на максимум подачу тонера в принтер. На рабочую поверхность следует уложить фанеру, старую книгу и сверху плату фольгой вверх. Все накрываем офисной бумагой и тщательно прогреваем горячим утюгом. Прогревать нужно около 1 минуты.
Наносим распечатанную схему с листа бумаги на разогретую плату. Накрываем сверху плату листом бумаги и в течение 30 секунд прогреваем утюгом. Разглаживает рисунок при помощи тампона поперечными и продольными движениями. Дождитесь остывания заготовки, после чего можно снять с неё подложку.
Список используемых деталей
| C1, C2, C3 | 47 мкФ 16 В |
| R1, R4 | 1 кОм 0,25 Вт |
| R2 | 10 кОм 0,25 Вт |
| R3 | 3 кОм 0,25 Вт |
| VD1 | КД521А |
| VT1, VT2 | КТ315Б |
| VT3 | КТ361Б |
КТ315 – легендарный отечественный транзистор, экземпляры которого в большом количестве присутствуют у каждого радиолюбителя. Не удивительно – ведь это самый первый массово выпускаемый кремниевый транзистор, найти его можно практически в любом советском приборе. К началу 90-х годов их было изготовлено более 7 миллиардов штук. По современным меркам КТ315 является далеко не идеальным транзистором по своим параметрам, ведь изобретены и уже давно выпускаются новые, более дешёвые и совершенные полупроводниковые приборы. Но, тем не менее, иногда хочется достать из дальнего ящика горсть старых транзисторов и собрать на них что-нибудь незатейливое, например, усилитель.
Трекаскадный УНЧ с непосредственной связью
На рис. 7 показана схема другого внешне простого УНЧ с непосредственными связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области нижних частот, схема в целом упрощается.
Рис. 7. Принципиальная схема трехкаскадного УНЧ с непосредственной связью между каскадами.
В то же время настройка усилителя осложняется тем, что каждое сопротивление усилителя приходится подбирать в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, приведенного на рис. 7, можно найти в литературе, например, [Р 9/70-60].
Первый запуск и испытания
Усилитель может работать с динамиками сопротивлением 4-8 Ом, также на его выход можно подключать наушники, которым не хватает мощности штатного источника сигнала. Источником сигнала может служить, например, телефон, плеер или компьютер.
Перед первым включением в разрыв одного из питающих провода нужно включить миллиамперметр и замерять потребляемый ток, он не должен превышать 100 мА в сумме для обоих каналов. Если превышает, значит стоить снизить напряжение питания. Благодаря низкому потреблению данный усилитель можно питать даже от кроны. Мощность получившегося усилителя составляет примерно 0,1 ватта – немного, но вполне достаточно для негромкого прослушивания музыки в помещении. Удачной сборки!
Схема УНЧ на полевом и кремниевом транзисторах
Схема простого усилителя мощности НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2…4 до 64 Ом и выше.
При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.
Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.
Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.
Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.
Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50…60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).
Конструкция на транзисторах
Она окажется простой, но привередливой — многое зависит от параметров резисторов и конденсаторов, используемых в конструкции. Кроме того, транзисторная схема получится довольно громоздкой. Но это не так уж и страшно. Как правило, используется простейшая двухкаскадная схема усилителя, в которой всего два транзистора. Зачастую это КТ 315 или подобные. Эти транзисторы завоевали популярность у радиолюбителей. Из них можно сделать абсолютно всё, в том числе и усилитель для наушников своими руками.
Вот только есть недостатки у таких конструкций. Нужно точно подбирать напряжения питания эмиттера, базы и коллектора
Обратите внимание на то, что к базе, например, подходит два типа напряжений:
- Положительное (через сопротивление от плюса питания).
- Отрицательное (через сопротивление от минуса питания).
Главное — точно подобрать резисторы, чтобы обеспечить минимально необходимое значение напряжения на базе.
Цветомузыкальная приставка на П213.
Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.
Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.
Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.
Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт
Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC815
. Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si) Структура полупроводникового перехода: npn
Производитель: NEC Сфера применения: Medium Power, High Voltage Популярность: 13955 Условные обозначения описаны на странице «Теория».
П О П У Л Я Р Н О Е:
Как и при других работах, так и при пайке деталей есть свои секреты и особенности. Некоторые думают: всё просто — включил паяльник, взял припой, канифоль и паяй себе сколько угодно!
Но если разобраться во всём по порядку — оказывается, это не так просто. Уметь правильно паять — это своего рода искусство и опыт приходит со временем. Чтобы хорошо и качественно паять нужно знать некоторые основные секреты пайки, о которых и пойдёт речь в этой статье.
CMS X-FS Free — Это бесплатная система для управления Вашим сайтом.
Тем, кто хочет создать свой первый сайт бесплатно. Данная система предназначена быстрого и легкого создания сайта для новичков!
Для того, чтобы сделать усилитель для наушников своими руками, понадобится:
* Паяльник, флюс, припой* Приспособление для пайки «третья рука»* Бокорезы* Растворитель 646 или бензин «калоша»* Блок питания с выходным напряжением 12 В* Наушники, телефон или иное устройство воспроизведения
Шаг первый.
Данный кит-набор поставляется с двухсторонней печатной платой, ее качество весьма хорошее и имеет металлизированные отверстия. Также для удобства сборки предусмотрена инструкция, где показана схема усилителя и номиналы компонентов для правильной установки на плате. Первым делом устанавливаем на плату резисторы, их номиналы определять не нужно, так как они подписаны на бумажке, приклеенной на них. После чего вставляем неполярные керамические конденсаторы, а затем полярные электролитические конденсаторы, соблюдая номинал и полярность, плюсом является длинный вывод, а минусом контакт напротив белой полоски на корпусе, на плате минусовой контакт обозначен заштрихованным полукругом. Для индикации работы усилителя на плате предусмотрено место под светодиод красного цвета, длинную ножку устанавливаем в место, обозначенное треугольником, а минус-короткую ножку в отверстие с полоской рядом.
Шаг второй.
При удалении выводов бокорезами будьте аккуратны, так как можно нечаянно удалить дорожку с платы.
Шаг третий.
Шаг четвертый.
Для полноценной работы усилителя требуется питание 12 В. В гнездо подключаем блок питания через штекер и вставляем штекер 3.5 мм Jack с двух сторон, один идет в телефон, другой в усилитель, в гнездо с надписью OUT вставляем штекер от наушников и наслаждаемся качественным звучанием. Регулирование громкости осуществляется поворотом ручки переменного резистора.
Всем спасибо за внимание и творческих успехов.
Купить Kit-набор на Aliexpress
Усилитель был собран под влиянием хороших отзывов про микросхемы TPA6120
Было сделано сразу два экземпляра, потому что хотелось проверить, является ли обоснованным мнение о важности пассивных радиоэлементов, влияющих на звучание усилителя. Один с дорогими подобранными деталями, второй из «мусора».
Схема усилителя
Результаты соответствуют прогнозам. Никакой разницы не слышно. Так что желающие изготовить усилитель на TPA6120 могут спокойно строить схему из дешевых деталей. Проверялось на NE5532, OPA 2134, OPA2604, TL082.

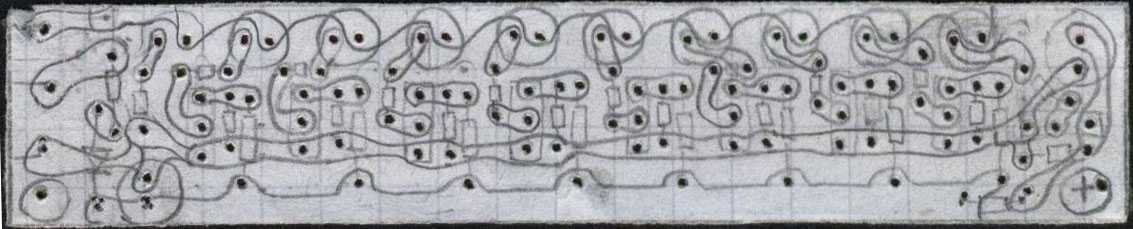

Индикатор уровня
- R1-2 = 10Kohm
- R3-4 = 10Kohm
- R5-8-9 = 1Kohm
- R6 = 330Kohm
- R7 = 62Kohm
- C1 = 100uF 25V
- C2-5 = 10uF 25V
- C3-4 = 100nF 100V
- C6 = 1uF 25V
- D1-19 = LED 3
- D20-21 = 1N4148
- IC1 = TL 072
- IC2 = LM3915
- IC3 = LM3916
- TR1 = 47Kohm
Индикатор в виде 2-х полос на зеленых и красных светодиодах. Он радует глаз с одной стороны и заполняет место на передней панели УНЧ с другой. При наладке пришлось уменьшить питание светодиодов, потому что они слишком ярко светили.
Блок питания
Усилитель питается напряжением +/-12 В, регулируемый блок питания собран на LM317, LM337. Сопротивлением 32 Ома наушники легко подключить, хуже будет с сопротивлением 300 Ом или больше. Регулировка тембра звука должна быть или на качественных микросхемах, либо ничего не ставьте по тембрам вообще. Жаль будет портить параметры этого усилителя низкокачественным регулятором НЧ-ВЧ.
Некоторые операционные усилители не могут быть запитаны напряжением выше чем +/-12 В. А TPA6120 требуют напряжение +-16V, именно поэтому решено было ввести возможность регулировки для настройки. Хотя лучше отказаться от LM-ок вообще.
Корпус от старого тюнера СТВ, передняя панель — это кусок пластика покрашенный лаком из баллончика. Все детали были в наличии, только TPA6120 пришлось купить. Проверялся УНЧ с наушниками Sennheiser HD202, HD595, Philips SBCHP1000.
Творческие успехи
Вначале группа выступала на дискотеках и в местном Доме культуры. Вскоре к ребятам пришел первый успех. Популярным «Ласковый май» стал, когда в жизни мальчишек появился Андрей Разин.
В тот время мужчина работал в столичной музыкальной . У него была возможность продвинуть молодых и талантливых исполнителей. Разин перевез мальчишек из Оренбурга в Москву. «Ласковый май» быстро обрел популярность не только в столице, но и на просторах всей страны.
За месяц группа давала до 40 концертов. В самые сложные дни молодые люди выходили к зрителям по 7-8 раз. Но популярность группы была недолгой. В 1991 году «Ласковый май» распался. Юрий уехал жить и учиться в Германию.
